2022 TOYOTA RAV4 PLUG-IN HYBRID Manuale duso (in Italian)

359
5 5-5. Uso dei sistemi di supporto alla guida
Guida

3605-5. Uso dei sistemi di supporto alla guida

361
5 5-5. Uso dei sistemi di supporto alla guida
Guida

3625-5. Uso dei sistemi di supporto alla guida
Per i veicoli commercializzati in Ucraina
Per i veicoli commercializzati in Serbia

363
5
5-5. Uso dei sistemi di supporto alla guida
Guida
QVeicoli che possono essere rile-
vati dal monitoraggio punti ciechi
La funzione BSM utilizza sensori radar
per rilevare i seguenti tipi di veicoli che
viaggiano nelle corsie adiacenti e
segnala al conducente la loro presenza
tramite le spie sugli specchietti retrovi-
sori esterni.
AVVISO

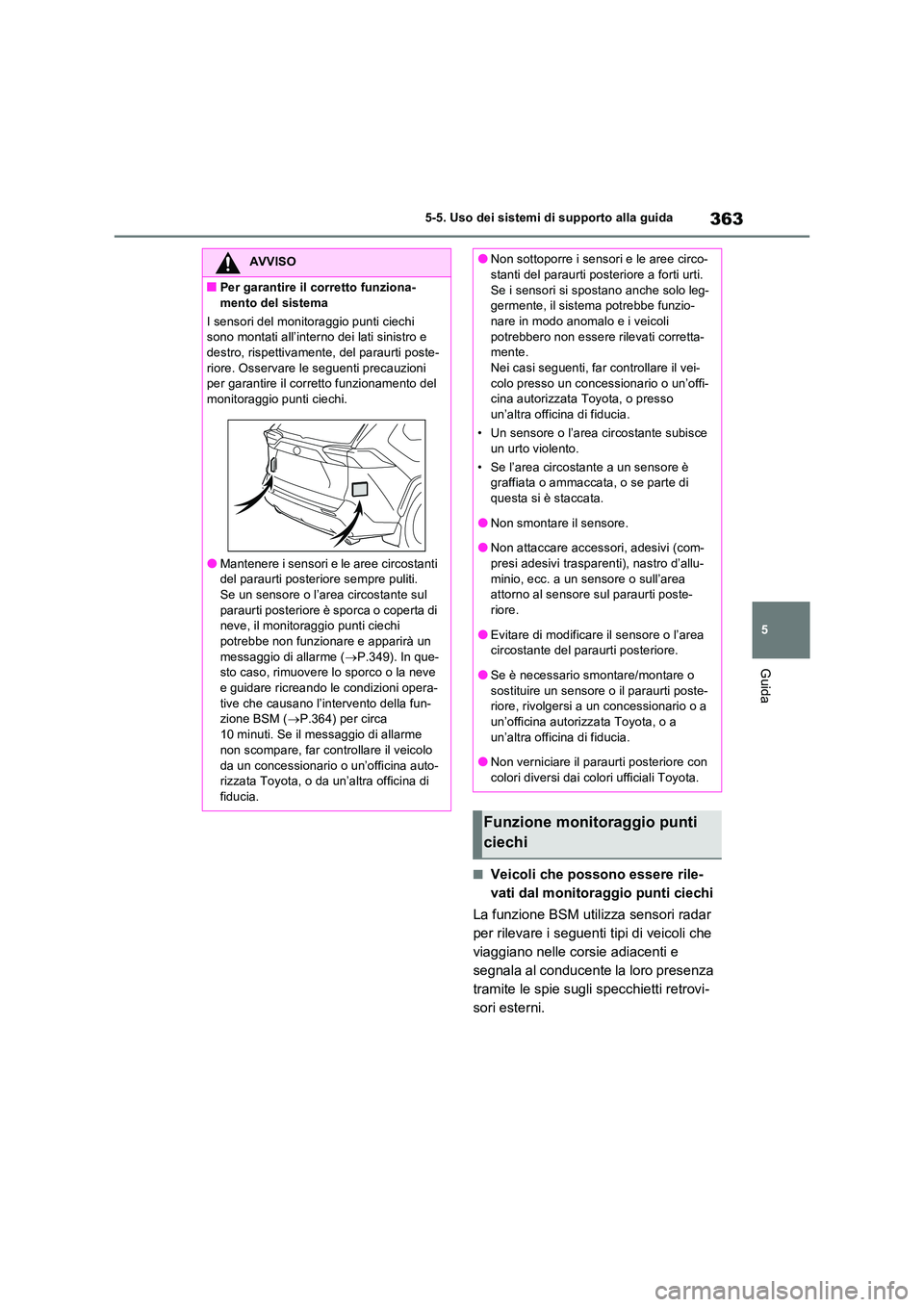

QPer garantire il corretto funziona-
mento del sistema
I sensori del monitoraggio punti ciechi sono montati all’interno dei lati sinistro e destro, rispettivamente, del paraurti poste-
riore. Osservare le seguenti precauzioni per garantire il corretto funzionamento del monitoraggio punti ciechi.
OMantenere i sensori e le aree circostanti del paraurti posteriore sempre puliti.
Se un sensore o l’area circostante sul paraurti posteriore è sporca o coperta di neve, il monitoraggio punti ciechi
potrebbe non funzionare e apparirà un messaggio di allarme ( P.349). In que- sto caso, rimuovere lo sporco o la neve
e guidare ricreando le condizioni opera- tive che causano l’intervento della fun-zione BSM ( P.364) per circa
10 minuti. Se il messaggio di allarme non scompare, far controllare il veicolo
da un concessionario o un’officina auto- rizzata Toyota, o da un’altra officina di fiducia.
ONon sottoporre i sensori e le aree circo-stanti del paraurti posteriore a forti urti.
Se i sensori si spostano anche solo leg- germente, il sistema potrebbe funzio-nare in modo anomalo e i veicoli
potrebbero non essere rilevati corretta- mente. Nei casi seguenti, far controllare il vei-
colo presso un concessionario o un’offi- cina autorizzata Toyota, o presso un’altra officina di fiducia.
• Un sensore o l’area circostante subisce
un urto violento.
• Se l’area circostante a un sensore è graffiata o ammaccata, o se parte di questa si è staccata.
ONon smontare il sensore.
ONon attaccare accessori, adesivi (com-presi adesivi trasparenti), nastro d’allu-
minio, ecc. a un sensore o sull’area attorno al sensore sul paraurti poste-riore.
OEvitare di modificare il sensore o l’area circostante del paraurti posteriore.
OSe è necessario smontare/montare o
sostituire un sensore o il paraurti poste- riore, rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
ONon verniciare il paraurti posteriore con colori diversi dai colori ufficiali Toyota.
Funzione monitoraggio punti
ciechi

3645-5. Uso dei sistemi di supporto alla guida
Veicoli che viaggiano in aree che
non sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli che sopraggiungono rapida-
mente da dietro in aree che non
sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
QAree di rilevamento della funzione
BSM
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il raggio di ciascuna area di rilevamento è:
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
1 m circa in avanti dal paraurti
posteriore
3 m circa dal paraurti posteriore
Da 3 m a 60 m circa dal paraurti
posteriore
maggiore è la differenza di velocità tra il pro-
prio veicolo e il veicolo rilevato, maggiore
sarà la distanza a cui verrà rilevato il veicolo,
facendo accendere o lampeggiare la spia
sullo specchietto retrovisore esterno.
QLa funzione BSM è attiva nei seguenti
casi
La funzione BSM è attiva quando tutte le seguenti condizioni sono soddisfatte:
OLa funzione BSM è accesa.
OLa leva del cambio è in una posizione
A
B
A
B
C
D

365
5 5-5. Uso dei sistemi di supporto alla guida
Guida
diversa da R.
OLa velocità del veicolo è superiore a circa
16 km/h.
QLa funzione BSM rileverà un veicolo nei
seguenti casi
La funzione BSM rileverà un veicolo presente
nell’area di rilevamento nelle seguenti situa-
zioni:
OUn veicolo in una corsia adiacente sor-
passa il proprio.
OSi sorpassa lentamente un veicolo in una
corsia adiacente.
OUn altro veicolo entra nell’area di rileva-
mento durante il cambio di corsia.
QSituazioni in cui il sistema non rileverà
un veicolo
La funzione BSM non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
OMotorini, biciclette, pedoni e simili*
OVeicoli che procedono in direzione opposta
OGuard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
OVeicoli nella stessa corsia che seguono il
proprio veicolo*
OVeicoli che procedono a 2 corsie di
distanza dal proprio veicolo*
OVeicoli che vengono sorpassati rapida-
mente dal proprio veicolo
*: a seconda delle condizioni, il rilevamento
di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
QSituazioni in cui il sistema potrebbe non
funzionare correttamente
OLa funzione BSM potrebbe non rilevare
correttamente i veicoli nelle seguenti situa-
zioni:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango,
neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando la differenza tra la velocità del pro-
prio veicolo e quella del veicolo che entra
nell’area di rilevamento è significativa
• Quando la differenza tra la velocità del pro-
prio veicolo e quella di un altro sta cam-
biando
• Quando il veicolo che entra nell’area di
rilevamento viaggia all’incirca alla stessa
velocità del proprio
• Quando il proprio veicolo riparte da fermo
e un altro veicolo rimane nell’area di rileva-
mento
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando le corsie sono larghe, o quando si
guida sul bordo di una corsia e il veicolo
nella corsia accanto è lontano dal proprio
veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa
• Subito dopo che la funzione BSM/RCTA è
stata attivata
• In caso di traino di un rimorchio
OI casi in cui la funzione BSM rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc. che entra
nell’area di rilevamento è ridotta
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando le corsie sono strette, o quando si
guida sul bordo di una corsia e un veicolo
che viaggia in una corsia non adiacente
entra nell’area di rilevamento

3665-5. Uso dei sistemi di supporto alla guida
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando gli pneumatici sbandano o patti-
nano
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando il veicolo solleva una scia d’acqua
o di neve.
QFunzionamento della funzione
RCTA
La funzione RCTA utilizza dei sensori
radar per rilevare i veicoli in avvicina-
mento dai lati posteriori destro o sini-
stro e segnala al conducente la
presenza di tali veicoli facendo lampeg-
giare le spie sugli specchietti retrovisori
esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento
QDisplay dell’icona RCTA
Se viene rilevato un veicolo in avvicina-
mento dal lato posteriore destro o sini-
stro, sulla schermata del sistema di
navigazione (se in dotazione) o
dell’impianto multimediale (se in dota-
zione) verrà visualizzato quanto segue.Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
QAree di rilevamento della funzione
RCTA
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il cicalino può segnalare con anticipo al con-
ducente i veicoli in avvicinamento più veloci.
Funzione di allarme presenza
veicoli nell’area retrostante
A
B
