2022 TOYOTA RAV4 PLUG-IN HYBRID Manuale duso (in Italian)

135
2 2-2. Ricarica
Sistema ibrido plug-in
porto sullo sportellino della porta di
ricarica.
5Rimuovere il cappuccio del connet-
tore di ricarica e fissarlo al cavo.
6Afferrare il corpo del connettore di
ricarica e inserirlo con decisione e
completamente nella presa di rica-
rica c.a.
Quando si collega il connettore di ricarica
alla presa di ricarica c.a., assicurarsi che i
simboli di identificazione siano identici.
Se il connettore di ricarica viene inserito
dritto il più in fondo possibile, si blocca auto-
maticamente. Controllare che la spia di rica-
rica si accenda. Se la spia di ricarica non si
accende, il connettore di ricarica non è bloc-
cato.
*
*
: Se il connettore di ricarica non è inserito
saldamente, l’operazione di bloccaggio viene ripetuta più volte.
7Se la spia di ricarica della porta di
ricarica lampeggia dopo aver inse-
rito il connettore di ricarica:
la ricarica è stata programmata
(P.141).
Dopo aver rimosso temporaneamente il con-
nettore di ricarica, reinserirlo entro circa
5 secondi. (P.136)
Se la spia di segnalazione errore del CCID
(dispositivo interruzione circuito di ricarica)
lampeggia durante la ricarica, controllare a
P.112 ed eseguire la procedura correttiva.
La spia di ricarica si spegne quando la rica-
rica è completata.
La spia di ricarica si spegne anche quando
la ricarica viene interrotta per qualsiasi
motivo prima di essere completata. In que-

1362-2. Ricarica
sto caso, vedere a P.153.
QSe la spia della porta di ricarica lampeg-
gia dopo aver collegato il cavo di rica- rica c.a.
La ricarica è stata programmata ( P.141) e non si può eseguire la ricarica. Per annullare
la ricarica programmata e avviare immediata- mente la ricarica, eseguire una delle seguenti procedure.
OSelezionare “Ricarica ora” ( P.147)
OMentre la spia di ricarica lampeggia, rimuo- vere e ricollegare il connettore di ricarica entro 5 secondi
QSe non si riesce a inserire il connettore
di ricarica nella presa di ricarica c.a.
 P.120
QTempo di ricarica
 P.125
QFunzione di sicurezza
La ricarica non inizia se il connettore di rica- rica non è bloccato. Se la spia di ricarica non si accende neanche quando il connettore di
ricarica è inserito, rimuovere e reinserire il connettore, quindi verificare che la spia di ricarica della porta di ricarica si accenda.
QAumento del tempo di ricarica
 P.126
QDurante la ricarica
Quando si porta l’interruttore di alimenta-
zione su ON e sullo schermo dell’impianto audio appare la schermata di monitoraggio energetico, sulla schermata viene visualiz-
zato il connettore di ricarica e viene indicato il flusso di energia elettrica durante la ricarica ( P.191).
QRicarica presso una stazione di ricarica pubblica con funzione di autenticazione
Se si sblocca una porta durante la ricarica, si sblocca anche il connettore di ricarica e la
ricarica si arresta. In questo caso, l’autentica- zione della stazione di ricarica viene annul-lata e la ricarica potrebbe non riavviarsi.
Ricollegare il connettore di ricarica ed ese- guire l’autenticazione per la stazione di rica-rica.
QFunzione di protezione da surriscalda-
mento presa di ricarica c.a. (veicoli con caricabatteria di bordo da 6,6 kW della batteria di trazione)
Se si installa un sensore di temperatura sulla
presa di ricarica c.a. si evita che le parti si fondano a seguito di un aumento della tem-peratura a causa dell’ingr esso di corpi estra-
nei nel connettore di ricarica. Se viene rilevato un determinato aumento della tempe-ratura, la ricarica viene immediatamente
arrestata e sul display multi-informazioni compare un messaggio. Quando la tempera-tura scende, riavviare la ricarica eseguendo
nuovamente l’operazione di avvio ricarica.
AVVISO
QDurante la ricarica
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare
un incidente con il rischio di lesioni gravi, anche letali.
OCollegarsi a una fonte di alimentazione idonea alla ricarica. ( P.122)
OVerificare che sul cavo di ricarica c.a., sulla spina e sulla presa non siano pre-senti sostanze estranee.
OPrima della ricarica, controllare che la presa di ricarica c.a. non sia deformata, danneggiata o arrugginita, e che al suo
interno non ci siano sostanze estranee come sporcizia, neve e ghiaccio. Se c’è sporcizia o polvere, rimuoverla
completamente prima di inserire il con- nettore di ricarica.

137
2
2-2. Ricarica
Sistema ibrido plug-in
AVVISO
OPrima di inserire la spina di ricarica nel
caricabatteria, assicurarsi che sull’area dei terminali non sia presente polvere o sporcizia. Rimuovere completamente la
sporcizia o la polvere prima di inserire la spina di ricarica.
ONon bagnare i terminali della presa di
ricarica c.a.
OUsare solo prese in cui la spina può essere inserita a fondo.
ONon ammucchiare o avvolgere il cavo di ricarica c.a. durante la ricarica in quanto si potrebbe surriscaldare.
ONon toccare i terminali del connettore di ricarica e della presa di ricarica c.a. con oggetti metallici appuntiti (aghi, ecc.) o
con le mani, ed evitar e cortocircuiti con corpi estranei.
OSe si effettua la ricarica all’aperto, assi-
curarsi di collegare il cavo a una presa a tenuta stagna per uso all’aperto. Assicu-rarsi che il cappuccio a tenuta stagna si
chiuda completamente. Se non si riesce a chiuderlo, installare una copertura impermeabile che si chiuda.
OPer interrompere la ricarica presso la stazione di ricarica, seguire le istruzioni
del caricabatteria.
OSe durante la ricarica si nota la pre- senza di calore, fumo, odori, rumori o
altre anomalie, interrompere immediata- mente la ricarica.
OSe la presa è immersa in acqua o neve,
non inserirvi la spina.
OSe si esegue la ricarica mentre piove o nevica, non collegare o scollegare la
spina con le mani bagnate. Evitare inol- tre di bagnare la spina o la presa.
ONon ricaricare il veicolo durante una
tempesta elettrica.
OEvitare che il cavo di ricarica c.a. venga schiacciato dalla portiera o dal portel-
lone posteriore.
OEvitare di passare con le ruote sul cavo di ricarica c.a., sulla spina, sul connet-
tore di ricarica e sul CCID (dispositivo interruzione circuito di ricarica).
OInserire saldamente la spina nella
presa.
ONon usare prolunghe o adattatori elet- trici.
OChiudere il cofano prima di utilizzare l’impianto di ricarica.La ventola di raffreddamento potrebbe
entrare in funzione all’improvviso. Se si toccano o ci si avvicina a parti rotanti come la ventola, le mani o gli indumenti
(in particolare cravatte, sciarpe o fou- lard) potrebbero rimanere impigliati, causando lesioni gravi.
ODopo avere collegato il cavo di ricarica, verificare che non sia avvolto attorno ad altri oggetti.
OSe la spia di ricarica sul CCID (disposi-tivo interruzione circuito di ricarica) non si accende dopo aver inserito il cavo di
ricarica c.a. nella presa, scollegarlo immediatamente.
QSe la spia di segnalazione errore del
CCID (dispositivo interruzione circu- ito di ricarica) si accende o lampeg-gia durante la ricarica
Potrebbe essere presente una dispersione
elettrica tra fonte di alimentazione e vei- colo, oppure un’anomalia sul cavo di rica-rica c.a. o sul CCID (dispositivo
interruzione circuito di ricarica). Vedere a P.111 ed eseguire la procedura correttiva. Se la spia di segnalazione errore non si
spegne neanche dopo aver eseguito la procedura correttiva, interrompere imme-diatamente la ricarica, scollegare il cavo di
ricarica c.a. e contattare un concessiona- rio o un’officina autorizzata Toyota, o un’altra officina di fiducia. Se si continua a
ricaricare il veicolo in tale condizione, si potrebbero causare incidenti o lesioni gravi.

1382-2. Ricarica
AVVISO
QCaricabatteria di bordo della batteria
di trazione
Il caricabatteria di bordo della batteria di trazione si trova sotto i sedili posteriori. Osservare le seguenti precauzioni relative
al caricabatteria di bordo della batteria di trazione. L’inosservanza di tali precauzioni potrebbe causare lesioni gravi, anche
letali, quali ustioni e scosse elettriche.
OIl caricabatteria di bordo della batteria di trazione si scalda durante la ricarica. Non toccare il caricabatteria di bordo
della batteria di trazione poiché potrebbe causare ustioni.
ONon smontare, riparare o modificare il
caricabatteria di bordo della batteria di trazione. Se è necessario riparare il caricabatteria di bordo della batteria di
trazione rivolgersi a un concessionario o a un’officina autorizzata Toyota o a un’altra officina di fiducia.
NOTA
QDurante la ricarica
Non inserire la spina nella presa di ricarica c.a.
La presa di ricarica c.a. potrebbe essere danneggiata.
QUtilizzo di gruppi elettrogeni perso-nali
Non utilizzare gruppi elettrogeni personali per ricaricare la batteria.
Ciò potrebbe causare fluttuazioni nella
ricarica, la tensione potrebbe essere insuf- ficiente e la spia di segnalazione errore del CCID (dispositivo interruzione circuito di
ricarica) sul cavo di ricarica c.a. potrebbe lampeggiare.
QArco di temperature ammissibili
ONon eseguire la ricarica se la tempera-
tura esterna non supera -30 °C, poiché è probabile che richieda più tempo.
ONon lasciare il veicolo o il cavo di rica-
rica in zone dove la temperatura esterna scende sotto a -40 °C.
QStazione di ricarica
A seconda dell’ambiente circostante al dispositivo elettrico, la ricarica potrebbe
fluttuare a causa di interferenze, la ten- sione potrebbe essere insufficiente e la spia di segnalazione errore del CCID
(dispositivo interruzione circuito di ricarica) sul cavo di ricarica c.a. potrebbe lampeg-giare.
QBocchetta di aspirazione aria di raf-freddamento del caricabatteria di bordo della batteria di trazione
La bocchetta di aspirazione aria di raffred-
damento del caricabatteria di bordo della batteria di trazione si trova sotto i sedili posteriori.
Osservare le seguenti precauzioni relative
alla bocchetta di aspirazione aria di raf- freddamento. L’inosservanza di tali pre-cauzioni potrebbe causare anomalie
nell’impianto di ricarica.
ONon coprire la bocchetta di aspirazione
aria con coprisedili o bagagli
OIn caso di ostruzione della bocchetta di aspirazione aria dovuta alla polvere, pulirla con un aspirapolvere
OEvitare che acqua oppure sostanze
estranee entrino nella bocchetta di aspi- razione aria
ONon versare grandi quantità di acqua nelle vicinanze della bocchetta di aspi-
razione aria Se viene versata dell’acqua, far control-lare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, e non ricaricare la batteria ibrida (batteria di
trazione) prima dell’ispezione.

139
2
2-2. Ricarica
Sistema ibrido plug-in
Per evitare scosse elettriche, assicu-
rarsi di scollegare l’impianto eseguendo
la seguente procedura.
1 Sbloccare le porte per sbloccare il
connettore di ricarica. ( P.120)
Il connettore di ricarica viene sbloccato e la
spia della presa di ricarica a.c. si accende quando si sbloccano le porte.
Se il connettore di ricarica viene sbloccato durante la ricarica (mentre la spia di ricarica
è accesa), la ricarica si interrompe.
2 Afferrare il corpo del connettore di
ricarica e tirarlo verso di sé.
3 Rimontare il cappuccio sul connet-
tore di ricarica.
4 Rimontare il cappuccio sulla presa
di ricarica c.a. e chiudere lo sportel-
lino della porta di ricarica.
Bloccare le porte per bloccare lo sportellino
della porta di ricarica. ( P.119)
Quando si utilizza il cavo di ricarica
c.a. per modalità 2
5 Rimuovere la spina dalla presa se il
dispositivo di ricarica non verrà uti-
lizzato per un periodo di tempo pro-
lungato.
Durante l’operazione, afferrare il corpo della spina.
Riporre il cavo subito dopo averlo scolle- gato. ( P.140)
Se si lascia la spina inserita, controllare la
spina e il connettore una volta al mese per verificare che non si siano accumulati spor-cizia o polvere.
Quando si utilizza il cavo di ricarica
c.a. per modalità 3 (se in dotazione)
5 Dopo aver estratto la spina di rica-
rica dal sistema di ricarica, rimon-
tare il cappuccio sulla spina di
ricarica.
Assicurarsi di afferrare il corpo della spina di
ricarica quando la si estrae.
Dopo la ricarica

1402-2. Ricarica
Riporre il cavo subito dopo averlo scolle- gato. ( P.140)
QQuando la temperatura esterna è bassa o alta
Il livello sull’indicatore del SOC (stato di carica) ( P.170) potrebbe scendere legger-
mente quando si porta l’interruttore di alimen- tazione su ON anche se la ricarica è stata completata e la batteria ibrida (batteria di tra-
zione) è del tutto carica. Tuttavia, ciò non indica un’anomalia.
QQuando si rimuove il connettore di rica-rica
Sbloccare le porte con il sistema di accesso e
avviamento intelligente o il radiocomando a distanza per sbloccare il connettore di rica-rica, verificare che il fermo sia sbloccato,
quindi tirare il connettore di ricarica verso di sé. ( P.119)
QSe il connettore di ricarica non può essere sbloccato
 P.121
AVVISO
QDopo la ricarica
Estrarre la spina se non verrà utilizzata per un periodo di tempo prolungato.
L’eventuale accumulo di polvere e sporci- zia nella spina o nella presa potrebbe cau-
sare anomalie o incendi, con il rischio di lesioni gravi, anche letali.
NOTA
QDopo la ricarica
OConservare il cavo di ricarica c.a. lon-
tano dalla portata di bambini e neonati.
ODopo avere scollegato il connettore dalla presa di ricarica c.a., accertarsi di
montare il cappuccio della presa di rica- rica c.a. e chiudere lo sportellino della porta di ricarica. Se non si rimonta il
cappuccio della presa di ricarica c.a., acqua o sostanze estranee potrebbero penetrare nella presa di ricarica c.a. e
causare danni al veicolo.
ODopo aver estratto la spina dalla presa, riporla in un luogo sicuro al riparo da
umidità e polvere. La spina e il cavo di ricarica c.a. potrebbero subire danni se vengono calpestati o vi si passa sopra
con il veicolo.

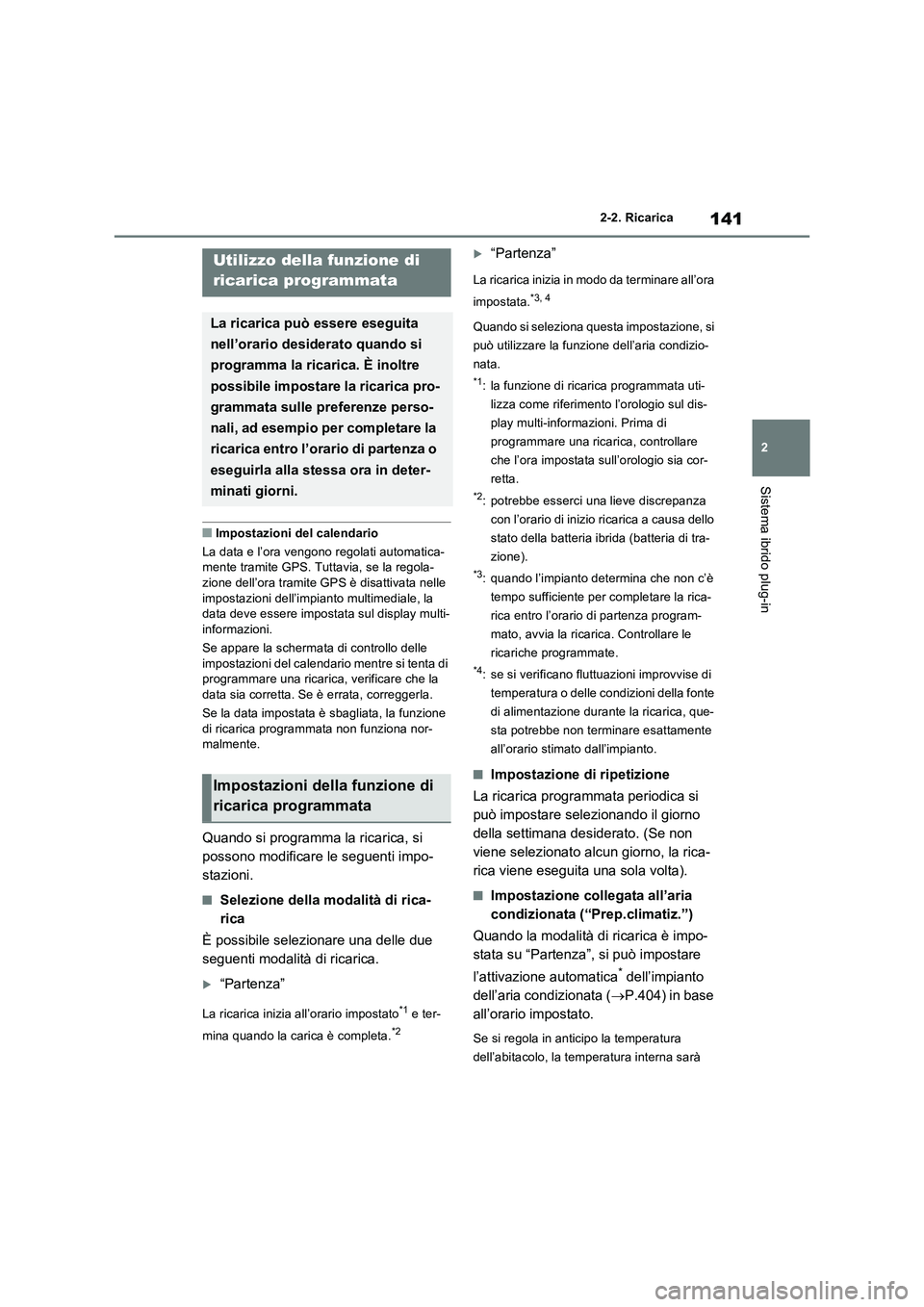

141
2 2-2. Ricarica
Sistema ibrido plug-in
QImpostazioni del calendario
La data e l’ora vengono regolati automatica-
mente tramite GPS. Tuttavia, se la regola-
zione dell’ora tramite GPS è disattivata nelle
impostazioni dell’impianto multimediale, la
data deve essere impostata sul display multi-
informazioni.
Se appare la schermata di controllo delle
impostazioni del calendario mentre si tenta di
programmare una ricarica, verificare che la
data sia corretta. Se è errata, correggerla.
Se la data impostata è sbagliata, la funzione
di ricarica programmata non funziona nor-
malmente.
Quando si programma la ricarica, si
possono modificare le seguenti impo-
stazioni.
QSelezione della modalità di rica-
rica
È possibile selezionare una delle due
seguenti modalità di ricarica.
“Partenza”
La ricarica inizia all’orario impostato*1 e ter-
mina quando la carica è completa.
*2
“Partenza”
La ricarica inizia in modo da terminare all’ora
impostata.
*3, 4
Quando si seleziona questa impostazione, si
può utilizzare la funzione dell’aria condizio-
nata.
*1: la funzione di ricarica programmata uti-
lizza come riferimento l’orologio sul dis-
play multi-informazioni. Prima di
programmare una ricarica, controllare
che l’ora impostata sull’orologio sia cor-
retta.
*2: potrebbe esserci una lieve discrepanza
con l’orario di inizio ricarica a causa dello
stato della batteria ibrida (batteria di tra-
zione).
*3: quando l’impianto determina che non c’è
tempo sufficiente per completare la rica-
rica entro l’orario di partenza program-
mato, avvia la ricarica. Controllare le
ricariche programmate.
*4: se si verificano fluttuazioni improvvise di
temperatura o delle condizioni della fonte
di alimentazione durante la ricarica, que-
sta potrebbe non terminare esattamente
all’orario stimato dall’impianto.
QImpostazione di ripetizione
La ricarica programmata periodica si
può impostare selezionando il giorno
della settimana desiderato. (Se non
viene selezionato alcun giorno, la rica-
rica viene eseguita una sola volta).
QImpostazione collegata all’aria
condizionata (“Prep.climatiz.”)
Quando la modalità di ricarica è impo-
stata su “Partenza”, si può impostare
l’attivazione automatica
* dell’impianto
dell’aria condizionata (P.404) in base
all’orario impostato.
Se si regola in anticipo la temperatura
dell’abitacolo, la temperatura interna sarà
Utilizzo della funzione di
ricarica programmata
La ricarica può essere eseguita
nell’orario desiderato quando si
programma la ricarica. È inoltre
possibile impostare la ricarica pro-
grammata sulle preferenze perso-
nali, ad esempio per completare la
ricarica entro l’orario di partenza o
eseguirla alla stessa ora in deter-
minati giorni.
Impostazioni della funzione di
ricarica programmata

1422-2. Ricarica
piacevole quando i passeggeri entrano nel
veicolo.
*: l’impianto si attiva circa 20 minuti prima
dell’orario di partenza impostato.
QAttivazione/disattivazione della
funzione “Ricarica ora”
Se è stata programmata una ricarica,
questa non inizierà prima dell’ora impo-
stata neanche se il cavo di ricarica c.a.
viene collegato al veicolo. Per avviare
la ricarica senza modificare la ricarica
programmata, selezionare “Ricarica
ora” per annullare temporaneamente la
ricarica programmata e consentire la
ricarica quando si collega il cavo c.a.
*.
*: Se il connettore di ricarica viene rimosso
durante la ricarica quando la ricarica è
stata programmata e la funzione “Ricarica
ora” è attiva, la funzione “Ricarica ora”
viene disattivata.
QModifica di “Evento successivo”*1
È possibile impostare temporanea-
mente l’orario della ricarica program-
mata successiva senza modificare la
ripetizione memorizzata.
*2
*1: con “Evento successivo” si intende la
ricarica programmata più vicina all’orario
attuale tra tutte quelle in memoria. La
ricarica programmata viene eseguita in
base a “Evento successivo”.
*2: quando si modifica “Evento successivo”,
la ricarica programmata attuale viene
momentaneamente ignorata e la ricarica
non viene eseguita fino all’orario definito
da “Evento successivo”. (Ad esempio, se
“Evento successivo” è impostato su
2 giorni dopo, anche se in quel periodo ci
sono delle ricariche programmate, la rica-
rica non viene eseguita fino all’orario
definito da “Evento successivo”).
È possibile programmare le ricariche
sul display multi-informazioni: P.143
QRicarica programmata
ONon è possibile programmare le ricariche
durante la guida.
OSi possono programmare al massimo
15 ricariche.
QPer garantire il corretto funzionamento
della funzione di ricarica programmata
Controllare i punti seguenti.
ORegolare l’orologio sull’ora esatta
(P.175)
OSelezionare la data corretta sul calendario
(P.182)
OControllare che l’interruttore di alimenta-
zione sia su OFF
ODopo aver programmato la ricarica, colle-
gare il cavo di ricarica c.a.
L’orario di inizio della ricarica è determi-
nato in base alla ricarica programmata nel
momento in cui si collega il cavo di ricarica
c.a.
ODopo aver collegato il cavo di ricarica c.a.,
controllare che la spia di ricarica della
porta di ricarica lampeggi (P.105)
ONon utilizzare una presa dotata di funzione
di interruzione dell’alimentazione (che
include un temporizzatore).
Utilizzare una presa in grado di fornire
costantemente energia elettrica. Con
prese in cui l’alimentazione viene interrotta
dall’intervento di un temporizzatore o altro,
Programmazione delle ricari-
che
