Page 625 of 830
6237-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
7
Mantenimiento y cuidados

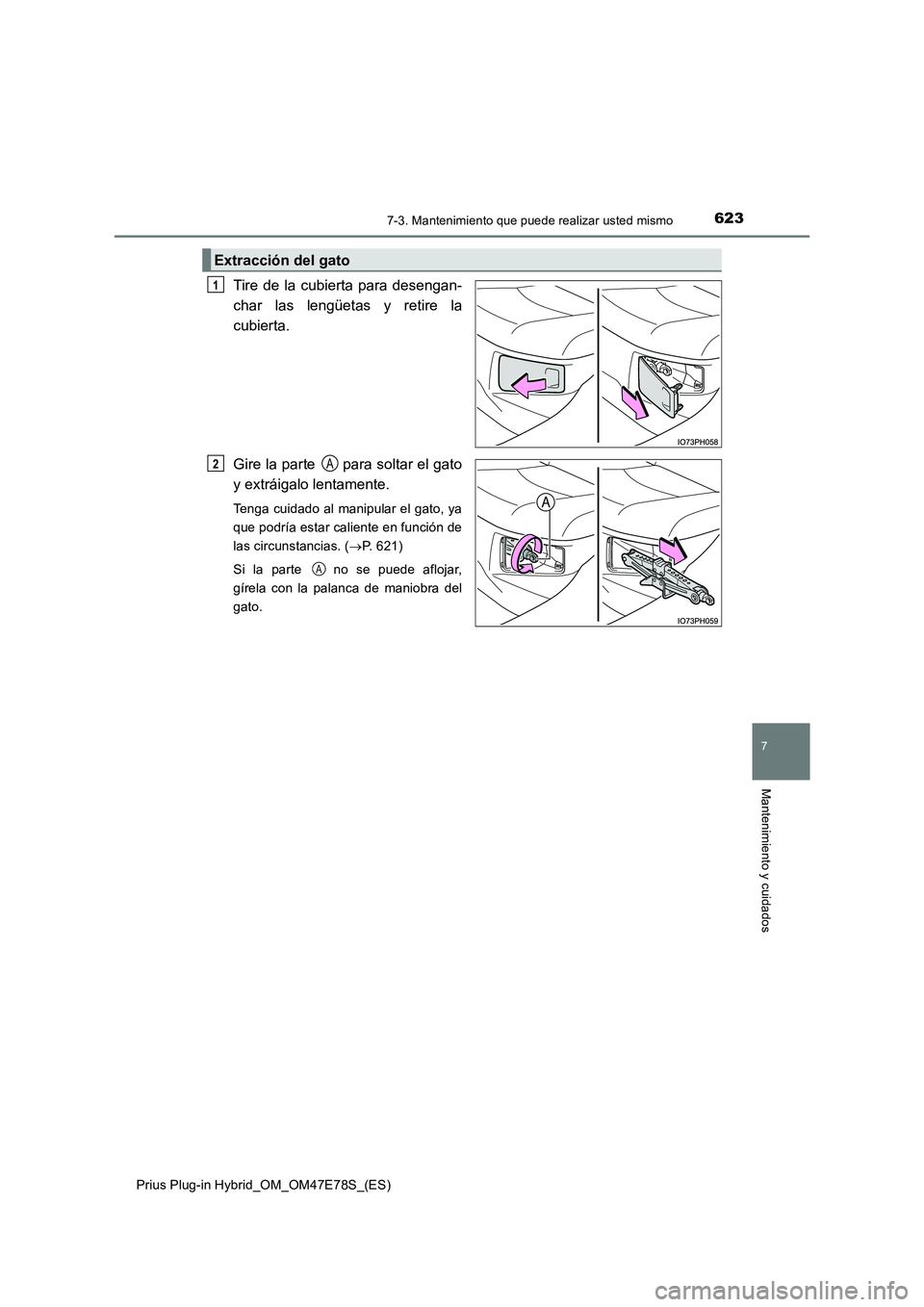

Tire de la cubierta para desengan-
char las lengüetas y retire la
cubierta.
Gire la parte para soltar el gato
y extráigalo lentamente.
Tenga cuidado al manipular el gato, ya
que podría estar caliente en función de
las circunstancias. (P. 621)
Si la parte no se puede aflojar,
gírela con la palanca de maniobra del
gato.
Extracción del gato
1
2A
A
Page 626 of 830
6247-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

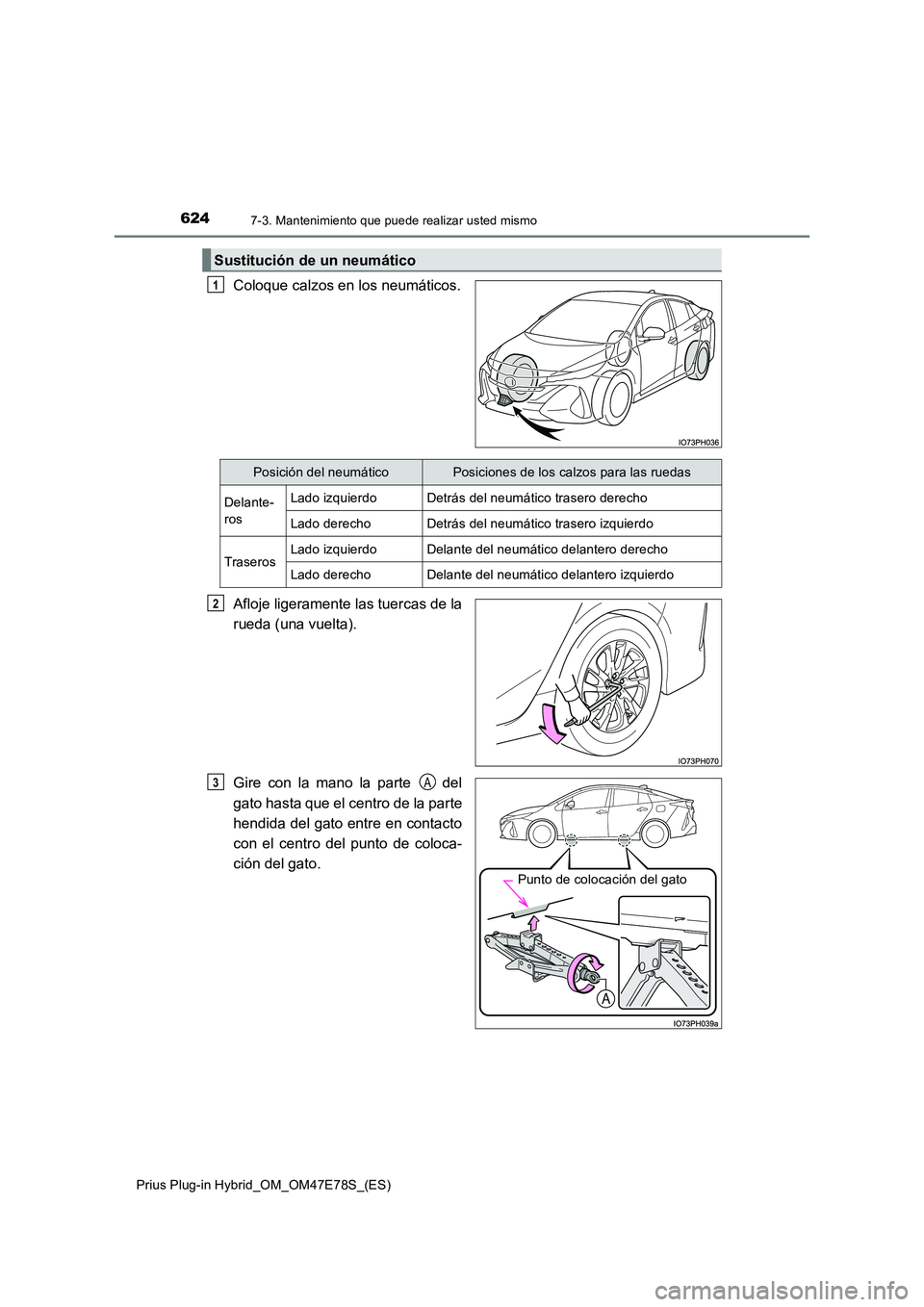

Coloque calzos en los neumáticos.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Gire con la mano la parte del
gato hasta que el centro de la parte
hendida del gato entre en contacto
con el centro del punto de coloca-
ción del gato.
Sustitución de un neumático
1
Posición del neumáticoPosiciones de los calzos para las ruedas
Delante-
ros
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
TraserosLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
Punto de colocación del gato
3A
Page 627 of 830
6257-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
7
Mantenimiento y cuidados
Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilus-
tración.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
4
5
6
