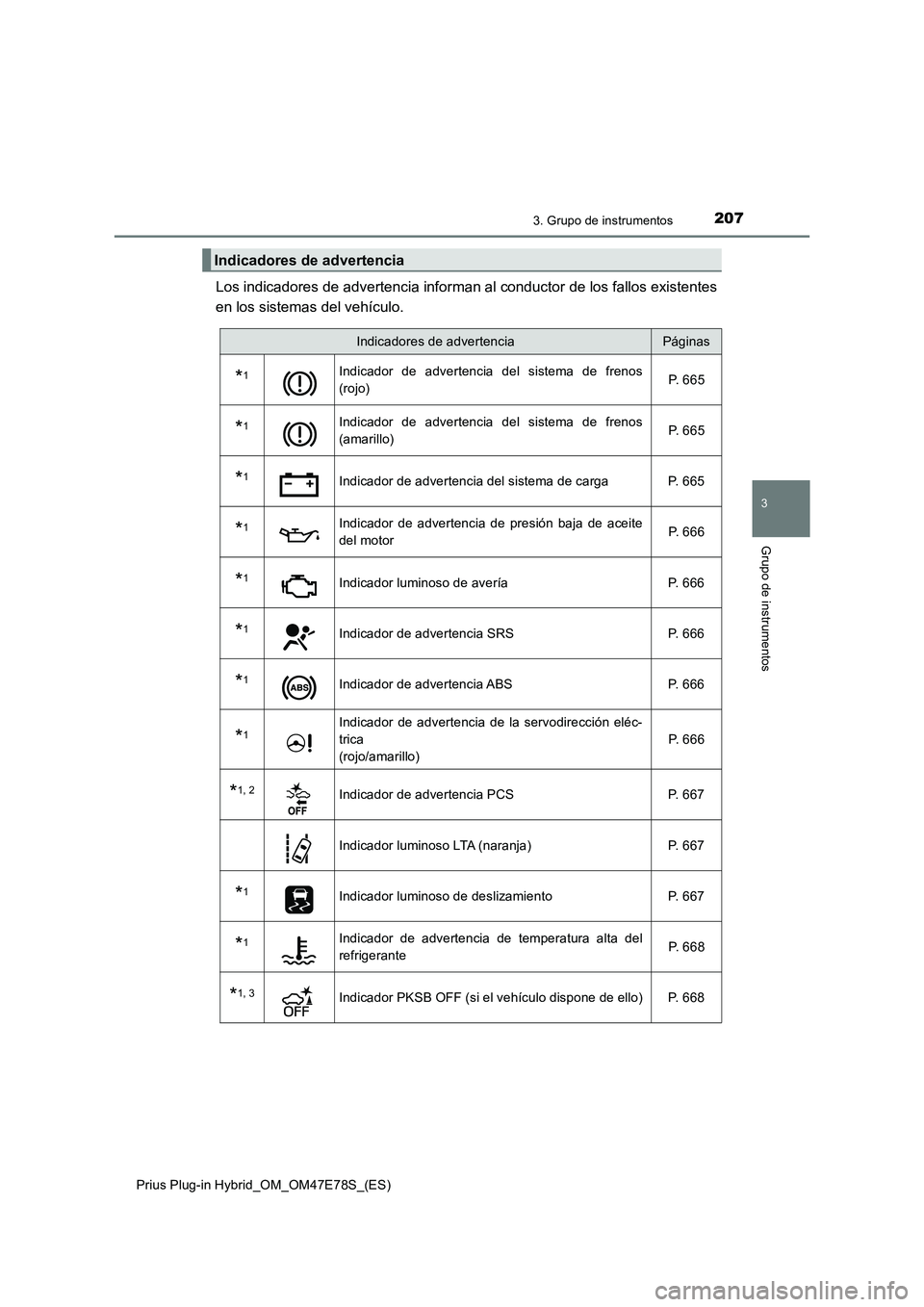

2022 TOYOTA PRIUS PLUG-IN HYBRID Manual del propietario (in Spanish)

2073. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Los indicadores de advertencia informan al conductor de los fallos existentes
en los sistemas del vehículo.
Indicadores de advertencia
Indicadores de advertenciaPáginas
*1Indicador de advertencia del sistema de frenos
(rojo) P. 6 6 5
*1Indicador de advertencia del sistema de frenos
(amarillo) P. 6 6 5
*1Indicador de advertencia del sistema de carga P. 665
*1Indicador de advertencia de presión baja de aceite
del motor P. 6 6 6
*1Indicador luminoso de avería P. 666
*1Indicador de advertencia SRS P. 666
*1Indicador de advertencia ABS P. 666
*1Indicador de advertencia de la servodirección eléc-
trica
(rojo/amarillo)
P. 6 6 6
*1, 2Indicador de advertencia PCS P. 667
Indicador luminoso LTA (naranja) P. 667
*1Indicador luminoso de deslizamiento P. 667
*1Indicador de advertencia de temperatura alta del
refrigerante P. 6 6 8
*1, 3Indicador PKSB OFF (si el vehículo dispone de ello) P. 668

2083. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido o después de unos pocos
segundos. Si un indicador determinado no se enciende, o no se apaga, es posible
que haya una avería en ese sistema concreto. Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
*2: El indicador parpadea o se ilumina para indicar una avería.
*3: El indicador parpadea para indicar una avería.
Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicador de advertencia de puerta abierta P. 668
Indicador de advertencia de nivel bajo de combusti-
bleP. 6 6 8
Indicador luminoso recordatorio del cinturón
de seguridad del conductor y del pasajero delanteroP. 6 6 9
Indicador luminoso recordatorio de los cinturones
de seguridad de los pasajeros traserosP. 6 6 9
*1Indicador de advertencia principal P. 669
*1Indicador de advertencia de la presión de los neu-
máticosP. 6 6 9
Indicadores
Indicadores de advertenciaPáginas
IndicadoresPáginas
Indicador luminoso de los intermitentes P. 341
Indicador luminoso de las luces traseras P. 343
Indicador luminoso del freno de estacionamiento P. 342

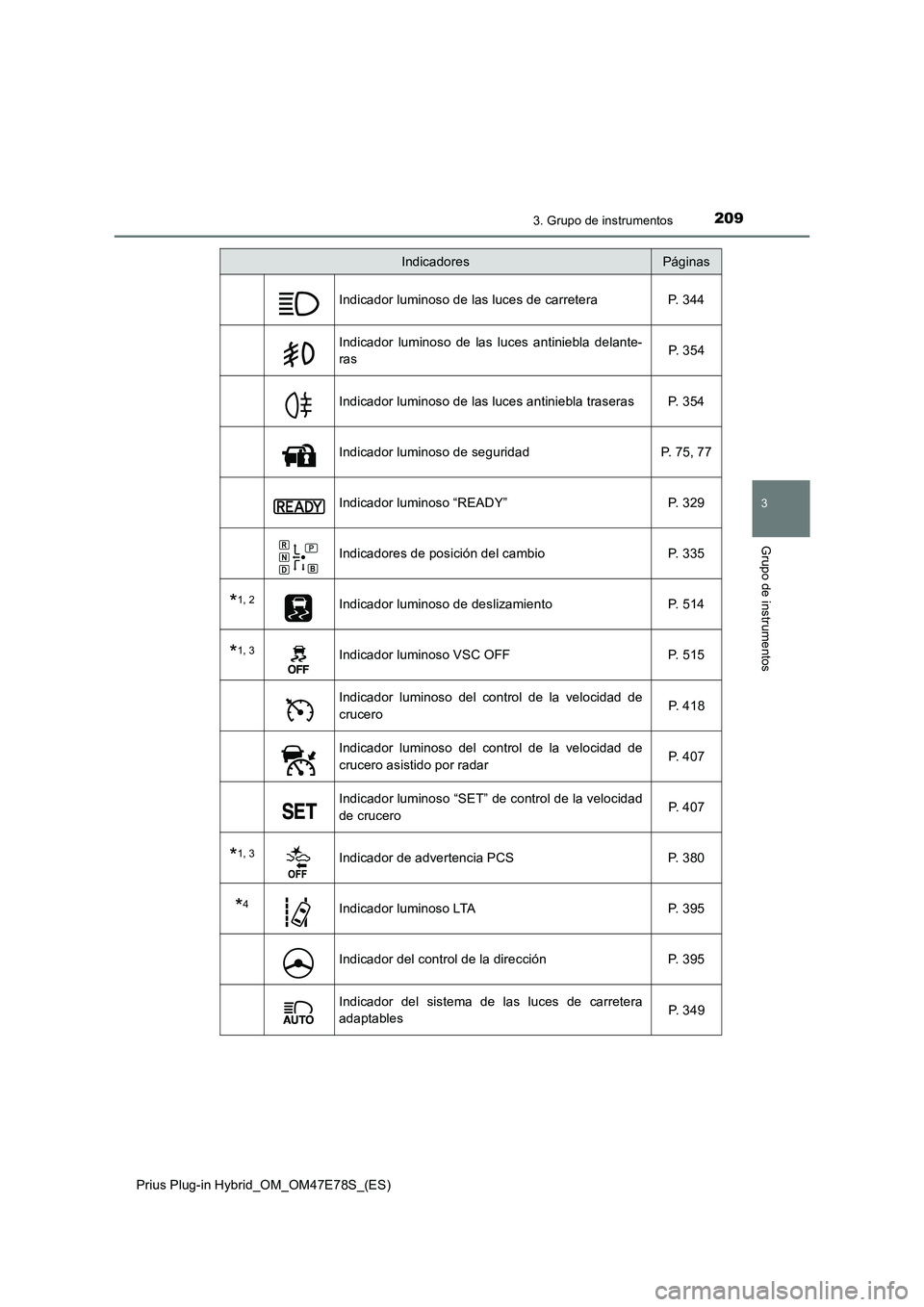

2093. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Indicador luminoso de las luces de carretera P. 344
Indicador luminoso de las luces antiniebla delante-
ras P. 3 5 4
Indicador luminoso de las luces antiniebla traseras P. 354
Indicador luminoso de seguridad P. 75, 77
Indicador luminoso “READY” P. 329
Indicadores de posición del cambio P. 335
*1, 2Indicador luminoso de deslizamiento P. 514
*1, 3Indicador luminoso VSC OFF P. 515
Indicador luminoso del control de la velocidad de
crucero P. 4 1 8
Indicador luminoso del control de la velocidad de
crucero asistido por radar P. 4 0 7
Indicador luminoso “SET” de control de la velocidad
de crucero P. 4 0 7
*1, 3Indicador de advertencia PCS P. 380
*4Indicador luminoso LTA P. 395
Indicador del control de la dirección P. 395
Indicador del sistema de las luces de carretera
adaptables P. 3 4 9
IndicadoresPáginas

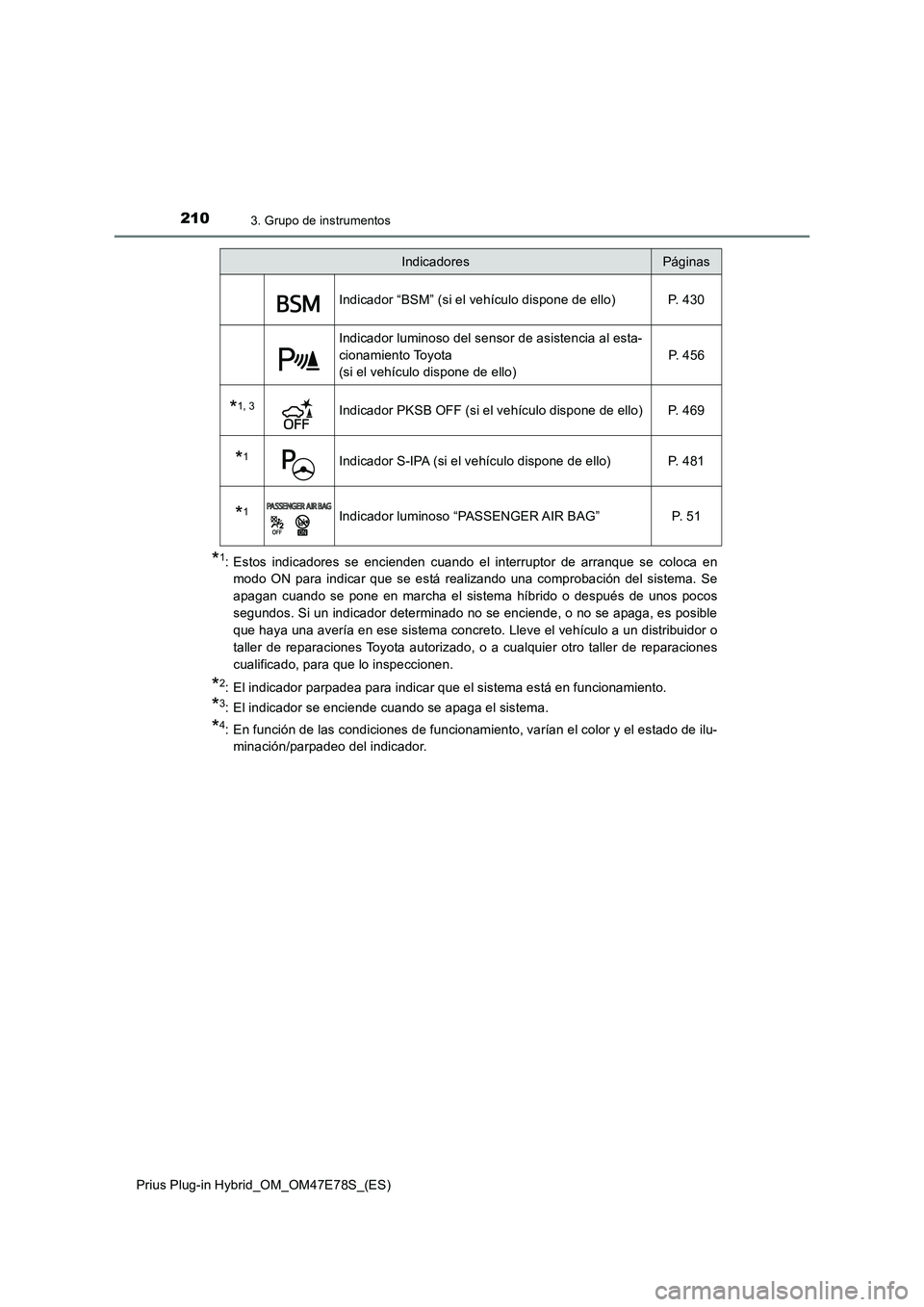

2103. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido o después de unos pocos
segundos. Si un indicador determinado no se enciende, o no se apaga, es posible
que haya una avería en ese sistema concreto. Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema.
*4: En función de las condiciones de funcionamiento, varían el color y el estado de ilu-
minación/parpadeo del indicador.
Indicador “BSM” (si el vehículo dispone de ello) P. 430
Indicador luminoso del sensor de asistencia al esta-
cionamiento Toyota
(si el vehículo dispone de ello)
P. 4 5 6
*1, 3Indicador PKSB OFF (si el vehículo dispone de ello) P. 469
*1Indicador S-IPA (si el vehículo dispone de ello) P. 481
*1Indicador luminoso “PASSENGER AIR BAG” P. 51
IndicadoresPáginas

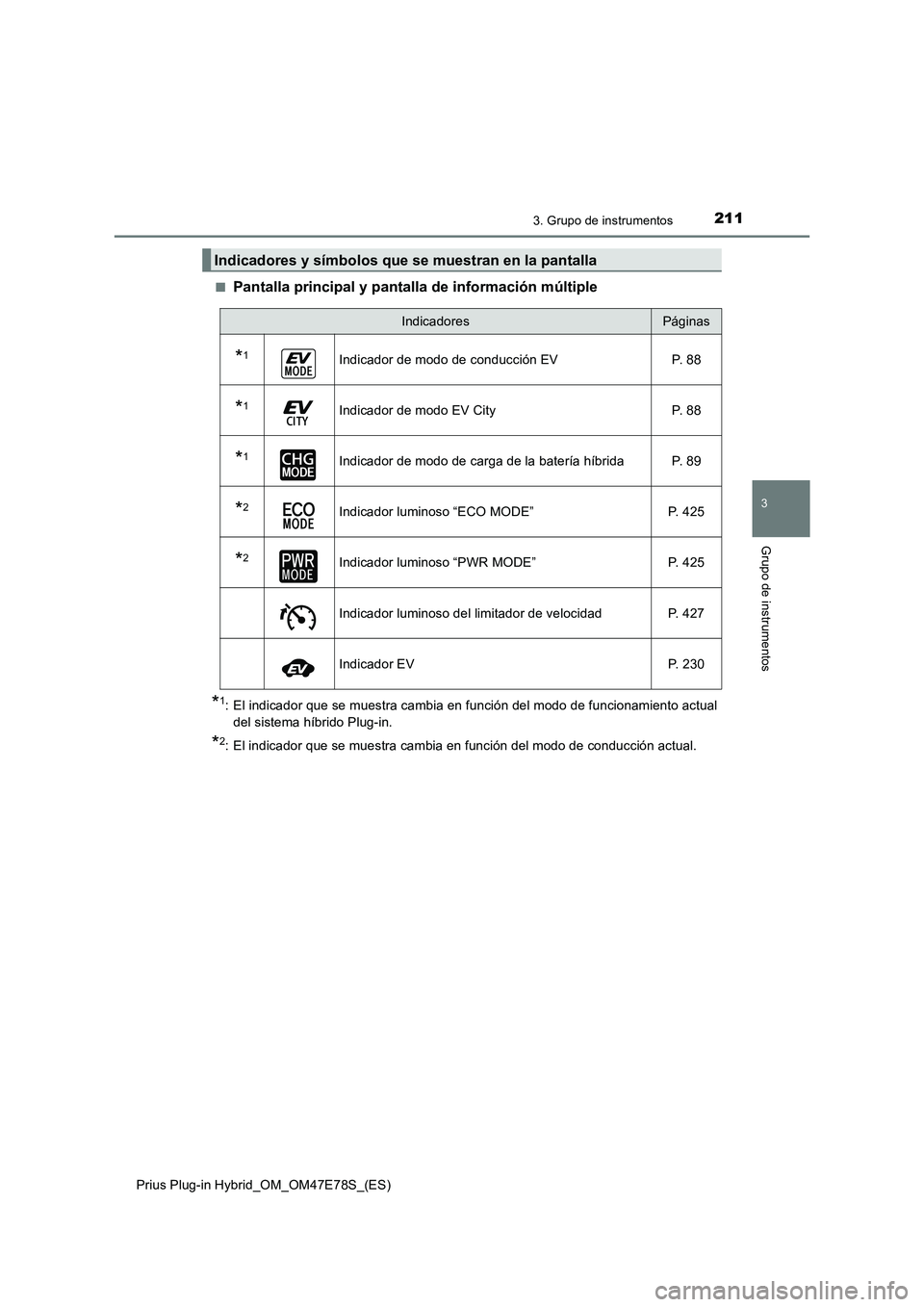

2113. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
Pantalla principal y pantalla de información múltiple
*1: El indicador que se muestra cambia en función del modo de funcionamiento actual
del sistema híbrido Plug-in.
*2: El indicador que se muestra cambia en función del modo de conducción actual.
Indicadores y símbolos que se muestran en la pantalla
IndicadoresPáginas
*1Indicador de modo de conducción EV P. 88
*1Indicador de modo EV City P. 88
*1Indicador de modo de carga de la batería híbrida P. 89
*2Indicador luminoso “ECO MODE” P. 425
*2Indicador luminoso “PWR MODE” P. 425
Indicador luminoso del limitador de velocidad P. 427
Indicador EV P. 230

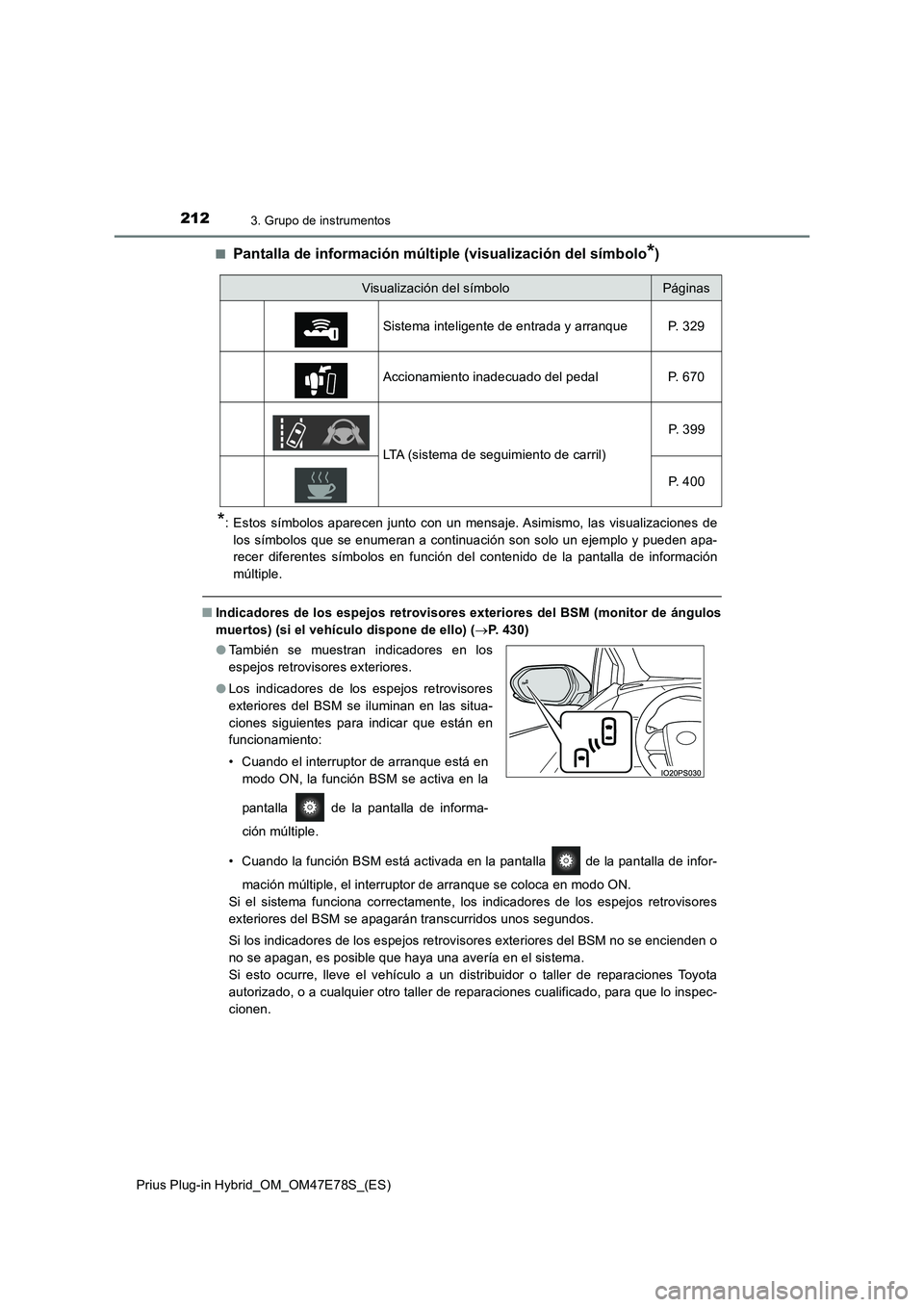

2123. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
Pantalla de información múltiple (visualización del símbolo*)
*: Estos símbolos aparecen junto con un mensaje. Asimismo, las visualizaciones de
los símbolos que se enumeran a continuación son solo un ejemplo y pueden apa-
recer diferentes símbolos en función del contenido de la pantalla de información
múltiple.
QIndicadores de los espejos retrovisores exteriores del BSM (monitor de ángulos
muertos) (si el vehículo dispone de ello) (P. 430)
• Cuando la función BSM está activada en la pantalla de la pantalla de infor-
mación múltiple, el interruptor de arranque se coloca en modo ON.
Si el sistema funciona correctamente, los indicadores de los espejos retrovisores
exteriores del BSM se apagarán transcurridos unos segundos.
Si los indicadores de los espejos retrovisores exteriores del BSM no se encienden o
no se apagan, es posible que haya una avería en el sistema.
Si esto ocurre, lleve el vehículo a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspec-
cionen.
Visualización del símboloPáginas
Sistema inteligente de entrada y arranque P. 329
Accionamiento inadecuado del pedal P. 670
LTA (sistema de seguimiento de carril)P. 3 9 9
P. 4 0 0
OTambién se muestran indicadores en los
espejos retrovisores exteriores.
OLos indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para indicar que están en
funcionamiento:
• Cuando el interruptor de arranque está en
modo ON, la función BSM se activa en la
pantalla de la pantalla de informa-
ción múltiple.

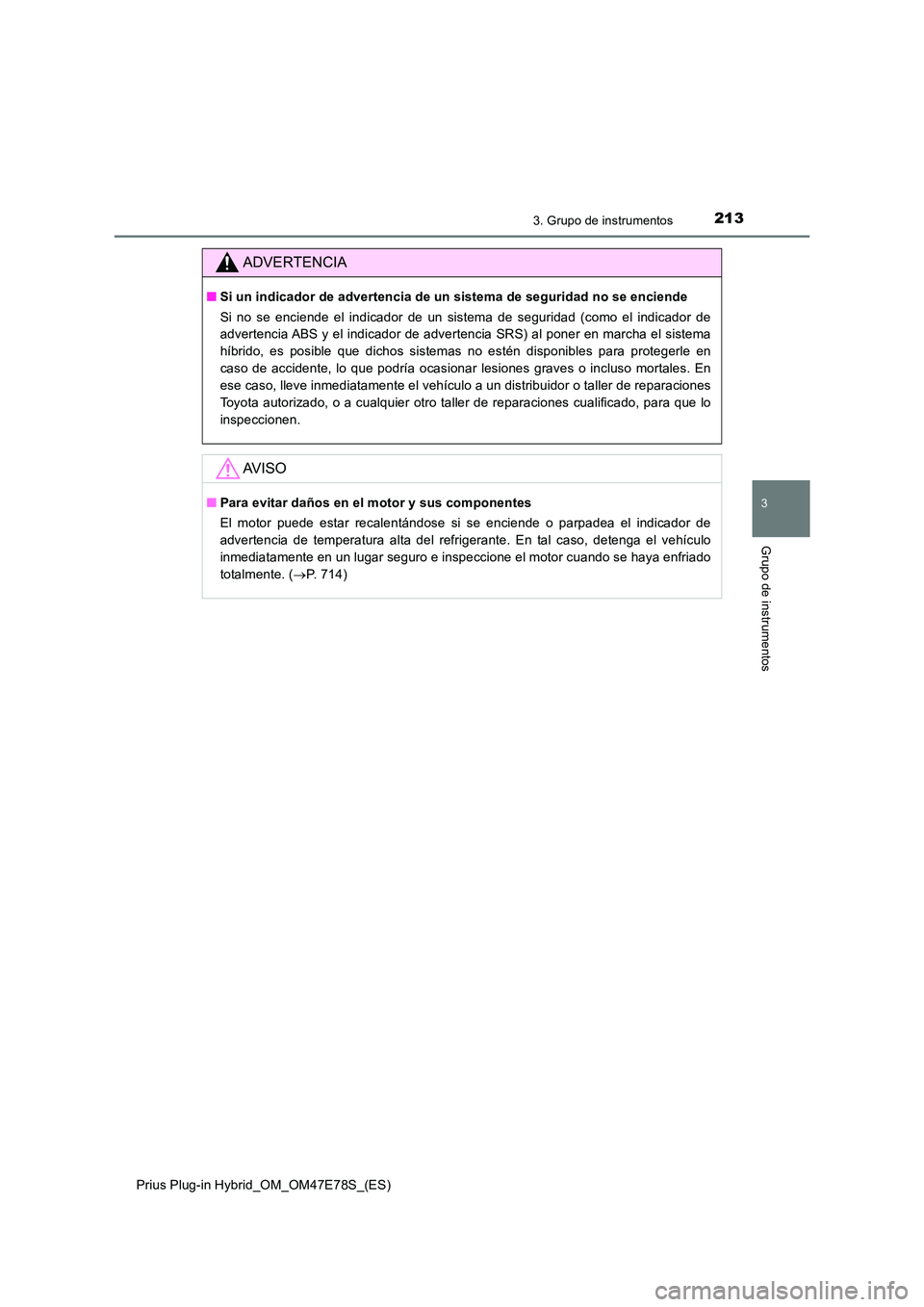

2133. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
ADVERTENCIA
QSi un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de un sistema de seguridad (como el indicador de
advertencia ABS y el indicador de advertencia SRS) al poner en marcha el sistema
híbrido, es posible que dichos sistemas no estén disponibles para protegerle en
caso de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En
ese caso, lleve inmediatamente el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.
AV I S O
Q Para evitar daños en el motor y sus componentes
El motor puede estar recalentándose si se enciende o parpadea el indicador de
advertencia de temperatura alta del refrigerante. En tal caso, detenga el vehículo
inmediatamente en un lugar seguro e inspeccione el motor cuando se haya enfriado
totalmente. ( P. 714)

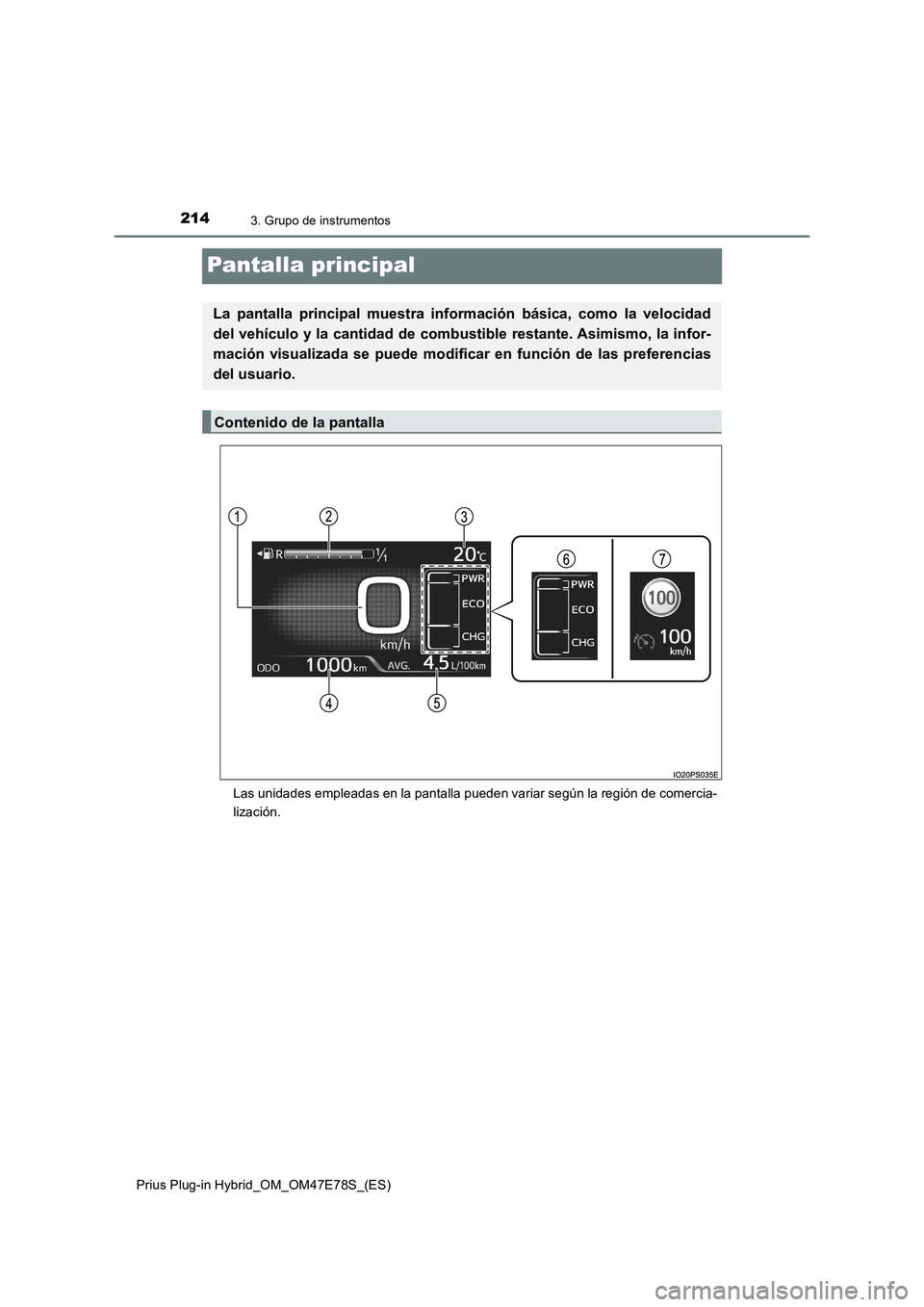

2143. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Pantalla principal
Las unidades empleadas en la pantalla pueden variar según la región de comercia-
lización.
La pantalla principal muestra información básica, como la velocidad
del vehículo y la cantidad de combustible restante. Asimismo, la infor-
mación visualizada se puede modificar en función de las preferencias
del usuario.
Contenido de la pantalla
