2022 TOYOTA PRIUS PLUG-IN HYBRID Manual del propietario (in Spanish)

1272-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

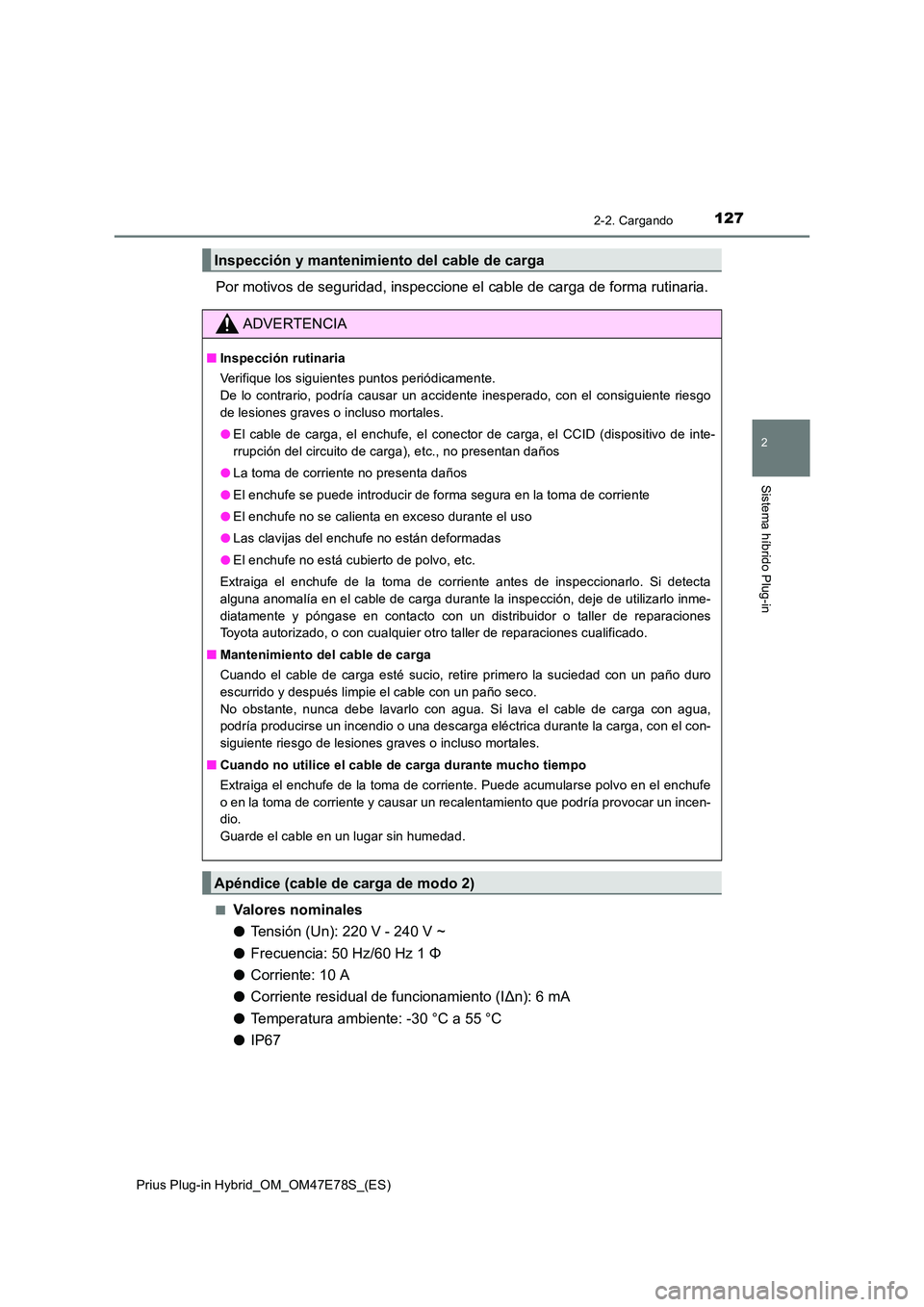

Por motivos de seguridad, inspeccione el cable de carga de forma rutinaria.
QValores nominales
O Tensión (Un): 220 V - 240 V ~
O Frecuencia: 50 Hz/60 Hz 1Φ
O Corriente: 10 A
O Corriente residual de funcionamiento (IΔn): 6 mA
O Temperatura ambiente: -30 °C a 55 °C
O IP67
Inspección y mantenimiento del cable de carga
ADVERTENCIA
QInspección rutinaria
Verifique los siguientes puntos periódicamente.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
O El cable de carga, el enchufe, el conector de carga, el CCID (dispositivo de inte-
rrupción del circuito de carga), etc., no presentan daños
O La toma de corriente no presenta daños
O El enchufe se puede introducir de forma segura en la toma de corriente
O El enchufe no se calienta en exceso durante el uso
O Las clavijas del enchufe no están deformadas
O El enchufe no está cubierto de polvo, etc.
Extraiga el enchufe de la toma de corriente antes de inspeccionarlo. Si detecta
alguna anomalía en el cable de carga durante la inspección, deje de utilizarlo inme-
diatamente y póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
Q Mantenimiento del cable de carga
Cuando el cable de carga esté sucio, retire primero la suciedad con un paño duro
escurrido y después limpie el cable con un paño seco.
No obstante, nunca debe lavarlo con agua. Si lava el cable de carga con agua,
podría producirse un incendio o una descarga eléctrica durante la carga, con el con-
siguiente riesgo de lesiones graves o incluso mortales.
Q Cuando no utilice el cable de carga durante mucho tiempo
Extraiga el enchufe de la toma de corriente. Puede acumularse polvo en el enchufe
o en la toma de corriente y causar un recalentamiento que podría provocar un incen-
dio.
Guarde el cable en un lugar sin humedad.
Apéndice (cable de carga de modo 2)

1282-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

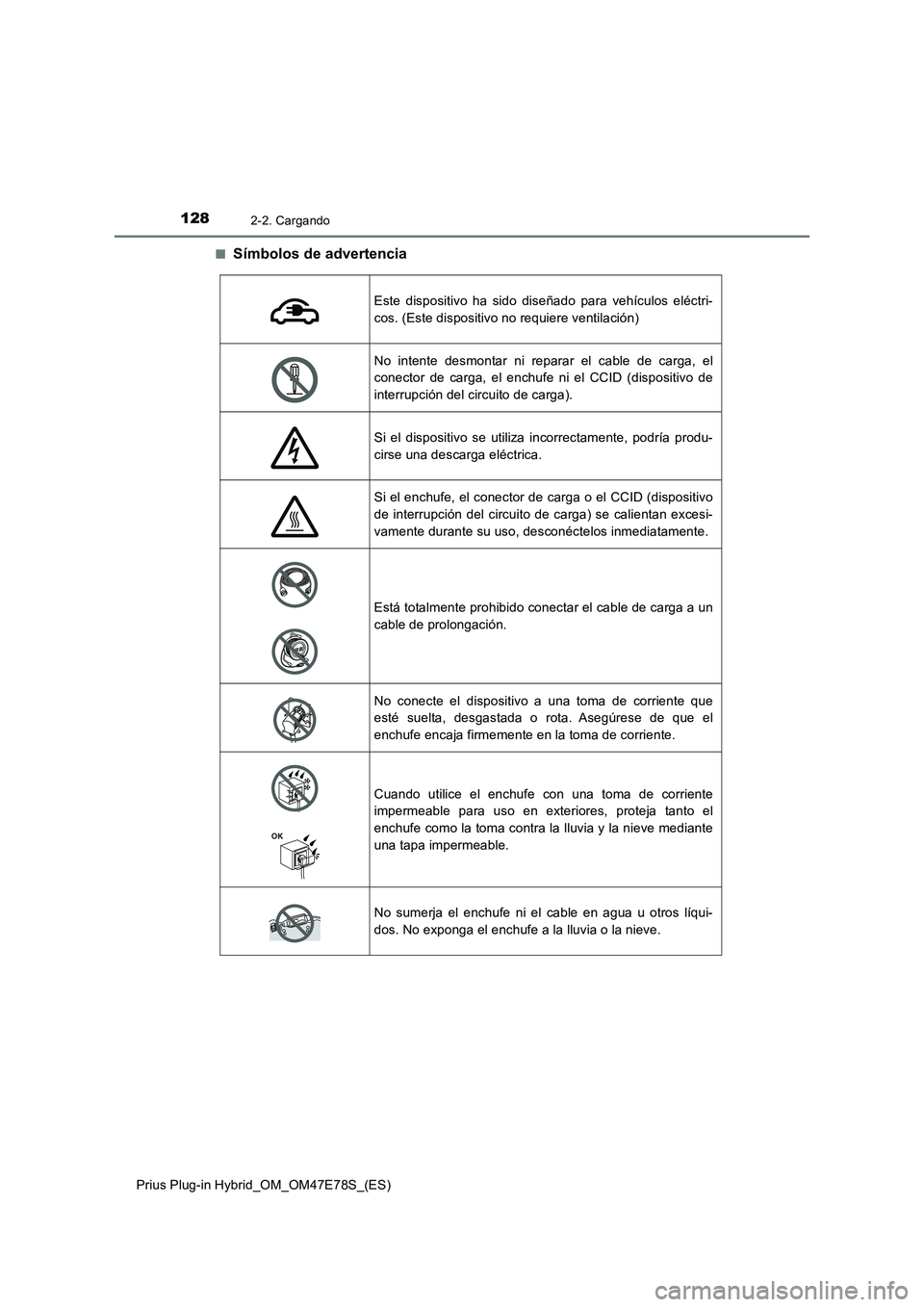

QSímbolos de advertencia
Este dispositivo ha sido diseñado para vehículos eléctri-
cos. (Este dispositivo no requiere ventilación)
No intente desmontar ni reparar el cable de carga, el
conector de carga, el enchufe ni el CCID (dispositivo de
interrupción del circuito de carga).
Si el dispositivo se utiliza incorrectamente, podría produ-
cirse una descarga eléctrica.
Si el enchufe, el conector de carga o el CCID (dispositivo
de interrupción del circuito de carga) se calientan excesi-
vamente durante su uso, desconéctelos inmediatamente.
Está totalmente prohibido conectar el cable de carga a un
cable de prolongación.
No conecte el dispositivo a una toma de corriente que
esté suelta, desgastada o rota. Asegúrese de que el
enchufe encaja firmemente en la toma de corriente.
Cuando utilice el enchufe con una toma de corriente
impermeable para uso en exteriores, proteja tanto el
enchufe como la toma contra la lluvia y la nieve mediante
una tapa impermeable.
No sumerja el enchufe ni el cable en agua u otros líqui-
dos. No exponga el enchufe a la lluvia o la nieve.

1292-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

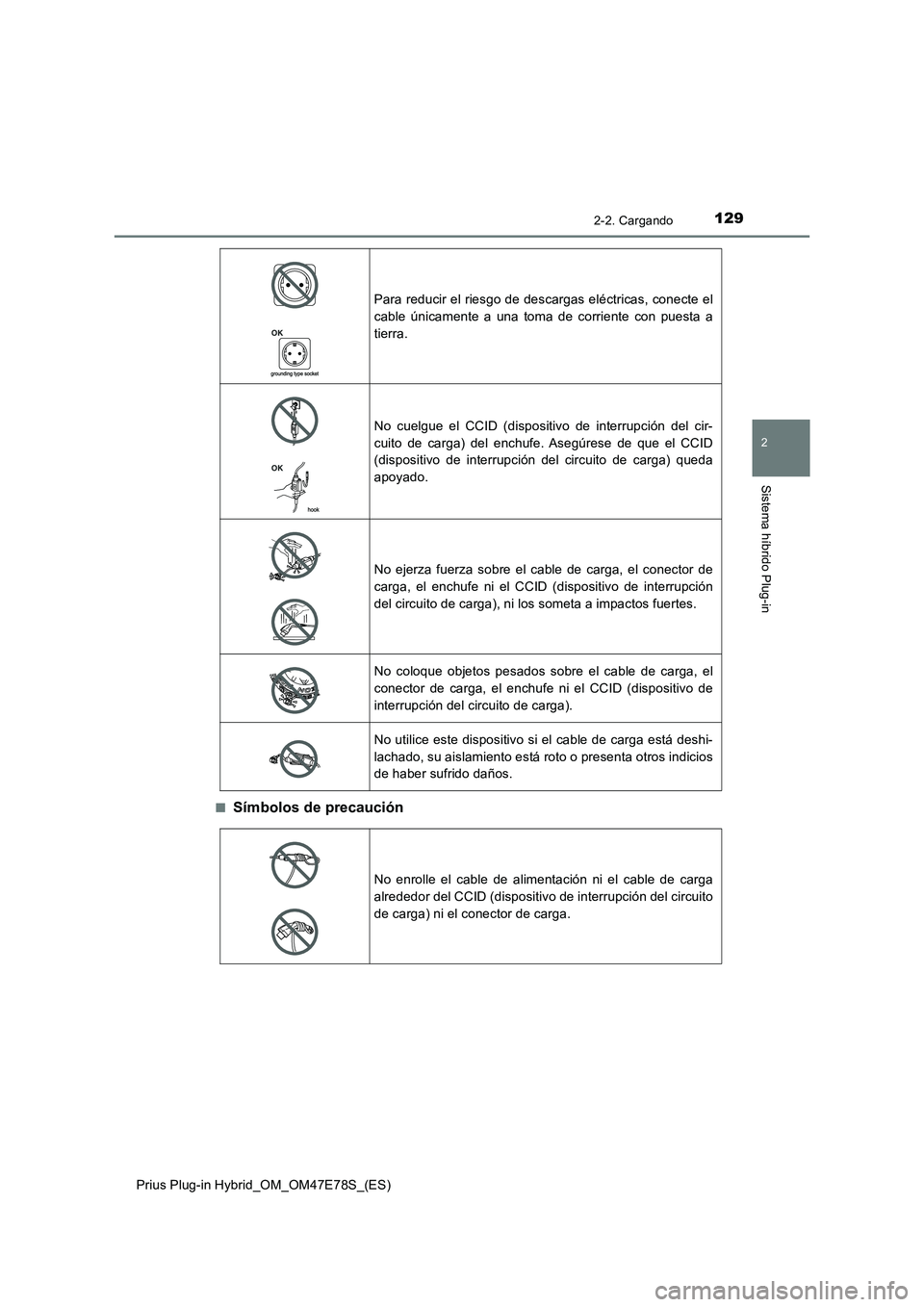

QSímbolos de precaución
Para reducir el riesgo de descargas eléctricas, conecte el
cable únicamente a una toma de corriente con puesta a
tierra.
No cuelgue el CCID (dispositivo de interrupción del cir-
cuito de carga) del enchufe. Asegúrese de que el CCID
(dispositivo de interrupción del circuito de carga) queda
apoyado.
No ejerza fuerza sobre el cable de carga, el conector de
carga, el enchufe ni el CCID (dispositivo de interrupción
del circuito de carga), ni los someta a impactos fuertes.
No coloque objetos pesados sobre el cable de carga, el
conector de carga, el enchufe ni el CCID (dispositivo de
interrupción del circuito de carga).
No utilice este dispositivo si el cable de carga está deshi-
lachado, su aislamiento está roto o presenta otros indicios
de haber sufrido daños.
No enrolle el cable de alimentación ni el cable de carga
alrededor del CCID (dispositivo de interrupción del circuito
de carga) ni el conector de carga.

1302-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q

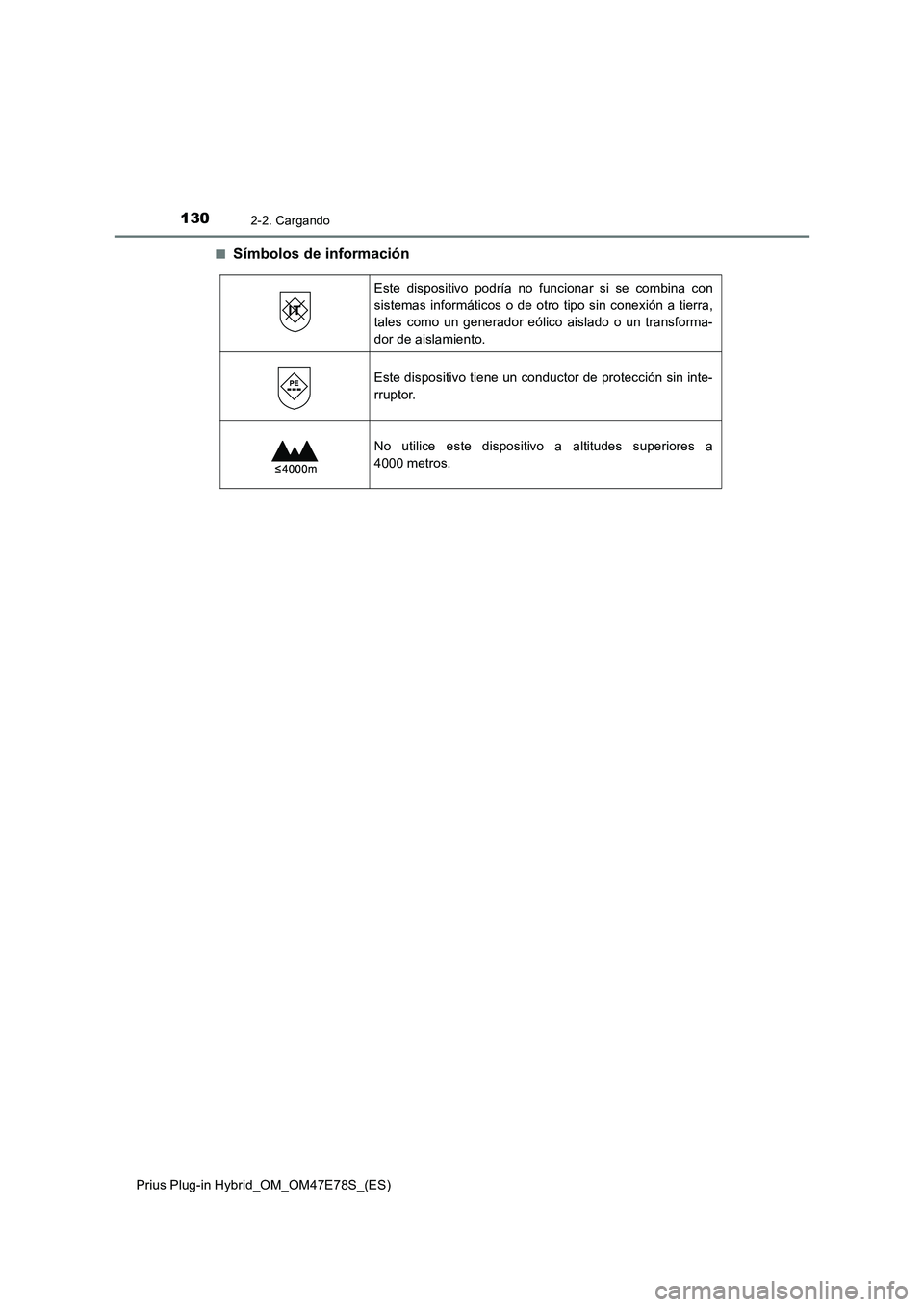

Símbolos de información
Este dispositivo podría no funcionar si se combina con
sistemas informáticos o de otro tipo sin conexión a tierra,
tales como un generador eólico aislado o un transforma-
dor de aislamiento.
Este dispositivo tiene un conductor de protección sin inte-
rruptor.
No utilice este dispositivo a altitudes superiores a
4000 metros.

131
2
2-2. Cargando
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

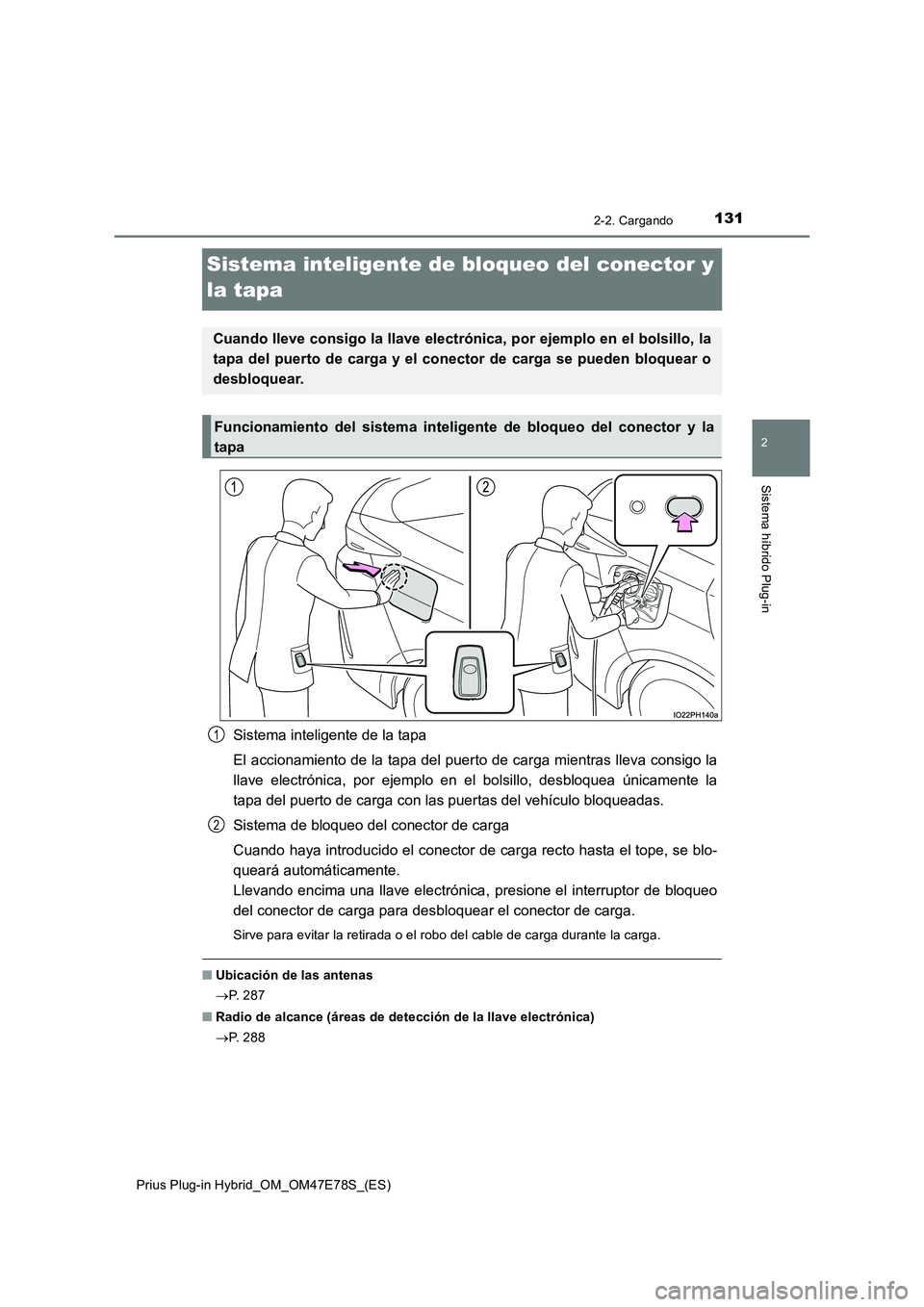

Sistema inteligente de bloqueo del conector y
la tapa
Sistema inteligente de la tapa
El accionamiento de la tapa del puerto de carga mientras lleva consigo la
llave electrónica, por ejemplo en el bolsillo, desbloquea únicamente la
tapa del puerto de carga con las puertas del vehículo bloqueadas.
Sistema de bloqueo del conector de carga
Cuando haya introducido el conector de carga recto hasta el tope, se blo-
queará automáticamente.
Llevando encima una llave electrónica , presione el interruptor de bloqueo
del conector de carga para desbloquear el conector de carga.
Sirve para evitar la retirada o el robo del cable de carga durante la carga.
Q Ubicación de las antenas
 P. 2 8 7
Q Radio de alcance (áreas de detección de la llave electrónica)
 P. 2 8 8
Cuando lleve consigo la llave electrónica, por ejemplo en el bolsillo, la
tapa del puerto de carga y el conector de carga se pueden bloquear o
desbloquear.
Funcionamiento del sistema inteligente de bloqueo del conector y la
tapa
1
2

1322-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

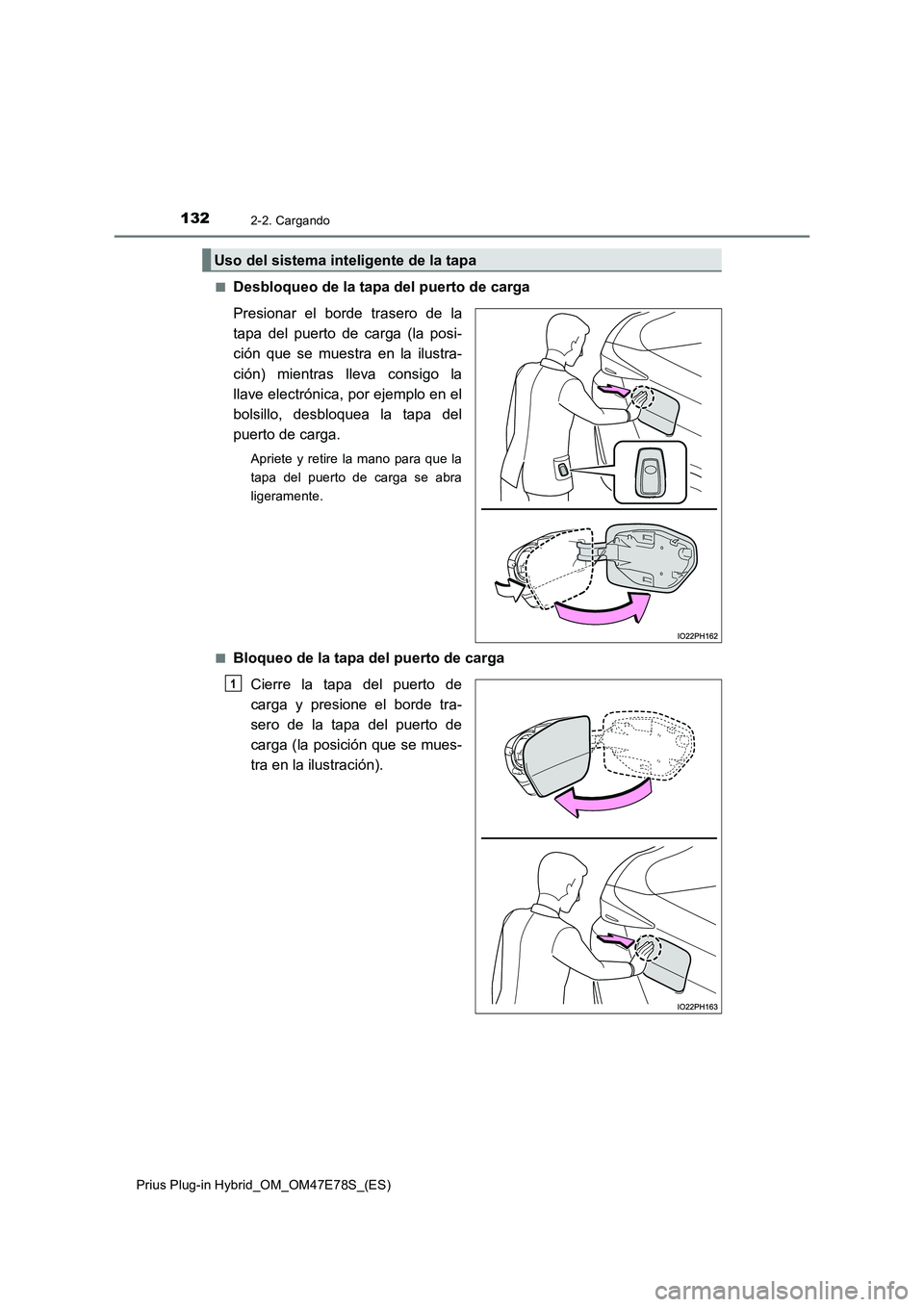

QDesbloqueo de la tapa del puerto de carga
Presionar el borde trasero de la
tapa del puerto de carga (la posi-
ción que se muestra en la ilustra-
ción) mientras lleva consigo la
llave electrónica, por ejemplo en el
bolsillo, desbloquea la tapa del
puerto de carga.
Apriete y retire la mano para que la
tapa del puerto de carga se abra
ligeramente.
QBloqueo de la tapa del puerto de carga
Cierre la tapa del puerto de
carga y presione el borde tra-
sero de la tapa del puerto de
carga (la posición que se mues-
tra en la ilustración).
Uso del sistema inteligente de la tapa
1

1332-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

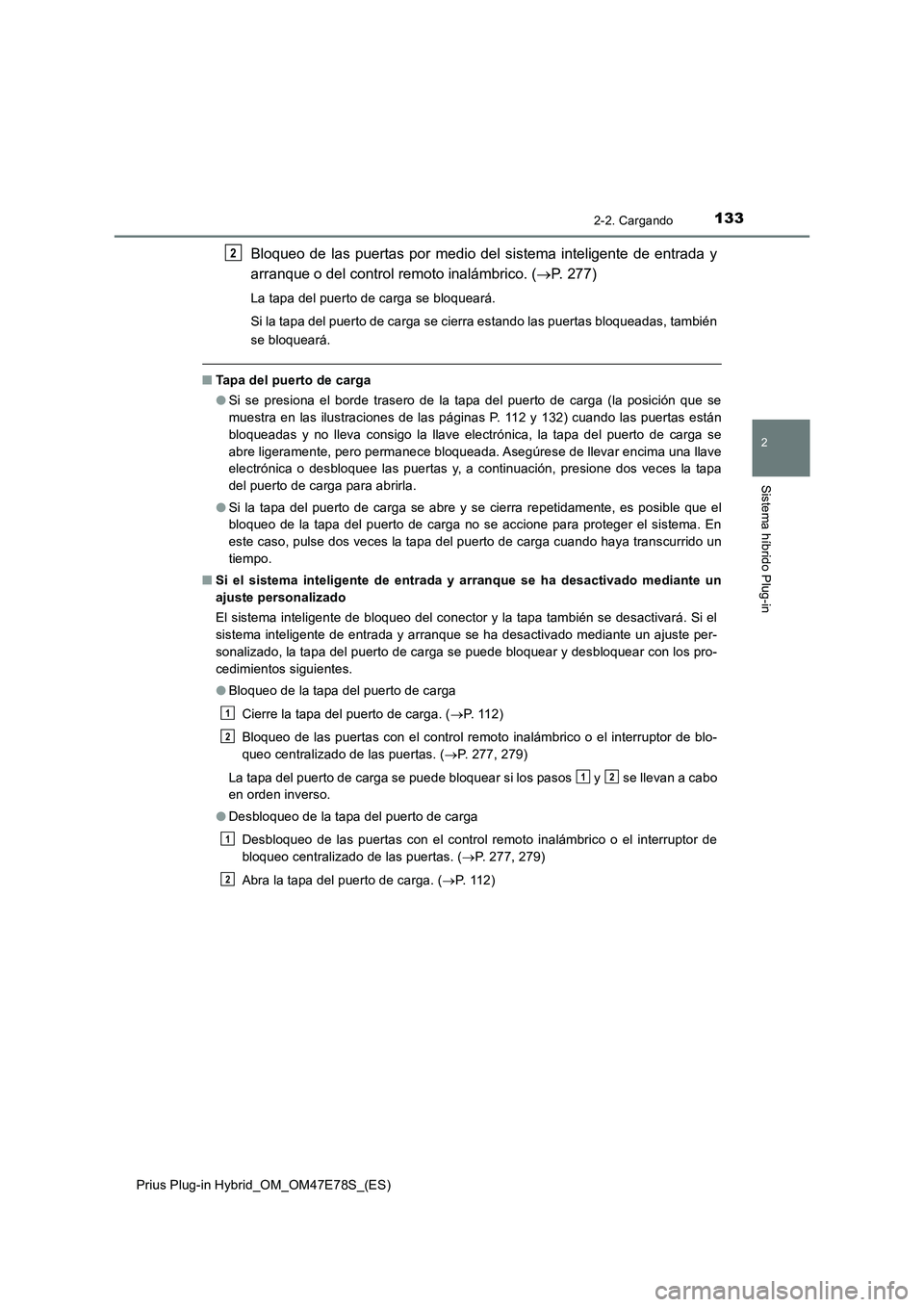

Bloqueo de las puertas por medio del sistema inteligente de entrada y
arranque o del control remoto inalámbrico. (P. 277)
La tapa del puerto de carga se bloqueará.
Si la tapa del puerto de carga se cierra estando las puertas bloqueadas, también
se bloqueará.
QTapa del puerto de carga
OSi se presiona el borde trasero de la tapa del puerto de carga (la posición que se
muestra en las ilustraciones de las páginas P. 112 y 132) cuando las puertas están
bloqueadas y no lleva consigo la llave electrónica, la tapa del puerto de carga se
abre ligeramente, pero permanece bloqueada. Asegúrese de llevar encima una llave
electrónica o desbloquee las puertas y, a continuación, presione dos veces la tapa
del puerto de carga para abrirla.
OSi la tapa del puerto de carga se abre y se cierra repetidamente, es posible que el
bloqueo de la tapa del puerto de carga no se accione para proteger el sistema. En
este caso, pulse dos veces la tapa del puerto de carga cuando haya transcurrido un
tiempo.
QSi el sistema inteligente de entrada y arranque se ha desactivado mediante un
ajuste personalizado
El sistema inteligente de bloqueo del conector y la tapa también se desactivará. Si el
sistema inteligente de entrada y arranque se ha desactivado mediante un ajuste per-
sonalizado, la tapa del puerto de carga se puede bloquear y desbloquear con los pro-
cedimientos siguientes.
OBloqueo de la tapa del puerto de carga
Cierre la tapa del puerto de carga. (P. 1 1 2 )
Bloqueo de las puertas con el control remoto inalámbrico o el interruptor de blo-
queo centralizado de las puertas. (P. 277, 279)
La tapa del puerto de carga se puede bloquear si los pasos y se llevan a cabo
en orden inverso.
ODesbloqueo de la tapa del puerto de carga
Desbloqueo de las puertas con el control remoto inalámbrico o el interruptor de
bloqueo centralizado de las puertas. (P. 277, 279)
Abra la tapa del puerto de carga. (P. 112)
2
1
2
12
1
2

1342-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

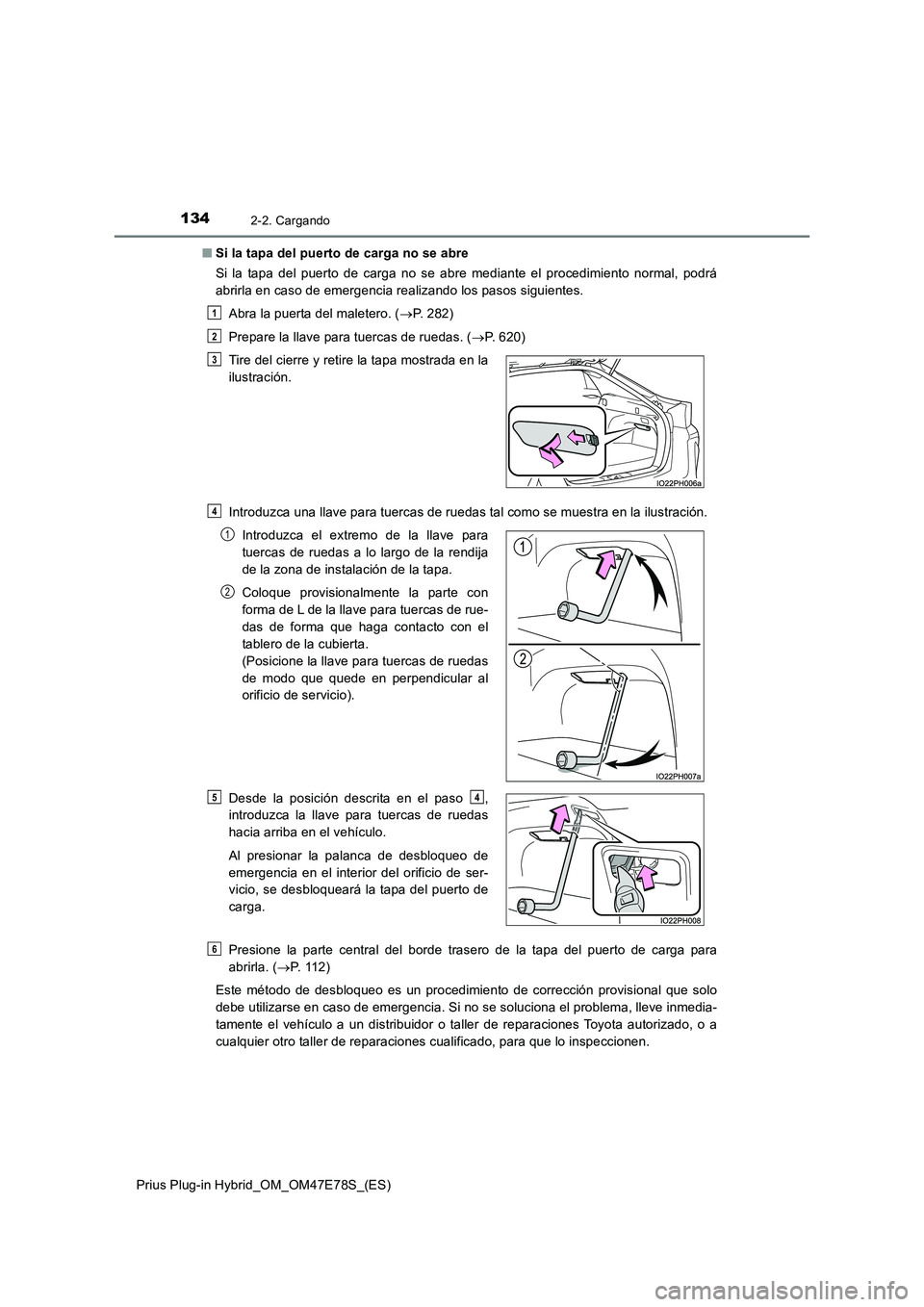

Q Si la tapa del puerto de carga no se abre
Si la tapa del puerto de carga no se abre mediante el procedimiento normal, podrá
abrirla en caso de emergencia realizando los pasos siguientes.
Abra la puerta del maletero. ( P. 282)
Prepare la llave para tuercas de ruedas. ( P. 620)
Introduzca una llave para tuercas de ruedas tal como se muestra en la ilustración.
Presione la parte central del borde trasero de la tapa del puerto de carga para
abrirla. ( P. 112)
Este método de desbloqueo es un procedimiento de corrección provisional que solo
debe utilizarse en caso de emergencia. Si no se soluciona el problema, lleve inmedia-
tamente el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
Tire del cierre y retire la tapa mostrada en la
ilustración.
Introduzca el extremo de la llave para
tuercas de ruedas a lo largo de la rendija
de la zona de instalación de la tapa.
Coloque provisionalmente la parte con
forma de L de la llave para tuercas de rue-
das de forma que haga contacto con el
tablero de la cubierta.
(Posicione la llave para tuercas de ruedas
de modo que quede en perpendicular al
orificio de servicio).
Desde la posición descrita en el paso ,
introduzca la llave para tuercas de ruedas
hacia arriba en el vehículo.
Al presionar la palanca de desbloqueo de
emergencia en el interior del orificio de ser-
vicio, se desbloqueará la tapa del puerto de
carga.
1
2
3
4
1
2
54
