2633. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q

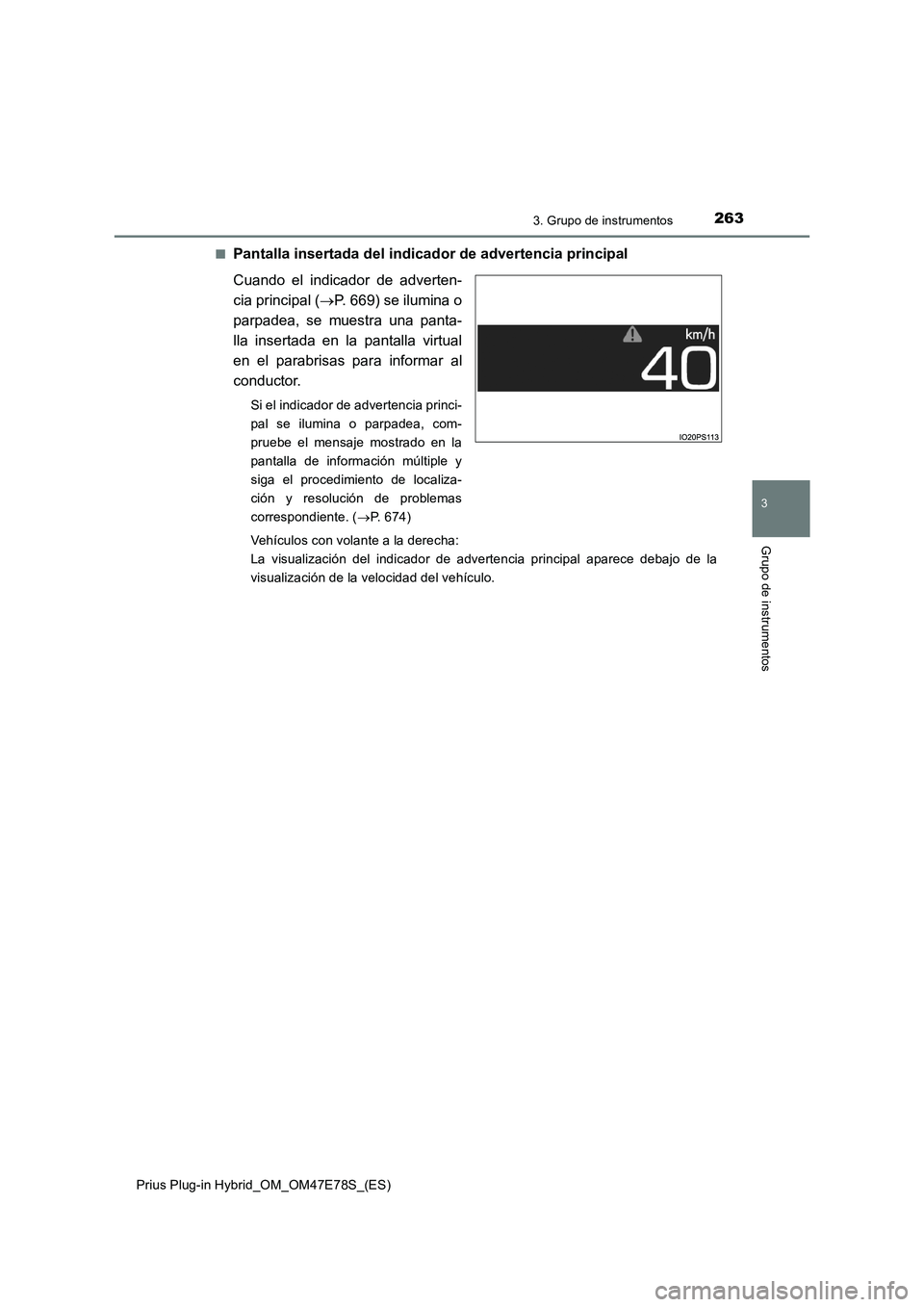

Pantalla insertada del indicador de advertencia principal
Cuando el indicador de adverten-
cia principal (P. 669) se ilumina o
parpadea, se muestra una panta-
lla insertada en la pantalla virtual
en el parabrisas para informar al
conductor.
Si el indicador de advertencia princi-
pal se ilumina o parpadea, com-
pruebe el mensaje mostrado en la
pantalla de información múltiple y
siga el procedimiento de localiza-
ción y resolución de problemas
correspondiente. (P. 674)
Vehículos con volante a la derecha:
La visualización del indicador de advertencia principal aparece debajo de la
visualización de la velocidad del vehículo.

2643. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

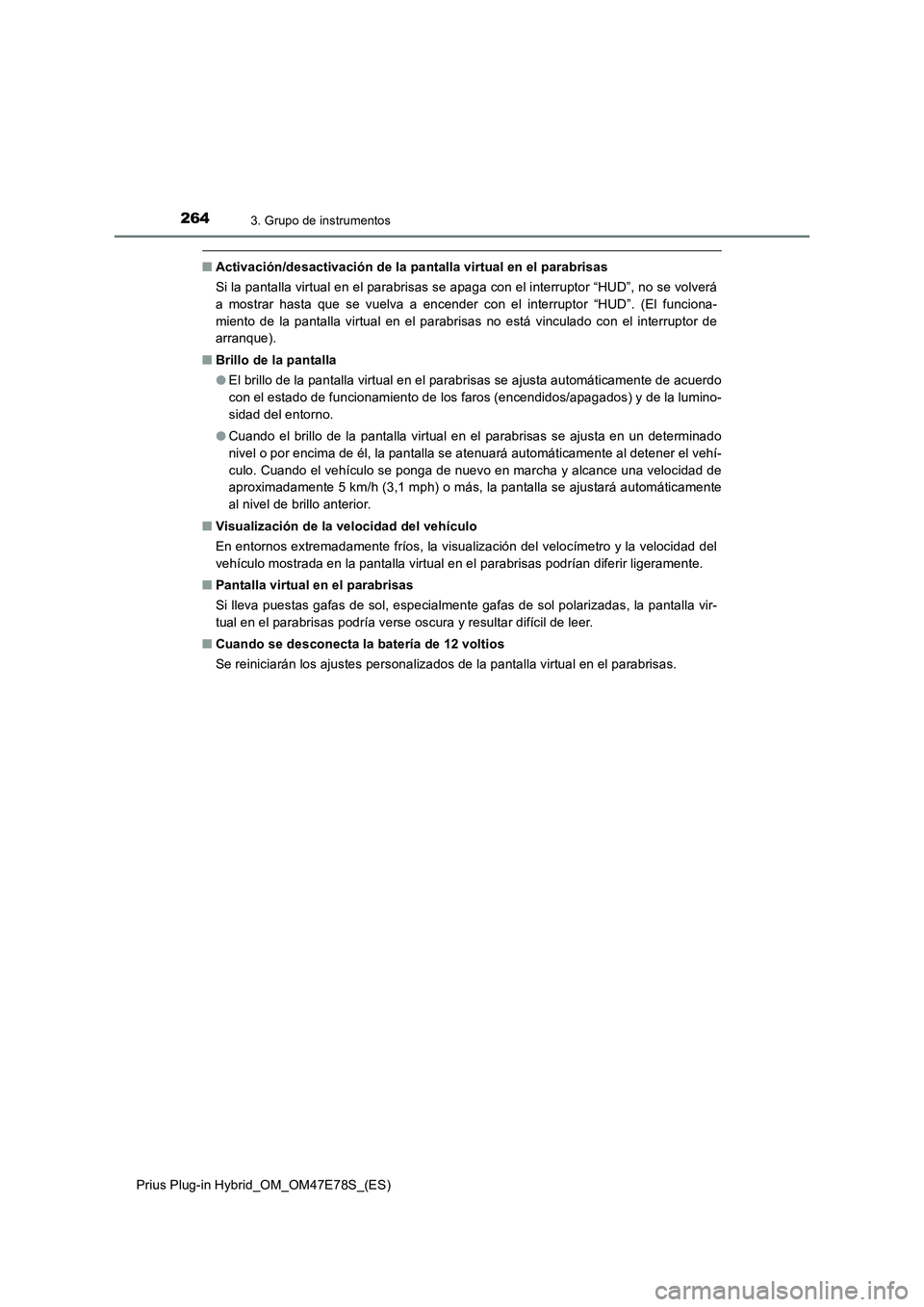

QActivación/desactivación de la pantalla virtual en el parabrisas
Si la pantalla virtual en el parabrisas se apaga con el interruptor “HUD”, no se volverá
a mostrar hasta que se vuelva a encender con el interruptor “HUD”. (El funciona-
miento de la pantalla virtual en el parabrisas no está vinculado con el interruptor de
arranque).
QBrillo de la pantalla
OEl brillo de la pantalla virtual en el parabrisas se ajusta automáticamente de acuerdo
con el estado de funcionamiento de los faros (encendidos/apagados) y de la lumino-
sidad del entorno.
OCuando el brillo de la pantalla virtual en el parabrisas se ajusta en un determinado
nivel o por encima de él, la pantalla se atenuará automáticamente al detener el vehí-
culo. Cuando el vehículo se ponga de nuevo en marcha y alcance una velocidad de
aproximadamente 5 km/h (3,1 mph) o más, la pantalla se ajustará automáticamente
al nivel de brillo anterior.
QVisualización de la velocidad del vehículo
En entornos extremadamente fríos, la visualización del velocímetro y la velocidad del
vehículo mostrada en la pantalla virtual en el parabrisas podrían diferir ligeramente.
QPantalla virtual en el parabrisas
Si lleva puestas gafas de sol, especialmente gafas de sol polarizadas, la pantalla vir-
tual en el parabrisas podría verse oscura y resultar difícil de leer.
QCuando se desconecta la batería de 12 voltios
Se reiniciarán los ajustes personalizados de la pantalla virtual en el parabrisas.

2653. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

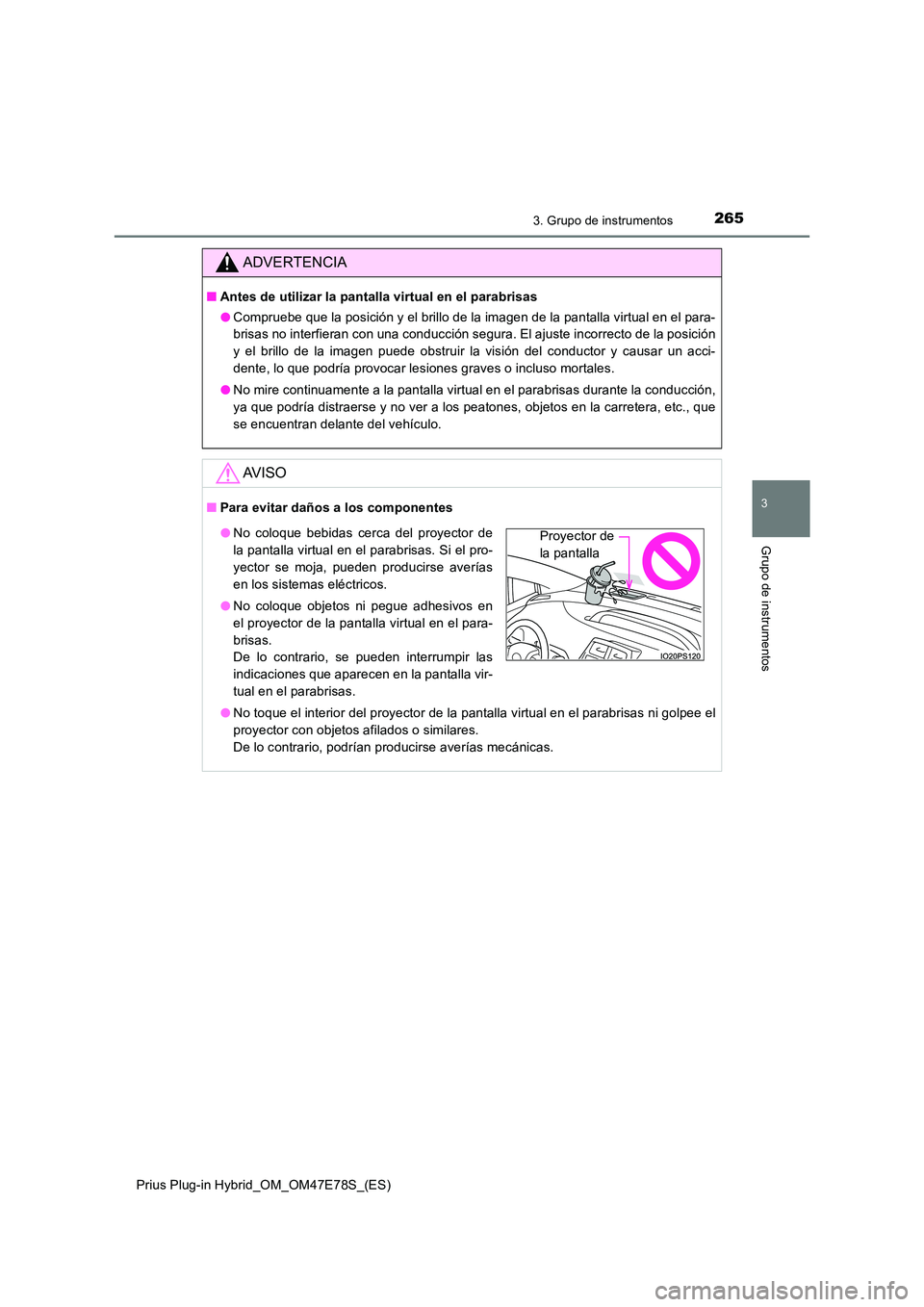

ADVERTENCIA
QAntes de utilizar la pantalla virtual en el parabrisas
O Compruebe que la posición y el brillo de la imagen de la pantalla virtual en el para-
brisas no interfieran con una conducción segura. El ajuste incorrecto de la posición
y el brillo de la imagen puede obstruir la visión del conductor y causar un acci-
dente, lo que podría provocar lesiones graves o incluso mortales.
O No mire continuamente a la pantalla virtual en el parabrisas durante la conducción,
ya que podría distraerse y no ver a los peatones, objetos en la carretera, etc., que
se encuentran delante del vehículo.
AV I S O
Q Para evitar daños a los componentes
O No toque el interior del proyector de la pantalla virtual en el parabrisas ni golpee el
proyector con objetos afilados o similares.
De lo contrario, podrían producirse averías mecánicas.
O No coloque bebidas cerca del proyector de
la pantalla virtual en el parabrisas. Si el pro-
yector se moja, pueden producirse averías
en los sistemas eléctricos.
O No coloque objetos ni pegue adhesivos en
el proyector de la pantalla virtual en el para-
brisas.
De lo contrario, se pueden interrumpir las
indicaciones que aparecen en la pantalla vir-
tual en el parabrisas.
Proyector de
la pantalla

2663. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

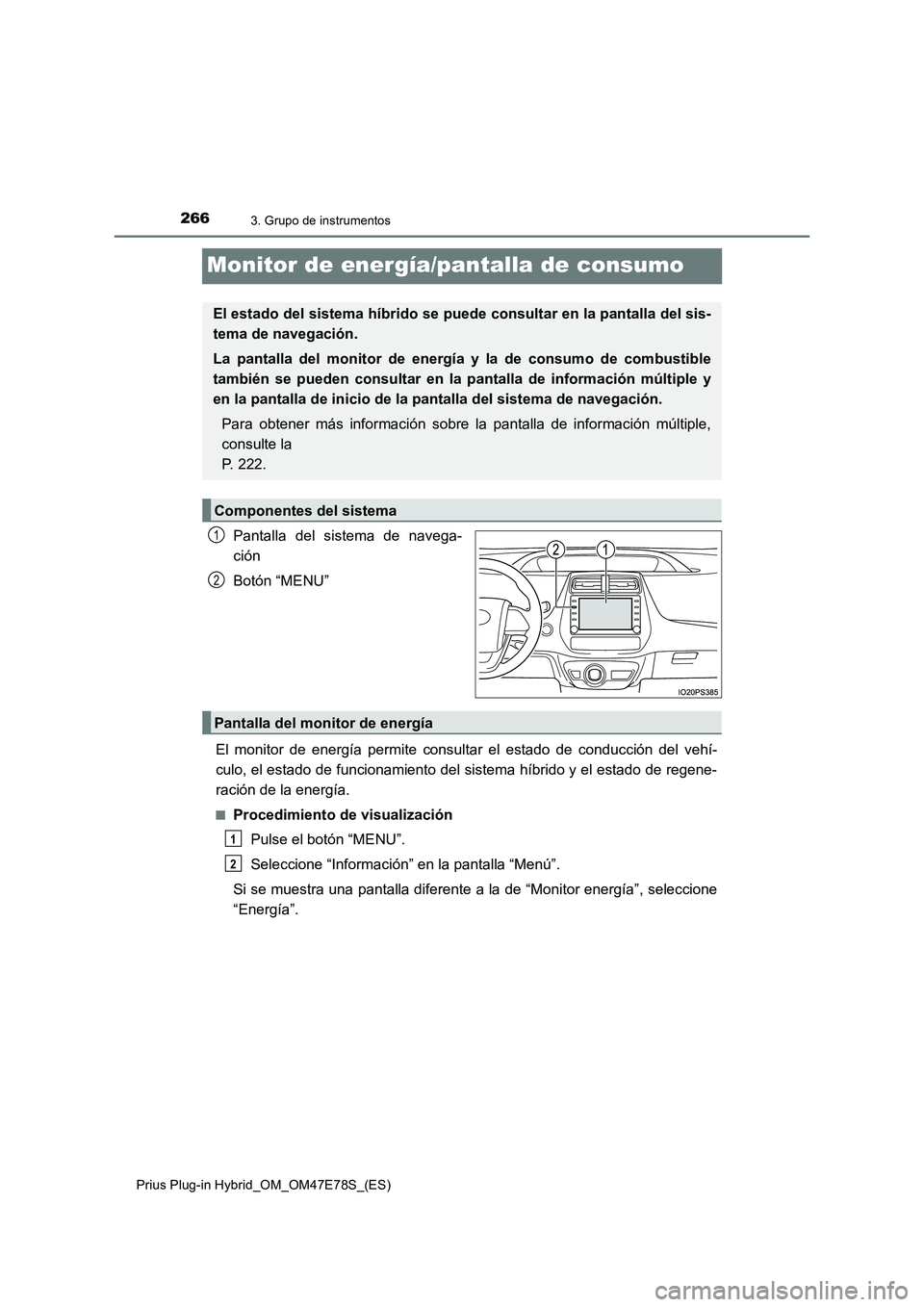

Monitor de energía/pantalla de consumo
Pantalla del sistema de navega-
ción
Botón “MENU”
El monitor de energía permite consultar el estado de conducción del vehí-
culo, el estado de funcionamiento del sistema híbrido y el estado de regene-
ración de la energía.
QProcedimiento de visualización
Pulse el botón “MENU”.
Seleccione “Información” en la pantalla “Menú”.
Si se muestra una pantalla diferente a la de “Monitor energía”, seleccione
“Energía”.
El estado del sistema híbrido se puede consultar en la pantalla del sis-
tema de navegación.
La pantalla del monitor de energía y la de consumo de combustible
también se pueden consultar en la pantalla de información múltiple y
en la pantalla de inicio de la pantalla del sistema de navegación.
Para obtener más información sobre la pantalla de información múltiple,
consulte la
P. 222.
Componentes del sistema
1
2
Pantalla del monitor de energía
1
2

2673. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q

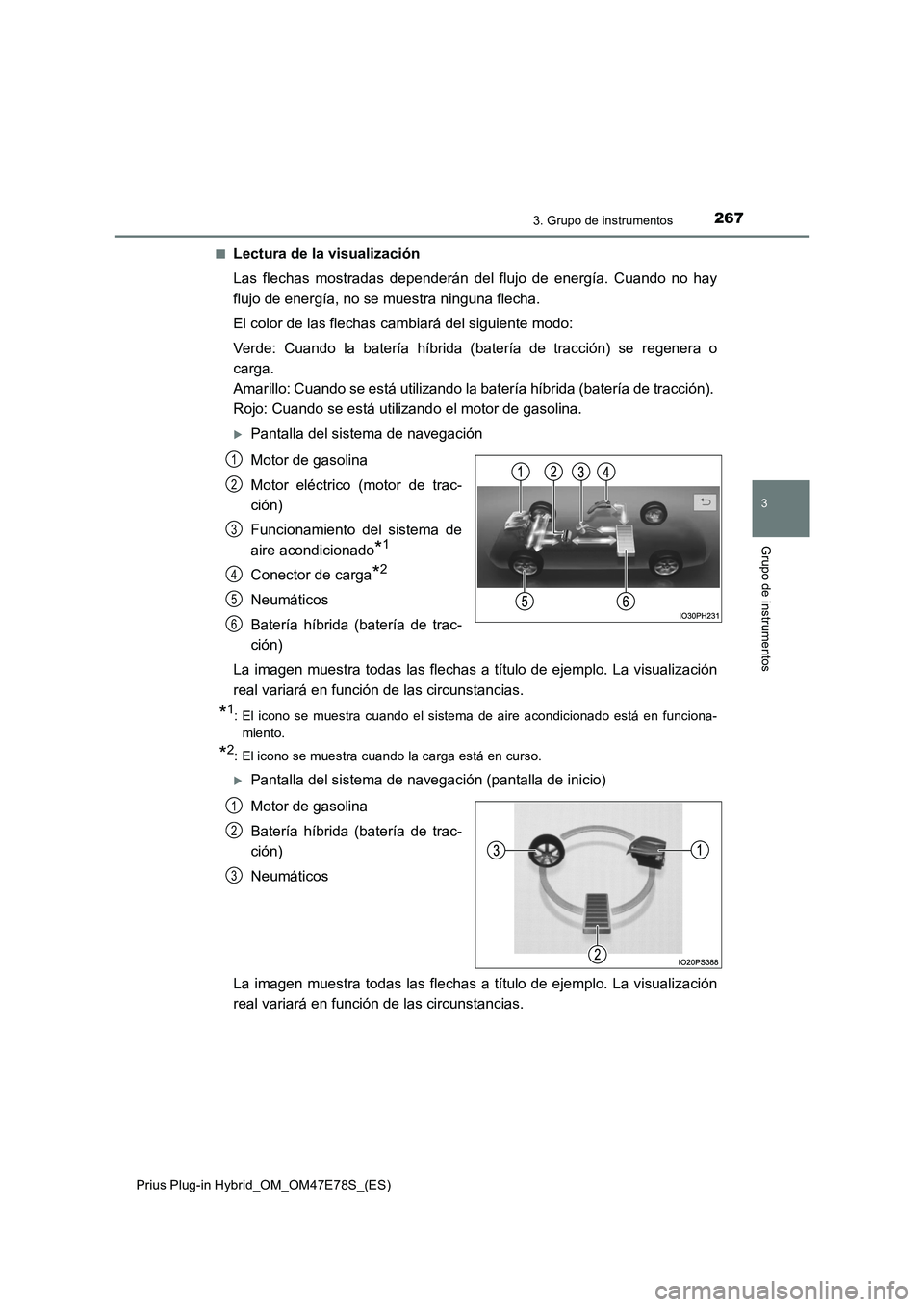

Lectura de la visualización
Las flechas mostradas dependerán del flujo de energía. Cuando no hay
flujo de energía, no se muestra ninguna flecha.
El color de las flechas cambiará del siguiente modo:
Verde: Cuando la batería híbrida (batería de tracción) se regenera o
carga.
Amarillo: Cuando se está utilizando la batería híbrida (batería de tracción).
Rojo: Cuando se está utilizando el motor de gasolina.
Pantalla del sistema de navegación
Motor de gasolina
Motor eléctrico (motor de trac-
ción)
Funcionamiento del sistema de
aire acondicionado
*1
Conector de carga*2
Neumáticos
Batería híbrida (batería de trac-
ción)
La imagen muestra todas las flechas a título de ejemplo. La visualización
real variará en función de las circunstancias.
*1
: El icono se muestra cuando el sistema de aire acondicionado está en funciona-
miento.
*2
: El icono se muestra cuando la carga está en curso.
Pantalla del sistema de navegación (pantalla de inicio)
Motor de gasolina
Batería híbrida (batería de trac-
ción)
Neumáticos
La imagen muestra todas las flechas a título de ejemplo. La visualización
real variará en función de las circunstancias.
1
2
3
4
5
6
1
2
3

2683. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

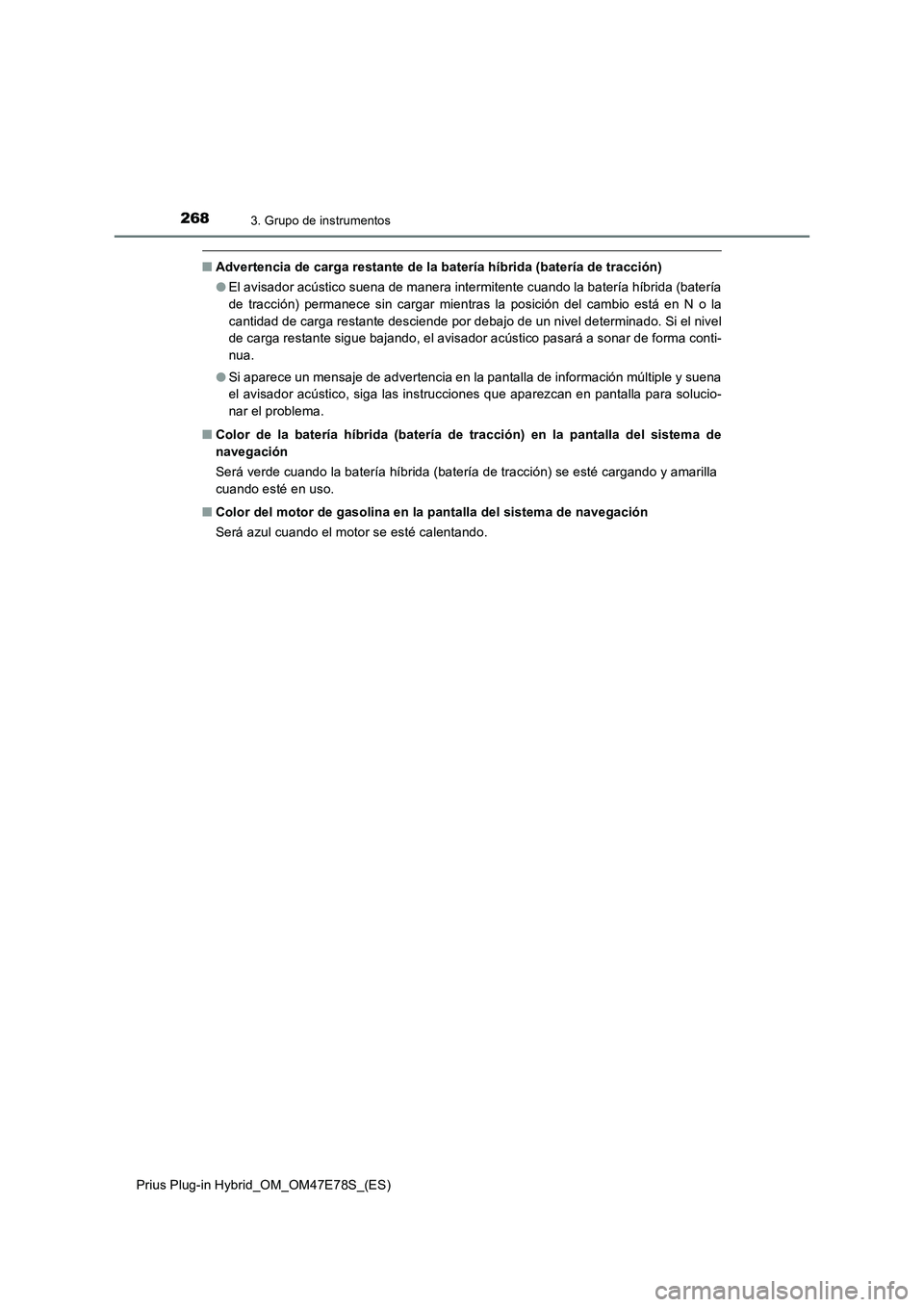

QAdvertencia de carga restante de la batería híbrida (batería de tracción)
OEl avisador acústico suena de manera intermitente cuando la batería híbrida (batería
de tracción) permanece sin cargar mientras la posición del cambio está en N o la
cantidad de carga restante desciende por debajo de un nivel determinado. Si el nivel
de carga restante sigue bajando, el avisador acústico pasará a sonar de forma conti-
nua.
OSi aparece un mensaje de advertencia en la pantalla de información múltiple y suena
el avisador acústico, siga las instrucciones que aparezcan en pantalla para solucio-
nar el problema.
QColor de la batería híbrida (batería de tracción) en la pantalla del sistema de
navegación
Será verde cuando la batería híbrida (batería de tracción) se esté cargando y amarilla
cuando esté en uso.
QColor del motor de gasolina en la pantalla del sistema de navegación
Será azul cuando el motor se esté calentando.

2693. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q

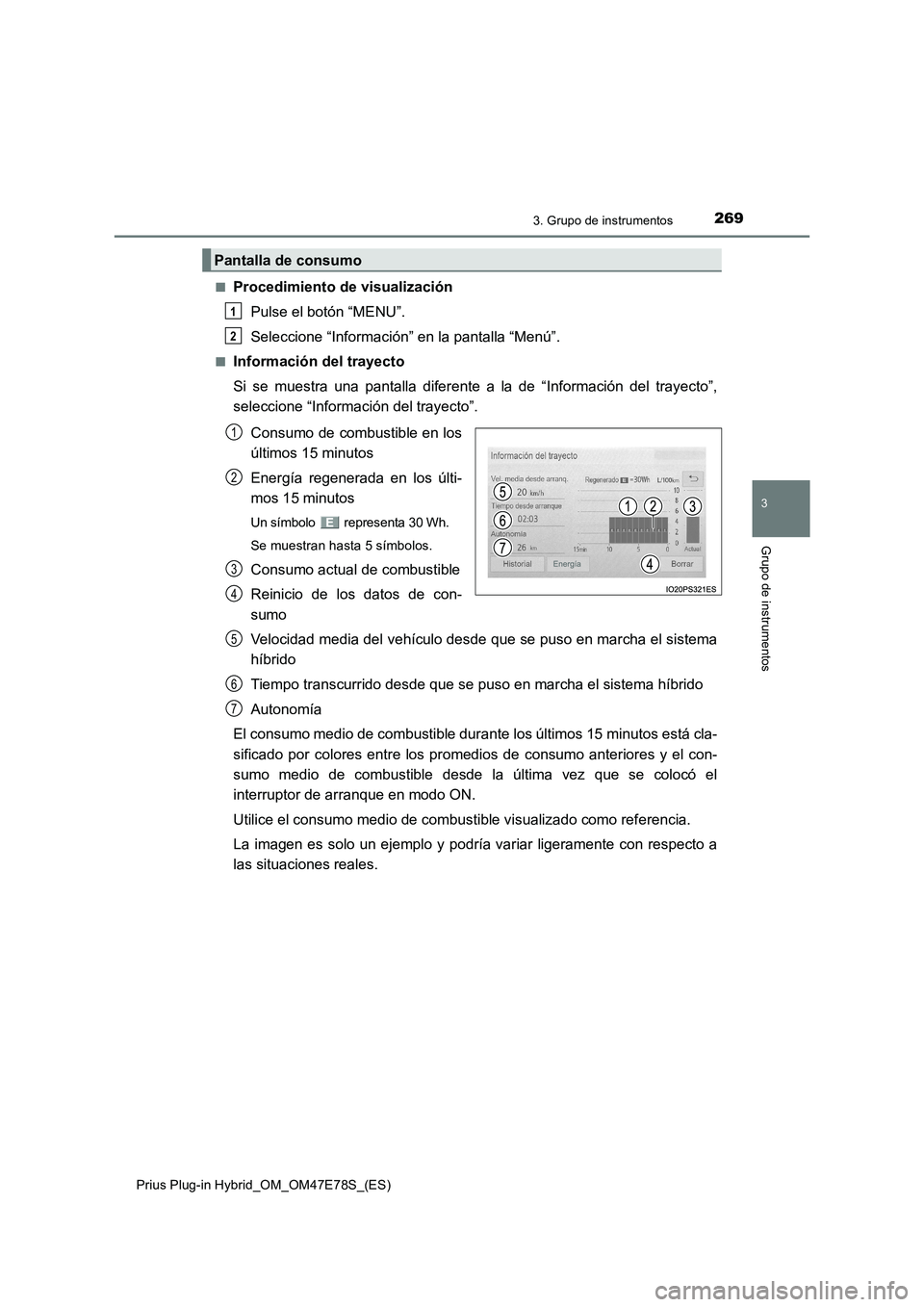

Procedimiento de visualización
Pulse el botón “MENU”.
Seleccione “Información” en la pantalla “Menú”.
QInformación del trayecto
Si se muestra una pantalla diferente a la de “Información del trayecto”,
seleccione “Información del trayecto”.
Consumo de combustible en los
últimos 15 minutos
Energía regenerada en los últi-
mos 15 minutos
Un símbolo representa 30 Wh.
Se muestran hasta 5 símbolos.
Consumo actual de combustible
Reinicio de los datos de con-
sumo
Velocidad media del vehículo desde que se puso en marcha el sistema
híbrido
Tiempo transcurrido desde que se puso en marcha el sistema híbrido
Autonomía
El consumo medio de combustible durante los últimos 15 minutos está cla-
sificado por colores entre los promedios de consumo anteriores y el con-
sumo medio de combustible desde la última vez que se colocó el
interruptor de arranque en modo ON.
Utilice el consumo medio de combustible visualizado como referencia.
La imagen es solo un ejemplo y podría variar ligeramente con respecto a
las situaciones reales.
Pantalla de consumo
1
2
1
2
3
4
5
6
7

2703. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q

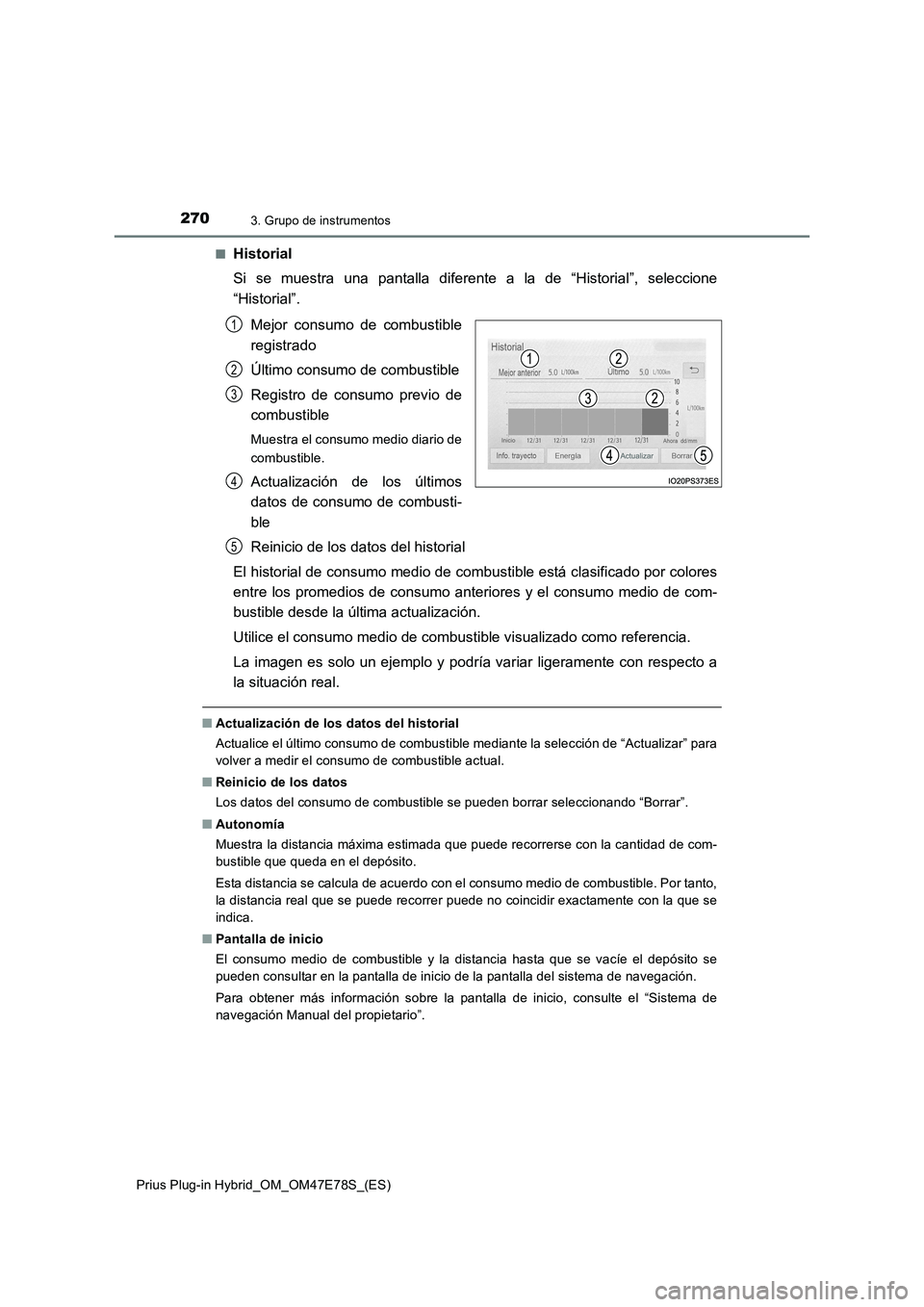

Historial
Si se muestra una pantalla diferente a la de “Historial”, seleccione
“Historial”.
Mejor consumo de combustible
registrado
Último consumo de combustible
Registro de consumo previo de
combustible
Muestra el consumo medio diario de
combustible.
Actualización de los últimos
datos de consumo de combusti-
ble
Reinicio de los datos del historial
El historial de consumo medio de combustible está clasificado por colores
entre los promedios de consumo anteriores y el consumo medio de com-
bustible desde la última actualización.
Utilice el consumo medio de combustible visualizado como referencia.
La imagen es solo un ejemplo y podría variar ligeramente con respecto a
la situación real.
QActualización de los datos del historial
Actualice el último consumo de combustible mediante la selección de “Actualizar” para
volver a medir el consumo de combustible actual.
QReinicio de los datos
Los datos del consumo de combustible se pueden borrar seleccionando “Borrar”.
QAutonomía
Muestra la distancia máxima estimada que puede recorrerse con la cantidad de com-
bustible que queda en el depósito.
Esta distancia se calcula de acuerdo con el consumo medio de combustible. Por tanto,
la distancia real que se puede recorrer puede no coincidir exactamente con la que se
indica.
QPantalla de inicio
El consumo medio de combustible y la distancia hasta que se vacíe el depósito se
pueden consultar en la pantalla de inicio de la pantalla del sistema de navegación.
Para obtener más información sobre la pantalla de inicio, consulte el “Sistema de
navegación Manual del propietario”.
1
2
3
4
5
