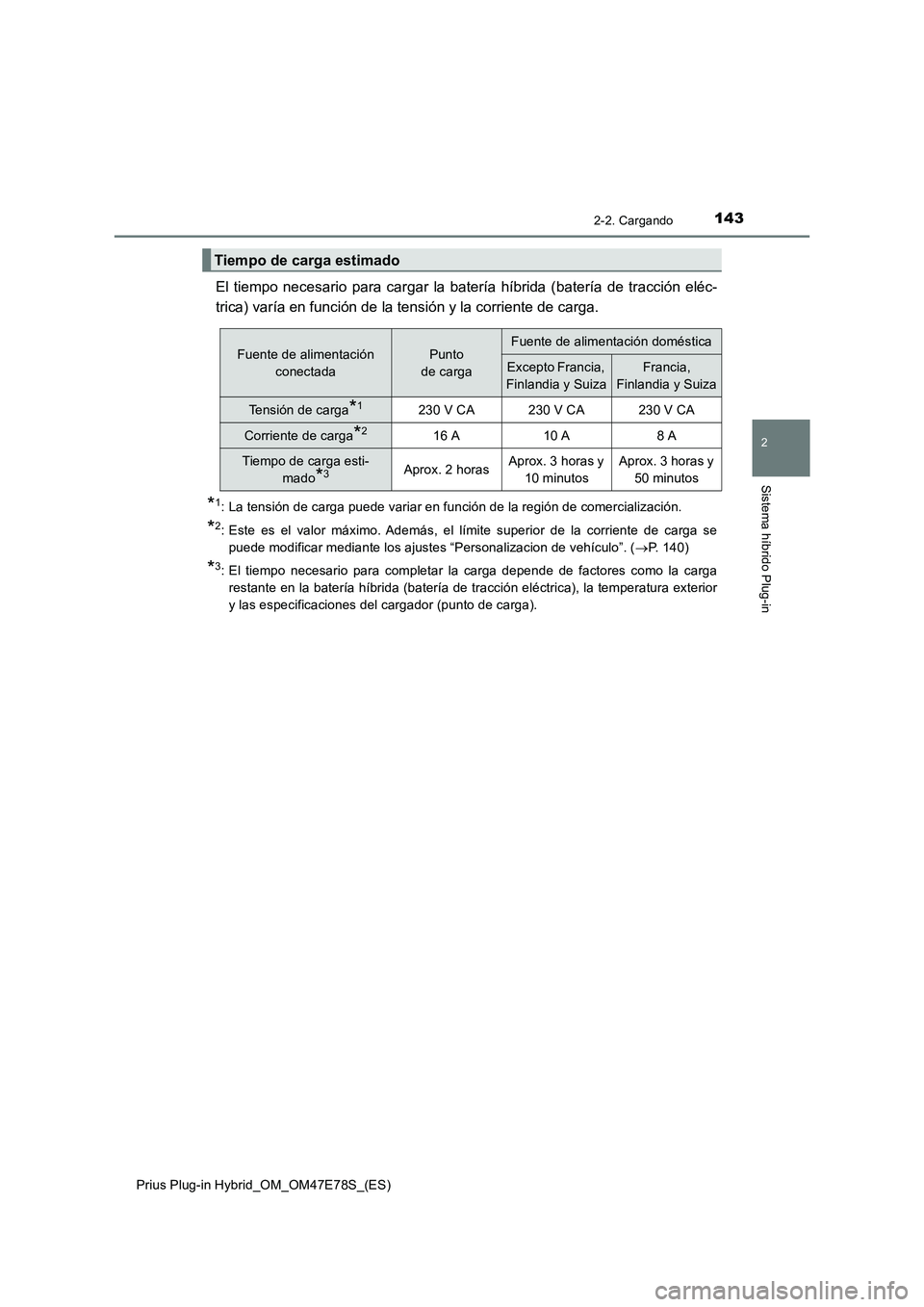

2022 TOYOTA PRIUS PLUG-IN HYBRID Manual del propietario (in Spanish)

1432-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
El tiempo necesario para cargar la batería híbrida (batería de tracción eléc-
trica) varía en función de la tensión y la corriente de carga.
*1: La tensión de carga puede variar en función de la región de comercialización.
*2: Este es el valor máximo. Además, el límite superior de la corriente de carga se
puede modificar mediante los ajustes “Personalizacion de vehículo”. (P. 140)
*3: El tiempo necesario para completar la carga depende de factores como la carga
restante en la batería híbrida (batería de tracción eléctrica), la temperatura exterior
y las especificaciones del cargador (punto de carga).
Tiempo de carga estimado
Fuente de alimentación
conectadaPunto
de cargaFuente de alimentación doméstica
Excepto Francia,
Finlandia y SuizaFrancia,
Finlandia y Suiza
Tensión de carga*1230 V CA230 V CA230 V CA
Corriente de carga*216 A10 A8A
Tiempo de carga esti-
mado
*3Aprox. 2 horasAprox. 3 horas y
10 minutosAprox. 3 horas y
50 minutos

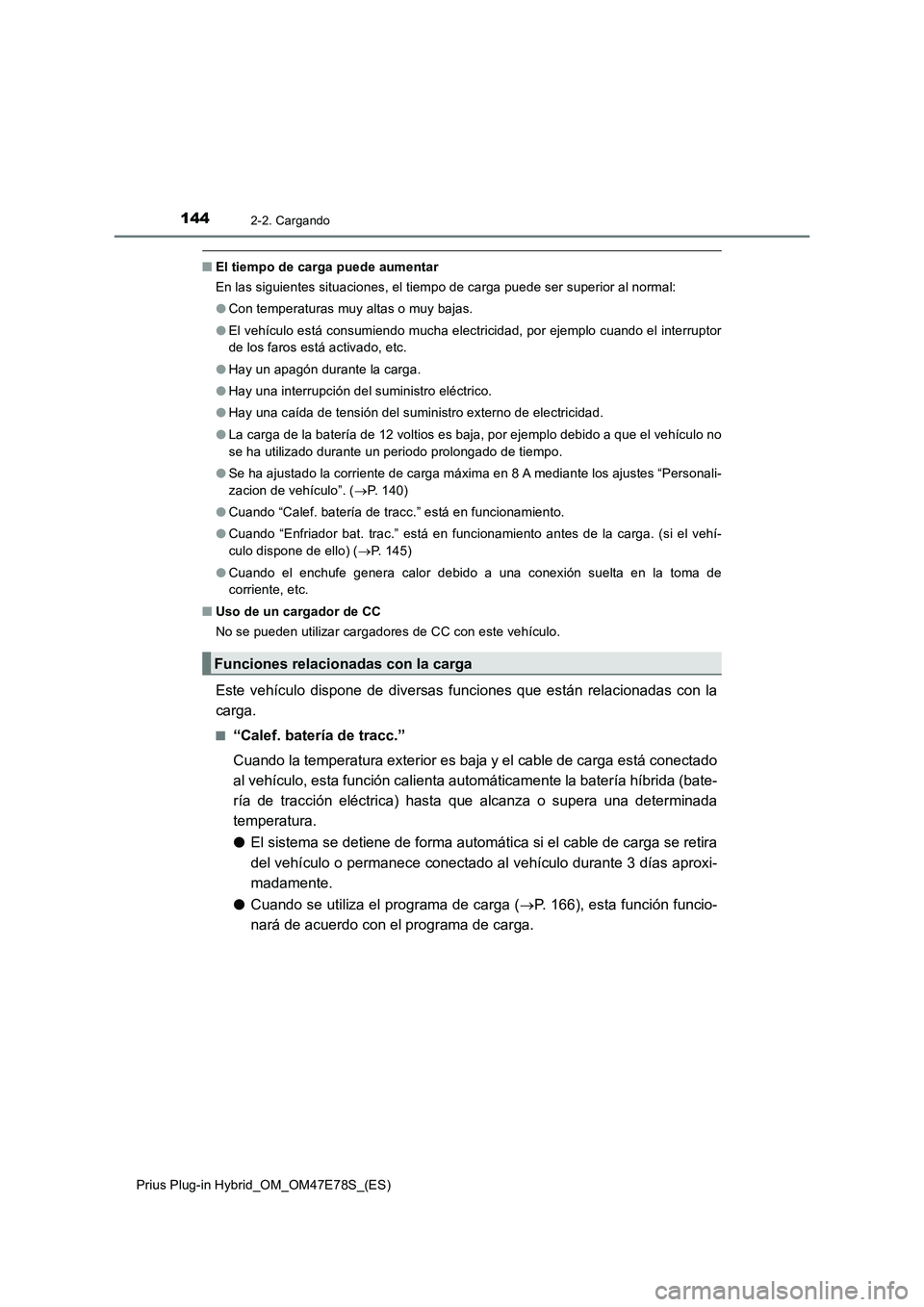

1442-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
QEl tiempo de carga puede aumentar
En las siguientes situaciones, el tiempo de carga puede ser superior al normal:
OCon temperaturas muy altas o muy bajas.
OEl vehículo está consumiendo mucha electricidad, por ejemplo cuando el interruptor
de los faros está activado, etc.
OHay un apagón durante la carga.
OHay una interrupción del suministro eléctrico.
OHay una caída de tensión del suministro externo de electricidad.
OLa carga de la batería de 12 voltios es baja, por ejemplo debido a que el vehículo no
se ha utilizado durante un periodo prolongado de tiempo.
OSe ha ajustado la corriente de carga máxima en 8 A mediante los ajustes “Personali-
zacion de vehículo”. (P. 140)
OCuando “Calef. batería de tracc.” está en funcionamiento.
OCuando “Enfriador bat. trac.” está en funcionamiento antes de la carga. (si el vehí-
culo dispone de ello) (P. 145)
OCuando el enchufe genera calor debido a una conexión suelta en la toma de
corriente, etc.
QUso de un cargador de CC
No se pueden utilizar cargadores de CC con este vehículo.
Este vehículo dispone de diversas funciones que están relacionadas con la
carga.
Q“Calef. batería de tracc.”
Cuando la temperatura exterior es baja y el cable de carga está conectado
al vehículo, esta función calienta automáticamente la batería híbrida (bate-
ría de tracción eléctrica) hasta que alcanza o supera una determinada
temperatura.
OEl sistema se detiene de forma automática si el cable de carga se retira
del vehículo o permanece conectado al vehículo durante 3 días aproxi-
madamente.
OCuando se utiliza el programa de carga (P. 166), esta función funcio-
nará de acuerdo con el programa de carga.
Funciones relacionadas con la carga

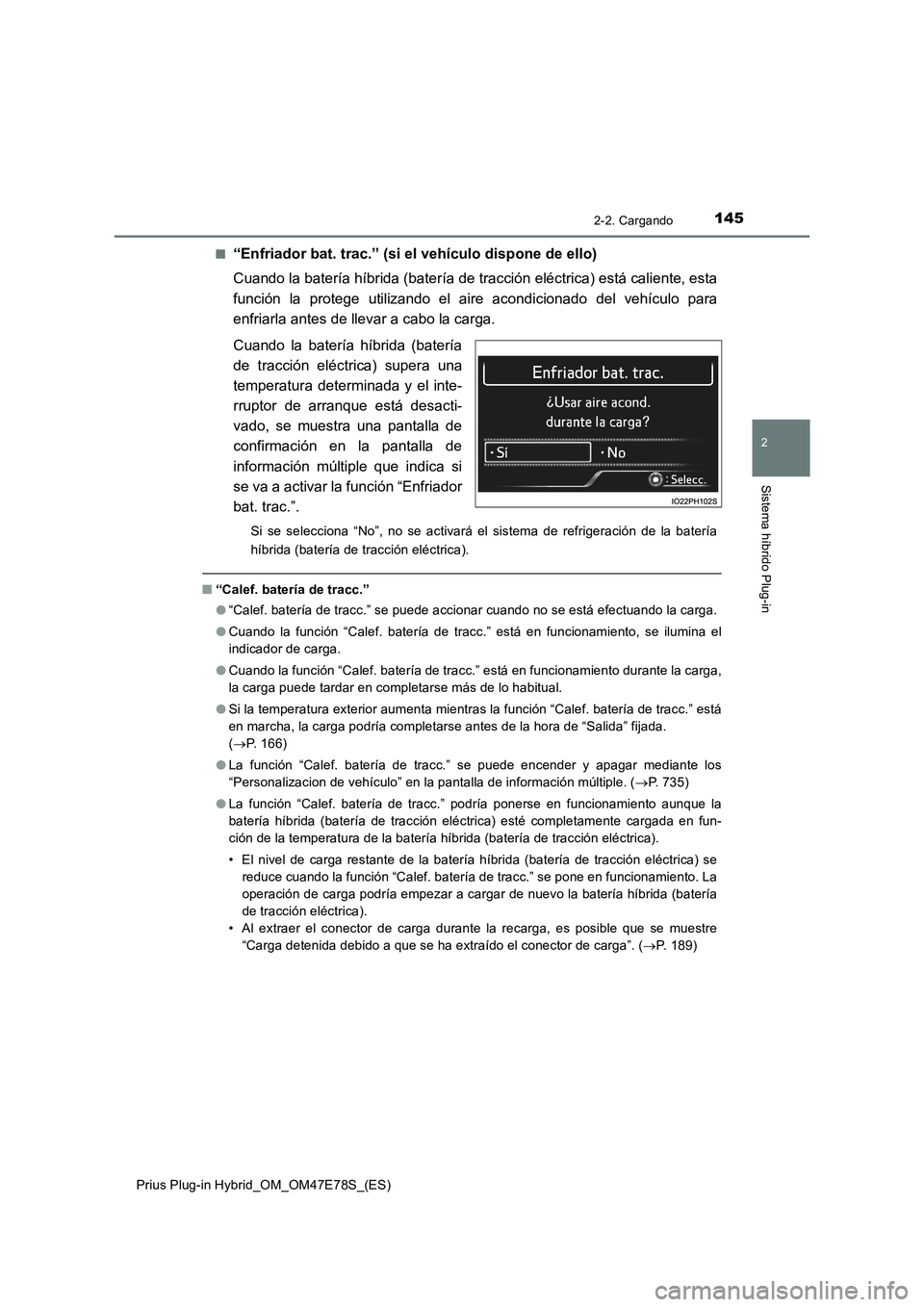

1452-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
“Enfriador bat. trac.” (si el vehículo dispone de ello)
Cuando la batería híbrida (batería de tracción eléctrica) está caliente, esta
función la protege utilizando el aire acondicionado del vehículo para
enfriarla antes de llevar a cabo la carga.
Cuando la batería híbrida (batería
de tracción eléctrica) supera una
temperatura determinada y el inte-
rruptor de arranque está desacti-
vado, se muestra una pantalla de
confirmación en la pantalla de
información múltiple que indica si
se va a activar la función “Enfriador
bat. trac.”.
Si se selecciona “No”, no se activará el sistema de refrigeración de la batería
híbrida (batería de tracción eléctrica).
Q“Calef. batería de tracc.”
O“Calef. batería de tracc.” se puede accionar cuando no se está efectuando la carga.
OCuando la función “Calef. batería de tracc.” está en funcionamiento, se ilumina el
indicador de carga.
OCuando la función “Calef. batería de tracc.” está en funcionamiento durante la carga,
la carga puede tardar en completarse más de lo habitual.
OSi la temperatura exterior aumenta mientras la función “Calef. batería de tracc.” está
en marcha, la carga podría completarse antes de la hora de “Salida” fijada.
(P. 166)
OLa función “Calef. batería de tracc.” se puede encender y apagar mediante los
“Personalizacion de vehículo” en la pantalla de información múltiple. (P. 735)
OLa función “Calef. batería de tracc.” podría ponerse en funcionamiento aunque la
batería híbrida (batería de tracción eléctrica) esté completamente cargada en fun-
ción de la temperatura de la batería híbrida (batería de tracción eléctrica).
• El nivel de carga restante de la batería híbrida (batería de tracción eléctrica) se
reduce cuando la función “Calef. batería de tracc.” se pone en funcionamiento. La
operación de carga podría empezar a cargar de nuevo la batería híbrida (batería
de tracción eléctrica).
• Al extraer el conector de carga durante la recarga, es posible que se muestre
“Carga detenida debido a que se ha extraído el conector de carga”. (P. 189)

1462-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q“Enfriador bat. trac.” (si el vehículo dispone de ello)
OCuando la batería híbrida (batería de tracción eléctrica) supera una temperatura
determinada y el interruptor de arranque está desactivado, se muestra una pantalla
de confirmación en la pantalla de información múltiple que indica si se va a activar la
función “Enfriador bat. trac.”. El sistema podrá utilizarse aproximadamente 5 minutos
después de seleccionar “Sí” en esta pantalla.
OUna vez iniciada la carga, la función “Enfriador bat. trac.” solo se pone en funciona-
miento si la temperatura de la batería híbrida (batería de tracción eléctrica) es ele-
vada.
OEl indicador de carga se ilumina cuando la función “Enfriador bat. trac.” está en
espera o en funcionamiento.
OLa función “Enfriador bat. trac.” permanecerá en funcionamiento como máximo
durante aproximadamente 30 minutos. No obstante, si se fija la hora de “Salida”
(P. 166) y no queda suficiente tiempo entre la hora actual y la hora de finalización
de la carga, la función “Enfriador bat. trac.” dejará de funcionar antes.
OCuando queda poca carga restante en la batería híbrida (batería de tracción eléc-
trica), la función “Enfriador bat. trac.” no se pondrá en funcionamiento aunque la
batería esté caliente.
OSi se realiza alguna de las siguientes acciones mientras la función “Enfriador bat.
trac.” está en funcionamiento, se detendrá la operación de refrigeración de la batería
híbrida (batería de tracción eléctrica).
• Se abre una puerta
• Se abre el capó
• El interruptor de arranque se coloca en un modo distinto al de desactivado
• Se dispara la alarma (si el vehículo dispone de ello) (P. 7 7 )
• La posición del cambio se coloca en una posición distinta de P
• Se acciona el sistema de aire acondicionado controlado a distancia (P. 538)
• La función “Cargar ahora” está en funcionamiento (P. 167)
• La carga restante en la batería híbrida (batería de tracción eléctrica) es inferior a
un límite determinado
OCuando se desactiva el interruptor de arranque, se muestra una pantalla de confir-
mación en la pantalla de información múltiple que indica si se va a activar la función
“Enfriador bat. trac.”. Esta pantalla de confirmación se puede activar y desactivar a
través de los ajustes de “Pers. ind.” en la pantalla de información múltiple (P. 254).
Sin embargo, cuando la pantalla de confirmación se ajusta en “Off”, la función
“Enfriador bat. trac.” no funcionará.
OLa función “Enfriador bat. trac.” utiliza potencia de la batería híbrida (batería de trac-
ción eléctrica) y de la fuente de alimentación externa.
• Mientras la función “Enfriador bat. trac.” está en funcionamiento, la carga restante
de la batería híbrida (batería de tracción eléctrica) aumenta y disminuye en un
rango determinado y no se incrementa como en la carga normal.
• Los cargadores reconocen el funcionamiento del “Enfriador bat. trac.” como si se
tratara de un proceso de carga. Los cargadores que calculan la tarifa en función
del tiempo de carga generarán una tarifa de carga.

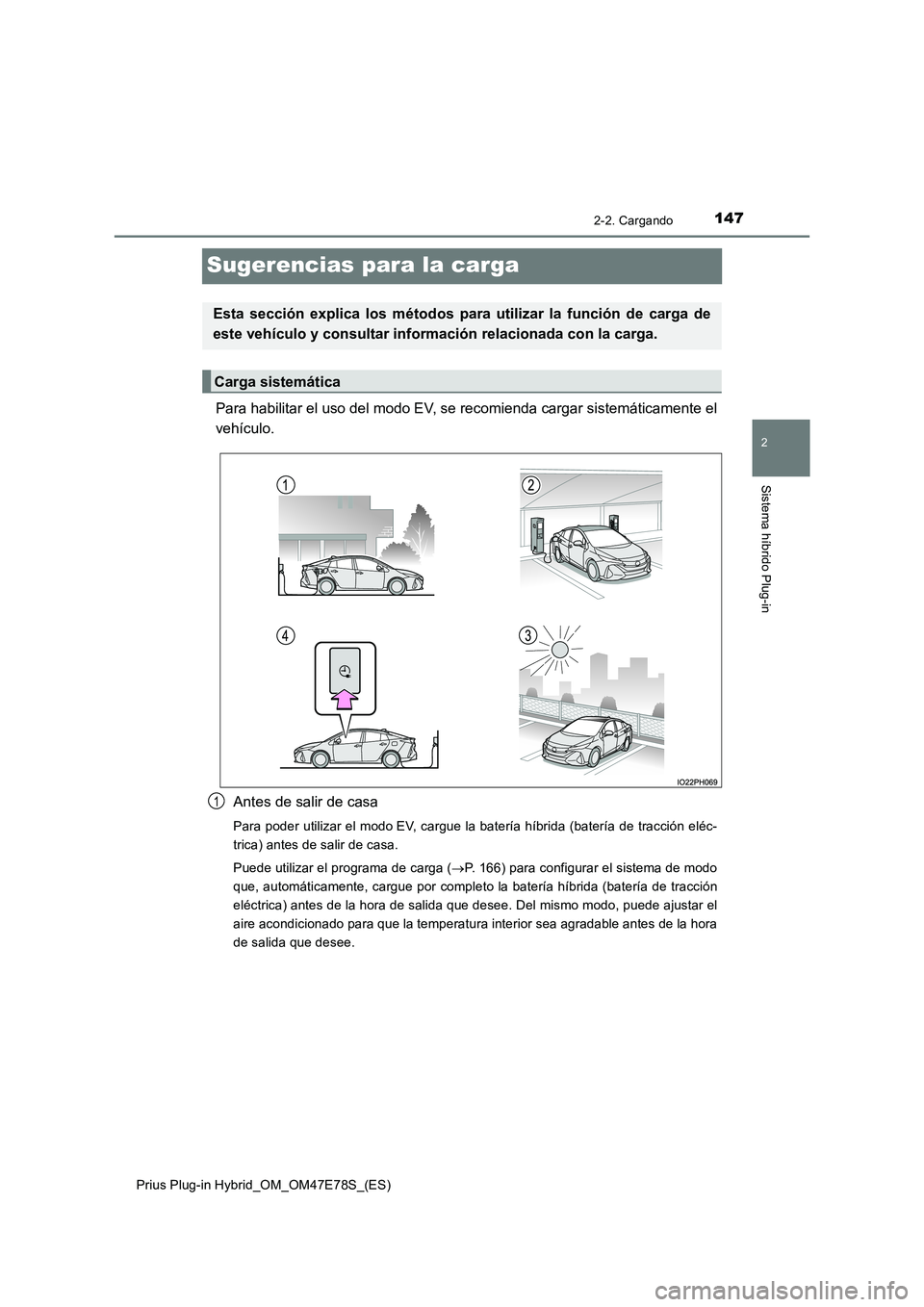

147
2
2-2. Cargando
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Sugerencias para la carga
Para habilitar el uso del modo EV, se recomienda cargar sistemáticamente el
vehículo.
Antes de salir de casa
Para poder utilizar el modo EV, cargue la batería híbrida (batería de tracción eléc-
trica) antes de salir de casa.
Puede utilizar el programa de carga ( P. 166) para configurar el sistema de modo
que, automáticamente, cargue por completo la batería híbrida (batería de tracción
eléctrica) antes de la hora de salida que desee. Del mismo modo, puede ajustar el
aire acondicionado para que la temperatura interior sea agradable antes de la hora
de salida que desee.
Esta sección explica los métodos para utilizar la función de carga de
este vehículo y consultar información relacionada con la carga.
Carga sistemática
1

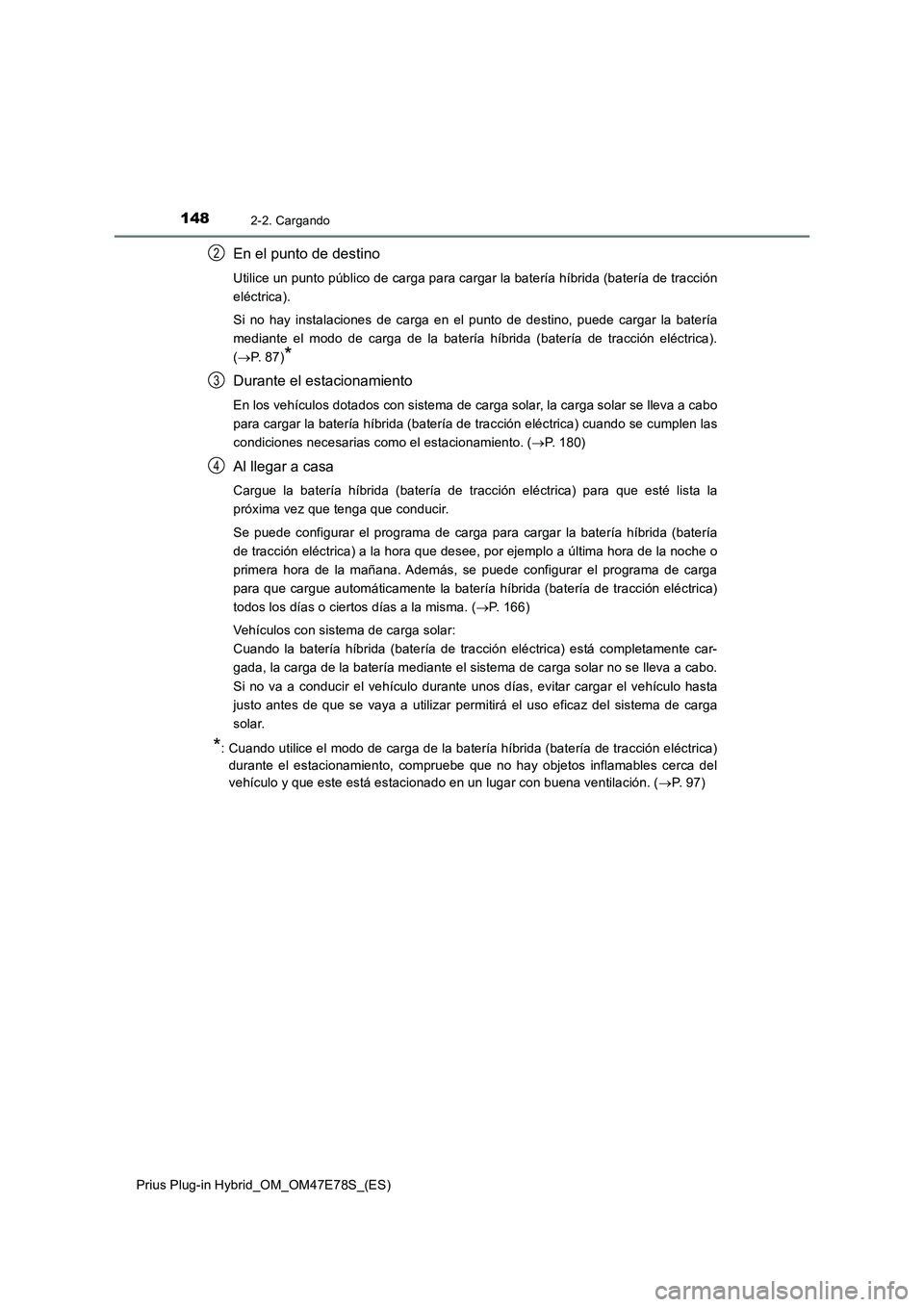

1482-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
En el punto de destino
Utilice un punto público de carga para cargar la batería híbrida (batería de tracción
eléctrica).
Si no hay instalaciones de carga en el punto de destino, puede cargar la batería
mediante el modo de carga de la batería híbrida (batería de tracción eléctrica).
(P. 8 7 )
*
Durante el estacionamiento
En los vehículos dotados con sistema de carga solar, la carga solar se lleva a cabo
para cargar la batería híbrida (batería de tracción eléctrica) cuando se cumplen las
condiciones necesarias como el estacionamiento. (P. 180)
Al llegar a casa
Cargue la batería híbrida (batería de tracción eléctrica) para que esté lista la
próxima vez que tenga que conducir.
Se puede configurar el programa de carga para cargar la batería híbrida (batería
de tracción eléctrica) a la hora que desee, por ejemplo a última hora de la noche o
primera hora de la mañana. Además, se puede configurar el programa de carga
para que cargue automáticamente la batería híbrida (batería de tracción eléctrica)
todos los días o ciertos días a la misma. (P. 166)
Vehículos con sistema de carga solar:
Cuando la batería híbrida (batería de tracción eléctrica) está completamente car-
gada, la carga de la batería mediante el sistema de carga solar no se lleva a cabo.
Si no va a conducir el vehículo durante unos días, evitar cargar el vehículo hasta
justo antes de que se vaya a utilizar permitirá el uso eficaz del sistema de carga
solar.
*: Cuando utilice el modo de carga de la batería híbrida (batería de tracción eléctrica)
durante el estacionamiento, compruebe que no hay objetos inflamables cerca del
vehículo y que este está estacionado en un lugar con buena ventilación. (P. 9 7 )
2
3
4

1492-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Puede mostrar y consultar información relacionada con la carga en la panta-
lla de información múltiple.
QDurante la carga
Al abrir alguna de las puertas
durante la carga, se pueden con-
sultar el estado de carga actual y el
tiempo restante para completar la
carga.
QCuando ha finalizado el proceso de carga
Una vez completado el proceso de
carga, la primera vez que se ponga
en marcha el sistema híbrido, apa-
recerá un mensaje en el que se
detallan los resultados de la carga.
Asimismo, si se lleva a cabo una
operación que detiene la carga o
se produce una situación en la que
la carga no se puede llevar a cabo,
se muestra un mensaje.
Si se muestra un mensaje, siga las instrucciones indicadas en la pantalla.
(P. 1 8 9 )
QVisualización de los instrumentos combinados durante la carga
Si transcurren aproximadamente 100 segundos desde que se puso el interruptor de
arranque en modo ON durante la carga, la pantalla se apagará de forma automática y
la pantalla desaparecerá.
Consulta de información relacionada con la carga

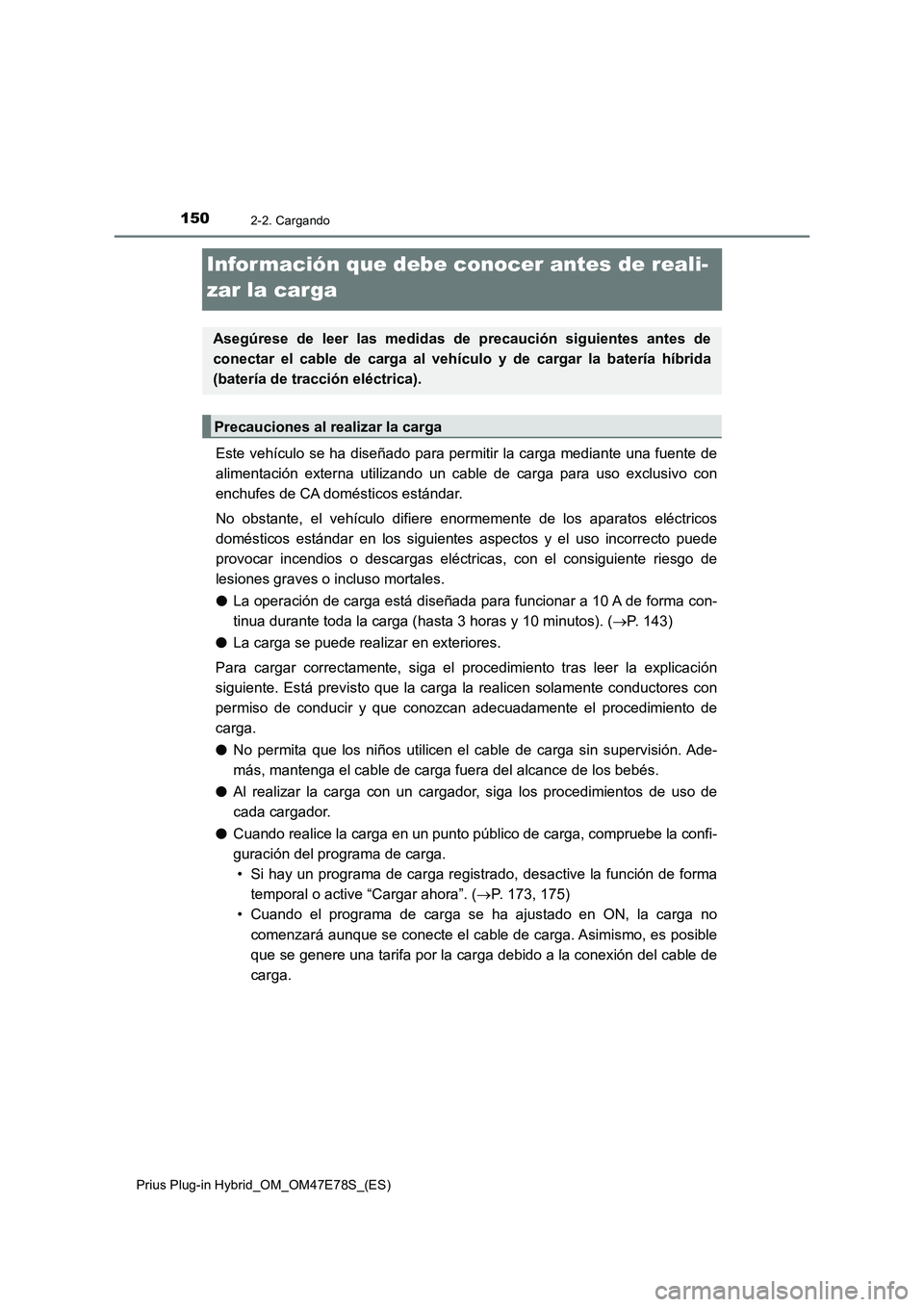

1502-2. Cargando
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Infor mación que debe conocer antes de reali-
zar la carga
Este vehículo se ha diseñado para permitir la carga mediante una fuente de
alimentación externa utilizando un cable de carga para uso exclusivo con
enchufes de CA domésticos estándar.
No obstante, el vehículo difiere enormemente de los aparatos eléctricos
domésticos estándar en los siguientes aspectos y el uso incorrecto puede
provocar incendios o descargas eléctricas, con el consiguiente riesgo de
lesiones graves o incluso mortales.
OLa operación de carga está diseñada para funcionar a 10 A de forma con-
tinua durante toda la carga (hasta 3 horas y 10 minutos). (P. 143)
OLa carga se puede realizar en exteriores.
Para cargar correctamente, siga el procedimiento tras leer la explicación
siguiente. Está previsto que la carga la realicen solamente conductores con
permiso de conducir y que conozcan adecuadamente el procedimiento de
carga.
ONo permita que los niños utilicen el cable de carga sin supervisión. Ade-
más, mantenga el cable de carga fuera del alcance de los bebés.
OAl realizar la carga con un cargador, siga los procedimientos de uso de
cada cargador.
OCuando realice la carga en un punto público de carga, compruebe la confi-
guración del programa de carga.
• Si hay un programa de carga registrado, desactive la función de forma
temporal o active “Cargar ahora”. (P. 173, 175)
• Cuando el programa de carga se ha ajustado en ON, la carga no
comenzará aunque se conecte el cable de carga. Asimismo, es posible
que se genere una tarifa por la carga debido a la conexión del cable de
carga.
Asegúrese de leer las medidas de precaución siguientes antes de
conectar el cable de carga al vehículo y de cargar la batería híbrida
(batería de tracción eléctrica).
Precauciones al realizar la carga
