2022 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

303
4
4-5. Používání podpůrných jízdních systémů
Jízda

3044-5. Používání podpůrných jízdních systémů

305
4
4-5. Používání podpůrných jízdních systémů
Jízda

3064-5. Používání podpůrných jízdních systémů
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Senzory Sledování slepého úhlu jsou nainstalovány uvnit ř na levé a pravé
straně zadního nárazníku. Dodržujte
následující pokyny, abyste zajistili správné fungování Sledování slepého
úhlu.
●Vždy udržujte se nzory a oblasti v jejich okolí na za dním nárazníku
čisté.
Pokud jsou senzo r nebo jeho okolní oblast na zadním ná razníku znečiště-
ny nebo pokryty s něhem, Sledování
slepého úhlu nemusí fungovat a zob- razí se výstražné hlášení ( S.294).
V této situaci očistěte nečistoty nebo
sníh a jeďte s vozidlem při splnění provozních podmínek funkce BSM
( S.308) přibližně 10 minut. Pokud
výstražné hlášení nezmizí, nechte vo- zidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
●Nepřipevňujte příslušenství, nálep-ky (včetně průhledných nálepek),
hliníkové pásky atd. na senzor
nebo jeho okolní o blast na zadním nárazníku.
●Nevystavujte senzor nebo jeho okolní oblast na z adním nárazníku
silnému nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může
selhat a vozidla nemusí být deteko-
vána správně. V následujících situacích nechte
vozidlo zkontrolova t kterýmkoliv au-
torizovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po- škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob- last na zadním nárazníku.
●Pokud je nutná de montáž/montáž nebo výměna senzoru nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí Sledování
slepého úhlu

307
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Vozidla, která mohou být deteko vána pomocí Sledování slepého úhlu
Sledování slepého úhlu používá zadní boční radarové senzory, ab y deteko-
valo vozidla za vámi, která jedou v sousedních jízdních pruzích , a informuje
řidiče o přítomnosti těchto voz idel pomocí indikátorů na vnějších zpětných
zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce Sledování slepého úhlu
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.
Činnost Sledování slepého úhlu

3084-5. Používání podpůrných jízdních systémů
■Sledování slepého úhlu je funkční,
když
Sledování slepého úhlu je funkční, když
jsou splněny všechny z následujících
podmínek:
●Sledování slepého úhlu je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■Sledování slepého úhlu bude de-
tekovat vozidlo, když
Sledování slepého úhlu bude detekovat
přítomnost vozidla v oblasti detekce
v následujících situacích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná
vozidla a podobné nehybné před-
měty
*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
●Sledování slepého úhlu nemusí de-
tekovat vozidla správně v následují-
cích situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí Sledování slepého
úhlu

309
4
4-5. Používání podpůrných jízdních systémů
Jízda
●Počet případů, kdy Sledování slepého
úhlu neopodstatněně detekuje vozi- dlo a/nebo objekt, se může zvýšit
v následujících situacích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Hatchback
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
Parkovací asistent
Toyota*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdále-
nost od vašeho vozidla
k objektům, např . zdi, a ta je
indikována pomocí multiinfor-
mačního displeje, průhledové-
ho displeje (je-li ve výbavě)
a bzučáku. Když používáte ten-
to systém, vždy kontrolujte
okolní prostor.
Součásti systému

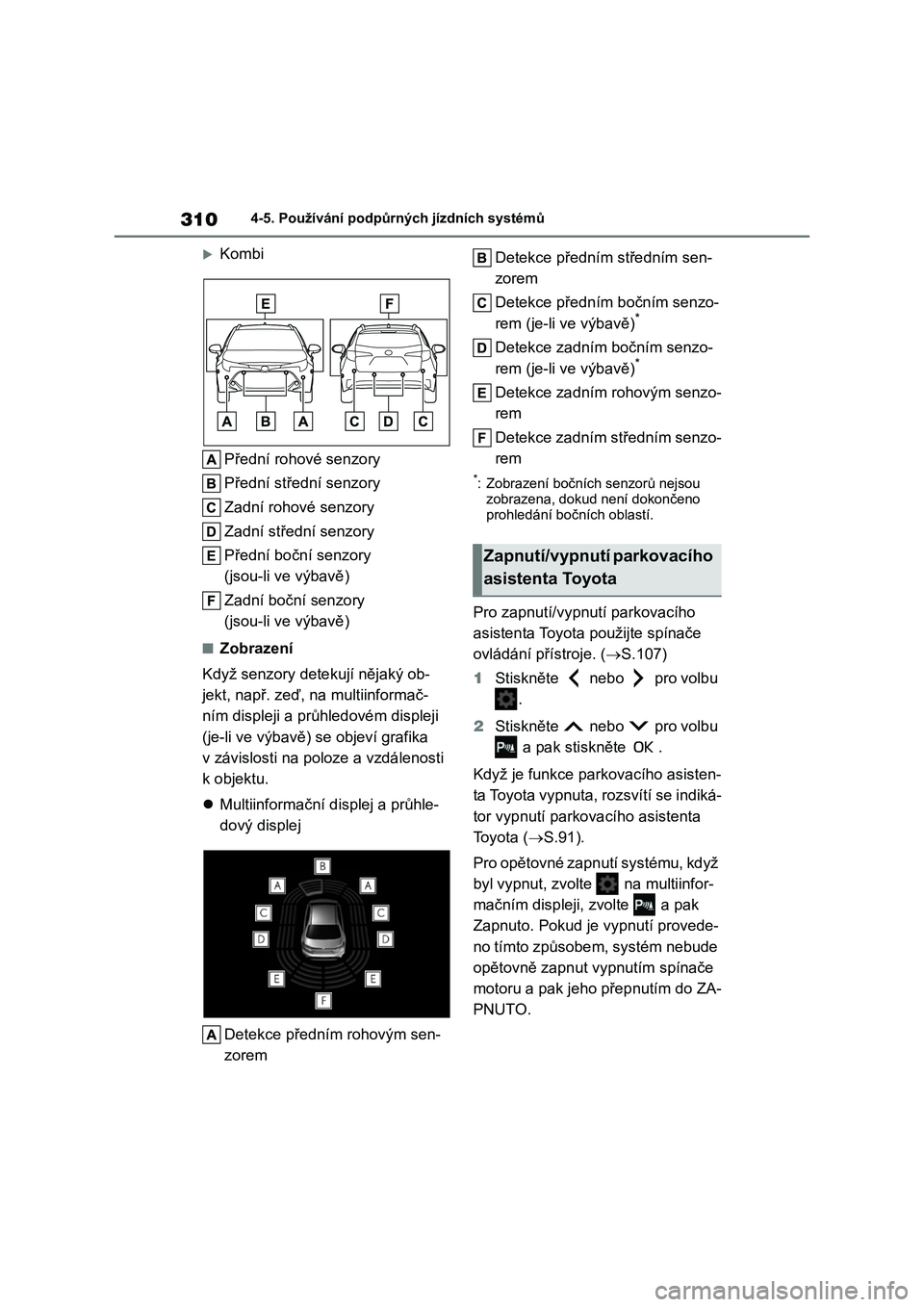

3104-5. Používání podpůrných jízdních systémů
Kombi
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
■Zobrazení
Když senzory detekují nějaký ob-
jekt, např. zeď, n a multiinformač-
ním displeji a průh ledovém displeji
(je-li ve výbavě) se objeví grafika
v závislosti na poloze a vzdálenosti
k objektu.
 Multiinformační displej a průhle-
dový displej
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce předním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
*: Zobrazení bočních senzorů nejsou
zobrazena, dokud není dokončeno
prohledání bočních oblastí.
Pro zapnutí/vypnutí parkovacího
asistenta Toyota použijte spínače
ovládání přístroje. ( S.107)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce parkovacího asisten-
ta Toyota vypnuta, rozsvítí se indiká-
tor vypnutí parkovacího asistenta
Toyota ( S.91).
Pro opětovné zapnutí systému, když
byl vypnut, zvolte na multiinfor-
mačním displeji, zvolte a pak
Zapnuto. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
motoru a pak jeho přepnutím do ZA-
PNUTO.
Zapnutí/vypnutí parkovacího
asistenta Toyota
