2022 TOYOTA AYGO X Instructieboekje (in Dutch)

287
6
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
QLedlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
ODimlicht (gloeilamp)
OGrootlicht (gloeilamp)
OParkeerlichten voor (gloeilamp)
ORichtingaanwijzers voor (gloeilamp)
OMistlampen voor
ORichtingaanwijzers opzij
ORichtingaanwijzers achter
OAchteruitrijlicht
OMistachterlicht
OKentekenplaatverlichting
QCondensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
OAls er erg veel condens aan de binnenzijde
van het koplampglas zit.
OAls de binnenzijde van de koplamp nat is
en blijft.
QBij het vervangen van lampen
→ Blz. 284
QDimlicht (gloeilamp)
1 Neem de stekker los.
2 Draai de lamphouder linksom.
3 Vervang de lamp.
4 Plaats de lamphouder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin.
Lampen vervangen
Aygo_X_OM_Europe_OM99V08E.book Page 287 Friday, October 29, 2021 2:39 PM

288
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud

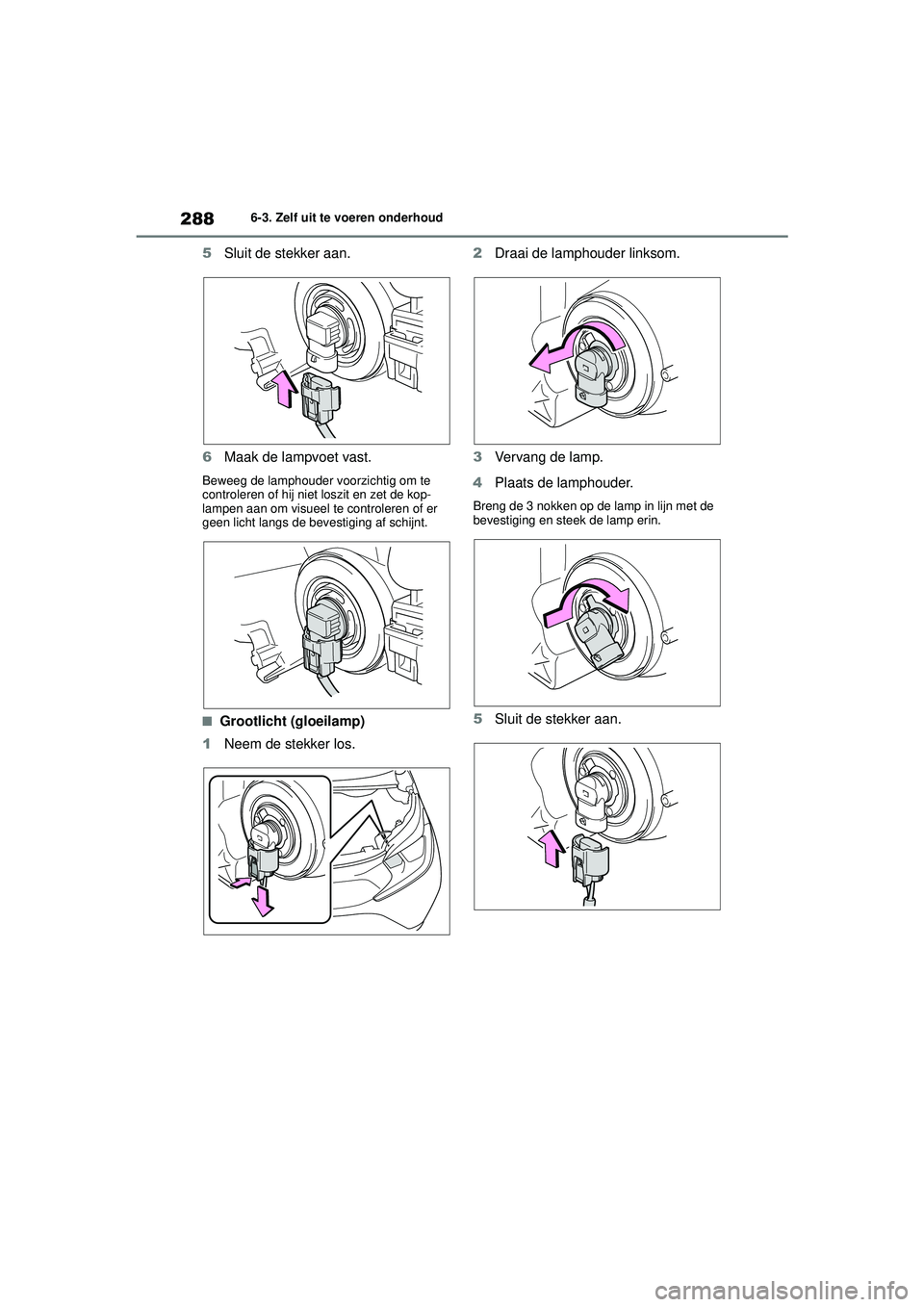

5Sluit de stekker aan.
6 Maak de lampvoet vast.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
QGrootlicht (gloeilamp)
1 Neem de stekker los. 2
Draai de lamphouder linksom.
3 Vervang de lamp.
4 Plaats de lamphouder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin.
5Sluit de stekker aan.
Aygo_X_OM_Europe_OM99V08E.book Page 288 Friday, October 29, 2021 2:39 PM

289
6
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

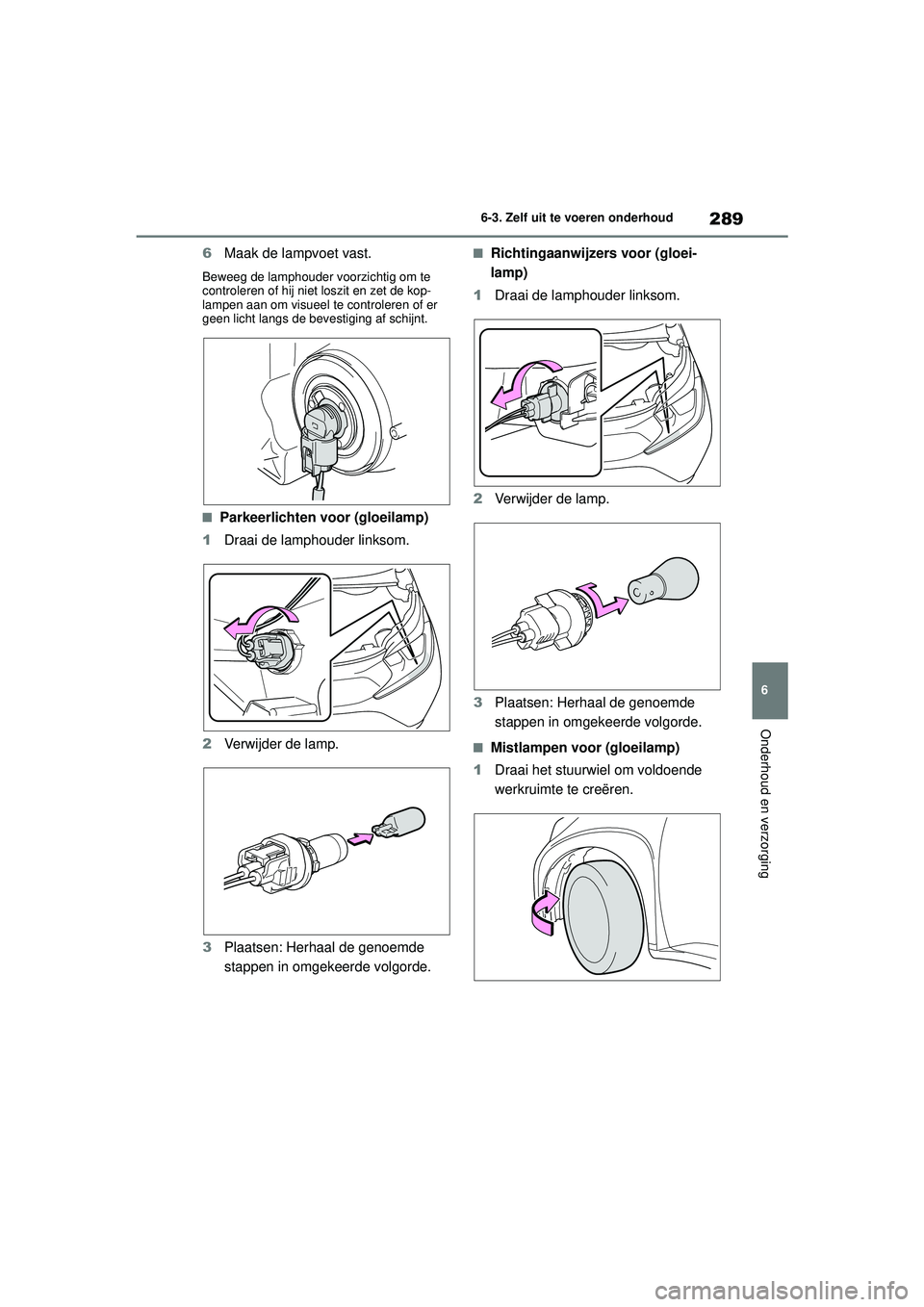

6Maak de lampvoet vast.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
QParkeerlichten voor (gloeilamp)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
QRichtingaanwijzers voor (gloei-
lamp)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
QMistlampen voor (gloeilamp)
1 Draai het stuurwiel om voldoende
werkruimte te creëren.
Aygo_X_OM_Europe_OM99V08E.book Page 289 Friday, October 29, 2021 2:39 PM

290
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud

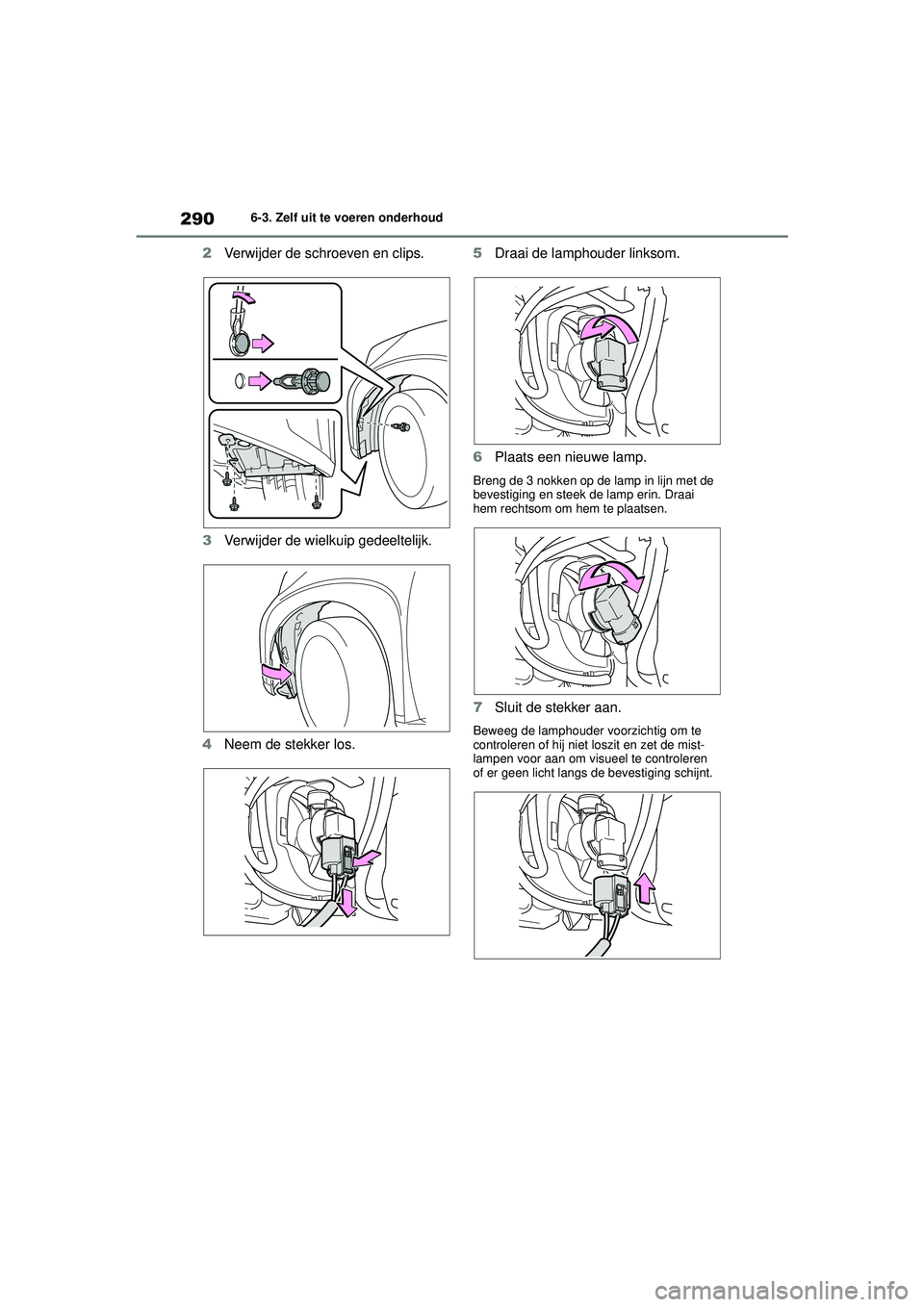

2Verwijder de schroeven en clips.
3 Verwijder de wielkuip gedeeltelijk.
4 Neem de stekker los. 5
Draai de lamphouder linksom.
6 Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin. Draai
hem rechtsom om hem te plaatsen.
7Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de mist-
lampen voor aan om visueel te controleren
of er geen licht langs de bevestiging schijnt.
Aygo_X_OM_Europe_OM99V08E.book Page 290 Friday, October 29, 2021 2:39 PM

291
6
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

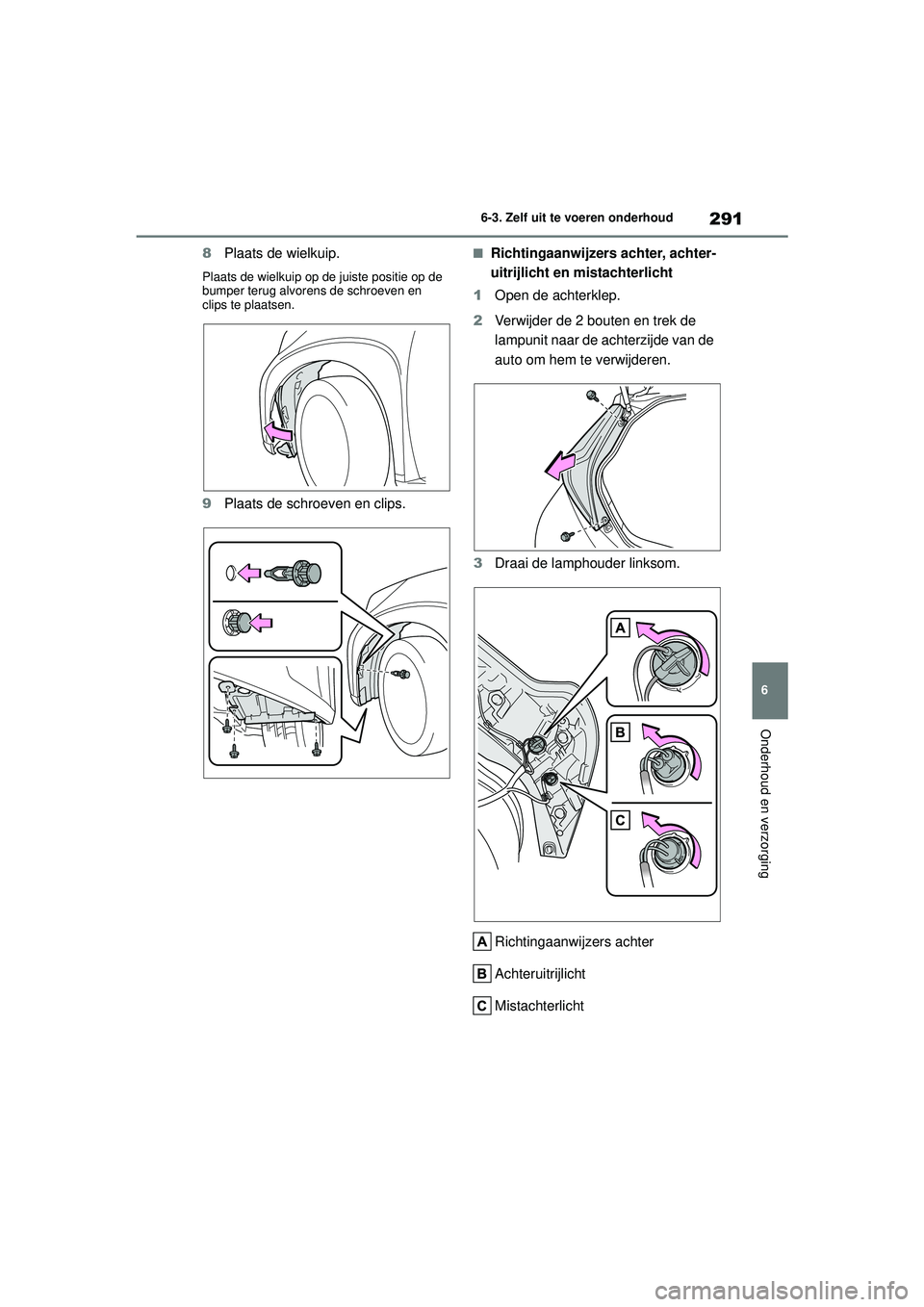

8Plaats de wielkuip.
Plaats de wielkuip op de juiste positie op de
bumper terug alvorens de schroeven en
clips te plaatsen.
9Plaats de schroeven en clips.
QRichtingaanwijzers achter, achter-
uitrijlicht en mistachterlicht
1 Open de achterklep.
2 Verwijder de 2 bouten en trek de
lampunit naar de achterzijde van de
auto om hem te verwijderen.
3 Draai de lamphouder linksom.
Richtingaanwijzers achter
Achteruitrijlicht
Mistachterlicht
Aygo_X_OM_Europe_OM99V08E.book Page 291 Friday, October 29, 2021 2:39 PM

292
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud

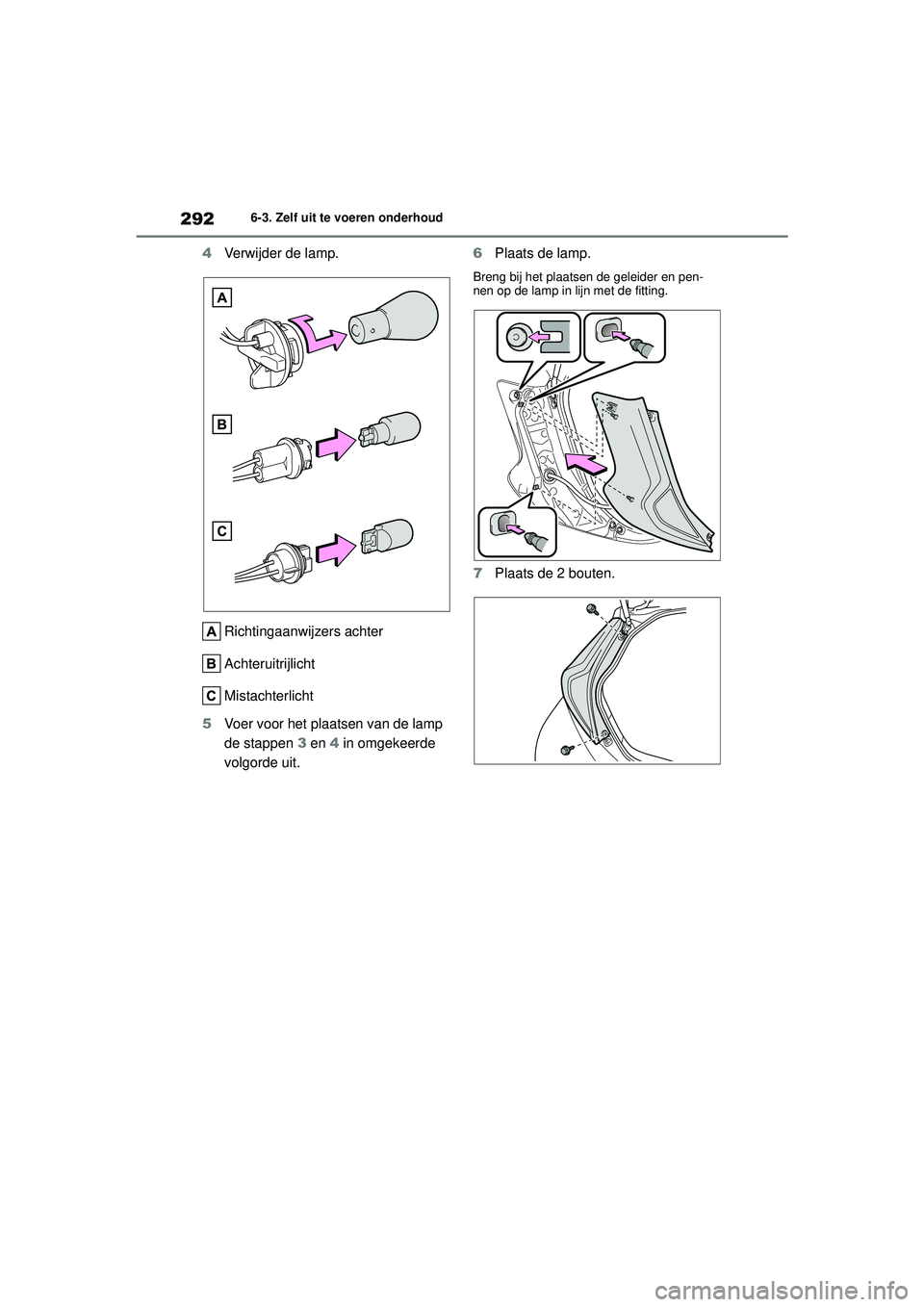

4Verwijder de lamp.
Richtingaanwijzers achter
Achteruitrijlicht
Mistachterlicht
5 Voer voor het plaatsen van de lamp
de stappen 3 en 4 in omgekeerde
volgorde uit. 6
Plaats de lamp.
Breng bij het plaatsen de geleider en pen-
nen op de lamp in lijn met de fitting.
7Plaats de 2 bouten.
Aygo_X_OM_Europe_OM99V08E.book Page 292 Friday, October 29, 2021 2:39 PM

293
6
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
QKentekenplaatverlichting
1 Verwijder de lichtmodule.
1 Steek een sleufkopschroeven-
draaier of iets dergelijks in de ope-
ning.
2 Kantel de schroevendraaier in de
richting van de pijl, zoals aange-
geven in de afbeelding, om het
bevestigingsgedeelte los te nemen.
3 Verwijder de lichtunit zoals aange-
geven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met tape om schade aan de auto te
voorkomen.
2Draai de lamphouder linksom en
verwijder hem.
3 Verwijder de lamp.
4 Plaats een nieuwe lamp.
Aygo_X_OM_Europe_OM99V08E.book Page 293 Friday, October 29, 2021 2:39 PM

294
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
5Plaats de lamphouder.
Draai de lamphouder rechtsom en zet hem
vast.
6Plaats de lichtunit.
WAARSCHUWING
QLampen vervangen
OSchakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lampen zijn afgekoeld. De lampen kun-
nen erg heet worden en brandwonden
veroorzaken.
ORaak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek
om te voorkomen dat er vocht of olie op
de lamp komt. Als de lamp een kras
heeft of is gevallen, kan deze defect
raken of breken.
OZorg ervoor dat de lamp en de borgclips
goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken,
kan brand ontstaan of kan water binnen-
dringen in de lichtunit. Hierdoor kan de
lamp beschadigd raken en kan con-
densvorming in het lampglas optreden.
OProbeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Anders kunt u dodelijk of ernstig letsel
oplopen door een elektrische schok.
QVoorkomen van schade en brand
OControleer of de lampen en borgclips
goed vastzitten.
OControleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
