2022 PEUGEOT PARTNER Návod na použití (in Czech)

167
Jízda
6v situaci prudkého slunečního světla nebo
nedostatečného osvětlení .
Překážky se mohou zdát vzdálenější,
než skutečně jsou.
Při parkování a změnách jízdních pruhů je
důležité stále kontrolovat boční strany vozidla
ve vnějších zpětných zrcátkách.
Informace o okolí vozidla jsou také doplněny
zadními parkovacími senzory.
Provozní omezení
Je možné, že funkce systému bude přerušena
(nebo vyřazena) a nebude fungovat v těchto
situacích:
–

Na zadních výklopných dveřích nebo na
bočních křídlových dveřích je namontovaný
nosič kol (podle verze).
–


Na tažném zařízení je připojený přívěs.
–


Při jízdě s
otevřenými dveřmi.
Dbejte na to, aby kamera nebyla zakrytá
(nálepkou, nosičem jízdních kol apod.).
Zorné pole kamery se může lišit
v závislosti na zatížení vozidla.
Doporučení pro údržbu
Při nepříznivém nebo zimním počasí si ověřte,
že kamera není zakryta blátem, námrazou nebo
sněhem.
Pravidelně kontrolujte čistotu objektivu kamery.
V případě potřeby očistěte kameru měkkou a
suchou utěrkou.
Při mytí vozidla vysokotlakým proudem
vody dbejte na minimální vzdálenost trysky
od
snímačů a kamer nejméně 30 cm.
Surround Rear Vision

Další informace viz Všeobecná
doporučení k použití jízdních
a

manévrovacích asistentů .
Při zapnutém zapalování používá tento systém
dvě kamery k
zobrazení pohledů blízkého okolí
vozidla na reprodukčním displeji (u výbavy
pevné přepážky nebo u skříňové dodávky) ke
zlepšení viditelnosti slepého úhlu na straně
spolujezdce a zadní části vozidla.
Tento systém obsahuje tři dílčí funkce:




– Pohled strany spolujezdce : ukazuje oblast
vozidla na straně spolujezdce.
Oranžová čára
1 znázorňuje vzdálenost 5 m od
zadního nárazníku.




– Přehledový pohled dozadu : ukazuje oblast
vzadu pohledem do dálky .
Oranžová čára 1 znázorňuje vzdálenost 5
m od
zadního nárazníku.

168
Jízda



– Vizuální couvací asistent : ukazuje pohled na
oblast blízko zadní části vozidla.
Modré kótovací čáry 1 znázorňují šířku vozidla
s
vyklopenými vnějšími zpětnými zrcátky.
Červená čára 2 znázorňuje vzdálenost 30
cm
od zadního nárazníku, dvě zelené čáry 3 a 4
znázorňují vzdálenost 1
m, resp. 2 m.
Modré oblouky 5 se zobrazují postupně; jsou
založeny na poloze volantu a znázorňují poloměr
otáčení vozidla.
Oranžové čárky 6 znázorňují poloměry otevření
zadních dveří.
Za jízdy a během manévrů řízení stále
kontrolujte situaci ve vnějších zpětných
zrcátkách.
Zadní kamerou nemusejí být určité
položky vidět.
Když je jas obrazovky snížen pomocí
reostatu osvětlení vozidla, nemusejí se
určitá vozidla (tmavé barvy, vypnutá světla)
téměř nebo vůbec zobrazit.
Kvalitu obrazu mohou snižovat vnější
podmínky (déšť, nečistoty, prach), okolní
prostředí, jízdní režimy a světelné podmínky
(noc, nízké slunce).
Obraz může být tmavší a s
nižším
kontrastem při přítomnosti oblastí ve stínu či
v

situaci prudkého slunečního světla nebo
nedostatečného osvětlení .
Překážky se mohou zdát vzdálenější,
než skutečně jsou.
Při parkování a změnách jízdních pruhů je
důležité stále kontrolovat boční strany vozidla
ve vnějších zpětných zrcátkách.
Informace o okolí vozidla jsou také doplněny
zadními parkovacími senzory.
Aktivace / deaktivace
Systém se spustí, když je zapnuto zapalování.




► Při zapnutém zapalování stiskněte tlačítko 2
pro zapnutí / vypnutí reprodukčního displeje.
Zobrazí se zpráva.
►

T
uto zprávu zaznamenejte a potvrďte
tlačítkem 1, které odpovídá možnosti „Přijmout“.
Zobrazí se reprodukční displej.
►

Pro vypnutí reprodukčního displeje stiskněte
tlačítko

2 při spuštěném motoru.
Funkce se automaticky pozastaví
(reprodukční displej zšedne) při
couvání, rychlosti vyšší než 15
km/h.
Funkce se znovu spustí, jakmile vozidlo opět
jede rychlostí nižší než tato prahová hodnota.
Ovládání
► Při zařazení neutrálu se jako výchozí
zobrazí kontrolní zadní pohled .

169
Jízda
6► Při zařazení zpětného chodu se na
obrazovce zobrazí vizuální pomoc při couvání
(i
když je vypnutá).


► Zobrazení změníte stiskem konce ovladače
světel nebo příslušného tlačítka pod obrazovkou.


Rekonstrukce okolí bude prováděna přes
kontrolní zadní zobrazení nebo boční
zobrazení u
spolujezdce .
Provozní omezení
Je možné, že funkce systému bude přerušena
(nebo vyřazena) a
nebude fungovat v těchto
situacích:
–

Na zadních výklopných dveřích nebo na
bočních křídlových dveřích je namontovaný
nosič kol (podle verze).
–


Na tažném zařízení je připojený přívěs.
–


Při jízdě s
otevřenými dveřmi.
Dbejte na to, aby kamera nebyla zakrytá
(nálepkou, nosičem jízdních kol apod.).
Zorné pole zadní kamery ( kontrolní
zadní zobrazení a vizuální pomoc při
couvání) se mohou lišit v
závislosti na
zatížení vozidla.
Pokud se boční křídlové dveře otevřou
během používání kontrolního zadního
zobrazení nebo vizuální pomoci při
couvání, obrazovka při zařazení rychlostního
stupně pro jízdu vpřed nebo vzad zešedne.
Pokud se přední dveře spolujezdce otevřou
během používání bočního zobrazení
u

spolujezdce při zařazení rychlostního
stupně pro jízdu vpřed nebo vzad, obrazovka
zešedne.
Pokud je ke kouli tažného zařízení
připojen přívěs a je zařazen zpětný chod,
nebude vizuální pomoc při couvání
fungovat, dokud přívěs nebude odpojen. Nyní
bude jako výchozí zobrazení sloužit kontrolní
zadní pohled .
Pokud vznikne porucha systému, obraťte
se na servis sítě PEUGEOT, aby nevnikly
bezpečnostní problémy.
Visiopark 1

Další informace viz Všeobecná
doporučení k použití jízdních a
manévrovacích asistentů .


Jakmile je zařazena zpátečka při běžícím
motoru, zobrazuje tento systém na dotykové
obrazovce pohledy na blízké okolí vozidla
pomocí kamery v
zadní části vozidla.

170
Jízda




Obrazovka je rozdělena do dvou částí
s kontextovým pohledem a pohledem shora na
vozidlo v
jeho blízkém okolí.
Pohled shora na vozidlo je doplněn údaji ze
systému parkovacího asistenta.
Zobrazit lze různé kontextové pohledy:
–

standardní pohled,
–


pohled 180°,
–


přiblížený pohled.
Standardně je aktivován

AUTOM. režim.
V
tomto režimu zvolí systém nejlepší pohled pro
zobrazení (standardní či přiblížený).
Typ pohledu můžete kdykoli během manévru
změnit.
Při vypnutí zapalování se stav systému neuloží
do paměti.
Princip činnosti

Během řídicího manévru při nízké rychlosti se
snímá obraz blízkého okolí vozidla pomocí zadní
kamery.
Spolu s
průběhem manévru se v reálném čase
generuje obraz blízkého okolí vozidla z
pohledu
nad ním (prostor ohraničený čtyřmi růžky).
Obraz usnadňuje zarovnání vozidla při parkování
a umožňuje zviditelnění překážek v
blízkosti
vozidla. Zůstane-li vozidlo příliš dlouho nehybné,
dojde k
automatickému skrytí obrazu.
Výhled dozadu

Kameru umístěnou ve výklopných zadních
dveřích aktivujete tak, že zařadíte zpátečku
a nepřekročíte rychlost 10 km/h.
Systém je deaktivován:
–

automaticky při rychlosti vyšší než přibližně
10

km/h,
–

automaticky při otevření výklopných zadních
dveří,
–


při vyřazení zpátečky (obraz zůstane zobrazen
ještě 7

sekund),
–

stisknutím bílé šipky v
levém horním rohu
dotykové obrazovky.
Režim AUTO

Tento režim je standardně aktivován.
Pomocí senzorů v zadním nárazníku se
pohled automaticky změní z
pohledu dozadu
(standardní) na pohled shora (zvětšený)
na vozidlo, které se přiblíží k
překážce při
manévrování na úrovni červené čáry (méně než
30
cm).

171
Jízda

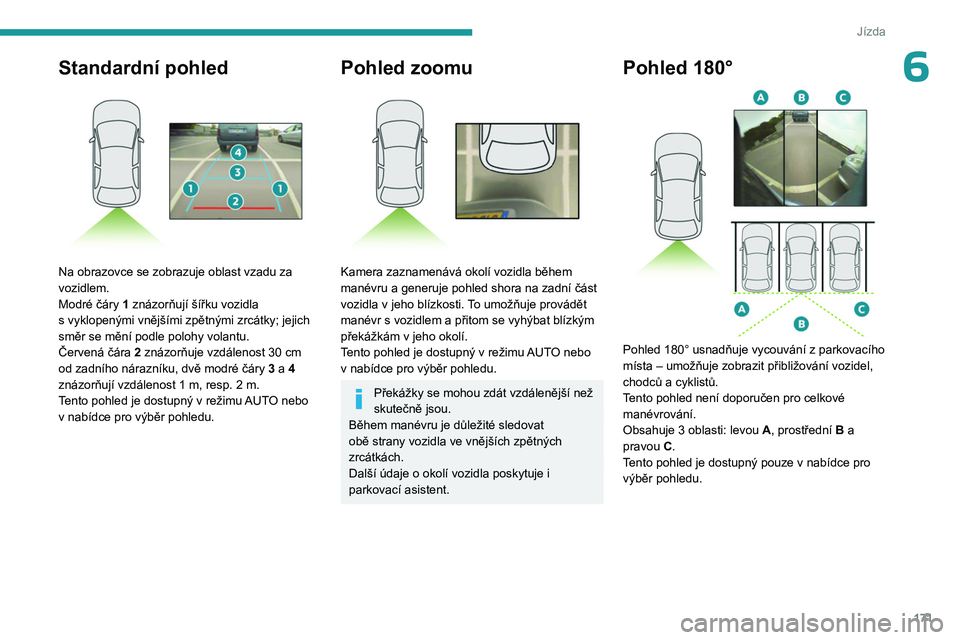

6Standardní pohled

Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Modré čáry 1 znázorňují šířku vozidla
s vyklopenými vnějšími zpětnými zrcátky; jejich
směr se mění podle polohy volantu.
Červená čára 2 znázorňuje vzdálenost 30
cm
od zadního nárazníku, dvě modré čáry 3 a 4
znázorňují vzdálenost 1
m, resp. 2 m.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Pohled zoomu

Kamera zaznamenává okolí vozidla během
manévru a generuje pohled shora na zadní část
vozidla v jeho blízkosti. To umožňuje provádět
manévr s
vozidlem a přitom se vyhýbat blízkým
překážkám v
jeho okolí.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Překážky se mohou zdát vzdálenější než
skutečně jsou.
Během manévru je důležité sledovat
obě strany vozidla ve vnějších zpětných
zrcátkách.
Další údaje o okolí vozidla poskytuje i
parkovací asistent.
Pohled 180°

Pohled 180° usnadňuje vycouvání z parkovacího
místa – umožňuje zobrazit přibližování vozidel,
chodců a cyklistů.
T
ento pohled není doporučen pro celkové
manévrování.
Obsahuje 3 oblasti: levou A, prostřední B a
pravou C.
Tento pohled je dostupný pouze v
nabídce pro
výběr pohledu.

172
Jízda

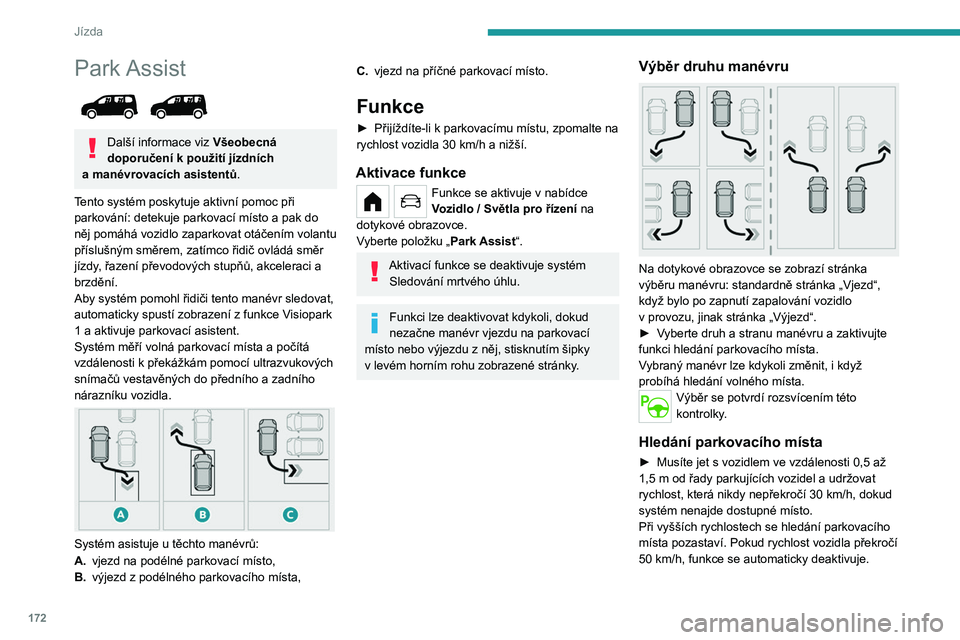

Park Assist

Další informace viz Všeobecná
doporučení k použití jízdních
a

manévrovacích asistentů .
Tento systém poskytuje aktivní pomoc při
parkování: detekuje parkovací místo a pak do
něj pomáhá vozidlo zaparkovat otáčením volantu
příslušným směrem, zatímco řidič ovládá směr
jízdy, řazení převodových stupňů, akceleraci a
brzdění.
Aby systém pomohl řidiči tento manévr sledovat,
automaticky spustí zobrazení z
funkce Visiopark
1 a

aktivuje parkovací asistent.
Systém měří volná parkovací místa a počítá
vzdálenosti k
překážkám pomocí ultrazvukových
snímačů vestavěných do předního a zadního
nárazníku vozidla.


Systém asistuje u těchto manévrů:
A. vjezd na podélné parkovací místo,
B. výjezd z
podélného parkovacího místa,
C.vjezd na příčné parkovací místo.
Funkce
► Přijíždíte-li k parkovacímu místu, zpomalte na
rychlost vozidla 30 km/h a nižší.
Aktivace funkce
Funkce se aktivuje v nabídce
V ozidlo / Světla pro řízení na
dotykové obrazovce.
Vyberte položku „ Park Assist“.
Aktivací funkce se deaktivuje systém
Sledování mrtvého úhlu.
Funkci lze deaktivovat kdykoli, dokud
nezačne manévr vjezdu na parkovací
místo nebo výjezdu z
něj, stisknutím šipky
v

levém horním rohu zobrazené stránky.
Výběr druhu manévru

Na dotykové obrazovce se zobrazí stránka
výběru manévru: standardně stránka „Vjezd“,
když bylo po zapnutí zapalování vozidlo
v provozu, jinak stránka „Výjezd“.
►

V
yberte druh a stranu manévru a zaktivujte
funkci hledání parkovacího místa.
Vybraný manévr lze kdykoli změnit, i když
probíhá hledání volného místa.
Výběr se potvrdí rozsvícením této
kontrolky.
Hledání parkovacího místa
► Musíte jet s vozidlem ve vzdálenosti 0,5 až
1,5 m od řady parkujících vozidel a udržovat
rychlost, která nikdy nepřekročí 30
km/h, dokud
systém nenajde dostupné místo.
Při vyšších rychlostech se hledání parkovacího
místa pozastaví. Pokud rychlost vozidla překročí
50
km/h, funkce se automaticky deaktivuje.

173
Jízda
6Pro „paralelní“ parkování musíte najít
místo, jehož délka je minimálně rovná
délce vozidla plus 0,6
m.
Pro „kolmé“ parkování musíte najít místo,
jehož šířka je minimálně rovná šířce vozidla
plus 0,7
m.
Pokud byly v nabídce Světla pro řízení /
V ozidlo na dotykové obrazovce
deaktivovány parkovací senzory, budou při
aktivaci tohoto systému automaticky znovu
aktivovány.


Když systém najde volné místo, zobrazí se na
pohledu pro parkování „ OK“ a
zazní zvukový
signál.
Příprava na manévr
► Jeďte velmi pomalu, dokud se nezobrazí
žádost o zastavení vozidla: „ Zastavte vozidlo
“
spolu se značkou „ STOP“ a zvukovým signálem. Po zastavení vozidla se na obrazovce zobrazí
stránka s
pokyny.
►
Při přípravě na manévr postupujte podle
pokynů.
Začátek manévru je indikován zprávou „ Probíhá
manévr “ spolu se zvukovým signálem.
Jízda dozadu je indikována touto zprávou:
„
Pusťte volant, zařaďte zpátečku“.
Automaticky se zaktivuje funkce Visiopark 1 a
parkovací asistent, které vám během manévru
pomohou sledovat blízké okolí vozidla.
Během manévru
Systém ovládá řízení vozidla. Dává pokyny
o směru manévru při nájezdu a výjezdu u
podélného parkování a při všech manévrech u
příčného parkování.
T
yto pokyny jsou zobrazeny v podobě symbolu
spolu se zprávou:
„couvejte“;
„jeďte dopředu“.
Stav manévrování je indikován těmito symboly:
manévr probíhá (zelená);
manévr zrušen či ukončen (červená)
(šipky indikují, že řidič musí opět převzít
kontrolu nad vozidlem).
Maximální rychlost během manévru je
indikována těmito symboly:
77 km/h, pro vjezd na parkovací místo;
55 km/h, pro výjezd z parkovacího místa.
Během fází manévrování provádí tento
systém rychlé otáčky volantem: nedržte
volant ani nedávejte ruce mezi jeho ramena.
Pozor na jakýkoli předmět, jenž by mohl
manévr narušit (volné oblečení, šála, kravata
atd.). Riziko zranění!
Je odpovědností řidiče nepřetržitě sledovat
silniční provoz, zejména pak vozidla
přijíždějící vaším směrem.
Řidič musí ověřit, že vozidlu nebrání v
jízdě
po trase žádné předměty ani osoby.
Obrazy z kamer(y), které se zobrazují na
dotykové obrazovce, mohou být
zkreslené terénem.
V

oblastech stínu či nedostatečného osvětlení
nebo slunečního světla může být obraz
tmavší a s
nižším kontrastem.
Daný manévr může být kdykoli trvale přerušen,
buď řidičem anebo automaticky systémem.
Přerušení řidičem:
–

převzetí kontroly nad řízením;
–


aktivace směrových světel na opačnou stranu,
než probíhá manévr;
–


rozepnutí bezpečnostního pásu řidiče;
–


vypnutí zapalování.
Přerušení systémem:
–


vozidlo překročí maximální povolenou rychlost
7


km/h při manévru vjezdu na parkovací místo,

174
Jízda
nebo 5 km/h při manévru výjezdu z parkovacího
místa;
–

aktivace protiprokluzového systému na kluzké
vozovce;
–


při otevření dveří nebo zavazadlového
prostoru.
–


zhasnutí motoru;
–


porucha systému;
–


po 10
manévrech vjezdu či výjezdu u
podélného parkovacího místa, nebo po
7
manévrech vjezdu na příčné parkovací místo.
Přerušení manévru tuto funkci automaticky
deaktivuje.
Symbol manévru se zobrazí červeně spolu
se zprávou „Manévr zrušen“ na dotykové
obrazovce.
Zpráva vyzve řidiče, aby opět převzal kontrolu
nad vozidlem.
Funkce je deaktivována po několika
sekundách; tato kontrolka zhasne a
funkce se vrátí na úvodní zobrazení.
Konec manévru vjezdu na
parkovacího místo či výjezdu z něj
Vozidlo se zastaví ihned po dokončení manévru.
Symbol manévru se zobrazí červeně spolu se
zprávou „Manoeuvre completed“ (Manévr
dokončen) na dotykové obrazovce.
Po deaktivaci funkce zhasne tato
kontrolka a zazní zvukový signál.
Při vjezdu na parkovací místo může být potřeba,
aby byl manévr dokončen řidičem.
Provozní omezení
– Systém může navrhnout nevhodné parkovací
místo (zákaz parkování, práce na silnici
s
poškozenou vozovkou, poloha vedle příkopu
atd.).
–

Systém může indikovat zjištění parkovacího
místa, ale nenabídne jej kvůli existenci
pevné překážky na protistraně manévru,
která by vozidlu zabránila projet jízdní dráhu
požadovanou pro parkování.
–


Systém může indikovat zjištění parkovacího
místa; ale manévr nebude spuštěn, protože
jízdní pruh nemá dostatečnou šířku.
–


Systém není určen k
provádění parkovacího
manévru v
prudké zatáčce.
–

Systém nezjistí prostory
, které jsou mnohem
větší než vozidlo, nebo které jsou omezeny
překážkami, které jsou příliš nízké (chodníky,
kolíky atd.) či příliš tenké (stromky, sloupky,
drátěné ploty atd.).
–

Je-li plně naložen zavazadlový prostor
, může
naklonění karoserie dozadu narušovat měření
vzdáleností.
Funkci nepoužívejte za těchto
venkovních podmínek:
–

Jedete podél nezpevněné krajnice (např.
příkopu), podél nábřeží nebo hrany srázu.
–


Povrch vozovky je kluzký (např. při náledí).
Funkci nepoužívejte při výskytu některé z
těchto poruch:
–

Pneumatika je podhuštěná.
– Jeden z nárazníků je poškozený.
– Některá z kamer je porouchaná.
Funkci nepoužívejte, pokud na vozidle
proběhla některá z těchto situací či
změn:
–

převážíte předmět, který přesahuje rozměry
vozidla (žebřík na střešním nosiči, držák
jízdních kol na zadních výklopných dveřích
apod.),
–


máte namontovanou neschválenou kouli
tažného zařízení,
–


máte nasazené sněhové řetězy
,
–

při jízdě s rezervním kolem „dojezdového“
typu o menším průměru,
–


pokud na vozidle nejsou namontována
originální kola,
–


pokud byl některý z
nárazníků upraven
(přidána ochrana),
–

pokud byly snímače přestříkány mimo
servisní síť PEUGEOT

.
–

Senzory nebyly pro vozidlo schváleny
.
Poruchy
Když není funkce zaktivována, bude
indikovat poruchu systému krátké
zablikání této kontrolky a slyšitelný zvukový
signál.
Dojde-li k
poruše během použití systému,
kontrolka zhasne.
Dojde-li k poruše během použití
parkovacího asistenta indikované
