2022 PEUGEOT LANDTREK Manuel du propriétaire (in French)

79
Conduite

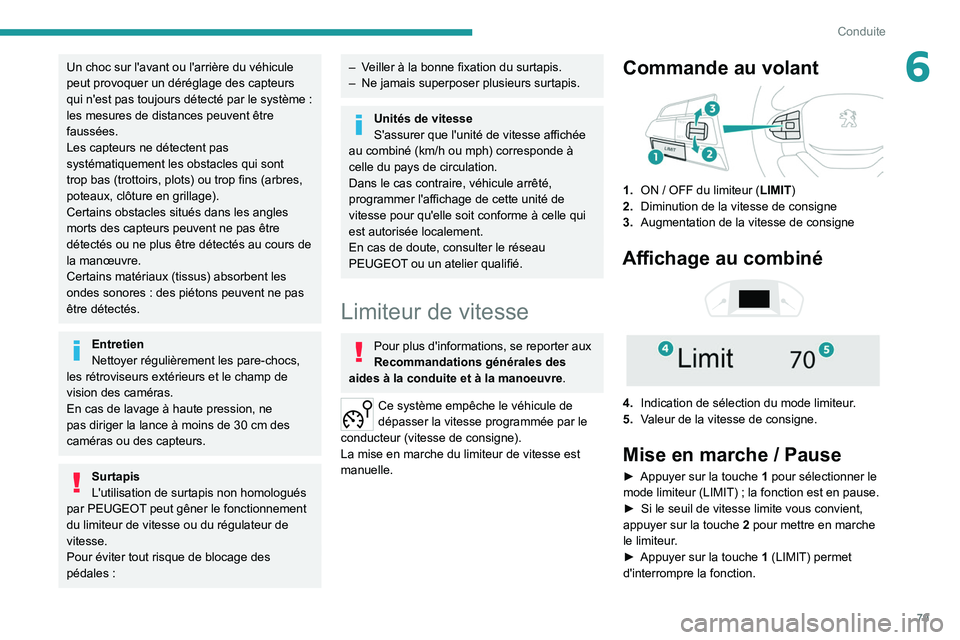

6Un choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le système :
les mesures de distances peuvent être
faussées.
Les capteurs ne détectent pas
systématiquement les obstacles qui sont
trop bas (trottoirs, plots) ou trop fins (arbres,
poteaux, clôture en grillage).
Certains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours de
la manœuvre.
Certains matériaux (tissus) absorbent les
ondes sonores
: des piétons peuvent ne pas
être détectés.
Entretien
Nettoyer régulièrement les pare-chocs,
les rétroviseurs extérieurs et le champ de
vision des caméras.
En cas de lavage à haute pression, ne
pas diriger la lance à moins de 30
cm des
caméras ou des capteurs.
Surtapis
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner le fonctionnement
du limiteur de vitesse ou du régulateur de
vitesse.
Pour éviter tout risque de blocage des
pédales
:
– Veiller à la bonne fixation du surtapis.
– Ne jamais superposer plusieurs surtapis.
Unités de vitesse
S'assurer que l'unité de vitesse affichée
au combiné (km/h ou mph) corresponde à
celle du pays de circulation.
Dans le cas contraire, véhicule arrêté,
programmer l'affichage de cette unité de
vitesse pour qu'elle soit conforme à celle qui
est autorisée localement.
En cas de doute, consulter le réseau
PEUGEOT ou un atelier qualifié.
Limiteur de vitesse
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manoeuvre .
Ce système empêche le véhicule de
dépasser la vitesse programmée par le
conducteur (vitesse de consigne).
La mise en marche du limiteur de vitesse est
manuelle.
Commande au volant

1. ON / OFF du limiteur ( LIMIT)
2. Diminution de la vitesse de consigne
3. Augmentation de la vitesse de consigne
Affichage au combiné



4. Indication de sélection du mode limiteur.
5. Valeur de la vitesse de consigne.
Mise en marche / Pause
► Appuyer sur la touche 1 pour sélectionner le
mode limiteur (LIMIT) ; la fonction est en pause.
►

Si le seuil de vitesse limite vous convient,
appuyer sur la touche


2
pour mettre en marche
le limiteur.
►

Appuyer sur la touche

1
(LIMIT) permet
d'interrompre la fonction.

80
Conduite

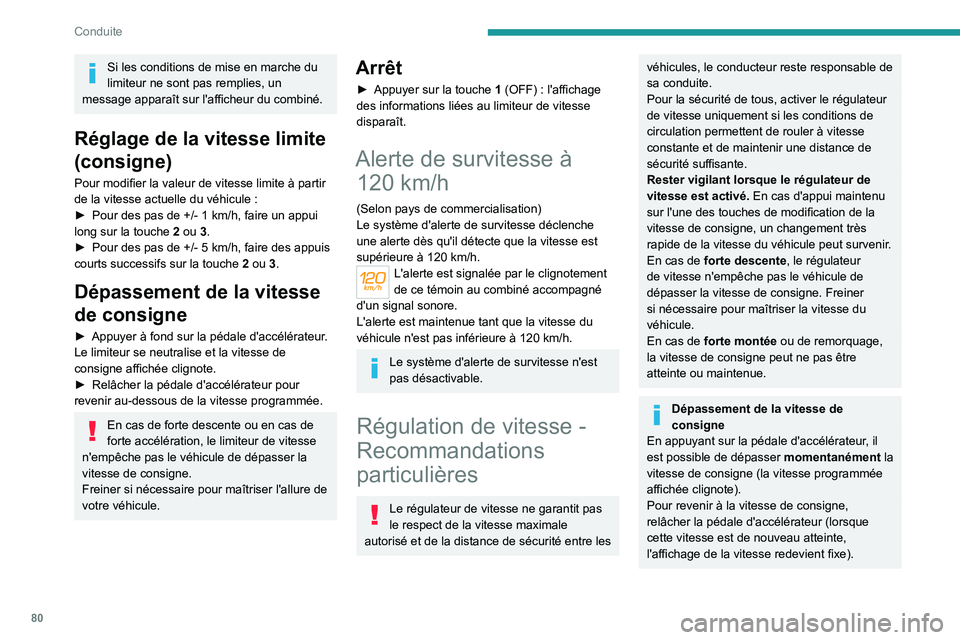

Si les conditions de mise en marche du
limiteur ne sont pas remplies, un
message apparaît sur l'afficheur du combiné.
Réglage de la vitesse limite
(consigne)
Pour modifier la valeur de vitesse limite à partir
de la vitesse actuelle du véhicule :
►

Pour des pas de +/- 1
km/h, faire un appui
long sur la touche

2
ou 3.
►

Pour des pas de +/- 5
km/h, faire des appuis
courts successifs sur la touche
2 ou 3.
Dépassement de la vitesse
de consigne
► Appuyer à fond sur la pédale d'accélérateur .
Le limiteur se neutralise et la vitesse de
consigne affichée clignote.
►

Relâcher la pédale d'accélérateur pour
revenir au-dessous de la vitesse programmée.
En cas de forte descente ou en cas de
forte accélération, le limiteur de vitesse
n'empêche pas le véhicule de dépasser la
vitesse de consigne.
Freiner si nécessaire pour maîtriser l'allure de
votre véhicule.
Arrêt
► Appuyer sur la touche 1 (OFF) : l'affichage
des informations liées au limiteur de vitesse
disparaît.
Alerte de survitesse à 120 km/h
(Selon pays de commercialisation)
Le système d'alerte de survitesse déclenche
une alerte dès qu'il détecte que la vitesse est
supérieure à 120
km/h.
L'alerte est signalée par le clignotement
de ce témoin au combiné accompagné
d'un signal sonore.
L'alerte est maintenue tant que la vitesse du
véhicule n'est pas inférieure à 120
km/h.
Le système d'alerte de survitesse n'est
pas désactivable.
Régulation de vitesse -
Recommandations
particulières
Le régulateur de vitesse ne garantit pas
le respect de la vitesse maximale
autorisé et de la distance de sécurité entre les
véhicules, le conducteur reste responsable de
sa conduite.
Pour la sécurité de tous, activer le régulateur
de vitesse uniquement si les conditions de
circulation permettent de rouler à vitesse
constante et de maintenir une distance de
sécurité suffisante.
Rester vigilant lorsque le régulateur de
vitesse est activé. En cas d'appui maintenu
sur l'une des touches de modification de la
vitesse de consigne, un changement très
rapide de la vitesse du véhicule peut survenir.
En cas de forte descente, le régulateur
de vitesse n'empêche pas le véhicule de
dépasser la vitesse de consigne. Freiner
si nécessaire pour maîtriser la vitesse du
véhicule.
En cas de forte montée ou de remorquage,
la vitesse de consigne peut ne pas être
atteinte ou maintenue.
Dépassement de la vitesse de
consigne
En appuyant sur la pédale d'accélérateur, il
est possible de dépasser momentanément la
vitesse de consigne (la vitesse programmée
affichée clignote).
Pour revenir à la vitesse de consigne,
relâcher la pédale d'accélérateur (lorsque
cette vitesse est de nouveau atteinte,
l'affichage de la vitesse redevient fixe).

81
Conduite

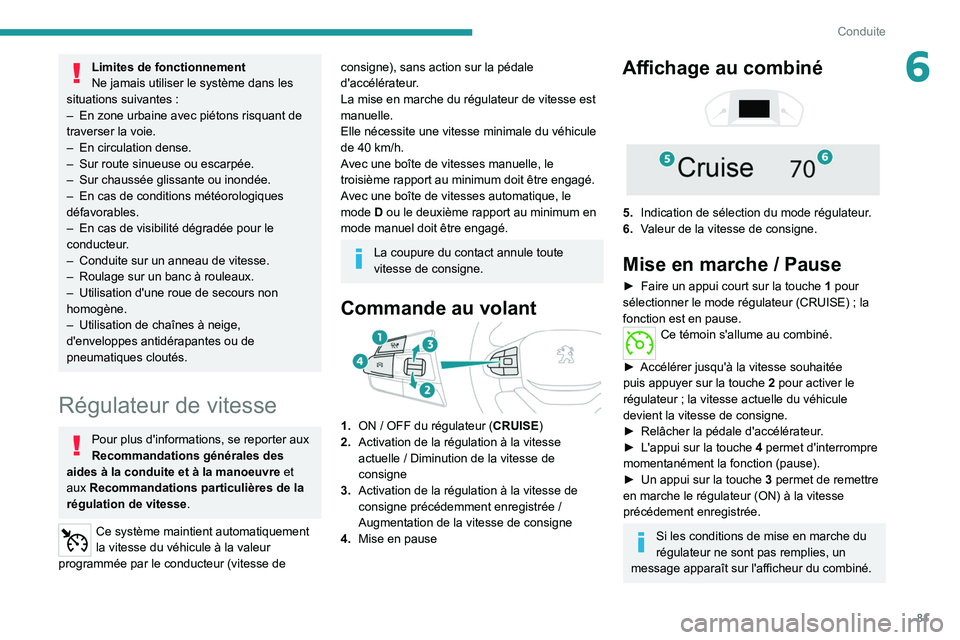

6Limites de fonctionnement
Ne jamais utiliser le système dans les
situations suivantes
:
–

En zone urbaine avec piétons risquant de
traverser la voie.
–


En circulation dense.
–


Sur route sinueuse ou escarpée.
–


Sur chaussée glissante ou inondée.
–


En cas de conditions météorologiques
défavorables.
–


En cas de visibilité dégradée pour le
conducteur

.
–

Conduite sur un anneau de vitesse.
–


Roulage sur un banc à rouleaux.
–


Utilisation d'une roue de secours non
homogène.
–


Utilisation de chaînes à neige,
d'enveloppes antidérapantes ou de
pneumatiques cloutés.
Régulateur de vitesse
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manoeuvre et
aux Recommandations particulières de la
régulation de vitesse.
Ce système maintient automatiquement
la vitesse du véhicule à la valeur
programmée par le conducteur (vitesse de
consigne), sans action sur la pédale
d'accélérateur.
La mise en marche du régulateur de vitesse est
manuelle.
Elle nécessite une vitesse minimale du véhicule
de 40
km/h.
Avec une boîte de vitesses manuelle, le
troisième rapport au minimum doit être engagé.
Avec une boîte de vitesses automatique, le
mode
D ou le deuxième rapport au minimum en
mode manuel doit être engagé.
La coupure du contact annule toute
vitesse de consigne.
Commande au volant
1. ON / OFF du régulateur (CRUISE)
2. Activation de la régulation à la vitesse
actuelle
/ Diminution de la vitesse de
consigne
3. Activation de la régulation à la vitesse de
consigne précédemment enregistrée
/
Augmentation de la vitesse de consigne
4. Mise en pause
Affichage au combiné



5. Indication de sélection du mode régulateur.
6. Valeur de la vitesse de consigne.
Mise en marche / Pause
► Faire un appui court sur la touche 1 pour
sélectionner le mode régulateur (CRUISE) ; la
fonction est en pause.
Ce témoin s'allume au combiné.
►

Accélérer jusqu'à la vitesse souhaitée
puis appuyer sur la touche


2
pour activer le
régulateur
; la vitesse actuelle du véhicule
devient la vitesse de consigne.
►

Relâcher la pédale d'accélérateur
.
►

L'appui sur la touche

4
permet d'interrompre
momentanément la fonction (pause).
►

Un appui sur la touche

3
permet de remettre
en marche le régulateur (ON) à la vitesse
précédement enregistrée.
Si les conditions de mise en marche du
régulateur ne sont pas remplies, un
message apparaît sur l'afficheur du combiné.

82
Conduite
Le fonctionnement du régulateur de
vitesse peut être aussi momentanément
interrompu (pause)
:
–

Par appui sur la pédale de frein.
–


Par appui sur la pédale d'embrayage avec
une boîte de vitesse manuelle.
–


Automatiquement si la vitesse du véhicule
est inférieure à 40

km/h.
–

Automatiquement en cas de
déclenchement du programme de stabilité
électronique (ESC).

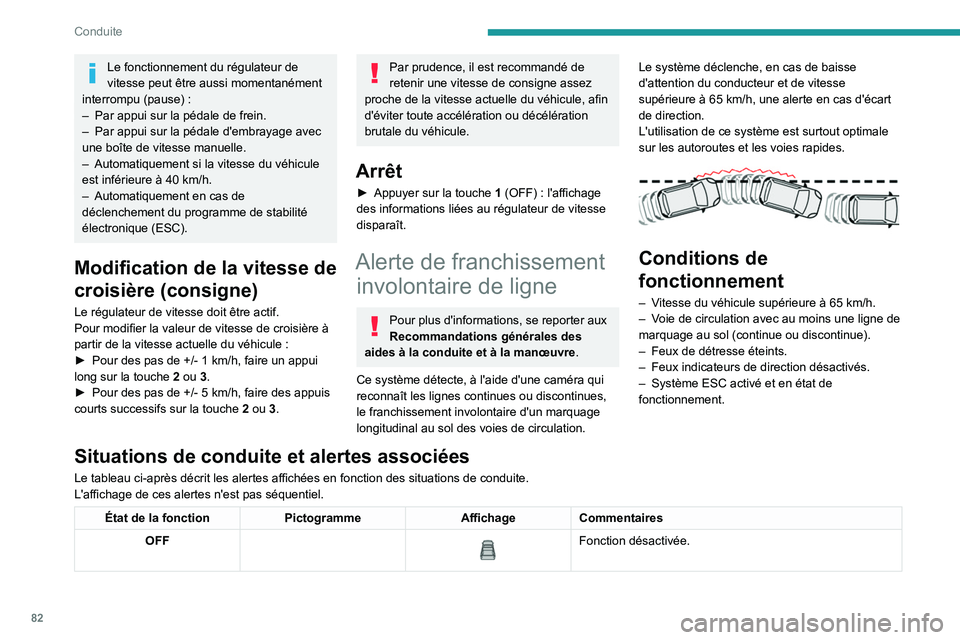

Modification de la vitesse de
croisière (consigne)
Le régulateur de vitesse doit être actif.
Pour modifier la valeur de vitesse de croisière à
partir de la vitesse actuelle du véhicule
:
►

Pour des pas de +/- 1
km/h, faire un appui
long sur la touche

2
ou 3.
►

Pour des pas de +/- 5
km/h, faire des appuis
courts successifs sur la touche
2 ou 3.
Par prudence, il est recommandé de
retenir une vitesse de consigne assez
proche de la vitesse actuelle du véhicule, afin
d'éviter toute accélération ou décélération
brutale du véhicule.
Arrêt
► Appuyer sur la touche 1 (OFF) : l'affichage
des informations liées au régulateur de vitesse
disparaît.
Alerte de franchissement involontaire de ligne
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
Ce système détecte, à l'aide d'une caméra qui
reconnaît les lignes continues ou discontinues,
le franchissement involontaire d'un marquage
longitudinal au sol des voies de circulation. Le système déclenche, en cas de baisse
d'attention du conducteur et de vitesse
supérieure à 65
km/h, une alerte en cas d'écart
de direction.
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule supérieure à 65 km/h.
– V oie de circulation avec au moins une ligne de
marquage au sol (continue ou discontinue).
–

Feux de détresse éteints.
–


Feux indicateurs de direction désactivés.
–


Système ESC activé et en état de
fonctionnement.
Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes affichées en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction PictogrammeAffichageCommentaires
OFF

Fonction désactivée.

83
Conduite

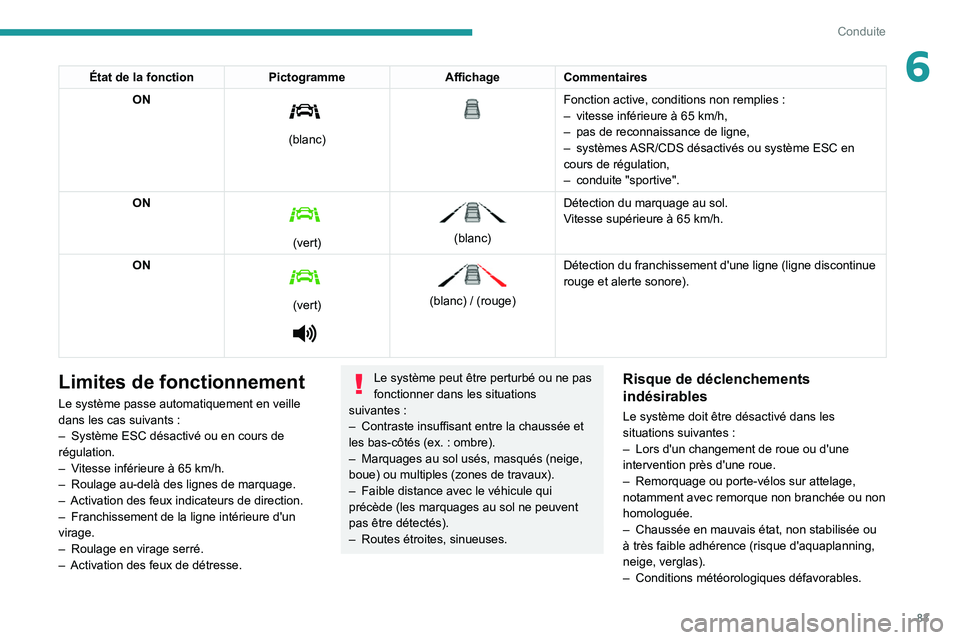

6État de la fonctionPictogrammeAffichageCommentaires
ON

(blanc)


Fonction active, conditions non remplies :
– vitesse inférieure à 65 km/h,
–

pas de reconnaissance de ligne,
–


systèmes
ASR/CDS désactivés ou système ESC en
cours de régulation,
–

conduite "sportive".
ON

(vert)


(blanc) Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON


(vert)


(blanc) / (rouge)
Détection du franchissement d'une ligne (ligne discontinue
rouge et alerte sonore).
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants
:
–

Système ESC désactivé ou en cours de
régulation.
–


V
itesse inférieure à 65 km/h.
–

Roulage au-delà des lignes de marquage.
–


Activation des feux indicateurs de direction.
–


Franchissement de la ligne intérieure d'un
virage.
–


Roulage en virage serré.
–


Activation des feux de détresse.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Contraste insuffisant entre la chaussée et
les bas-côtés (ex.

: ombre).
–

Marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (les marquages au sol ne peuvent
pas être détectés).
–


Routes étroites, sinueuses.
Risque de déclenchements
indésirables
Le système doit être désactivé dans les
situations suivantes :
–

Lors d'un changement de roue ou d'une
intervention près d'une roue.
–


Remorquage ou porte-vélos sur attelage,
notamment avec remorque non branchée ou non
homologuée.
–


Chaussée en mauvais état, non stabilisée ou
à très faible adhérence (risque d'aquaplanning,
neige, verglas).
–


Conditions météorologiques défavorables.

84
Conduite
– Conduite sur anneaux de vitesse.
– Roulage sur banc à rouleau.
Désactivation / Activation



Par défaut, à chaque démarrage, le système est
automatiquement activé.
►
À tout moment, effectuer un appui long sur ce
bouton (environ 5

secondes) pour désactiver le
système ou un appui court pour le réactiver.
Ce témoin est allumé au combiné lorsque
le système est activé.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système détecte et signale la proximité
d'obstacles (ex.
: piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Les obstacles sont détectés dans les zones
suivantes
:


Si le véhicule en est équipé, il est
conseillé d'activer la caméra pour les
détections d'obstacles frontaux.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.
Aide sonore

Le système signale la présence d'obstacles dans
la zone de détection des capteurs.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.

85
Conduite

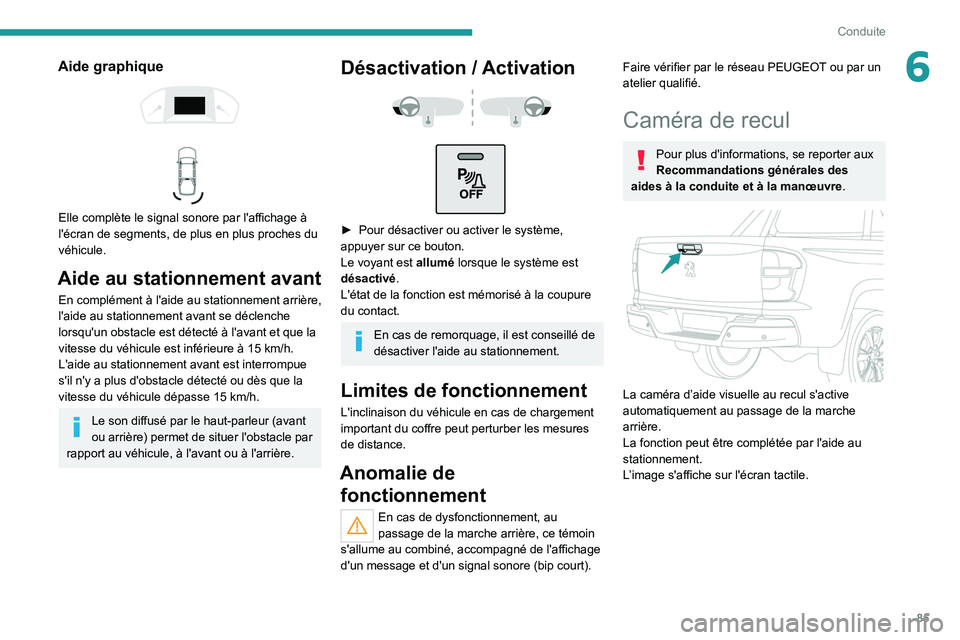

6Aide graphique



Elle complète le signal sonore par l'affichage à
l'écran de segments, de plus en plus proches du
véhicule.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 15 km/h.
L'aide au stationnement avant est interrompue
s'il n'y a plus d'obstacle détecté ou dès que la
vitesse du véhicule dépasse 15
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, à l'avant ou à l'arrière.
Désactivation / Activation



► Pour désactiver ou activer le système,
appuyer sur ce bouton.
Le voyant est
allumé lorsque le système est
désactivé .
L'état de la fonction est mémorisé à la coupure
du contact.
En cas de remorquage, il est conseillé de
désactiver l'aide au stationnement.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Caméra de recul
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


La caméra d’aide visuelle au recul s'active
automatiquement au passage de la marche
arrière.
La fonction peut être complétée par l'aide au
stationnement.
L’image s'affiche sur l'écran tactile.

86
Conduite

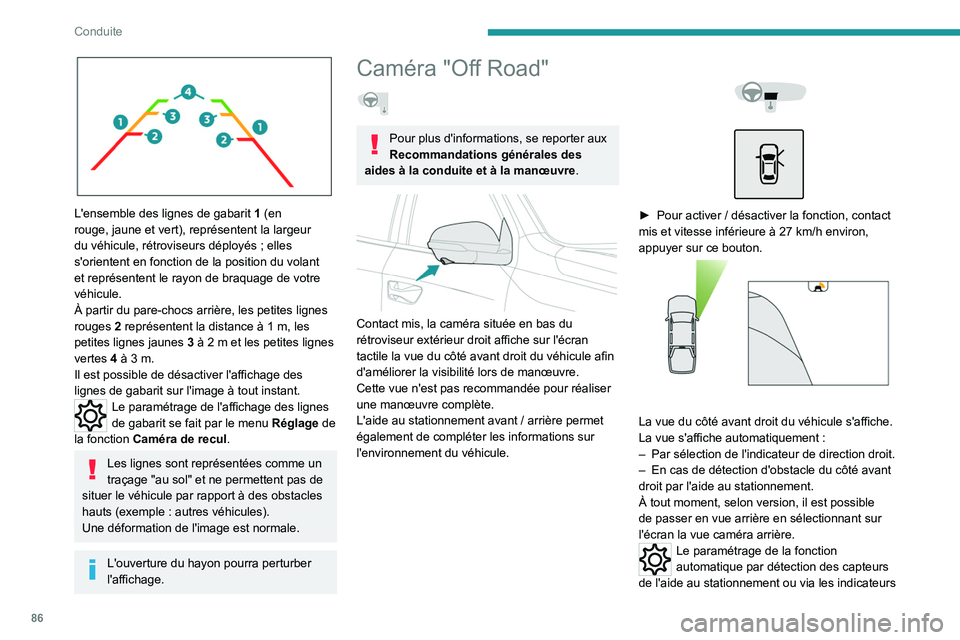

L'ensemble des lignes de gabarit 1 (en
rouge, jaune et vert), représentent la largeur
du véhicule, rétroviseurs déployés ; elles
s'orientent en fonction de la position du volant
et représentent le rayon de braquage de votre
véhicule.
À partir du pare-chocs arrière, les petites lignes
rouges
2 représentent la distance à 1 m, les
petites lignes jaunes

3
à 2 m et les petites lignes
vertes
4 à 3 m.
Il est possible de désactiver l'affichage des
lignes de gabarit sur l'image à tout instant.
Le paramétrage de l'affichage des lignes
de gabarit se fait par le menu Réglage de
la fonction Caméra de recul .
Les lignes sont représentées comme un
traçage "au sol" et ne permettent pas de
situer le véhicule par rapport à des obstacles
hauts (exemple
: autres véhicules).
Une déformation de l'image est normale.
L'ouverture du hayon pourra perturber
l'affichage.
Caméra "Off Road"
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Contact mis, la caméra située en bas du
rétroviseur extérieur droit affiche sur l'écran
tactile la vue du côté avant droit du véhicule afin
d'améliorer la visibilité lors de manœuvre.
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
L'aide au stationnement avant
/ arrière permet
également de compléter les informations sur
l'environnement du véhicule.




► Pour activer / désactiver la fonction, contact
mis et vitesse inférieure à 27 km/h environ,
appuyer sur ce bouton.


La vue du côté avant droit du véhicule s'affiche.
La vue s'affiche automatiquement :
–

Par sélection de l'indicateur de direction droit.
–


En cas de détection d'obstacle du côté avant
droit par l'aide au stationnement.
À tout moment, selon version, il est possible
de passer en vue arrière en sélectionnant sur
l'écran la vue caméra arrière.
Le paramétrage de la fonction
automatique par détection des capteurs
de l'aide au stationnement ou via les indicateurs
