2022 PEUGEOT LANDTREK Manuel du propriétaire (in French)

7

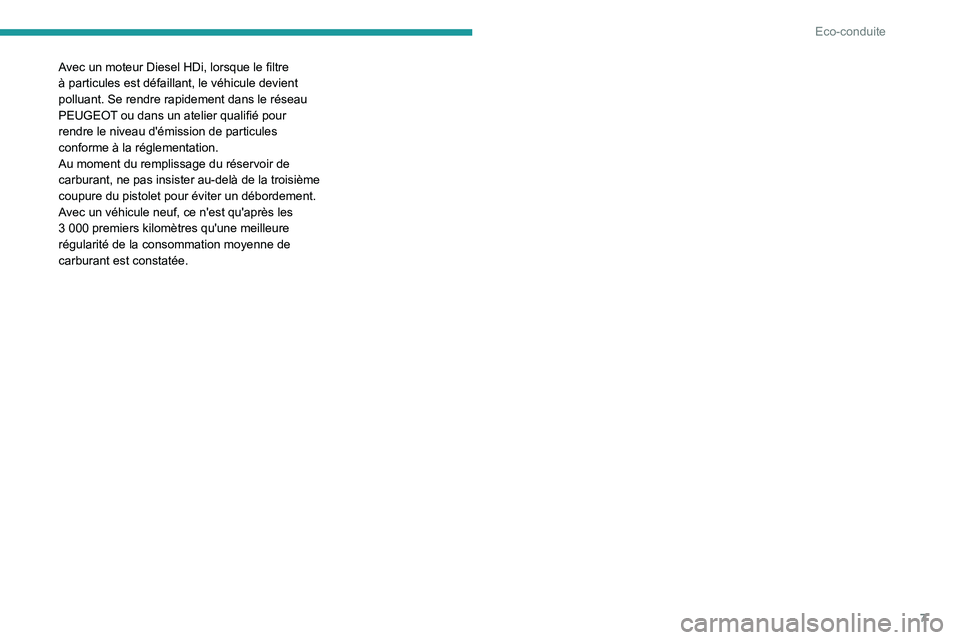

Eco-conduite
Avec un moteur Diesel HDi, lorsque le filtre
à particules est défaillant, le véhicule devient
polluant. Se rendre rapidement dans le réseau
PEUGEOT ou dans un atelier qualifié pour
rendre le niveau d'émission de particules
conforme à la réglementation.
Au moment du remplissage du réservoir de
carburant, ne pas insister au-delà de la troisième
coupure du pistolet pour éviter un débordement.
Avec un véhicule neuf, ce n'est qu'après les
3 000 premiers kilomètres qu'une meilleure
régularité de la consommation moyenne de
carburant est constatée.

8

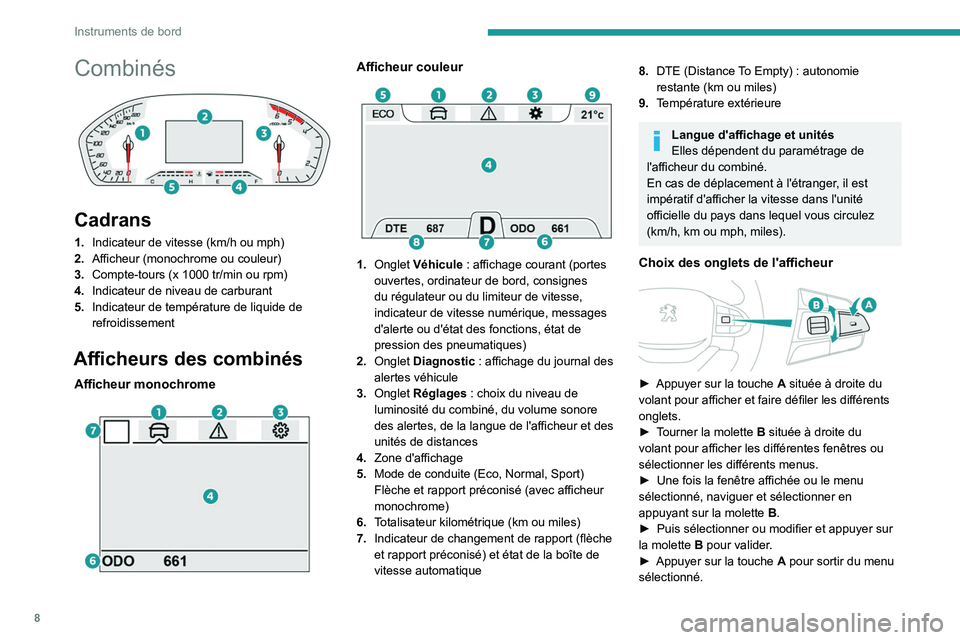

Instruments de bord
Combinés

Cadrans
1.Indicateur de vitesse (km/h ou mph)
2. Afficheur (monochrome ou couleur)
3. Compte-tours (x 1000 tr/min ou rpm)
4. Indicateur de niveau de carburant
5. Indicateur de température de liquide de
refroidissement
Afficheurs des combinés
Afficheur monochrome

Afficheur couleur

1.Onglet Véhicule : affichage courant (portes
ouvertes, ordinateur de bord, consignes
du régulateur ou du limiteur de vitesse,
indicateur de vitesse numérique, messages
d'alerte ou d'état des fonctions, état de
pression des pneumatiques)
2. Onglet Diagnostic : affichage du journal des
alertes véhicule
3. Onglet Réglages : choix du niveau de
luminosité du combiné, du volume sonore
des alertes, de la langue de l'afficheur et des
unités de distances
4. Zone d'affichage
5. Mode de conduite (Eco, Normal, Sport)
Flèche et rapport préconisé (avec afficheur
monochrome)
6. Totalisateur kilométrique (km ou miles)
7. Indicateur de changement de rapport (flèche
et rapport préconisé) et état de la boîte de
vitesse automatique
8.DTE (Distance To Empty) : autonomie
restante (km ou miles)
9. Température extérieure
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'afficheur du combiné.
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays dans lequel vous circulez
(km/h, km ou mph, miles).
Choix des onglets de l'afficheur

► Appuyer sur la touche A située à droite du
volant pour afficher et faire défiler les différents
onglets.
►

T
ourner la molette
B
située à droite du
volant pour afficher les différentes fenêtres ou
sélectionner les différents menus.
►

Une fois la fenêtre affichée ou le menu
sélectionné, naviguer et sélectionner en
appuyant sur la molette


B
.
►

Puis sélectionner ou modifier et appuyer sur
la molette

B pour valider.
►

Appuyer sur la touche

A
pour sortir du menu
sélectionné.

9
Instruments de bord

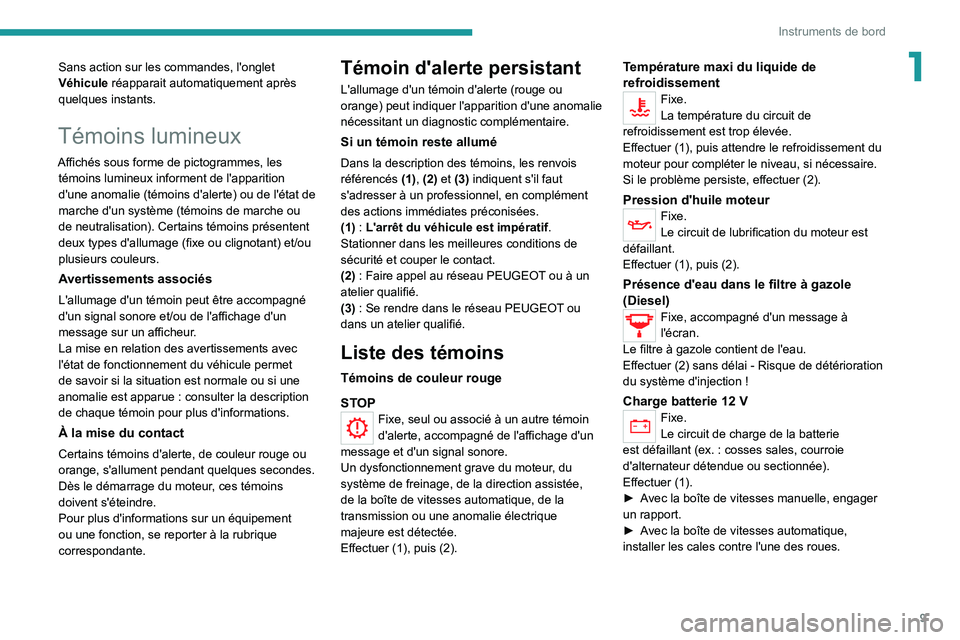

1Sans action sur les commandes, l'onglet
Véhicule réapparait automatiquement après
quelques instants.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, seul ou associé à un autre témoin
d'alerte, accompagné de l'affichage d'un
message et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique, de la
transmission ou une anomalie électrique
majeure est détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Présence d'eau dans le filtre à gazole
(Diesel)
Fixe, accompagné d'un message à
l'écran.
Le filtre à gazole contient de l'eau.
Effectuer (2) sans délai
- Risque de détérioration
du système d'injection
!
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1).
►

A

vec la boîte de vitesses manuelle, engager
un rapport.
►

A

vec la boîte de vitesses automatique,
installer les cales contre l'une des roues.

10
Instruments de bord

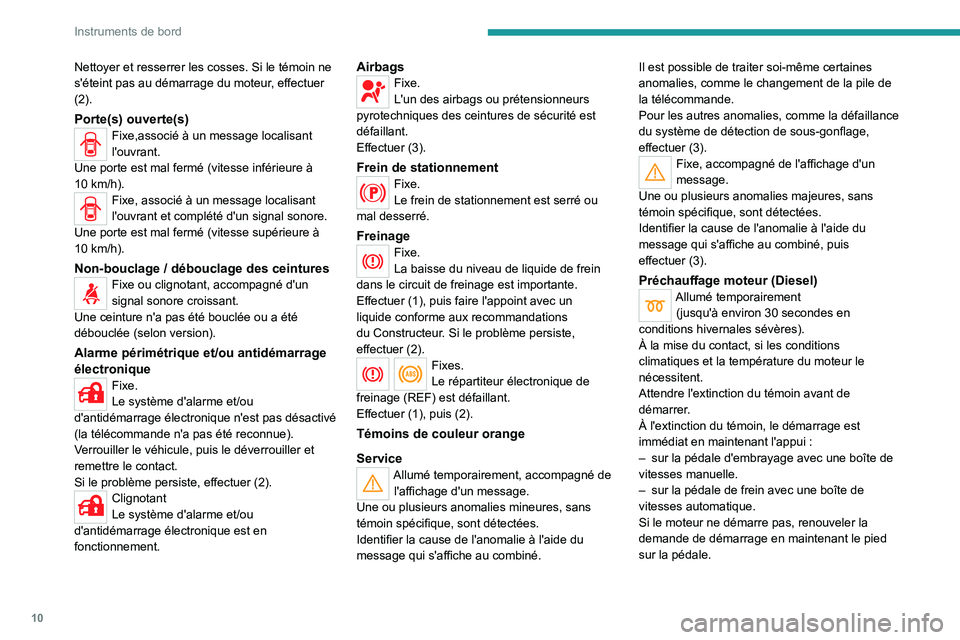

Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe,associé à un message localisant
l'ouvrant.
Une porte est mal fermé (vitesse inférieure à
10

km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte est mal fermé (vitesse supérieure à
10

km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée (selon version).
Alarme périmétrique et/ou antidémarrage
électronique
Fixe.
Le système d'alarme et/ou
d'antidémarrage électronique n'est pas désactivé
(la télécommande n'a pas été reconnue).
Verrouiller le véhicule, puis le déverrouiller et
remettre le contact.
Si le problème persiste, effectuer (2).
Clignotant
Le système d'alarme et/ou
d'antidémarrage électronique est en
fonctionnement.
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Frein de stationnementFixe.
Le frein de stationnement est serré ou
mal desserré.
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné. Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Préchauffage moteur (Diesel)Allumé temporairement(jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.

11
Instruments de bord

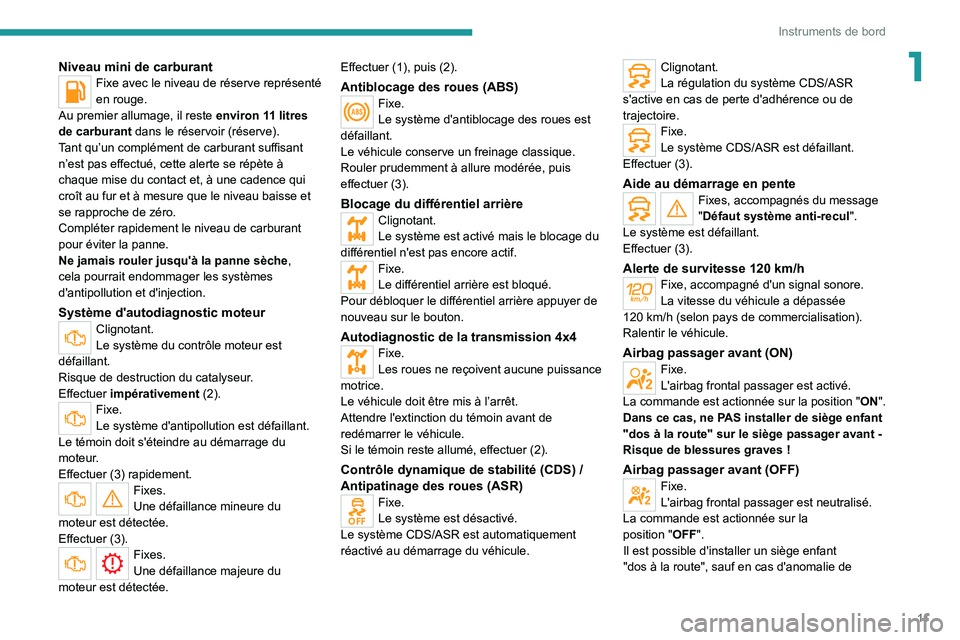

1Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge.
Au premier allumage, il reste environ 11 litres
de carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
Fixes.
Une défaillance mineure du
moteur est détectée.
Effectuer (3).
Fixes.
Une défaillance majeure du
moteur est détectée. Effectuer (1), puis
(2).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Blocage du différentiel arrièreClignotant.
Le système est activé mais le blocage du
différentiel n'est pas encore actif.
Fixe.
Le différentiel arrière est bloqué.
Pour débloquer le différentiel arrière appuyer de
nouveau sur le bouton.
Autodiagnostic de la transmission 4x4Fixe.
Les roues ne reçoivent aucune puissance
motrice.
Le véhicule doit être mis à l’arrêt.
Attendre l'extinction du témoin avant de
redémarrer le véhicule.
Si le témoin reste allumé, effectuer (2).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule.
Clignotant.
La régulation du système CDS/ASR
s'active en cas de perte d'adhérence ou de
trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul ".
Le système est défaillant.
Effectuer (3).
Alerte de survitesse 120 km/hFixe, accompagné d'un signal sonore.
La vitesse du véhicule a dépassée
120

km/h (selon pays de commercialisation).
Ralentir le véhicule.
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".

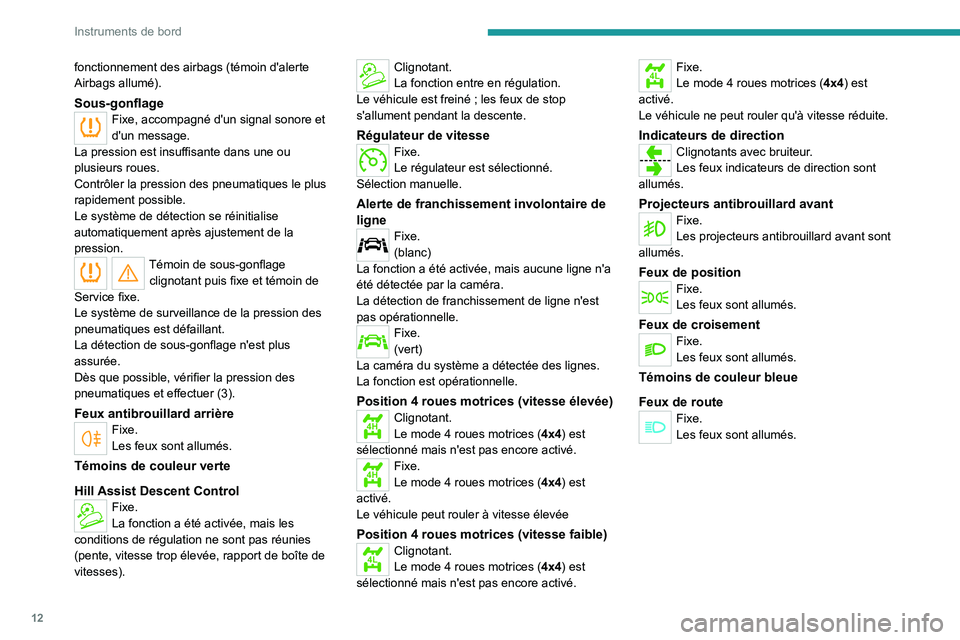

Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de

12
Instruments de bord
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe, accompagné d'un signal sonore et
d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôler la pression des pneumatiques le plus
rapidement possible.
Le système de détection se réinitialise
automatiquement après ajustement de la
pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Feux antibrouillard arrière
Fixe.
Les feux sont allumés.
Témoins de couleur verte
Hill Assist Descent Control
Fixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, vitesse trop élevée, rapport de boîte de
vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Régulateur de vitesseFixe.
Le régulateur est sélectionné.
Sélection manuelle.
Alerte de franchissement involontaire de
ligne
Fixe.
(blanc)
La fonction a été activée, mais aucune ligne n'a
été détectée par la caméra.
La détection de franchissement de ligne n'est
pas opérationnelle.
Fixe.
(vert)
La caméra du système a détectée des lignes.
La fonction est opérationnelle.
Position 4 roues motrices (vitesse élevée)
4HClignotant.
Le mode 4 roues motrices ( 4x4) est
sélectionné mais n'est pas encore activé.
4HFixe.
Le mode 4 roues motrices ( 4x4) est
activé.
Le véhicule peut rouler à vitesse élevée
Position 4 roues motrices (vitesse faible)
4LClignotant.
Le mode 4 roues motrices ( 4x4) est
sélectionné mais n'est pas encore activé.
4LFixe.
Le mode 4 roues motrices ( 4x4) est
activé.
Le véhicule ne peut rouler qu'à vitesse réduite.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Projecteurs antibrouillard avantFixe.
Les projecteurs antibrouillard avant sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.

13
Instruments de bord

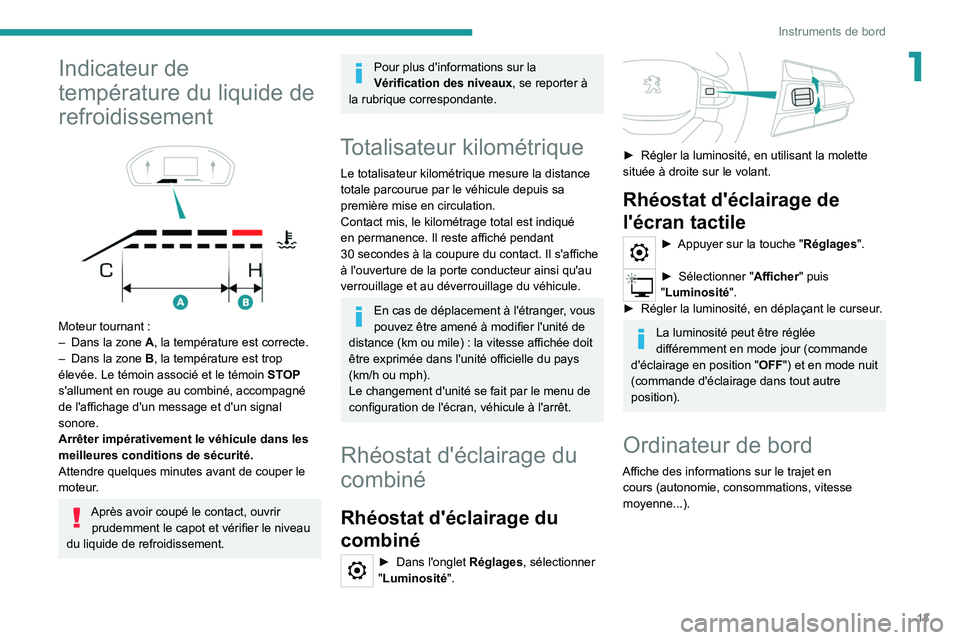

1Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Totalisateur kilométrique
Le totalisateur kilométrique mesure la distance
totale parcourue par le véhicule depuis sa
première mise en circulation.
Contact mis, le kilométrage total est indiqué
en permanence. Il reste affiché pendant
30
secondes à la coupure du contact. Il s'affiche
à l'ouverture de la porte conducteur ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Rhéostat d'éclairage du
combiné
Rhéostat d'éclairage du
combiné
► Dans l'on glet Réglages, sélectionner
"Luminosité ".


► Régler la luminosité, en utilisant la molette
située à droite sur le volant.
Rhéostat d'éclairage de
l'écran tactile
► Appuyer sur la touche " Réglages".
► Sélectionner "Afficher" puis
"Luminosité ".
►

Régler la luminosité, en déplaçant le curseur
.
La luminosité peut être réglée
différemment en mode jour (commande
d'éclairage en position

"
OFF") et en mode nuit
(commande d'éclairage dans tout autre
position).
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).

14
Instruments de bord

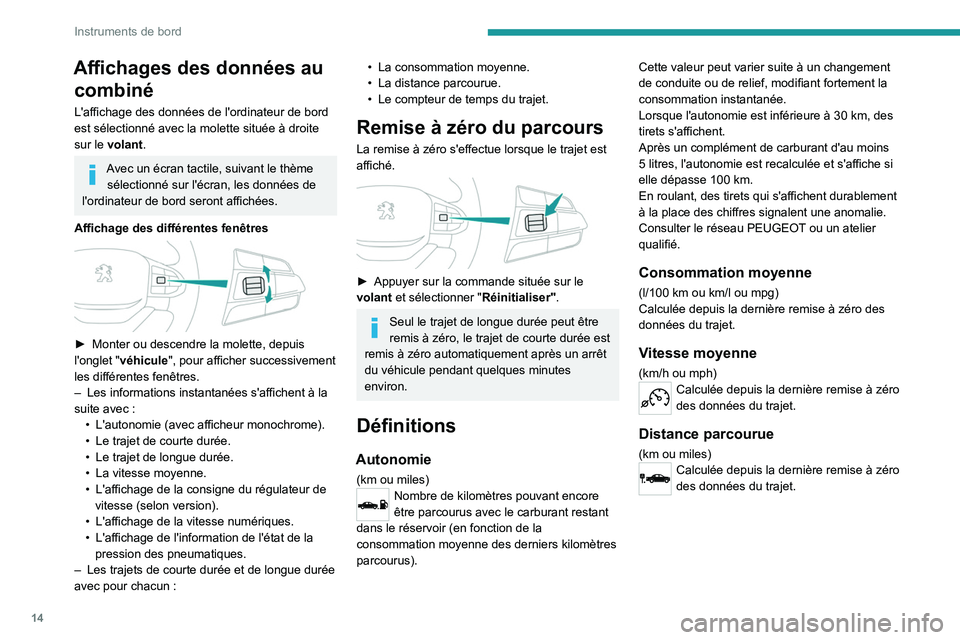

Affichages des données au combiné
L'affichage des données de l'ordinateur de bord
est sélectionné avec la molette située à droite
sur le volant.
Avec un écran tactile, suivant le thème
sélectionné sur l'écran, les données de
l'ordinateur de bord seront affichées.
Affichage des différentes fenêtres


► Monter ou descendre la molette, depuis
l'onglet " véhicule", pour afficher successivement
les différentes fenêtres.
–

Les informations instantanées s'affichent à la
suite avec

:
•

L'autonomie (avec afficheur monochrome).
•


Le trajet de courte durée.
•


Le trajet de longue durée.
•


La vitesse moyenne.
•


L'affichage de la consigne du régulateur de
vitesse (selon version).
•


L'affichage de la vitesse numériques.
•


L'affichage de l'information de l'état de la
pression des pneumatiques.
–


Les trajets de courte durée et de longue durée
avec pour chacun

:
• La consommation moyenne.
• La distance parcourue.
•

Le compteur de temps du trajet.
Remise à zéro du parcours
La remise à zéro s'effectue lorsque le trajet est
affiché.


► Appuyer sur la commande située sur le
volant et sélectionner "Réinitialiser".
Seul le trajet de longue durée peut être
remis à zéro, le trajet de courte durée est
remis à zéro automatiquement après un arrêt
du véhicule pendant quelques minutes
environ.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus). Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5 litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100 km.
En roulant, des tirets qui s'affichent durablement
à la place des chiffres signalent une anomalie.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro des
données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
