2022 PEUGEOT LANDTREK Manuel du propriétaire (in French)

127
Caractéristiques techniques

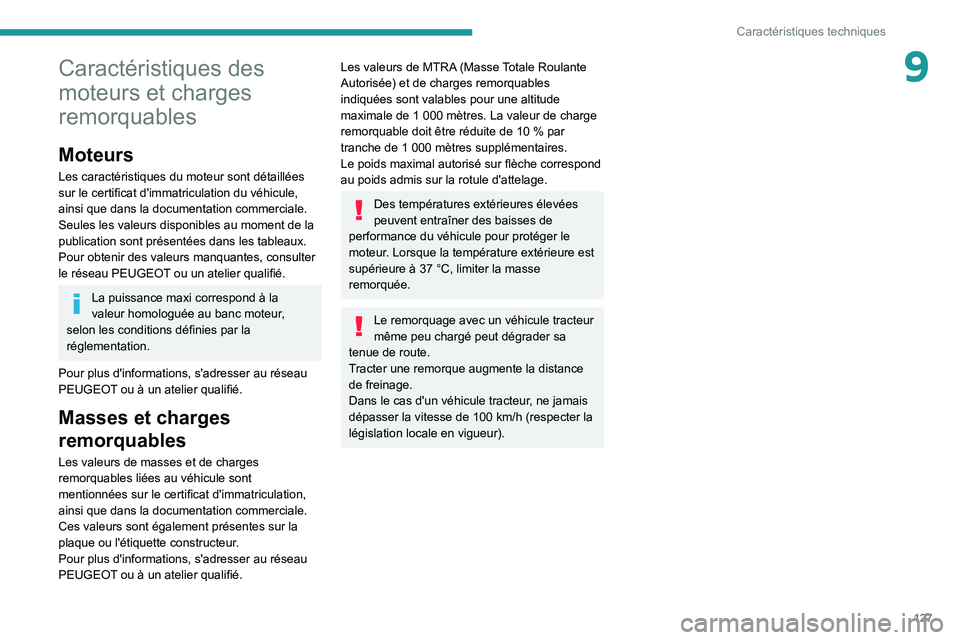

9Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).

128
Caractéristiques techniques

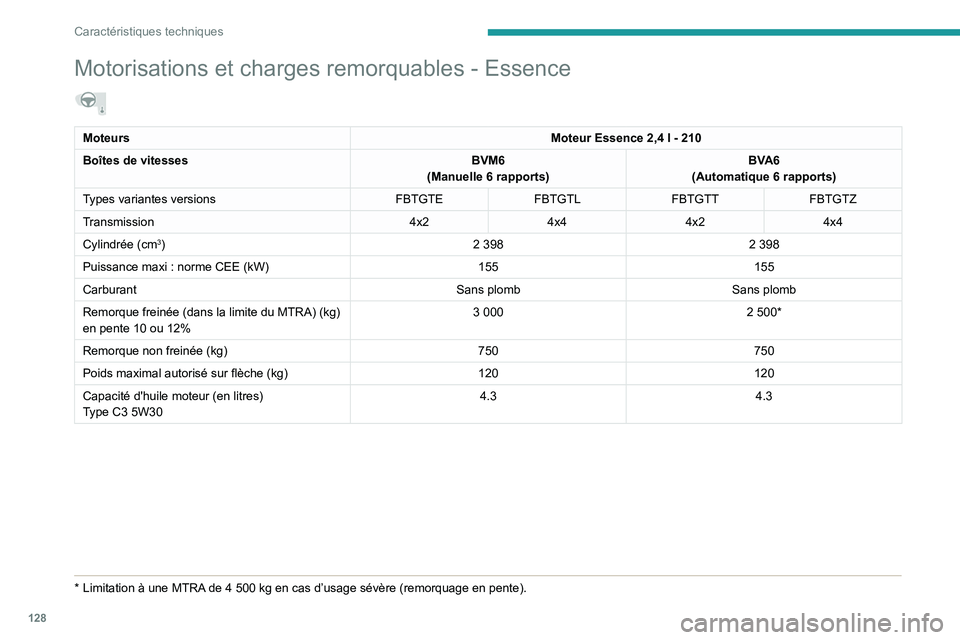

Motorisations et charges remorquables - Essence
MoteursMoteur Essence 2,4 l - 210
Boîtes de vitesses BVM6
(Manuelle 6 rapports) BVA6
(Automatique 6 rapports)
Types variantes versions FBTGTEFBTGTLFBTGTT FBTGTZ
Transmission 4x24x44x24x4
Cylindrée (cm
3) 2 3982 398
Puissance maxi : norme CEE (kW) 155155
Carburant Sans plombSans plomb
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 3 000
2 500*
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 120120
Capacité d'huile moteur (en litres)
Type C3 5W30 4.3
4.3
* Limitation à une MTRA de 4 500 kg en cas d’usage sévère (remorquage en pente).

129
Caractéristiques techniques

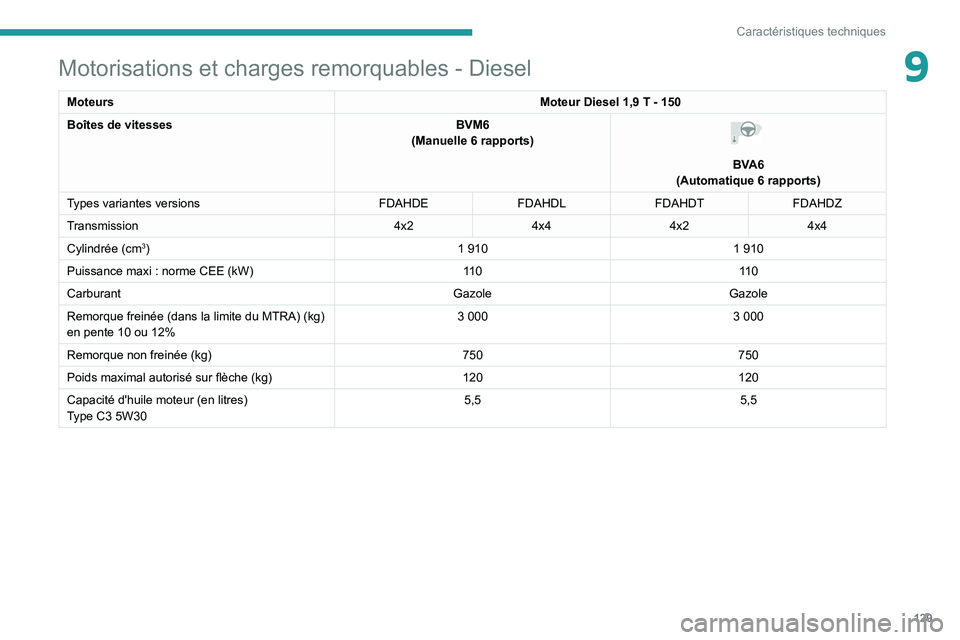

9Motorisations et charges remorquables - Diesel
MoteursMoteur Diesel 1,9 T - 150
Boîtes de vitesses BVM6
(Manuelle 6 rapports)

BVA6
(Automatique 6 rapports)
Types variantes versions FDAHDEFDAHDLFDAHDT FDAHDZ
Transmission 4x24x44x24x4
Cylindrée (cm
3) 1 9101 910
Puissance maxi : norme CEE (kW) 11 011 0
Carburant GazoleGazole
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 3 000
3 000
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 120120
Capacité d'huile moteur (en litres)
Type C3 5W30 5,5
5,5

130
Caractéristiques techniques
Dimensions (en mm)
Ces dimensions ont été mesurées sur un
véhicule non chargé.








* Avec barres longitudinales.
Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.


A. Numéro d'identification véhicule (V.I.N.),
dans le passage de roue arrière droit.
Gravé sur le châssis.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise.
C. Étiquette constructeur.
Collée au niveau de la porte côté droit.
Répertorie les informations suivantes :
–

Nom du constructeur
.
–

Pays et date de fabrication.
–


Modèle du véhicule et moteur
.
–

Numéro de réception communautaire.
–


Numéro d'identification véhicule (V
.I.N.).
–

Masse maximale techniquement admissible
en charge (MT

AC).
–

Masse totale roulante autorisée (MTRA).
–


Masse maximale sur l'essieu avant.
–


Masse maximale sur l'essieu arrière.

131
Caractéristiques techniques

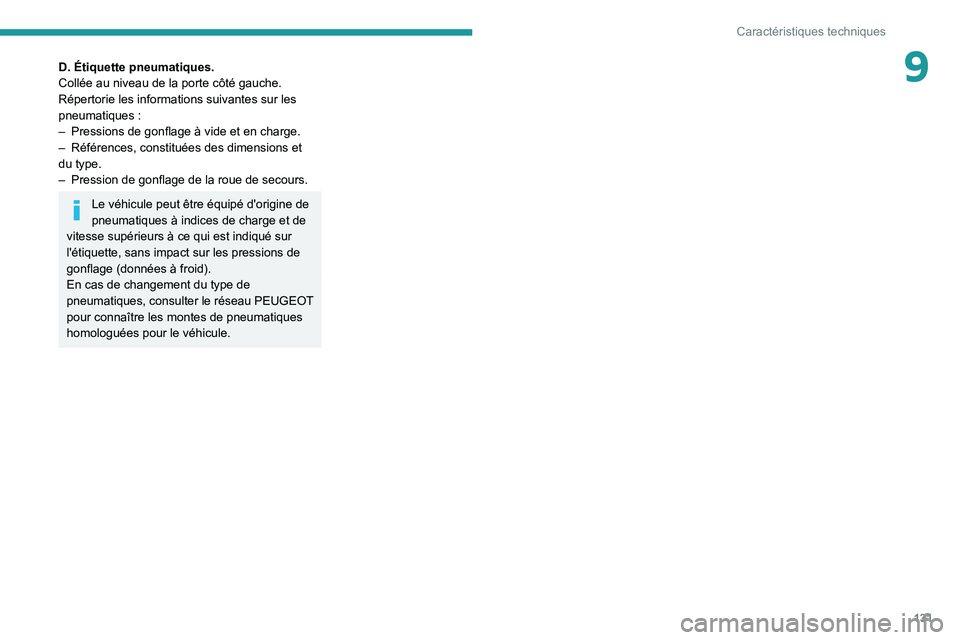

9D. Étiquette pneumatiques.
Collée au niveau de la porte côté gauche.
Répertorie les informations suivantes sur les
pneumatiques :
–

Pressions de gonflage à vide et en charge.
–


Références, constituées des dimensions et
du type.
–


Pression de gonflage de la roue de secours.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).
En cas de changement du type de
pneumatiques, consulter le réseau PEUGEOT
pour connaître les montes de pneumatiques
homologuées pour le véhicule.

132

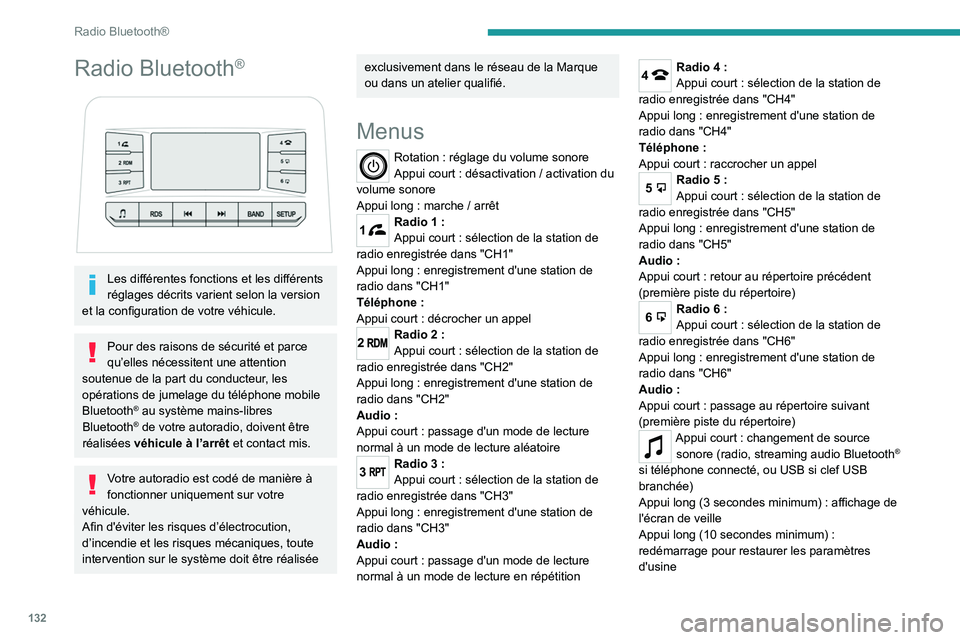

Radio Bluetooth®
Radio Bluetooth®


Les différentes fonctions et les différents
réglages décrits varient selon la version
et la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone mobile
Bluetooth
® au système mains-libres
Bluetooth® de votre autoradio, doivent être
réalisées véhicule à l’arrêt et contact mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre
véhicule.
Afin d'éviter les risques d’électrocution,
d’incendie et les risques mécaniques, toute
intervention sur le système doit être réalisée
exclusivement dans le réseau de la Marque
ou dans un atelier qualifié.
Menus
Rotation : réglage du volume sonore
Appui court : désactivation / activation du
volume sonore
Appui long
: marche / arrêt
1Radio 1 :
Appui court : sélection de la station de
radio enregistrée dans "CH1"
Appui long
: enregistrement d'une station de
radio dans "CH1"
Téléphone
:
Appui court
: décrocher un appel
2Radio 2 :
Appui court : sélection de la station de
radio enregistrée dans "CH2"
Appui long
: enregistrement d'une station de
radio dans "CH2"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture aléatoire
3Radio 3 :
Appui court : sélection de la station de
radio enregistrée dans "CH3"
Appui long
: enregistrement d'une station de
radio dans "CH3"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture en répétition
4Radio 4 :
Appui court : sélection de la station de
radio enregistrée dans "CH4"
Appui long
: enregistrement d'une station de
radio dans "CH4"
Téléphone
:
Appui court
: raccrocher un appel
5Radio 5 :
Appui court : sélection de la station de
radio enregistrée dans "CH5"
Appui long
: enregistrement d'une station de
radio dans "CH5"
Audio
:
Appui court
: retour au répertoire précédent
(première piste du répertoire)
6Radio 6 :
Appui court : sélection de la station de
radio enregistrée dans "CH6"
Appui long
: enregistrement d'une station de
radio dans "CH6"
Audio
:
Appui court
: passage au répertoire suivant
(première piste du répertoire)
Appui court : changement de source
sonore (radio, streaming audio Bluetooth®
si téléphone connecté, ou USB si clef USB
branchée)
Appui long (3

secondes minimum)

: affichage de
l'écran de veille
Appui long (10

secondes minimum)

:
redémarrage pour restaurer les paramètres
d'usine

133
Radio Bluetooth®
10RDSAppui court : entrée dans le mode de
sélection RDS (AF / TA / PTY)
Appui court sur les flèches
: OFF / ON
Le choix est automatiquement enregistré
si aucune action n'est effectuée pendant
5

secondes.
Radio :
Appui court : recherche manuelle pas
à pas de la radio de fréquence inférieure
/
supérieure
Appui long
: recherche automatique d'une station
de radio
Audio
:
Appui court
: passage à la piste précédente /
suivante
Appui long
: navigation rapide dans une piste
Appui court : sélection des gammes
d'ondes (FM1 / FM2 / FM3 / AM1 / AM2)
Radio / Audio :
Appui court : entrée dans le mode
configuration (réglages de l'heure, de l'ambiance
sonore, de la langue, etc.)
Appui court sur les flèches
: combinaison des
réglages.
Les réglages sont automatiquement enregistrés
si aucune action n'est effectuée pendant
5

secondes.
Commandes au volant
Changement de source sonore (radio,
streaming audio Bluetooth® si téléphone
connecté, ou USB si clef USB branchée).
Réglage du volume sonore.
Téléphone : raccrocher un appel.
Radio : sélection de la station de
radio précédente (parmi les stations de radio
enregistrées).
Audio
: passage à la piste précédente.
Téléphone : décrocher un appel.
Radio : sélection de la station de
radio suivante (parmi les stations de radio
enregistrées).
Audio
: passage à la piste suivante.
Radio
Sélectionner une station
Appuyer sur cette touche pour
sélectionner la radio.
Effectuer des pressions successives pour
sélectionner une gamme d'ondes (FM1 /
FM2

/ FM3 / AM1 / AM2).
Appui court : recherche manuelle de
fréquence supérieure / inférieure
Appui long
: recherche automatique des stations
de radio
Mémoriser une station
123456
Une fois la station de radio sélectionnée,
appuyer longuement sur l'une de ces touches
pour l'enregistrer.
RDS
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en mode
de suivi RDS. Ce phénomène est normal
dans la propagation des ondes radio et ne
traduit en aucune manière une défaillance de
l'autoradio.
Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS n'est
pas assuré sur tout le pays, les stations de
radio ne couvrant pas 100% du territoire. Cela
explique la perte de réception de la station
lors d'un trajet.
Procédure
Appuyer plusieurs fois sur cette touche pour accéder au mode RDS (AF - TA
- PTY)..
Appuyer sur ces touches pour activer /
désactiver le mode RDS (AF - TA - PTY).

134
Radio Bluetooth®

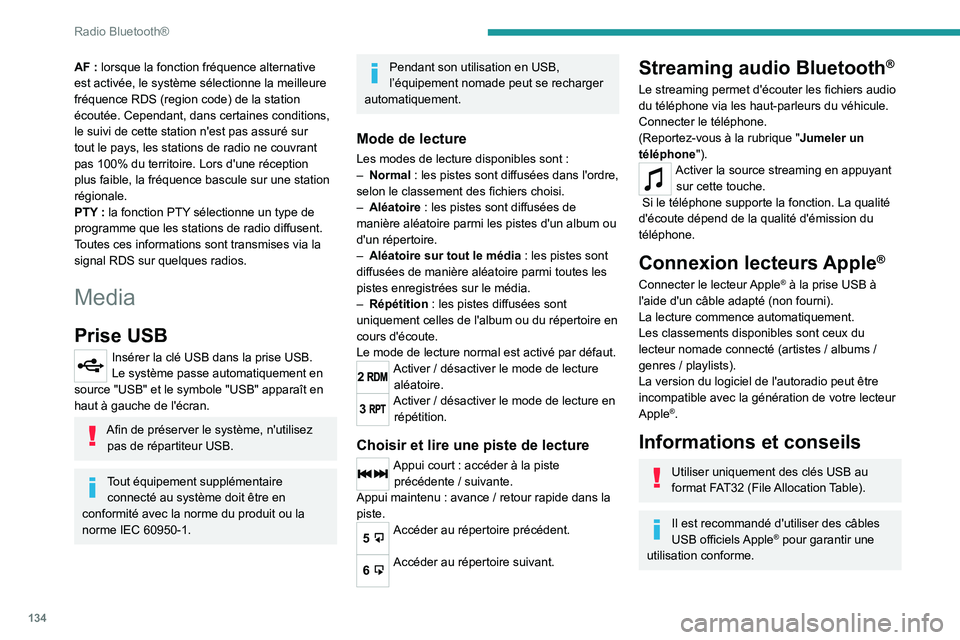

AF : lorsque la fonction fréquence alternative
est activée, le système sélectionne la meilleure
fréquence RDS (region code) de la station
écoutée. Cependant, dans certaines conditions,
le suivi de cette station n'est pas assuré sur
tout le pays, les stations de radio ne couvrant
pas 100% du territoire. Lors d'une réception
plus faible, la fréquence bascule sur une station
régionale.
PTY


: la fonction PTY sélectionne un type de
programme que les stations de radio diffusent.
Toutes ces informations sont transmises via la
signal RDS sur quelques radios.
Media
Prise USB
Insérer la clé USB dans la prise USB.
Le système passe automatiquement en
source "USB" et le symbole "USB" apparaît en
haut à gauche de l'écran.
Afin de préserver le système, n'utilisez pas de répartiteur USB.
Tout équipement supplémentaire connecté au système doit être en
conformité avec la norme du produit ou la
norme IEC 60950-1.
Pendant son utilisation en USB,
l’équipement nomade peut se recharger
automatiquement.
Mode de lecture
Les modes de lecture disponibles sont :
– Normal : les pistes sont diffusées dans l'ordre,
selon le classement des fichiers choisi.
–

Aléatoire
: les pistes sont diffusées de
manière aléatoire parmi les pistes d'un album ou
d'un répertoire.
–

Aléatoire sur tout le média
: les pistes sont
diffusées de manière aléatoire parmi toutes les
pistes enregistrées sur le média.
–

Répétition
: les pistes diffusées sont
uniquement celles de l'album ou du répertoire en
cours d'écoute.
Le mode de lecture normal est activé par défaut.
2Activer / désactiver le mode de lecture
aléatoire.
3Activer / désactiver le mode de lecture en
répétition.
Choisir et lire une piste de lecture
Appui court : accéder à la piste
précédente / suivante.
Appui maintenu
: avance / retour rapide dans la
piste.
5Accéder au répertoire précédent.
6Accéder au répertoire suivant.
Streaming audio Bluetooth®
Le streaming permet d'écouter les fichiers audio
du téléphone via les haut-parleurs du véhicule.
Connecter le téléphone.
(Reportez-vous à la rubrique " Jumeler un
téléphone").
Activer la source streaming en appuyant sur cette touche.
Si le téléphone supporte la fonction. La qualité
d'écoute dépend de la qualité d'émission du
téléphone.
Connexion lecteurs Apple®
Connecter le lecteur Apple® à la prise USB à
l'aide d'un câble adapté (non fourni).
La lecture commence automatiquement.
Les classements disponibles sont ceux du
lecteur nomade connecté (artistes / albums /
genres / playlists).
La version du logiciel de l'autoradio peut être
incompatible avec la génération de votre lecteur
Apple
®.
Informations et conseils
Utiliser uniquement des clés USB au
format FAT32 (File Allocation Table).
Il est recommandé d'utiliser des câbles
USB officiels Apple® pour garantir une
utilisation conforme.
