2022 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

215
U slučaju kvara

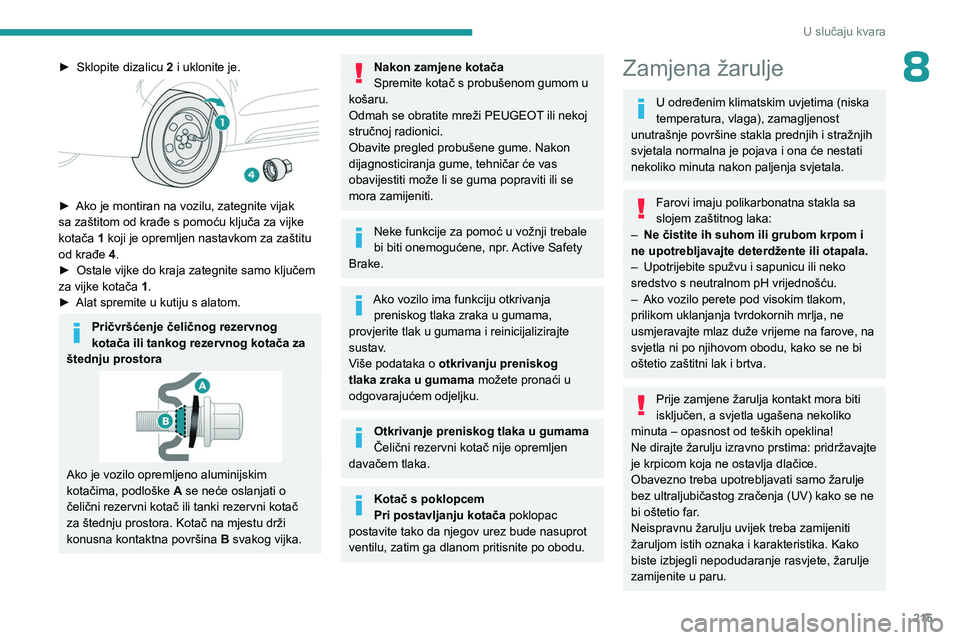

8► Sklopite dizalicu 2 i uklonite je.

► Ako je montiran na vozilu, zategnite vijak
sa zaštitom od krađe s pomoću ključa za vijke
kotača
1 koji je opremljen nastavkom za zaštitu
od krađe 4.
►

Ostale vijke do kraja zategnite samo ključem
za vijke kotača

1.
►

Alat spremite u kutiju s alatom.
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača za
štednju prostora
Ako je vozilo opremljeno aluminijskim
kotačima, podloške A se neće oslanjati o
čelični rezervni kotač ili tanki rezervni kotač
za štednju prostora. Kotač na mjestu drži
konusna kontaktna površina B svakog vijka.
Nakon zamjene kotača
Spremite kotač s probušenom gumom u
košaru.
Odmah se obratite mreži PEUGEOT ili nekoj
stručnoj radionici.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Neke funkcije za pomoć u vožnji trebale
bi biti onemogućene, npr. Active Safety
Brake.
Ako vozilo ima funkciju otkrivanja preniskog tlaka zraka u gumama,
provjerite tlak u gumama i reinicijalizirajte
sustav.
Više podataka o otkrivanju preniskog
tlaka zraka u gumama možete pronaći u
odgovarajućem odjeljku.
Otkrivanje preniskog tlaka u gumama
Čelični rezervni kotač nije opremljen
davačem tlaka.
Kotač s poklopcem
Pri postavljanju kotača poklopac
postavite tako da njegov urez bude nasuprot
ventilu, zatim ga dlanom pritisnite po obodu.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
–

Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
–


Upotrijebite spužvu i sapunicu ili neko
sredstvo s neutralnom pH vrijednošću.
–


Ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.

216
U slučaju kvara

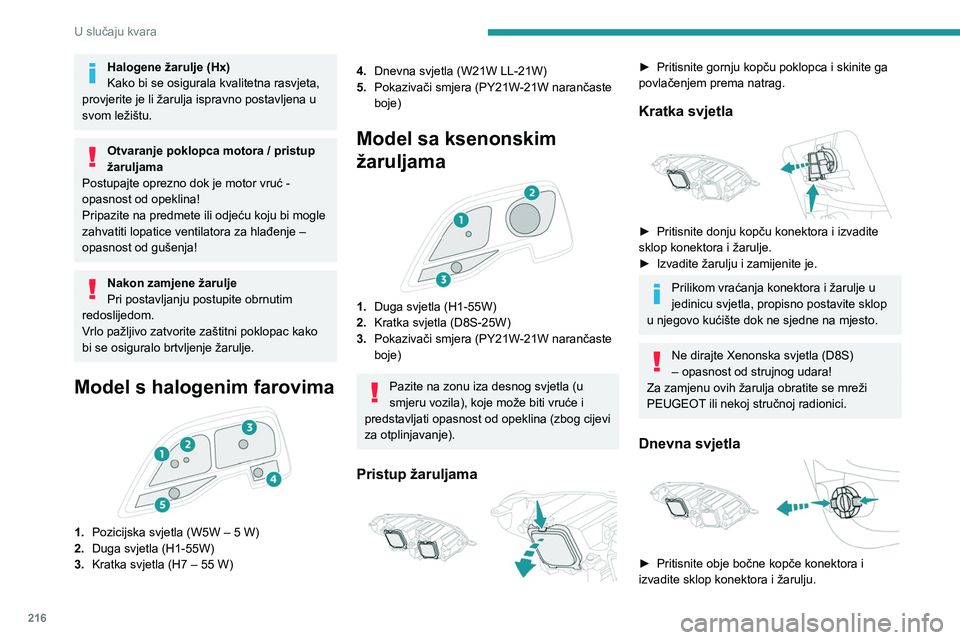

Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Otvaranje poklopca motora / pristup
žaruljama
Postupajte oprezno dok je motor vruć -
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Nakon zamjene žarulje
Pri postavljanju postupite obrnutim
redoslijedom.
Vrlo pažljivo zatvorite zaštitni poklopac kako
bi se osiguralo brtvljenje žarulje.
Model s halogenim farovima

1. Pozicijska svjetla (W5W – 5 W)
2. Duga svjetla (H1-55W)
3. Kratka svjetla (H7 – 55 W)
4.Dnevna svjetla (W21W LL-21W)
5. Pokazivači smjera (PY21W-21W narančaste
boje)
Model sa ksenonskim
žaruljama


1.Duga svjetla (H1-55W)
2. Kratka svjetla (D8S-25W)
3. Pokazivači smjera (PY21W-21W narančaste
boje)
Pazite na zonu iza desnog svjetla (u
smjeru vozila), koje može biti vruće i
predstavljati opasnost od opeklina (zbog cijevi
za otplinjavanje).
Pristup žaruljama

► Pritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
Kratka svjetla

► Pritisnite donju kopču konektora i izvadite
sklop konektora i žarulje.
►

Izvadite žarulju i zamijenite je.
Prilikom vraćanja konektora i žarulje u
jedinicu svjetla, propisno postavite sklop
u njegovo kućište dok ne sjedne na mjesto.
Ne dirajte Xenonska svjetla (D8S)
– opasnost od strujnog udara!
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Dnevna svjetla

► Pritisnite obje bočne kopče konektora i
izvadite sklop konektora i žarulju.

217
U slučaju kvara

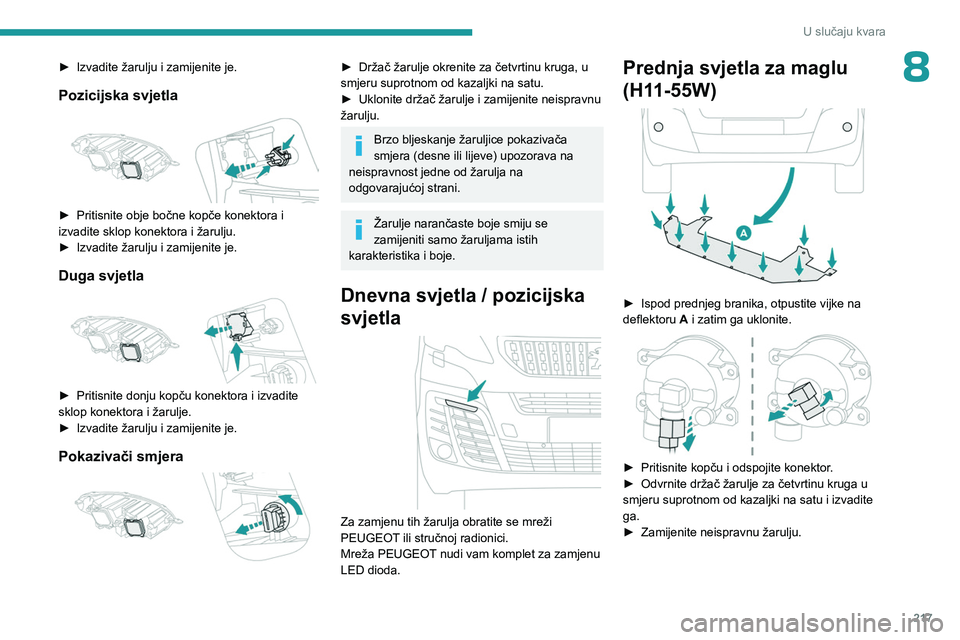

8► Izvadite žarulju i zamijenite je.
Pozicijska svjetla

► Pritisnite obje bočne kopče konektora i
izvadite sklop konektora i žarulju.
►

Izvadite žarulju i zamijenite je.
Duga svjetla

► Pritisnite donju kopču konektora i izvadite
sklop konektora i žarulje.
►

Izvadite žarulju i zamijenite je.
Pokazivači smjera

► Držač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
►

Uklonite držač žarulje i zamijenite neispravnu
žarulju.
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
Dnevna svjetla / pozicijska
svjetla


Za zamjenu tih žarulja obratite se mreži
PEUGEOT ili stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za zamjenu
LED dioda.
Prednja svjetla za maglu
(H11-55W)


► Ispod prednjeg branika, otpustite vijke na
deflektoru A i zatim ga uklonite.


► Pritisnite kopču i odspojite konektor .
► Odvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu i izvadite
ga.
►

Zamijenite neispravnu žarulju.

218
U slučaju kvara

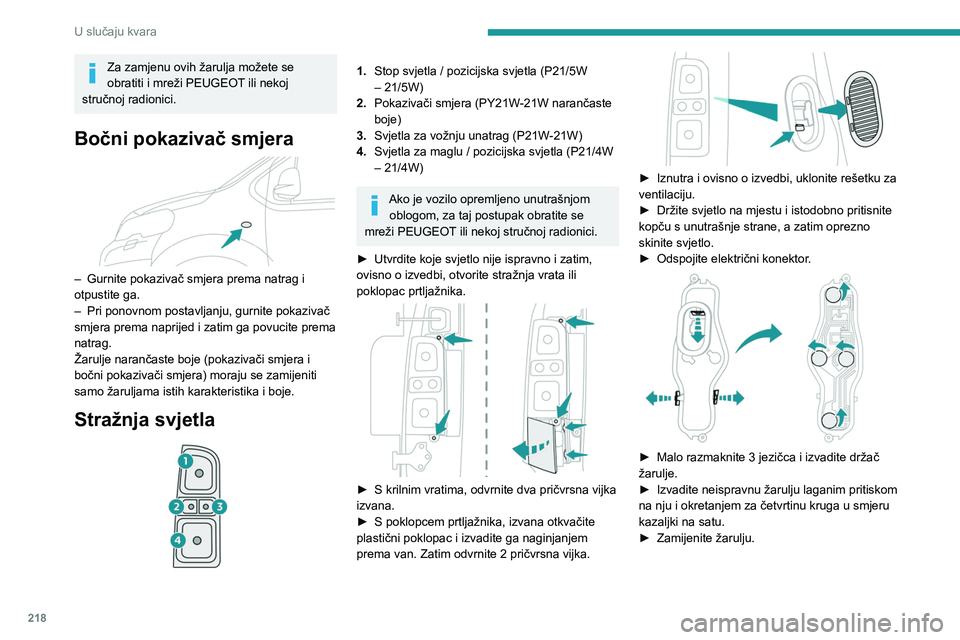

Za zamjenu ovih žarulja možete se
obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Bočni pokazivač smjera

– Gurnite pokazivač smjera prema natrag i
otpustite ga.
–

Pri ponovnom postavljanju, gurnite pokazivač
smjera prema naprijed i zatim ga povucite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
Stražnja svjetla

1. Stop svjetla / pozicijska svjetla (P21/5W
– 21/5W)
2. Pokazivači smjera (PY21W-21W narančaste
boje)
3. Svjetla za vožnju unatrag (P21W-21W)
4. Svjetla za maglu / pozicijska svjetla (P21/4W
– 21/4W)
Ako je vozilo opremljeno unutrašnjom
oblogom, za taj postupak obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
►

Utvrdite koje svjetlo nije ispravno i zatim,
ovisno o izvedbi, otvorite stražnja vrata ili
poklopac prtljažnika.


► S krilnim vratima, odvrnite dva pričvrsna vijka
izvana.
►

S poklopcem prtljažnika, izvana otkvačite
plastični poklopac i izvadite ga naginjanjem
prema van. Zatim odvrnite 2 pričvrsna vijka.


► Iznutra i ovisno o izvedbi, uklonite rešetku za
ventilaciju.
►

Držite svjetlo na mjestu i istodobno pritisnite
kopču s unutrašnje strane, a zatim oprezno
skinite svjetlo.
►


Odspojite električni konektor
.


► Malo razmaknite 3 jezičca i izvadite držač
žarulje.
►

Izvadite neispravnu žarulju laganim pritiskom
na nju i okretanjem za četvrtinu kruga u smjeru
kazaljki na satu.
►


Zamijenite žarulju.

219
U slučaju kvara

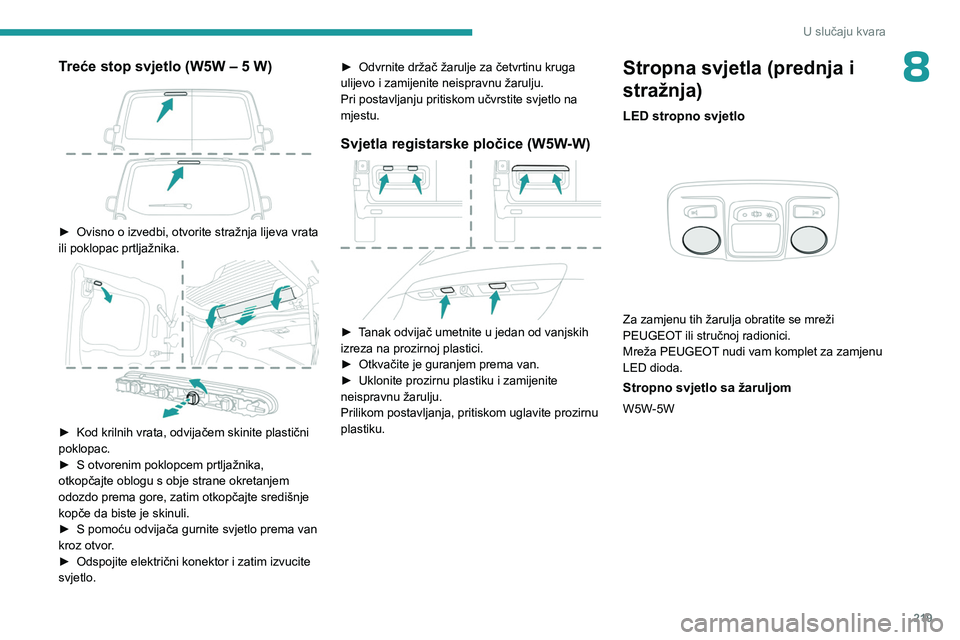

8Treće stop svjetlo (W5W – 5 W)

► Ovisno o izvedbi, otvorite stražnja lijeva vrata
ili poklopac prtljažnika.


► Kod krilnih vrata, odvijačem skinite plastični
poklopac.
►

S otvorenim poklopcem prtljažnika,
otkopčajte oblogu s obje strane okretanjem
odozdo prema gore, zatim otkopčajte središnje
kopče da biste je skinuli.
►


S pomoću odvijača gurnite svjetlo prema van
kroz otvor

.
►

Odspojite električni konektor i zatim izvucite
svjetlo. ►


Odvrnite držač žarulje za četvrtinu kruga
ulijevo i zamijenite neispravnu žarulju.
Pri postavljanju pritiskom učvrstite svjetlo na
mjestu.
Svjetla registarske pločice (W5W-W)

► Tanak odvijač umetnite u jedan od vanjskih
izreza na prozirnoj plastici.
►

Otkvačite je guranjem prema van.
►


Uklonite prozirnu plastiku i zamijenite
neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.
Stropna svjetla (prednja i
stražnja)
LED stropno svjetlo

Za zamjenu tih žarulja obratite se mreži
PEUGEOT ili stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za zamjenu
LED dioda.
Stropno svjetlo sa žaruljom
W5W-5W

220
U slučaju kvara

► Otkopčajte prozirnu plastiku umetanjem
odvijača u utore na svakoj strani stropnog
svjetla.
►

Izvadite žarulju i zamijenite je.
Pri ponovnom postavljanju zakopčajte prozirnu
plastiku u njezino ležište i provjerite je li
učvršćena.
Šasija s platformom
(stražnja svjetla)
1. Pokazivači smjera (P21W-21W).
2. Stop svjetla (P21W-21W).
3. Pozicijska svjetla (R10W-10W).
4.Svjetla za vožnju unatrag (P21W-21W).
5. Svjetla za maglu (P21W-21W).
►

Pronađite neispravnu žarulju.
►


Odvrnite četiri vijka kojima je pričvršćena
prozirna plastika i izvadite je.
►


Izvadite neispravnu žarulju laganim pritiskom
na nju i okretanjem za četvrtinu kruga u smjeru
kazaljki na satu.
►


Zamijenite žarulju.
Osigurači
Zamjena osigurača
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT ili u nekoj stručnoj radionici
Ako osigurač zamijeni neka druga osoba, to
može uzrokovati ozbiljnu neispravnost vozila.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i izbornom
opremom.
Prije postavljanja neke druge električne
opreme ili pribora u vozilo obratite se
PEUGEOT predstavniku ili nekoj stručnoj
radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučila ili preporučila marka
PEUGEOT i koja nije ugrađena prema
njegovim preporukama, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Akumulator 12 V / dodatni
akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Ti akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Iskorištene akumulatore zbrinite u
predviđenom mjestu za prikupljanje.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.

221
U slučaju kvara

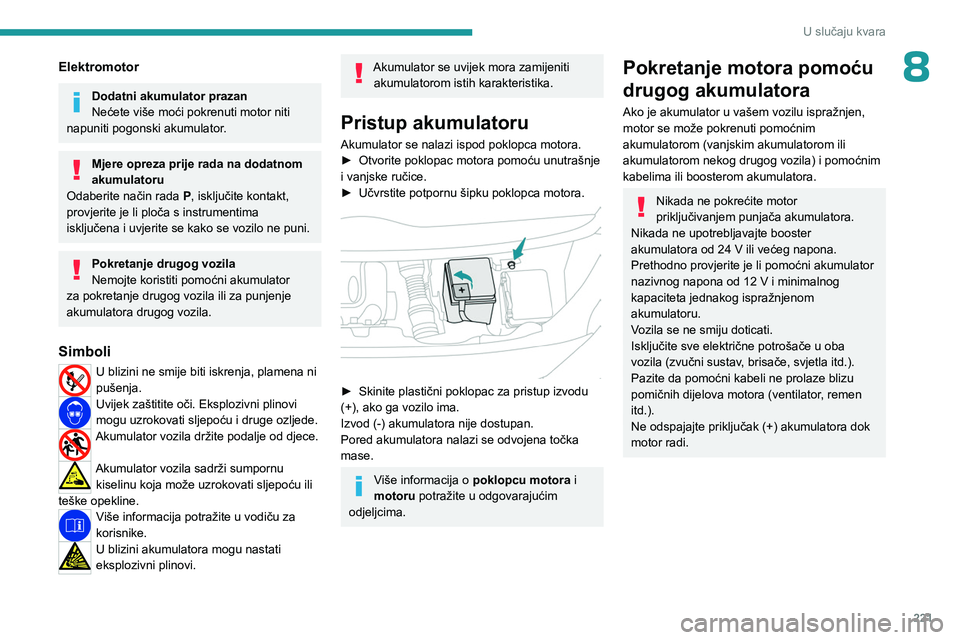

8Elektromotor
Dodatni akumulator prazan
Nećete više moći pokrenuti motor niti
napuniti pogonski akumulator.
Mjere opreza prije rada na dodatnom
akumulatoru
Odaberite način rada

P
, isključite kontakt,
provjerite je li ploča s instrumentima
isključena i uvjerite se kako se vozilo ne puni.
Pokretanje drugog vozila
Nemojte koristiti pomoćni akumulator
za pokretanje drugog vozila ili za punjenje
akumulatora drugog vozila.
Simboli
U blizini ne smije biti iskrenja, plamena ni
pušenja.
Uvijek zaštitite oči. Eksplozivni plinovi
mogu uzrokovati sljepoću i druge ozljede.
Akumulator vozila držite podalje od djece.
Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati sljepoću ili
teške opekline.
Više informacija potražite u vodiču za
korisnike.
U blizini akumulatora mogu nastati
eksplozivni plinovi.
Akumulator se uvijek mora zamijeniti akumulatorom istih karakteristika.
Pristup akumulatoru
Akumulator se nalazi ispod poklopca motora.
► Otvorite poklopac motora pomoću unutrašnje
i vanjske ručice.
►

Učvrstite potpornu šipku poklopca motora.

► Skinite plastični poklopac za pristup izvodu
(+), ako ga vozilo ima.
Izvod (-) akumulatora nije dostupan.
Pored akumulatora nalazi se odvojena točka
mase.
Više informacija o poklopcu motora i
motoru potražite u odgovarajućim
odjeljcima.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni akumulator
nazivnog napona od 12
V i minimalnog
kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (zvučni sustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.

222
U slučaju kvara

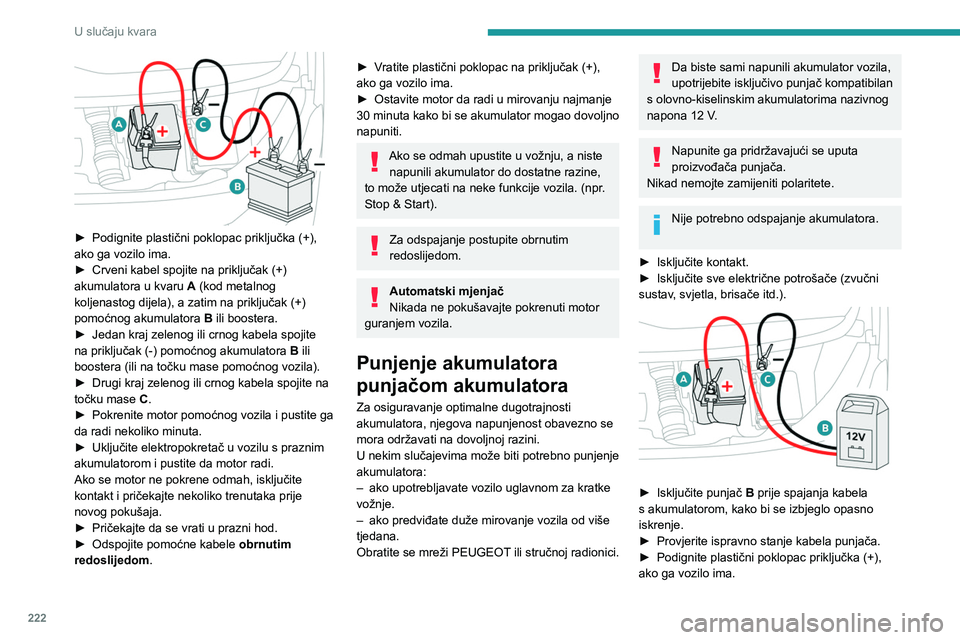

► Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►

Crveni kabel spojite na priključak (+)
akumulatora u kvaru A

(kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
►

Jedan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B

ili
boostera (ili na točku mase pomoćnog vozila).
►

Drugi kraj zelenog ili crnog kabela spojite na
točku mase

C.
►

Pokrenite motor pomoćnog vozila i pustite ga
da radi nekoliko minuta.
►


Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
►


Pričekajte da se vrati u prazni hod.
►


Odspojite pomoćne kabele obrnutim
redoslijedom

.
► Vratite plastični poklopac na priključak (+),
ako ga vozilo ima.
►
Ostavite motor da radi u mirovanju najmanje
30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Ako se odmah upustite u vožnju, a niste napunili akumulator do dostatne razine,
to može utjecati na neke funkcije vozila. (npr.
Stop & Start).
Za odspajanje postupite obrnutim
redoslijedom.
Automatski mjenjač
Nikada ne pokušavajte pokrenuti motor
guranjem vozila.
Punjenje akumulatora
punjačom akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
–

ako upotrebljavate vozilo uglavnom za kratke
vožnje.
–


ako predviđate duže mirovanje vozila od više
tjedana.
Obratite

se mreži PEUGEOT ili stručnoj radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan
s olovno-kiselinskim akumulatorima nazivnog
napona 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
►

Isključite kontakt.
►


Isključite sve električne potrošače (zvučni
sustav

, svjetla, brisače itd.).


► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
►

Provjerite ispravno stanje kabela punjača.
►


Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
