2022 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

191

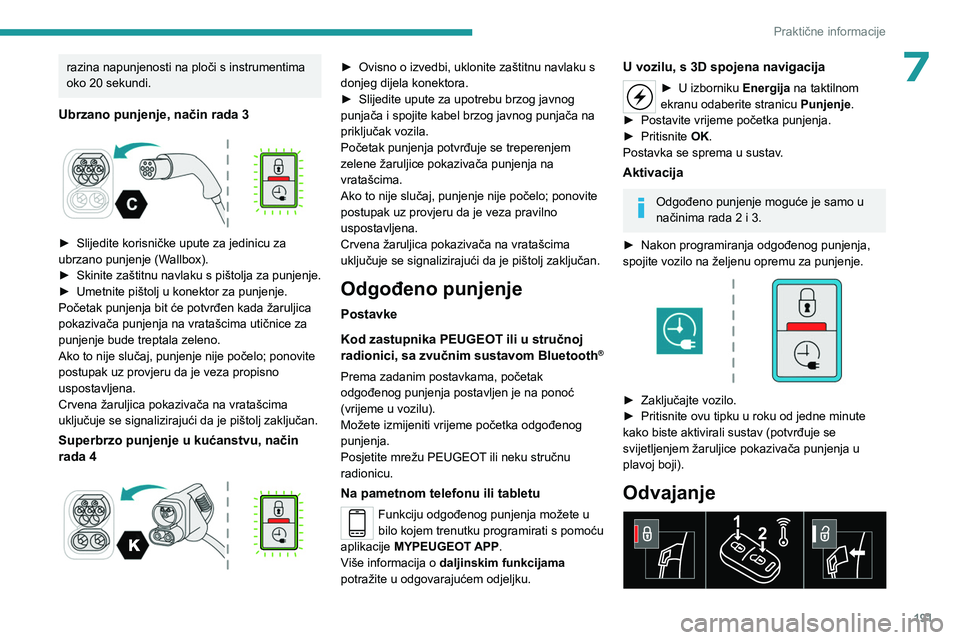

Praktične informacije
7razina napunjenosti na ploči s instrumentima
oko 20 sekundi.
Ubrzano punjenje, način rada 3

► Slijedite korisničke upute za jedinicu za
ubrzano punjenje (W allbox).
►

Skinite
zaštitnu navlaku s pištolja za punjenje.
►

Umetnite pištolj u konektor za punjenje.
Početak punjenja bit će potvrđen kada žaruljica
pokazivača punjenja na vratašcima utičnice za
punjenje bude treptala zeleno.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza propisno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Superbrzo punjenje u kućanstvu, način
rada 4


► Ovisno o izvedbi, uklonite zaštitnu navlaku s
donjeg dijela konektora.
►

Slijedite upute za upotrebu brzog javnog
punjača i spojite kabel brzog javnog punjača na
priključak vozila.
Početak punjenja potvrđuje se treperenjem
zelene žaruljice pokazivača punjenja na
vratašcima.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza pravilno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Odgođeno punjenje
Postavke
Kod zastupnika PEUGEOT ili u stručnoj
radionici, sa zvučnim sustavom

Bluetooth®
Prema zadanim postavkama, početak
odgođenog punjenja postavljen je na ponoć
(vrijeme u vozilu).
Možete izmijeniti vrijeme početka odgođenog
punjenja.
Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Na pametnom telefonu ili tabletu
Funkciju odgođenog punjenja možete u
bilo kojem trenutku programirati s pomoću
aplikacije MYPEUGEOT APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
U vozilu, s 3D spojena navigacija
► U izborni ku Energija na taktilnom
ekranu odaberite stranicu Punjenje.
►

Postavite vrijeme početka punjenja.
►


Pritisnite
OK.
Postavka se sprema u sustav.
Aktivacija
Odgođeno punjenje moguće je samo u
načinima rada 2 i 3.
►

Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.


► Zaključajte vozilo.
► Pritisnite ovu tipku u roku od jedne minute
kako biste aktivirali sustav (potvrđuje se
svijetljenjem žaruljice pokazivača punjenja u
plavoj boji).
Odvajanje

192

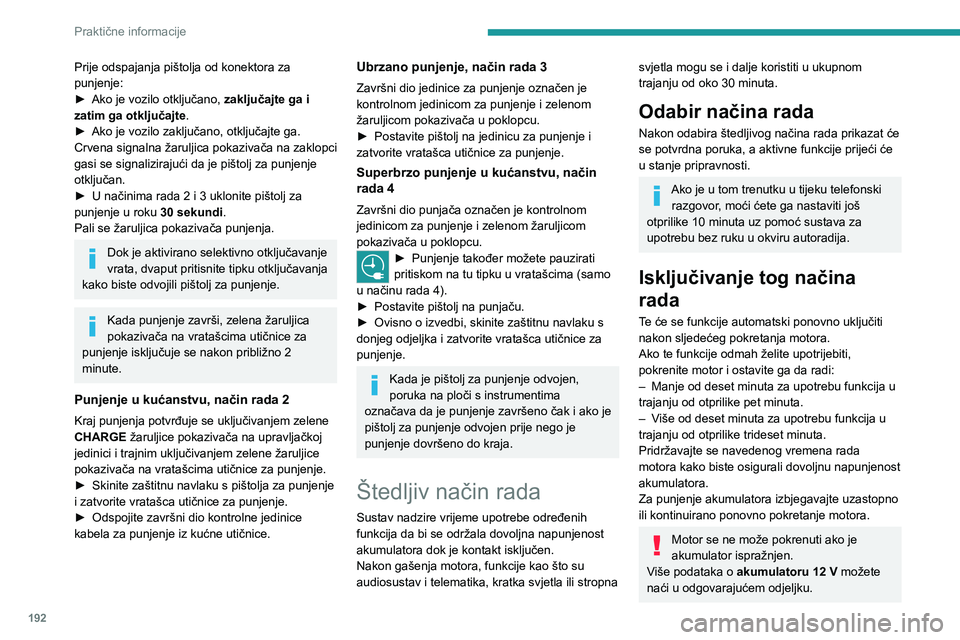

Praktične informacije
Prije odspajanja pištolja od konektora za
punjenje:
►
Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte

.
►

Ako je vozilo zaključano, otključajte ga.
Crvena signalna žaruljica

pokazivača na zaklopci
gasi se signalizirajući da je pištolj za punjenje
otključan.
►

U načinima rada 2 i 3 uklonite pištolj za
punjenje u roku 30 sekundi

.
Pali se žaruljica pokazivača punjenja.
Dok je aktivirano selektivno otključavanje
vrata, dvaput pritisnite tipku otključavanja
kako biste odvojili pištolj za punjenje.
Kada punjenje završi, zelena žaruljica
pokazivača na vratašcima utičnice za
punjenje isključuje se nakon približno 2
minute.
Punjenje u kućanstvu, način rada 2
Kraj punjenja potvrđuje se uključivanjem zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i trajnim uključivanjem zelene žaruljice
pokazivača na vratašcima utičnice za punjenje.
►

Skinite zaštitnu navlaku s pištolja za punjenje
i zatvorite vratašca utičnice za punjenje.
►


Odspojite završni dio kontrolne jedinice
kabela za punjenje iz kućne utičnice.
Ubrzano punjenje, način rada 3
Završni dio jedinice za punjenje označen je
kontrolnom jedinicom za punjenje i zelenom
žaruljicom pokazivača u poklopcu.
►

Postavite pištolj na jedinicu za punjenje i
zatvorite vratašca utičnice za punjenje.
Superbrzo punjenje u kućanstvu, način
rada 4
Završni dio punjača označen je kontrolnom
jedinicom za punjenje i zelenom žaruljicom
pokazivača u poklopcu.
► Punjenje također možete pauzirati
pritiskom na tu tipku u vratašcima (samo
u načinu rada 4).
►

Postavite pištolj na punjaču.
►


Ovisno o izvedbi, skinite zaštitnu navlaku s
donjeg odjeljka i zatvorite vratašca utičnice za
punjenje.
Kada je pištolj za punjenje odvojen,
poruka na ploči s instrumentima
označava da je punjenje završeno čak i ako je
pištolj za punjenje odvojen prije nego je
punjenje dovršeno do kraja.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.
Isključivanje tog načina
rada
Te će se funkcije automatski ponovno uključiti
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
–

Manje od deset minuta za upotrebu funkcija u
trajanju od otprilike pet minuta.
–


V
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako biste osigurali dovoljnu napunjenost
akumulatora.
Za punjenje akumulatora izbjegavajte uzastopno
ili kontinuirano ponovno pokretanje motora.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru 12
V možete
naći u odgovarajućem odjeljku.

193
Praktične informacije

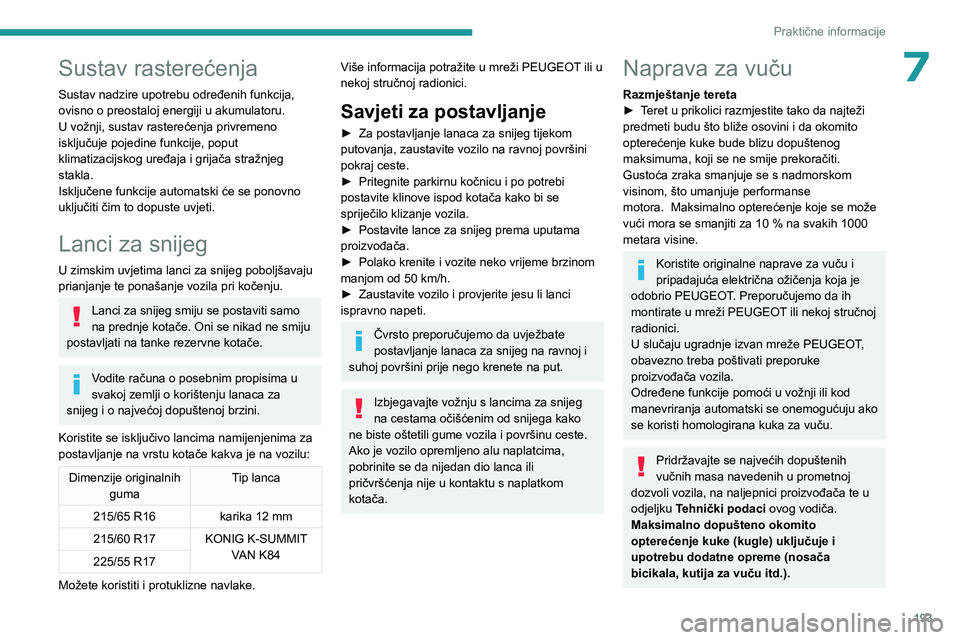

7Sustav rasterećenja
Sustav nadzire upotrebu određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja i grijača stražnjeg
stakla.
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite se isključivo lancima namijenjenima za
postavljanje na vrstu kotače kakva je na vozilu:
Dimenzije originalnih guma Tip lanca
215/65 R16 karika 12
mm
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
Možete koristiti i protuklizne navlake.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Savjeti za postavljanje
► Za postavljanje lanaca za snijeg tijekom
putovanja, zaustavite vozilo na ravnoj površini
pokraj ceste.
►

Pritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
►


Postavite lance za snijeg prema uputama
proizvođača.
►


Polako krenite i vozite neko vrijeme brzinom
manjom od 50

km/h.
►

Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Čvrsto preporučujemo da uvježbate
postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Naprava za vuču
Razmještanje tereta
► T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse
motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10 % na svakih 1000
metara visine.
Koristite originalne naprave za vuču i
pripadajuća električna ožičenja koja je
odobrio PEUGEOT. Preporučujemo da ih
montirate u mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže PEUGEOT,
obavezno treba poštivati preporuke
proizvođača vozila.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju ako
se koristi homologirana kuka za vuču.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te u
odjeljku Tehnički podaci ovog vodiča.
Maksimalno dopušteno okomito
opterećenje kuke (kugle) uključuje i
upotrebu dodatne opreme (nosača
bicikala, kutija za vuču itd.).

194

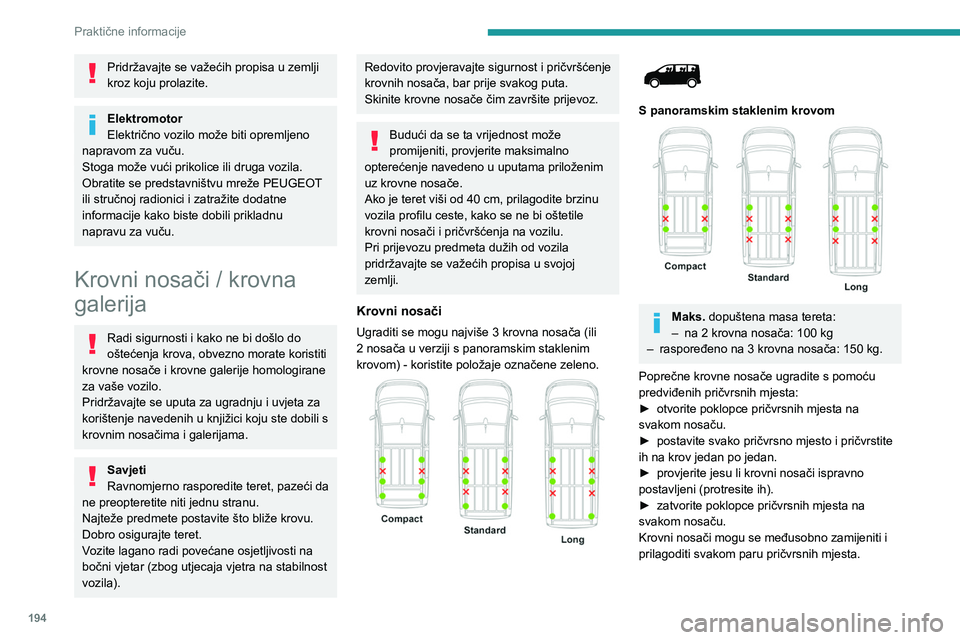

Praktične informacije
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Elektromotor
Električno vozilo može biti opremljeno
napravom za vuču.
Stoga može vući prikolice ili druga vozila.
Obratite se predstavništvu mreže PEUGEOT
ili stručnoj radionici i zatražite dodatne
informacije kako biste dobili prikladnu
napravu za vuču.
Krovni nosači / krovna
galerija
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
krovne nosače i krovne galerije homologirane
za vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima i galerijama.
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže krovu.
Dobro osigurajte teret.
Vozite lagano radi povećane osjetljivosti na
bočni vjetar (zbog utjecaja vjetra na stabilnost
vozila).
Redovito provjeravajte sigurnost i pričvršćenje
krovnih nosača, bar prije svakog puta.
Skinite krovne nosače čim završite prijevoz.
Budući da se ta vrijednost može
promijeniti, provjerite maksimalno
opterećenje navedeno u uputama priloženim
uz krovne nosače.
Ako je teret viši od 40 cm, prilagodite brzinu
vozila profilu ceste, kako se ne bi oštetile
krovni nosači i pričvršćenja na vozilu.
Pri prijevozu predmeta dužih od vozila
pridržavajte se važećih propisa u svojoj
zemlji.
Krovni nosači
Ugraditi se mogu najviše 3 krovna nosača (ili
2 nosača u verziji s panoramskim staklenim
krovom) - koristite položaje označene zeleno.




S panoramskim staklenim krovom

Maks. dopuštena masa tereta:
– na 2 krovna nosača: 100 kg
–

raspoređeno na 3 krovna nosača: 150
kg.
Poprečne krovne nosače ugradite s pomoću
predviđenih pričvrsnih mjesta:
►

otvorite poklopce pričvrsnih mjesta na
svakom nosaču.
►


postavite svako pričvrsno mjesto i pričvrstite
ih na krov jedan po jedan.
►


provjerite jesu li krovni nosači ispravno
postavljeni (protresite ih).
►


zatvorite poklopce pričvrsnih mjesta na
svakom nosaču.
Krovni nosači mogu se međusobno zamijeniti i
prilagoditi svakom paru pričvrsnih mjesta.

195
Praktične informacije

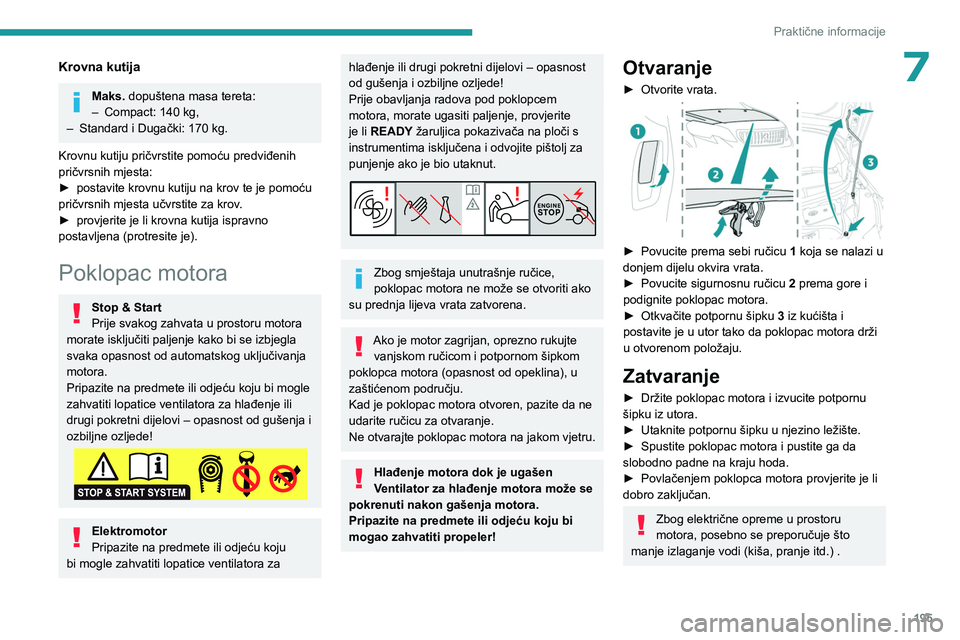

7Krovna kutija
Maks. dopuštena masa tereta:
– Compact: 140 kg,
–

Standard i Dugački: 170 kg.
Krovnu kutiju pričvrstite pomoću predviđenih
pričvrsnih mjesta:
►


postavite krovnu kutiju na krov te je pomoću
pričvrsnih mjesta učvrstite za krov

.
►

provjerite je li krovna kutija ispravno
postavljena (protresite je).
Poklopac motora
Stop & Start
Prije svakog zahvata u prostoru motora
morate isključiti paljenje kako bi se izbjegla
svaka opasnost od automatskog uključivanja
motora.
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje ili
drugi pokretni dijelovi – opasnost od gušenja i
ozbiljne ozljede!
Elektromotor
Pripazite na predmete ili odjeću koju
bi mogle zahvatiti lopatice ventilatora za
hlađenje ili drugi pokretni dijelovi – opasnost
od gušenja i ozbiljne ozljede!
Prije obavljanja radova pod poklopcem
motora, morate ugasiti paljenje, provjerite
je li READY žaruljica pokazivača na ploči s
instrumentima isključena i odvojite pištolj za
punjenje ako je bio utaknut.
Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti ako
su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da ne
udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom vjetru.
Hlađenje motora dok je ugašen
Ventilator za hlađenje motora može se
pokrenuti nakon gašenja motora.
Pripazite na predmete ili odjeću koju bi
mogao zahvatiti propeler!
Otvaranje
► Otvorite vrata.

► Povucite prema sebi ručicu 1 koja se nalazi u
donjem dijelu okvira vrata.
►

Povucite sigurnosnu ručicu 2

prema gore i
podignite poklopac motora.
►

Otkvačite potpornu šipku 3

iz kućišta i
postavite je u utor tako da poklopac motora drži
u otvorenom položaju.
Zatvaranje
► Držite poklopac motora i izvucite potpornu
šipku iz utora.
►

Utaknite potpornu šipku u njezino ležište.
►


Spustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
►


Povlačenjem poklopca motora provjerite je li
dobro zaključan.
Zbog električne opreme u prostoru
motora, posebno se preporučuje što
manje izlaganje vodi (kiša, pranje itd.) .

196
Praktične informacije

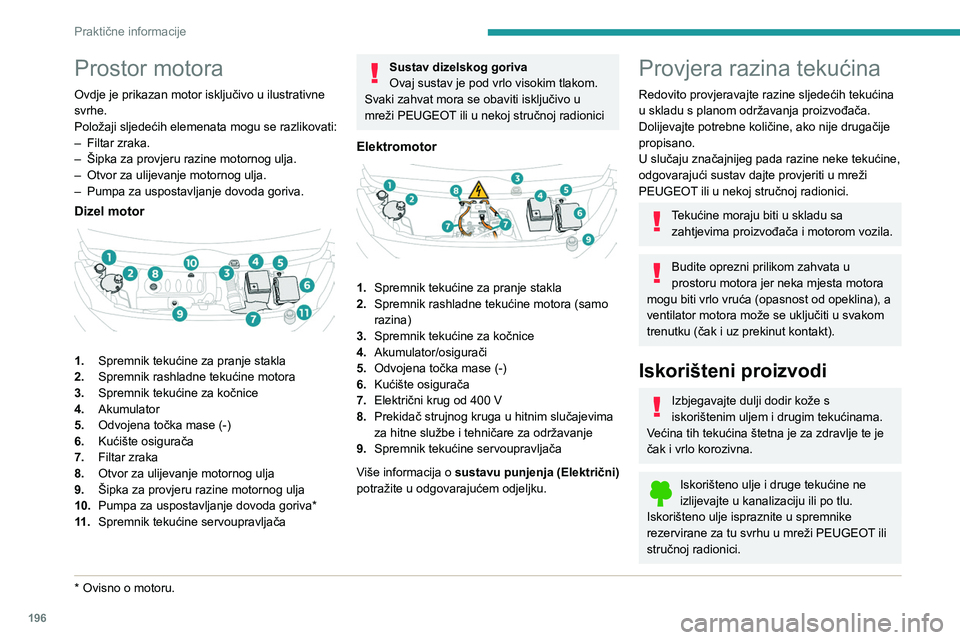

Prostor motora
Ovdje je prikazan motor isključivo u ilustrativne
svrhe.
Položaji sljedećih elemenata mogu se razlikovati:
–
Filtar zraka.
–


Šipka za provjeru razine motornog ulja.
–


Otvor za ulijevanje motornog ulja.
–


Pumpa za uspostavljanje dovoda goriva.
Dizel motor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora
3. Spremnik tekućine za kočnice
4. Akumulator
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Filtar zraka
8. Otvor za ulijevanje motornog ulja
9. Šipka za provjeru razine motornog ulja
10. Pumpa za uspostavljanje dovoda goriva*
11 . Spremnik tekućine servoupravljača
* Ovisno o motoru.
Sustav dizelskog goriva
Ovaj sustav je pod vrlo visokim tlakom.
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT ili u nekoj stručnoj radionici
Elektromotor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora (samo
razina)
3. Spremnik tekućine za kočnice
4. Akumulator/osigurači
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Električni krug od 400
V
8. Prekidač strujnog kruga u hitnim slučajevima
za hitne službe i tehničare za održavanje
9. Spremnik tekućine servoupravljača
Više informacija o sustavu punjenja (Električni)
potražite u odgovarajućem odjeljku.
Provjera razina tekućina
Redovito provjeravajte razine sljedećih tekućina
u skladu s planom održavanja proizvođača.
Dolijevajte potrebne količine, ako nije drugačije
propisano.
U slučaju značajnijeg pada razine neke tekućine,
odgovarajući sustav dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Tekućine moraju biti u skladu sa zahtjevima proizvođača i motorom vozila.
Budite oprezni prilikom zahvata u
prostoru motora jer neka mjesta motora
mogu biti vrlo vruća (opasnost od opeklina), a
ventilator motora može se uključiti u svakom
trenutku (čak i uz prekinut kontakt).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje te je
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje ispraznite u spremnike
rezervirane za tu svrhu u mreži PEUGEOT ili
stručnoj radionici.

197
Praktične informacije

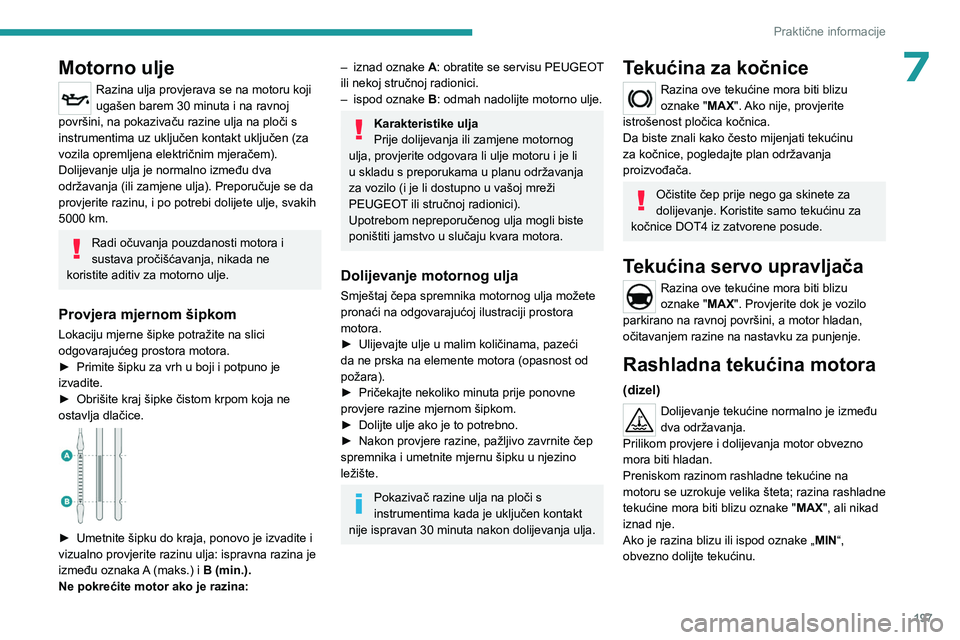

7Motorno ulje
Razina ulja provjerava se na motoru koji
ugašen barem 30 minuta i na ravnoj
površini, na pokazivaču razine ulja na ploči s
instrumentima uz uključen kontakt uključen (za
vozila opremljena električnim mjeračem).
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). Preporučuje se da
provjerite razinu, i po potrebi dolijete ulje, svakih
5000

km.
Radi očuvanja pouzdanosti motora i
sustava pročišćavanja, nikada ne
koristite aditiv za motorno ulje.
Provjera mjernom šipkom
Lokaciju mjerne šipke potražite na slici
odgovarajućeg prostora motora.
►

Primite šipku za vrh u boji i potpuno je
izvadite.
►


Obrišite kraj šipke čistom krpom koja ne
ostavlja dlačice.


► Umetnite šipku do kraja, ponovo je izvadite i
vizualno provjerite razinu ulja: ispravna razina je
između oznaka
A

(maks.) i B (min.).
Ne pokrećite motor ako je razina:
– iznad oznake A: obratite se servisu PEUGEOT
ili nekoj stručnoj radionici.
–

ispod oznake B

: odmah nadolijte motorno ulje.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog
ulja, provjerite odgovara li ulje motoru i je li
u skladu s preporukama u planu održavanja
za vozilo (i je li dostupno u vašoj mreži
PEUGEOT ili stručnoj radionici).
Upotrebom nepreporučenog ulja mogli biste
poništiti jamstvo u slučaju kvara motora.
Dolijevanje motornog ulja
Smještaj čepa spremnika motornog ulja možete
pronaći na odgovarajućoj ilustraciji prostora
motora.
►

Ulijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost od
požara).
►


Pričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
►


Dolijte ulje ako je to potrebno.
►


Nakon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Pokazivač razine ulja na ploči s
instrumentima kada je uključen kontakt
nije ispravan 30 minuta nakon dolijevanja ulja.
Tekućina za kočnice
Razina ove tekućine mora biti blizu
oznake "MAX". Ako nije, provjerite
istrošenost pločica kočnica.
Da biste znali kako često mijenjati tekućinu
za kočnice, pogledajte plan održavanja
proizvođača.
Očistite čep prije nego ga skinete za
dolijevanje. Koristite samo tekućinu za
kočnice DOT4 iz zatvorene posude.
Tekućina servo upravljača
Razina ove tekućine mora biti blizu
oznake "MAX". Provjerite dok je vozilo
parkirano na ravnoj površini, a motor hladan,
očitavanjem razine na nastavku za punjenje.
Rashladna tekućina motora
(dizel)
Dolijevanje tekućine normalno je između
dva održavanja.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
Preniskom razinom rashladne tekućine na
motoru se uzrokuje velika šteta; razina rashladne
tekućine mora biti blizu oznake " MAX", ali nikad
iznad nje.
Ako je razina blizu ili ispod oznake „ MIN“,
obvezno dolijte tekućinu.

198
Praktične informacije

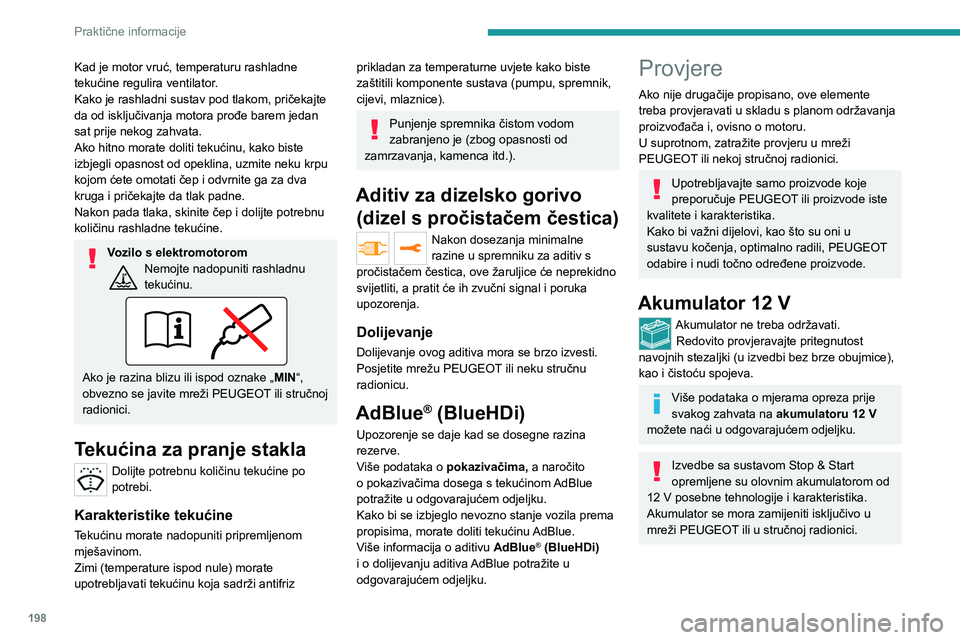

Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Kako je rashladni sustav pod tlakom, pričekajte
da od isključivanja motora prođe barem jedan
sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli opasnost od opeklina, uzmite neku krpu
kojom ćete omotati čep i odvrnite ga za dva
kruga i pričekajte da tlak padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu rashladne tekućine.
Vozilo s elektromotoromNemojte nadopuniti rashladnu
tekućinu.
Ako je razina blizu ili ispod oznake „MIN“,
obvezno se javite mreži PEUGEOT ili stručnoj
radionici.
Tekućina za pranje stakla
Dolijte potrebnu količinu tekućine po
potrebi.
Karakteristike tekućine
Tekućinu morate nadopuniti pripremljenom
mješavinom.
Zimi (temperature ispod nule) morate
upotrebljavati tekućinu koja sadrži antifriz
prikladan za temperaturne uvjete kako biste
zaštitili komponente sustava (pumpu, spremnik,
cijevi, mlaznice).
Punjenje spremnika čistom vodom
zabranjeno je (zbog opasnosti od
zamrzavanja, kamenca itd.).
Aditiv za dizelsko gorivo (dizel s pročistačem čestica)
Nakon dosezanja minimalne
razine u spremniku za aditiv s
pročistačem čestica, ove žaruljice će neprekidno
svijetliti, a pratit će ih zvučni signal i poruka
upozorenja.
Dolijevanje
Dolijevanje ovog aditiva mora se brzo izvesti.
Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
AdBlue® (BlueHDi)
Upozorenje se daje kad se dosegne razina
rezerve.
Više podataka o pokazivačima, a naročito
o pokazivačima dosega s tekućinom AdBlue
potražite u odgovarajućem odjeljku.
Kako bi se izbjeglo nevozno stanje vozila prema
propisima, morate doliti tekućinu AdBlue.
Više informacija o aditivu AdBlue
® (BlueHDi)
i o dolijevanju aditiva AdBlue potražite u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.
Akumulator 12 V
Akumulator ne treba održavati. Redovito provjeravajte pritegnutost
navojnih stezaljki (u izvedbi bez brze obujmice),
kao i čistoću spojeva.
Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru 12
V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
