2022 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

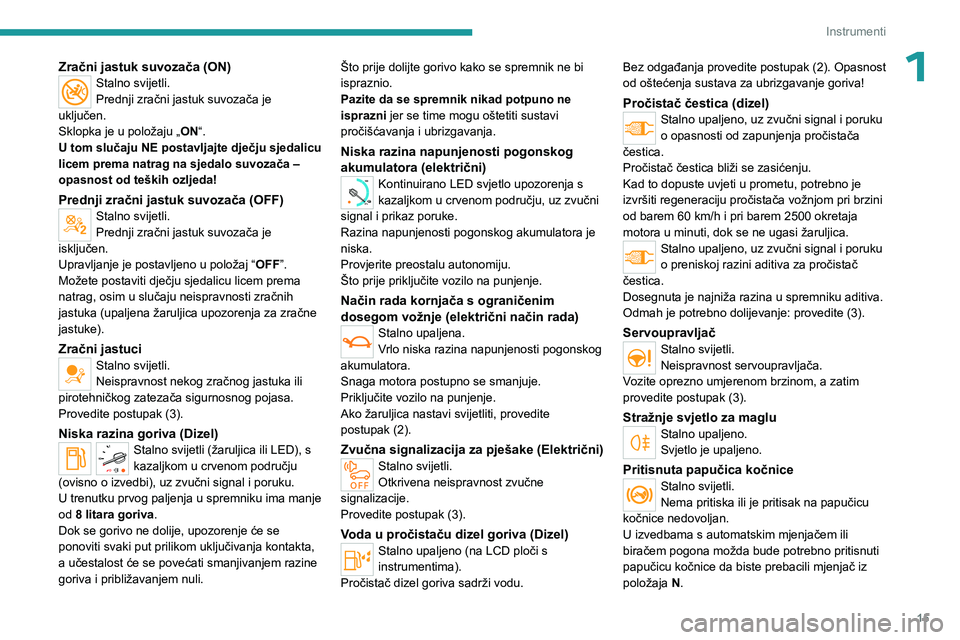

15
Instrumenti
1Zračni jastuk suvozača (ON)Stalno svijetli.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno svijetli.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Zračni jastuciStalno svijetli.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Niska razina goriva (Dizel)Stalno svijetli (žaruljica ili LED), s
kazaljkom u crvenom području
(ovisno o izvedbi), uz zvučni signal i poruku.
U trenutku prvog paljenja u spremniku ima manje
od 8 litara goriva.
Dok se gorivo ne dolije, upozorenje će se
ponoviti svaki put prilikom uključivanja kontakta,
a učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli. Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Niska razina napunjenosti pogonskog
akumulatora (električni)
0 %
100
Kontinuirano LED svjetlo upozorenja s
kazaljkom u crvenom području, uz zvučni
signal i prikaz poruke.
Razina napunjenosti pogonskog akumulatora je
niska.
Provjerite preostalu autonomiju.
Što prije priključite vozilo na punjenje.
Način rada kornjača s ograničenim
dosegom vožnje (električni način rada)
Stalno upaljena.
Vrlo niska razina napunjenosti pogonskog
akumulatora.
Snaga motora postupno se smanjuje.
Priključite vozilo na punjenje.
Ako žaruljica nastavi svijetliti, provedite
postupak
(2).
Zvučna signalizacija za pješake (Električni)Stalno svijetli.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Voda u pročistaču dizel goriva (Dizel)Stalno upaljeno (na LCD ploči s
instrumentima).
Pročistač dizel goriva sadrži vodu. Bez odgađanja provedite postupak (2). Opasnost
od oštećenja sustava za ubrizgavanje goriva!
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Pročistač čestica bliži se zasićenju.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h i pri barem 2500 okretaja
motora u minuti, dok se ne ugasi žaruljica.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Dosegnuta je najniža razina u spremniku aditiva.
Odmah je potrebno dolijevanje: provedite (3).
ServoupravljačStalno svijetli.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Stražnje svjetlo za maglu
Stalno upaljeno.
Svjetlo je upaljeno.
Pritisnuta papučica kočniceStalno svijetli.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
U izvedbama s automatskim mjenjačem ili
biračem pogona možda bude potrebno pritisnuti
papučicu kočnice da biste prebacili mjenjač iz
položaja

N
.

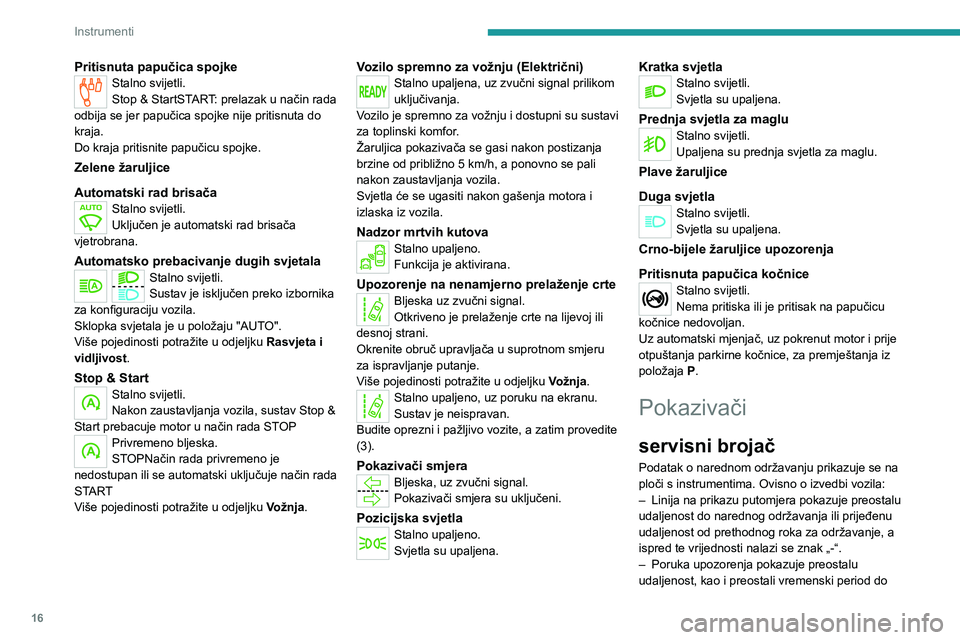

16
Instrumenti
Pritisnuta papučica spojkeStalno svijetli.
Stop & StartSTART: prelazak u način rada
odbija se jer papučica spojke nije pritisnuta do
kraja.
Do kraja pritisnite papučicu spojke.
Zelene žaruljice
Automatski rad brisača
Stalno svijetli.
Uključen je automatski rad brisača
vjetrobrana.
Automatsko prebacivanje dugih svjetalaStalno svijetli.
Sustav je isključen preko izbornika
za konfiguraciju vozila.
Sklopka svjetala je u položaju "AUTO".
Više pojedinosti potražite u odjeljku Rasvjeta i
vidljivost .
Stop & StartStalno svijetli.
Nakon zaustavljanja vozila, sustav Stop &
Start prebacuje motor u način rada STOP
Privremeno bljeska.
STOPNačin rada privremeno je
nedostupan ili se automatski uključuje način rada
START
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (Električni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju i dostupni su sustavi
za toplinski komfor.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Svjetla će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Nadzor mrtvih kutovaStalno upaljeno.
Funkcija je aktivirana.
Upozorenje na nenamjerno prelaženje crteBljeska uz zvučni signal.
Otkriveno je prelaženje crte na lijevoj ili
desnoj strani.
Okrenite obruč upravljača u suprotnom smjeru
za ispravljanje putanje.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljeno, uz poruku na ekranu.
Sustav je neispravan.
Budite oprezni i pažljivo vozite, a zatim provedite
(3).
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratka svjetlaStalno svijetli.
Svjetla su upaljena.
Prednja svjetla za magluStalno svijetli.
Upaljena su prednja svjetla za maglu.
Plave žaruljice
Duga svjetla
Stalno svijetli.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Pritisnuta papučica kočnice
Stalno svijetli.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
Uz automatski mjenjač, uz pokrenut motor i prije
otpuštanja parkirne kočnice, za premještanja iz
položaja P.
Pokazivači
servisni brojač
Podatak o narednom održavanju prikazuje se na
ploči s instrumentima. Ovisno o izvedbi vozila:
–

Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak „-“.
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do

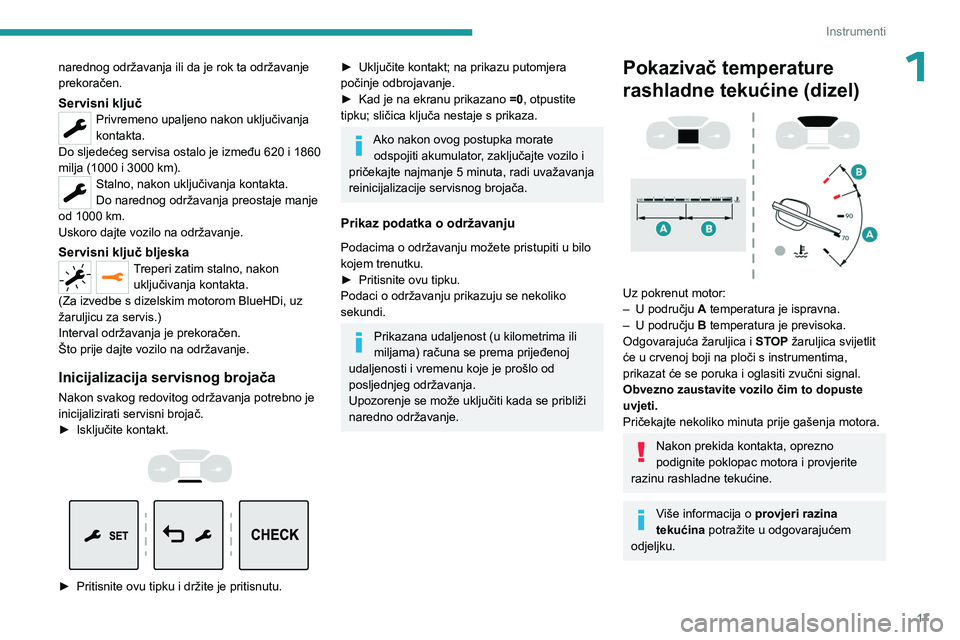

17
Instrumenti
1narednog održavanja ili da je rok ta održavanje
prekoračen.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi, uz
žaruljicu za servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
►

Isključite kontakt.



► Pritisnite ovu tipku i držite je pritisnutu.
► Uključite kontakt; na prikazu putomjera
počinje odbrojavanje.
►

Kad je na ekranu prikazano =0

, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz podatka o održavanju
Podacima o održavanju možete pristupiti u bilo
kojem trenutku.
►

Pritisnite ovu tipku.
Podaci o održavanju prikazuju se nekoliko
sekundi.
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se približi
naredno održavanje.
Pokazivač temperature
rashladne tekućine (dizel)


Uz pokrenut motor:
– U području A
temperatura je ispravna.
–

U području B

temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.

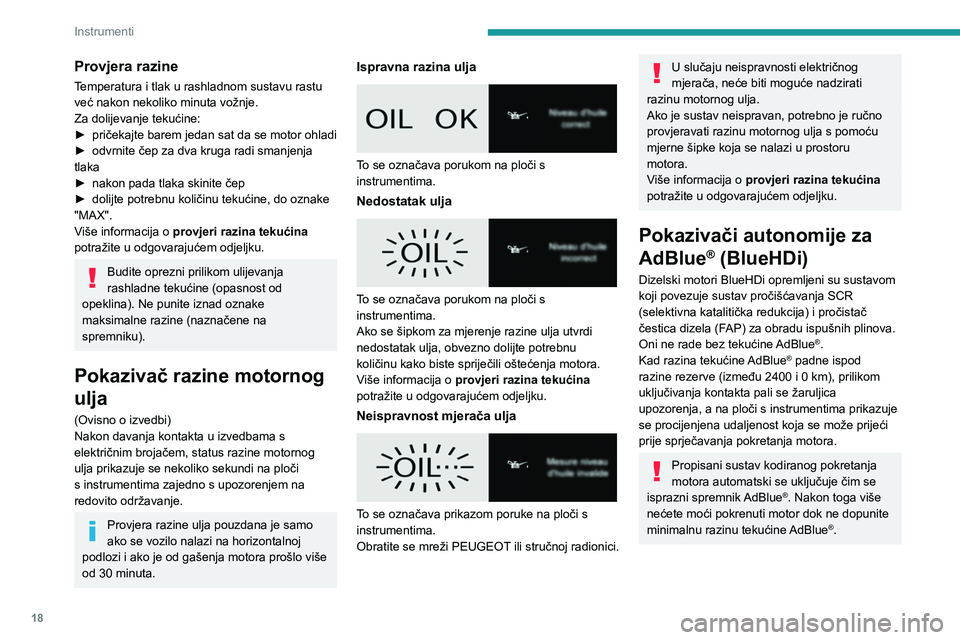

18
Instrumenti
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
►
pričekajte barem jedan sat da se motor ohladi
►


odvrnite čep za dva kruga radi smanjenja
tlaka
►


nakon pada tlaka skinite čep
►


dolijte potrebnu količinu tekućine, do oznake
"MAX".
V

iše informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Nakon davanja kontakta u izvedbama s
električnim brojačem, status razine motornog
ulja prikazuje se nekoliko sekundi na ploči
s instrumentima zajedno s upozorenjem na
redovito održavanje.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Ispravna razina ulja

To se označava porukom na ploči s
instrumentima.
Nedostatak ulja

To se označava porukom na ploči s
instrumentima.
Ako se šipkom za mjerenje razine ulja utvrdi
nedostatak ulja, obvezno dolijte potrebnu
količinu kako biste spriječili oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost mjerača ulja

To se označava prikazom poruke na ploči s
instrumentima.
Obratite se mreži PEUGEOT ili stručnoj radionici.
U slučaju neispravnosti električnog
mjerača, neće biti moguće nadzirati
razinu motornog ulja.
Ako je sustav neispravan, potrebno je ručno
provjeravati razinu motornog ulja s pomoću
mjerne šipke koja se nalazi u prostoru
motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.

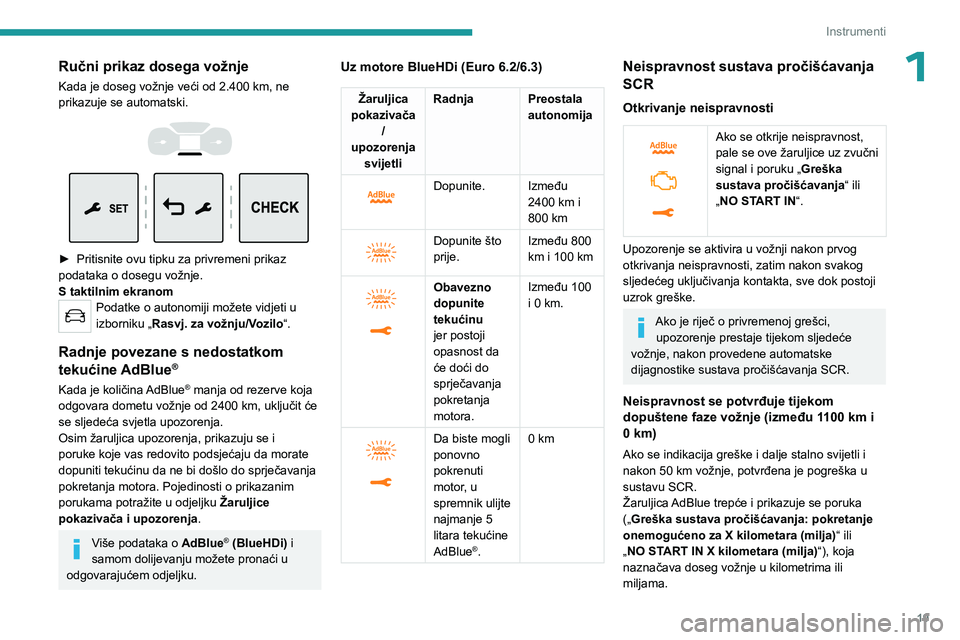

19
Instrumenti
1Ručni prikaz dosega vožnje
Kada je doseg vožnje veći od 2.400 km, ne
prikazuje se automatski.




► Pritisnite ovu tipku za privremeni prikaz
podataka o dosegu vožnje.
S taktilnim ekranom
Podatke o autonomiji možete vidjeti u
izborniku „ Rasvj. za vožnju/Vozilo“.
Radnje povezane s nedostatkom
tekućine AdBlue®
Kada je količina AdBlue® manja od rezerve koja
odgovara dometu vožnje od 2400 km, uključit će
se sljedeća svjetla upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
pokazivača i upozorenja .
Više podataka o AdBlue® (BlueHDi) i
samom dolijevanju možete pronaći u
odgovarajućem odjeljku.
Uz motore BlueHDi (Euro 6.2/6.3)
Žaruljica
pokazivača /
upozorenja svijetli Radnja Preostala
autonomija


Dopunite. Između 2400 km i
800 km


Dopunite što
prije.Između 800
km i 100
km


Obavezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 100
i 0 km.


Da biste mogli
ponovno
pokrenuti
motor, u
spremnik ulijte
najmanje 5
litara tekućine
AdBlue
®.
0 km
Neispravnost sustava pročišćavanja
SCR
Otkrivanje neispravnosti


Ako se otkrije neispravnost,
pale se ove žaruljice uz zvučni
signal i poruku „
Greška
sustava pročišćavanja “ ili
„NO START IN“.
Upozorenje se aktivira u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, sve dok postoji
uzrok greške.
Ako je riječ o privremenoj grešci, upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene automatske
dijagnostike sustava pročišćavanja SCR.
Neispravnost se potvrđuje tijekom
dopuštene faze vožnje (između 1100 km i
0
km)
Ako se indikacija greške i dalje stalno svijetli i
nakon 50 km vožnje, potvrđena je pogreška u
sustavu SCR.
Žaruljica AdBlue trepće i prikazuje se poruka
(„Greška sustava pročišćavanja: pokretanje
onemogućeno za X kilometara (milja) “ ili
„NO START IN X kilometara (milja)“), koja
naznačava doseg vožnje u kilometrima ili
miljama.

20
Instrumenti

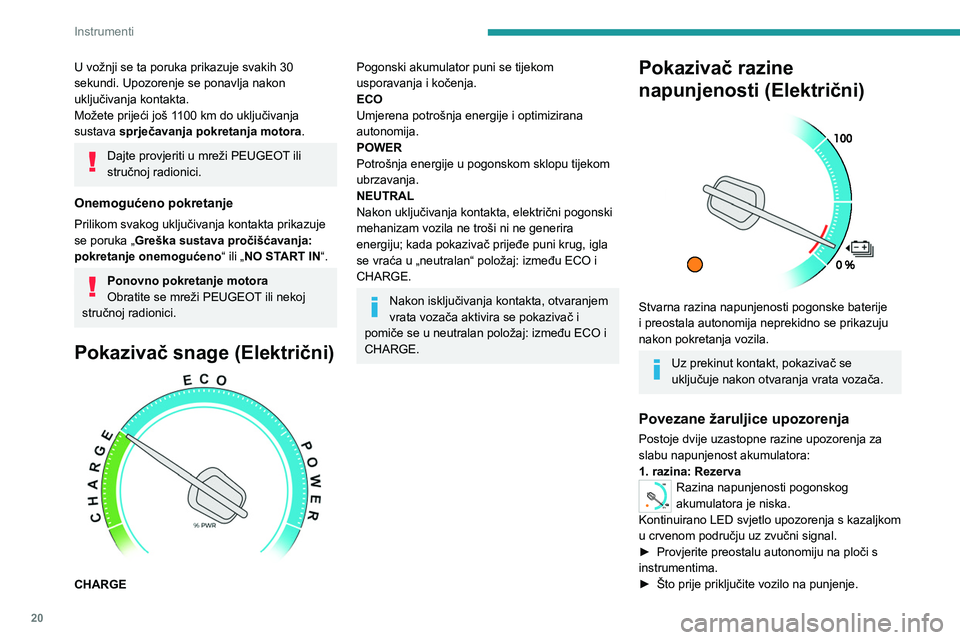

U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja
sustava sprječavanja pokretanja motora.
Dajte provjeriti u mreži PEUGEOT ili
stručnoj radionici.
Onemogućeno pokretanje
Prilikom svakog uključivanja kontakta prikazuje
se poruka „Greška sustava pročišćavanja:
pokretanje onemogućeno “ ili „NO START IN“.
Ponovno pokretanje motora
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Pokazivač snage (Električni)

CHARGE
Pogonski akumulator puni se tijekom
usporavanja i kočenja.
ECO
Umjerena potrošnja energije i optimizirana
autonomija.
POWER
Potrošnja energije u pogonskom sklopu tijekom
ubrzavanja.
NEUTRAL
Nakon uključivanja kontakta, električni pogonski
mehanizam vozila ne troši ni ne generira
energiju; kada pokazivač prijeđe puni krug, igla
se vraća u „neutralan“ položaj: između ECO i
CHARGE.
Nakon isključivanja kontakta, otvaranjem
vrata vozača aktivira se pokazivač i
pomiče se u neutralan položaj: između ECO i
CHARGE.
Pokazivač razine
napunjenosti (Električni)


Stvarna razina napunjenosti pogonske baterije
i preostala autonomija neprekidno se prikazuju
nakon pokretanja vozila.
Uz prekinut kontakt, pokazivač se
uključuje nakon otvaranja vrata vozača.
Povezane žaruljice upozorenja
Postoje dvije uzastopne razine upozorenja za
slabu napunjenost akumulatora:
1. razina: Rezerva
0 %
100
Razina napunjenosti pogonskog
akumulatora je niska.
Kontinuirano LED svjetlo upozorenja s kazaljkom
u crvenom području uz zvučni signal.
►

Provjerite preostalu autonomiju na ploči s
instrumentima.
►


Što prije priključite vozilo na punjenje.

21
Instrumenti
12. razina: KritičnaRazina napunjenosti pogonskog
akumulatora je kritična.
Kontinuirano svjetlo upozorenja, uz LED svjetlo
upozorenja na rezervu i zvučni signal.
►

Priključite vozilo na punjenje.
Preostala autonomija više se ne
izračunava. Snaga pogonskog
mehanizma postupno se smanjuje.
Grijanje i klimatizacijski uređaj isključuju se
(čak i ako kazaljka koja pokazuje potrošnju
nije u položaju

ECO
).
Pokazivač potrošnje za
toplinski komfor (električni)


Mjerač prikazuje potrošnju električne energije
pogonske baterije putem uređaja za toplinsku
udobnost u kabini.
Spomenuti uređaji su sustavi za grijanje i
klimatizaciju.
Ta se oprema može upotrebljavati:
–
kada vozilo nije priključeno na punionicu,
nakon paljenja žaruljice READY

.
–

kada je vozilo priključeno na punionicu, nakon
uključivanja kontakta (način rada Lounge).
Odabirom načina rada ECO

ograničavaju
se funkcije nekih dijelova opreme. Kazaljka
pokazivača potrošnje za toplinski komfor prijeći
će u područje " ECO".
Kako biste brzo zagrijali ili rashladili
kabinu, privremeno odaberite
maksimalnu postavku grijanja ili hlađenja.
Kada je grijanje na maksimumu, mjerač na
pokazivaču potrošnje za toplinski komfor
nalazi se u zoni MAX. Kada je klimatizacija
zraka na maksimumu, ostat će u zoni ECO.
Prekomjernom upotrebom opreme za
toplinski komfor, naročito pri nižim brzinama,
možete značajno smanjiti autonomiju vozila.
Nakon postizanja željene razine komfora,
svakako optimizirajte postavke opreme i
prema potrebi ih podesite prilikom svakog
pokretanja vozila.
Nakon dužeg razdoblja nekorištenja grijanja,
njegovim uključivanjem možda osjetite blago
neugodan miris u prvim minutama rada.
Putomjeri
Ukupni i dnevni putomjer prikazuju se trideset
sekundi nakon prekida kontakta, nakon otvaranja vrata vozača, kao i nakon zaključavanja i
otključavanja vozila.
Ukupni putomjer



Mjeri ukupni put koji je vozilo prešlo od prve
registracije.
Dnevni putomjer (dizel)



Njime se mjeri put koji je vozilo prešlo od
trenutka zadnjeg vraćanja putomjera na nulu.

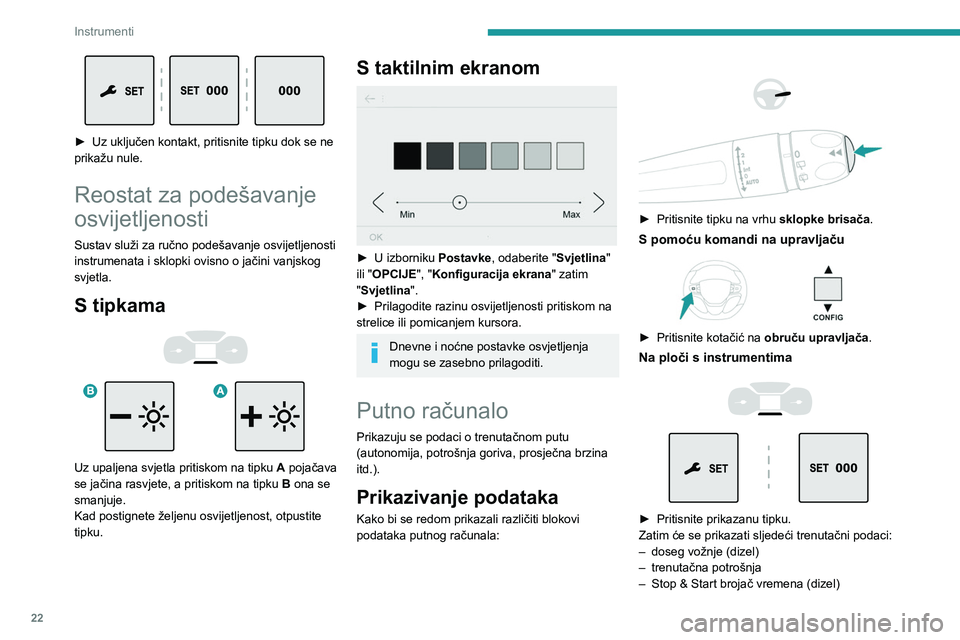

Vraćanje putomjera na nulu

22
Instrumenti

► Uz uključen kontakt, pritisnite tipku dok se ne
prikažu nule.
Reostat za podešavanje
osvijetljenosti
Sustav služi za ručno podešavanje osvijetljenosti
instrumenata i sklopki ovisno o jačini vanjskog
svjetla.
S tipkama



Uz upaljena svjetla pritiskom na tipku A pojačava
se jačina rasvjete, a pritiskom na tipku B ona se
smanjuje.
Kad postignete željenu osvijetljenost, otpustite
tipku.
S taktilnim ekranom

► U izborniku Postavke, odaberite " Svjetlina"
ili "OPCIJE", "Konfiguracija ekrana" zatim
"Svjetlina".
►

Prilagodite razinu osvijetljenosti pritiskom na
strelice ili pomicanjem kursora.
Dnevne i noćne postavke osvjetljenja
mogu se zasebno prilagoditi.
Putno računalo
Prikazuju se podaci o trenutačnom putu
(autonomija, potrošnja goriva, prosječna brzina
itd.).
Prikazivanje podataka
Kako bi se redom prikazali različiti blokovi
podataka putnog računala:




► Pritisnite tipku na vrhu sklopke brisača .
S pomoću komandi na upravljaču

► Pritisnite kotačić na obruču upravljača .
Na ploči s instrumentima



► Pritisnite prikazanu tipku.
Zatim će se prikazati sljedeći trenutačni podaci:
–

doseg vožnje (dizel)
–


trenutačna potrošnja
–


Stop & Start brojač vremena (dizel)
