2021 YAMAHA TMAX Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
8-28
8
DAU23215
Midden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u d e controle over de
machine kunt verliezen.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aan bevolen smeermi ddel:
Lithiumvet
UB3TD1D0.book Page 28 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-29
8
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UB3TD1D0.book Page 29 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-30
8
DAU77780
AccuDe accu bevindt zich onder paneel B. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en g evaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kled ing en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buu rt van d
e accu
en zorg voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het voertui g uit en haal eerst
d e ne gatieve ka bel en d aarna de
positieve ka bel los.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Sluit bij het
plaatsen van de accu eerst de posi-
tieve kab el en daarna de ne gatieve
ka bel aan.
[DCA21910]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2
3
UB3TD1D0.book Page 30 Tuesday, September 1, 2020 8:47 AM

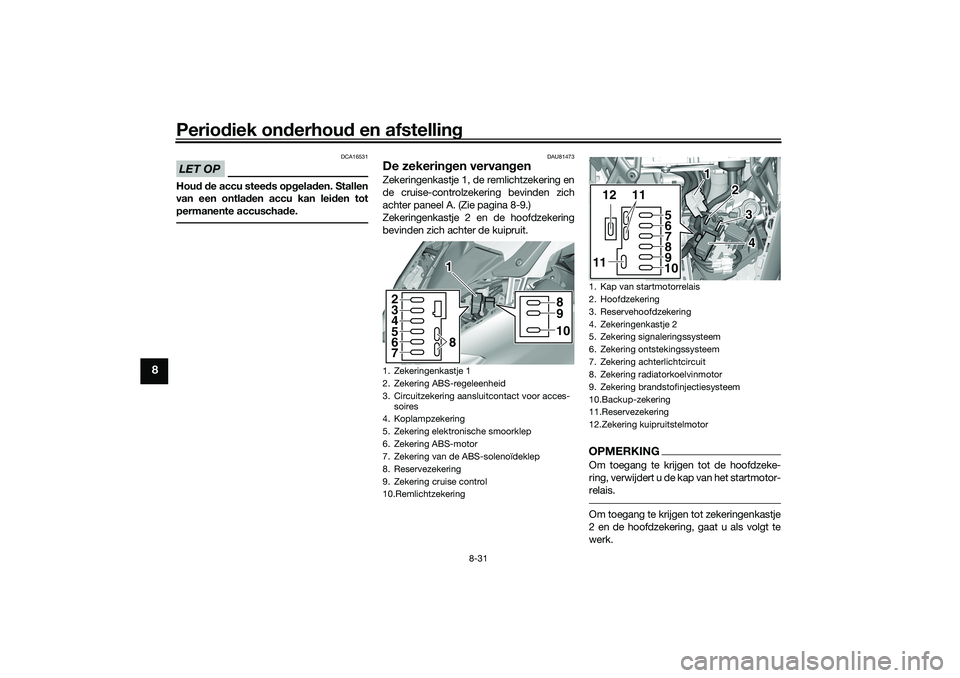

Periodiek on derhou d en afstelling
8-31
8
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU81473
De zekerin gen vervan genZekeringenkastje 1, de remlichtzekering en
de cruise-controlzekering bevinden zich
achter paneel A. (Zie pagina 8-9.)
Zekeringenkastje 2 en de hoofdzekering
bevinden zich achter de kuipruit.
OPMERKINGOm toegang te krijgen tot de hoofdzeke-
ring, verwijdert u de kap van het startmotor-
relais.Om toegang te krijgen tot zekeringenkastje
2 en de hoofdzekering, gaat u als volgt te
werk.
1. Zekeringenkastje 1
2. Zekering ABS-regeleenheid
3. Circuitzekering aansluitcontact voor acces-
soires
4. Koplampzekering
5. Zekering elektronische smoorklep
6. Zekering ABS-motor
7. Zekering van de ABS-solenoïdeklep
8. Reservezekering
9. Zekering cruise control
10.Remlichtzekering2
3
4
5
6
7
8
8
9
10
1 1
1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje 2
5. Zekering signaleringssysteem
6. Zekering ontstekingssysteem
7. Zekering achterlichtcircuit
8. Zekering radiatorkoelvinmotor
9. Zekering brandstofinjectiesysteem
10.Backup-zekering
11.Reservezekering
12.Zekering kuipruitstelmotor
5
6
7
8
9
10
11 12 11
1 1
2
3
2
3
4 4
UB3TD1D0.book Page 31 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-32
8
1. Verwijder paneel A. (Zie pagina 8-9.)
2. Demonteer de afdekplaatjes van de
schroeven door de drukclips te verwij-
deren.
3. Verwijder de doppen.
4. Verwijder de kuipruit door de schroe- ven los te halen. 5. Verwijder het binnenpaneel door de
bouten en drukclips los te halen.
6. Monteer het binnenpaneel door de bouten en drukclips aan te brengen. 7. Monteer de kuipruit door de schroe-
ven aan te brengen.
8. Breng de doppen aan.
9. Monteer de afdekplaatjes van de schroeven door de drukclips aan te
brengen.
10. Monteer het paneel.
Vervang een zekering als volgt als deze is
doorgebrand. 1. Schakel de machinevoeding uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Afdekplaatje schroeven
2. Drukclip
1. Dop
1
212
1
1. Kuipruit
2. Schroef
1. Binnenpaneel
2. Bout
3. Drukclip
12
2 21 2
2
3 3
2
1. Afdekplaatje schroeven
1
UB3TD1D0.book Page 32 Tuesday, September 1, 2020 8:47 AM

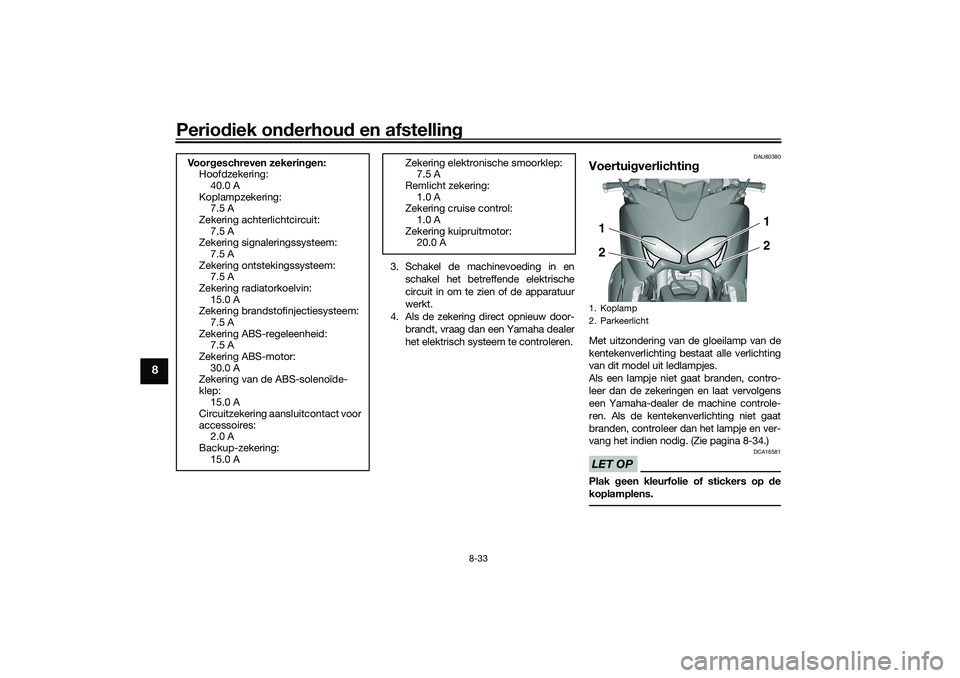

Periodiek on derhou d en afstelling
8-33
8
3. Schakel de machinevoeding in en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU80380
Voertui gverlichtin gMet uitzondering van de gloeilamp van de
kentekenverlichting bestaat alle verlichting
van dit model uit ledlampjes.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha-dealer de machine controle-
ren. Als de kentekenverlichting niet gaat
branden, controleer dan het lampje en ver-
vang het indien nodig. (Zie pagina 8-34.)LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voor geschreven zekerin gen:
Hoofdzekering:
40.0 A
Koplampzekering: 7.5 A
Zekering achterlichtcircuit: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering brandstofinjectiesysteem:
7.5 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Circuitzekering aansluitcontact voor
accessoires: 2.0 A
Backup-zekering:
15.0 A
Zekering elektronische smoorklep:7.5 A
Remlicht zekering: 1.0 A
Zekering cruise control:
1.0 A
Zekering kuipruitmotor: 20.0 A
1. Koplamp
2. Parkeerlicht2 1
2
1
UB3TD1D0.book Page 33 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-34
8
DAU81491
De gloeilamp van de kenteken-
verlichtin g vervan gen1. Verwijder de bevestigingsmoeren van
de kentekenverlichtingseenheid.
2. Trek de kentekenverlichtingseenheid los van het achterwielspatbord.
(Plaats de kragen terug als deze eruit-
vallen.) 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Plaats een nieuwe gloeilamp in de fit- ting en druk de fitting op zijn plaats.
5. Breng de kentekenverlichtingseen- heid op het achterwielspatbord aan.
6. Breng de moeren aan en zet deze vast
met het voorgeschreven aanhaalmo-
ment.
DAU25865
Prob lemen oplossenHoewel uw Yamaha voertuig een grondige
inspectie heeft ondergaan alvorens de fa-
briek te verlaten, kunnen er tijdens gebruik
toch storingen optreden. Problemen in de
brandstof-, compressie- of ontstekingssy-
stemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga als er reparaties
nodig zijn echter met uw machine naar een
erkende Yamaha dealer, waar vakkundige
monteurs aanwezig zijn die beschikken
over het vereiste gereedschap, de ervaring
en vakkennis om de werkzaamheden aan
uw Yamaha voertuig correct uit te voeren.
Gebruik altijd uitsluitend originele Yamaha
vervangingsonderdelen. Imitatieonderde-
len kunnen er hetzelfde uitzien als originele
onderdelen maar zijn vaak van lagere kwa-
liteit, hebben een kortere levensduur en
kunnen uiteindelijk resulteren in dure repa-
raties.
1. Kentekenverlichtingsunit
2. Moer
2 1
1. Flensbus
2. Gloeilamp kentekenverlichting
3. Kentekenverlichtingsunit
Aanhaalmoment:
Moer van kentekenverlichtingseen-
heid:
3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TD1D0.book Page 34 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-35
8
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernstig letsel of schade aan
ei gen dommen tot g evolg.
DAU77992
Pro blemen met het Smart-sleutelsy-
steem oplossen
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd? 
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 8-30.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKINGZie Noodmodus op pagina 8-38 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UB3TD1D0.book Page 35 Tuesday, September 1, 2020 8:47 AM
