2021 YAMAHA TMAX Betriebsanleitungen (in German)

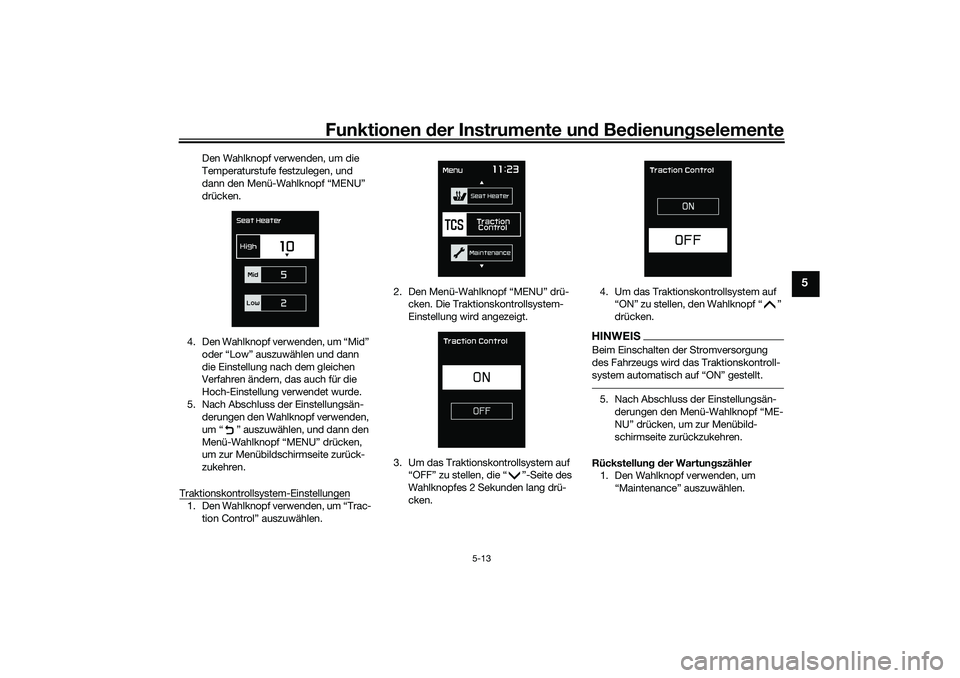

Funktionen der Instru mente un d Be dienun gselemente
5-13
5
Den Wahlknopf verwenden, um die
Temperaturstufe festzulegen, und
dann den Menü-Wahlknopf “MENU”
drücken.
4. Den Wahlknopf verwenden, um “Mid” oder “Low” auszuwählen und dann
die Einstellung nach dem gleichen
Verfahren ändern, das auch für die
Hoch-Einstellung verwendet wurde.
5. Nach Abschluss der Einstellungsän- derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zur Menübildschirmseite zurück-
zukehren.
Traktionskontrollsystem-Einstellungen
1. Den Wahlknopf verwenden, um “Trac- tion Control” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken. Die Traktionskontrollsystem-
Einstellung wird angezeigt.
3. Um das Traktionskontrollsystem auf “OFF” zu stellen, die “ ”-Seite des
Wahlknopfes 2 Sekunden lang drü-
cken. 4. Um das Traktionskontrollsystem auf
“ON” zu stellen, den Wahlknopf “ ”
drücken.
HINWEISBeim Einschalten der Stromversorgung
des Fahrzeugs wird das Traktionskontroll-
5. Nach Abschluss der Einstellungsän-

NUŽ drücken, um zur Menübild-
schirmseite zurückzukehren.
Rückstellun g d er Wartun gszähler
1. Den Wahlknopf verwenden, um
“Maintenance” auszuwählen.
UB3TG1G0.book Page 13 Monday, August 31, 2020 12:28 PM

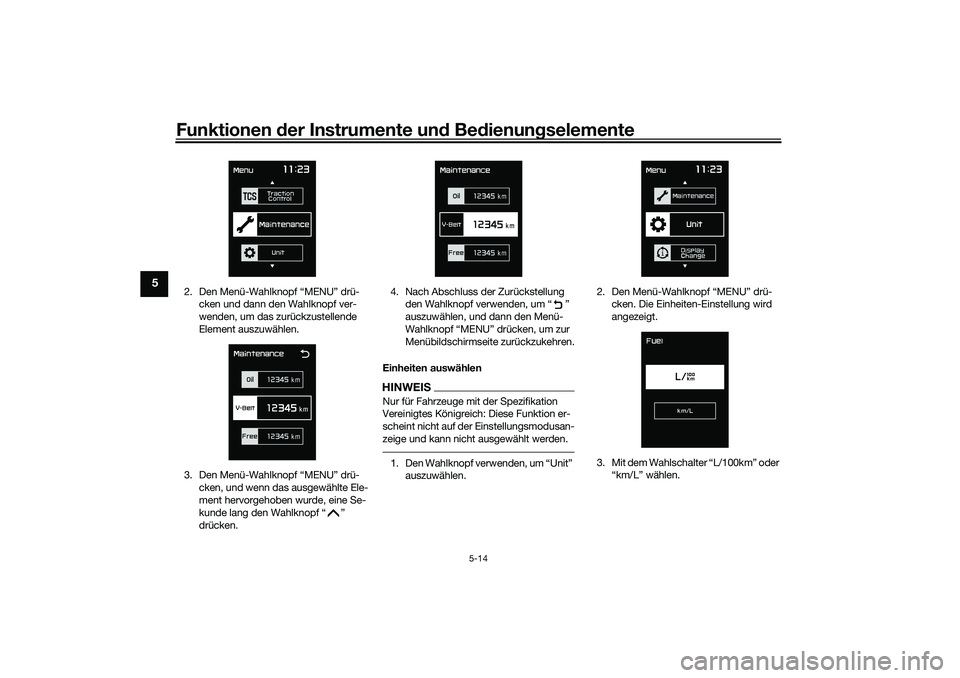

Funktionen der Instru mente un d Be dienun gselemente
5-14
5
2. Den Menü-Wahlknopf “MENU” drü-
cken und dann den Wahlknopf ver-
wenden, um das zurückzustellende
Element auszuwählen.
3. Den Menü-Wahlknopf “MENU” drü- cken, und wenn das ausgewählte Ele-
ment hervorgehoben wurde, eine Se-
kunde lang den Wahlknopf “ ”
drücken. 4. Nach Abschluss der Zurückstellung
den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zur
Menübildschirmseite zurückzukehren.
Einheiten auswählen
HINWEISNur für Fahrzeuge mit der Spezifikation
Vereinigtes Königreich: Diese Funktion er-
scheint nicht auf der Einstellungsmodusan-
zeige und kann nicht ausgewählt werden.1. Den Wahlknopf verwenden, um “Unit” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken. Die Einheiten-Einstellung wird
angezeigt.
3. Mit dem Wahlschalter “L/100km” oder “km/L” wählen.
UB3TG1G0.book Page 14 Monday, August 31, 2020 12:28 PM

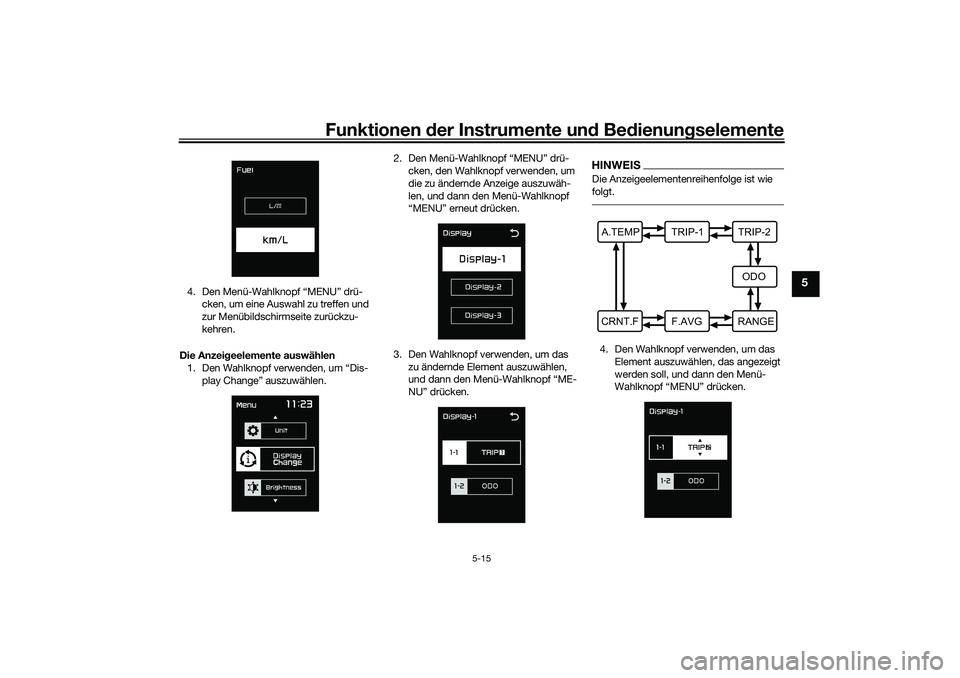

Funktionen der Instru mente un d Be dienun gselemente
5-15
5
4. Den Menü-Wahlknopf “MENU” drü-
cken, um eine Auswahl zu treffen und
zur Menübildschirmseite zurückzu-
kehren.
Die Anzei geelemente auswählen
1. Den Wahlknopf verwenden, um “Dis- play Change” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken, den Wahlknopf verwenden, um
die zu ändernde Anzeige auszuwäh-
len, und dann den Menü-Wahlknopf
“MENU” erneut drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf “ME-
NU” drücken.
HINWEISDie Anzeigeelementenreihenfolge ist wie
folgt.4. Den Wahlknopf verwenden, um das Element auszuwählen, das angezeigt
werden soll, und dann den Menü-
A.TEMP TRIP-1 TRIP-2
ODO
CRNT.F F.AVG RANGE
UB3TG1G0.book Page 15 Monday, August 31, 2020 12:28 PM

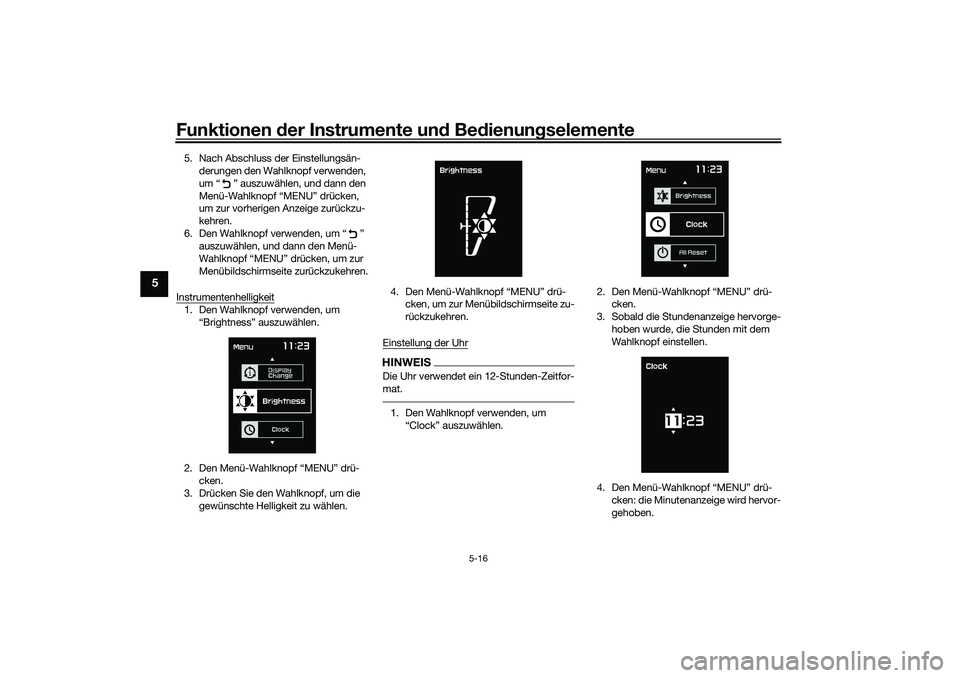

Funktionen der Instru mente un d Be dienun gselemente
5-16
5
5. Nach Abschluss der Einstellungsän-
derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zur vorherigen Anzeige zurückzu-
kehren.
6. Den Wahlknopf verwenden, um “ ” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zur
Menübildschirmseite zurückzukehren.
Instrumentenhelligkeit1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Drücken Sie den Wahlknopf, um die gewünschte Helligkeit zu wählen. 4. Den Menü-Wahlknopf “MENU” drü-
cken, um zur Menübildschirmseite zu-
rückzukehren.
Einstellung der Uhr
HINWEISDie Uhr verwendet ein 12-Stunden-Zeitfor-
mat.1. Den Wahlknopf verwenden, um 2.
cken.
3. Sobald die Stundenanzeige hervorge- hoben wurde, die Stunden mit dem
Wahlknopf einstellen.
4. cken: die Minutenanzeige wird hervor-
gehoben.
UB3TG1G0.book Page 16 Monday, August 31, 2020 12:28 PM

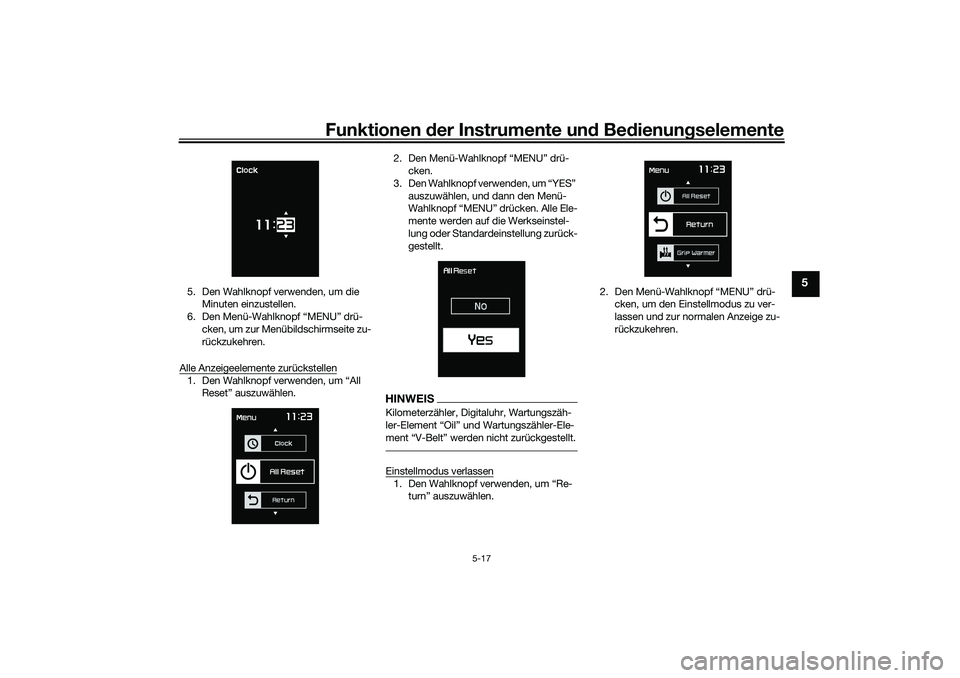

Funktionen der Instru mente un d Be dienun gselemente
5-17
5
5. Den Wahlknopf verwenden, um die
Minuten einzustellen.
6. Den Menü-Wahlknopf “MENU” drü- cken, um zur Menübildschirmseite zu-
rückzukehren.
Alle Anzeigeelemente zurückstellen1. Den Wahlknopf verwenden, um “All Reset” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken.
3. Den Wahlknopf verwenden, um “YES” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken. Alle Ele-
mente werden auf die Werkseinstel-
lung oder Standardeinstellung zurück-
gestellt.
HINWEISKilometerzähler, Digitaluhr, Wartungszäh-

Einstellmodus verlassen1. turnŽ auszuwählen. 2.
cken, um den Einstellmodus zu ver-
lassen und zur normalen Anzeige zu-
rückzukehren.
UB3TG1G0.book Page 17 Monday, August 31, 2020 12:28 PM

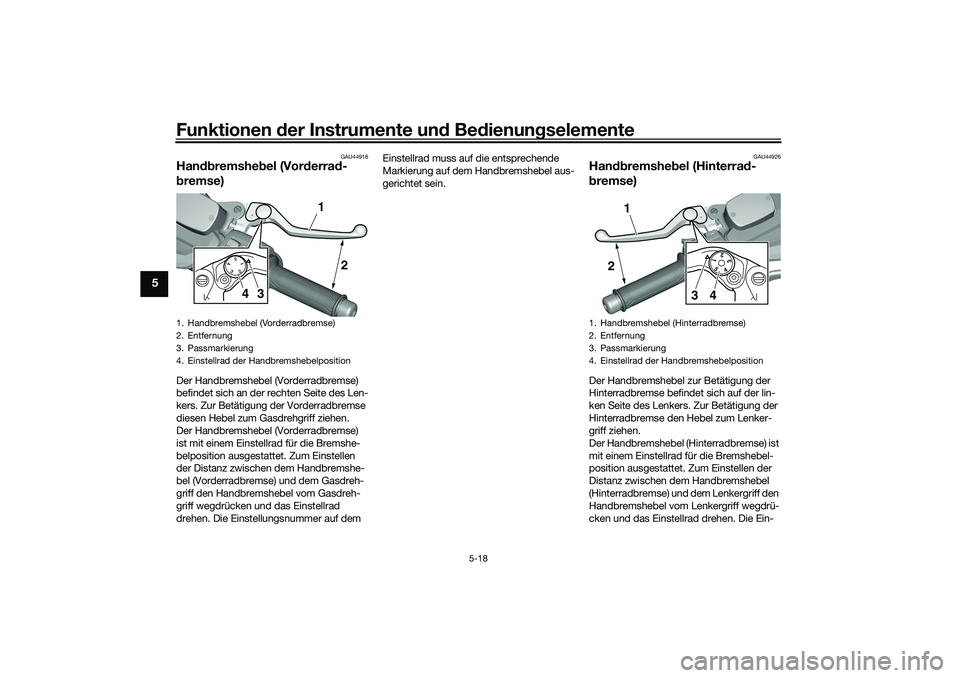

Funktionen der Instru mente un d Be dienun gselemente
5-18
5
GAU44916
Han dbremshe bel (Vor derra d-
b remse)Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
Der Handbremshebel (Vorderradbremse)
ist mit einem Einstellrad für die Bremshe-
belposition ausgestattet. Zum Einstellen
der Distanz zwischen dem Handbremshe-
bel (Vorderradbremse) und dem Gasdreh-
griff den Handbremshebel vom Gasdreh-
griff wegdrücken und das Einstellrad
drehen. Die Einstellungsnummer auf dem Einstellrad muss auf die entsprechende
Markierung auf dem Handbremshebel aus-
gerichtet sein.
GAU44926
Han
dbremshe bel (Hinterra d-
b remse)Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
Der Handbremshebel (Hinterradbremse) ist
mit einem Einstellrad für die Bremshebel-
position ausgestattet. Zum Einstellen der
Distanz zwischen dem Handbremshebel
(Hinterradbremse) und dem Lenkergriff den
Handbremshebel vom Lenkergriff wegdrü-
cken und das Einstellrad drehen. Die Ein-
1. Handbremshebel (Vorderradbremse)
2. Entfernung
3. Passmarkierung
4. Einstellrad der Handbremshebelposition
1
3
4
2
1. Handbremshebel (Hinterradbremse)
2. Entfernung
3. Passmarkierung
4. Einstellrad der Handbremshebelposition
5
4321
1
3
2
4
UB3TG1G0.book Page 18 Monday, August 31, 2020 12:28 PM

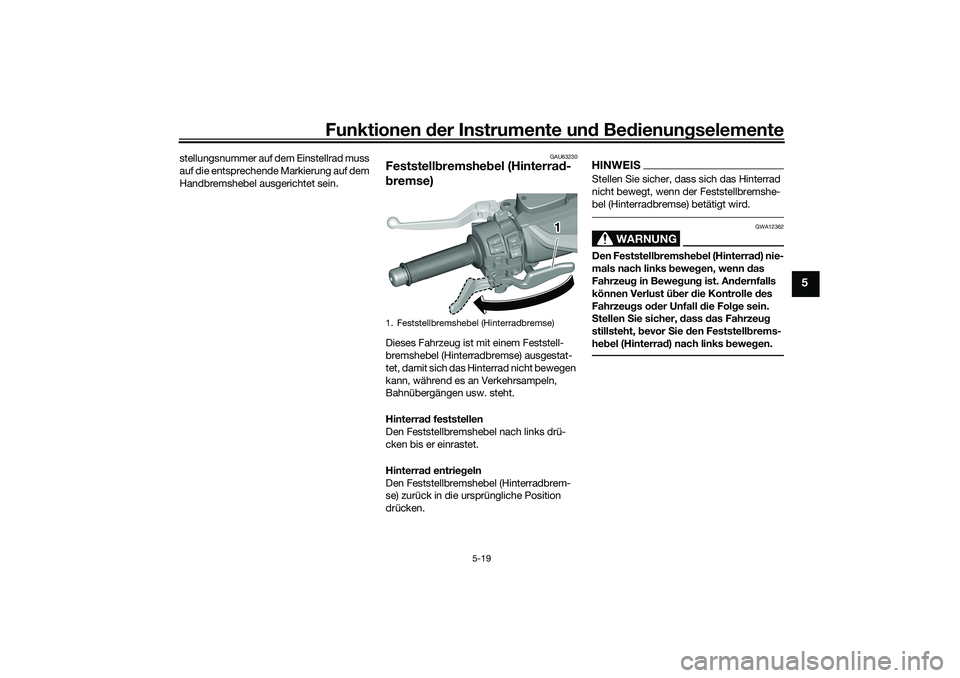

Funktionen der Instru mente un d Be dienun gselemente
5-19
5
stellungsnummer auf de m Einstellrad muss
auf die entsprechende Markierung auf dem
Handbremshebel ausgerichtet sein.
GAU63230
Feststell bremshe bel (Hinterra d-
b remse)Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterra d feststellen
Den Feststellbremshe bel nach links drü-
cken bis er einrastet.
Hinterra d entrie geln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position
drücken.
HINWEISStellen Sie sicher, dass sich das Hinterrad
nicht bewegt, wenn der Feststellbremshe-
bel (Hinterradbremse) betätigt wird.
WARNUNG
GWA12362
Den Feststell bremshe bel (Hinterra d) nie-
mals nach links beweg en, wenn das
Fahrzeug in Bewegun g ist. An dernfalls
können Verlust üb er die Kontrolle des
Fahrzeug s oder Unfall die Fol ge sein.
S tellen Sie sicher, dass das Fahrzeu g
stillsteht, bevor Sie den Feststell brems-
he bel (Hinterra d) nach links b ewegen.
1. Feststellbremshebel (Hinterradbremse)
1
UB3TG1G0.book Page 19 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-20
5
GAU65582
Anti blockiersystem (AB S)Das ABS dieses Modells ist elektronisch
geregelt und weist einen getrennten Regel-
kreis für Vorder- und Hinterradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS Das ABS führt jedes Mal, nachdem
das Fahrzeug eingeschaltet wurde
und eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht
hat, einen Selbsttest durch. Während
dieses Tests ist ein “Klicken” zu hören
und selbst bei leichtem Ziehen an ei-
nem der Bremshebel ist außerdem
eine leichte Vibration am Hebel zu
spüren, was jedoch kein Anzeichen für
eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
1212
