Funktionen der Instru mente un d Be dienun gselemente
5-29
5

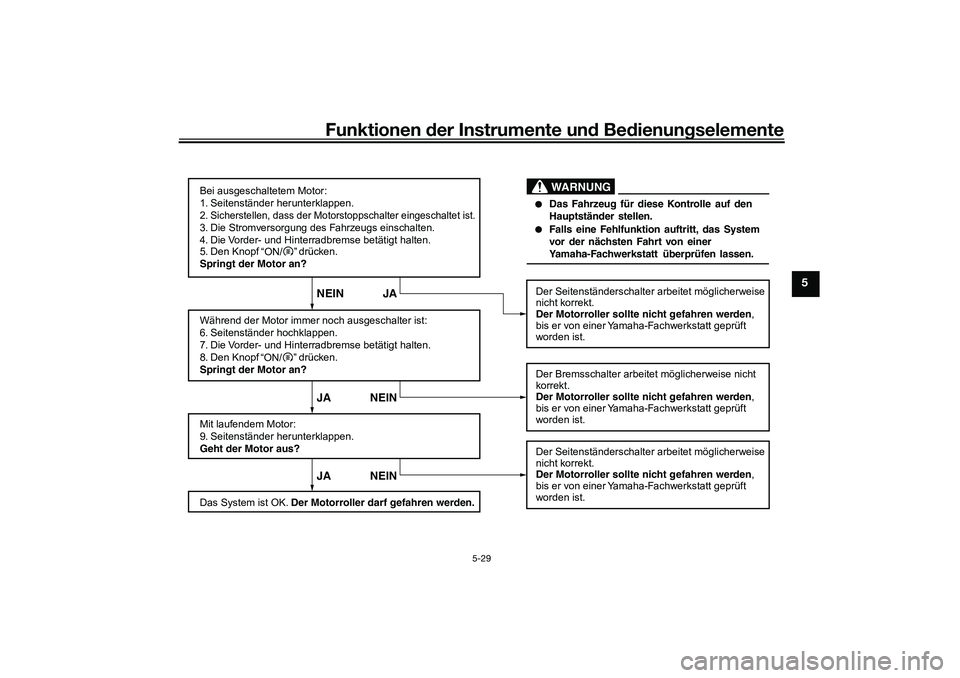

Bei ausgeschaltetem Motor:
1. Seitenständer her unterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Die Stromversorgung des F ahrzeugs einschalten.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Den Knopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Den Knopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer her unterklappen.
Geht der Motor au s?
Das System ist OK. Der Motorroller darf g efahren werden.Der Seitenständerschalter arbeitet möglicherwei
se
nicht korrekt.
Der Motorr oller s

ollte nicht gefahren werden,
bis er von einer Yamaha-F achwerkstatt geprüft
worden ist.
Der Bremsschalter arbeitet möglicherwei se nicht
korrekt.
Der Motorroller sollte nicht g efahren werden,
bis er von einer Yamaha-F achwerkstatt geprüft
worden ist.
Der Seitenständerschalter arbeitet möglicherwei se
nicht korrekt.
Der Motorroller sollte nicht g efahren werden,
bis er von einer Yamaha-F achwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JA
WARNUNGDas Fahrzeu g für dies e Kontrolle auf den
Haupts tänder stellen.Falls eine Fehlfunktion auftritt, das System
vor der nächs ten Fahrt von einer
Yamaha-Fachwerks tatt überprüfen lassen.
“ON/ ”“ON/ ”
UB3TG1G0.book Page 29 Monday, August 31, 2020 12:28 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-1
6
GAU1559B

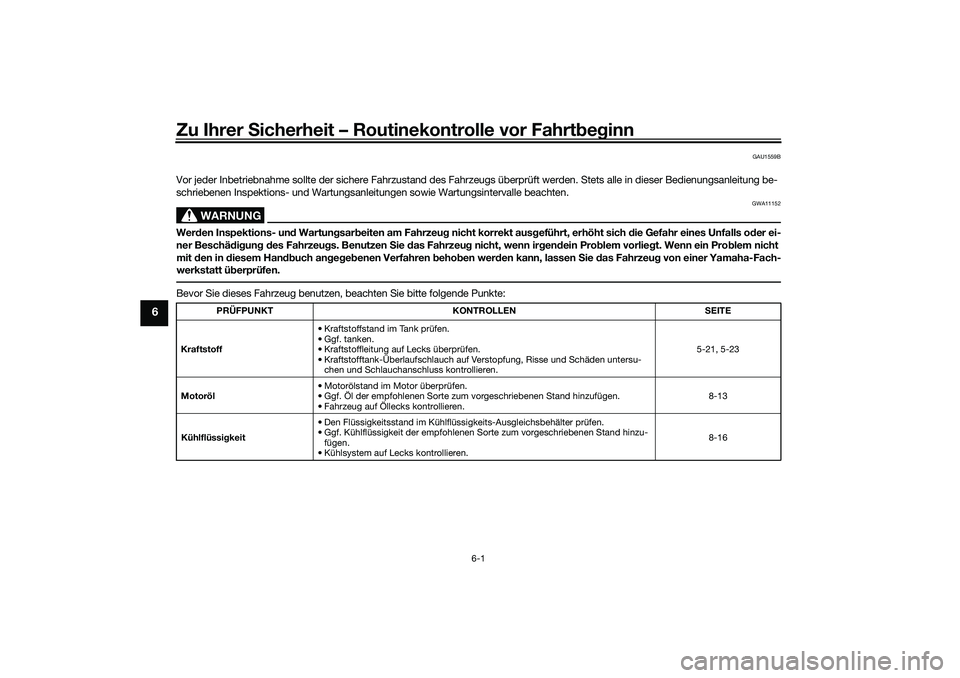

Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf
Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 5-21, 5-23
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 8-13
Kühlflüssig keit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 8-16
UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-2
6

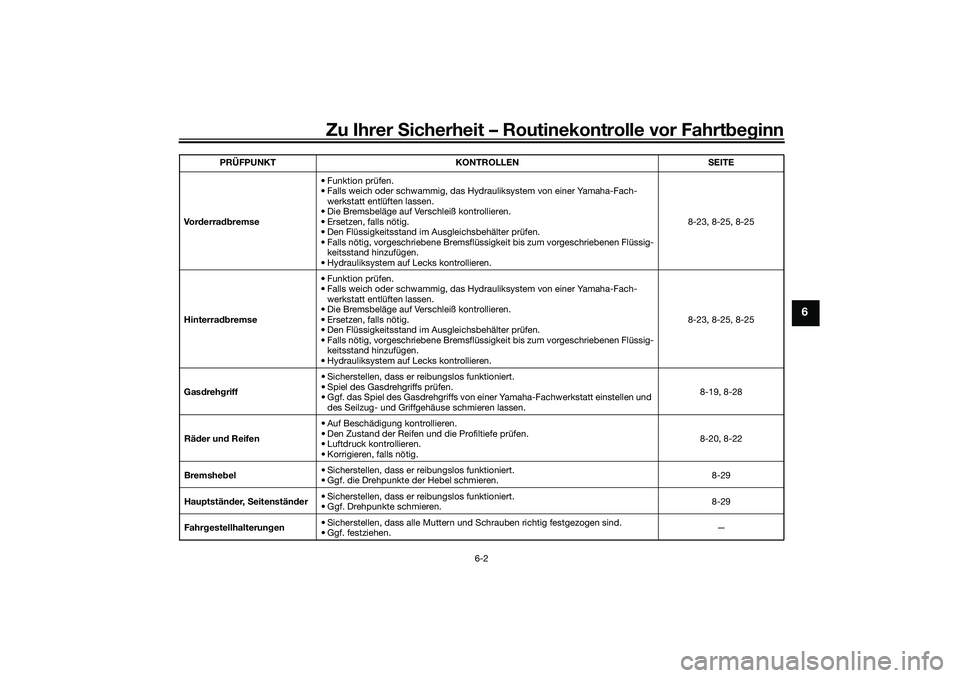

Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 8-23, 8-25, 8-25
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 8-23, 8-25, 8-25
Gas dreh griff • Sicherstellen, dass er re
ibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. 8-19, 8-28
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 8-20, 8-22
Bremshe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 8-29
Hauptstän der, Seitenstän der • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. Drehpunkte schmieren. 8-29
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
PRÜFPUNKT KONTROLLEN
SEITE
UB3TG1G0.book Page 2 Monday, August 31, 2020 12:28 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-3
6

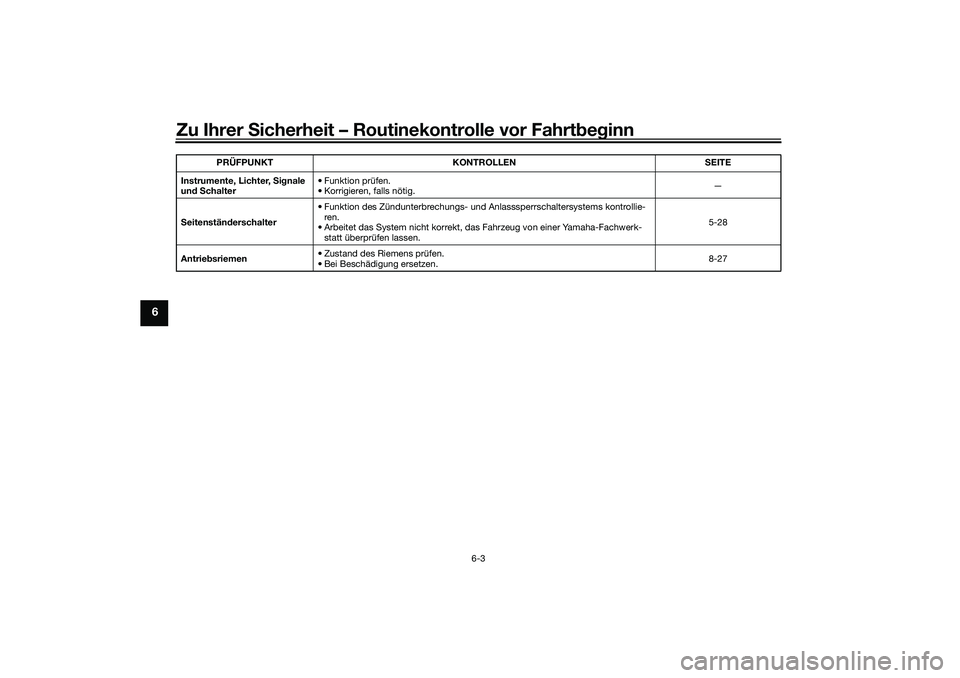

Instrumente, Lichter, Sig nale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 5-28
Antrie bsriemen • Zustand des Riemens prüfen.
• Bei Beschädigung ersetzen. 8-27
PRÜFPUNKT KONTROLLEN
SEITE
UB3TG1G0.book Page 3 Monday, August 31, 2020 12:28 PM

Wichtige Fahr- un d Be dienun gshinweise
7-1
7
GAU15952

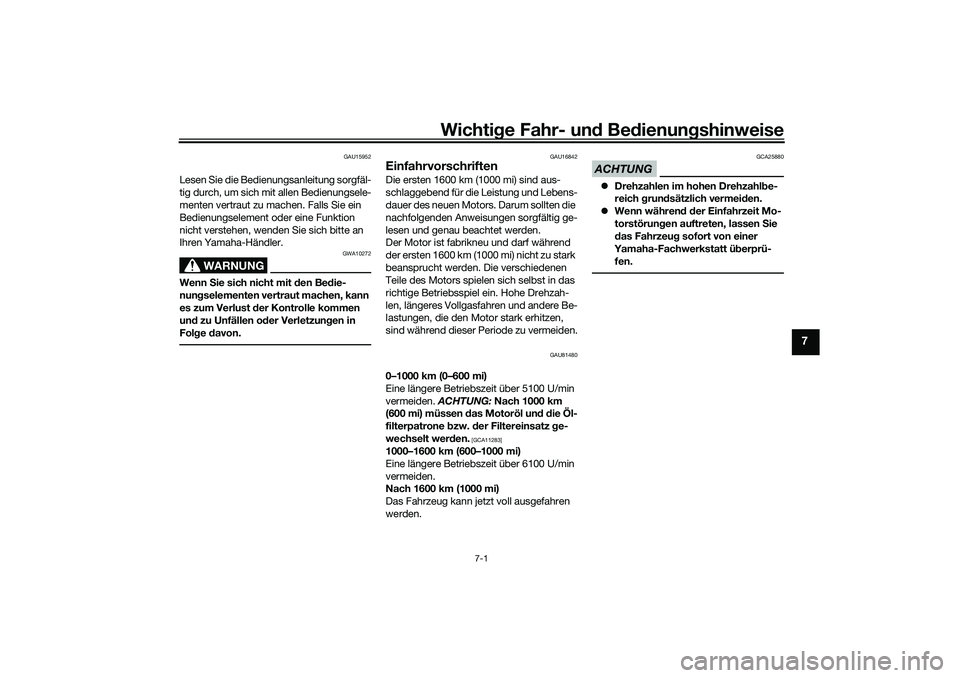

Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU81480
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5100 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl un d d ie Öl-
filterpatrone bzw. d er Filtereinsatz ge-
wechselt wer den.
[GCA11283]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6100 U/min
vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA25880
 Drehzahlen im hohen Drehzahl be-
reich grun dsätzlich vermei den.
 Wenn während d er Einfahrzeit Mo-
torstörun gen auftreten, lassen S ie
d as Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprü-
fen.
UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM

Wichtige Fahr- un d Be dienun gshinweise
7-2
7
GAU88770
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten,
wenn der Seitenständer hochgeklappt ist.
Starten des Motors1. Bei eingeschaltetem Smart Key auf
das Fahrzeug zugehen.
2. Den Knopf “ON/ ” drücken und den Motorstoppschalter in die Laufstel-
lung schalten.
Nach Authentifizierung des Smart
Keys ertönt der Beeper zweimal und
die Hauptständer- und Lenkerverrie-
gelungen (falls verriegelt) werden ge-
löst.
3. Sich vergewissern, dass die Anzeige
und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 5-2.)HINWEISDen Motor nicht starten, wenn die
Störungsanzeigeleuchte an bleibt.
 Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt prüfen lassen.4. Den Gasdrehgriff ganz schließen.
5. Bei betätigter Vorder- oder Hinterrad- bremse den Knopf “ON/ ” drücken.
6. Den Knopf “ON/ ” loslassen, wenn
der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des
Schalters 10 Sekunden warten, damit
sich die Batteriespannung wieder auf-
bauen kann.ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU88780
HINWEISZur Ausstattung dieses Modells gehören:
 ein Neigungswinkelsensor. Dieser
Sensor schaltet den Motor aus, wenn
sich das Fahrzeug überschlägt. Tritt
dies ein, leuchtet die Störungsan-
zeigeleuchte auf; dies weist jedoch
nicht auf eine Störung hin. Die Strom-
versorgung des Fahrzeugs aus- und
danach wieder einschalten, um die
Anzeigeleuchte auszuschalten. Ande-
renfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Star-
terschalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
UB3TG1G0.book Page 2 Monday, August 31, 2020 12:28 PM

Wichtige Fahr- un d Be dienun gshinweise
7-3
7
GAU45093

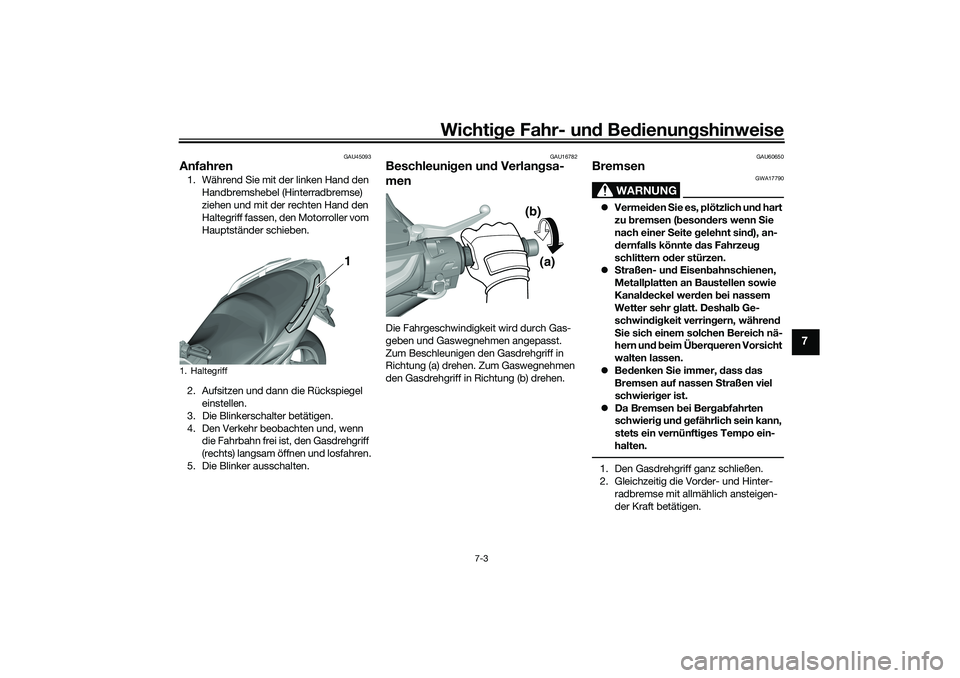

Anfahren1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16782
Beschleuni gen un d Verlan gsa-
menDie Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
 Vermei den Sie es, plötzlich un d hart
zu bremsen ( beson ders wenn Sie
nach einer Seite gelehnt sin d), an-
d ernfalls könnte d as Fahrzeug
schlittern o der stürzen.
 Straßen- un d Eisen bahnschienen,
Metallplatten an Baustellen sowie
Kanald eckel wer den bei nassem
Wetter sehr g latt. Deshalb Ge-
schwin dig keit verrin gern, währen d
S ie sich einem solchen Bereich nä-
hern un d b eim Ü berqueren Vorsicht
walten lassen.
 Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwierig er ist.
 Da Bremsen bei Ber gab fahrten
schwierig und g efährlich sein kann,
ste t
s e

in vernünfti ges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter- radbremse mit allmählich ansteigen-
der Kraft betätigen.
1. Haltegriff
1
(a)
(b)
UB3TG1G0.book Page 3 Monday, August 31, 2020 12:28 PM

Wichtige Fahr- un d Be dienun gshinweise
7-4
7
Vorn
Hinten
GAU16821

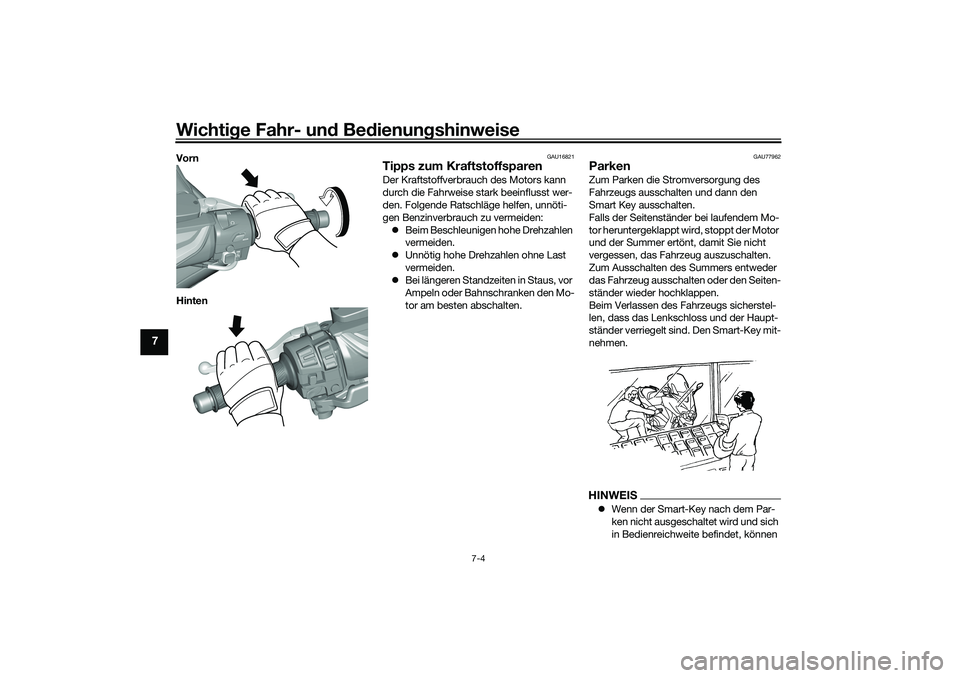

Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Unnötig hohe Drehzahlen ohne Last
vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU77962
ParkenZum Parken die Stromversorgung des
Fahrzeugs ausschalten und dann den
Smart Key ausschalten.
Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt, damit Sie nicht
vergessen, das Fahrzeug auszuschalten.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
Beim Verlassen des Fahrzeugs sicherstel-
len, dass das Lenkschloss und der Haupt-
ständer verriegelt sind. Den Smart-Key mit-
nehmen.HINWEISWenn der Smart-Key nach dem Par-
ken nicht ausgeschaltet wird und sich
in Bedienreichweite befindet, können
UB3TG1G0.book Page 4 Monday, August 31, 2020 12:28 PM
