Regelmäßi ge Wartun g und Einstellun g
8-24
8

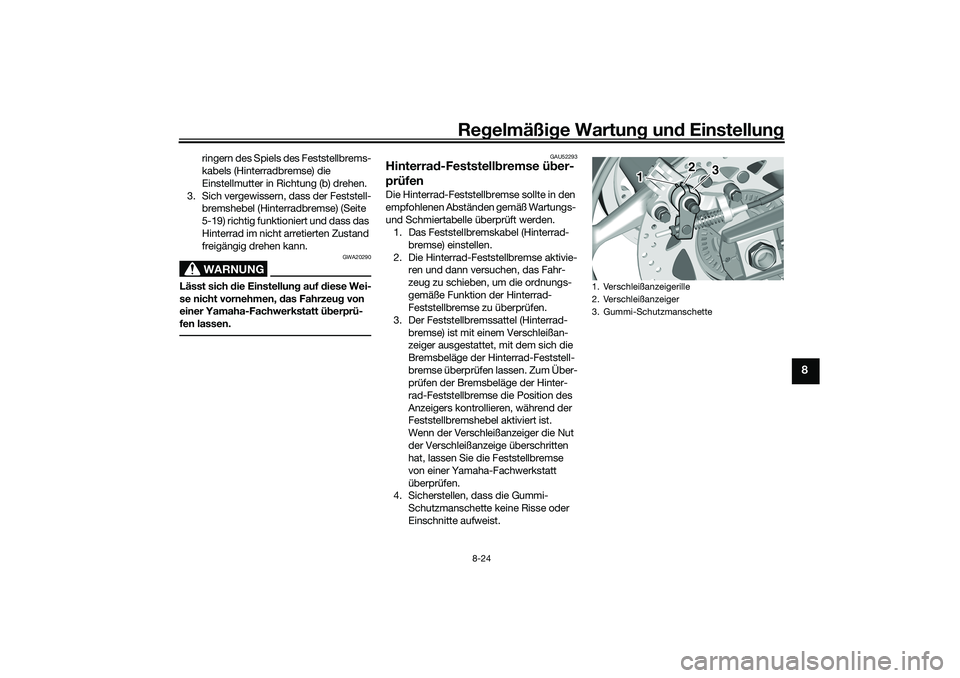

ringern des Spiels des Feststellbrems-
kabels (Hinterradbremse) die
Einstellmutter in Richtung (b) drehen.
3. Sich vergewissern, dass der Feststell- bremshebel (Hinterradbremse) (Seite
5-19) richtig funktioniert und dass das
Hinterrad im nicht arretierten Zustand
freigängig drehen kann.WARNUNG
GWA20290
Lässt sich d ie Einstellun g auf d iese Wei-
se nicht vornehmen, d as Fahrzeug von
einer Yamaha-Fachwerkstatt ü berprü-
fen lassen.
GAU52293
Hinterra d-Feststell bremse ü ber-
prüfenDie Hinterrad-Feststellbremse sollte in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle überprüft werden.
1. Das Feststellbremskabel (Hinterrad-
bremse) einstellen.
2. Die Hinterrad-Feststellbremse aktivie- ren und dann versuchen, das Fahr-
zeug zu schieben, um die ordnungs-
gemäße Funktion der Hinterrad-
Feststellbremse zu überprüfen.
3. Der Feststellbremssattel (Hinterrad- bremse) ist mit einem Verschleißan-
zeiger ausgestattet, mit dem sich die
Bremsbeläge der Hinterrad-Feststell-
bremse überprüfen lassen. Zum Über-
prüfen der Bremsbeläge der Hinter-
rad-Feststellbremse die Position des
Anzeigers kontrollieren, während der
Feststellbremshebel aktiviert ist.
Wenn der Verschleißanzeiger die Nut
der Verschleißanzeige überschritten
hat, lassen Sie die Feststellbremse
von einer Yamaha-Fachwerkstatt
überprüfen.
4. Sicherstellen, dass die Gummi-
Schutzmanschette keine Risse oder
Einschnitte aufweist.
1. Verschleißanzeigerille
2. Verschleißanzeiger
3. Gummi-Schutzmanschette
1
2 3
UB3TG1G0.book Page 24 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-25
8
GAU22312

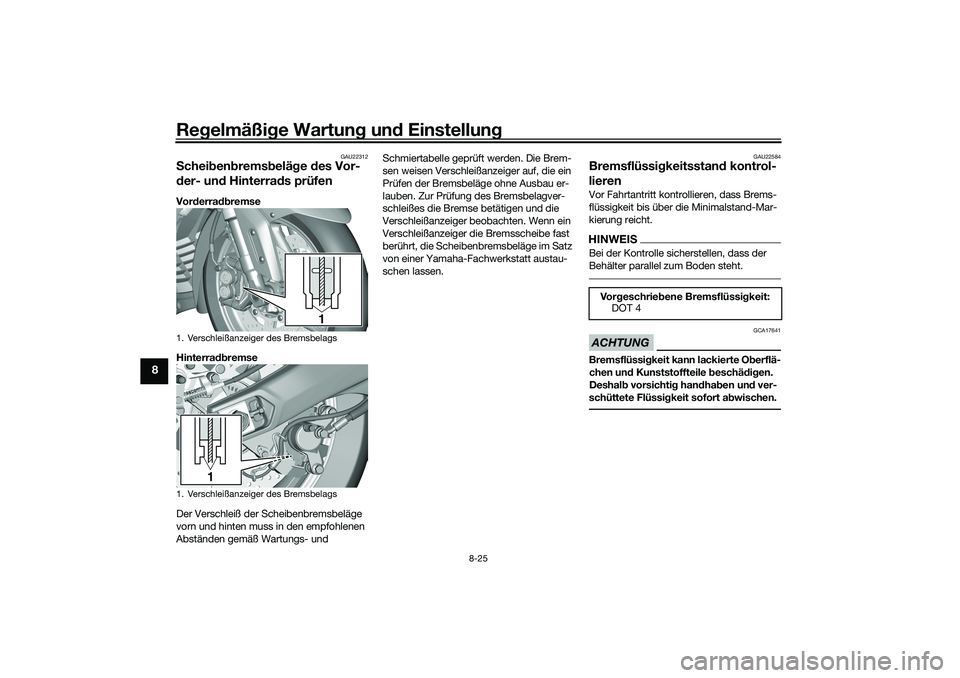

Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenVor derra dbremse
Hinterra dbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmiertabelle geprüft werden. Die Brem-
sen weisen Verschleißanzeiger auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22584
Bremsflüssi
gkeitsstan d kontrol-
lierenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht.HINWEISBei der Kontrolle sicherstellen, dass der
Behälter parallel zum Boden steht.ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
1
1
Vo r geschrieb ene Bremsflüssi gkeit:
DOT 4
UB3TG1G0.book Page 25 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-26
8

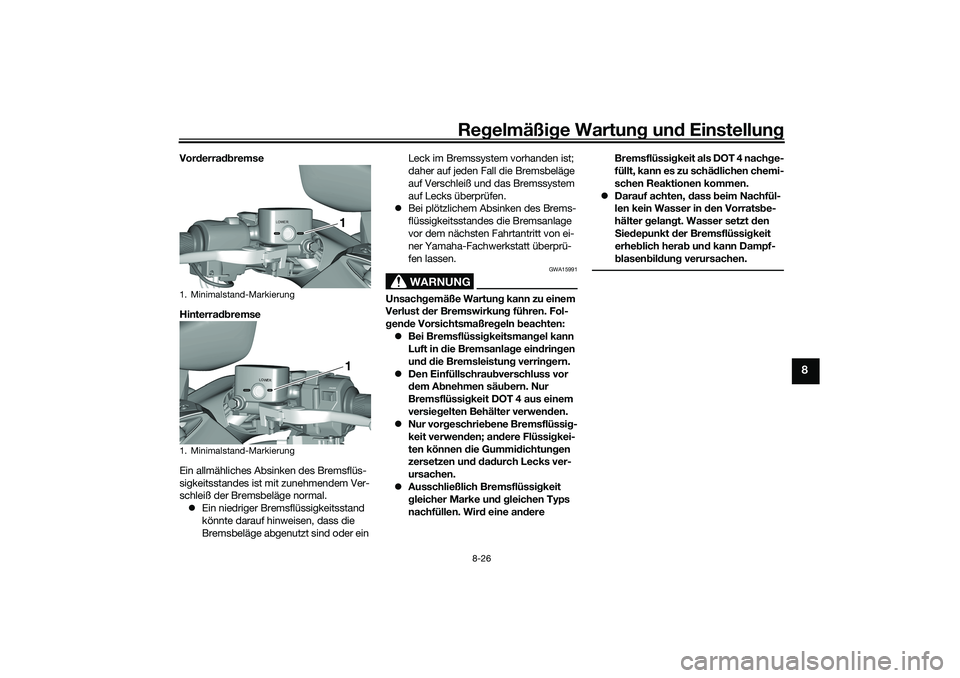

Vorderra dbremse
Hinterra dbremse
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.  Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
 Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.
WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanlag e eindrin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
der e B
remsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, d ass beim Nachfül-
len kein Wasser in den Vorrats be-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
LOWER
1
LOWER
1
UB3TG1G0.book Page 26 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-27
8
GAU22734

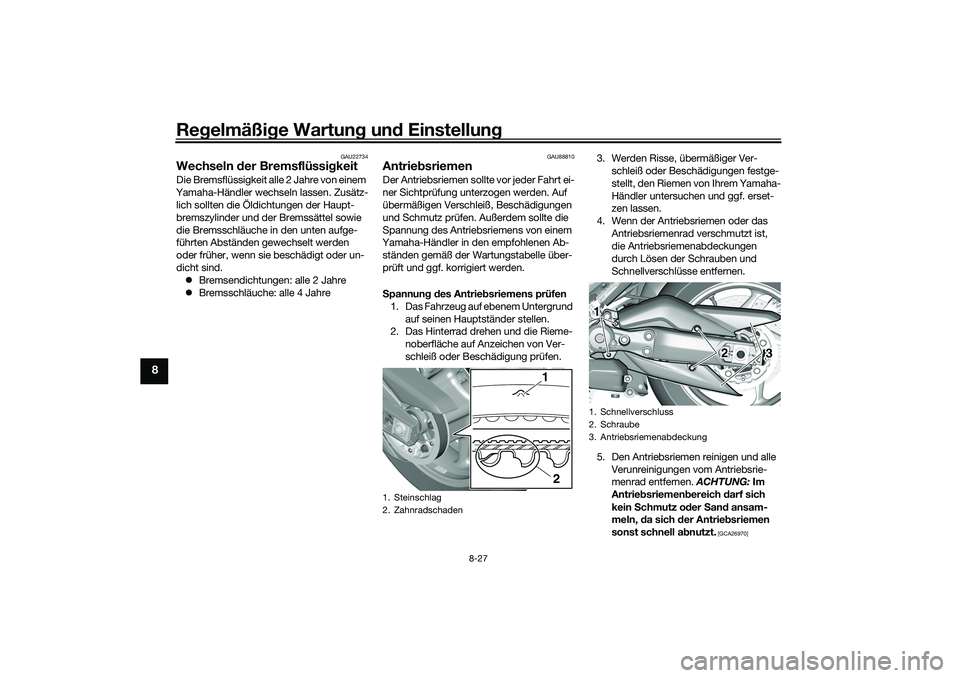

Wechseln der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz- lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.  Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
GAU88810
Antrie bsriemenDer Antriebsriemen sollte vor jeder Fahrt ei-
ner Sichtprüfung unterzogen werden. Auf
übermäßigen Verschleiß, Beschädigungen
und Schmutz prüfen. Außerdem sollte die
Spannung des Antriebsriemens von einem
Yamaha-Händler in den empfohlenen Ab-
ständen gemäß der Wartungstabelle über-
prüft und ggf. korrigiert werden.
S pannun g d es Antrie bsriemens prüfen
1. Das Fahrzeug auf ebenem Untergrund auf seinen Hauptständer stellen.
2. Das Hinterrad drehen und die Rieme-
noberfläche auf Anzeichen von Ver-
schleiß oder Beschädigung prüfen. 3. Werden Risse, übermäßiger Ver-
schleiß oder Beschädigungen festge-
stellt, den Riemen von Ihrem Yamaha-
Händler untersuchen und ggf. erset-
zen lassen.
4. Wenn der Antriebsriemen oder das Antriebsriemenrad verschmutzt ist,
die Antriebsriemenabdeckungen
durch Lösen der Schrauben und
Schnellverschlüsse entfernen.
5. Den Antriebsriemen reinigen und alle Verunreinigungen vom Antriebsrie-
menrad entfernen. ACHTUNG: Im
Antrie bsriemen bereich darf sich
kein Schmutz od er San d ansam-
meln, d a sich d er Antrieb sriemen
sonst schnell a bnutzt.
[GCA26970]
1. Steinschlag
2. Zahnradschaden
1
2
1. Schnellverschluss
2. Schraube
3. Antriebsriemenabdeckung1 23
UB3TG1G0.book Page 27 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-28
8

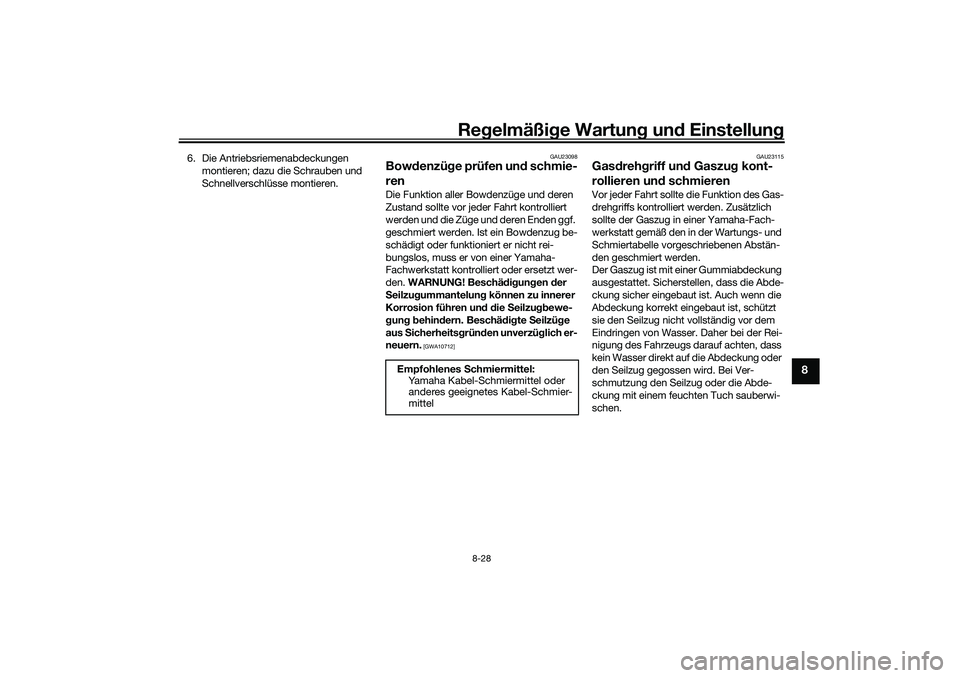

6. Die Antriebsriemenabdeckungen
montieren; dazu die Schrauben und
Schnellverschlüsse montieren.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB3TG1G0.book Page 28 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-29
8
GAU23173

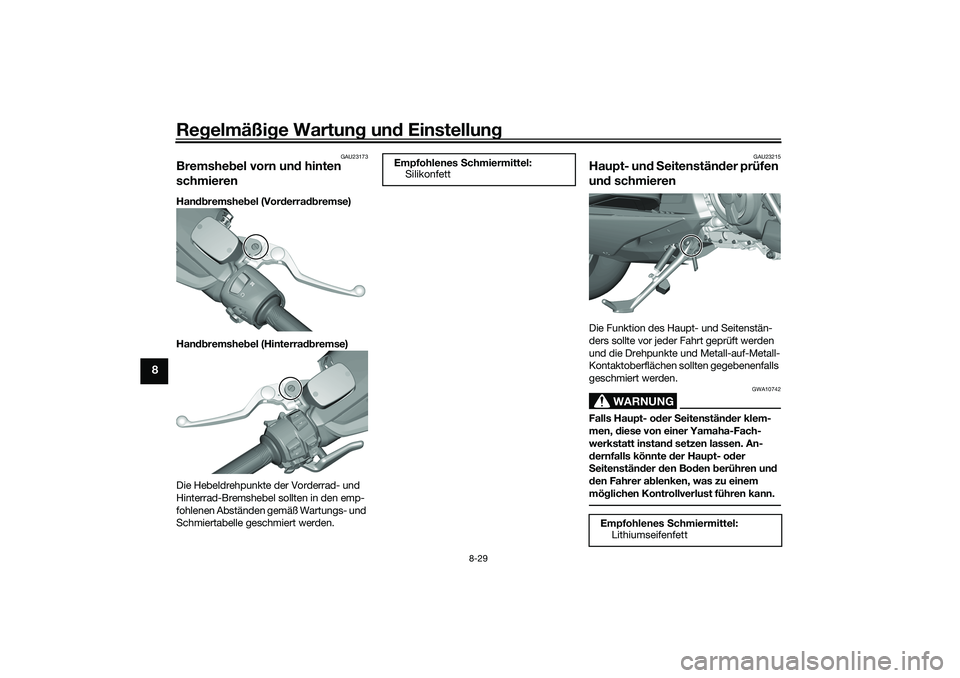

Bremshebel vorn un d hinten
schmierenHan dbremshe bel (Vor derra dbremse)
Han dbremshe bel (Hinterra dbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23215
Haupt- un d S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenständ er den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB3TG1G0.book Page 29 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-30
8
GAU23273

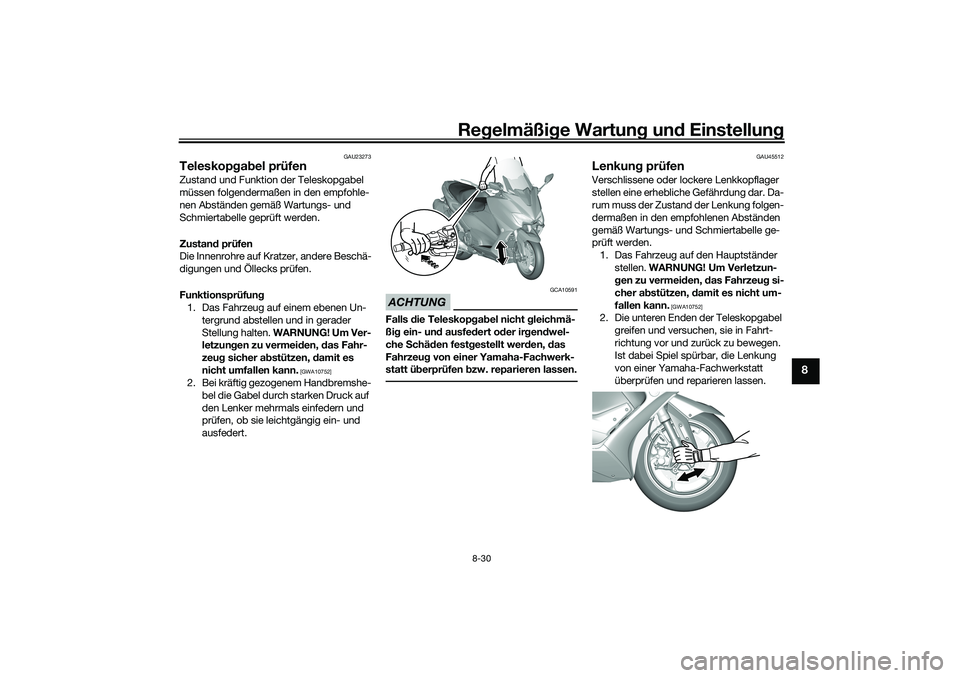

Teleskopg ab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfed ert oder ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU45512
Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeug si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB3TG1G0.book Page 30 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-31
8
GAU23292

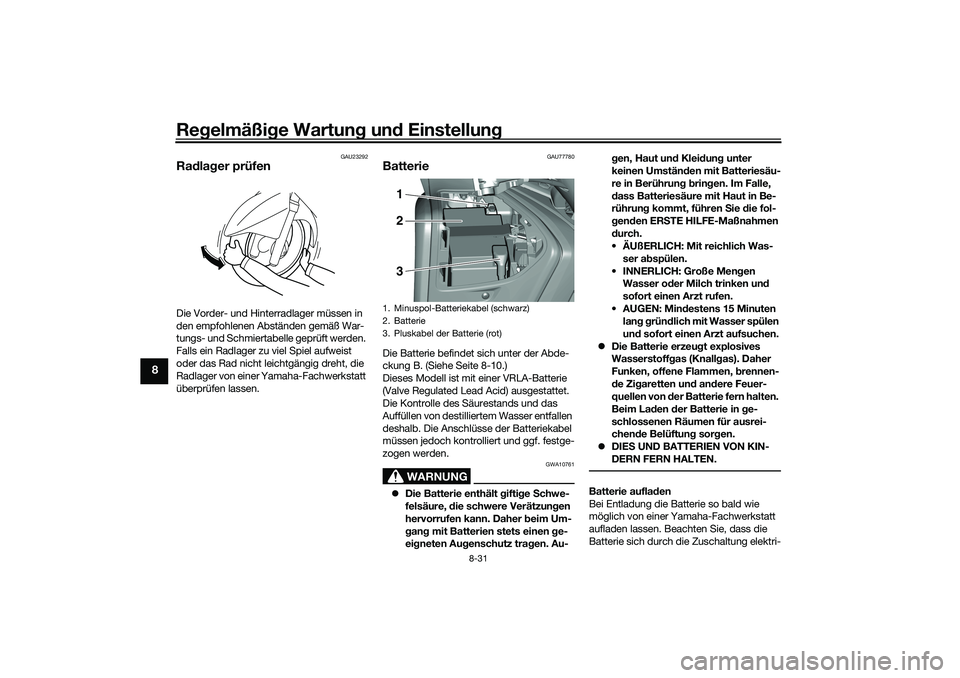

Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU77780
BatterieDie Batterie befindet sich unter der Abde-
ckung B. (Siehe Seite 8-10.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält g iftige Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z i
g aret

ten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
1. Minuspol-Batteriekabel (schwarz)
2. Batterie
3. Pluskabel der Batterie (rot)
1
2
3
UB3TG1G0.book Page 31 Monday, August 31, 2020 12:28 PM
