2021 YAMAHA TMAX Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
8-32
8

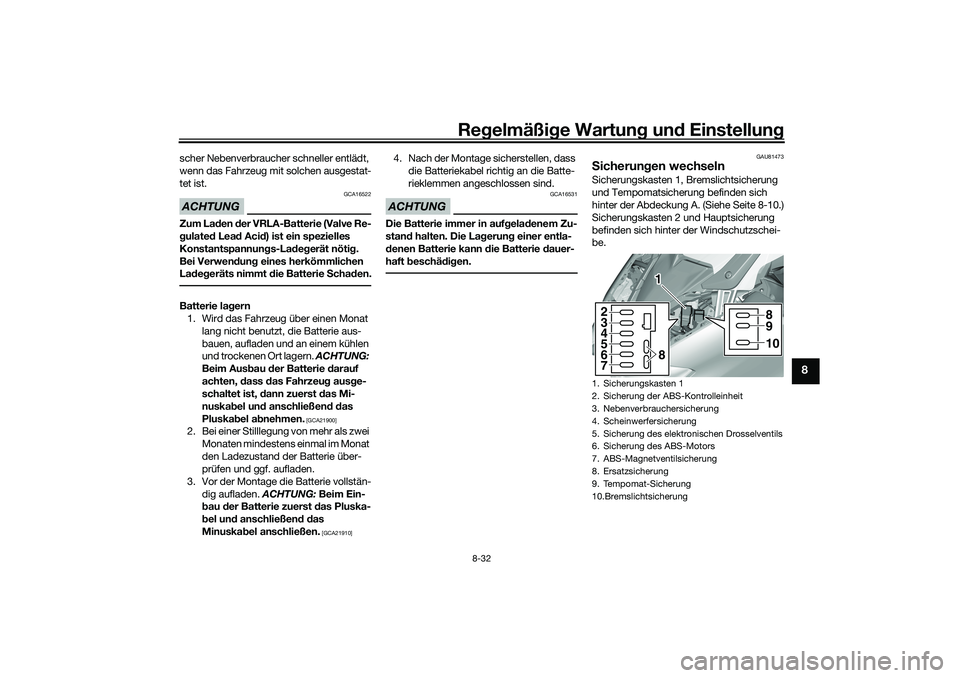

scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dung eines herkömmlichen
La deg eräts nimmt d ie Batterie Schaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass das Fahrzeu g aus ge-
schaltet ist, d ann zuerst das Mi-
nuska bel un d anschließen d d as
Pluskab el abnehmen.
[GCA21900]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie zuerst das Pluska-
b el un d anschließen d d as
Minuska bel anschließen.
[GCA21910]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU81473
S icherun gen wechselnSicherungskasten 1, Bremslichtsicherung
und Tempomatsicherung befinden sich
hinter der Abdeckung A. (Siehe Seite 8-10.)
Sicherungskasten 2 und Hauptsicherung
befinden sich hinter der Windschutzschei-
be.1. Sicherungskasten 1
2. Sicherung der ABS-Kontrolleinheit
3. Nebenverbrauchersicherung
4. Scheinwerfersicherung
5. Sicherung des elektronischen Drosselventils
6. Sicherung des ABS-Motors
7. ABS-Magnetventilsicherung
8. Ersatzsicherung
9. Tempomat-Sicherung
10.Bremslichtsicherung2
3
4
5
6
7
8
8
9
10
1 1
UB3TG1G0.book Page 32 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-33
8

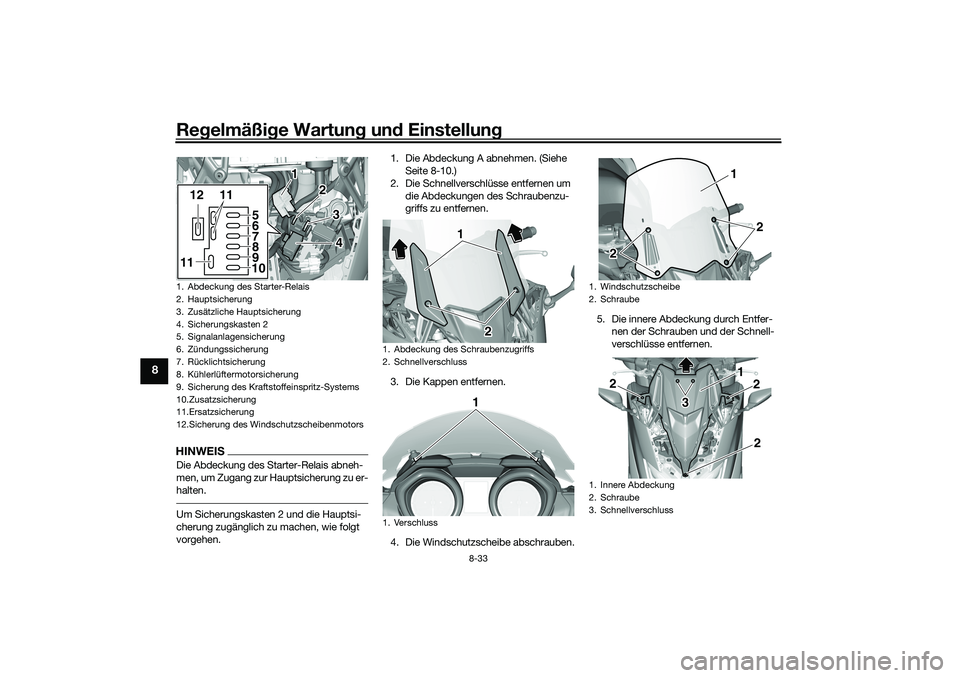

HINWEISDie Abdeckung des Starter-Relais abneh-
men, um Zugang zur Hauptsicherung zu er-
halten.Um Sicherungskasten 2 und die Hauptsi-
cherung zugänglich zu machen, wie folgt
vorgehen. 1. Die Abdeckung A abnehmen. (Siehe
Seite 8-10.)
2. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
3. Die Kappen entfernen.
4. Die Windschutzscheibe abschrauben. 5. Die innere Abdeckung durch Entfer-
nen der Schrauben und der Schnell-
verschlüsse entfernen.1. Abdeckung des Starter-Relais
2. Hauptsicherung
3. Zusätzliche Hauptsicherung
4. Sicherungskasten 2
5. Signalanlagensicherung
6. Zündungssicherung
7. Rücklichtsicherung
8. Kühlerlüftermotorsicherung
9. Sicherung des Kraftstoffeinspritz-Systems
10.Zusatzsicherung
11.Ersatzsicherung
12.Sicherung des Windschutzscheibenmotors
5
6
7
8
9
10
11 12 11
1 1
2
3
2
3
4 4
1. Abdeckung des Schraubenzugriffs
2. Schnellverschluss
1. Verschluss
1
212
1
1. Windschutzscheibe
2. Schraube
1. Innere Abdeckung
2. Schraube
3. Schnellverschluss
12
2 21 2
2
3 3
2
UB3TG1G0.book Page 33 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-34
8

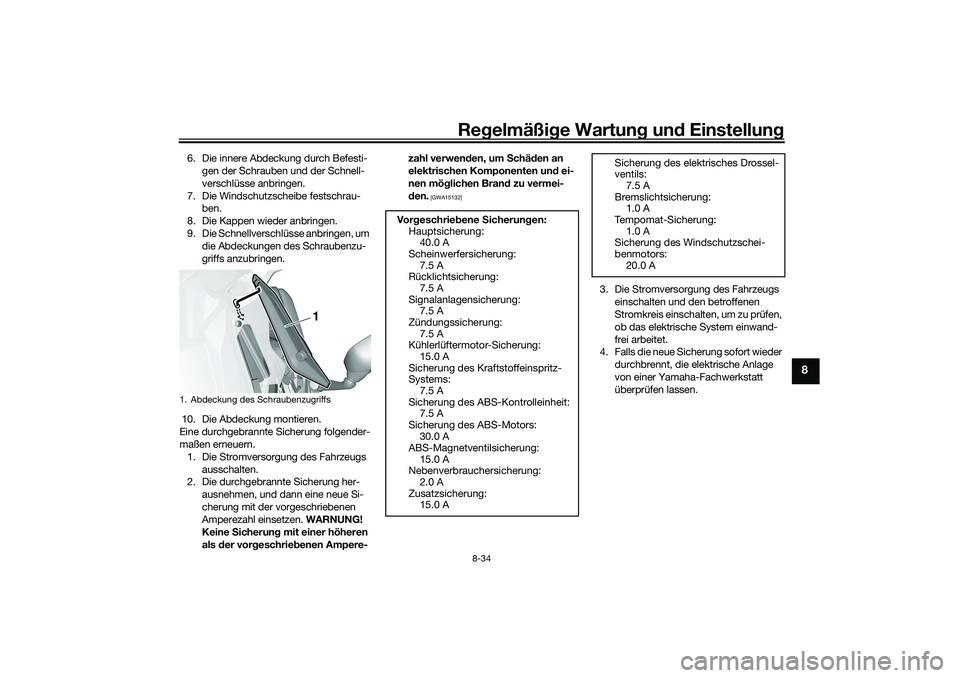

6. Die innere Abdeckung durch Befesti-
gen der Schrauben und der Schnell-
verschlüsse anbringen.
7. Die Windschutzscheibe festschrau- ben.
8. Die Kappen wieder anbringen.
9. Die Schnellverschlüsse anbringen, um die Abdeckungen des Schraubenzu-
griffs anzubringen.
10. Die Abdeckung montieren.
Eine durchgebrannte Sicherung folgender-
maßen erneuern. 1. Die Stromversorgung des Fahrzeugs ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere- zahl verwen
den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Die Stromversorgung des Fahrzeugs
einschalten und den betroffenen
Stromkreis einschalten, um zu prüfen,
ob das elektrische System einwand-
frei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Abdeckung des Schraubenzugriffs
1
Vor geschrieb ene Sicherun gen:
Hauptsicherung: 40.0 A
Scheinwerfersicherung: 7.5 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
Nebenverbrauchersicherung: 2.0 A
Zusatzsicherung: 15.0 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
Bremslichtsicherung: 1.0 A
Tempomat-Sicherung: 1.0 A
Sicherung des Windschutzschei-
benmotors: 20.0 A
UB3TG1G0.book Page 34 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-35
8
GAU80380

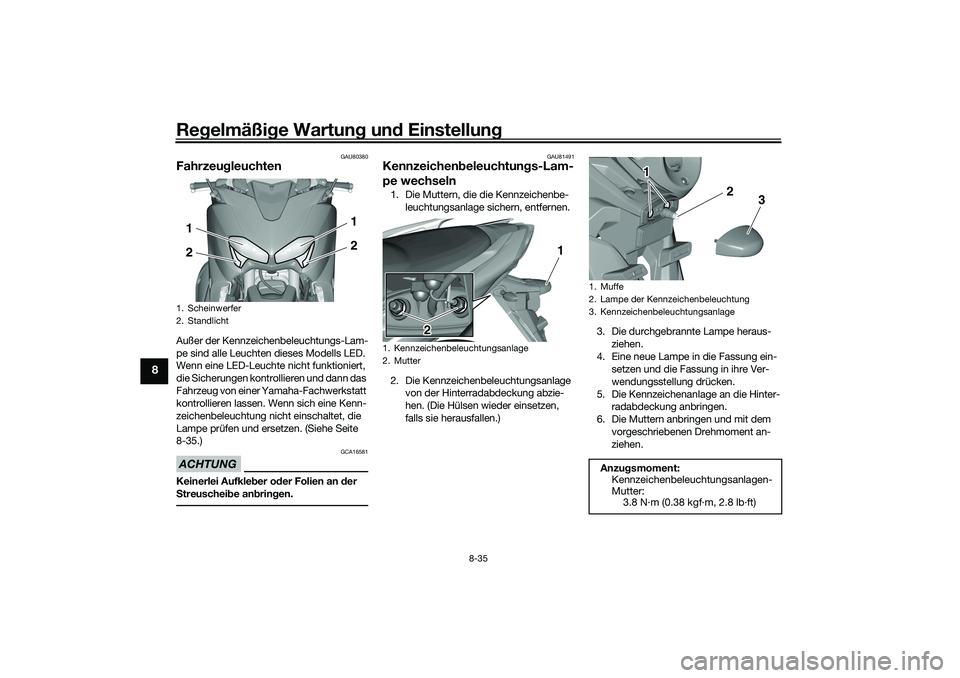

FahrzeugleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich eine Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
8-35.)ACHTUNG
GCA16581
Keinerlei Aufkle ber o der Folien an d er
S treuschei be an brin gen.
GAU81491
Kennzeichen beleuchtun gs-Lam-
pe wechseln1. Die Muttern, die die Kennzeichenbe-
leuchtungsanlage sichern, entfernen.
2. Die Kennzeichenbeleuchtungsanlage von der Hinterradabdeckung abzie-
hen. (Die Hülsen wieder einsetzen,
falls sie herausfallen.) 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen und die Fassung in ihre Ver-
wendungsstellung drücken.
5. Die Kennzeichenanlage an die Hinter- radabdeckung anbringen.
6. Die Muttern anbringen und mit dem vorgeschriebenen Drehmoment an-
ziehen.
1. Scheinwerfer
2. Standlicht2 1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Mutter
21
1. Muffe
2. Lampe der Kennzeichenbeleuchtung
3. KennzeichenbeleuchtungsanlageAnzu
gsmoment:
Kennzeichenbeleuchtungsanlagen-
Mutter: 3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TG1G0.book Page 35 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-36
8
GAU25865

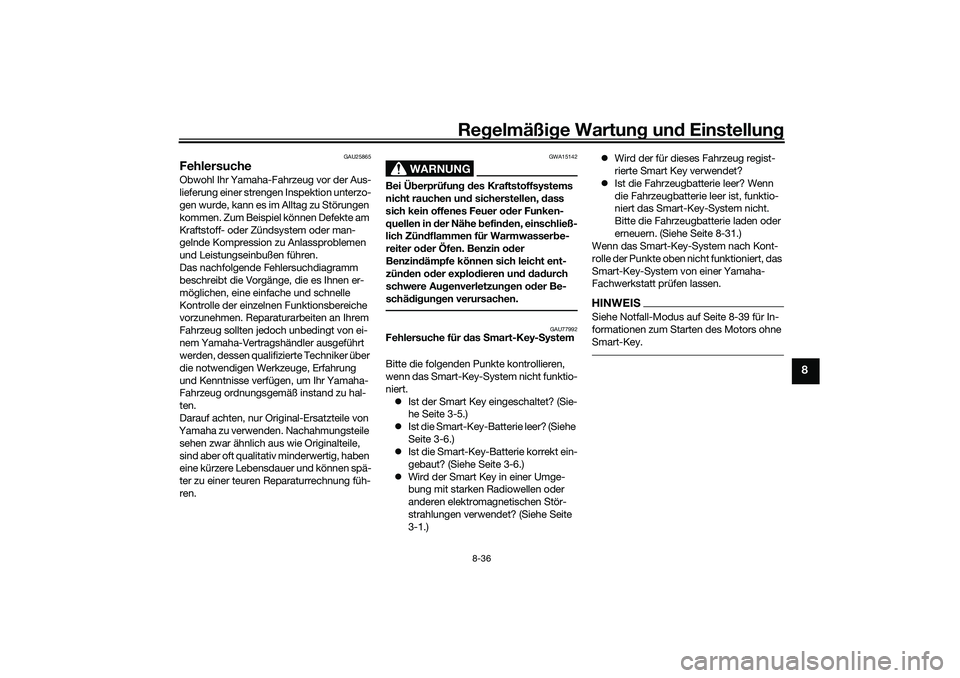

FehlersucheObwohl Ihr Yamaha-Fahrzeug vor der Aus-
lieferung einer strengen Inspektion unterzo-
gen wurde, kann es im Alltag zu Störungen
kommen. Zum Beispiel können Defekte am
Kraftstoff- oder Zündsystem oder man-
gelnde Kompression zu Anlassproblemen
und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedo ch unbedingt von ei-
nem Yamaha-Vertragshändler ausgeführt
werden, dessen qualifizierte Techniker über
die notwendigen Werkzeuge, Erfahrung
und Kenntnisse verfügen, um Ihr Yamaha-
Fahrzeug ordnungsgemäß instand zu hal-
ten.
Darauf achten, nur Original-Ersatzteile von
Yamaha zu verwenden. Nachahmungsteile
sehen zwar ähnlich aus wie Originalteile,
sind aber oft qualitativ minderwertig, haben
eine kürzere Lebensdauer und können spä-
ter zu einer teuren Reparaturrechnung füh-
ren.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befin den, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU77992
Fehlersuche für d as Smart-Key- System
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
 Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.) 
Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 8-31.)
Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.

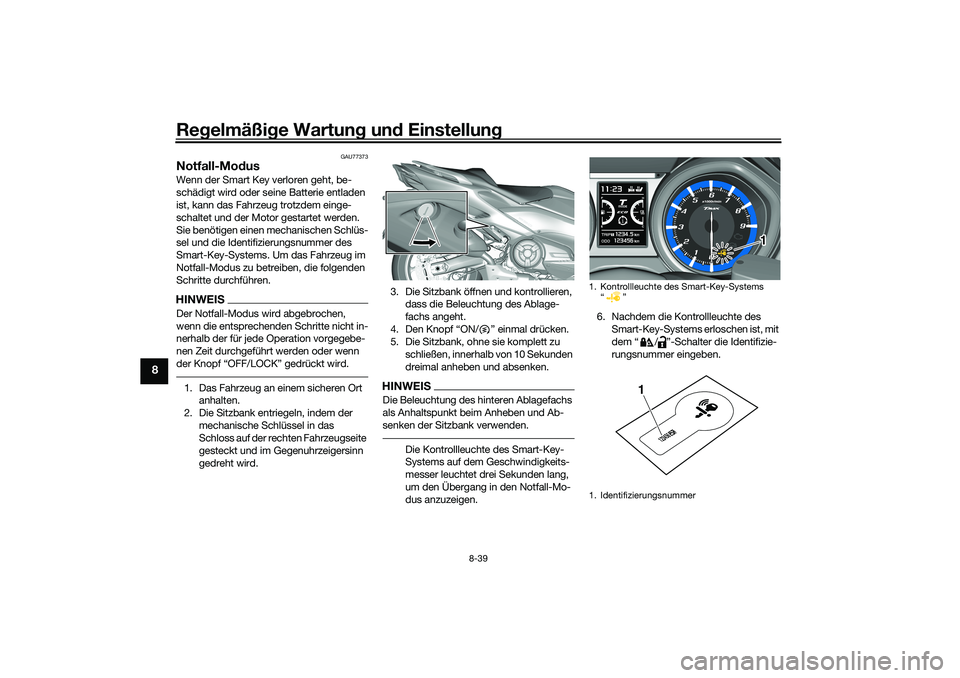

HINWEISSiehe Notfall-Modus auf Seite 8-39 für In-
formationen zum Starten des Motors ohne
Smart-Key.
UB3TG1G0.book Page 36 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-37
8
GAU86350

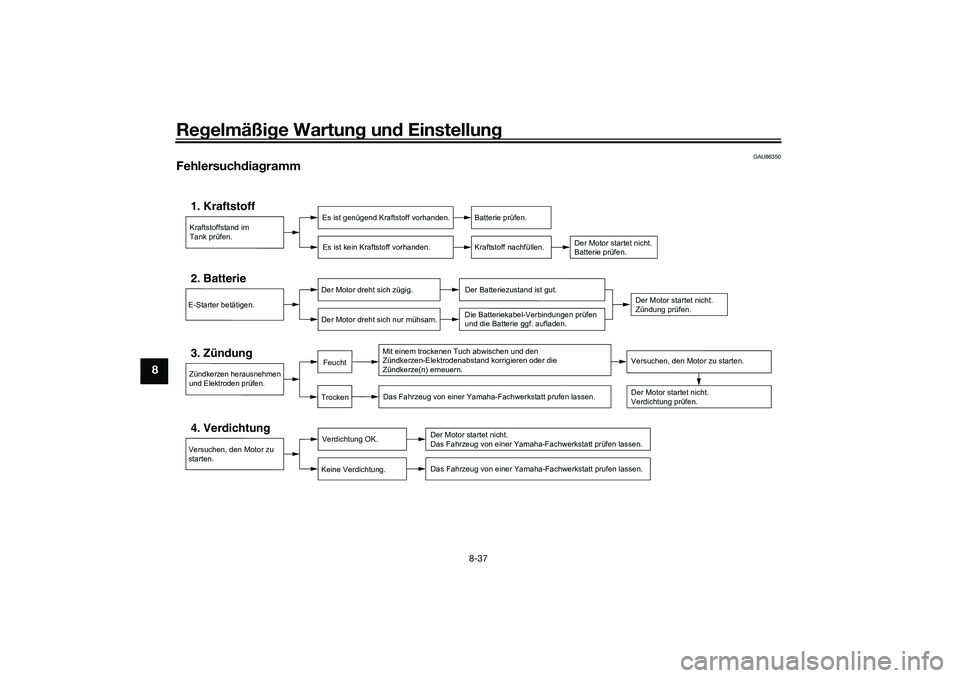

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UB3TG1G0.book Page 37 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-38
8
GAU86420

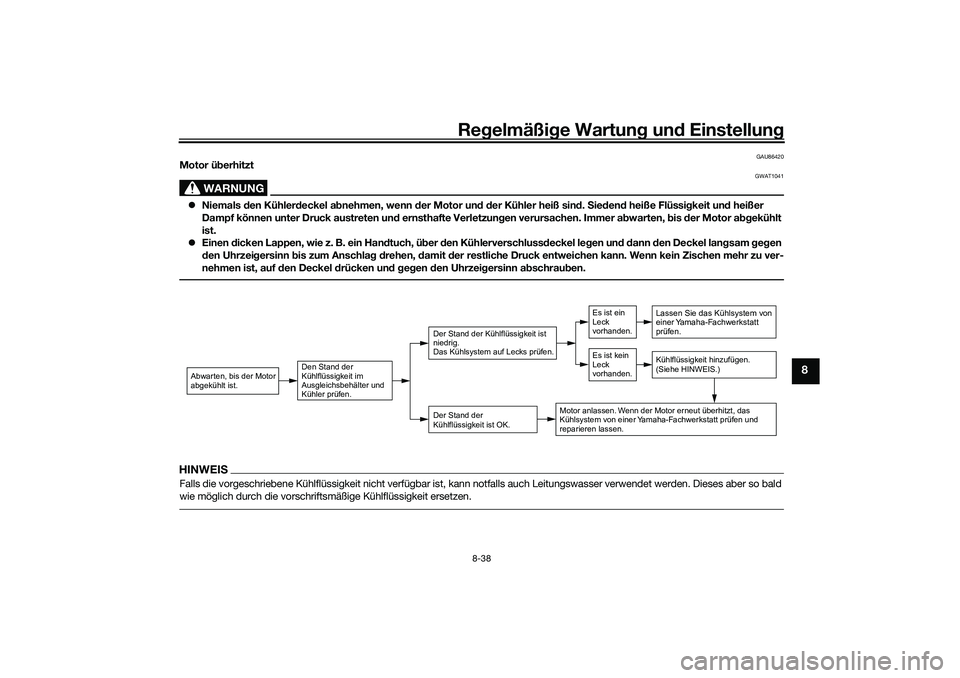

Motor überhitzt
WARNUNG
GWAT1041
 Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor a bgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Hand tuch, über den Kühlerverschluss deckel le gen un d d ann den Deckel lan gsam geg en
d en Uhrzei gersinn bis zum Anschla g d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf d en Deckel drücken un d g eg en den Uhrzei gersinn a bschrau ben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abwarten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
Ausgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK.
Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Y
amaha-F achwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Yamaha-F achwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UB3TG1G0.book Page 38 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-39
8
GAU77373
Notfall-Mod usWenn der Smart Key verloren geht, be-
schädigt wird oder seine Batterie entladen
ist, kann das Fahrzeug trotzdem einge-
schaltet und der Motor gestartet werden.
Sie benötigen einen mechanischen Schlüs-
sel und die Identifizierungsnummer des
Smart-Key-Systems. Um das Fahrzeug im
Notfall-Modus zu betreiben, die folgenden
Schritte durchführen.HINWEISDer Notfall-Modus wird abgebrochen,
wenn die entsprechenden Schritte nicht in-
nerhalb der für jede Operation vorgegebe-
nen Zeit durchgeführt werden oder wenn
1. Das Fahrzeug an einem sicheren Ort
anhalten.
2. Die Sitzbank entriegeln, indem der mechanische Schlüssel in das
Schloss auf der rechten Fahrzeugseite
gesteckt und im Gegenuhrzeigersinn
gedreht wird. 3. Die Sitzbank öffnen und kontrollieren,
dass die Beleuchtung des Ablage-
fachs angeht.
4. Ž einmal drücken.
5. Die Sitzbank, ohne sie komplett zu schließen, innerhalb von 10 Sekunden
dreimal anheben und absenken.
HINWEISDie Beleuchtung des hinteren Ablagefachs
als Anhaltspunkt beim Anheben und Ab-
senken der Sitzbank verwenden.
Die Kontrollleuchte des Smart-Key-
Systems auf dem Geschwindigkeits-
messer leuchtet drei Sekunden lang,
um den Übergang in den Notfall-Mo-
dus anzuzeigen. 6. Nachdem die Kontrollleuchte des
Smart-Key-Systems erloschen ist, mit
dem / Ž-Schalter die Identifizie-
rungsnummer eingeben.
1. Kontrollleuchte des Smart-Key-Systems
1. Identifizierungsnummer
1 1
123456
1
UB3TG1G0.book Page 39 Monday, August 31, 2020 12:28 PM
