Funktionen der Instru mente un d Be dienun gselemente
5-21
5
GAU77324
TankverschlussFür den Zugriff auf den Kraftstofftank den
Tankverschluss-Deckel öffnen. (Siehe Seite
3-10.)
Zum Entfernen des Tankverschlusses den
Entriegelungsknopf drücken und den Tank-
verschluss gegen den Uhrzeigersinn dre-
hen. Den Tankverschluss anbringen, indem er
im Uhrzeigersinn gedreht wird, bis der Ent-
riegelungsknopf herausspringt.
WARNUNG
GWA11263
Vor einer Fahrt mit
dem Fahrzeu g si-
cherstellen, dass der Tankverschluss
korrekt an geb racht un d verschlossen
ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Tankverschlussdeckel
1
1. Entriegelungsknopf
2. Tankverschluss
1 2
UB3TG1G0.book Page 21 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-22
5
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. S au-
g en Sie Benzin niemals mit dem Mun d an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
1 2
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassun gsvermö gen des Kraftstoff-
tanks: 15 L (4.0 US gal, 3.3 Imp.gal)
Kraftstofftankreserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UB3TG1G0.book Page 22 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-23
5
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
GAU80201
Kraftstofftank-Ü berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.HINWEISWeitere Informationen zum Kanister siehe
Seite 8-13.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit d em heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht läng er als einige
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer
la
ufbetrie b kann
sich der Motor stark erwärmen.
1. Kraftstofftank-Überlaufschlauch
1
UB3TG1G0.book Page 23 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-24
5
GAU88752
A bla gefächerVor deres A bla gefach
Zum Öffnen des Ablagefachs den Knopf
drücken.
Den Deckel wie dargestellt öffnen. Zum Schließen des Ablagefachs den De-
ckel in die Ausgangsstellung drücken.
HINWEISDieses Fach verfügt über ein elektroni-
sches Schloss. (Siehe Seite 3-11.)Hinteres A
bla gefach
Dieses Ablagefach ist für die Aufnahme ei-
nes Integralhelms oder zweier Jethelme
ausgelegt. ACHTUNG: Der schattierte
Bereich ist kein A bla gefach. Um eine Be-
schä dig un g d er Sitzscharniere zu ver-
hin dern, keine Ge genstän de in d iesem
Bereich a ble gen.
[GCA16092]
HINWEIS Einige Helme können wegen ihrer
Größe oder Form nicht im hinteren
Ablagefach verstaut werden.
 Das Fahrzeug nicht mit geöffneter
Sitzbank unbeaufsichtigt stehen las-
sen.
 Den Smart Key nicht in einem Ablage-
fach ablegen. Er könnte darin einge-
schlossen werden, und das Smart-
Key-System funktioniert dann mögli-
cherweise nicht mehr normal.ACHTUNG
GCA15964
Die Sitz bank nicht län gere Zeit of-
fen lassen, da sonst d ie Beleuch-
tun g d ie Batterie entla den kann.
1. Knopf
1. Deckel
1
1
1. Deckel1
1. Hinteres Ablagefach
2. Schraffierter Bereich
12
UB3TG1G0.book Page 24 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-25
5
 Da das A bla gefach beim Waschen
d es Fahrzeu gs feucht wer den kann,
sin d im Ab lagefach befin dliche Ge-
g enstän de in einen Plastik beutel
einzupacken.
 Um zu verhin dern, dass sich Feuch-
ti g keit im A bla gefach aus breitet
un d um Schimmel bild ung vorzu-
b eu gen, sin d feuchte Ge genstän de
in einen Plastik beutel einzupacken,
b evor sie im A bla gefach auf be-
wahrt wer den.
 Im A bla gefach keine Wertsachen
un d keine zer brechlichen Ge gen-
stän de aufb ewahren.
 Da sic

h d as A bla gefach durch die
Motorwärme un d d irekte Sonnen-
einstrahlun g erwärmt, sollten keine
wärmeempfin dlichen Din ge darin
auf bewahrt wer den wie zum Bei-
spiel Le bensmittel o der brenn bare
Ge genstän de.
WARNUNG
GWA20960
 Den Zula dun gsg renzwert von
1.0 k g (2 l b) für d as vor dere A bla ge-
fach nicht ü berschreiten.
 Den Zula dun gsg renzwert von
5.0 k g (11 l b) für das hintere A bla ge-
fach nicht ü berschreiten. 
Den Zula dun gsg renzwert von
195 k g (430 l b) für d as Fahrzeu g
nicht ü berschreiten.
GAU39672
Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, d ass die
Rückspieg el wieder in ihrer ursprün gli-
chen Position sin d.1. Fahrposition
2. Parkposition
1
1 2
2
2
UB3TG1G0.book Page 25 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-26
5
GAU77585
Fe der bein
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam durch,
b evor Sie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst. Brin
gen S ie
d as Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
Dieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung
und die Zugstufen-Dämpfungskraft können
eingestellt werden. Fe
dervorspannun g
Den Federvorspannring in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Den Federvorspannring in Richtung (b) dre-
hen, um die Federvorspannung zu senken.
 Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für die Einstellung den Spezialschlüs-
sel aus dem Bordwerkzeug verwen-
den. Zu
gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zählen.
1. Federvorspannring
2. Spezialschlüssel
3. Positionsanzeiger
1 234
5 67
1(a)
(b)
32
Einstellen der Fed ervorspannung :
Minimal (weich):
7
Standard: 4
Maximal (hart): 11. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
(a)
(b)
1
UB3TG1G0.book Page 26 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-27
5
HINWEISWenn die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht wird, kann sie
über die angegebenen Spezifikationen hin-
aus gedreht werden, allerdings sind solche
Einstellungen unwirksam und können die
Federung beschädigen.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.
GAU77352

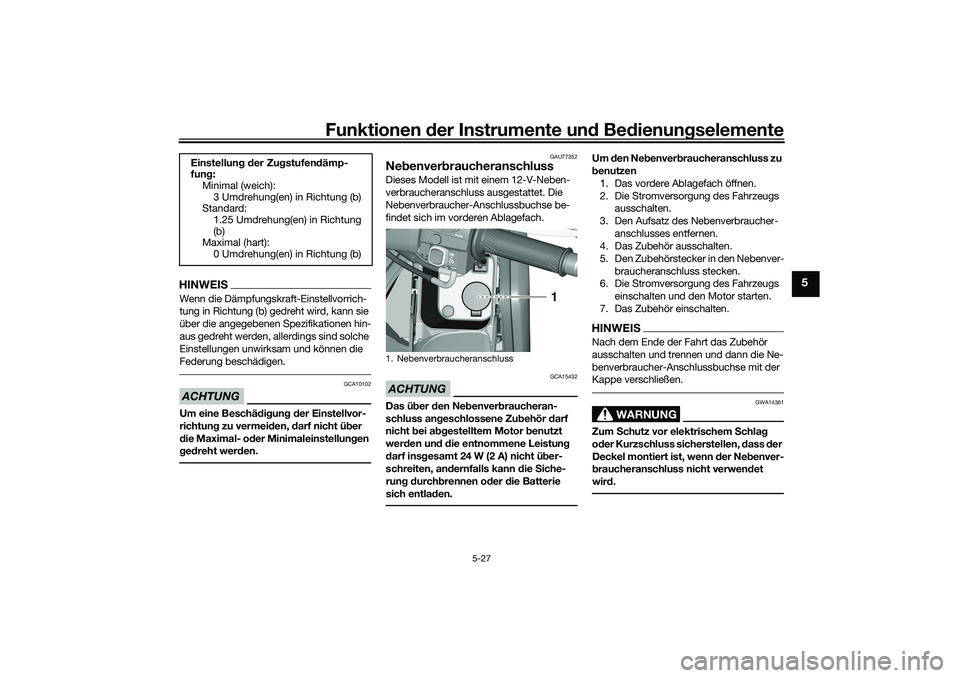

Ne benver braucheranschluss Dieses Modell ist mit einem 12-V-Neben-
verbraucheranschluss ausgestattet. Die
Nebenverbraucher-Anschlussbuchse be-
findet sich im vorderen Ablagefach.ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss an geschlossene Zu behör darf
nicht bei a bgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 24 W (2 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urchb rennen o der die Batterie
sich entla den.
Um den Ne benver braucheranschluss zu
b enutzen
1. Das vordere Ablagefach öffnen.
2. Die Stromversorgung des Fahrzeugs ausschalten.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
6. Die Stromversorgung des Fahrzeugs
einschalten und den Motor starten.
7. Das Zubehör einschalten.HINWEISNach dem Ende der Fahrt das Zubehör
ausschalten und trennen und dann die Ne-
benverbraucher-Anschlussbuchse mit der
Kappe verschließen.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 3 Umdrehung(en) in Richtung (b)
Standard:
1.25 Umdrehung(en) in Richtung
(b)
Maximal (hart):
0 Umdrehung(en) in Richtung (b)
1. Nebenverbraucheranschluss
1
UB3TG1G0.book Page 27 Monday, August 31, 2020 12:28 PM

Funktionen der Instru mente un d Be dienun gselemente
5-28
5
GAU15306

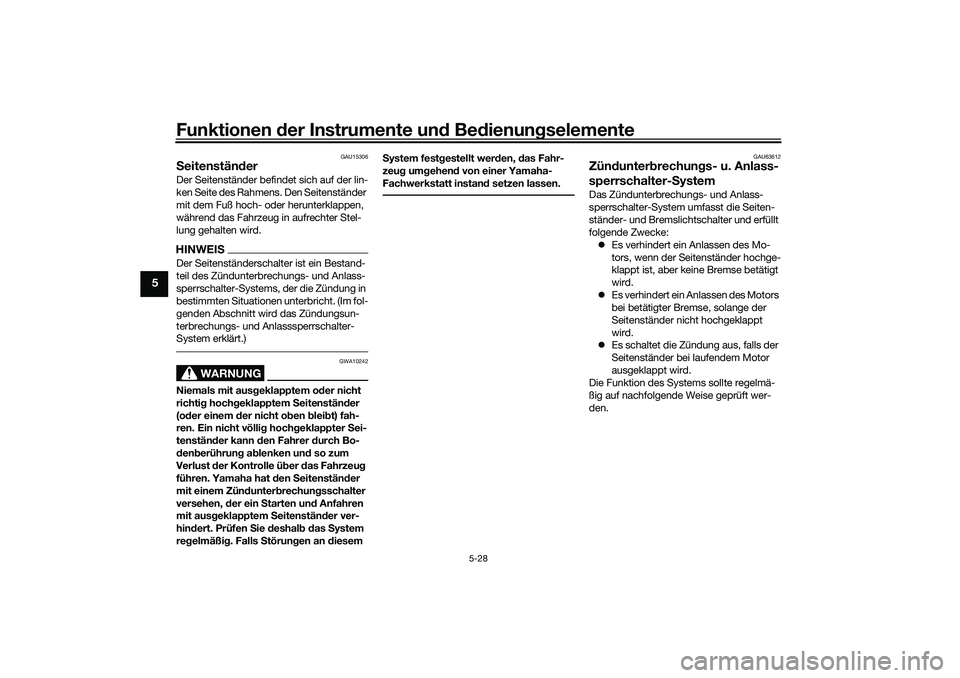

S eitenständ erDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenständ er kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal ls

Störun gen an d iesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU63612
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:
 Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
 Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
 Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB3TG1G0.book Page 28 Monday, August 31, 2020 12:28 PM
