Regelmäßi ge Wartun g und Einstellun g
8-16
8
GAU85450

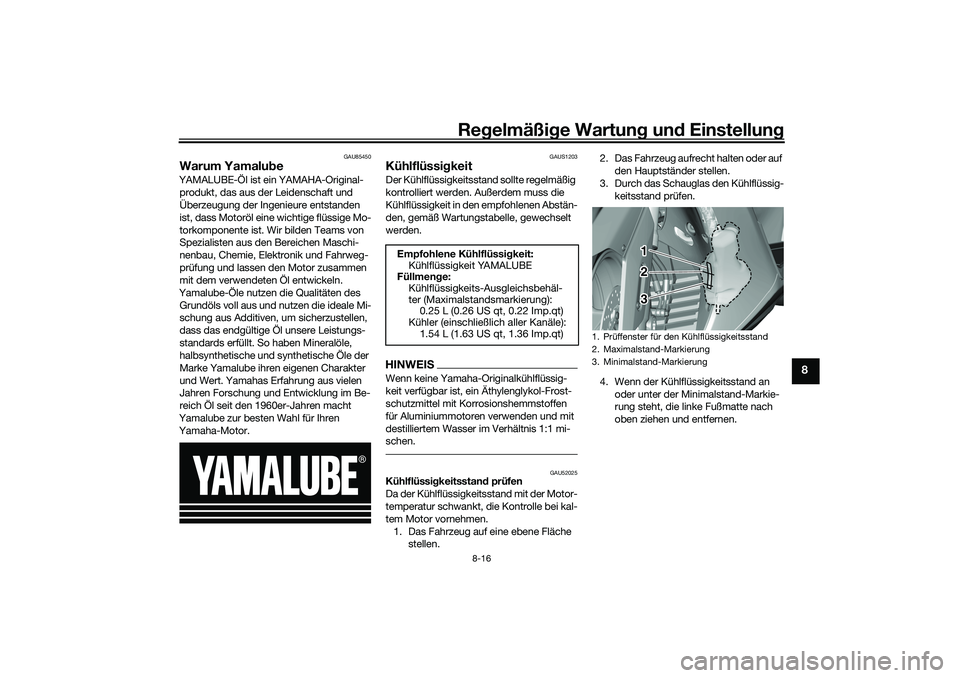

Warum Yamalu beYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAUS1203
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU52025
Kühlflüssi gkeitsstan d prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche stellen. 2. Das Fahrzeug aufrecht halten oder auf
den Hauptständer stellen.
3. Durch das Schauglas den Kühlflüssig- keitsstand prüfen.
4. Wenn der Kühlflüssigkeitsstand an oder unter der Minimalstand-Markie-
rung steht, die linke Fußmatte nach
oben ziehen und entfernen.
Empfohlene Kühlflüssi gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.54 L (1.63 US qt, 1.36 Imp.qt)
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
12
3
UB3TG1G0.book Page 16 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-17
8

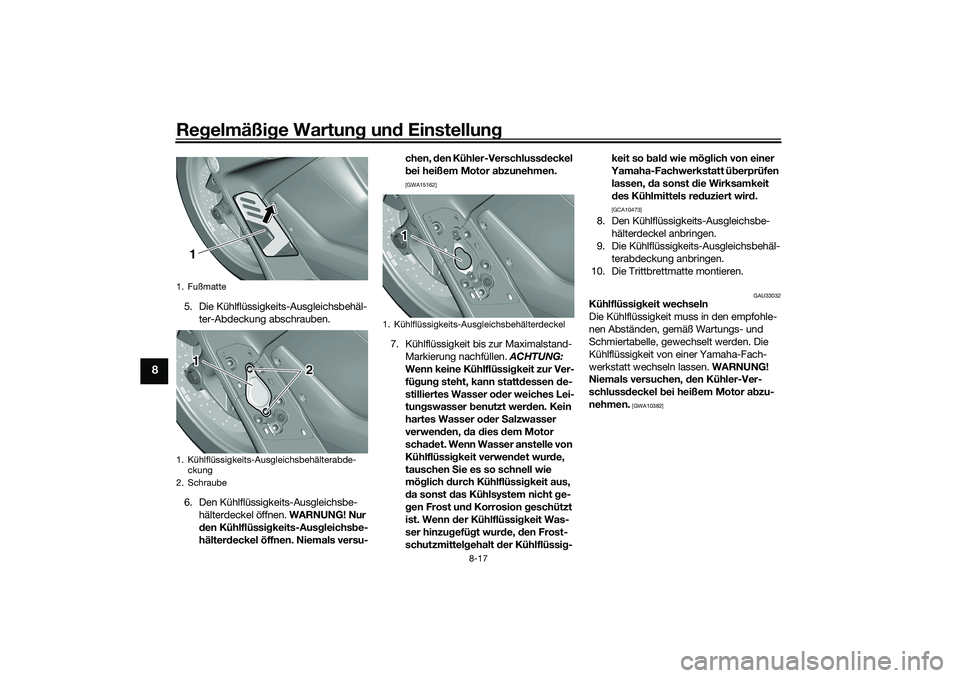

5. Die Kühlflüssigkeits-Ausgleichsbehäl-
ter-Abdeckung abschrauben.
6. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel öffnen. WARNUNG! Nur
d en Kühlflüssi gkeits-Aus gleichs be-
hälter deckel öffnen. Niemals versu- chen,
den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
7. Kühlflüssigkeit bis zur Maximalstand- Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gun g steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie
mö glich durch Kühlflüssi gkeit aus,
d a sonst d as Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn d er Kühlflüssi gkeit Was-
ser hinzu gefü gt wur de, den Frost-
schutzmittelg ehalt der Kühlflüssi g- keit so b
ald wie mö glich von einer
Yamaha-Fachwerkstatt ü ber prüfen
la s

sen, da sonst d ie Wirksamkeit
d es Kühlmittels red uziert wird.

[GCA10473]
8. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
9. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung anbringen.
10. Die Trittbrettmatte montieren.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, d en Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382]
1. Fußmatte
1. Kühlflüssigkeits-Ausgleichsbehälterabde- ckung
2. Schraube
11
2
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
UB3TG1G0.book Page 17 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-18
8
GAU88800

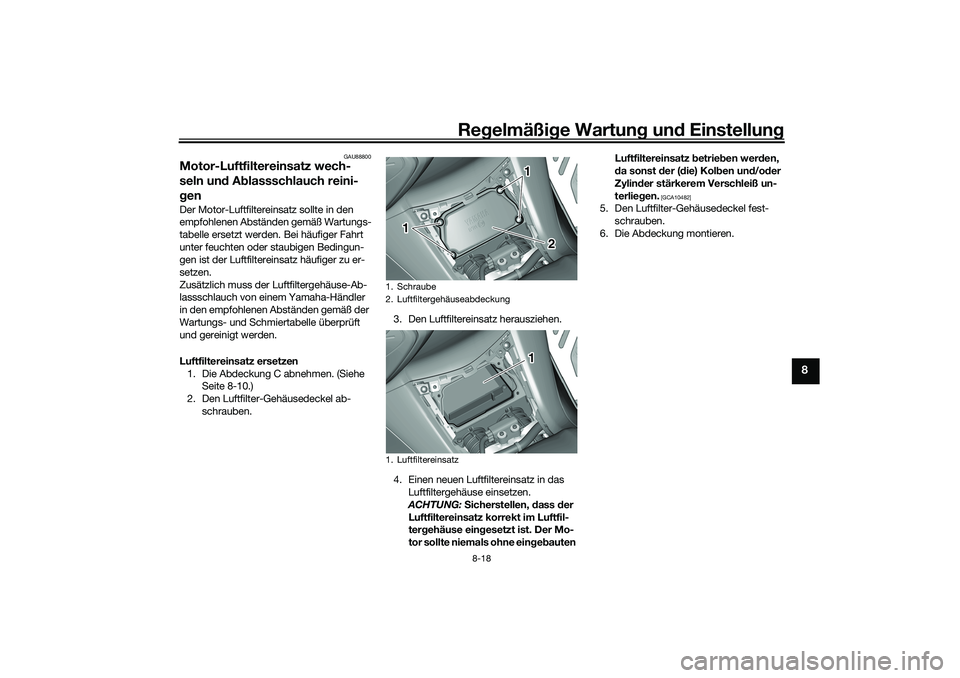

Motor-Luftfiltereinsatz wech-
seln und Ablassschlauch reini-
g enDer Motor-Luftfiltereinsatz sollte in den
empfohlenen Abständen gemäß Wartungs-
tabelle ersetzt werden. Bei häufiger Fahrt
unter feuchten oder staubigen Bedingun-
gen ist der Luftfiltereinsatz häufiger zu er-
setzen.
Zusätzlich muss der Luftfiltergehäuse-Ab-
lassschlauch von einem Yamaha-Händler
in den empfohlenen Abständen gemäß der
Wartungs- und Schmiertabelle überprüft
und gereinigt werden.
Luftfiltereinsatz ersetzen
1. Die Abdeckung C abnehmen. (Siehe Seite 8-10.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben. 3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten Luftfiltereinsatz
betrieb en wer den,
d a sonst d er (die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
6. Die Abdeckung montieren.
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
1
1
2
1
UB3TG1G0.book Page 18 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-19
8
GAU80970

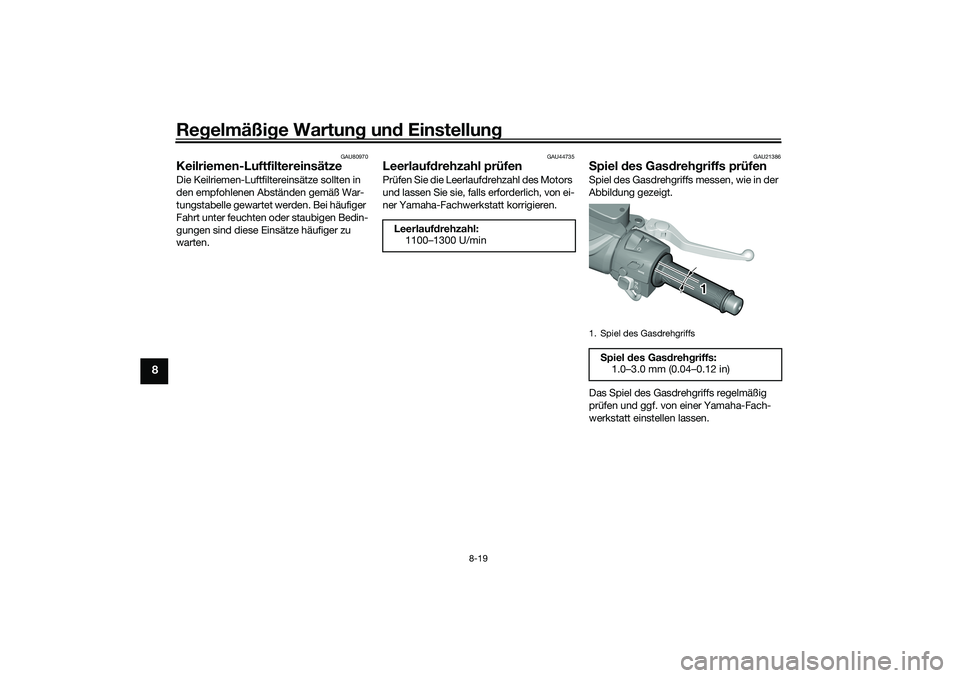

Keilriemen-LuftfiltereinsätzeDie Keilriemen-Luftfiltereinsätze sollten in
den empfohlenen Abständen gemäß War-
tungstabelle gewartet werden. Bei häufiger
Fahrt unter feuchten oder staubigen Bedin-
gungen sind diese Einsätze häufiger zu
warten.
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386
S piel des Gas dreh griffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
Leerlauf
drehzahl:
1100–1300 U/min1. Spiel des GasdrehgriffsS piel des Gas dreh griffs:
1.0–3.0 mm (0.04–0.12 in)
1
UB3TG1G0.book Page 19 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-20
8
GAU21403

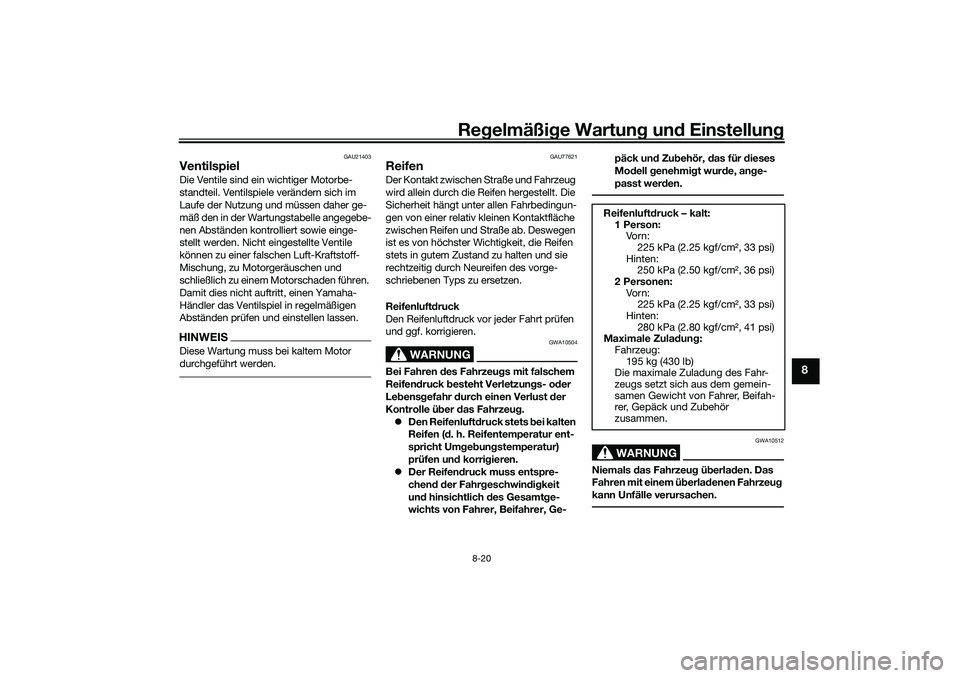

VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU77621
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge- päck un
d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeu g
kann Unfälle verursachen.
Reifenluft druck – kalt:
1 Person: Vo r n :
225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
2 Personen: Vo r n :225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Maximale Zula dun g:
Fahrzeug: 195 kg (430 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UB3TG1G0.book Page 20 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-21
8

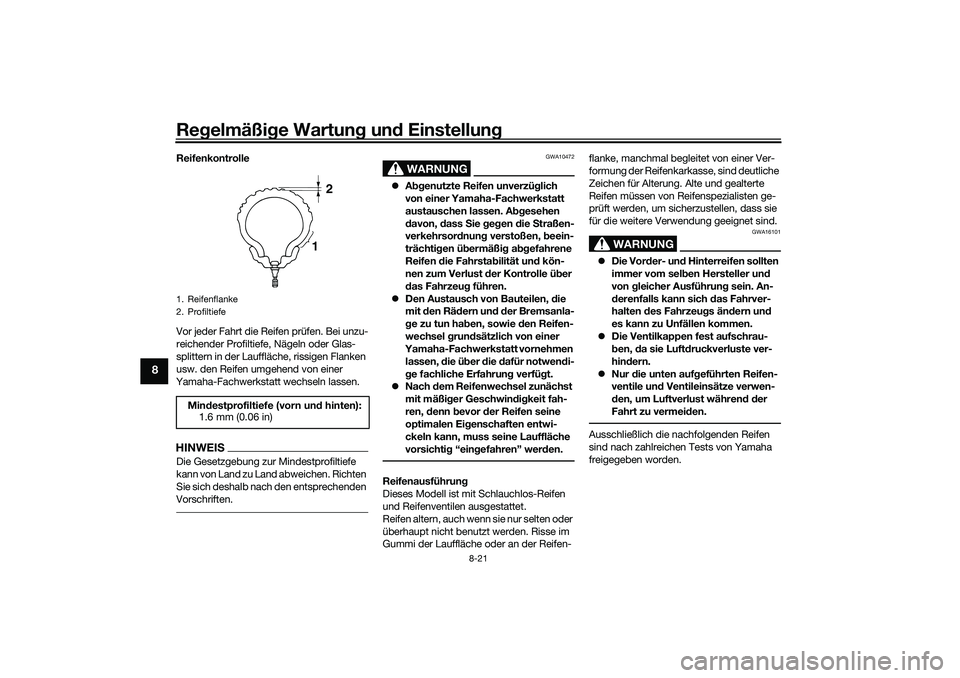

Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, b eein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t
m

äßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen- flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA16101

Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Fahrzeu gs än dern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Nur die unten auf geführten Reifen-
ventile und Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
1 2
UB3TG1G0.book Page 21 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-22
8
GAU51921

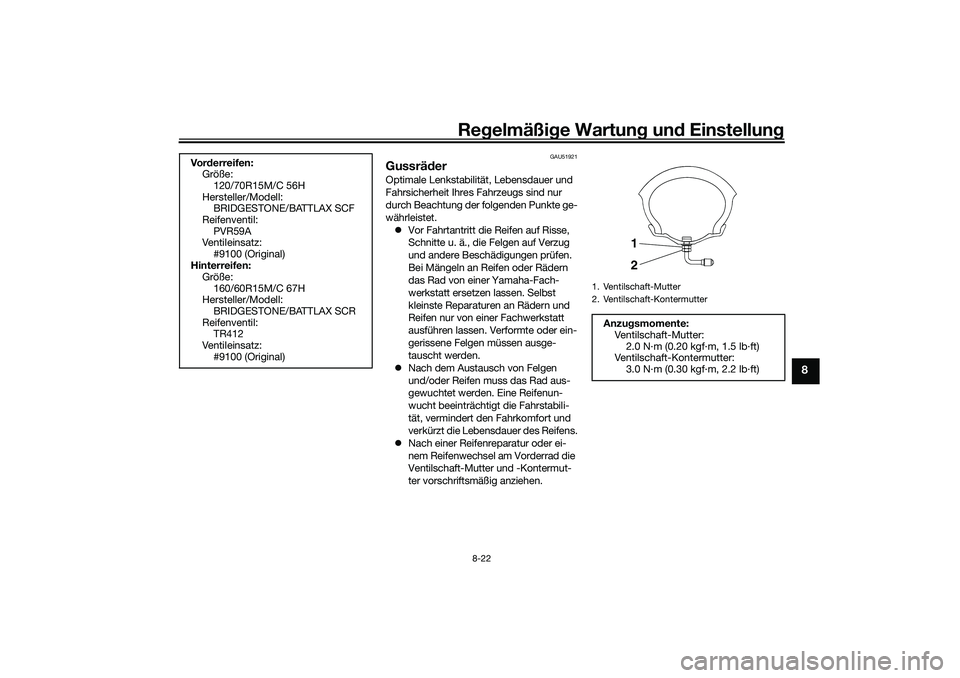

GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
 Nach einer Reifenreparatur oder ei-
nem Reifenwechsel am Vorderrad die
Ventilschaft-Mutter und -Kontermut-
ter vorschriftsmäßig anziehen.
Vor
derreifen:
Größe:
120/70R15M/C 56H
Hersteller/Modell: BRIDGESTONE/BATTLAX SCF
Reifenventil: PVR59A
Ventileinsatz:
#9100 (Original)
Hinterreifen: Größe:
160/60R15M/C 67H
Hersteller/Modell: BRIDGESTONE/BATTLAX SCR
Reifenventil: TR412
Ventileinsatz:
#9100 (Original)
1. Ventilschaft-Mutter
2. Ventilschaft-Kontermutter
Anzu gsmomente:
Ventilschaft-Mutter:
2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Ventilschaft-Kontermutter: 3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
UB3TG1G0.book Page 22 Monday, August 31, 2020 12:28 PM

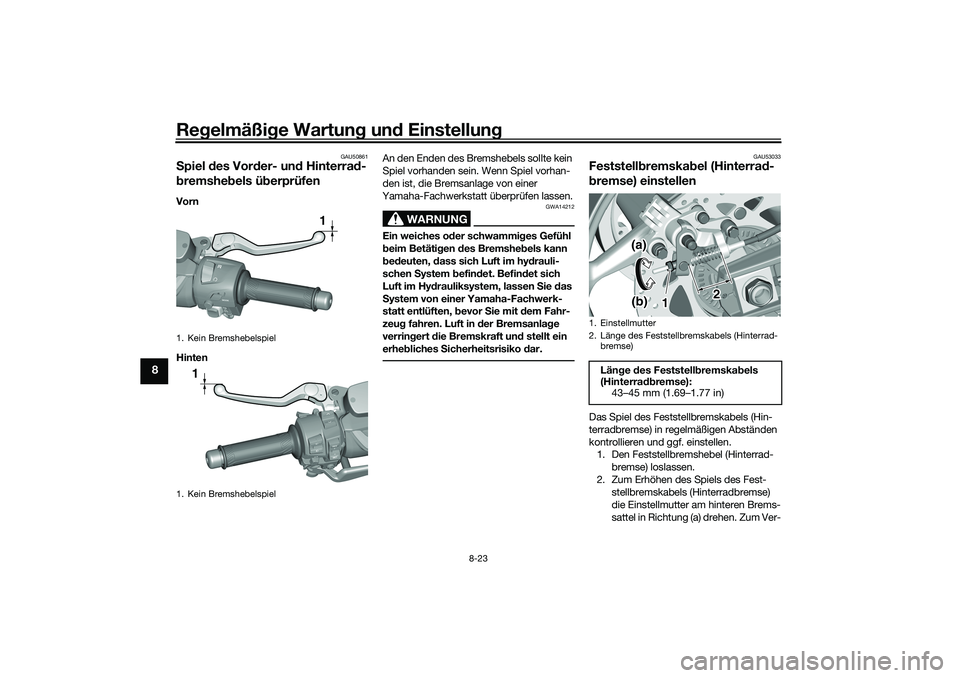

Regelmäßi ge Wartun g un d Einstellun g
8-23
8
GAU50861
Spiel des Vor der- un d Hinterra d-
b remshe bels ü berprüfenVorn
Hinten An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU53033
Feststell bremska bel (Hinterra d-
b remse) einstellenDas Spiel des Feststellbremskabels (Hin-
terradbremse) in regelmäßigen Abständen
kontrollieren und ggf. einstellen.
1. Den Feststellbremshebel (Hinterrad-
bremse) loslassen.
2. Zum Erhöhen des Spiels des Fest- stellbremskabels (Hinterradbremse)
die Einstellmutter am hinteren Brems-
sattel in Richtung (a) drehen. Zum Ver-
1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
1. Einstellmutter
2. Länge des Feststellbremskabels (Hinterrad-bremse)Län ge des Feststell bremska bels
(Hinterra dbremse):
43–45 mm (1.69–1.77 in)
1
2
(b)
(a)
UB3TG1G0.book Page 23 Monday, August 31, 2020 12:28 PM
