2021 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

9-63
9
NOTAVerifique que el cable positivo de la batería pase
por detrás de las guías. 3. Monte la placa de sujeción de la batería colo-cando los pernos.
NOTAVerifique que el cable negativo de la batería pase
por debajo de la placa de sujeción de la batería. 4. Monte el asiento.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Guía
1
2
3
1. Perno
2. Placa de sujeci

9-64
9
SBU30806Cambio de un fusible
Si sospecha que hay un problema eléctrico, com-
pruebe el fusible y cámbielo según sea necesario
del modo siguiente.ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.

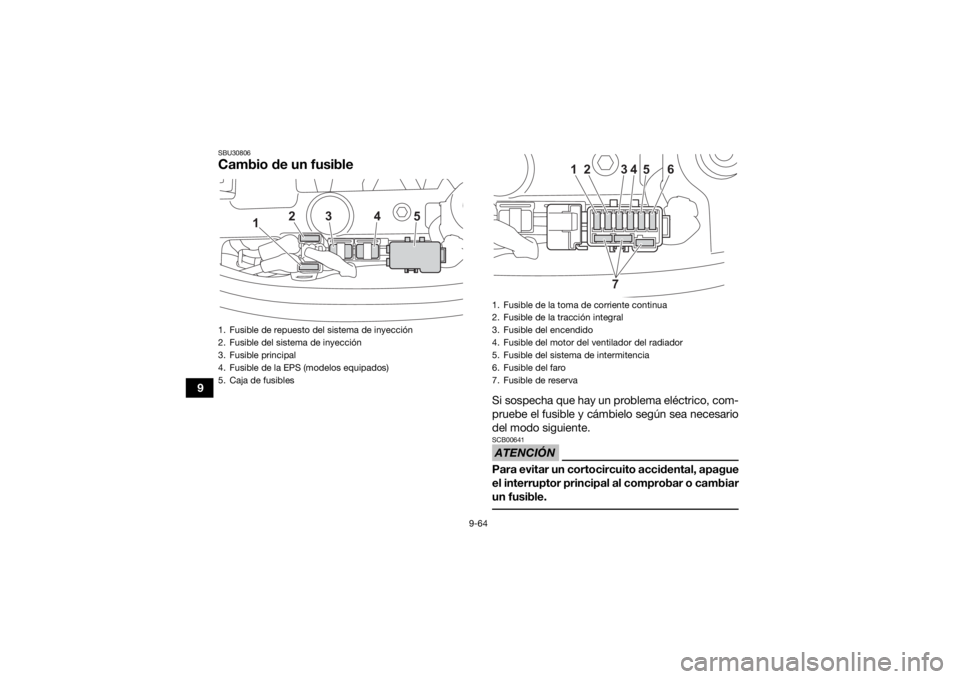

1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal
4. Fusible de la EPS (modelos equipados)
5. Caja de fusibles
1
2
3
4
5
1. Fusible de la toma de corriente continua
2. Fusible de la tracci

9-65
9
1. Apague todos los sistemas eléctricos. (Véase
la página 5-1).
2. Desmonte el asiento. (Véase la página 5-20).
3. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
Fusibles especificados: Fusible principal:40.0 A
Fusible del faro: 15.0 A
Fusible del encendido: 10.0 A
Fusible de la tracción a las cuatro ruedas: 10.0 A (YFM450FWBD)
3.0 A (YFM450FWB)
Fusible del sistema de intermitencia: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible de la toma de corriente continua
auxiliar: 10.0 A
Fusible del sistema de inyección de gasoli-
na: 10.0 A
Fusible de la EPS: 40.0 A (YFM450FWBD)
UBEY60S0.book Page 65 Friday, July 24, 2020 9:48 AM

9-66
94. Active el interruptor principal, arranque el mo-
tor y, a continuación, active el circuito en
cuestión.
5. Si el fusible se vuelve a fundir inmediatamen- te, haga revisar el vehículo en un concesiona-
rio Yamaha.
SBU34223Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-
guiente.
Bombillas del faro izquierda y derecha1. Retire la tapa de la parte trasera del faro tiran- do hacia afuera. 2. Extraiga la tapa de la bombilla tirando de ella.

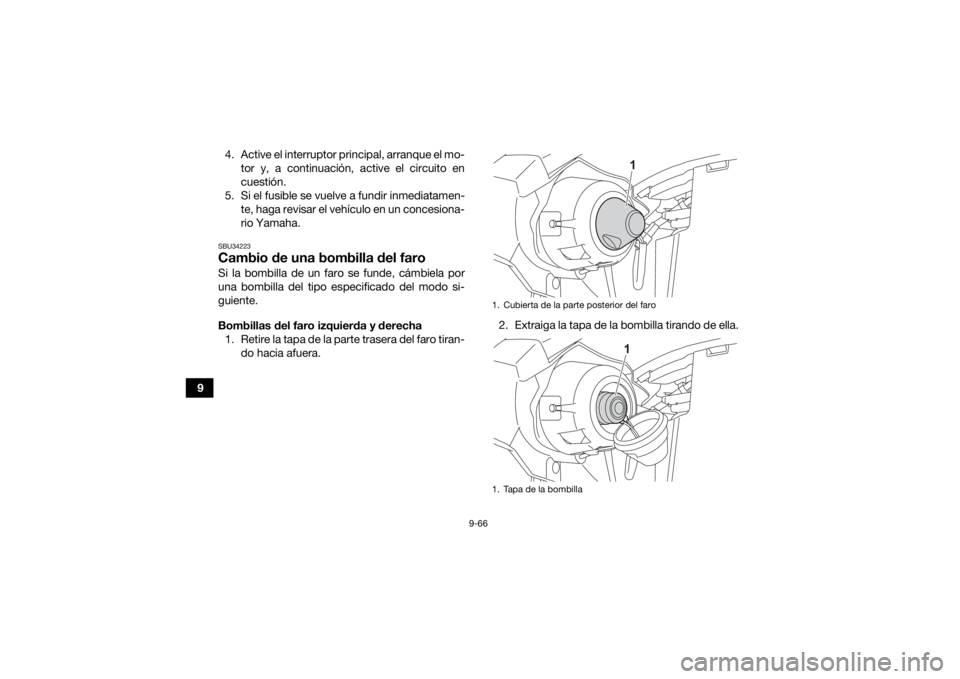

1. Cubierta de la parte posterior del faro
1. Tapa de la bombilla
11
UBEY60S0.book Page 66 Friday, July 24, 2020 9:48 AM

9-67
9
3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla. ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
6. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
7. Coloque la tapa de la bombilla y la tapa de la parte posterior del faro. ATENCIÓN: Verifi-
que que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Si es necesario, ajuste la luz del faro.
Bombilla del faro central (modelos equipados) 1. Desmonte la tapa del faro central extrayendo las fijaciones rápidas.

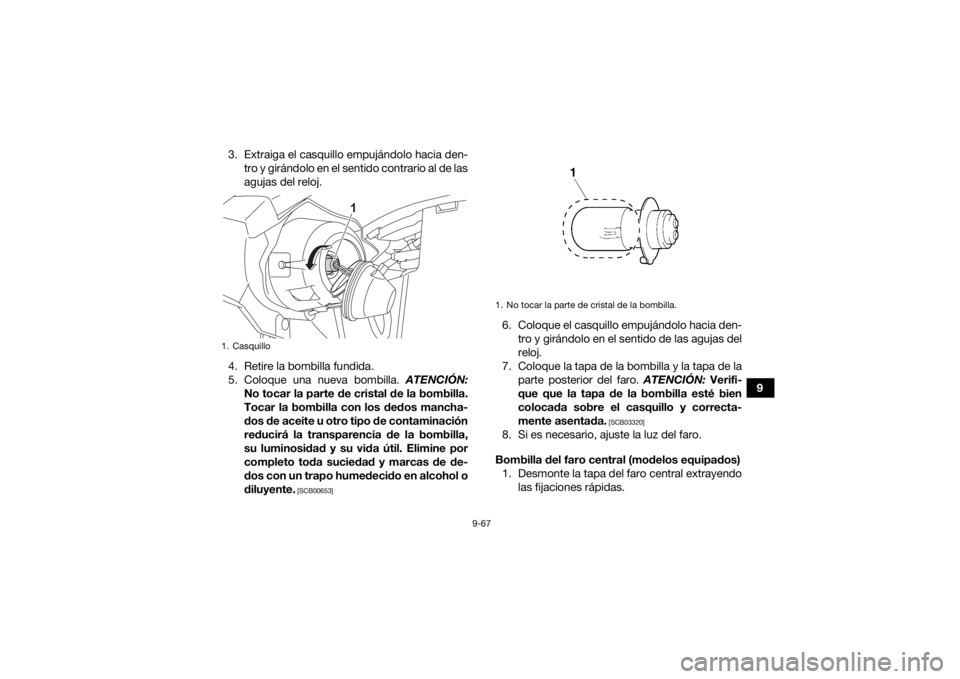

1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
UBEY60S0.book Page 67 Friday, July 24, 2020 9:48 AM

9-68
92. Extraiga la tapa de la bombilla tirando de ella. 3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla. ATENCIÓN: No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]

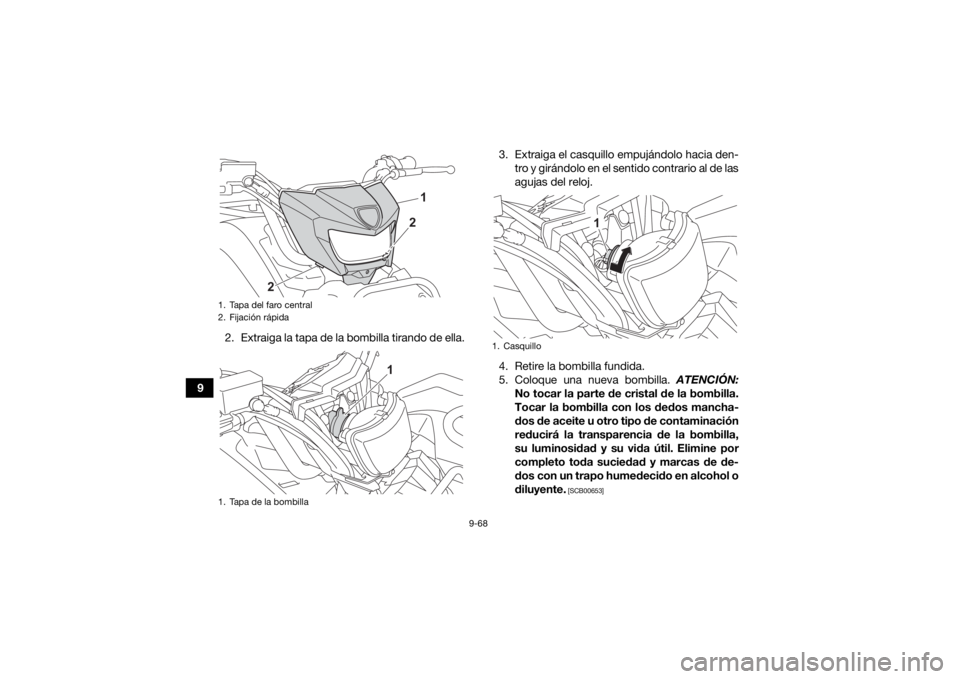

1. Tapa del faro central
2. Fijación rápida
1. Tapa de la bombilla
1
2
2
1
1. Casquillo
1
UBEY60S0.book Page 68 Friday, July 24, 2020 9:48 AM

9-69
9
6. Coloque el casquillo empujándolo hacia den-
tro y girándolo en el sentido de las agujas del
reloj.
7. Monte la tapa de bombilla. ATENCIÓN: Veri-
fique que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Monte la tapa del faro central como se mues- tra y, a continuación, coloque las fijaciones
rápidas. 9. Ajuste la luz del faro central si es preciso.
SBU25553Ajuste de una luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha
realice este ajuste. Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).

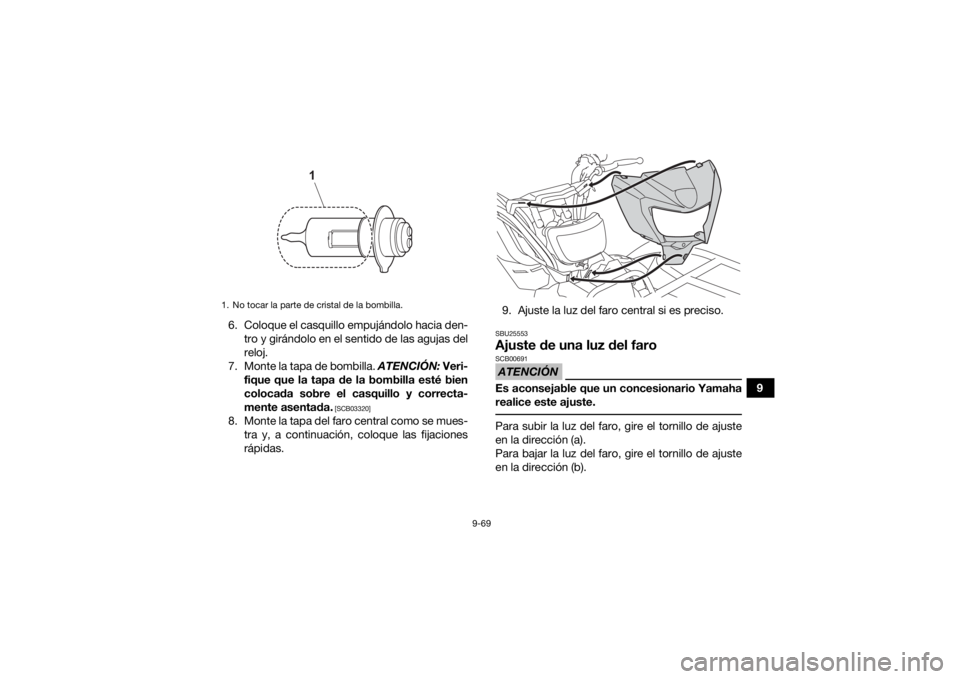

1. No tocar la parte de cristal de la bombilla.
1
UBEY60S0.book Page 69 Friday, July 24, 2020 9:48 AM

9-70
9Para modelos equipados
SBU25615Cambio de la bombilla de la luz de fre-
no/piloto traseroSi se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Extraiga el portabombillas de la luz de fre- no/piloto trasero (junto con la bombilla) girán-
dolo en el sentido contrario al de las agujas
del reloj.
2. Extraiga la bombilla fundida empujándola ha- cia adentro y girándola en el sentido contrario
al de las agujas del reloj.

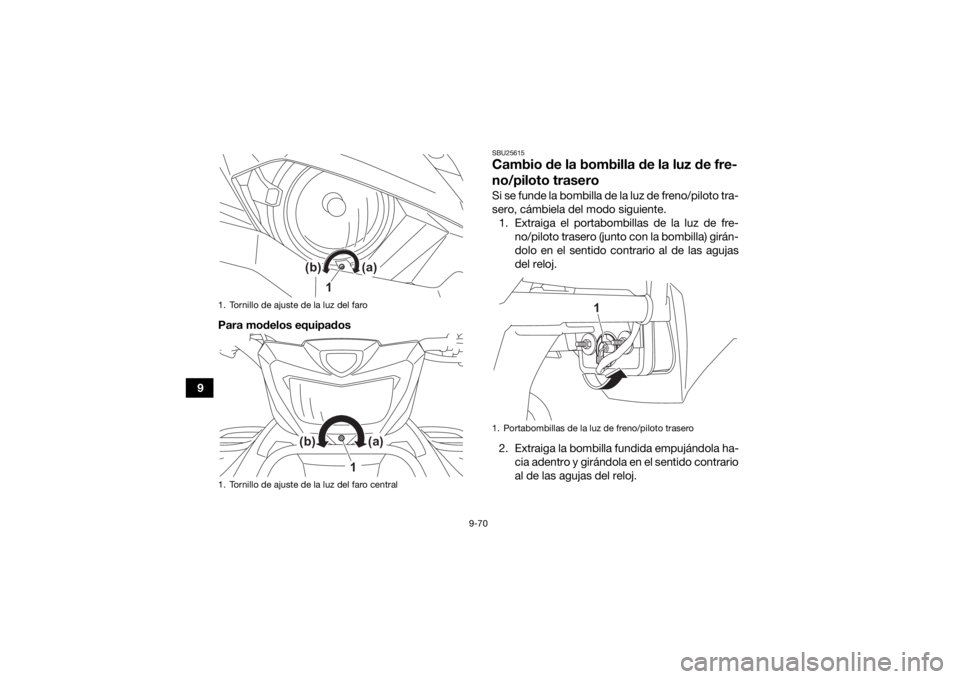

1. Tornillo de ajuste de la luz del faro
1. Tornillo de ajuste de la luz del faro central
(a)
(b)
1
1
(a)
(b)
1. Portabombillas de la luz de freno/piloto trasero
1
