SBU38831Cambio del aceite del diferencialAntes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe cambiar el
aceite del diferencial del modo siguiente, según
los intervalos que se especifican en el cuadro de
mantenimiento periódico.Para modelos sin bloqueo del diferencial
Par de apriete:
Perno del protector de la caja del engranaje
final:8 N·m (0.8 kgf·m, 5.9 lb·ft)
1. Perno de llenado de aceite del diferencial
2. JuntaAceite del diferencial recomendado: Aceite Yamaha para engranajes del eje de
transmisión con fricción modificada o acei-
te para engranajes hipoides SAE 80 API
GL-4
Cantidad de aceite: 0.35 L (0.37 US qt, 0.31 Imp.qt)
2
1
UBEY60S0.book Page 31 Friday, July 24, 2020 9:48 AM

9-32
9Para modelos con bloqueo del diferencial
1. Aparque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado. 3. Extraiga el perno de llenado y el perno de dre-
naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial.
4. Coloque el perno de drenaje con la junta nue- va y apriételo con el par especificado.
1. Perno de llenado de aceite del diferencial
2. JuntaAceite del diferencial recomendado:Aceite Yamaha para engranajes del eje de
transmisión con fricción modificada o acei-
te para engranajes hipoides SAE 80 API
GL-4
Cantidad de aceite: 0.23 L (0.24 US qt, 0.20 Imp.qt)
2
1
1. Perno de drenaje de aceite del diferencial
2. JuntaPar de aprieteWPerno de drenaje de aceite del diferencialW10 N

9-33
9
5. Añada la cantidad especificada de aceite del
diferencial del tipo recomendado.
ATENCIÓN: Evite que penetren materiales
extraños en el diferencial.
[SCB00412]
NOTA Tenga cuidado de no sobrepasar la cantidad de
aceite del diferencial especificada. Si sobrepa-
sa esta cantidad, el aceite saldrá por el tubo
respiradero durante la conducción y después
de ella.
 La capacidad de la caja del diferencial es mayor
que la cantidad de aceite recomendada; así
pues, el nivel de aceite no se puede comprobar
con precisión desde el orificio de llenado de
aceite. 6. Compruebe si la junta del perno de llenado
de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado. 8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23473Líquido refrigeranteEl nivel de líquido refrigerante debe comprobarse
regularmente. Además, debe cambiar el líquido
refrigerante según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico.NOTASi no dispone de líquido refrigerante original
Yamaha, utilice un anticongelante al etileno glicol con inhibidores de corrosión para motores de alu-
minio y mézclelo con agua destilada en una pro-
porción de 1:1.
Par de apriete: Perno de llenado de aceite del diferencial:23 N

9-34
9
ATENCIÓNSCB02190Mezcle anticongelante únicamente con agua
destilada. No obstante, si no dispone de agua
destilada puede utilizar agua tratada. No utilice
agua dura o agua salada, ya que resultan per-
judiciales para el motor. SBU2712APara comprobar el nivel de líquido refrigerante1. Aparque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en lamarca de nivel mínimo o por debajo de ella,
desmonte el panel C para acceder al depósi-
to de líquido refrigerante. (Véase la página
9-12).
4. Quite el tapón del depósito de líquido refrige- rante. ¡ADVERTENCIA! Extraiga solo el ta-
pón del depósito de líquido refrigerante.
No quite nunca el tapón del radiador cuan-
do el motor esté caliente.
[SWB02672]

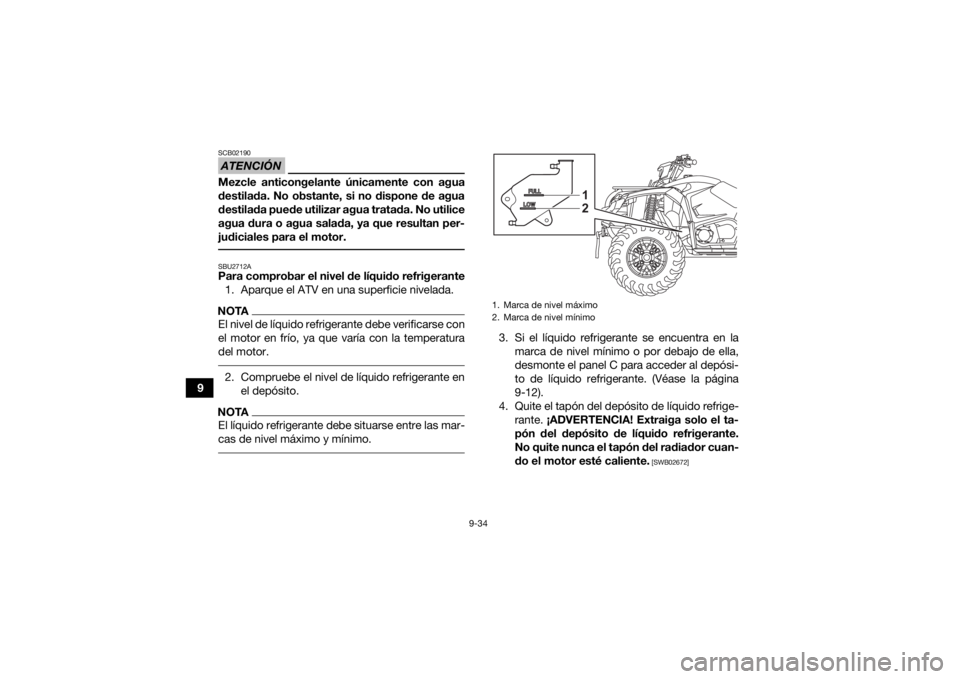

1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
UBEY60S0.book Page 34 Friday, July 24, 2020 9:48 AM

9-35
9
5. Añada líquido refrigerante hasta la marca de
nivel máximo, coloque la tapa del depósito y,
a continuación, monte el panel. ATENCIÓN:
Si no dispone de líquido refrigerante, utili-
ce en su lugar agua destilada o agua blan-
da del grifo. No utilice agua dura o agua
salada, ya que resultan perjudiciales para
el motor. Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por líquido
refrigerante lo antes posible; de lo contra-
rio el sistema de refrigeración no estará
protegido contra las heladas y la corro-
sión. Si ha añadido agua al líquido refrige-
rante, haga comprobar lo antes posible en un concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]
SBU37131
Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Aparque el ATV en una superficie nivelada.
2. Desmonte el portaequipajes delantero y el panel F. (Véase la página 9-12).
3. Quite el tapón del radiador.
1. Tapón del depósito de líquido refrigerante
1
UBEY60S0.book Page 35 Friday, July 24, 2020 9:48 AM

9-36
94. Desmonte los paneles D y E. (Véase la página
9-12).
5. Sitúe un recipiente debajo del motor y extrai- ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, tal como se muestra, para evitar que se
derrame líquido refrigerante en la estribera). 6. Quite el tapón del depósito de líquido refrige-
rante.
7. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.
1. Tapa del radiador
1
1. Perno de drenaje del l

9-37
9
8. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
9. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado.
10. Conecte el tubo flexible del depósito de refri- gerante. 11. Vierta líquido refrigerante del tipo recomen-
dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
12. Vierta el líquido refrigerante recomendado en el radiador hasta que esté lleno y seguida-
mente coloque el tapón del radiador.
13. Arranque el motor, déjelo al ralentí durante al- gunos minutos y luego párelo.
NOTACon el motor al ralentí, compruebe si hay fugas en
el sistema de refrigeración. 14. Cuando el motor esté frío, extraiga el tapóndel radiador para comprobar el nivel de líqui-
do refrigerante en el radiador. Si el nivel es
bajo, añada líquido refrigerante hasta que lle-
gue a la parte superior del radiador; seguida-
mente coloque el tapón del radiador.
15. Monte los paneles y el portaequipajes delan- tero.SBU37113Limpieza del filtro de aireEl filtro de aire principal y el filtro de aire secunda-
rio deben limpiarse cada 20–40 horas de funcio-
namiento del motor. Cuando realice el
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:10 N·m (1.0 kgf·m, 7.4 lb·ft)1
UBEY60S0.book Page 37 Friday, July 24, 2020 9:48 AM

9-38
9mantenimiento de los filtros de aire, compruebe si
hay obstrucciones en la toma de entrada de la
caja del filtro. Verifique que la junta de goma entre
la caja del filtro de aire y el cuerpo del acelerador
y del colector sea estanca. Apriete bien todos los
racores para prevenir la posibilidad de que entre
aire no filtrado al motor.
NOTA
Cambie los filtros de aire si están dañados.
 El mantenimiento del filtro de aire debe ser más
frecuente si utiliza el vehículo en lugares húme-
dos o polvorientos.
 En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo
o agua en dicho tubo, vacíelo y limpie la caja del
filtro de aire y el filtro.
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 5-20).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
