2021 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

9-47
9
ATENCIÓNSCB01161El líquido de frenos puede dañar las superfi-
cies pintadas o las piezas de plástico. Elimine
siempre inmediatamente el líquido que se haya
derramado. A medida que las pastillas de freno se desgastan,
es normal que el nivel de líquido de freno disminu-
ya de forma gradual. Un nivel bajo de líquido de
frenos puede ser indicativo del desgaste de laspastillas o de una fuga en el sistema de frenos.
Por tanto, es necesario comprobar si las pastillas
de freno están desgastadas y si hay fugas en el
sistema de frenos. Si el nivel de líquido de frenos
disminuye de forma repentina, haga revisar el sis-
tema de frenos en un concesionario Yamaha an-
tes de seguir utilizando el vehículo.
ADVERTENCIA
SWB02721Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:

Una cantidad insuficiente de líquido de fre-
nos puede ocasionar la penetración de aire
en el sistema, con lo que se reducirán las
prestaciones de los frenos.
 Limpie el tapón de llenado antes de extraer-
lo. Utilice únicamente líquido de frenos DOT
4 de un recipiente sellado.
 Utilice únicamente el líquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.
 Añada el mismo tipo de líquido de freno. Si
añade un líquido de frenos distinto a DOT 4
se puede producir una reacción química per-
judicial.

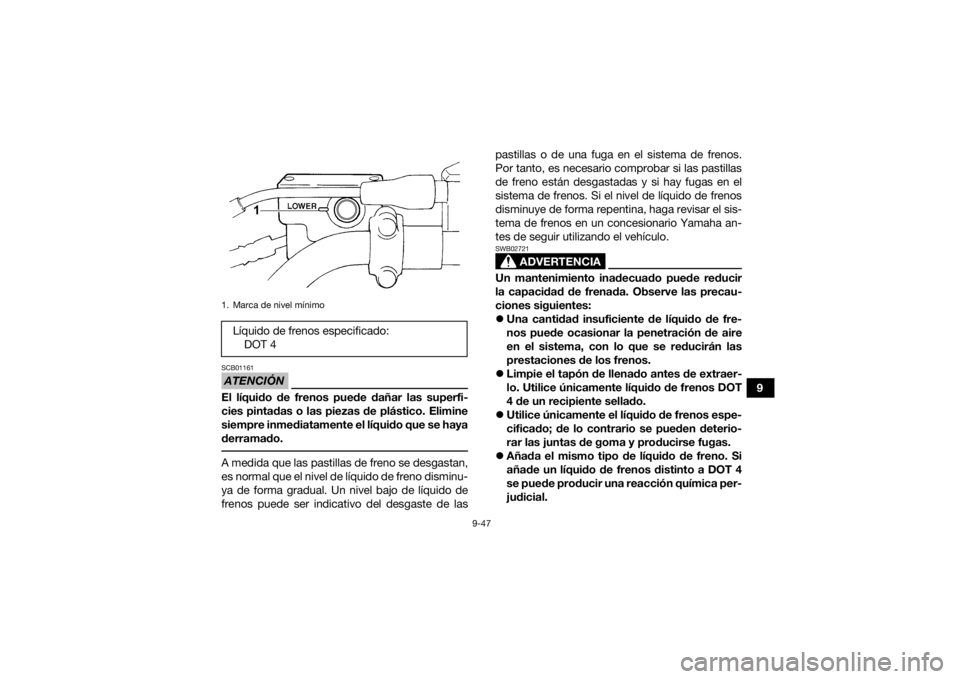

1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
1
UBEY60S0.book Page 47 Friday, July 24, 2020 9:48 AM

9-48
9
Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.
SBU24284Cambio del líquido de frenoSolicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico.
Además, se deben cambiar las juntas de aceite de
la bomba y las pinzas de freno, así como los tubos
de freno, según los intervalos indicados a conti-
nuación o siempre que estén dañados o presen-
ten fugas.
Juntas de aceite: Cambiar cada dos años.
 Tubos de freno: Cambiar cada cuatro años.

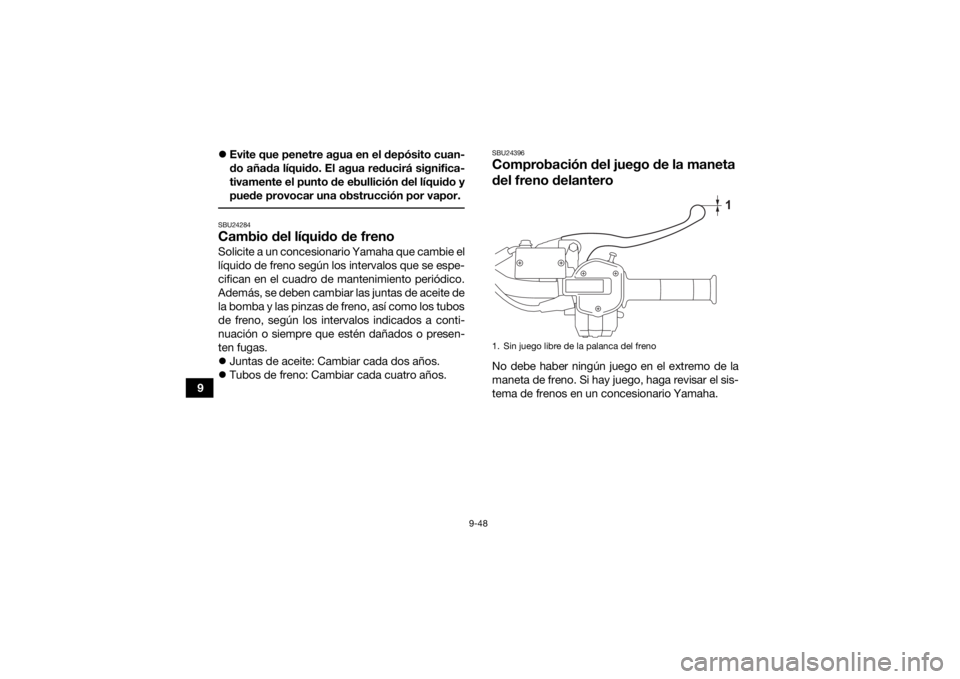

SBU24396Comprobación del juego de la maneta
del freno delanteroNo debe haber ningún juego en el extremo de la
maneta de freno. Si hay juego, haga revisar el sis-
tema de frenos en un concesionario Yamaha.1. Sin juego libre de la palanca del freno
1
UBEY60S0.book Page 48 Friday, July 24, 2020 9:48 AM

9-49
9
SBU30348Ajuste de la maneta del freno trasero y
el pedal de frenoSe debe comprobar y ajustar el juego de la mane-
ta del freno trasero, el juego del pedal de freno y
la altura del pedal de freno según los intervalos
especificados en el cuadro de mantenimiento pe-
riódico.

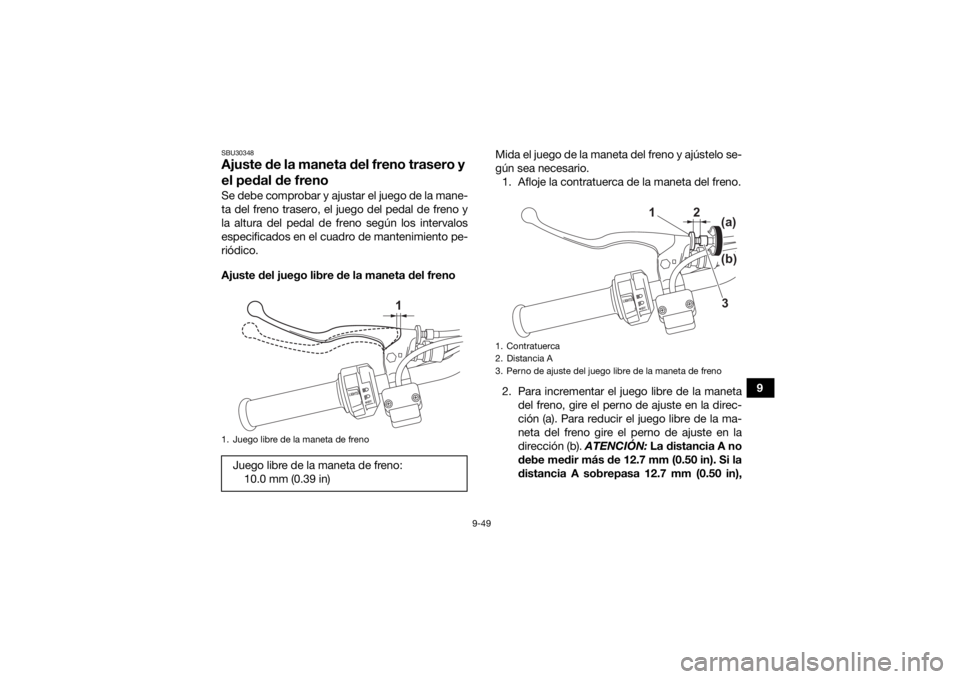

Ajuste del juego libre de la maneta del frenoMida el juego de la maneta del freno y ajústelo se-
gún sea necesario.
1. Afloje la contratuerca de la maneta del freno.
2. Para incrementar el juego libre de la maneta del freno, gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta del freno gire el perno de ajuste en la
dirección (b). ATENCIÓN: La distancia A no
debe medir más de 12.7 mm (0.50 in). Si la
distancia A sobrepasa 12.7 mm (0.50 in),1. Juego libre de la maneta de frenoJuego libre de la maneta de freno: 10.0 mm (0.39 in)
1
1. Contratuerca
2. Distancia A
3. Perno de ajuste del juego libre de la maneta de freno
12
3
(a)
(b)
UBEY60S0.book Page 49 Friday, July 24, 2020 9:48 AM

9-50
9no se puede obtener el juego libre especi-
ficado de la maneta del freno; en tal caso,
proceda del modo siguiente.
[SCB01143]

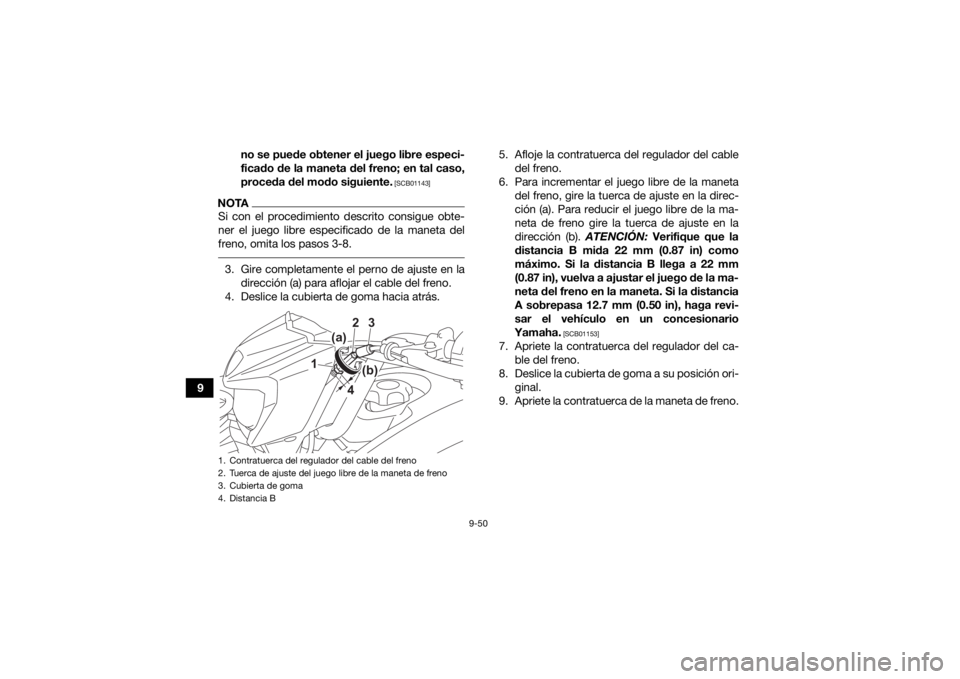

NOTASi con el procedimiento descrito consigue obte-
ner el juego libre especificado de la maneta del
freno, omita los pasos 3-8. 3. Gire completamente el perno de ajuste en la
dirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás. 5. Afloje la contratuerca del regulador del cable
del freno.
6. Para incrementar el juego libre de la maneta del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b). ATENCIÓN: Verifique que la
distancia B mida 22 mm (0.87 in) como
máximo. Si la distancia B llega a 22 mm
(0.87 in), vuelva a ajustar el juego de la ma-
neta del freno en la maneta. Si la distancia
A sobrepasa 12.7 mm (0.50 in), haga revi-
sar el vehículo en un concesionario
Yamaha.
[SCB01153]
7. Apriete la contratuerca del regulador del ca- ble del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.
1. Contratuerca del regulador del cable del freno
2. Tuerca de ajuste del juego libre de la maneta de freno
3. Cubierta de goma
4. Distancia B
(a)
(b)3
2
1
4
UBEY60S0.book Page 50 Friday, July 24, 2020 9:48 AM

9-51
9

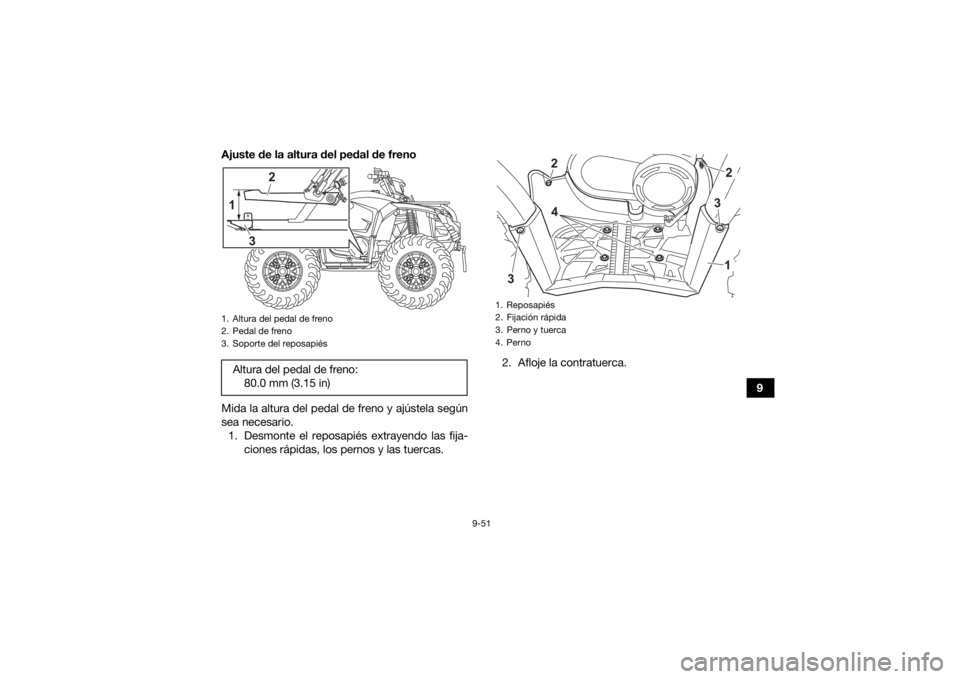

Ajuste de la altura del pedal de freno
Mida la altura del pedal de freno y ajústela según
sea necesario.
1. Desmonte el reposapiés extrayendo las fija- ciones rápidas, los pernos y las tuercas. 2. Afloje la contratuerca.
1. Altura del pedal de freno
2. Pedal de freno
3. Soporte del reposapiésAltura del pedal de freno:
80.0 mm (3.15 in)1
2
3
1. Reposapi

9-52

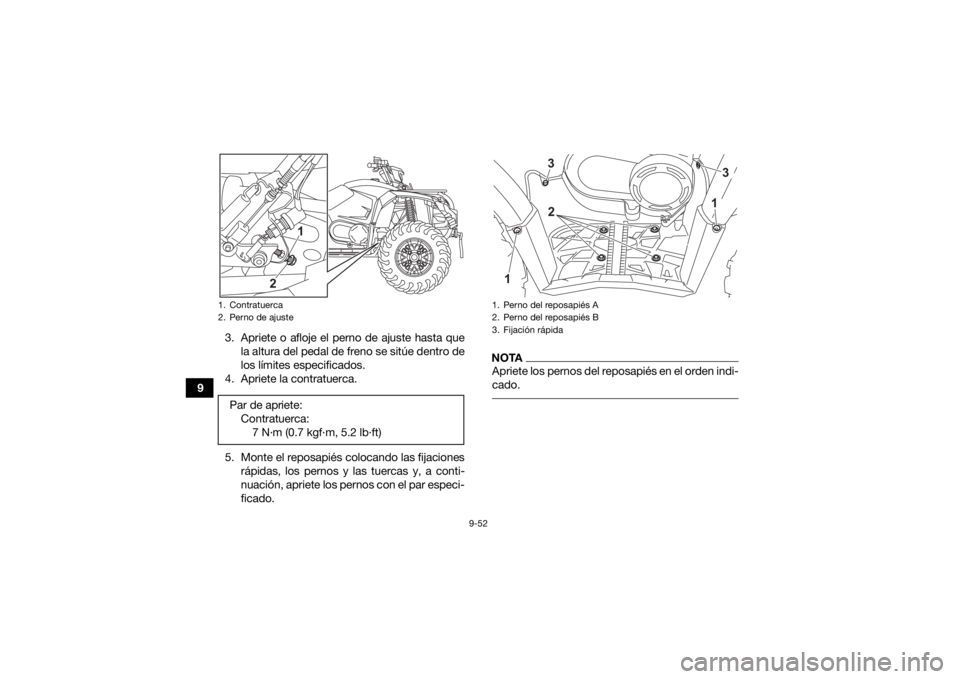

93. Apriete o afloje el perno de ajuste hasta que
la altura del pedal de freno se sitúe dentro de
los límites especificados.
4. Apriete la contratuerca.
5. Monte el reposapiés colocando las fijaciones rápidas, los pernos y las tuercas y, a conti-
nuación, apriete los pernos con el par especi-
ficado.
NOTAApriete los pernos del reposapiés en el orden indi-
cado.
1. Contratuerca
2. Perno de ajustePar de apriete:Contratuerca:7 N

9-53
9
Ajuste del juego libre del pedal de freno
Mida el juego del pedal de freno y ajústelo según
sea necesario.
NOTAEl juego libre de la maneta del freno y la altura del
pedal de freno se deben ajustar antes de ajustar el
juego libre del pedal de freno. 1. Afloje la contratuerca.
Pares de apriete:
Perno del reposapiés A:4.0 N

9-54

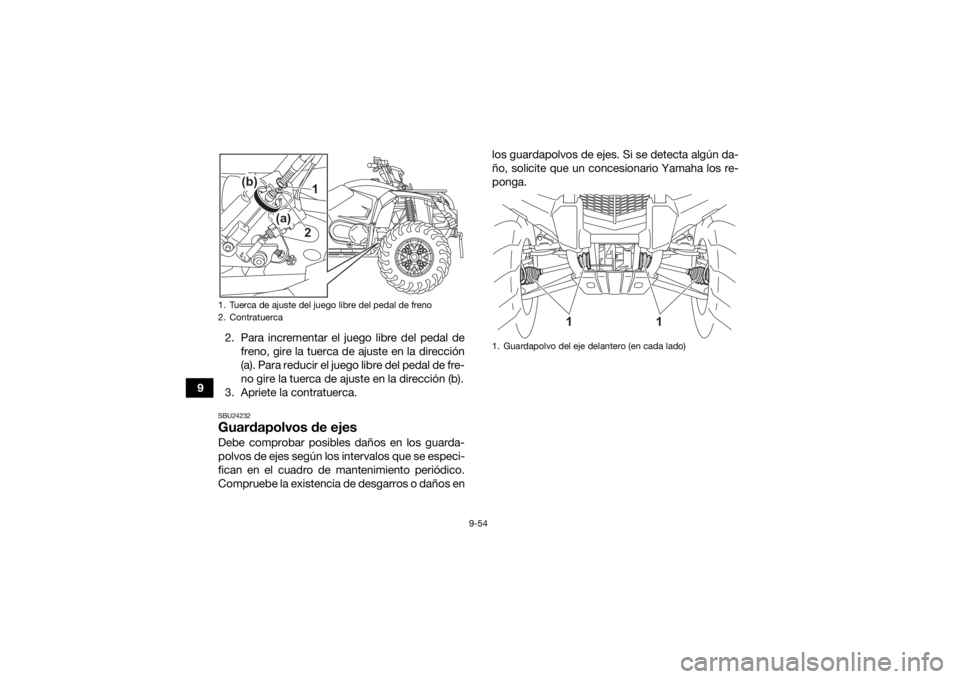

92. Para incrementar el juego libre del pedal de
freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
3. Apriete la contratuerca.
SBU24232Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico.
Compruebe la existencia de desgarros o daños en los guardapolvos de ejes. Si se detecta algún da-
ño, solicite que un concesionario Yamaha los re-
ponga.1. Tuerca de ajuste del juego libre del pedal de freno
2. Contratuerca
21
(a)
(b)
1. Guardapolvo del eje delantero (en cada lado)
1
1
UBEY60S0.book Page 54 Friday, July 24, 2020 9:48 AM
