5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre la punta de
la varilla de medición y la marca de nivel máximo.
6. Si el aceite del motor no se encuentra entre lapunta de la varilla de medición y la marca de
nivel máximo, añada una cantidad suficiente
de aceite del tipo recomendado hasta que al-
cance el nivel correcto. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el
correcto; de no hacerlo, el motor podría
sufrir daños.
[SCB00852]

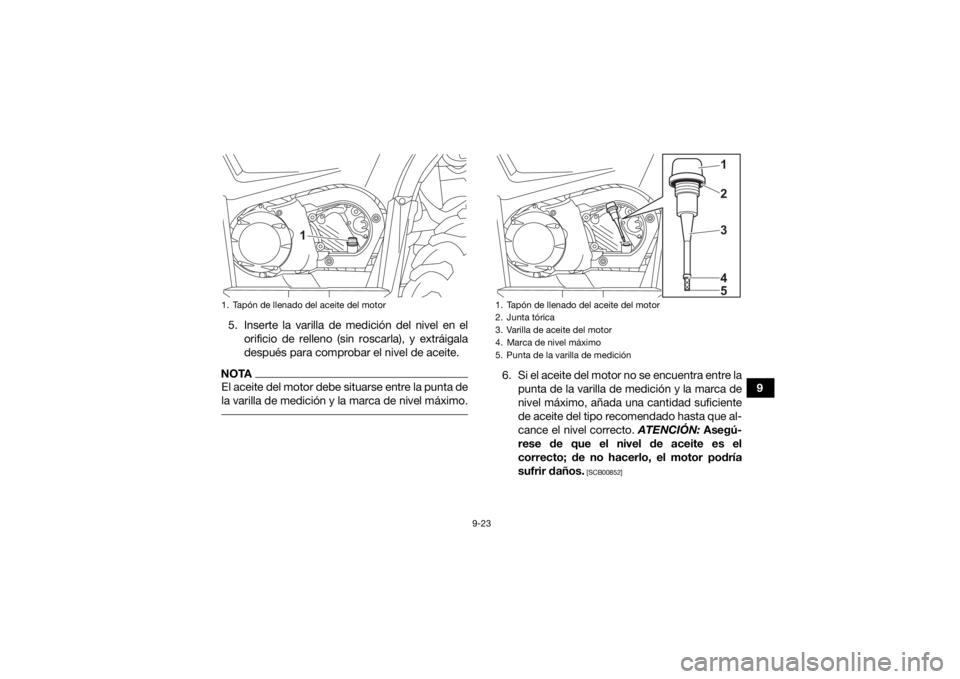

1. Tapón de llenado del aceite del motor
1
1. Tap

9-24
97. Compruebe si la junta tórica del tapón de lle-
nado está dañada y cámbiela según sea ne-
cesario.
8. Coloque el tapón de llenado de aceite del motor y el panel.
Para cambiar el aceite del motor (y sustituir el
cartucho del filtro de aceite) 1. Aparque el ATV en una superficie nivelada.
2. Desmonte el panel E. (Véase la página 9-12).
3. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
4. Coloque una bandeja debajo del motor para recoger el aceite usado.
5. Extraiga el tapón de llenado de aceite del mo- tor y luego el perno de drenaje y la junta para
vaciar el aceite del cárter.
NOTAOmita los pasos 6–10 si no va a cambiar el cartu-
cho del filtro de aceite. 6. Desmonte los paneles C y D. (Véase la página9-12).

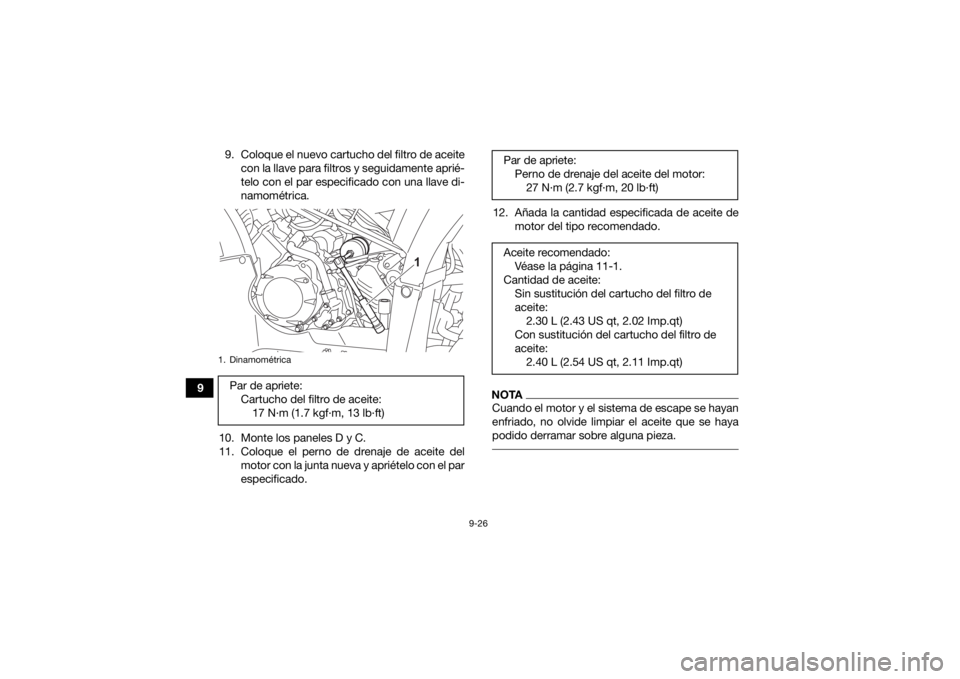

7. Desmonte el cartucho del filtro de aceite con una llave para filtros de aceite.1. Perno de drenaje del aceite del motor
2. Junta
12
UBEY60S0.book Page 24 Friday, July 24, 2020 9:48 AM

9-25
9
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo. 8. Aplique una capa fina de aceite de motor a lajunta tórica del nuevo cartucho del filtro de
aceite.NOTAVerifique que la junta tórica quede bien asentada.

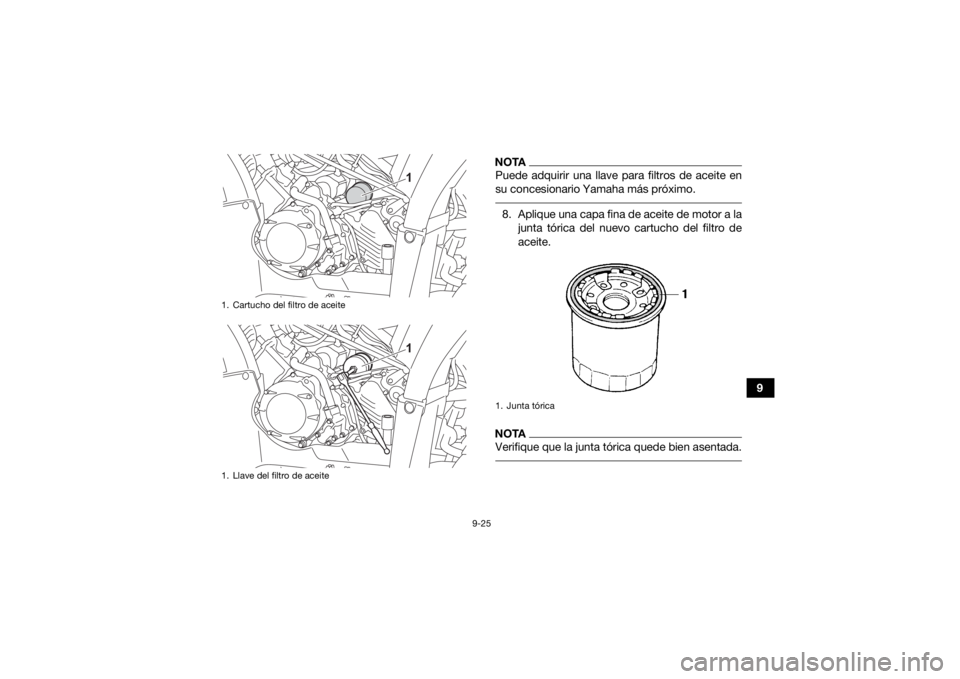

1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
11
1. Junta t

9-26
99. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
10. Monte los paneles D y C.
11. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriételo con el par
especificado. 12. Añada la cantidad especificada de aceite de
motor del tipo recomendado.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.
1. DinamométricaPar de apriete:Cartucho del filtro de aceite:17 N

9-27
9
ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 13. Compruebe si la junta tórica del tapón de lle-
nado de aceite del motor está dañada y, a
continuación, coloque el tapón.
14. Arranque el motor y déjelo al ralentí unos mi- nutos mientras comprueba si hay alguna fuga
de aceite. Si hay una fuga de aceite, pare in-
mediatamente el motor y averigüe la causa.
15. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
16. Monte el panel E.
SBU38620Por qué YamalubeEl aceite YAMALUBE es un producto original
YAMAHA nacido de la pasión y la convicción de los ingenieros de que el aceite de motor es un im-
portante componente líquido del motor. Forma-
mos equipos de especialistas en los campos de la
ingeniería mecánica, la química, la electrónica y
las pruebas en pista para que desarrollen el motor
y el aceite que dicho motor utilizará. Los aceites
Yamalube aprovechan al máximo las cualidades del aceite base y lo mezclan con el equilibrio ideal
de aditivos para que el producto final cumpla
nuestros niveles de prestaciones. De este modo,
los aceites minerales, semisintéticos y sintéticos
Yamalube tienen su propio carácter y valor distin- tivos. La experiencia acumulada por Yamaha a lo
largo de muchos años de investigación y desarro-
llo en materia de aceite desde la década de 1960
contribuye a hacer de Yamalube la mejor elección
para su motor Yamaha.
UBEY60S0.book Page 27 Friday, July 24, 2020 9:48 AM

9-28
9
SBU28569Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar-
lo del modo siguiente según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico.
Para comprobar el nivel de aceite del engrana-
je final1. Aparque el ATV en una superficie nivelada.
2. Extraiga el perno de llenado de aceite de la caja del engranaje final con su junta y com-
pruebe el nivel. El aceite debe encontrarse en
el borde del orificio de llenado. 3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.
5. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.

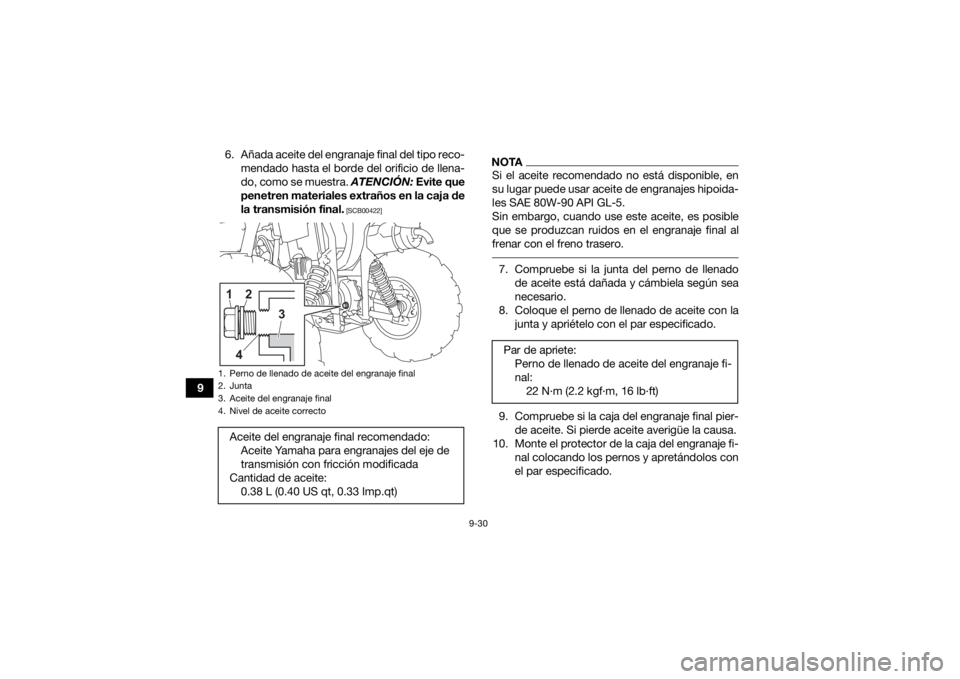

1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correcto1
2
3
4
UBEY60S0.book Page 28 Friday, July 24, 2020 9:48 AM

9-29
9
Para cambiar el aceite del engranaje final
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el protector de la caja del engrana- je final extrayendo los pernos.
3. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado. 4. Extraiga el perno de llenado de aceite del en-
granaje final, el perno de drenaje y las respec-
tivas juntas para vaciar el aceite de la caja del
engranaje final.
5. Coloque el perno de drenaje con la junta nue- va y apriételo con el par especificado.
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:22 N·m (2.2 kgf·m, 16 lb·ft)

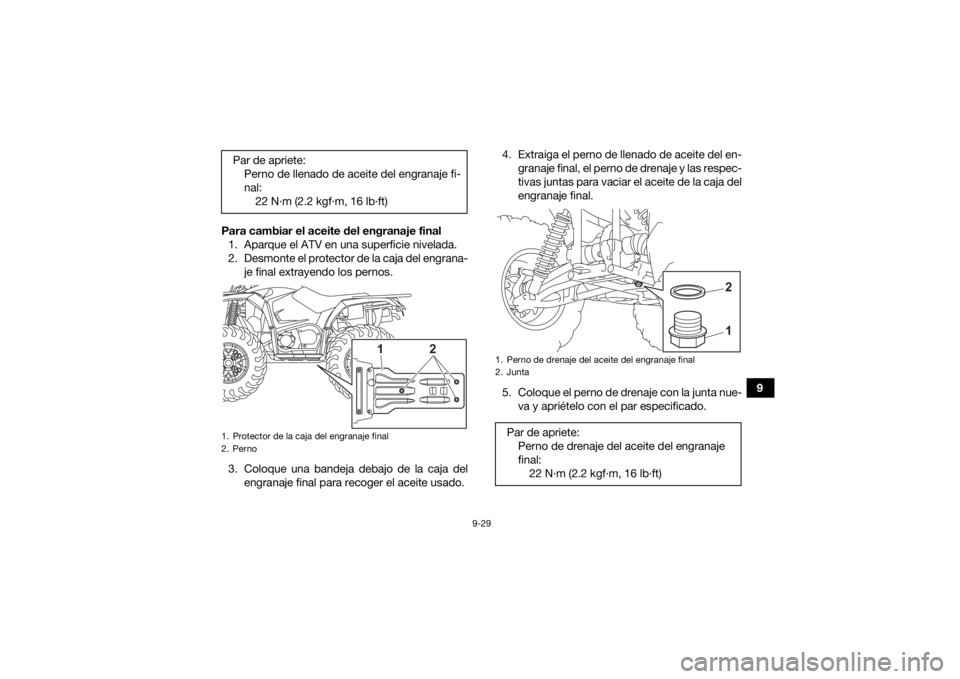

1. Protector de la caja del engranaje final
2. Perno
1
2
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de aprieteW Perno de drenaje del aceite del engranaje
final:22 N

9-30
96. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, como se muestra. ATENCIÓN: Evite que
penetren materiales extraños en la caja de
la transmisión final.
[SCB00422]
NOTASi el aceite recomendado no está disponible, en
su lugar puede usar aceite de engranajes hipoida-
les SAE 80W-90 API GL-5.
Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final al
frenar con el freno trasero. 7. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.
8. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.
9. Compruebe si la caja del engranaje final pier- de aceite. Si pierde aceite averig
