2021 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

9-15
9

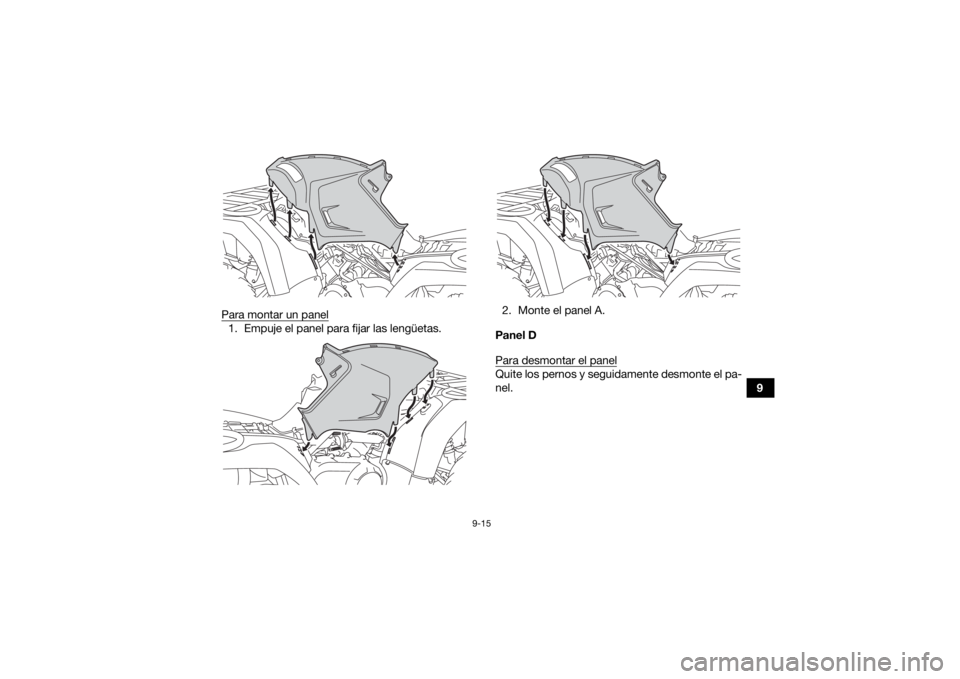

Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBEY60S0.book Page 15 Friday, July 24, 2020 9:48 AM

9-16
9Para montar el panel
Coloque el panel en su posición original y apriete
los pernos.

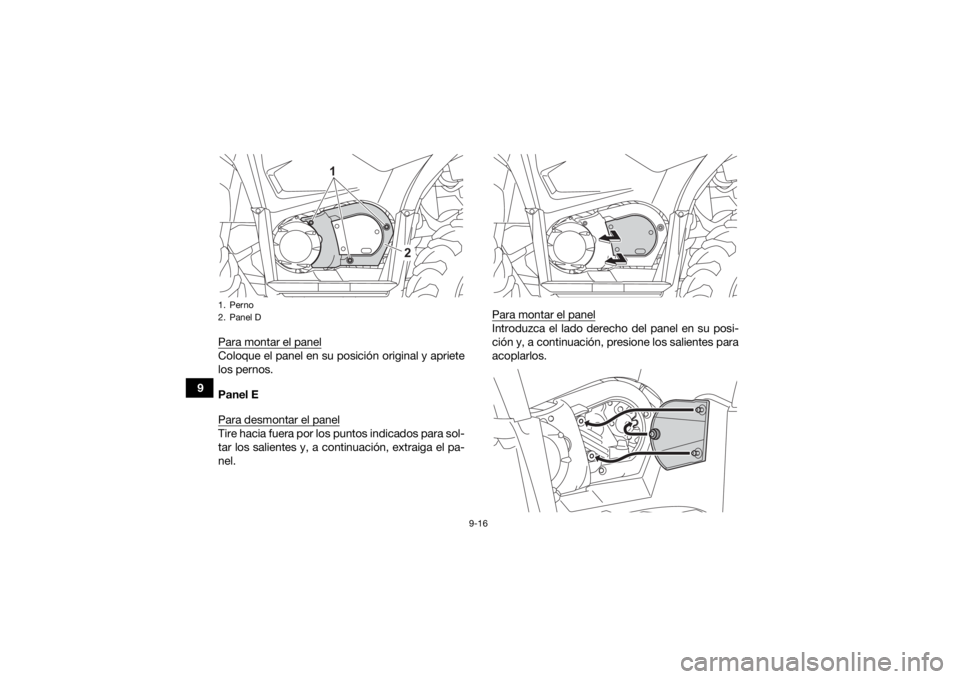

Panel E
Para desmontar el panelTire hacia fuera por los puntos indicados para sol-
tar los salientes y, a continuación, extraiga el pa-
nel. Para montar el panel
Introduzca el lado derecho del panel en su posi-
ción y, a continuación, presione los salientes para
acoplarlos.
1. Perno
2. Panel D
1
2
UBEY60S0.book Page 16 Friday, July 24, 2020 9:48 AM

9-17
9
Panel F
Para desmontar el panel
1. Retire los paneles B y C.
2. Retire la cubierta.
Para modelos equipados con faro monta-
do en el manillar: Desmonte la cubierta del
faro central. (Véase la página 9-66).
 Para modelos no equipados: Desmonte la
cubierta del manillar.

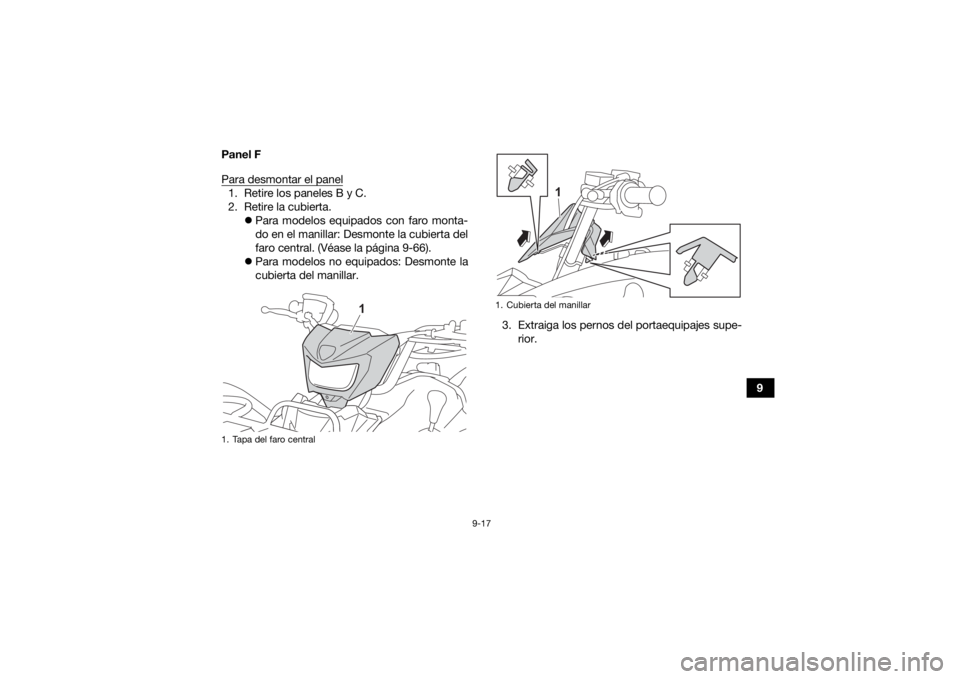

3. Extraiga los pernos del portaequipajes supe-rior.1. Tapa del faro central
1
1. Cubierta del manillar
1
UBEY60S0.book Page 17 Friday, July 24, 2020 9:48 AM

9-18
94. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.
5. Extraiga las fijaciones rápidas.

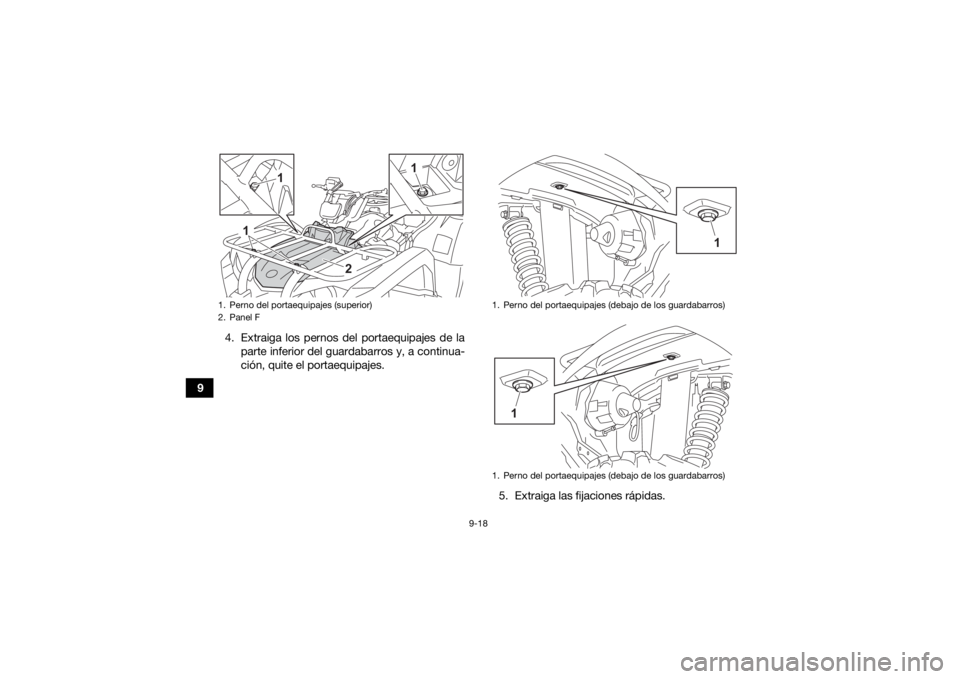

1. Perno del portaequipajes (superior)
2. Panel F
1
1
1
2
1. Perno del portaequipajes (debajo de los guardabarrosF
1. Perno del portaequipajes (debajo de los guardabarrosF
1
1
UBEY60S0.book Page 18 Friday, July 24, 2020 9:48 AM

9-19
9
6. Levante el panel y desconecte el acoplador. Para montar el panel
1. Conecte el acoplador y, a continuación, sitúe
el panel en su posición original.
2. Coloque las fijaciones rápidas.
3. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
4. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado.

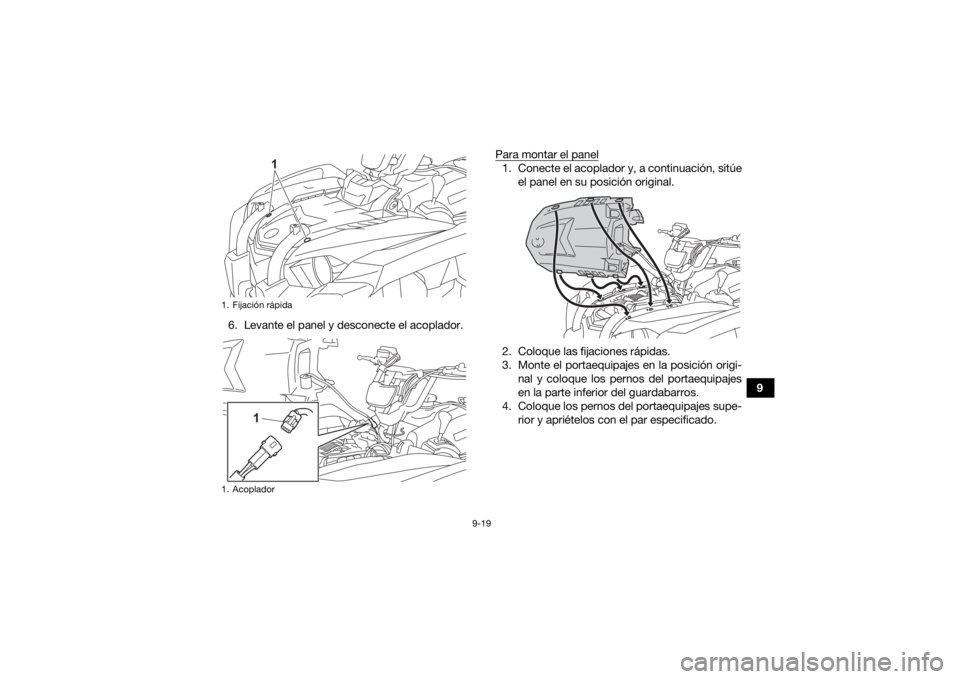

1. Fijación rápida
1. Acoplador
1
1
UBEY60S0.book Page 19 Friday, July 24, 2020 9:48 AM

9-20
95. Coloque la cubierta.
Para modelos equipados con faro monta-
do en el manillar: Monte la cubierta del faro
central.
 Para modelos no equipados: Monte la cu-
bierta del manillar.
6. Monte los paneles.
SBU23216Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
las bujías, por lo que la bujía debe desmontarse y
comprobarse de acuerdo con el cuadro de man-
tenimiento periódico. Además, el estado de la bu-
jía puede reflejar el estado del motor.
Para desmontar la bujía 1. Retire la tapa de bujía. 2. Extraiga la bujía como se muestra, con la lla-
ve de bujías incluida en el juego de herra-
mientas.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (guardabarros in-
ferior): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Tapa de bujía
1
UBEY60S0.book Page 20 Friday, July 24, 2020 9:48 AM

9-21
9
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.

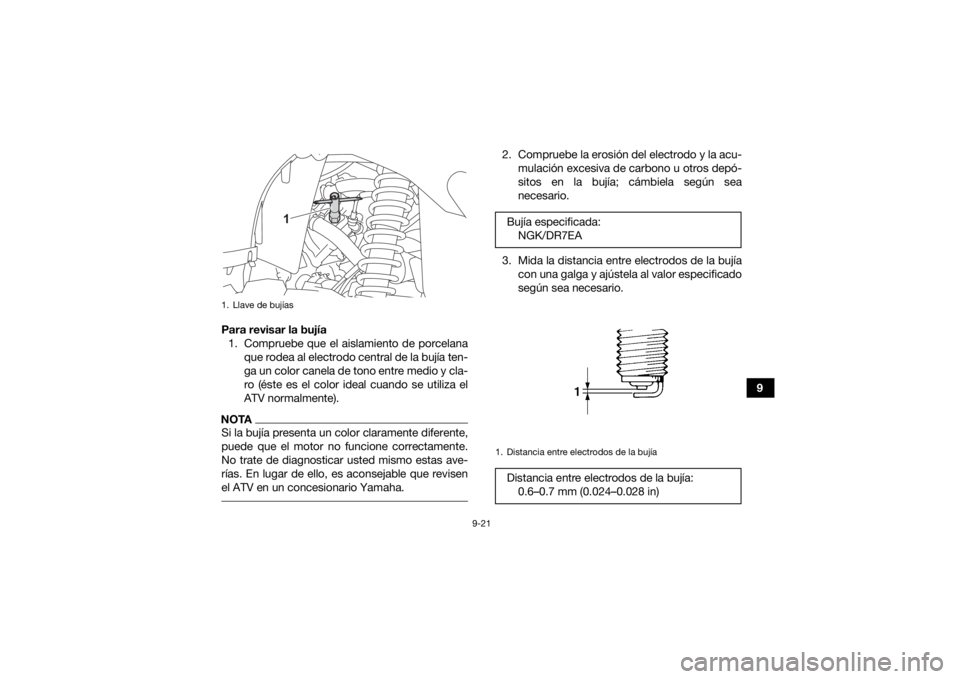

1. Llave de bujías
1
Buj

9-22
9Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
SBU30245Aceite de motor y cart ucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico.
Para comprobar el nivel de aceite del motor
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el panel E. (Véase la página 9-12).
3. Compruebe el nivel de aceite del motor con el motor frío.NOTASi ha arrancado el motor antes de comprobar el
nivel de aceite, para que la medición sea precisa
deje que el motor se caliente y luego espere al me-
nos diez minutos para que se asiente el aceite. 4. Extraiga el tapón de llenado de aceite del mo-tor y limpie la varilla con un trapo limpio.
Par de apriete:
Bujía:18 N
