2021 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

9-7
9
3*Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
4 *Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre del pedal y la maneta de freno y realice ajustes si es necesario. √√√√√
• Compruebe el desgaste de los discos de fricción del freno y, si es necesario, cámbielos. √ √√√
5 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
6 *Líquido de frenos • Cambiar. Cada 2 años
7 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBEY60S0.book Page 7 Friday, July 24, 2020 9:48 AM

9-8
9
8*Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
9 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
10 *Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
11 *Junta universal del
cardán • Lubrique con grasa a base de jabón de litio.
√√√
12 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
13 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
14 *Bujes del estabiliza-
dor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
15 *Pivotes de articula-
ción traseros
• Lubrique con grasa a base de jabón de litio.
√√√
16 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 8 Friday, July 24, 2020 9:48 AM

9-9
9
17*Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
18 *Soportes de motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
19 *Guardapolvos de
ejes • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
20 Aceite de motor •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
21 Cartucho del filtro
de aceite del motor
•Cambiar.
√√√
22 *Tamiz de aceite del
motor •Limpiar.
√√√
23 Aceite del diferen-
cial •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
24 Aceite del engrana-
je final •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 9 Friday, July 24, 2020 9:48 AM

9-10
9
25Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
26 *Piezas móviles y ca-
bles • Lubricar.
√√√√
27 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
28 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 10 Friday, July 24, 2020 9:48 AM

9-11
9
SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. UBEY60S0.book Page 11 Friday, July 24, 2020 9:48 AM

9-12
9

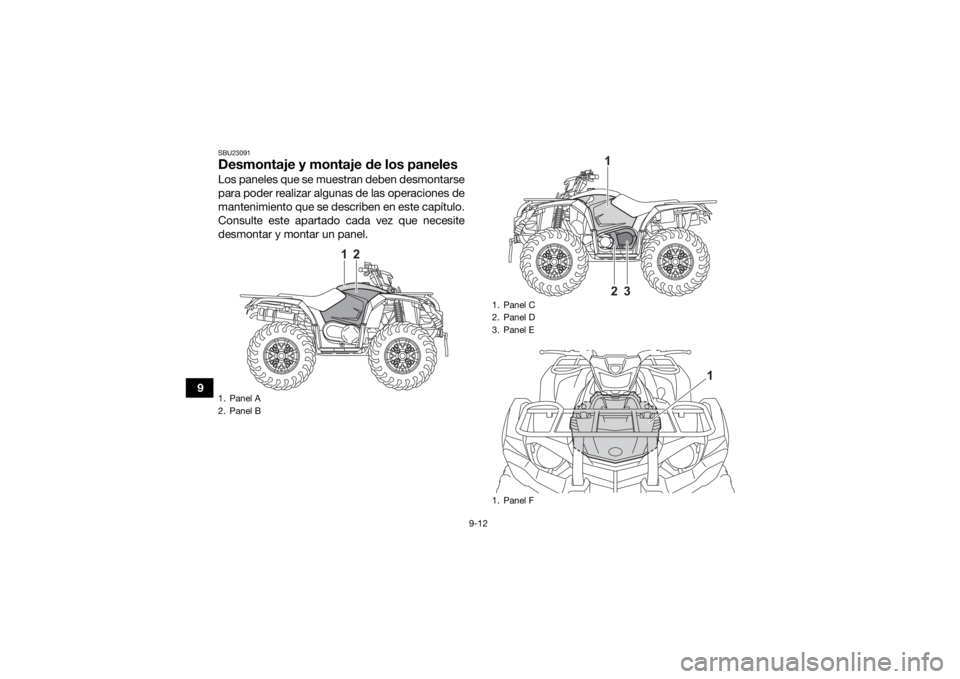

SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.1. Panel A
2. Panel B
2
1
1. Panel C
2. Panel a
3. Panel b
1. Panel c
1
3
2
1
UBEY60S0.book Page 12 Friday, July 24, 2020 9:48 AM

9-13
9

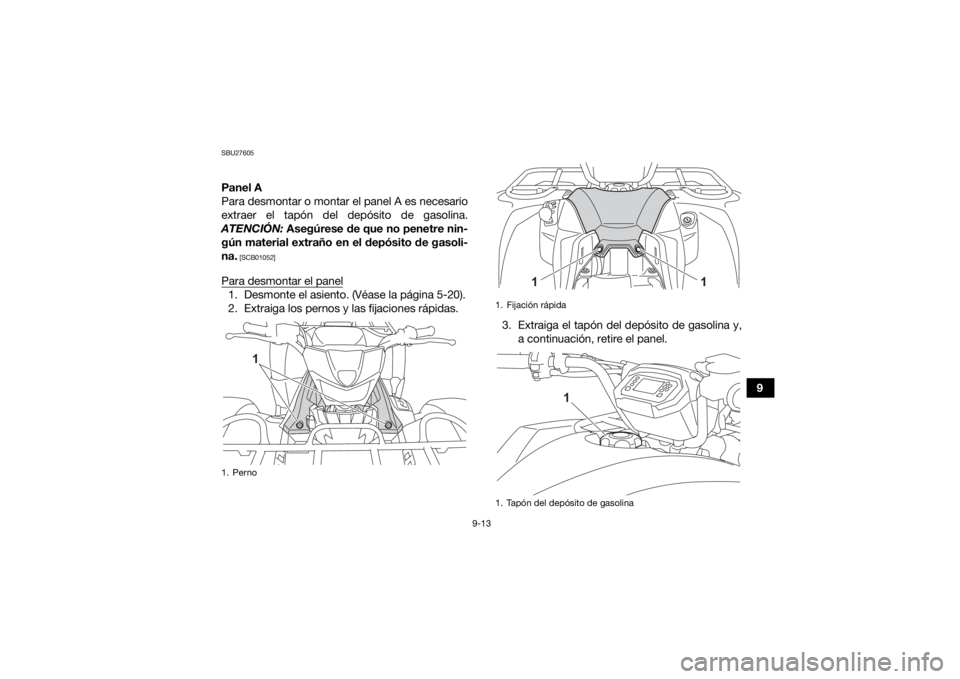

SBU27605Panel A
Para desmontar o montar el panel A es necesario
extraer el tapón del depósito de gasolina.
ATENCIÓN: Asegúrese de que no penetre nin-
gún material extraño en el depósito de gasoli-
na.
[SCB01052]
Para desmontar el panel1. Desmonte el asiento. (Véase la página 5-20).
2. Extraiga los pernos y las fijaciones rápidas.
3. Extraiga el tapón del depósito de gasolina y,a continuación, retire el panel.1. Perno
1
1. Fijaci

9-14
94. Coloque el tapón del depósito de gasolina.
Para montar el panel
1. Extraiga el tapón del depósito de gasolina.
2. Sitúe el panel sobre el tubo de llenado del de- pósito de gasolina y, a continuación, coloque
el tapón del depósito.
3. Coloque los pernos y las fijaciones rápidas.
4. Monte el asiento. Paneles B y C
Para desmontar o montar el panel C, es necesario
situar la palanca de selección de marcha en una
posición distinta de la posición de estacionamien-
to. Pise el pedal de freno y sitúe la palanca de se-
lección de marcha en la posición de marcha atrás.

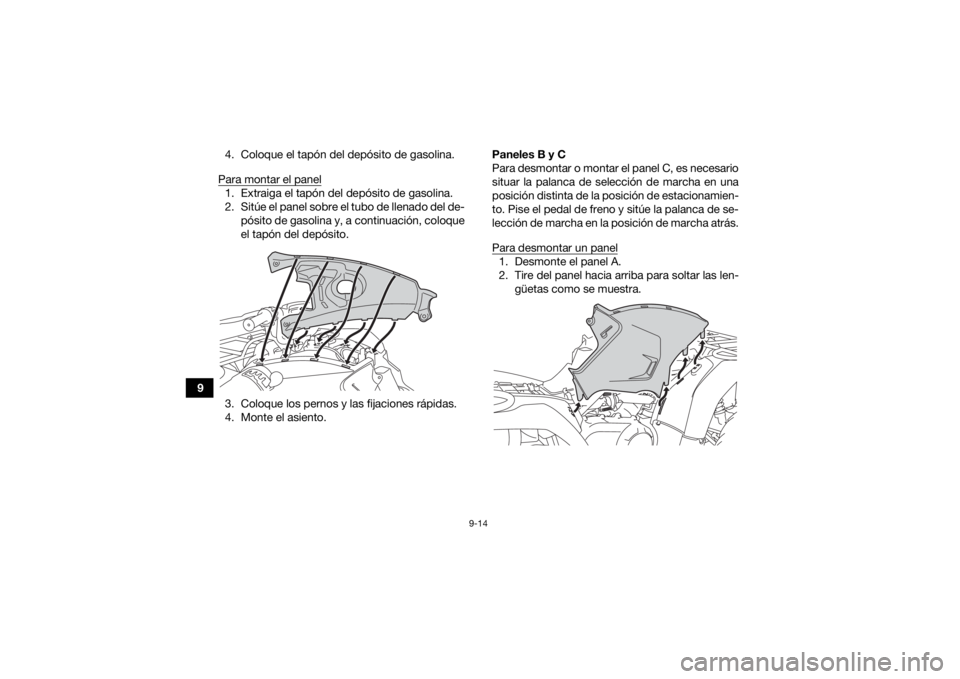

Para desmontar un panel
1. Desmonte el panel A.
2. Tire del panel hacia arriba para soltar las len-
güetas como se muestra.
UBEY60S0.book Page 14 Friday, July 24, 2020 9:48 AM
