2021 TOYOTA YARIS HATCHBACK Bruksanvisningar (in Swedish)

49
1
YARIS F OMK0001SE
1-2. Barn och säkerhet
Trygghet och säkerhet
nRekommenderade bilbarnstolar och lämplighetstabell
Rekommenderad bilbarnstol som fästs med säkerhetsbälte
Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig placering för rekommenderad bilbarnstol i kategorin ”universal”
UF: Lämplig placering för rekommenderad framåtvänd bilbarnstol i kategorin
”universal”
L: Lämplig placering för rekommenderad bilbarnstol i kategorin ”semi- universal”
X: Ej lämplig placering
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
Rekommenderade bilbarnstolarViktklasser
Stolens placering
Manuell i-/
urkopplings- kontakt till
framsätes-
passagera- rens krock- kuddar
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Upp till 13 kg
XUUUU
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLATFORM
XLLXL
DUO PLUSI
9 till 18 kgUFUFUFXUF
KIDFIX XP SICTII
15 till 25 kgUUUXU
MAXI PLUSUUUXU
KIDFIX XP SICTIII
22 till 36 kgUUXXX
MAXI PLUSUUUXU
OMK0001SE.book Page 49 Friday, February 26, 2021 10:53 AM

50
YARIS F OMK0001SE
1-2. Barn och säkerhet
Bilbarnstol som monteras på nedre ISOFIX-fästpunkt
Förklaring till bokstäver som förekommer i ovanstående tabell:
IUF: Lämplig placering för rekommenderad framåtvänd ISOFIX-bilbarnstol
i kategorin ”universal”
IL: Lämplig placering för rekommenderad framåtvänd ISOFIX-bilbarnstol
i kategorin ”semi-universal”
X: Ej lämplig placering för rekommenderad framåtvänd ISOFIX-bilbarnstol
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
ViktklasserRekommenderade bilbarnstolar
Stolens placering
Manuell i-/
urkopplings- kontakt till
framsätes-
passagera- rens krock- kuddar
ONOFF
0, 0+
Upp till 13 kg
G0+, BABY SAFE
PLUSXXXXX
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLATFORM
XXXXX
I
9 till 18 kgDUO PLUSXXIUFXIUF
II
15 till 25 kgKIDFIX XP SICTXXILXIL
MAXI PLUSXXILXIL
III
22 till 36 kgMAXI PLUSXXILXIL
OMK0001SE.book Page 50 Friday, February 26, 2021 10:53 AM

51
1
YARIS F OMK0001SE
1-2. Barn och säkerhet
Trygghet och säkerhet
i-Size bilbarnstol som monteras på ett nedre ISOFIX-fäste
Om din bilbarnstol är av kategorin ”i-Size” kan du installera den på plat-
serna som anges under i-U i tabellen nedan.
Bilbarnstolens kategori återfinns i instruktionsboken till bilbarnstolen.
Förklaring till bokstäver som förekommer i ovanstående tabell:
i-U: Lämplig placering av i-Size framåt- och/eller bakåtvända bilbarnstolar
X: Ej lämplig placering av i-Size bilbarnstolar
När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den,
eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs-
hotande skador.
 Om en bilbarnsto l ska installeras
på baksätet ska framsätet juste-
ras så att det inte stör barnet
eller bilbarnstolen. 
Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det
inte utgör ett hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Stolens placering
Manuell i-/urkopp-
lingskontakt till
framsätespassa- gerarens krock- kuddar
ONOFF
i-Size bilbarnstolXXi-UXi-U
OMK0001SE.book Page 51 Friday, February 26, 2021 10:53 AM

52
YARIS F OMK0001SE
1-2. Barn och säkerhet
Vid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisninga rna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbältesid. 53
OMK0001SE.book Page 52 Friday, February 26, 2021 10:53 AM

53
1
YARIS F OMK0001SE
1-2. Barn och säkerhet
Trygghet och säkerhet
nMontering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt instruk-
tionsboken som medföljde bilbarn-
stolen.
Om din bilbarnstol inte är av katego-
rin ”universal” (eller om nödvändig
information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leverantö-
ren av din bilbarnstol.
(  sid. 44, 45) 1
Om det är oundvikligt att en bil-
barnstol placeras i framsätet, se
sid. 41 för anvisningar om juste-
ring av framsätespassagerarens
säte.
2 Om nackskyddet hindrar bilbarn-
stolen ska det tas bort om det är
möjligt. Ställ annars in nackskyd-
det i det översta läget.
( sid. 122)
Lägre ISOFIX-fästesid. 55
Fäste med övre remsid. 56
MonteringsmetodSida
Bilbarnstol som monteras
med säkerhetsbälte
OMK0001SE.book Page 53 Friday, February 26, 2021 10:53 AM

54
YARIS F OMK0001SE
1-2. Barn och säkerhet
3Dra säkerhetsbältet genom bil-
barnstolen och fäst låstungan
i låset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.
4 Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhet sbältet) ska den
förankras med en låsklämma.
5 När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( sid. 54)
nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsva rande kvalifikatio-
ner och utrustning. Låsklämma för bil-
barnstol
(Artikelnr. 73119-22010)
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn leka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
OMK0001SE.book Page 54 Friday, February 26, 2021 10:53 AM

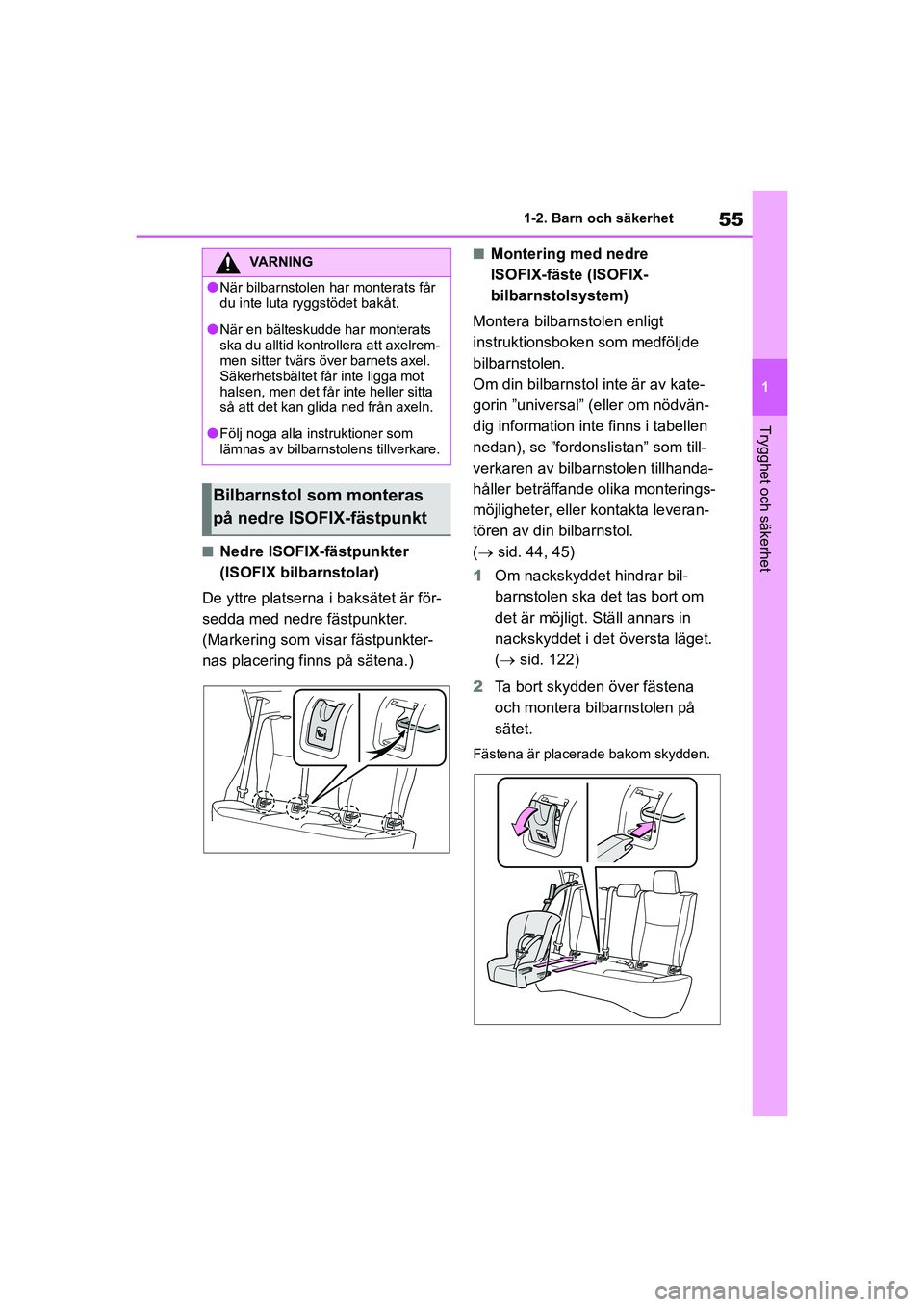

55
1
YARIS F OMK0001SE
1-2. Barn och säkerhet
Trygghet och säkerhet
nNedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter.
(Markering som visar fästpunkter-
nas placering finns på sätena.)
nMontering med nedre
ISOFIX-fäste (ISOFIX-
bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leveran-
tören av din bilbarnstol.
(  sid. 44, 45)
1 Om nackskyddet hindrar bil-
barnstolen ska det tas bort om
det är möjligt. St äll annars in
nackskyddet i det översta läget.
(  sid. 122)
2 Ta bort skydden över fästena
och montera bilbarnstolen på
sätet.
Fästena är placerade bakom skydden.
VARNING
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på nedre ISOFIX-fästpunkt
OMK0001SE.book Page 55 Friday, February 26, 2021 10:53 AM

56
YARIS F OMK0001SE
1-2. Barn och säkerhet
3När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( sid. 54)
nFästpunkter med övre rem
Ytterplatserna i baksätet är för-
sedda med fästen för övre rem.
Använd fästpunkten för övre rem-
men när du fäster den.
Fästpunkter med övre rem
Övre rem
nFästa övre remmen på
fästpunkten.
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
1 Modeller med insynsskydd: Ta
bort insynsskyddet. ( sid. 287)
2 Skjut upp nackstödet så långt
det går.
Om nackskyddet hindrar bilbarnstolen
eller den övre remmen ska det tas bort,
om det är möjligt. ( sid. 122)
3 Fäst haken i fästpunkten för den
övre remmen och dra åt den
övre remmen.
Kontrollera att den övre remmen sitter
säkert fast. ( sid. 54)
Om en bilbarnstol installeras med nack-
skyddet i höjt läge, se till att den övre
remmen förs under nackskyddet.
Krok
Övre rem
4 Modeller med insynsskydd: Sätt
tillbaka insynsskyddet.
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lSe till att inga fö remål finns i närhe-
ten av de nedre fästena när du
använder dessa och att säkerhets-
bältet inte har fastnat bakom bil-
barnstolen.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Använda fäste med övre rem
OMK0001SE.book Page 56 Friday, February 26, 2021 10:53 AM
