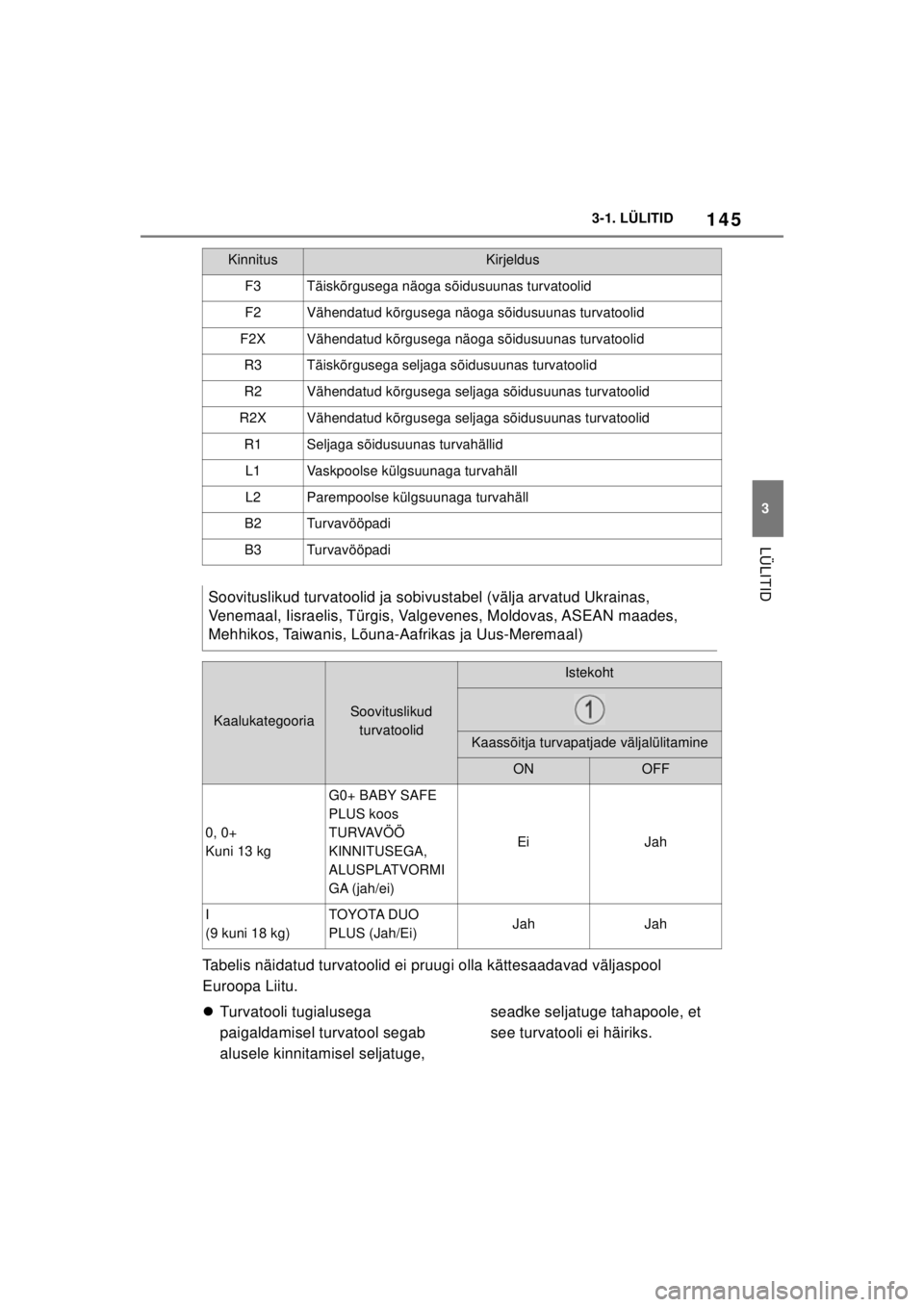

2021 TOYOTA SUPRA Kasutusjuhend (in Estonian)

145
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool
Euroopa Liitu.

Turvatooli tugialusega
paigaldamisel turvatool segab
alusele kinnitamisel seljatuge, seadke seljatuge tahapoole, et
see turvatooli ei häiriks.
KinnitusKirjeldus
F3Täiskõrgusega näoga sõidusuunas turvatoolid
F2Vähendatud kõrgusega näoga sõidusuunas turvatoolid
F2XVähendatud kõrgusega näoga sõidusuunas turvatoolid
R3Täiskõrgusega seljaga sõidusuunas turvatoolid
R2Vähendatud kõrgusega seljaga sõidusuunas turvatoolid
R2XVähendatud kõrgusega seljaga sõidusuunas turvatoolid
R1Seljaga sõidusuunas turvahällid
L1Vaskpoolse külgsuunaga turvahäll
L2Parempoolse külgsuunaga turvahäll
B2Turvavööpadi
B3Turvavööpadi
Soovituslikud turvatoolid ja sobivustabel (välja arvatud Ukrainas,
Venemaal, Iisraelis, Türgis, Valgevenes, Moldovas, ASEAN maades,
Mehhikos, Taiwanis, Lõuna-Aafrikas ja Uus-Meremaal)
KaalukategooriaSoovituslikud
turvatoolid
Istekoht
Kaassõitja turvapatjade väljalülitamine
ONOFF
0, 0+
Kuni 13 kg
G0+ BABY SAFE
PLUS koos
TURVAVÖÖ
KINNITUSEGA,
ALUSPLATVORMI
GA (jah/ei)
EiJah
I
(9 kuni 18 kg)TOYOTA DUO
PLUS (Jah/Ei)JahJah
Supra_OM_General_OM99X84EE_1_2011.book Page 145 Monday, January 11, 2021 1:05 PM

1463-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
 Kui turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole. 
Juhul kui laps istub
turvavööpadjal väga püstises
asendis, reguleerige seljatugi
mugavamasse asendisse. Kui
turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
 Turvatoolil on tugijalg, jälgige, et
eemaldate põrandamati enne
paigaldamist.
Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool
Euroopa Liitu.
 Turvatooli tugialusega
paigaldamisel turvatool segab
alusele kinnitamisel seljatuge,
seadke seljatuge tahapoole, et
see turvatooli ei häiriks.
 Kui turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut, lükake istet ettepoole.
Üksikasjalikku teavet turvatoolide paigaldamise kohta (Venemaal,
Iisraelis, Türgis, Valgevenes ja Moldovas, ilma ISOFIX alumise kinnituse
ja turvapadja käsitsi väljalülitamiseta)
KaalukategooriaSoovituslikud turvatoolid
Istekoht
I
(9 kuni 18 kg)TOYOTA DUO PLUS (Jah/Ei)Jah
Supra_OM_General_OM99X84EE_1_2011.book Page 146 Monday, January 11, 2021 1:05 PM

147
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)

Juhul kui laps istub
turvavööpadjal väga püstises
asendis, reguleerige seljatugi
mugavamasse asendisse. Kui
turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
 Turvatoolil on tugijalg, jälgige, et
eemaldate põrandamati enne
paigaldamist.
Vastavalt ADR 34/03-le on ette
nähtud turvatooli paigaldamine
igale tagumisele istmele.
Kinnituskonksud, mis kuuluvad
turvatooli ülemisele kinnitusrihmale
– AS 1754, saab kohe vastavale
kinnitusele kinnitada.
Tutvuge kindlasti turvatooliga
kaasasolevate paigaldusjuhistega. Iga istekoht on varustatud
peatoega.
Austraalia ja Uus-Meremaa:
Turvatoolid
Üldine
Ohutus
HOIATUS
Kinnituspunktid taluvad ainult õigesti
paigaldatud turvatooli koormust. Ärge
mingil juhul kasutage neid
täiskasvanute turvavööde ega muu
varustuse kinnitamiseks. Pärast
turvatoolide kasutamist ja
eemaldamist keerake vajadusel
kinnitused eemale.
HOIATUS
Kui tagumine seljatugi ei ole
lukustatud, ei ole turvatooli kaitse
tagatud. Tagumine seljatugi võib
teatud olukordades (nt pidurdus- või
õnnetusjuhtum) ettepoole vajuda.
Sellega kaasneb surmavate
vigastuste oht Veenduge, et
tagumised seljatoed on lukustatud.
HOIATUS
Kui ülemisi kinnitusrihmasid
kasutatakse ebakorrektselt, on
turvatooli kaitsevõime piiratud. Tekib
vigastusteoht. Veenduge, et ülemine
kinnitusrihm ei ole keerdus ja ei oleks
suunatud ülemisele kinnituspunktile
teravate servade kohal.
Supra_OM_General_OM99X84EE_1_2011.book Page 147 Monday, January 11, 2021 1:05 PM

1483-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
1 Rihma suunamine
2 Peatoed
3 Kinnitutade ülemisele
kinnitusrihma
4 Kinnituspunkt, -aas
5 Auto põrand
6 Iste
7 Ülemine kinnitusrihm
1 Avage kinnituspunkti kate.
2 Juhtige ülemine kinnitusrihm üle
peatoe kinnitupunkti.
3 Kinnitage rihm konks
kinnituspunkti.
4 Tõmmake kinnitusrihm pingule.
Tagumise seljatoe kokkupanemisel ja
lukustamisel veenduge, et kinnitusrihm ei jääks vahele.
5
Pange seljatugi tagasi ja
lukustage seljatugi.
Kinnituspunktid
SümbolTähendus
Vastav sümbol näitab
ülemise kinnitusrihma
kinnituspunkti.
Kinnitusrihma juhtimine
Kinnitage ülemine rihm
kinnituspunkti
Supra_OM_General_OM99X84EE_1_2011.book Page 148 Monday, January 11, 2021 1:05 PM

149
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Selles peatükis kirjeldatakse selle
mudeliseeria kogu standard,
riigipõhist ja spetsiaalset varustust.
Seetõttu võidakse siin kirjeldada
seadmeid ja funktsioone, mis ei ole
teie autole paigaldatud, näiteks
lisavarustus ja riigipõhine varustus.
See puudutab ka ohutusega seotud
funktsioone ja süsteem. Vastavate
funktsioonide ja süsteemide
kasutamisel järgige kehtivaid
seadusi ning määrusi.
Sõiduvalmidus lülitub sisse
vajutades süütelülitile ja samal ajal
piduripedaali alla vajutades.
Uuesti süütelülitile vajutamisel
lülitub sõiduvalmidus uuesti välja ja
auto on ootel olekus, vt lk 53.
1
Lülitage siõiduvalmidus sisse.
2 Rakendage sõiduasend. 3
Seisupiduri vabastamine.
4 Käivitage mootor.
Automaatne seiskumise ja
käivitumise funktsioon aitab säästa
kütust. Auto peatumisel, nt
ummikus või valgusfoori taga,
lülitub mootor välja. Sõiduvalmidus
jääb sisselülitatuks. Kohalt võtmisel
käivitub mootor automaatselt.
Iga kord auto süütelülitiga
käivitamisel lülitub Automaatne
seiskumise ja käivitumise süsteem
ootel olekusse. Funktsiooni käivitub
kiirusel umbes 5 km/h
Sõltuvalt sõidurežiimist (vt lk 164)
lülitub süsteem automaatselt sisse
või välja.
Mootor seiskub automaatselt
järgmistel juhtudel:
 Käigukang on asendis „D“
 Seisval autol hoitakse
piduripedaali all
Sõidutingimused
Auto varustus
Süütelüliti
Põhimõte
Sõiduvalmidus, vt lk 53,
lülitub sisse ja välja ilma
süütelülitile vajutamata.
Kohalt võtmine
Automaatne seiskumine ja
käivitumine
Põhimõte
Üldine
Mootori seiskamine
Kasutamise eeltingimused
Supra_OM_General_OM99X84EE_1_2011.book Page 149 Monday, January 11, 2021 1:05 PM

1503-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
 Juhi turvavöö on kinnitatud ja
juhiuks suletud
Kui mootorit ei lülitatud auto
peatumisel automaatselt välja,
saab selle käsitsi välja lülitada:
 Vajutage järsult pidurile.
 Lülitage käigukang P käigule.
Kui kõik kasutustingimused ei ole
täidetud, seiskub mootor.
Kui mootor ei tööta, siis õhuvoog
kliimaseadme st väheneb.
■Üldine
Mootor ei seisku järgmistel
juhtudel:
 Järskudel tõusudel 
Pidurit ei vajutata piisavalt
tugevalt
 Kuuma ilma ja automaatse
kliimaseadme töötamisel
 Salongi ei ole määratud
temperatuurini soojendatud või
jahutatud
 Automaatse kliimaseadme
töötamisel on kondentsi
tekkimise risk
 Mootor ja muud osad ei ole
töötemperatuuril
 Mootorijahutus on vajalik
 Järsk roolinurk või
koolikasutamine
 Auto aku on väga nõrk
 Viibite merepinnast väga kõrgel
 Kapott ei ole lukustatud
 Parkimisabi on aktiveeritud.
 Stop-and-go liikluses
 Automaatkäigukast on N või R
asendis
 Peale tagurdamist
 Kasutate kõrge
etanoolisisaldusega kütust
Kohalt võtmisel käivitub mootor
automaatselt järgmistel tingimustel:
 Vabastate piduripedaali
Mootori käsitsi seiskamine
Kliimasead auto seismisel
Näidikud
Näidikuplokil olev näidik
näitab, et automaatse
käivitamise/peatamise
funktsioon on mootori
automaatseks
käivitamiseks valmis.
Ekraan näitab, et
eeltingimused mootori
automaatseks
seiskamiseks on täidetud.
Funktsionaalsed piirangud
Mootori käivitamine
Kasutamise eeltingimused
Supra_OM_General_OM99X84EE_1_2011.book Page 150 Monday, January 11, 2021 1:05 PM

151
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Kohalt võtmine
Peale automaatset seiskamist ei
käivitu mootor ühel järgnevatest
juhtudest:

Juhi turvavöö on vabastatud ja
juhiuks avatud
 Kapott on lukust avatud
Erinevad märgutuled põlevad
erinevat aega
Mootori saab käivitada ainult
süütelülitiga.
Isegi kui te ei taha sõitu alustada,
taaskäivitub mootor järgmistes
olukordades:
 Salongis on väga kõrge
temperatuur ja jahutusfunktsioon
on sisselülitatud
 Salongis on väga madal
temperatuur ja küttefunktsioon
on sisselülitatud
 Automaatse kliimaseadme
töötamisel on kondentsi
tekkimise risk
 Rooli keeratakse.
 lülitate D käigult N või R käigule
 lülitate P käigult N, D või R
käigule
 Auto aku on väga nõrk 
Käivitub õlimõõtmine
Sõltuvalt seadme versioonist ja riigi
versioonist on sõidukil erinevad
andurid liiklusolukorra
registreerimiseks. See võimaldab
intelligentsel automaatsel
käivitamise/peatamise funktsioonil
kohaneda erinevat e liiklusoludega
ja vajaduse korral käituda
ennetaval viisil.
See toimub näiteks järgnevates
olukordades:
 Kui tuvastatakse olukord, kus
seiskamise kestus on
tõenäoliselt väga lühike, siis
mootorit automaatselt ei seisata.
Olukorrast sõltuvalt ilmub
ekraanile sümbol koos
vastavasisulise teatega.
 Kui tuvastatakse olukord, kus
auto peaks kohe paigalt võtma,
käivitub seisatud mootor
automaatselt.
Funktsioon võib olla piiratud, kui
näiteks navigatsiooniandmed on
kehtetud, aegunud või ei ole
kättesaadavad.
Paigalt võtmine
Ohutusfunktsioon
Süsteemi piirangudAutomaatse seiskumise ja
käivitumise funktsioon
Supra_OM_General_OM99X84EE_1_2011.book Page 151 Monday, January 11, 2021 1:05 PM

1523-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Mootor ei seisku automaatselt.
Mootori automaatsel seiskumisel
käivitatakse mootor. Vajutage nupule.
Automaatne seiskamise ja
käivitamise funktsioon lülitub välja
ka käigukangi M asendis.
Automaatne seiskamise ja
käivitamise funktsioon lülitub välja
ka sportrežiimi lülitiga sportrežiimi
valimisel.
■Üldine
Mootori automaatse seiskumisega saab autot ohutult parkida näiteks
sellest lahkumiseks.
1
Vajutage süütelülitit.
 Sõiduvalmidus lülitub välja.
 Ooterežiim on sisselülitatud.
 P käik lülitub automaatselt sisse.
2 Rakendage seisupidur.
Teatud juhtudel lülitub automaatne
seiskamise ja käivitamise
funktsioon ohutuskaalutlustel
automaatselt välja, nt tuvastades
juhi eemalviibimise.
Automaatne seiskamise ja
käivitamise funktsioon ei seiska
mootorit enam automaatselt.
Kuvatakse auto teade. Sõitmist on
võimalik jätkata. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
Seisupidur hoiab ära seisva auto
veerema hakkamise.
Käsitsi välja- ja
sisselülitamine
Põhimõte
Lülitiga
Käikude vahetamine
Sportrežiimi lüliti
Auto parkimine mootori
automaatse seiskumisega
Automaatne väljalülitamine
Üldine
Rike
Seisupidur
Põhimõte
Supra_OM_General_OM99X84EE_1_2011.book Page 152 Monday, January 11, 2021 1:05 PM
