2021 TOYOTA SUPRA Betriebsanleitungen (in German)

241
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Die Notbremsfunktion der Parksenso-
ren leitet bei akuter Kollisionsgefahr
eine Notbremsung ein.
Aufgrund von Systemgrenzen kann
eine Kollision nicht unter allen Umstän-
den verhindert werden.
Die Funktion steht unterhalb von
Schrittgeschwindigkeit bei Rückwärts-
fahrt oder Rückwärtsrollen zur Verfü-
gung.
Eine Betätigung des Gaspedals unter-
bricht den Bremseingriff.
Nach einer Notbremsung bis zum Still-
stand ist weiteres Herantasten an ein
Hindernis möglich. Zum Herantasten
das Gaspedal leicht betätigen.
Bei stärkerer Betätigung des Gaspe-
dals fährt das Fahrzeug wie gewohnt
los. Manuelles Bremsen ist jederzeit
möglich.
Das System nutzt die Ultraschallsenso-
ren der Parksensoren und des Parkas-
sistenten.Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Notbremsfunktion Active PDC"
5"Notbremsfunktion Active PDC"
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Das System warnt vor Hindernissen an
der Seite des Fahrzeugs.
Das System nutzt die Ultraschallsenso-
ren der Parksensoren und des Parkas-
sistenten.
Je nach Ausstattungsver-
sion: Notbremsfunktion,
Parksensoren mit Notbrems-
funktion
Prinzip
AllgemeinSicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht die
Gefahr eines Unfalls. Fahrweise den Ver-
kehrsverhältnissen anpassen. Verkehrs-
geschehen und Fahrzeugumfeld durch
direkten Blick zusätzlich kontrollieren und
ggf. aktiv eingreifen.
System aktivieren/deaktivieren
Je nach Ausstattungsver-
sion: seitliche Einparkhilfe
Prinzip
Allgemein
Supra_OM_German_OM99X79M_1_2011.book 241 ページ ２０２０年８月２７日　木曜日　午後１時２２分

2423-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Zum Schutz der Fahrzeugflanken wer-
den Hindernismarkierungen seitlich am
Fahrzeug dargestellt.
Farbige Markierungen: Warnung vor
erkannten Hindernissen.
Graue Markierungen, schraffierte
Fläche: Es wurden keine Hinder-
nisse erkannt.
Keine Markierungen, schwarze Flä-
che: Der Bereich neben dem Fahr-
zeug wurde noch nicht erfasst.
Das System zeigt nur stehende Hinder-
nisse an, die zuvor beim Vorbeifahren
von den Sensoren erkannt wurden.
Das System erkennt nicht, ob sich ein
Hindernis nachträglich bewegt. Die
Markierungen werden bei Stillstand
nach einer gewissen Zeit schwarz dar-
gestellt. Der Bereich neben dem Fahr-
zeug muss erneut abgetastet werden.Weitere Informationen:
• Ultraschallsensoren, siehe Seite
S.48.
Das Erkennen von Objekten kann an
Grenzen der physikalischen
Ultraschallmessung stoßen, z. B. in fol-
genden Situationen:
Bei Hindernissen und Personen am
Rand der Fahrspur.
Bereits angezeigte, niedrige
Objekte, z. B. Bordsteinkanten, kön-
nen in den toten Bereich der Senso-
ren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Wenn das System seine Grenzen
erreicht, können Fehlwarnungen auftre-
ten.
Um Fehlwarnungen zu reduzieren, z. B.
in Waschstraßen, das automatische
Einschalten des Parksensors bei
erkannten Hindernissen ggf. ausschal-
Anzeige
Einschränkungen der seitlichen
EinparkhilfeGrenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht die
Gefahr eines Unfalls. Fahrweise den Ver-
kehrsverhältnissen anpassen. Verkehrs-
geschehen und Fahrzeugumfeld durch
direkten Blick zusätzlich kontrollieren und
ggf. aktiv eingreifen.
Systemgrenzen der Sensoren
Grenzen der Ultraschallmessung
Fehlwarnungen
Supra_OM_German_OM99X79M_1_2011.book 242 ページ ２０２０年８月２７日　木曜日　午後１時２２分

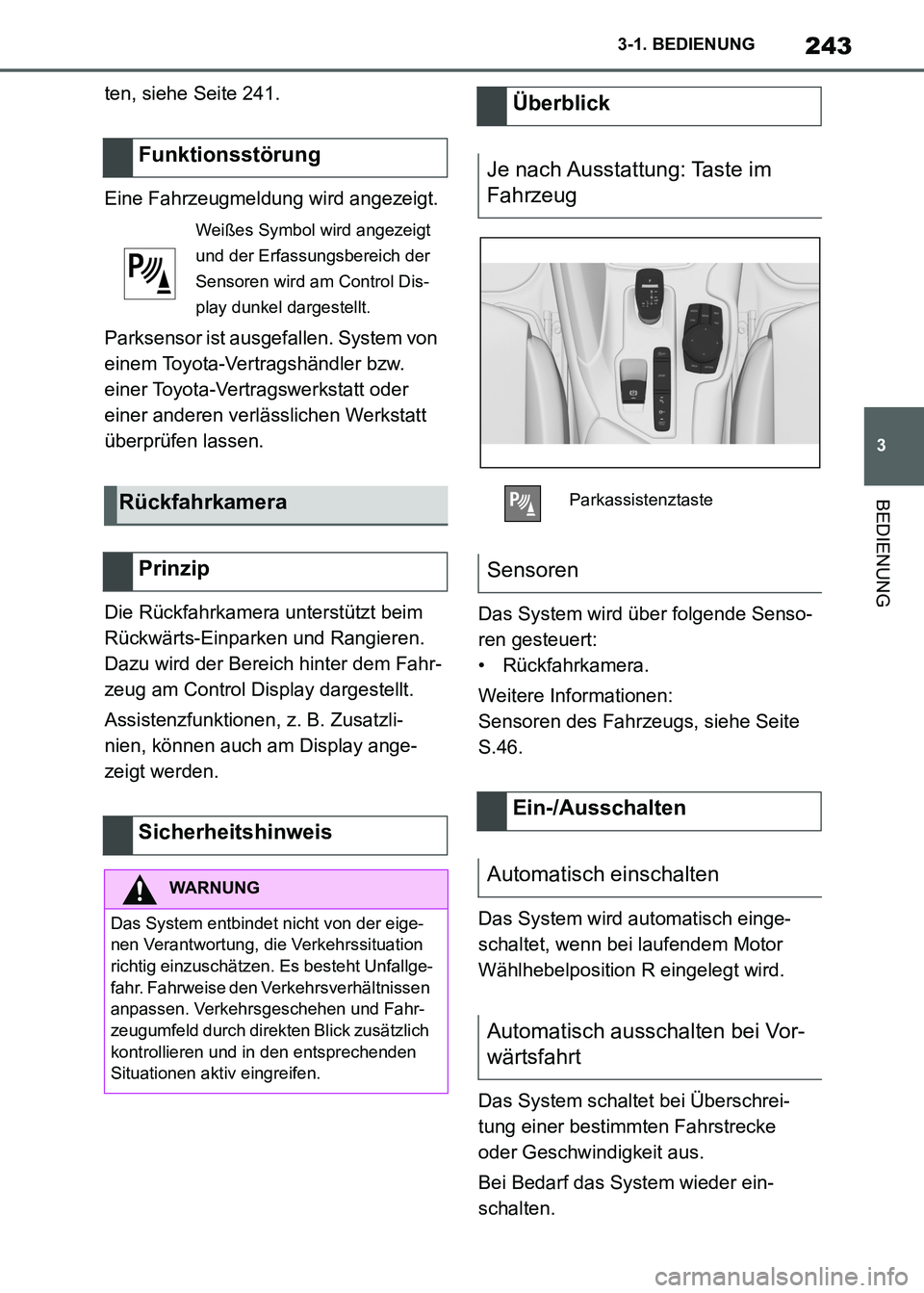

243
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)ten, siehe Seite 241.
Eine Fahrzeugmeldung wird angezeigt.
Parksensor ist ausgefallen. System von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen lassen.
Die Rückfahrkamera unterstützt beim
Rückwärts-Einparken und Rangieren.
Dazu wird der Bereich hinter dem Fahr-
zeug am Control Display dargestellt.
Assistenzfunktionen, z. B. Zusatzli-
nien, können auch am Display ange-
zeigt werden.Das System wird über folgende Senso-
ren gesteuert:
• Rückfahrkamera.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
S.46.
Das System wird automatisch einge-
schaltet, wenn bei laufendem Motor
Wählhebelposition R eingelegt wird.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Funktionsstörung
Weißes Symbol wird angezeigt
und der Erfassungsbereich der
Sensoren wird am Control Dis-
play dunkel dargestellt.
Rückfahrkamera
Prinzip
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Sensoren
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Supra_OM_German_OM99X79M_1_2011.book 243 ページ ２０２０年８月２７日　木曜日　午後１時２２分

2443-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Ein: LED leuchtet.
Aus: LED erlischt.
Am Control Display werden die Parkas-
sistenzfunktionen angezeigt.
Wenn nicht die Ansicht der Rückfahrka-
mera angezeigt wird, die Ansicht über
Toyota Supra Command wechseln:
1Ggf. den Controller zur Seite kip-
pen.
2"Rückfahrkamera"
Das Bild der Rückfahrkamera wird
angezeigt.
Rückfahrkamera ist eingeschaltet.
Den Erfassungsbereich der Kamera
freihalten. Überstehendes Ladegut
oder Trägersysteme, die nicht an
eine Anhängersteckdose ange-
schlossen sind, können den Erfas-
sungsbereich der Kamera
einschränken.
Mehrere Assistenzfunktionen können
gleichzeitig aktiv sein.
Die Assistenzfunktionen können manu-
ell aktiviert werden.1Ggf. Controller nach links kippen.
2Bei entsprechender Ausstattung:
"Kamerabild"
3
"Parkhilfslinien".
Fahrspurlinien und Wendekreislinien werden
angezeigt, siehe Seite
244.
"Hindernismarkierung"
Je nach Ausstattung werden die von den
Parksensoren erkannten Hindernisse durch
Markierungen angezeigt, siehe Seite
245.
■Fahrspurlinien
Die Fahrspurlinien helfen, den benötig-
ten Platzbedarf beim Einparken und
Rangieren auf ebener Fahrbahn einzu-
schätzen.
Die Fahrspurlinien sind abhängig vom
Lenkeinschlag und werden bei Lenk-
radbewegungen kontinuierlich ange-
passt.
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Ansicht über Toyota Supra Com-
mand wechseln
Funktionsvoraussetzungen
Anzeige am Control Display
Allgemein
Parkhilfslinien
Supra_OM_German_OM99X79M_1_2011.book 244 ページ ２０２０年８月２７日　木曜日　午後１時２２分

245
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)
■Wendekreislinien
Die Wendekreislinien können nur
gemeinsam mit Fahrspurlinien in das
Kamerabild eingeblendet werden.
Die Wendekreislinien zeigen den Ver-
lauf des kleinstmöglichen Wendekrei-
ses auf ebener Fahrbahn.
Ab einem gewissen Lenkradeinschlag
wird nur eine Wendekreislinie ange-
zeigt.
■Einparken mithilfe von Fahrspur-
und Wendekreislinien
1Fahrzeug so positionieren, dass die
rote Wendekreislinie in die
Begrenzung der Parklücke führt.
2Lenkrad so einschlagen, dass die
grüne Fahrspurlinie die entspre-
chende Wendekreislinie überdeckt.
Je nach Ausstattung werden Hinder-nisse hinter dem Fahrzeug von den
Parksensoren erfasst.
Hindernismarkierungen können in das
Bild der Rückfahrkamera eingeblendet
werden.
Die farbliche Abstufung der Hindernis-
markierungen entspricht den Markie-
rungen der Parksensoren.
Bei eingeschalteter Rückfahrkamera:
1Ggf. Controller nach links kippen.
2"Kamerabild"
3
"Helligkeit"
"Kontrast"
4Gewünschten Wert einstellen.
Weitere Informationen:
• Kameras, siehe Seite S.46.
Ist die Kamera deaktiviert, z. B. bei
geöffneter Kofferraumklappe, wird das
Kamerabild grau schraffiert dargestellt.
Sehr niedrige Hindernisse sowie höher
liegende, hervorstehende Objekte, z. B.
Wandvorsprünge, können vom System
nicht erfasst werden.
Hindernismarkierung
Helligkeit und Kontrast über
Toyota Supra Command ein-
stellen
Grenzen des Systems
Systemgrenzen der Sensoren
Deaktivierte Kamera
Erkennung von Objekten
Supra_OM_German_OM99X79M_1_2011.book 245 ページ ２０２０年８月２７日　木曜日　午後１時２２分

2463-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Je nach Ausstattung berücksichtigen
einige Assistenzfunktionen auch Daten
der Parksensoren.
Hinweise im Kapitel Parksensoren
beachten.
Die am Control Display angezeigten
Objekte sind ggf. näher, als sie schei-
nen. Den Abstand zu den Objekten
nicht am Display abschätzen.
*: falls vorhanden
Bei unübersichtlichen Ausfahrten oder
beim Verlassen von Querparklücken
werden sich seitlich nähernde Verkehr-
steilnehmer vom System früher
erkannt, als dies vom Fahrersitz aus
möglich ist.
Zwei Radarsensoren im hinteren Stoß-
fänger überwachen den Raum hinter
dem Fahrzeug.
Das System zeigt an, wenn sich andere
Verkehrsteilnehmer nähern.Das System wird über folgende Senso-
ren gesteuert:
• Seitenradarsensoren, hinten.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
S.46.
RCTA-Funktion (Warnung für
hinter dem Fahrzeug kreuzen-
den Verkehr)
*
Prinzip
Allgemein
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Sensoren
Supra_OM_German_OM99X79M_1_2011.book 246 ページ ２０２０年８月２７日　木曜日　午後１時２２分

247
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)1Parkassistenztaste drücken.
2Controller nach links kippen.
3"Einstellungen"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Oder über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Wenn das System am Control Display
aktiviert wurde, wird es automatisch
eingeschaltet, sobald die Parksensoren
oder Panorama View aktiv und ein
Gang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird
das System hinten eingeschaltet.
Das System schaltet sich in folgenden
Situationen automatisch aus:
Bei Überschreitung von Schrittge-
schwindigkeit.
Bei Überschreitung einer bestimm-
ten Fahrstrecke.
Bei aktivem Parkvorgang des Par-
kassistenten.Am Control Display wird die entspre-
chende Anzeige aufgerufen, ggf. ertönt
ein Signalton und die Leuchte im
Außenspiegel blinkt.
Die Leuchte im Außenspiegel blinkt,
wenn von den hinteren Sensoren Fahr-
zeuge erkannt werden und sich das
eigene Fahrzeug rückwärts bewegt.
In der Ansicht der Parksensoren blinkt
der jeweilige Randbereich rot, wenn
von den Sensoren Fahrzeuge erkannt
werden.
Ein-/Ausschalten
System aktivieren/deaktivieren
Automatisch einschalten
Automatisch ausschaltenWarnung
Allgemein
Leuchte im Außenspiegel
Anzeige in der Ansicht der Park-
sensoren
Supra_OM_German_OM99X79M_1_2011.book 247 ページ ２０２０年８月２７日　木曜日　午後１時２２分

2483-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Zusätzlich zur optischen Anzeige ertönt
ein Warnsignal, wenn sich das eigene
Fahrzeug in die entsprechende Rich-
tung bewegt.
Weitere Informationen:
• Radarsensoren, siehe Seite S.47.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein:
In scharfen Kurven.
Wenn sich querende Objekte sehr
langsam oder sehr schnell bewegen.
Wenn sich im Sichtbereich der Sen-
soren andere Objekte befinden, die
den Querverkehr verdecken.In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Die Fahrwerkkomponenten wurden für
das Fahrzeug und seinen Einsatzbe-
reich optimiert, wodurch das bestmögli-
che Fahrerlebnis sichergestellt wird.
*: falls vorhanden
Das Adaptive variable Fahrwerk ist ein
steuerbares Sportfahrwerk. Das
System reduziert unerwünschte Fahr-
zeugbewegungen bei sportlicher Fahr-
weise oder unebener Fahrbahn.
Abhängig von Fahrbahnzustand und
Fahrweise werden dadurch die Fahrdy-
namik und der Fahrkomfort erhöht.
Akustische Warnung
Grenzen des Systems
Systemgrenzen der Sensoren
FunktionseinschränkungenFahrkomfort
Fahrzeugausstattung
Fahrwerkkomponenten
Adaptives variables Fahrwerk*
Prinzip
Supra_OM_German_OM99X79M_1_2011.book 248 ページ ２０２０年８月２７日　木曜日　午後１時２２分
