2021 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

375
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
• Cette fonction reconnaît les lignes
blanches (jaunes) ou la position d’un véhi-
cule qui précède (sauf lorsque le véhicule
qui précède est petit, comme une moto).
• Le régulateur de vitesse dynamique à
radar à plage de vitesses intégrale fonc-
tionne en mode de commande de la dis-
tance de véhicule à véhicule.
• La largeur de la file de circulation est de 3
à 4 m (10 à 13 ft.) environ.
• Le levier des clignotants n’est pas
actionné.
• Le véhicule ne roule pas dans un virage
serré.
• Aucun dysfonctionnement du système
n’est détecté. (P.376)
• L’accélération ou la décélération du véhi-
cule n’atteint ou ne dépasse pas un niveau
défini.
• Le volant n’est pas tourné avec un niveau
de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas.
• Le système TRC ou VSC n’est pas désac-
tivé.
• L’avertissement de retrait des mains du
volant ne s’affiche pas. (P.375)
• Le véhicule roule au centre d’une voie de
circulation.
• La fonction d’assistance de la direction ne
fonctionne pas.
QAnnulation temporaire des fonctions
OLorsque les conditions de fonctionnement
ne sont plus réunies, une fonction peut
être temporairement annulée. Cependant,
lorsque les conditions de fonctionnement
sont à nouveau réunies, la fonction est
automatiquement rétablie. (P.374)
OSi les conditions de fonctionnement
(P.374) ne sont plus remplies alors que
la fonction de centrage dans la file est acti-
vée, le volant peut vibrer et le signal
sonore peut retentir pour indiquer que la
fonction a été provisoirement désactivée.
Cependant, si le réglage de personnalisa-
tion “Avert.” est réglé sur “Vibration du
volant”, le système avertit le conducteur en
faisant vibrer le volant au lieu de faire
retentir le signal sonore.
QFonction d’assistance de la direc-
tion/fonction de centrage dans la file
OSelon la vitesse du véhicule, la situation de
sortie de file, l’état de la route, etc., le
conducteur peut ne pas sentir que la fonc-
tion est active ou la fonction peut ne pas
fonctionner du tout.
OLa commande de direction de la fonction
est annulée du fait de l’actionnement du
volant par le conducteur.
ON’essayez pas de tester vous-même le
fonctionnement de l’assistance de la direc-
tion.
QFonction d’avertissement de sortie de
file
OIl peut être difficile d’entendre le signal
sonore d’avertissement en raison de para-
sites extérieurs, de lecture audio, etc. De
même, il peut s’avérer difficile de ressentir
les vibrations du volant à cause de l’état de
la route, etc.
OSi le bord de la trajectoire* n’est pas net ou
droit, la fonction d’avertissement de sortie
de file peut ne pas fonctionner.
OVéhicules avec BSM : Il peut être impos-
sible pour le système de déterminer s’il y a
un risque de collision avec un véhicule se
trouvant dans une file adjacente.
ON’essayez pas de tester vous-même le
fonctionnement de la fonction d’avertisse-
ment de sortie de file.
*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
QAvertissement de retrait des mains du
volant
Dans les situations suivantes, un message
d’avertissement demandant au conducteur
de tenir le volant et le symbole montré sur le
schéma s’affichent sur l’écran multifonction
pour avertir le conducteur. L’avertissement
s’arrête lorsque le système détermine que le
conducteur tient le volant. Tenez toujours le
volant avec les deux mains lorsque vous utili-
sez ce système, quels que soient les avertis-
sements.

3765-5. Utilisation des systèmes d’aide à la conduite
OLorsque le système détermine que le
conducteur roule sans tenir le volant alors
que le système est activé
Si le conducteur ne pose toujours pas ses
mains sur le volant, le signal sonore retentit,
le conducteur est averti et la fonction est tem-
porairement annulée. Cet avertissement
fonctionne également de la même manière
lorsque le conducteur ne touche pas le volant
de manière suffisamment continue.
Le signal sonore retentit également, même si
le type d’alerte est réglé sur “Vibration du
volant”.
OLorsque le système détermine que le véhi-
cule n’est peut-être pas en train de tourner
mais de sortir de sa voie de circulation
alors qu’il prend un virage
En fonction de l’état du véhicule et de celui
de la route, l’avertissement peut ne pas fonc-
tionner. De plus, si le système détermine que
le véhicule est conduit dans un virage, les
avertissements se déclenchent plus tôt que
lors de la conduite en ligne droite.
OLorsque le système détermine que le
conducteur ne tient pas le volant et que
l’assistance à l’actionnement du volant de
la fonction d’assistance de la direction est
active.
Si le conducteur ne pose toujours pas les
mains sur le volant et que l’assistance à
l’actionnement du volant est active, le signal
sonore retentit et le conducteur en est averti.
Chaque fois que le signal sonore retentit, la
durée de retentissement du signal sonore
s’allonge.
Le signal sonore retentit également, même si
le type d’alerte est réglé sur “Vibration du
volant”.
QFonction d’avertissement de louvoie-
ment du véhicule
Lorsque le système détermine que le véhi-
cule louvoie alors que la fonction d’avertisse-
ment de louvoiement du véhicule est activée,
un signal sonore retentit et un message
d’avertissement demandant au conducteur
de se reposer et le symbole montré sur le
schéma s’affichent simultanément sur l’écran
multifonction.
En fonction du véhicule et de l’état de la
route, l’avertissement peut ne pas fonction-
ner.
QMessage d’avertissement
Si le message d’avertissement suivant
s’affiche sur l’écran multifonction et que le
témoin LTA s’allume en orange, suivez la
procédure de dépannage appropriée. De
même, si un autre message d’avertissement
apparaît, suivez les instructions qui
s’affichent à l’écran.
O“Dysfonctionnement LTA Voir le conces-
sionnaire”
Le système ne fonctionne peut-être pas cor-
rectement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
O“LTA non disponible”
Le système est temporairement annulé en
raison d’un dysfonctionnement dans un cap-
teur autre que le capteur de caméra avant.
Désactivez le système LTA, patientez un ins-
tant, puis réactivez le système LTA.
O“LTA non disponible à la vitesse actuelle”
La fonction ne peut pas être utilisée car la
vitesse du véhicule se trouve en dehors de la
plage de fonctionnement du système LTA.
Conduisez plus lentement.

377
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QPersonnalisation
Il est possible de modifier les réglages de
fonction. (P.186)
*: Si le véhicule en est équipé
RSA (aide à la signalisation
routière)
*
Le système RSA reconnaît des
panneaux de signalisation spéci-
fiques à l’aide de la caméra avant
et/ou du système de navigation
(lorsque les informations relatives
à la limitation de vitesse sont dis-
ponibles) afin de fournir les infor-
mations au conducteur via
l’affichage.
Si le système estime que le véhi-
cule dépasse la limitation de
vitesse, entreprend des actions
interdites, etc. par rapport aux
panneaux de signalisation recon-
nus, il avertit le conducteur en affi-
chant une notification et en faisant
retentir un signal sonore ou vibrer
le volant.

3785-5. Utilisation des systèmes d’aide à la conduite
Lorsque la caméra avant reconnaît un
panneau et/ou que des informations
relatives à un panneau sont disponibles
depuis le système de navigation, le
panneau s’affiche sur l’écran multifonc-
tion.
 Lorsque l’affichage des informations
relatives aux systèmes d’aide à la
conduite est sélectionné, jusqu’à
3 panneaux peuvent être affichés.
( P.179)
 Lorsqu’un onglet autre que celui
d’affichage des informations rela-
tives aux systèmes d’aide à la
conduite est sélectionné, les types
de panneaux de signalisation sui-
vants peuvent être affichés.
( P.179)
• Panneau de début/fin de limitation de
vitesse
• Panneau d’informations relatives à la limi-
tation de vitesse (voie express, autoroute, zone urbaine, zone résidentielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une notification est nécessaire)
• Limitation de vitesse avec panneau sup- plémentaire (bretelle uniquement)*: Pour les véhicules avec système de navi-
gation
Si des panneaux autres que des panneaux
de limitation de vitesse sont reconnus, ils
sont affichés de manière empilée sous le
panneau de limitation de vitesse actuel.
Les types suivants de panneaux de
signalisation, y compris les panneaux
électroniques et les panneaux cligno-
tants, sont reconnus.
Un panneau de signalisation routière non
officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service
peut ne pas être reconnu.
AVERTISSEMENT
QAvant d’utiliser le système RSA
Ne vous fiez pas uniquement au système
RSA. Le système RSA assiste le conduc- teur en lui fournissant des informations, mais ne remplace en aucun cas la vision
et l’attention d’un conducteur. Conduisez avec prudence en veillant toujours à bien respecter les règles de circulation.
Indication sur l’écran multi-
fonction
Types de panneaux de signali-
sation routière pris en charge

379
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Panneaux de signalisation de limita-
tion de vitesse
Informations relatives à la limitation
de vitesse
*
*: S’affiche lorsqu’un panneau de signalisa-
tion est reconnu mais que les informations
relatives à la limitation de vitesse pour la
route ne sont pas disponibles sur le sys-
tème de navigation
Panneaux de signalisation d’interdic-
tion de dépassement
Autres panneaux de signalisation
*: Pour les véhicules avec système de navi-
gation
Limitation de vitesse avec repère
supplémentaire
*1
La limitation de vitesse com-
mence/la zone de vitesse maxi-
male commence
La limitation de vitesse se ter-
mine/la zone de vitesse maxi-
male se termine
Entrée d’autoroute
Sortie d’autoroute
Entrée de route à accès régle-
menté
Sortie de route à accès régle-
menté
Début de zone urbaine
Fin de zone urbaine
Début de zone urbaine
Fin de zone urbaine
Début de zone résidentielle
Fin de zone résidentielle
L’interdiction de dépassement
commence
L’interdiction de dépassement
prend fin
Sens interdit
*
Fin d’interdiction
Arrêt
Sol mouillé
Pluie

3805-5. Utilisation des systèmes d’aide à la conduite
*1: S’affiche simultanément avec la limitation
de vitesse
*2: Contenus non reconnus.
*3: Si le témoin de clignotant n’est pas activé
lors du changement de file, le repère ne
s’affiche pas.
Dans les situations suivantes, le sys-
tème RSA avertit le conducteur.
Lorsque la vitesse du véhicule
dépasse le seuil de notification de
vitesse du panneau de limitation de
vitesse affiché, l’affichage du pan-
neau de signalisation est accentué
et un signal sonore retentit.
Lorsque le système RSA reconnaît
un panneau de sens interdit et qu’il
détecte que le véhicule est entré
dans une zone en sens interdit sur la
base des informations cartogra-
phiques du système de navigation,
le panneau de sens interdit clignote
et un signal sonore retentit. (pour les
véhicules avec système de naviga-
tion)
Si le système détecte que votre véhi-
cule effectue une manœuvre de
dépassement alors qu’un panneau
d’interdiction de dépassement est affiché sur l’écran multifonction, le
panneau affiché clignote et le volant
vibre.
Selon la situation, les conditions de cir-
culation (sens de circulation, unité de
vitesse) détectées peuvent être erro-
nées et l’indication de la notification
peut ne pas fonctionner correctement.
QProcédure de réglage
P.186
QDésactivation automatique de l’affi-
chage RSA des panneaux
Un ou plusieurs panneaux s’éteignent auto-
matiquement dans les situations suivantes.
OAucun panneau n’est reconnu sur une cer-
taine distance.
OLa route change en raison d’un virage à
gauche ou à droite, etc.
QConditions dans lesquelles la fonction
est susceptible de ne pas fonctionner
ou détecter correctement
Dans les situations suivantes, le système
RSA ne fonctionne pas normalement et est
susceptible de ne pas reconnaître des pan-
neaux, d’afficher un panneau incorrect, etc.
Toutefois, cela n’indique pas l’existence d’un
dysfonctionnement.
OLa caméra avant est déréglée en raison
d’un choc violent subi par le capteur, etc.
OLa zone du pare-brise qui se trouve à
proximité de la caméra avant est recou-
verte de poussière, de neige, d’autocol-
lants, etc.
OPar mauvais temps, tel que forte pluie,
brouillard, neige ou tempête de sable.
OLa lumière provenant d’un véhicule circu-
lant en sens inverse, du soleil, etc.,
pénètre dans la caméra avant.
OLe panneau est sale, terni, penché ou plié.
OLe contraste du panneau électronique est
faible.
OUne partie ou la totalité du panneau est
cachée par les feuilles d’un arbre, un
poteau, etc. Verglas
Un repère supplémentaire
existe
*2
Rampe de sortie à droite*3
Rampe de sortie à gauche*3
Heure
Fonction de notification

381
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
OLe panneau n’est visible par la caméra
avant que pendant un court laps de temps.
OLa scène de conduite (virage, changement
de file, etc.) est évaluée de manière incor-
recte.
OSi un panneau ne concerne pas la voie
actuellement empruntée, mais que ce pan-
neau se trouve directement après une bre-
telle d’autoroute, ou sur une voie adjacente
juste avant une bretelle de raccordement.
ODes autocollants sont apposés à l’arrière
du véhicule qui précède.
OUn panneau ressemblant à un panneau
compatible avec le système est reconnu.
OLes panneaux de limitation de vitesse sur
le bord de la route peuvent être détectés et
affichés (s’ils sont positionnés dans le
champ de vision de la caméra avant)
lorsque le véhicule circule sur la route prin-
cipale.
OLes panneaux de limite de vitesse en sor-
tie de rond-point peuvent être détectés et
affichés (s’ils sont positionnés dans le
champ de vision de la caméra avant)
lorsque vous circulez sur un rond-point.
OSi l’avant du véhicule est relevé ou abaissé
en raison de la charge transportée.
OLa luminosité ambiante n’est pas suffi-
sante ou change brusquement.
OLorsqu’un panneau de signalisation rou-
tière destiné aux camions, etc. est
reconnu.
OLe véhicule est conduit dans un pays où le
sens de la circulation est différent.
OLes données cartographiques du système
de navigation sont obsolètes. (pour les
véhicules avec système de navigation)
OLe système de navigation ne fonctionne
pas. (pour les véhicules avec système de
navigation)
OLes informations de vitesse affichées sur le
compteur et celles affichées sur le système
de navigation peuvent différer en raison
des données cartographiques utilisées par
le système de navigation.
QAffichage du panneau de limitation de
vitesse
Si le contacteur d’alimentation a été désac-
tivé pour la dernière fois alors qu’un panneau
de limitation de vitesse était affiché sur
l’écran multifonction, le même panneau
s’affiche à nouveau lorsque le contacteur
d’alimentation est mis en position ON.
QSi “Dysfonctionnement du système
RSA. Voir le concessionnaire.” s’affiche
Il se peut que le système ne fonctionne pas
normalement. Faites vérifier le véhicule par
un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
QPersonnalisation
Il est possible de personnaliser certaines
fonctions. (Fonctions personnalisables :
P.186)

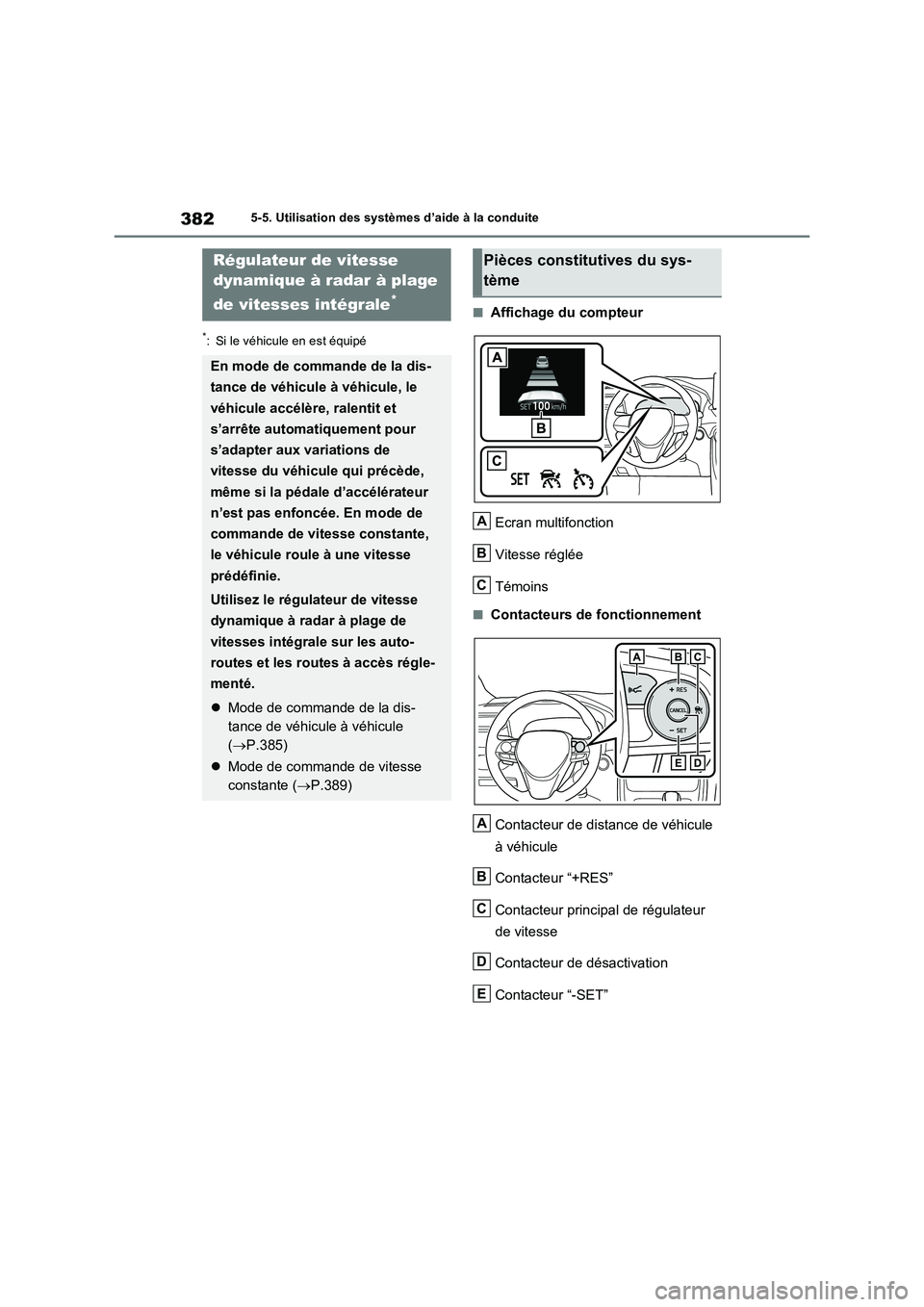

3825-5. Utilisation des systèmes d’aide à la conduite
*: Si le véhicule en est équipé
QAffichage du compteur
Ecran multifonction
Vitesse réglée
Témoins
QContacteurs de fonctionnement
Contacteur de distance de véhicule
à véhicule
Contacteur “+RES”
Contacteur principal de régulateur
de vitesse
Contacteur de désactivation
Contacteur “-SET”
Régulateur de vitesse
dynamique à radar à plage
de vitesses intégrale
*
En mode de commande de la dis-
tance de véhicule à véhicule, le
véhicule accélère, ralentit et
s’arrête automatiquement pour
s’adapter aux variations de
vitesse du véhicule qui précède,
même si la pédale d’accélérateur
n’est pas enfoncée. En mode de
commande de vitesse constante,
le véhicule roule à une vitesse
prédéfinie.
Utilisez le régulateur de vitesse
dynamique à radar à plage de
vitesses intégrale sur les auto-
routes et les routes à accès régle-
menté.
Mode de commande de la dis-
tance de véhicule à véhicule
(P.385)
Mode de commande de vitesse
constante (P.389)
Pièces constitutives du sys-
tème
A
B
C
A
B
C
D
E
