2021 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

327
5
5-2. Procédures de conduite
Conduite
4 Faites levier pour soulever le couvercle à l’aide d’un tournevis à tête plate ou d’un outil similaire.
Pour éviter d’endommager le couvercle, couvrez d’un chiffon la pointe du tourne-vis.
5 Enfoncez et maintenez le bouton d’annu- lation de verrouillage de changement de
vitesse puis appuyez sur le bouton du pommeau de changement de vitesse.Le levier de changement de vitesse peut
être déplacé pendant que les deux bou- tons sont enfoncés.
 P.441
Pour conduire en utilisant la sélection
de plage de rapports temporaire,
actionnez le contacteur “-” de change-
ment de vitesse au volant. Vous pou-
vez alors sélectionner la plage de
rapports en utilisant les contacteurs “-”
et “+” de changement de vitesse au
volant. Le fait de changer de plage de
rapports permet de restreindre le rap-
port le plus élevé, ce qui empêche tout
passage à un rapport supérieur et per-
met la sélection du niveau de force de
freinage moteur.
1 Passage au rapport supérieur
2 Rétrogradation
La plage de rapports sélectionnée, de D1 à
D6, s’affichera sur l’écran multifonction.
QLes plages de rapports et leurs fonc-
tions
OVous avez le choix entre 6 niveaux de
force d’accélération et de freinage moteur.
OUne plage de rapports inférieure fournira
une plus grande force d’accélération et de
AVERTISSEMENT
QPour éviter un accident en libérant le verrouillage de changement de vitesse
Avant d’appuyer sur le bouton d’annulation
de verrouillage de changement de vitesse, veillez à engager le frein de stationnement et appuyez sur la pédale de frein.
Si vous appuyez accidentellement sur la
pédale d’accélérateur au lieu de la pédale de frein lorsque le bouton d’annulation de verrouillage de changement de vitesse est
enfoncé et le levier de changement de vitesse déplacé de la position P, le véhi-cule peut démarrer brusquement, ce qui
peut provoquer un accident et causer des blessures graves, voire mortelles.
Sélection du mode de conduite
Sélection des plages de rap-
ports en position D (véhicules
avec contacteurs de change-
ment de vitesse au volant)

3285-2. Procédures de conduite
freinage moteur qu’une plage de rapports plus élevée, et le régime moteur augmen-tera également.
QSignal sonore de restriction de rétro-
gradation
Pour aider à maintenir la sécurité et les per- formances de conduite, les rétrogradations peuvent parfois être limitées. Dans certaines
circonstances, il peut être impossible de rétrograder, même en utilisant le contacteur de changement de vitesse au volant. (Un
signal sonore retentit deux fois.)
QDésactivation automatique de la sélec- tion de plage de rapports en position D
La sélection de plage de rapports en position D est désactivée dans les situations
suivantes :
OLorsque le véhicule s’arrête
OSi la pédale d’accélérateur reste enfoncée pendant plus d’une certaine période
OLorsque le levier de changement de vitesse est mis dans une position autre
que D
OLorsque le contacteur “+” de changement
de vitesse au volant est enfoncé pendant un certain temps
Lorsque le levier de changement de
vitesse est en position S, le levier de
changement de vitesse ou les contac-
teurs de changement de vitesse au
volant (si le véhicule en est équipé)
peuvent fonctionner comme suit :
1 Passage au rapport supérieur
2 Rétrogradation
La plage de rapports sélectionnée, de S1 à
S6, s’affichera sur l’écran multifonction.
La plage de rapports initiale en mode S
est automatiquement réglée sur S4.*
*: Elle est réglée sur S3 lorsque le mode de
conduite est réglé sur le mode sport.
( P.441)
QMode S
OVous avez le choix entre 6 niveaux de
force d’accélération et de freinage moteur.
OUne plage de rapports inférieure fournira
une plus grande force d’accélération et de freinage moteur qu’une plage de rapports plus élevée, et le régime moteur augmen-
tera également.
OPour éviter que le moteur ne soit en surré-
gime, le passage au rapport supérieur peut se faire automatiquement lorsque la plage de rapports 3 ou moins est engagée.
OSi la plage de rapports est inférieure ou égale à 4, vous pouvez la faire passer à 6
en maintenant le levier de changement de
Changement de plage de rap-
ports en mode S

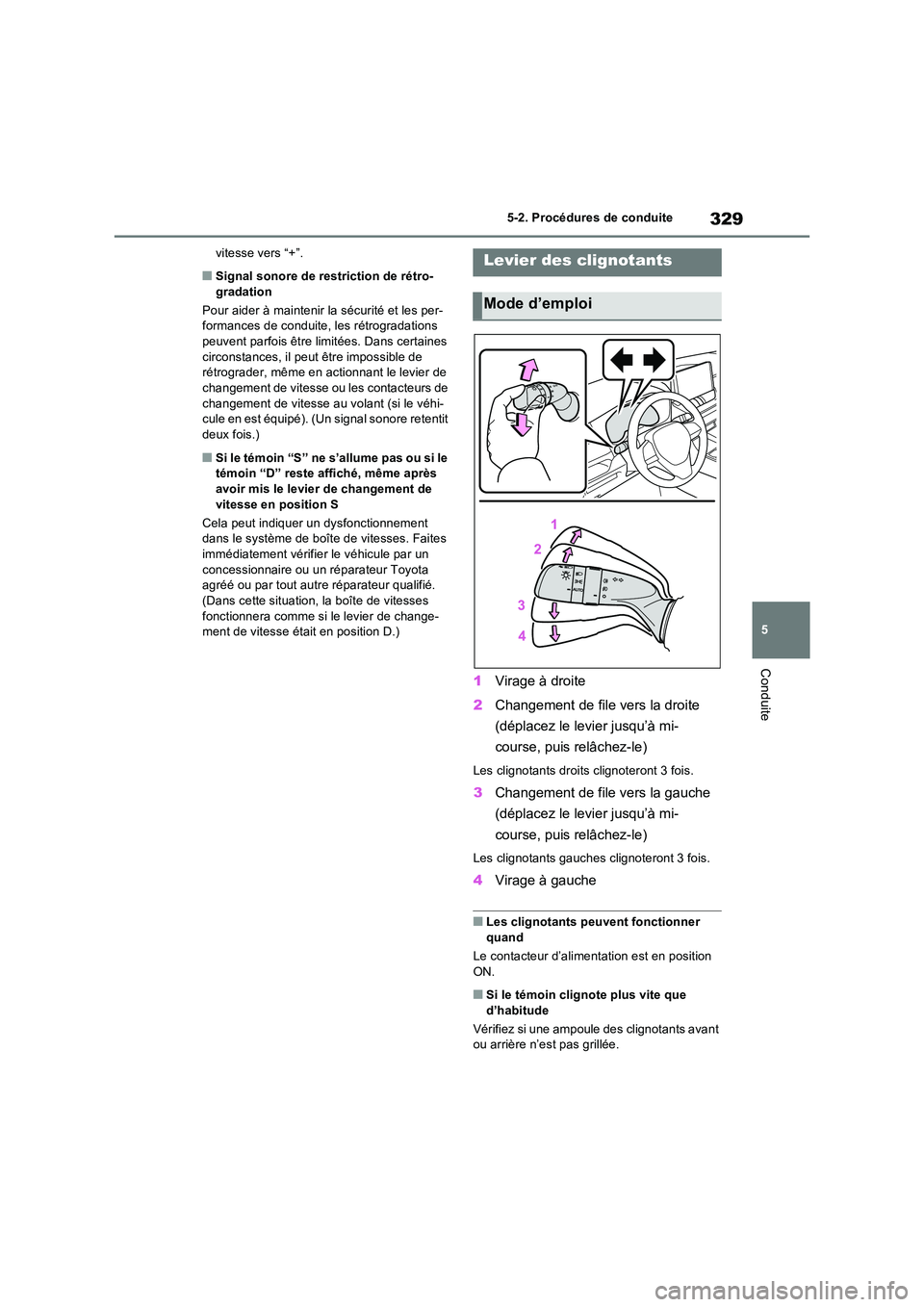

329
5
5-2. Procédures de conduite
Conduite
vitesse vers “+”.
QSignal sonore de restriction de rétro- gradation
Pour aider à maintenir la sécurité et les per- formances de conduite, les rétrogradations
peuvent parfois être limitées. Dans certaines circonstances, il peut être impossible de rétrograder, même en actionnant le levier de
changement de vitesse ou les contacteurs de changement de vitesse au volant (si le véhi-cule en est équipé). (Un signal sonore retentit
deux fois.)
QSi le témoin “S” ne s’allume pas ou si le témoin “D” reste affiché, même après avoir mis le levier de changement de
vitesse en position S
Cela peut indiquer un dysfonctionnement dans le système de boîte de vitesses. Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié. (Dans cette situation, la boîte de vitesses
fonctionnera comme si le levier de change- ment de vitesse était en position D.)
1 Virage à droite
2 Changement de file vers la droite
(déplacez le levier jusqu’à mi-
course, puis relâchez-le)
Les clignotants droits clignoteront 3 fois.
3 Changement de file vers la gauche
(déplacez le levier jusqu’à mi-
course, puis relâchez-le)
Les clignotants gauches clignoteront 3 fois.
4 Virage à gauche
QLes clignotants peuvent fonctionner quand
Le contacteur d’alimentation est en position
ON.
QSi le témoin clignote plus vite que d’habitude
Vérifiez si une ampoule des clignotants avant ou arrière n’est pas grillée.
Levier des clignotants
Mode d’emploi

3305-2. Procédures de conduite
QSi les clignotants s’arrêtent de clignoter avant que le changement de file ne soit terminé
Actionnez de nouveau le levier.
QPour interrompre le clignotement des
clignotants pendant un changement de file
Actionnez le levier dans le sens opposé.
QUtilisation du mode manuel
Le frein de stationnement peut être
engagé ou relâché manuellement.
Témoin de frein de stationnement
Témoin du contacteur de frein de
stationnement
1 Tirez sur le contacteur pour enga-
ger le frein de stationnement.
Le témoin de frein de stationnement et le
Frein de stationnement
Le frein de stationnement peut
être engagé ou relâché automati-
quement ou manuellement. En
mode automatique, le frein de sta-
tionnement peut être engagé ou
relâché automatiquement en fonc-
tion de la position du levier de
changement de vitesse. De plus,
même en mode automatique, le
frein de stationnement peut être
engagé ou relâché manuellement.
Mode d’emploi
A
B

331
5
5-2. Procédures de conduite
Conduite
témoin du contacteur de frein de stationne-
ment s’allument.
En cas d’urgence et s’il est nécessaire
d’actionner le frein de stationnement lors de
la conduite, tirez sur le contacteur de frein
de stationnement et maintenez-le dans cette
position.
2 Appuyez sur le contacteur pour
relâcher le frein de stationnement.
• Actionnez le contacteur de frein de sta-
tionnement tout en enfonçant la pédale de
frein.
• Fonction de relâchement automatique du
frein de stationnement ( P.332)
Assurez-vous que le témoin de frein de sta-
tionnement et le témoin du contacteur de
frein de stationnement s’éteignent.
Si le témoin de frein de stationnement
et le témoin du contacteur de frein de
stationnement clignotent, actionnez à
nouveau le contacteur. ( P.582)
QActivation du mode automatique
Alors que le véhicule est arrêté, tirez et
maintenez le contacteur de frein de sta-
tionnement ainsi jusqu’à ce qu’un
signal sonore retentisse et qu’un mes-
sage s’affiche sur l’écran multifonction.
Lorsque le mode automatique est
activé, le frein de stationnement fonc-
tionne comme suit.
 Lorsque le levier de changement de
vitesse est déplacé de la position P,
le frein de stationnement est relâché
et le témoin de frein de stationne-
ment, ainsi que le témoin du contac-
teur de frein de stationnement,
s’éteignent.
 Lorsque le levier de changement de
vitesse est mis sur la position P, le
frein de stationnement est engagé et
le témoin de frein de stationnement,
ainsi que le témoin du contacteur de
frein de stationnement, s’allument.
Actionnez le levier de changement de
vitesse lorsque le véhicule est à l’arrêt
et que la pédale de frein est enfoncée.
QDésactivation du mode automa-
tique
Alors que le véhicule est arrêté et que
la pédale de frein est enfoncée,
appuyez sur le contacteur de frein de
stationnement et maintenez-le enfoncé
jusqu’à ce qu’un signal sonore reten-
tisse et qu’un message s’affiche sur
l’écran multifonction.
QFonctionnement du frein de stationne-
ment
OLorsque le contacteur d’alimentation n’est
pas en position ON, le frein de stationne- ment ne peut pas être relâché à l’aide du contacteur de frein de stationnement.
OLorsque le contacteur d’alimentation n’est pas en position ON, le mode automatique
(permettant d’engager et de relâcher auto- matiquement le frein) n’est pas disponible.

3325-2. Procédures de conduite
QFonction de relâchement automatique du frein de stationnement
Le frein de stationnement est relâché auto- matiquement lorsque la pédale d’accéléra-
teur est enfoncée lentement dans les conditions suivantes :
OLa porte du conducteur est fermée
OLe conducteur a bouclé sa ceinture de
sécurité
OLe levier de changement de vitesse est en
position de marche avant ou de marche arrière.
OLe voyant de dysfonctionnement ou le voyant du système de freinage n’est pas allumé
Si la fonction de déverrouillage automatique
ne fonctionne pas, relâchez le frein de sta-
tionnement manuellement.
QSi “Frein de stationnement temporaire- ment non disponible” s’affiche sur
l’écran multifonction
Si le frein de stationnement est actionné de façon répétée sur un bref laps de temps, le système peut éventuellement en restreindre
le fonctionnement pour empêcher une sur- chauffe. Si cela se produit, évitez d’utiliser le frein de stationnement. Le fonctionnement
normal reprendra après environ 1 minute.
QSi “Frein de stationnement non dispo- nible” s’affiche sur l’écran multifonc-tion
Actionnez le contacteur de frein de stationne-
ment. Si le message ne disparaît pas après avoir actionné le contacteur plusieurs fois, le système peut présenter un dysfonctionne-
ment. Faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
QSon de fonctionnement du frein de sta-
tionnement
Lorsque vous actionnez le frein de stationne- ment, il est possible que vous entendiez un bruit de moteur (vrombissement). Cela n’est
pas le signe d’un dysfonctionnement.
QTémoin de frein de stationnement
OEn fonction du mode du contacteur d’ali-
mentation, le témoin de frein de stationne-
ment s’allume et reste allumé comme décrit ci-dessous :ON : S’allume jusqu’à ce que le frein de
stationnement soit relâché. Autre que ON : Reste allumé pendant envi-ron 15 secondes.
OLorsque le contacteur d’alimentation est désactivé alors que le frein de stationne-
ment est engagé, le témoin de frein de sta- tionnement reste allumé pendant environ 15 secondes. Cela n’est pas le signe d’un
dysfonctionnement.
QLorsque le contacteur de frein de sta- tionnement présente un dysfonctionne-ment
Le mode automatique (engagement et relâ-
chement automatiques du frein) est automati- quement activé.
QStationnement
 P.302
QSignal sonore de frein de stationnement engagé
Un signal sonore retentit si le véhicule roule
avec le frein de stationnement engagé. “Frein de stationnement ACTIVÉ” s’affiche sur l’écran multifonction (lorsque le véhicule
atteint une vitesse de 5 km/h [3 mph]).
QSi le voyant du système de freinage s’allume
 P.576
QUtilisation en hiver
 P.453
AVERTISSEMENT
QPour garer le véhicule
Ne laissez pas un enfant seul dans le véhi- cule. Le frein de stationnement peut être relâché par inadvertance par un enfant et
le véhicule risque de se déplacer, ce qui pourrait provoquer un accident avec pour conséquence des blessures graves, voire
mortelles.

333
5
5-2. Procédures de conduite
Conduite
Appuyez sur le contacteur de maintien
de frein pour activer le système de
maintien de frein.
Le témoin de veille de maintien de frein
(vert) s’allume. Lorsque le système
maintient le frein, le témoin d’activation de
maintien de frein (jaune) s’allume.
QConditions de fonctionnement du sys-
tème de maintien de frein
Le système de maintien de frein ne peut pas être activé dans les conditions suivantes :
OLa porte du conducteur n’est pas fermée.
OLe conducteur ne porte pas sa ceinture de
AVERTISSEMENT
QContacteur de frein de stationnement
Ne placez aucun objet à proximité du
contacteur de frein de stationnement. En effet, les objets risqueraient d’entrer en contact avec le contac teur et pourraient
entraîner un comportement inattendu du frein de stationnement.
NOTE
QPour garer le véhicule
Avant de quitter le véhicule, mettez le
levier de changement de vitesse en posi- tion P, engagez le frein de stationnement et assurez-vous que le véhicule est immo-
bile.
QSi le système ne fonctionne pas cor- rectement
Arrêtez le véhicule dans un endroit sûr et
vérifiez les messages d’avertissement.
QLorsque le frein de stationnement ne peut pas être relâché à cause d’un
dysfonctionnement
Conduire le véhicule avec le frein de sta- tionnement engagé provoquera la sur-chauffe des pièces du système de
freinage, ce qui peut affecter les perfor- mances de freinage et augmenter l’usure des freins. Si cela se produit, faites immé-
diatement vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
Maintien de frein
Le système de maintien de frein
maintient le frein engagé lorsque
le levier de changement de vitesse
est en position D, S ou N, le sys-
tème étant activé et la pédale de
frein ayant été enfoncée pour arrê-
ter le véhicule. Le système relâche
le frein lorsque la pédale d’accélé-
rateur est enfoncée avec le levier
de changement de vitesse en posi-
tion D ou S pour permettre un
démarrage en douceur.
Activation du système
A
B

3345-2. Procédures de conduite
sécurité.
Si l’une ou l’autre des conditions ci-dessus est détectée avec le système de maintien de frein activé, ce système est désactivé et le
témoin de veille de maintien de frein s’éteint. De plus, si l’une ou l’autre des conditions est détectée avec le système de maintien activé,
un signal sonore d’avertissement retentit et un message s’affiche sur l’écran multifonc-tion. Le frein de stationnement s’engage
alors automatiquement.
QFonction de maintien de frein
OSi la pédale de frein reste relâchée pen-
dant environ 3 minutes après que le sys- tème a commencé à maintenir le frein, le frein de stationnement s’engage automati-
quement. Dans ce cas, un signal sonore d’avertissement retentit et un message s’affiche sur l’écran multifonction.
OPour désactiver le système lorsqu’il main-tient le frein, enfoncez fermement la
pédale de frein et appuyez à nouveau sur le bouton.
OLa fonction de maintien de frein peut ne pas être capable de retenir le véhicule sur une pente raide. Dans cette situation, le
conducteur devra engager les freins. Un signal sonore d’avertissement retentit et l’écran multifonction informe le conducteur
de la situation. Si un message d’avertisse- ment s’affiche sur l’écran multifonction, lisez-le et suivez les instructions.
QSi le frein de stationnement s’engage
automatiquement lorsque le système maintient les freins
Effectuez l’une des opérations suivantes pour relâcher le frein de stationnement :
OEnfoncez la pédale d’accélérateur. (Le frein de stationnement n’est pas libéré
automatiquement si la ceinture de sécurité n’est pas bouclée.)
OUtilisez le contacteur de frein de stationne-ment avec la pédale de frein enfoncée.
Assurez-vous que le témoin de frein de sta- tionnement s’éteint. ( P.330)
QLorsqu’un contrôle chez un conces- sionnaire ou un réparateur Toyota agréé, ou chez tout autre réparateur
qualifié, est nécessaire
Lorsque le témoin de veille de maintien de frein (vert) ne s’allume pas même lorsque le contacteur de maintien de frein est enfoncé
et que les conditions de fonctionnement du système de maintien de frein sont remplies, le système peut présenter un dysfonctionne-
ment. Faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
QSi “Panne BrakeHold. Action. frein pr
désactiv. Consultez concess.” ou “Panne de BrakeHold. Consultez votre concessionnaire.” s’affiche sur l’écran
multifonction
Il se peut que le système ne fonctionne pas normalement. Faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
QMessages d’avertissement et signaux sonores
Des messages d’avertissement et des signaux sonores sont utilisés pour indiquer
un dysfonctionnement du système, ou pour rappeler au conducteur de faire preuve de prudence. Si un message d’avertissement
s’affiche sur l’écran multifonction, lisez-le et suivez les instructions.
QSi le témoin d’activation de maintien de frein clignote
 P.582
AVERTISSEMENT
QLorsque le véhicule se trouve sur une pente raide
Faites preuve de prudence lorsque vous
utilisez le système de maintien de frein en pente raide. La fonction de maintien de frein peut ne pas être capable de retenir le
véhicule dans cette situation.
