4305-5. Verwenden der Fahrunterstützungssysteme
Die Parkunterstützungsbremse kann
auf dem Bildschirm des Multi-Infor-
mationsdisplays aktiviert bzw. deakti-
viert werden. Alle
Parkunterstützungsbremsfunktionen
(also jene für statische Objekte und
jene für quer von hinten herannahende
Fahrzeuge) werden gleichzeitig akti-
viert bzw. deaktiviert. ( S.188)
Wenn die Parkunterstützungsbremse deakti-
viert ist, leuchtet die PKSB OFF-Kontroll-
leuchte ( S.173) auf dem Multi-
Informationsdisplay.
Wählen Sie zum erneuten Aktivieren des
Systems auf dem Multi-Informationsdis-
play und wählen Sie dann und schal-
ten Sie es ein.
Wenn das System deaktiviert wird, bleibt es
auch deaktiviert, wenn der Start-Schalter
ausgeschaltet und danach wieder auf ON
geschaltet wird.
Wenn die Steuerung der Hybridsystem-
Leistungsbeschränkung oder die
Bremssteuerung eingreift, ertönt ein
Warnsummer und eine Meldung wird
auf dem Multi-Informationsdisplay, dem
Head-up-Display (falls vorhanden) bzw.
dem Bildschirm des Navigationssy-
stems (falls vorhanden) oder Multime-
diasystems (falls vorhanden)
angezeigt, um Sie zu warnen.
Je nach Situation greift die Steuerung der
Hybridsystem-Leistungsbeschränkung ein,
um entweder die Beschleunigung zu
begrenzen oder die Leistung so weit wie
möglich zu beschränken.
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(Beschleunigungsbegrenzung)
Das System schränkt die Beschleunigung
ein, wenn sie über einem gewissen Maß
liegt.
Multi-Informationsdisplay und Head-up-Dis-
play: “Objekt erfasst. Beschleunigung verrin-
gert.” (auf dem Head-up-Display wird keine
Warnung angezeigt)
Bildschirm des Navigationssystems oder
Multimediasystems: Es wird keine Warnung
angezeigt
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Ertönt nicht
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(größtmögliche Beschränkung der
Leistung)
Das System hat festgestellt, dass die
Bremse stärker als üblich betätigt werden
muss.
HINWEIS
QWenn “PKSB nicht verfügbar” auf
dem Multi-Informationsdisplay ange- zeigt wird und die PKSB OFF-Kon-trollleuchte aufleuchtet
Falls diese Meldung unmittelbar nach dem
Schalten des Start-Schalters auf ON ange- zeigt wird, lassen Sie bei der Fahrzeugbe-dienung Vorsicht walten und behalten Sie
Ihre Umgebung im Blick. Das Fahrzeug muss eventuell eine gewisse Zeit lang gefahren werden, ehe das System wieder
normal funktioniert. (Falls Sie eine Weile gefahren sind und das System noch immer nicht normal funktioniert, reinigen
Sie die Sensoren und die umgebenden Bereiche auf den Stoßfängern.)
Aktivieren/Deaktivieren der
Parkunterstützungsbremse
Anzeige und Warnsummer für
die Steuerung der Hybridsy-
stem-Leistungsbeschränkung
und die Bremssteuerung

431
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Multi-Informationsdisplay und Head-up-Dis-
play: “BREMSEN!”
Bildschirm des Navigationssystems oder
Multimediasystems: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
Bremssteuerung greift ein
Das System hat festgestellt, dass eine Not-
bremsung erforderlich ist.
Multi-Informationsdisplay und Head-up-Dis-
play: “BREMSEN!”
Bildschirm des Navigationssystems oder
Multimediasystems: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet
Warnsummer: Kurzer Signalton
Fahrzeug wird durch Systemeingriff
angehalten
Das Fahrzeug wurde durch Eingreifen der
Bremssteuerung angehalten.
Multi-Informationsdisplay und Head-up-Dis-
play: “Bremse betätigen.” (wenn das Gaspe-
dal nicht getreten wird, wird “Bremspedal
treten.” angezeigt)
Bildschirm des Navigationssystems oder
Multimediasystems: “Bremspedal treten.”
PKSB OFF-Kontrollleuchte: Leuchtet (wenn
das Gaspedal nicht getreten wird, leuchtet
die Kontrollleuchte nicht.)
Warnsummer: Kurzer Signalton
Wenn die Parkunterstützungsbremse
feststellt, dass eine Kollision mit einem
erfassten Objekt möglich ist, wird die
Leistung des Hybridsystems
beschränkt, um jegliche Erhöhung der
Geschwindigkeit einzuschränken.
(Steuerung der Hybridsystem-Lei-
stungsbeschränkung: siehe
Abbildung 2.)Wird das Gaspedal weiterhin getreten,
werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu redu-
zieren. (Bremssteuerung: siehe
Abbildung 3.)
Abbildung 1: PKSB (Parkunterstüt-
zungsbremse) greift nicht ein
Hybridsystemleistung
Bremskraft
Zeit
Abbildung 2: Steuerung der Hybrid-
system-Leistungsbeschränkung
greift ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
Übersicht über das System
A
B
C
A
B
C
D

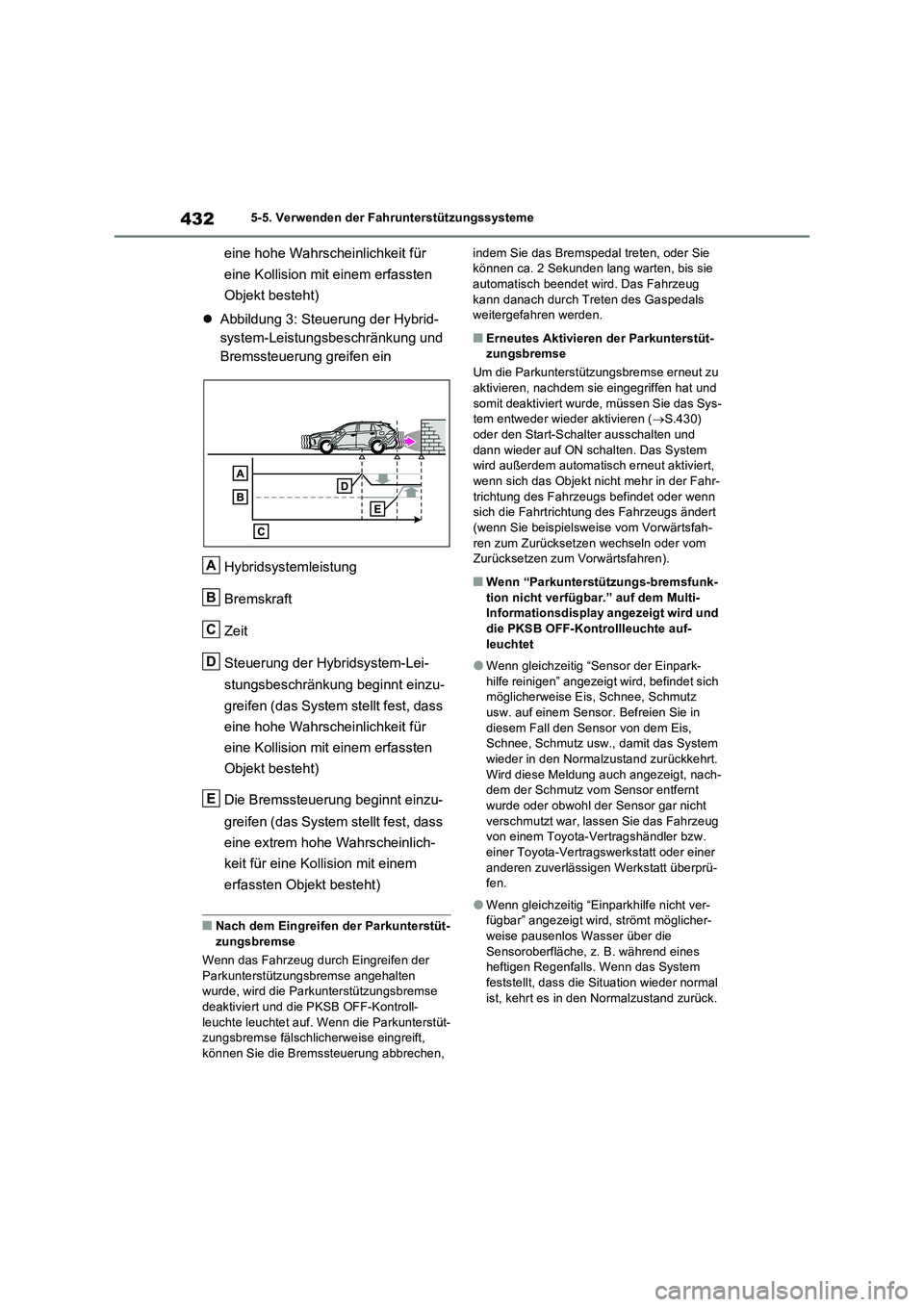

4325-5. Verwenden der Fahrunterstützungssysteme
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Abbildung 3: Steuerung der Hybrid-
system-Leistungsbeschränkung und
Bremssteuerung greifen ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Die Bremssteuerung beginnt einzu-
greifen (das System stellt fest, dass
eine extrem hohe Wahrscheinlich-
keit für eine Kollision mit einem
erfassten Objekt besteht)
QNach dem Eingreifen der Parkunterstüt-
zungsbremse
Wenn das Fahrzeug durch Eingreifen der
Parkunterstützungsbremse angehalten
wurde, wird die Parkunterstützungsbremse
deaktiviert und die PKSB OFF-Kontroll-
leuchte leuchtet auf. Wenn die Parkunterstüt-
zungsbremse fälschlicherweise eingreift,
können Sie die Bremssteuerung abbrechen, indem Sie das Bremspedal treten, oder Sie
können ca. 2 Sekunden lang warten, bis sie
automatisch beendet wird. Das Fahrzeug
kann danach durch Treten des Gaspedals
weitergefahren werden.
QErneutes Aktivieren der Parkunterstüt-
zungsbremse
Um die Parkunterstützungsbremse erneut zu
aktivieren, nachdem sie eingegriffen hat und
somit deaktiviert wurde, müssen Sie das Sys-
tem entweder wieder aktivieren (S.430)
oder den Start-Schalter ausschalten und
dann wieder auf ON schalten. Das System
wird außerdem automatisch erneut aktiviert,
wenn sich das Objekt nicht mehr in der Fahr-
trichtung des Fahrzeugs befindet oder wenn
sich die Fahrtrichtung des Fahrzeugs ändert
(wenn Sie beispielsweise vom Vorwärtsfah-
ren zum Zurücksetzen wechseln oder vom
Zurücksetzen zum Vorwärtsfahren).
QWenn “Parkunterstützungs-bremsfunk-
tion nicht verfügbar.” auf dem Multi-
Informationsdisplay angezeigt wird und
die PKSB OFF-Kontrollleuchte auf-
leuchtet
OWenn gleichzeitig “Sensor der Einpark-
hilfe reinigen” angezeigt wird, befindet sich
möglicherweise Eis, Schnee, Schmutz
usw. auf einem Sensor. Befreien Sie in
diesem Fall den Sensor von dem Eis,
Schnee, Schmutz usw., damit das System
wieder in den Normalzustand zurückkehrt.
Wird diese Meldung auch angezeigt, nach-
dem der Schmutz vom Sensor entfernt
wurde oder obwohl der Sensor gar nicht
verschmutzt war, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprü-
fen.
OWenn gleichzeitig “Einparkhilfe nicht ver-
fügbar” angezeigt wird, strömt möglicher-
weise pausenlos Wasser über die
Sensoroberfläche, z. B. während eines
heftigen Regenfalls. Wenn das System
feststellt, dass die Situation wieder normal
ist, kehrt es in den Normalzustand zurück.
A
B
C
D
E

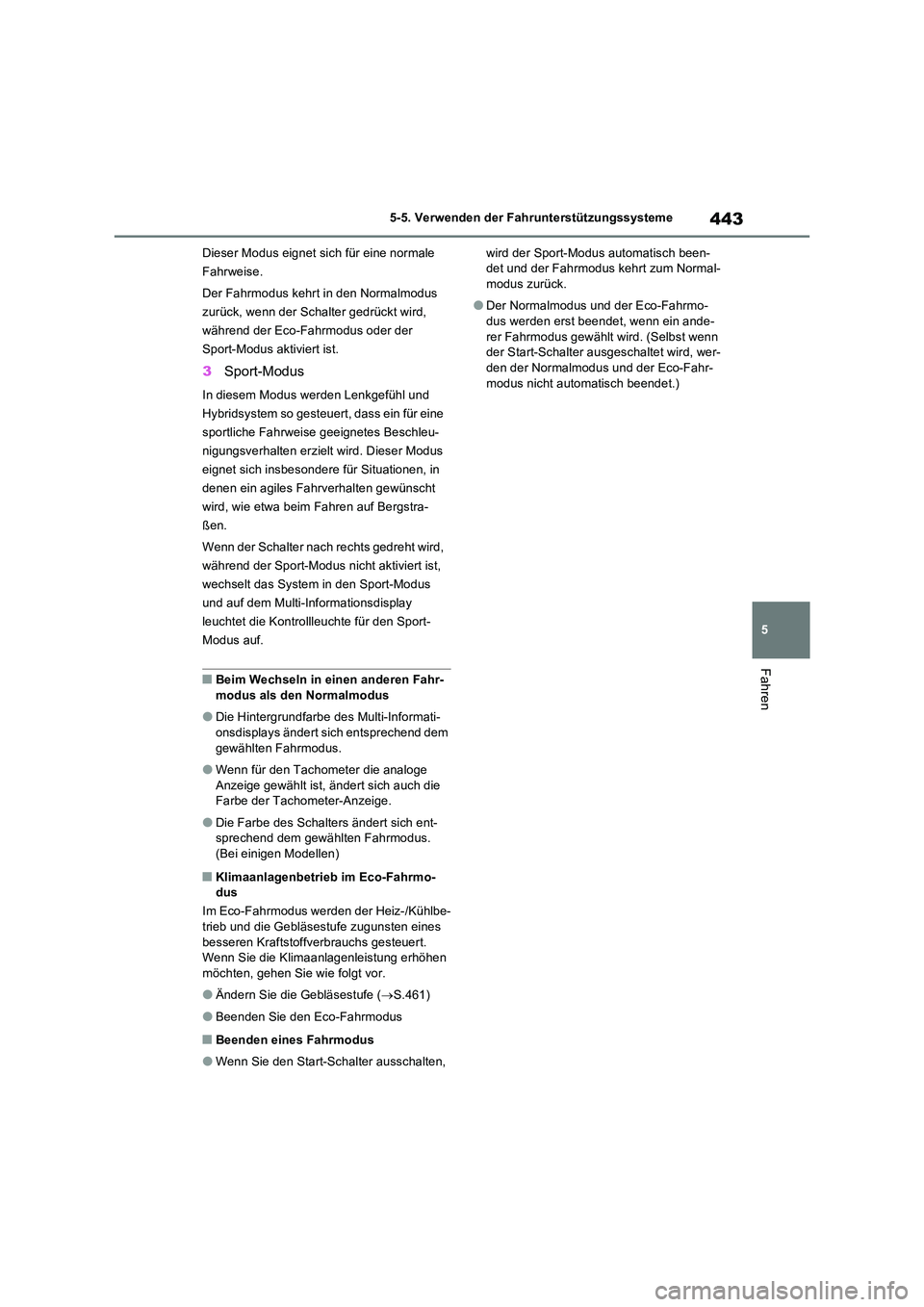

443
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Dieser Modus eignet sich für eine normale
Fahrweise.
Der Fahrmodus kehrt in den Normalmodus
zurück, wenn der Schalter gedrückt wird,
während der Eco-Fahrmodus oder der
Sport-Modus aktiviert ist.
3 Sport-Modus
In diesem Modus werden Lenkgefühl und
Hybridsystem so gesteuert, dass ein für eine
sportliche Fahrweise geeignetes Beschleu-
nigungsverhalten erzielt wird. Dieser Modus
eignet sich insbesondere für Situationen, in
denen ein agiles Fahrverhalten gewünscht
wird, wie etwa beim Fahren auf Bergstra-
ßen.
Wenn der Schalter nach rechts gedreht wird,
während der Sport-Modus nicht aktiviert ist,
wechselt das System in den Sport-Modus
und auf dem Multi-Informationsdisplay
leuchtet die Kontrollleuchte für den Sport-
Modus auf.
QBeim Wechseln in einen anderen Fahr-
modus als den Normalmodus
ODie Hintergrundfarbe des Multi-Informati-
onsdisplays ändert sich entsprechend dem gewählten Fahrmodus.
OWenn für den Tachometer die analoge Anzeige gewählt ist, ändert sich auch die Farbe der Tachometer-Anzeige.
ODie Farbe des Schalters ändert sich ent-sprechend dem gewählten Fahrmodus.
(Bei einigen Modellen)
QKlimaanlagenbetrieb im Eco-Fahrmo- dus
Im Eco-Fahrmodus werden der Heiz-/Kühlbe- trieb und die Gebläsestufe zugunsten eines
besseren Kraftstoffverbrauchs gesteuert. Wenn Sie die Klimaanlagenleistung erhöhen möchten, gehen Sie wie folgt vor.
OÄndern Sie die Gebläsestufe ( S.461)
OBeenden Sie den Eco-Fahrmodus
QBeenden eines Fahrmodus
OWenn Sie den Start-Schalter ausschalten,
wird der Sport-Modus automatisch been- det und der Fahrmodus kehrt zum Normal-modus zurück.
ODer Normalmodus und der Eco-Fahrmo-dus werden erst beendet, wenn ein ande-
rer Fahrmodus gewählt wird. (Selbst wenn der Start-Schalter ausgeschaltet wird, wer-den der Normalmodus und der Eco-Fahr-
modus nicht automatisch beendet.)

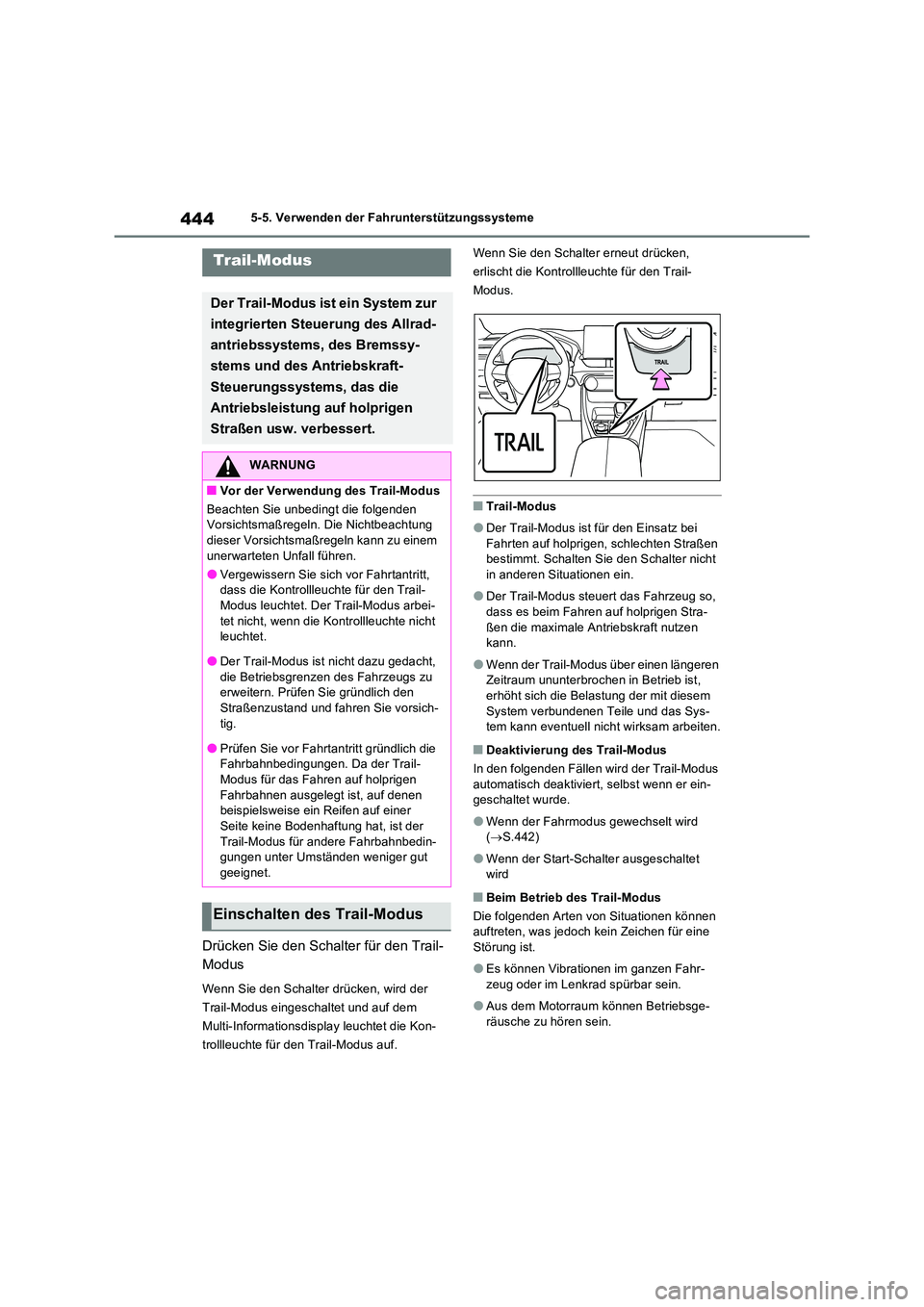

4445-5. Verwenden der Fahrunterstützungssysteme
Drücken Sie den Schalter für den Trail-
Modus
Wenn Sie den Schalter drücken, wird der
Trail-Modus eingeschaltet und auf dem
Multi-Informationsdisplay leuchtet die Kon-
trollleuchte für den Trail-Modus auf.
Wenn Sie den Schalter erneut drücken,
erlischt die Kontrollleuchte für den Trail-
Modus.
QTrail-Modus
ODer Trail-Modus ist für den Einsatz bei Fahrten auf holprigen, schlechten Straßen bestimmt. Schalten Sie den Schalter nicht
in anderen Situationen ein.
ODer Trail-Modus steuert das Fahrzeug so,
dass es beim Fahren auf holprigen Stra- ßen die maximale Antriebskraft nutzen kann.
OWenn der Trail-Modus über einen längeren Zeitraum ununterbrochen in Betrieb ist,
erhöht sich die Belastung der mit diesem System verbundenen Teile und das Sys-tem kann eventuell nicht wirksam arbeiten.
QDeaktivierung des Trail-Modus
In den folgenden Fällen wird der Trail-Modus
automatisch deaktiviert, selbst wenn er ein- geschaltet wurde.
OWenn der Fahrmodus gewechselt wird ( S.442)
OWenn der Start-Schalter ausgeschaltet wird
QBeim Betrieb des Trail-Modus
Die folgenden Arten von Situationen können auftreten, was jedoch kein Zeichen für eine
Störung ist.
OEs können Vibrationen im ganzen Fahr-
zeug oder im Lenkrad spürbar sein.
OAus dem Motorraum können Betriebsge-
räusche zu hören sein.
Trail-Modus
Der Trail-Modus ist ein System zur
integrierten Steuerung des Allrad-
antriebssystems, des Bremssy-
stems und des Antriebskraft-
Steuerungssystems, das die
Antriebsleistung auf holprigen
Straßen usw. verbessert.
WARNUNG
QVor der Verwendung des Trail-Modus
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Die Nichtbeachtung
dieser Vorsichtsmaßr egeln kann zu einem unerwarteten Unfall führen.
OVergewissern Sie sich vor Fahrtantritt, dass die Kontrollleuchte für den Trail-
Modus leuchtet. Der Trail-Modus arbei- tet nicht, wenn die Kontrollleuchte nicht leuchtet.
ODer Trail-Modus ist nicht dazu gedacht, die Betriebsgrenzen des Fahrzeugs zu erweitern. Prüfen Sie gründlich den
Straßenzustand und fahren Sie vorsich- tig.
OPrüfen Sie vor Fahrtantritt gründlich die Fahrbahnbedingungen. Da der Trail-Modus für das Fahren auf holprigen
Fahrbahnen ausgelegt ist, auf denen beispielsweise ein Reifen auf einer Seite keine Bodenhaftung hat, ist der
Trail-Modus für andere Fahrbahnbedin- gungen unter Umständen weniger gut geeignet.
Einschalten des Trail-Modus

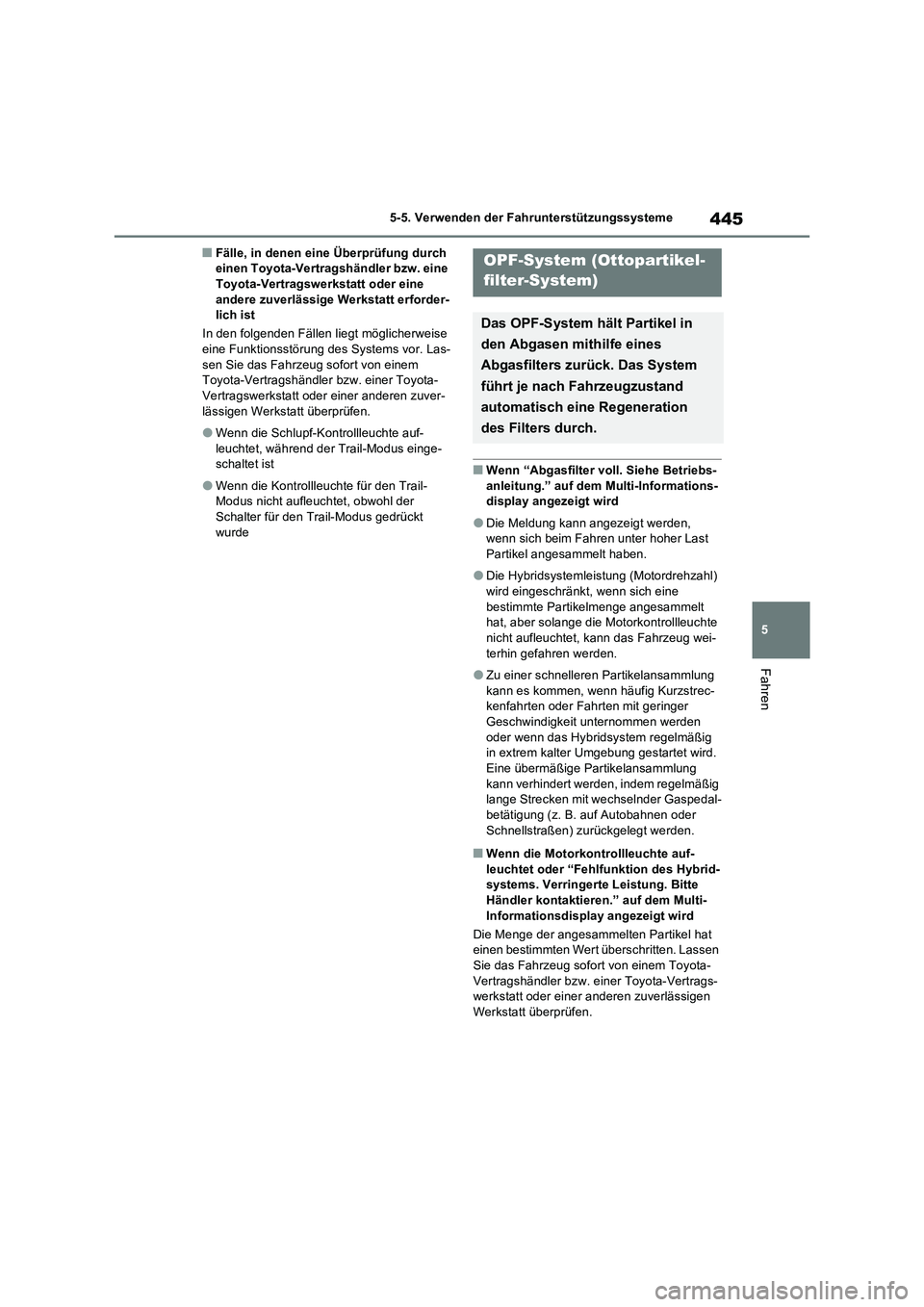

445
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
QFälle, in denen eine Überprüfung durch
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere zuverlässige Werkstatt erforder-
lich ist
In den folgenden Fällen liegt möglicherweise
eine Funktionsstörung des Systems vor. Las-
sen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt überprüfen.
OWenn die Schlupf-Kontrollleuchte auf-
leuchtet, während der Trail-Modus einge-
schaltet ist
OWenn die Kontrollleuchte für den Trail-
Modus nicht aufleuchtet, obwohl der
Schalter für den Trail-Modus gedrückt
wurde
QWenn “Abgasfilter voll. Siehe Betriebs-
anleitung.” auf dem Multi-Informations-
display angezeigt wird
ODie Meldung kann angezeigt werden,
wenn sich beim Fahren unter hoher Last
Partikel angesammelt haben.
ODie Hybridsystemleistung (Motordrehzahl)
wird eingeschränkt, wenn sich eine
bestimmte Partikelmenge angesammelt
hat, aber solange die Motorkontrollleuchte
nicht aufleuchtet, kann das Fahrzeug wei-
terhin gefahren werden.
OZu einer schnelleren Partikelansammlung
kann es kommen, wenn häufig Kurzstrec-
kenfahrten oder Fahrten mit geringer
Geschwindigkeit unternommen werden
oder wenn das Hybridsystem regelmäßig
in extrem kalter Umgebung gestartet wird.
Eine übermäßige Partikelansammlung
kann verhindert werden, indem regelmäßig
lange Strecken mit wechselnder Gaspedal-
betätigung (z. B. auf Autobahnen oder
Schnellstraßen) zurückgelegt werden.
QWenn die Motorkontrollleuchte auf-
leuchtet oder “Fehlfunktion des Hybrid-
systems. Verringerte Leistung. Bitte
Händler kontaktieren.” auf dem Multi-
Informationsdisplay angezeigt wird
Die Menge der angesammelten Partikel hat
einen bestimmten Wert überschritten. Lassen
Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
OPF-System (Ottopartikel-
filter-System)
Das OPF-System hält Partikel in
den Abgasen mithilfe eines
Abgasfilters zurück. Das System
führt je nach Fahrzeugzustand
automatisch eine Regeneration
des Filters durch.

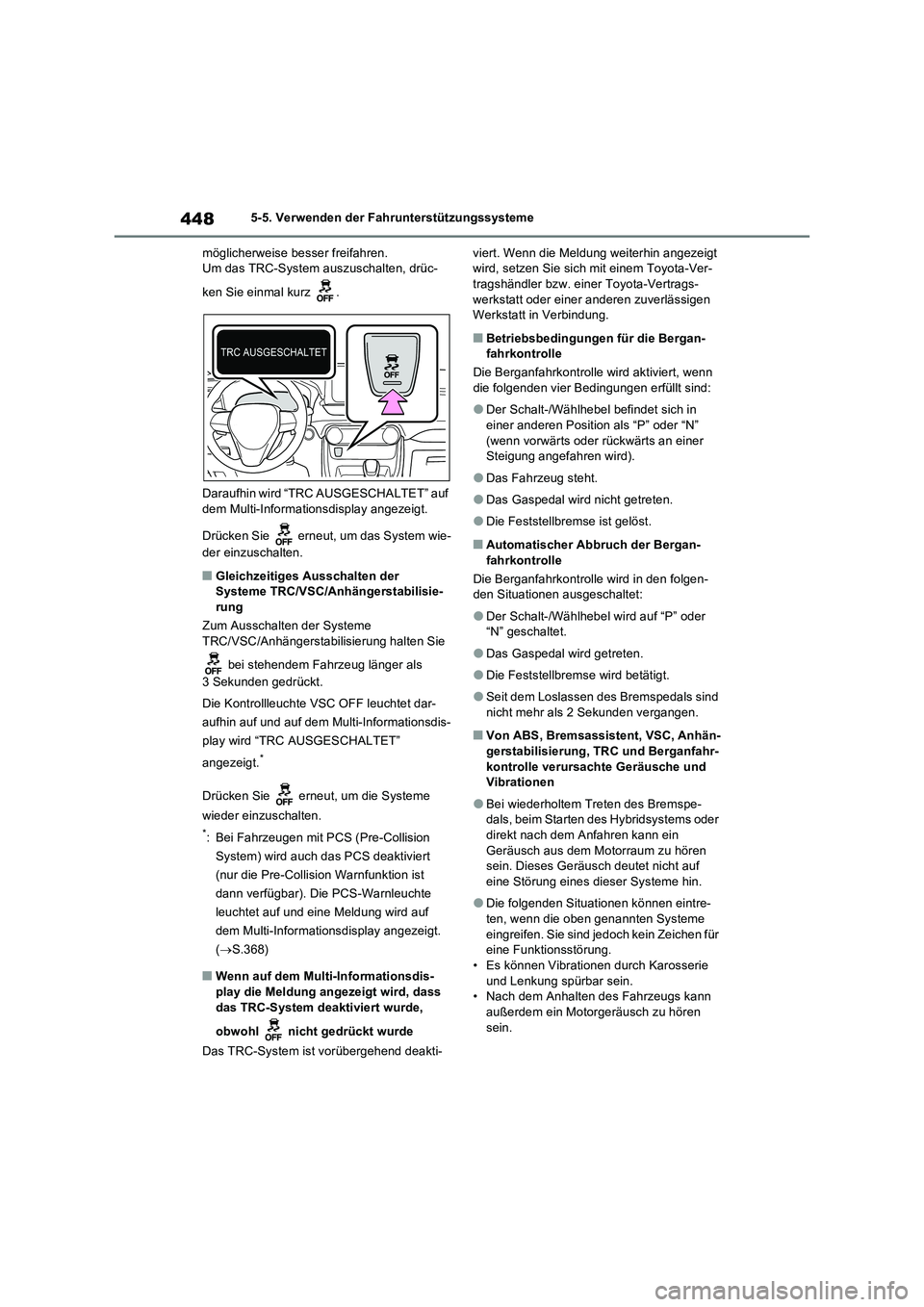

4485-5. Verwenden der Fahrunterstützungssysteme
möglicherweise besser freifahren.
Um das TRC-System auszuschalten, drüc-
ken Sie einmal kurz .
Daraufhin wird “TRC AUSGESCHALTET” auf
dem Multi-Informationsdisplay angezeigt.
Drücken Sie erneut, um das System wie-
der einzuschalten.
QGleichzeitiges Ausschalten der
Systeme TRC/VSC/Anhängerstabilisie-
rung
Zum Ausschalten der Systeme
TRC/VSC/Anhängerstabilisierung halten Sie
bei stehendem Fahrzeug länger als
3 Sekunden gedrückt.
Die Kontrollleuchte VSC OFF leuchtet dar-
aufhin auf und auf dem Multi-Informationsdis-
play wird “TRC AUSGESCHALTET”
angezeigt.
*
Drücken Sie erneut, um die Systeme
wieder einzuschalten.
*: Bei Fahrzeugen mit PCS (Pre-Collision
System) wird auch das PCS deaktiviert
(nur die Pre-Collision Warnfunktion ist
dann verfügbar). Die PCS-Warnleuchte
leuchtet auf und eine Meldung wird auf
dem Multi-Informationsdisplay angezeigt.
(S.368)
QWenn auf dem Multi-Informationsdis-
play die Meldung angezeigt wird, dass
das TRC-System deaktiviert wurde,
obwohl nicht gedrückt wurde
Das TRC-System ist vorübergehend deakti-viert. Wenn die Meldung weiterhin angezeigt
wird, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
QBetriebsbedingungen für die Bergan-
fahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn
die folgenden vier Bedingungen erfüllt sind:
ODer Schalt-/Wählhebel befindet sich in
einer anderen Position als “P” oder “N”
(wenn vorwärts oder rückwärts an einer
Steigung angefahren wird).
ODas Fahrzeug steht.
ODas Gaspedal wird nicht getreten.
ODie Feststellbremse ist gelöst.
QAutomatischer Abbruch der Bergan-
fahrkontrolle
Die Berganfahrkontrolle wird in den folgen-
den Situationen ausgeschaltet:
ODer Schalt-/Wählhebel wird auf “P” oder
“N” geschaltet.
ODas Gaspedal wird getreten.
ODie Feststellbremse wird betätigt.
OSeit dem Loslassen des Bremspedals sind
nicht mehr als 2 Sekunden vergangen.
QVon ABS, Bremsassistent, VSC, Anhän-
gerstabilisierung, TRC und Berganfahr-
kontrolle verursachte Geräusche und
Vibrationen
OBei wiederholtem Treten des Bremspe-
dals, beim Starten des Hybridsystems oder
direkt nach dem Anfahren kann ein
Geräusch aus dem Motorraum zu hören
sein. Dieses Geräusch deutet nicht auf
eine Störung eines dieser Systeme hin.
ODie folgenden Situationen können eintre-
ten, wenn die oben genannten Systeme
eingreifen. Sie sind jedoch kein Zeichen für
eine Funktionsstörung.
• Es können Vibrationen durch Karosserie
und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann
außerdem ein Motorgeräusch zu hören
sein.

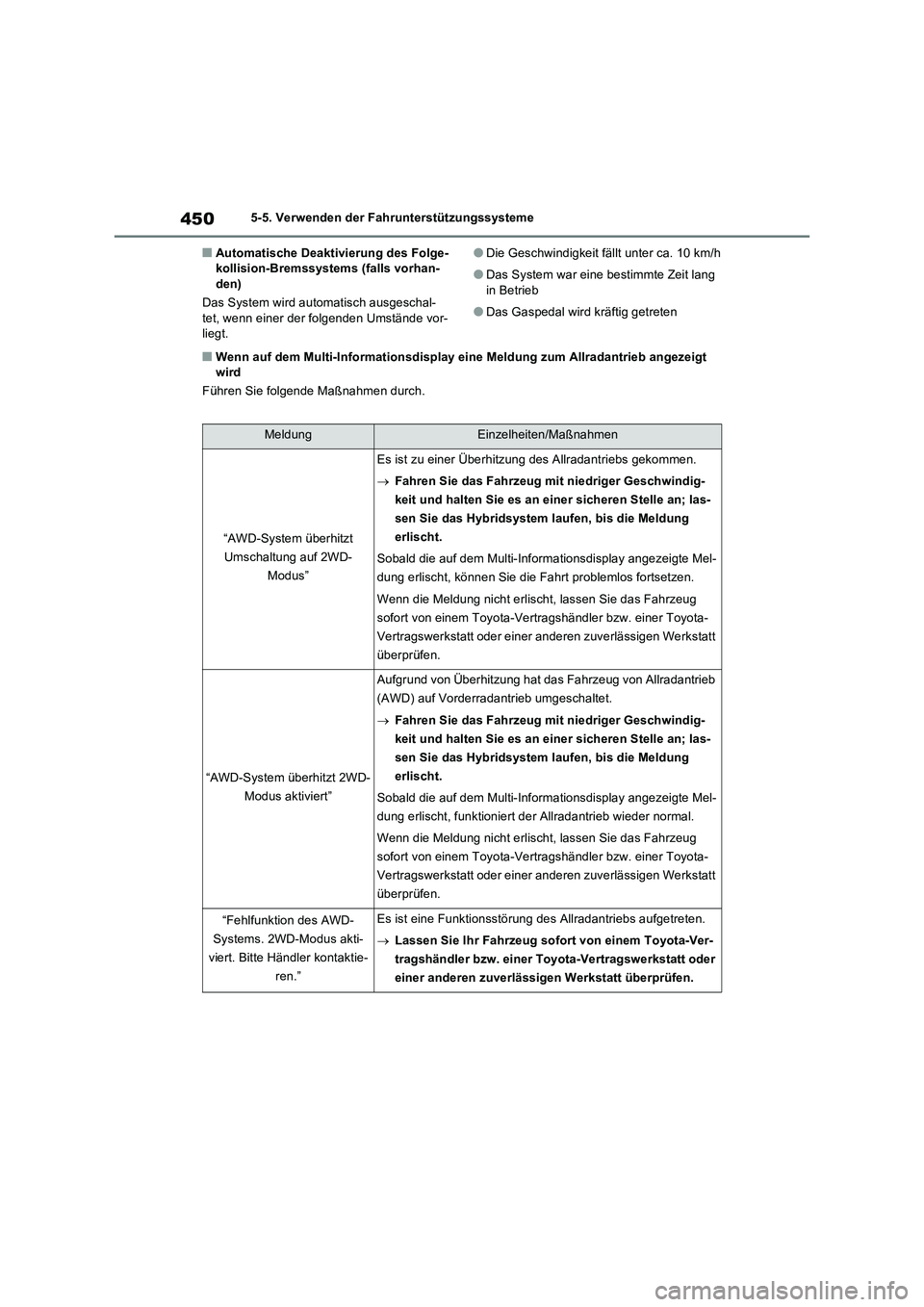

4505-5. Verwenden der Fahrunterstützungssysteme
QAutomatische Deaktivierung des Folge-
kollision-Bremssystems (falls vorhan-
den)
Das System wird automatisch ausgeschal-
tet, wenn einer der folgenden Umstände vor-
liegt.ODie Geschwindigkeit fällt unter ca. 10 km/h
ODas System war eine bestimmte Zeit lang
in Betrieb
ODas Gaspedal wird kräftig getreten
QWenn auf dem Multi-Informationsdisplay eine Meldung zum Allradantrieb angezeigt
wird
Führen Sie folgende Maßnahmen durch.
MeldungEinzelheiten/Maßnahmen
“AWD-System überhitzt
Umschaltung auf 2WD-
Modus”
Es ist zu einer Überhitzung des Allradantriebs gekommen.
Fahren Sie das Fahrzeug mit niedriger Geschwindig-
keit und halten Sie es an einer sicheren Stelle an; las-
sen Sie das Hybridsystem laufen, bis die Meldung
erlischt.
Sobald die auf dem Multi-Informationsdisplay angezeigte Mel-
dung erlischt, können Sie die Fahrt problemlos fortsetzen.
Wenn die Meldung nicht erlischt, lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
“AWD-System überhitzt 2WD-
Modus aktiviert”
Aufgrund von Überhitzung hat das Fahrzeug von Allradantrieb
(AWD) auf Vorderradantrieb umgeschaltet.
Fahren Sie das Fahrzeug mit niedriger Geschwindig-
keit und halten Sie es an einer sicheren Stelle an; las-
sen Sie das Hybridsystem laufen, bis die Meldung
erlischt.
Sobald die auf dem Multi-Informationsdisplay angezeigte Mel-
dung erlischt, funktioniert der Allradantrieb wieder normal.
Wenn die Meldung nicht erlischt, lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
“Fehlfunktion des AWD-
Systems. 2WD-Modus akti-
viert. Bitte Händler kontaktie-
ren.”Es ist eine Funktionsstörung des Allradantriebs aufgetreten.
Lassen Sie Ihr Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
