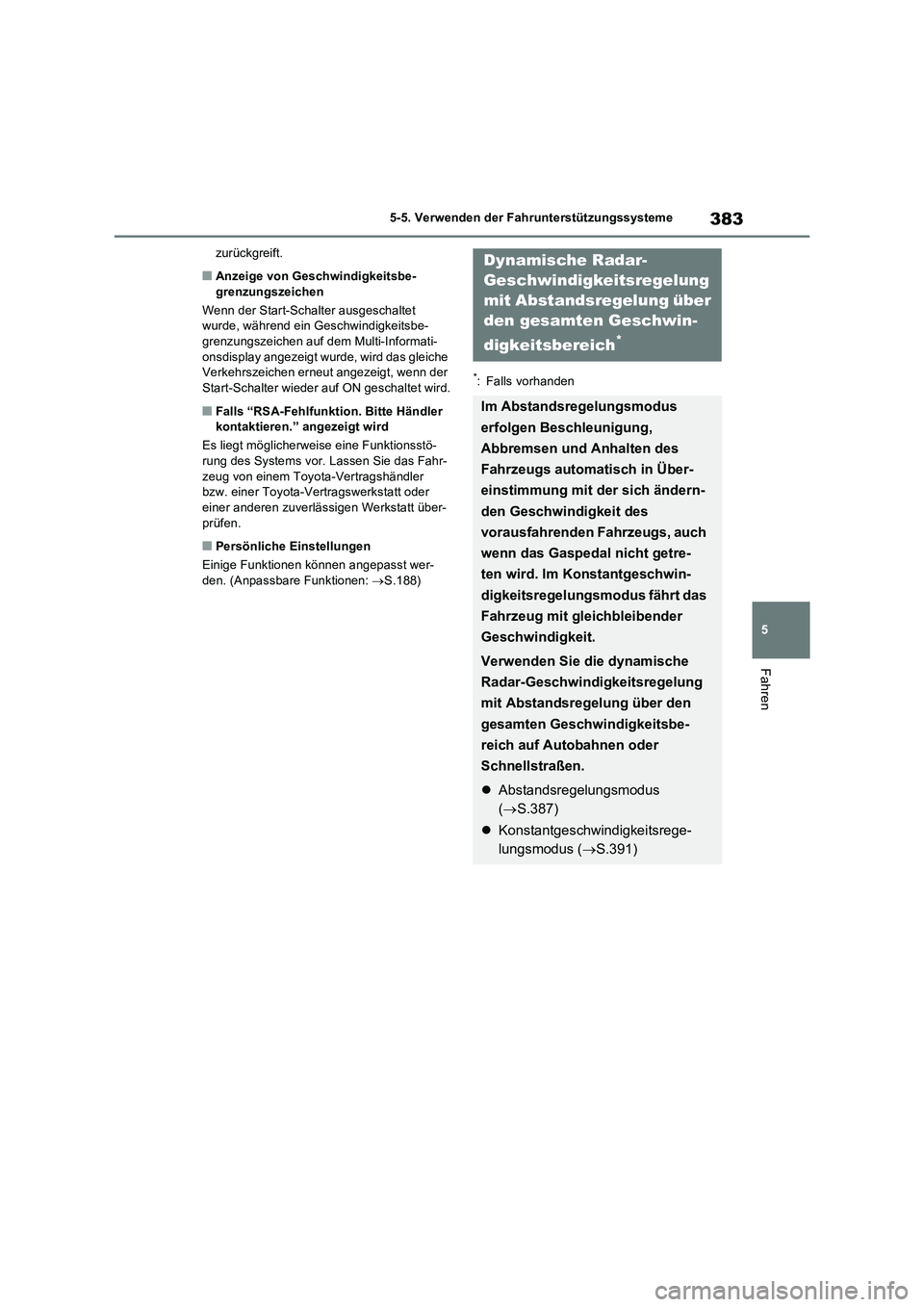

2021 TOYOTA RAV4 PHEV display

383
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
zurückgreift.
QAnzeige von Geschwindigkeitsbe-
grenzungszeichen
Wenn der Start-Schalter ausgeschaltet
wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati-
onsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
QFalls “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QPersönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (Anpassbare Funktionen: S.188)
*: Falls vorhanden
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung,
Abbremsen und Anhalten des
Fahrzeugs automatisch in Über-
einstimmung mit der sich ändern-
den Geschwindigkeit des
vorausfahrenden Fahrzeugs, auch
wenn das Gaspedal nicht getre-
ten wird. Im Konstantgeschwin-
digkeitsregelungsmodus fährt das
Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit Abstandsregelung über den
gesamten Geschwindigkeitsbe-
reich auf Autobahnen oder
Schnellstraßen.
Abstandsregelungsmodus
(S.387)
Konstantgeschwindigkeitsrege-
lungsmodus (S.391)

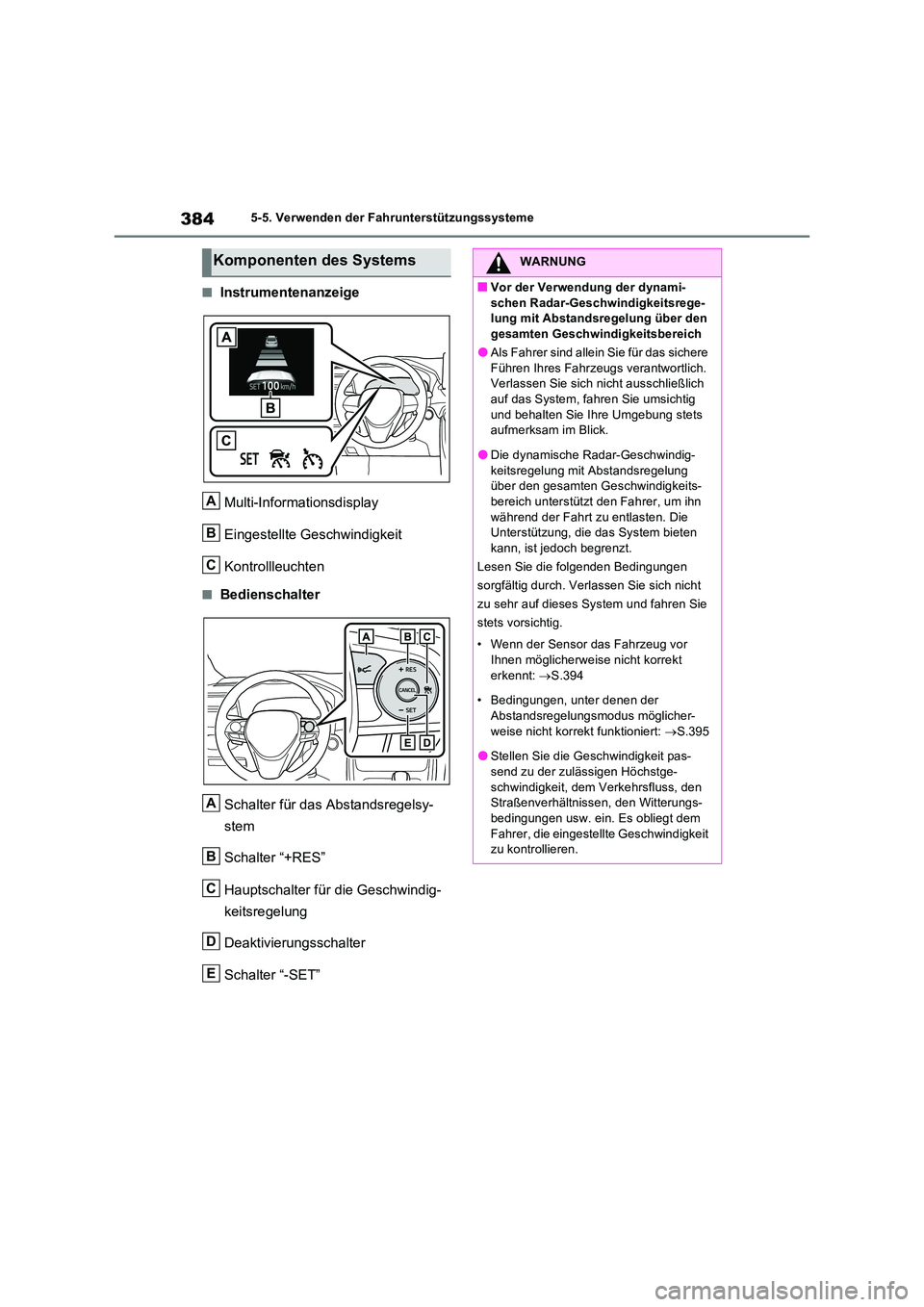

3845-5. Verwenden der Fahrunterstützungssysteme
QInstrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
QBedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Komponenten des Systems
A
B
C
A
B
C
D
E
WARNUNG
QVor der Verwendung der dynami-
schen Radar-Geschwindigkeitsrege- lung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
OAls Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig
und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
ODie dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie
stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.394
• Bedingungen, unter denen der
Abstandsregelungsmodus möglicher- weise nicht korrekt funktioniert: S.395
OStellen Sie die Geschwindigkeit pas-
send zu der zulässigen Höchstge- schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-
bedingungen usw. ein. Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.

3885-5. Verwenden der Fahrunterstützungssysteme
Sie mit einer Geschwindigkeit von mindestens 80 km/h fahren, beschleunigt das Fahrzeug,
um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstützen.
Welche Spur die Überholspur ist, bestimmt das System möglicherweise allein auf Basis der
Position des Lenkrads im Fahrzeug (also ob der Fahrer links oder rechts sitzt). Wenn Sie mit
dem Fahrzeug in eine Region fahren, in der sich die Überholspur auf der anderen Seite als in
der Region befindet, in der Sie üblicherweise fahren, dann kann es geschehen, dass das
Fahrzeug beschleunigt, wenn Sie den Blinkerhebel in die der Überholspur gegenüberliegende
Richtung bewegen. (Beispiel: Wenn Sie normalerweise in einer Region fahren, in der sich die
Überholspur rechts befindet, und Sie dann in eine Region fahren, in der sich die Überholspur
links befindet, beschleunigt das Fahrzeug möglicherweise, wenn Sie den rechten Blinker set-
zen.)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die
Geschwindigkeitsregelung mindestens
1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-keitsregelungsmodus ein. (S.391)
2Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig-
keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
C
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)

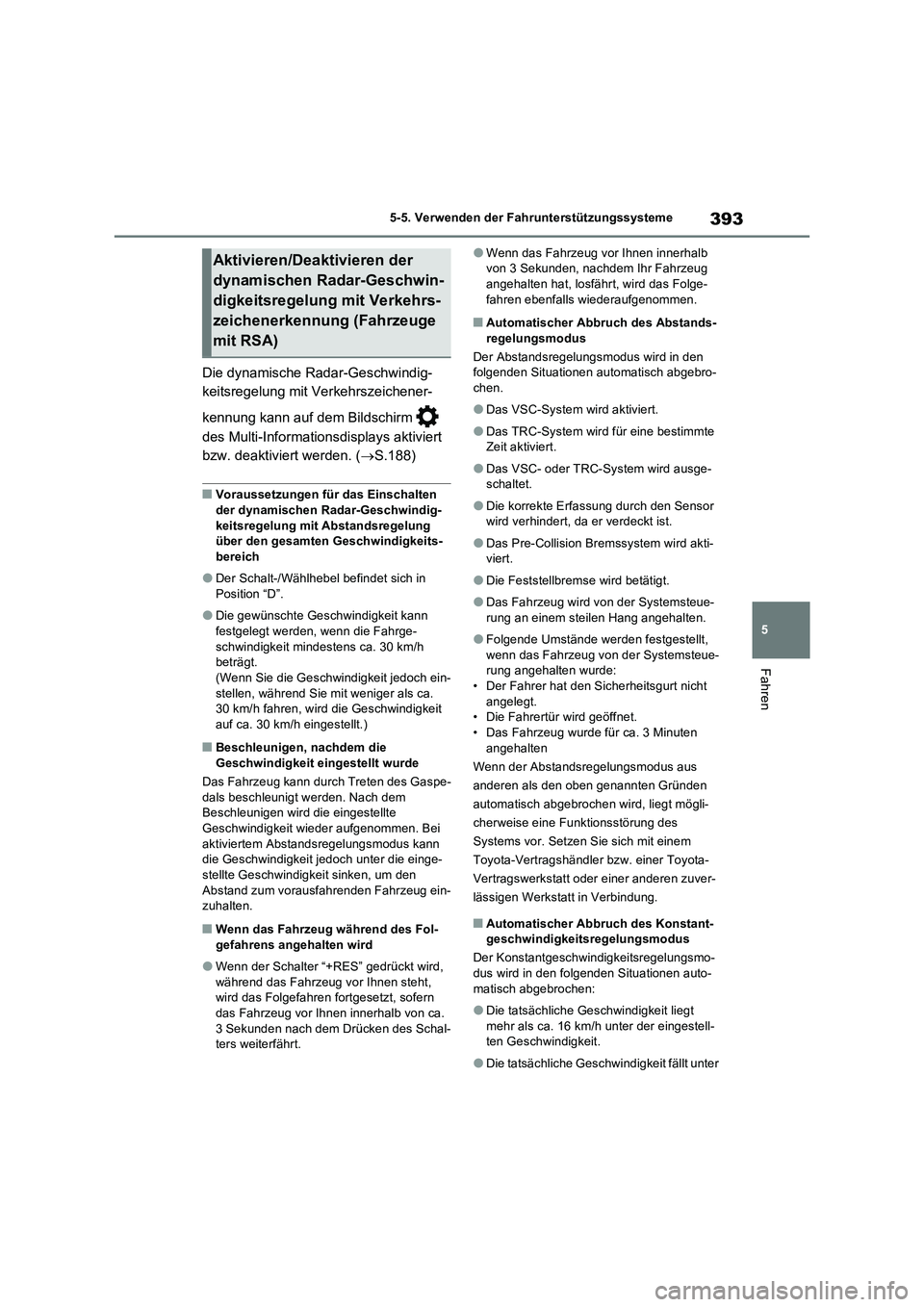

393
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrszeichener-
kennung kann auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.188)
QVoraussetzungen für das Einschalten
der dynamischen Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits-
bereich
ODer Schalt-/Wählhebel befindet sich in
Position “D”.
ODie gewünschte Geschwindigkeit kann
festgelegt werden, wenn die Fahrge-
schwindigkeit mindestens ca. 30 km/h
beträgt.
(Wenn Sie die Geschwindigkeit jedoch ein-
stellen, während Sie mit weniger als ca.
30 km/h fahren, wird die Geschwindigkeit
auf ca. 30 km/h eingestellt.)
QBeschleunigen, nachdem die
Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspe-
dals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte
Geschwindigkeit wieder aufgenommen. Bei
aktiviertem Abstandsregelungsmodus kann
die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den
Abstand zum vorausfahrenden Fahrzeug ein-
zuhalten.
QWenn das Fahrzeug während des Fol-
gefahrens angehalten wird
OWenn der Schalter “+RES” gedrückt wird,
während das Fahrzeug vor Ihnen steht,
wird das Folgefahren fortgesetzt, sofern
das Fahrzeug vor Ihnen innerhalb von ca.
3 Sekunden nach dem Drücken des Schal-
ters weiterfährt.
OWenn das Fahrzeug vor Ihnen innerhalb
von 3 Sekunden, nachdem Ihr Fahrzeug
angehalten hat, losfährt, wird das Folge-
fahren ebenfalls wiederaufgenommen.
QAutomatischer Abbruch des Abstands-
regelungsmodus
Der Abstandsregelungsmodus wird in den
folgenden Situationen automatisch abgebro-
chen.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
ODie korrekte Erfassung durch den Sensor
wird verhindert, da er verdeckt ist.
ODas Pre-Collision Bremssystem wird akti-
viert.
ODie Feststellbremse wird betätigt.
ODas Fahrzeug wird von der Systemsteue-
rung an einem steilen Hang angehalten.
OFolgende Umstände werden festgestellt,
wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht
angelegt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wurde für ca. 3 Minuten
angehalten
Wenn der Abstandsregelungsmodus aus
anderen als den oben genannten Gründen
automatisch abgebrochen wird, liegt mögli-
cherweise eine Funktionsstörung des
Systems vor. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
QAutomatischer Abbruch des Konstant-
geschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmo-
dus wird in den folgenden Situationen auto-
matisch abgebrochen:
ODie tatsächliche Geschwindigkeit liegt
mehr als ca. 16 km/h unter der eingestell-
ten Geschwindigkeit.
ODie tatsächliche Geschwindigkeit fällt unter
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennung (Fahrzeuge
mit RSA)

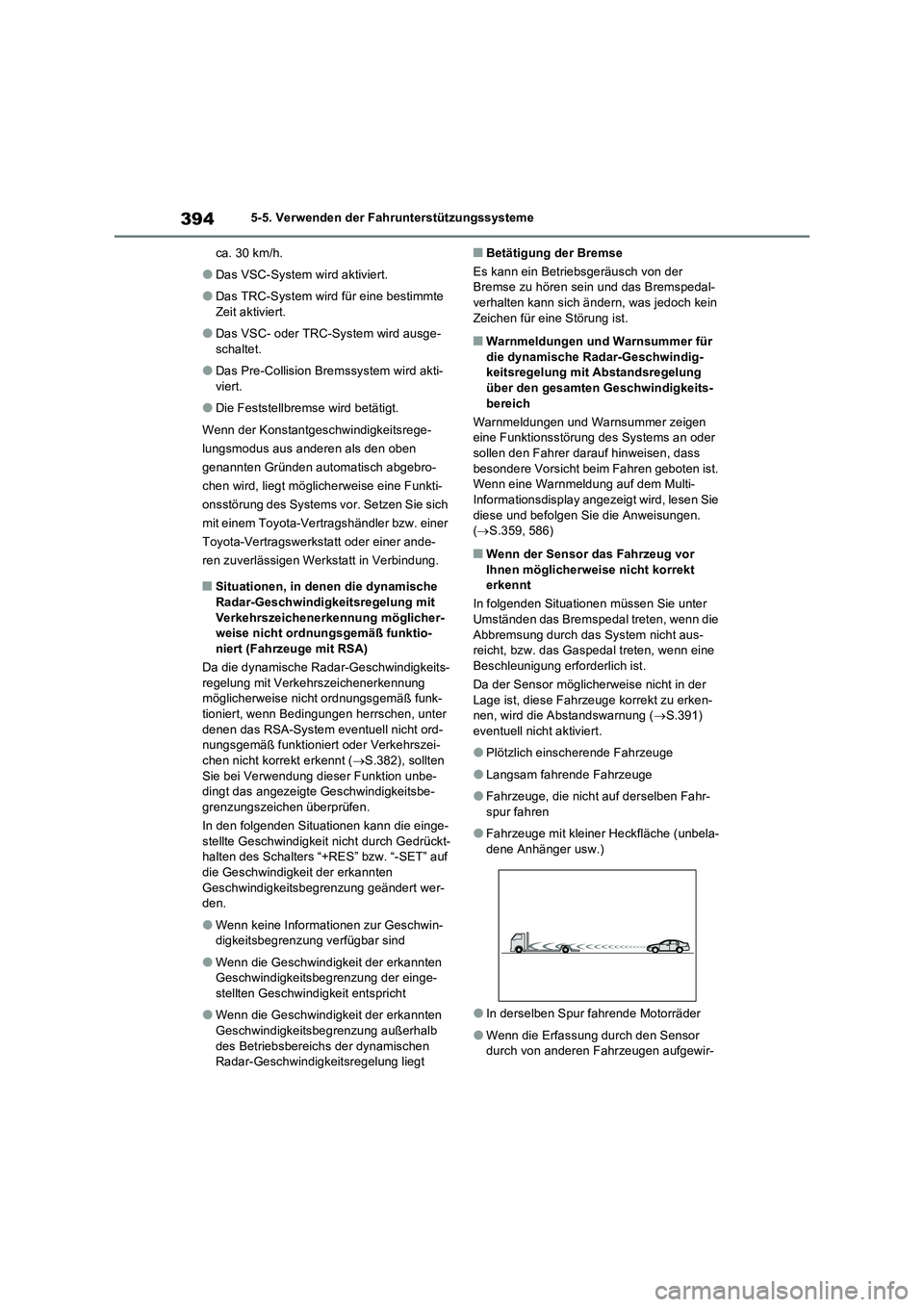

3945-5. Verwenden der Fahrunterstützungssysteme
ca. 30 km/h.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-schaltet.
ODas Pre-Collision Bremssystem wird akti-viert.
ODie Feststellbremse wird betätigt.
Wenn der Konstantgeschwindigkeitsrege-
lungsmodus aus anderen als den oben
genannten Gründen automatisch abgebro-
chen wird, liegt möglicherweise eine Funkti-
onsstörung des Systems vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
QSituationen, in denen die dynamische
Radar-Geschwindigkeitsregelung mit Verkehrszeichenerkennung möglicher-weise nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit RSA)
Da die dynamische Radar-Geschwindigkeits- regelung mit Verkehrszeichenerkennung möglicherweise nicht ordnungsgemäß funk-
tioniert, wenn Bedingungen herrschen, unter denen das RSA-System eventuell nicht ord-nungsgemäß funktioniert oder Verkehrszei-
chen nicht korrekt erkennt ( S.382), sollten Sie bei Verwendung dieser Funktion unbe-dingt das angezeigte Geschwindigkeitsbe-
grenzungszeichen überprüfen.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-halten des Schalters “+RES” bzw. “-SET” auf
die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung geändert wer-den.
OWenn keine Informationen zur Geschwin-digkeitsbegrenzung verfügbar sind
OWenn die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung der einge-
stellten Geschwindigkeit entspricht
OWenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung außerhalb des Betriebsbereichs der dynamischen Radar-Geschwindigkeitsregelung liegt
QBetätigung der Bremse
Es kann ein Betriebsgeräusch von der Bremse zu hören sein und das Bremspedal-verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
QWarnmeldungen und Warnsummer für die dynamische Radar-Geschwindig-keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits- bereich
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist. Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen. ( S.359, 586)
QWenn der Sensor das Fahrzeug vor
Ihnen möglicherweise nicht korrekt erkennt
In folgenden Situationen müssen Sie unter Umständen das Bremspedal treten, wenn die
Abbremsung durch das System nicht aus- reicht, bzw. das Gaspedal treten, wenn eine Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der
Lage ist, diese Fahrzeuge korrekt zu erken- nen, wird die Abstandswarnung ( S.391) eventuell nicht aktiviert.
OPlötzlich einscherende Fahrzeuge
OLangsam fahrende Fahrzeuge
OFahrzeuge, die nicht auf derselben Fahr-
spur fahren
OFahrzeuge mit kleiner Heckfläche (unbela-
dene Anhänger usw.)
OIn derselben Spur fahrende Motorräder
OWenn die Erfassung durch den Sensor durch von anderen Fahrzeugen aufgewir-

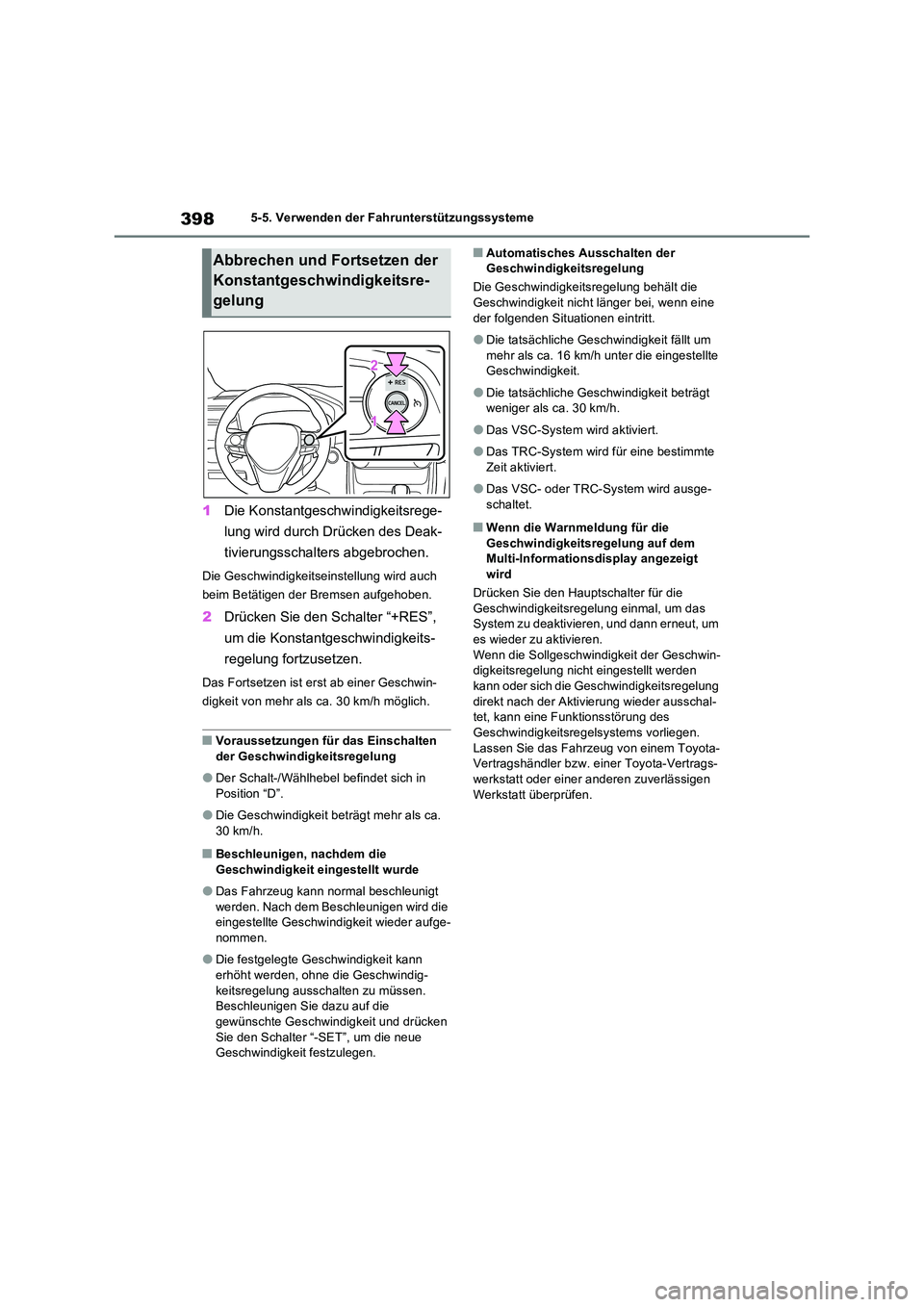

3985-5. Verwenden der Fahrunterstützungssysteme
1Die Konstantgeschwindigkeitsrege-
lung wird durch Drücken des Deak-
tivierungsschalters abgebrochen.
Die Geschwindigkeitseinstellung wird auch
beim Betätigen der Bremsen aufgehoben.
2 Drücken Sie den Schalter “+RES”,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwin-
digkeit von mehr als ca. 30 km/h möglich.
QVoraussetzungen für das Einschalten
der Geschwindigkeitsregelung
ODer Schalt-/Wählhebel befindet sich in
Position “D”.
ODie Geschwindigkeit beträgt mehr als ca.
30 km/h.
QBeschleunigen, nachdem die Geschwindigkeit eingestellt wurde
ODas Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die eingestellte Geschwindigkeit wieder aufge-
nommen.
ODie festgelegte Geschwindigkeit kann
erhöht werden, ohne die Geschwindig- keitsregelung ausschalten zu müssen. Beschleunigen Sie dazu auf die
gewünschte Geschwindigkeit und drücken Sie den Schalter “-SET”, um die neue Geschwindigkeit festzulegen.
QAutomatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
ODie tatsächliche Geschwindigkeit fällt um
mehr als ca. 16 km/h unter die eingestellte Geschwindigkeit.
ODie tatsächliche Geschwindigkeit beträgt weniger als ca. 30 km/h.
ODas VSC-System wird aktiviert.
ODas TRC-System wird für eine bestimmte
Zeit aktiviert.
ODas VSC- oder TRC-System wird ausge-
schaltet.
QWenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Informationsdisplay angezeigt
wird
Drücken Sie den Hauptschalter für die Geschwindigkeitsregelung einmal, um das System zu deaktivieren, und dann erneut, um
es wieder zu aktivieren. Wenn die Sollgeschwindigkeit der Geschwin-digkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder ausschal-tet, kann eine Funktionsstörung des
Geschwindigkeitsregelsystems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Abbrechen und Fortsetzen der
Konstantgeschwindigkeitsre-
gelung

4005-5. Verwenden der Fahrunterstützungssysteme
2Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
1 Der Geschwindigkeitsbegrenzer
wird durch Drücken des Deaktivie-
rungsschalters deaktiviert.
2 Drücken Sie den Schalter “+RES”,
um den Geschwindigkeitsbegrenzer
wieder zu aktivieren.
QEinstellen der Geschwindigkeit
Wenn Sie den Schalter “-SET” drücken, wäh- rend das Fahrzeug steht oder mit maximal 30 km/h gefahren wird, wird die Geschwin-
digkeit auf 30 km/h festgelegt.
QÜberschreiten der festgelegten Geschwindigkeit
In den folgenden Situationen wird die einge- stellte Geschwindigkeit überschritten und die
Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
OWenn das Gaspedal durchgetreten wird
OBei einer Bergabfahrt (es ertönt außerdem
ein Warnsummer)
QAutomatische Deaktivierung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird auto- matisch aufgehoben, wenn die Geschwindig-
keitsregelung aktiviert wird.
QWenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und “Fehlfunktion des Geschwindig-
keitsbegrenzers Bitte Händler kontak- tieren” angezeigt wird
Schalten Sie das Hybridsystem aus und star- ten Sie es dann erneut. Stellen Sie nach dem
erneuten Starten des Hybridsystems den Geschwindigkeitsbegrenzer ein.Wenn Sie den Geschwindigkeitsbegrenzer
nicht einstellen können, liegt möglicherweise eine Funktionsstörung des Geschwindig-keitsbegrenzungssystems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
Deaktivieren und erneutes Akti-
vieren des Geschwindigkeits-
begrenzers

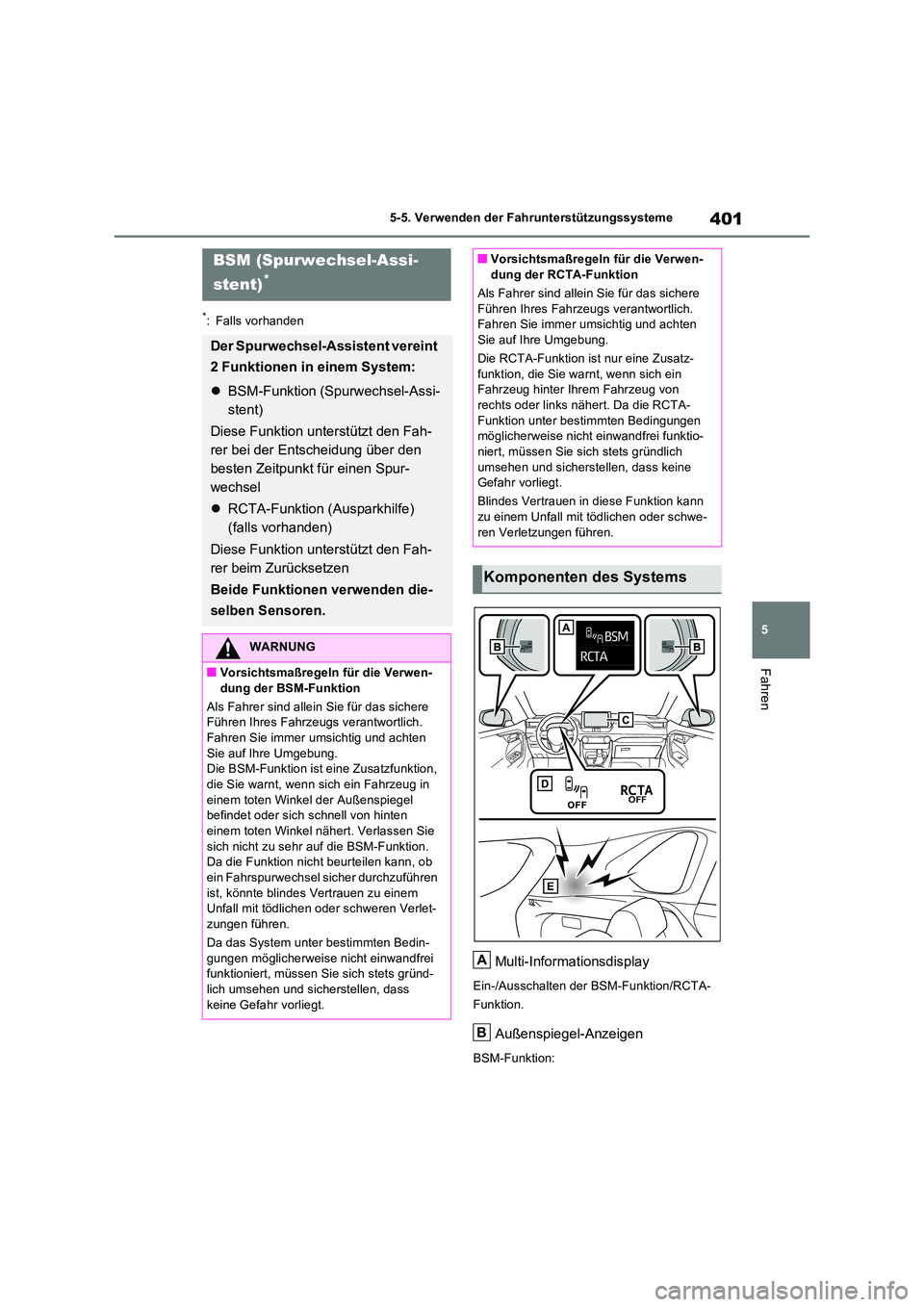

401
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
 BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
 RCTA-Funktion (Ausparkhilfe)
(falls vorhanden)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
QVorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.Die BSM-Funktion ist eine Zusatzfunktion,
die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel befindet oder sich schnell von hinten
einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion. Da die Funktion nicht beurteilen kann, ob
ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem Unfall mit tödlichen oder schweren Verlet-
zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei funktioniert, müssen Sie sich stets gründ-
lich umsehen und sicherstellen, dass keine Gefahr vorliegt.
QVorsichtsmaßregeln für die Verwen-dung der RCTA-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine Zusatz-
funktion, die Sie warnt, wenn sich ein Fahrzeug hinter Ihrem Fahrzeug von rechts oder links nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen möglicherweise nicht einwandfrei funktio-niert, müssen Sie sich stets gründlich
umsehen und sicherstellen, dass keine Gefahr vorliegt.
Blindes Vertrauen in diese Funktion kann zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen.
Komponenten des Systems
A
B
