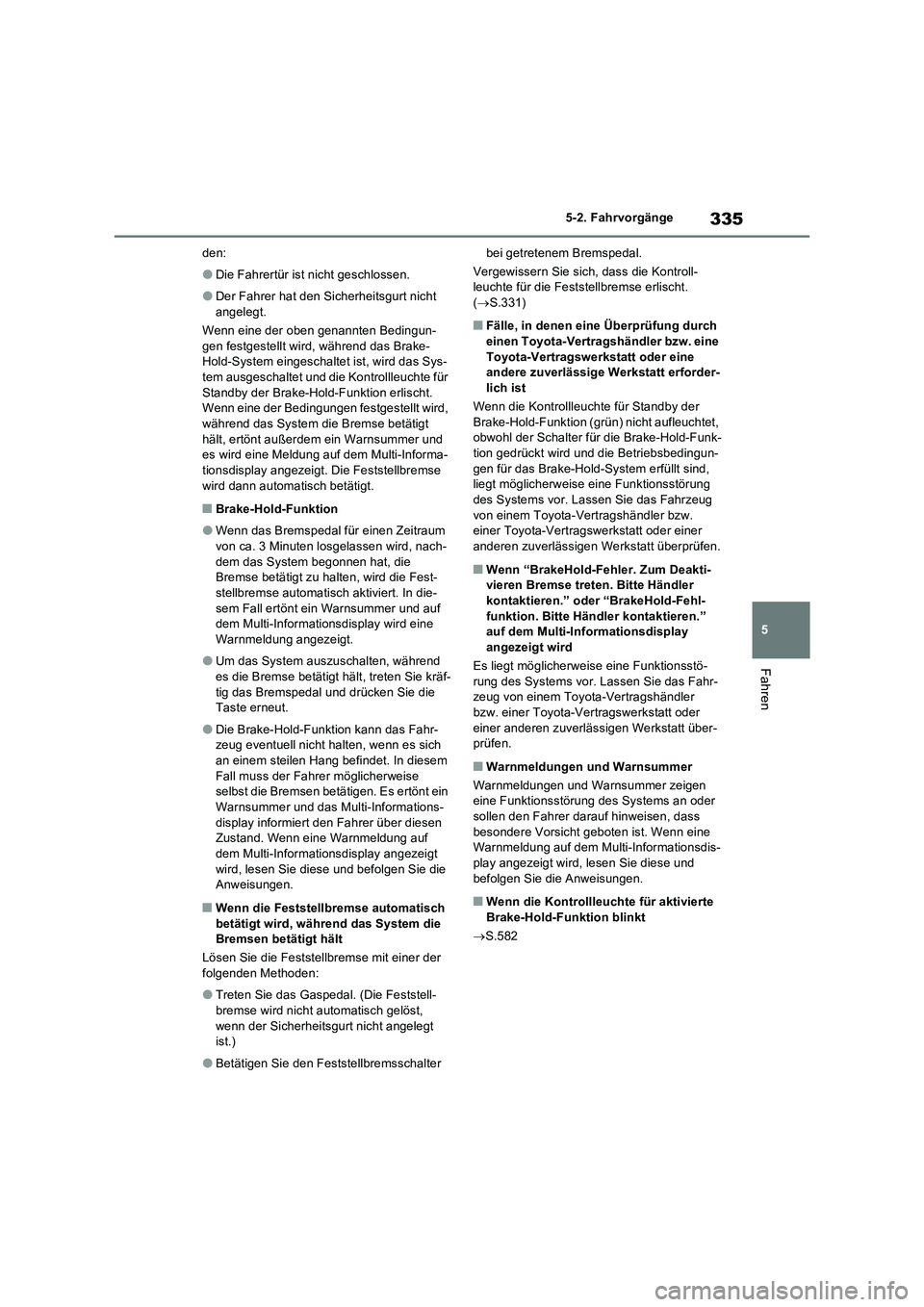

335
5 5-2. Fahrvorgänge
Fahren
den:
ODie Fahrertür ist nicht geschlossen.
ODer Fahrer hat den Sicherheitsgurt nicht
angelegt.
Wenn eine der oben genannten Bedingun-
gen festgestellt wird, während das Brake-
Hold-System eingeschaltet ist, wird das Sys-
tem ausgeschaltet und die Kontrollleuchte für
Standby der Brake-Hold-Funktion erlischt.
Wenn eine der Bedingungen festgestellt wird,
während das System die Bremse betätigt
hält, ertönt außerdem ein Warnsummer und
es wird eine Meldung auf dem Multi-Informa-
tionsdisplay angezeigt. Die Feststellbremse
wird dann automatisch betätigt.
QBrake-Hold-Funktion
OWenn das Bremspedal für einen Zeitraum
von ca. 3 Minuten losgelassen wird, nach-
dem das System begonnen hat, die
Bremse betätigt zu halten, wird die Fest-
stellbremse automatisch aktiviert. In die-
sem Fall ertönt ein Warnsummer und auf
dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
OUm das System auszuschalten, während
es die Bremse betätigt hält, treten Sie kräf-
tig das Bremspedal und drücken Sie die
Taste erneut.
ODie Brake-Hold-Funktion kann das Fahr-
zeug eventuell nicht halten, wenn es sich
an einem steilen Hang befindet. In diesem
Fall muss der Fahrer möglicherweise
selbst die Bremsen betätigen. Es ertönt ein
Warnsummer und das Multi-Informations-
display informiert den Fahrer über diesen
Zustand. Wenn eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie die
Anweisungen.
QWenn die Feststellbremse automatisch
betätigt wird, während das System die
Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der
folgenden Methoden:
OTreten Sie das Gaspedal. (Die Feststell-
bremse wird nicht automatisch gelöst,
wenn der Sicherheitsgurt nicht angelegt
ist.)
OBetätigen Sie den Feststellbremsschalter bei getretenem Bremspedal.
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse erlischt.
(S.331)
QFälle, in denen eine Überprüfung durch
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere zuverlässige Werkstatt erforder-
lich ist
Wenn die Kontrollleuchte für Standby der
Brake-Hold-Funktion (grün) nicht aufleuchtet,
obwohl der Schalter für die Brake-Hold-Funk-
tion gedrückt wird und die Betriebsbedingun-
gen für das Brake-Hold-System erfüllt sind,
liegt möglicherweise eine Funktionsstörung
des Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
QWenn “BrakeHold-Fehler. Zum Deakti-
vieren Bremse treten. Bitte Händler
kontaktieren.” oder “BrakeHold-Fehl-
funktion. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QWarnmeldungen und Warnsummer
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht geboten ist. Wenn eine
Warnmeldung auf dem Multi-Informationsdis-
play angezeigt wird, lesen Sie diese und
befolgen Sie die Anweisungen.
QWenn die Kontrollleuchte für aktivierte
Brake-Hold-Funktion blinkt
S.582

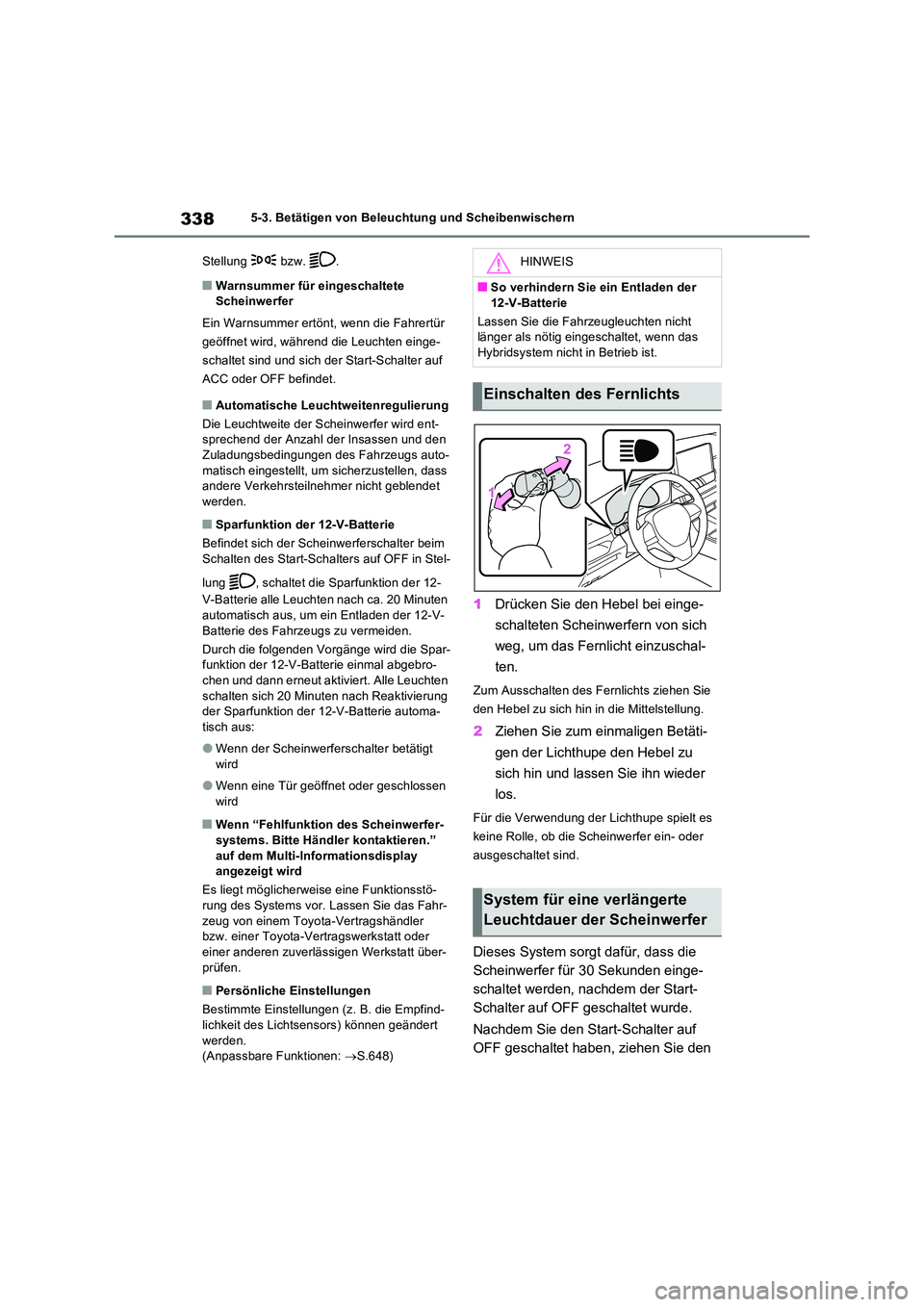

3385-3. Betätigen von Beleuchtung und Scheibenwischern
Stellung bzw. .
QWarnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn die Fahrertür
geöffnet wird, während die Leuchten einge-
schaltet sind und sich der Start-Schalter auf
ACC oder OFF befindet.
QAutomatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs auto-
matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.
QSparfunktion der 12-V-Batterie
Befindet sich der Scheinwerferschalter beim
Schalten des Start-Schalters auf OFF in Stel-
lung , schaltet die Sparfunktion der 12-
V-Batterie alle Leuchten nach ca. 20 Minuten automatisch aus, um ein Entladen der 12-V-
Batterie des Fahrzeugs zu vermeiden.
Durch die folgenden Vorgänge wird die Spar- funktion der 12-V-Batt erie einmal abgebro- chen und dann erneut aktiviert. Alle Leuchten
schalten sich 20 Minuten nach Reaktivierung der Sparfunktion der 12-V-Batterie automa-tisch aus:
OWenn der Scheinwerferschalter betätigt wird
OWenn eine Tür geöffnet oder geschlossen wird
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind- lichkeit des Lichts ensors) können geändert
werden. (Anpassbare Funktionen: S.648)
1Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Start-
Schalter auf OFF geschaltet wurde.
Nachdem Sie den Start-Schalter auf
OFF geschaltet haben, ziehen Sie den
HINWEIS
QSo verhindern Sie ein Entladen der
12-V-Batterie
Lassen Sie die Fahrzeugleuchten nicht länger als nötig eingeschaltet, wenn das Hybridsystem nicht in Betrieb ist.
Einschalten des Fernlichts
System für eine verlängerte
Leuchtdauer der Scheinwerfer

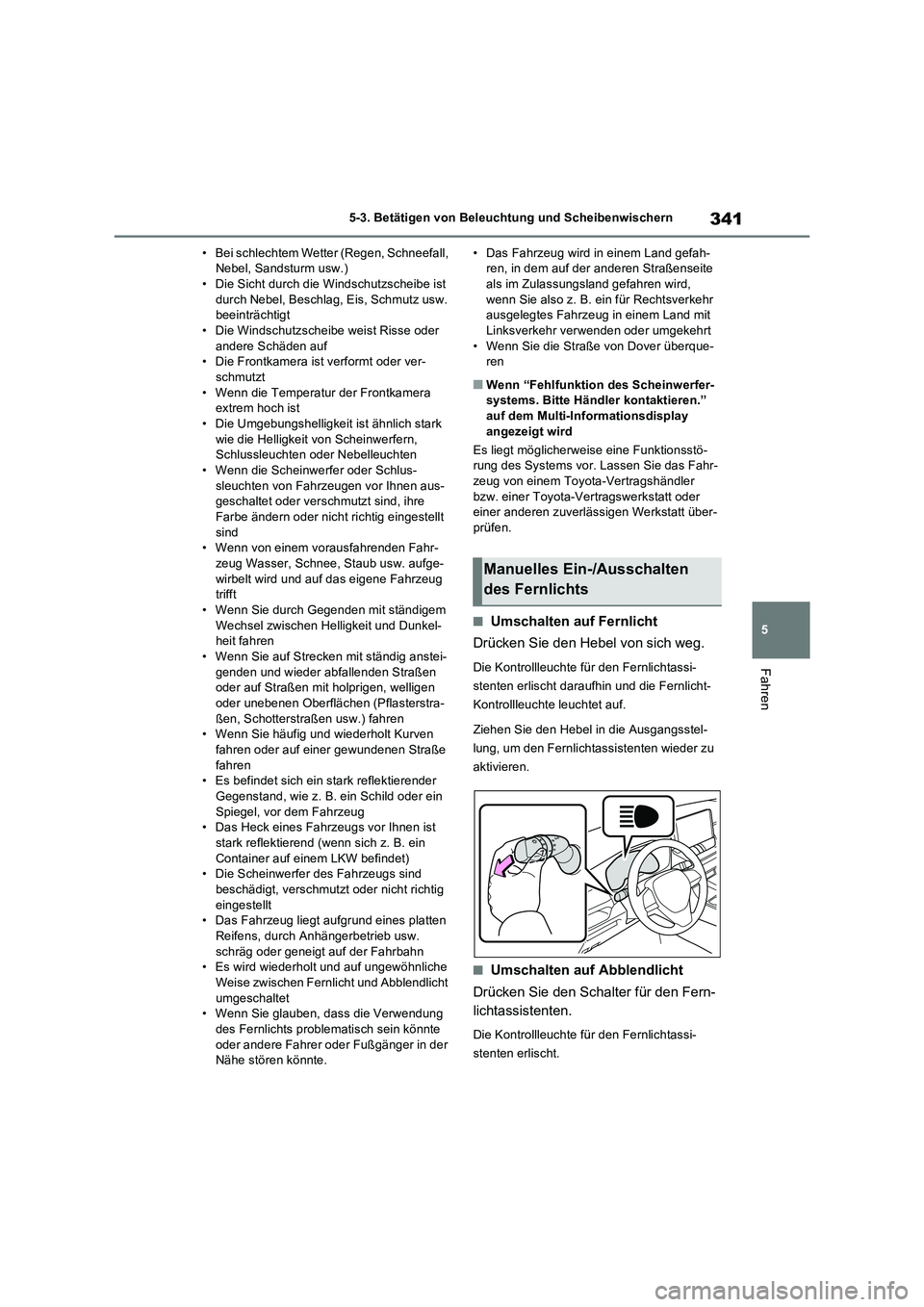

341
5 5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
• Bei schlechtem Wetter (Regen, Schneefall,
Nebel, Sandsturm usw.)
• Die Sicht durch die Windschutzscheibe ist
durch Nebel, Beschlag, Eis, Schmutz usw.
beeinträchtigt
• Die Windschutzscheibe weist Risse oder
andere Schäden auf
• Die Frontkamera ist verformt oder ver-
schmutzt
• Wenn die Temperatur der Frontkamera
extrem hoch ist
• Die Umgebungshelligkeit ist ähnlich stark
wie die Helligkeit von Scheinwerfern,
Schlussleuchten oder Nebelleuchten
• Wenn die Scheinwerfer oder Schlus-
sleuchten von Fahrzeugen vor Ihnen aus-
geschaltet oder verschmutzt sind, ihre
Farbe ändern oder nicht richtig eingestellt
sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug
trifft
• Wenn Sie durch Gegenden mit ständigem
Wechsel zwischen Helligkeit und Dunkel-
heit fahren
• Wenn Sie auf Strecken mit ständig anstei-
genden und wieder abfallenden Straßen
oder auf Straßen mit holprigen, welligen
oder unebenen Oberflächen (Pflasterstra-
ßen, Schotterstraßen usw.) fahren
• Wenn Sie häufig und wiederholt Kurven
fahren oder auf einer gewundenen Straße
fahren
• Es befindet sich ein stark reflektierender
Gegenstand, wie z. B. ein Schild oder ein
Spiegel, vor dem Fahrzeug
• Das Heck eines Fahrzeugs vor Ihnen ist
stark reflektierend (wenn sich z. B. ein
Container auf einem LKW befindet)
• Die Scheinwerfer des Fahrzeugs sind
beschädigt, verschmutzt oder nicht richtig
eingestellt
• Das Fahrzeug liegt aufgrund eines platten
Reifens, durch Anhängerbetrieb usw.
schräg oder geneigt auf der Fahrbahn
• Es wird wiederholt und auf ungewöhnliche
Weise zwischen Fernlicht und Abblendlicht
umgeschaltet
• Wenn Sie glauben, dass die Verwendung
des Fernlichts problematisch sein könnte
oder andere Fahrer oder Fußgänger in der
Nähe stören könnte.• Das Fahrzeug wird in einem Land gefah-
ren, in dem auf der anderen Straßenseite
als im Zulassungsland gefahren wird,
wenn Sie also z. B. ein für Rechtsverkehr
ausgelegtes Fahrzeug in einem Land mit
Linksverkehr verwenden oder umgekehrt
• Wenn Sie die Straße von Dover überque-
ren
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QUmschalten auf Fernlicht
Drücken Sie den Hebel von sich weg.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt daraufhin und die Fernlicht-
Kontrollleuchte leuchtet auf.
Ziehen Sie den Hebel in die Ausgangsstel-
lung, um den Fernlichtassistenten wieder zu
aktivieren.
QUmschalten auf Abblendlicht
Drücken Sie den Schalter für den Fern-
lichtassistenten.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt.
Manuelles Ein-/Ausschalten
des Fernlichts

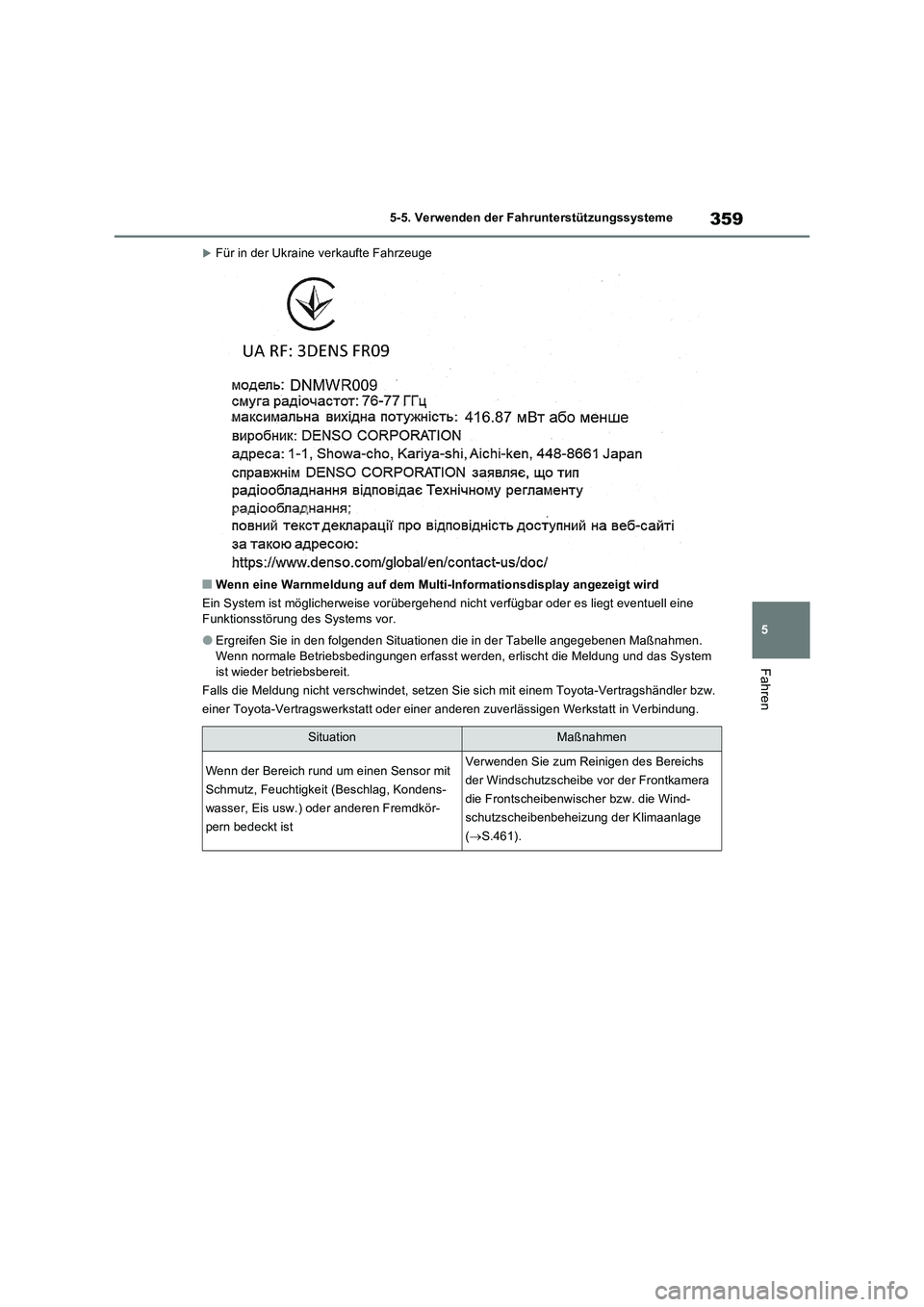

359
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Für in der Ukraine verkaufte Fahrzeuge
QWenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
OErgreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und das System
ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
SituationMaßnahmen
Wenn der Bereich rund um einen Sensor mit
Schmutz, Feuchtigkeit (Beschlag, Kondens-
wasser, Eis usw.) oder anderen Fremdkör-
pern bedeckt istVerwenden Sie zum Reinigen des Bereichs
der Windschutzscheibe vor der Frontkamera
die Frontscheibenwischer bzw. die Wind-
schutzscheibenbeheizung der Klimaanlage
(S.461).

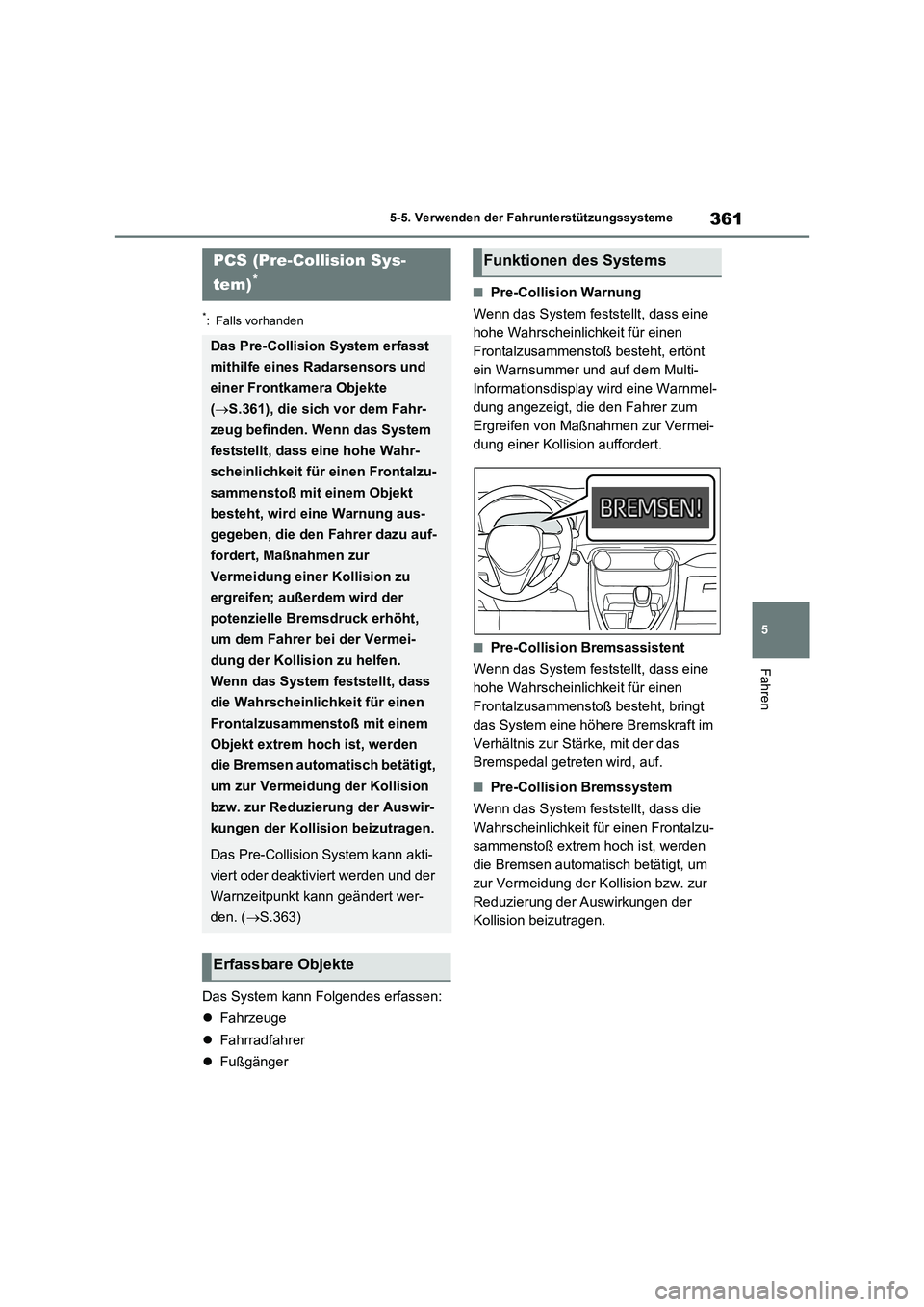

361
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Das System kann Folgendes erfassen:
Fahrzeuge
Fahrradfahrer
Fußgänger
QPre-Collision Warnung
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, ertönt
ein Warnsummer und auf dem Multi-
Informationsdisplay wird eine Warnmel-
dung angezeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Vermei-
dung einer Kollision auffordert.
QPre-Collision Bremsassistent
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt
das System eine höhere Bremskraft im
Verhältnis zur Stärke, mit der das
Bremspedal getreten wird, auf.
QPre-Collision Bremssystem
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß extrem hoch ist, werden
die Bremsen automatisch betätigt, um
zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der
Kollision beizutragen.
PCS (Pre-Collision Sys-
tem)
*
Das Pre-Collision System erfasst
mithilfe eines Radarsensors und
einer Frontkamera Objekte
(S.361), die sich vor dem Fahr-
zeug befinden. Wenn das System
feststellt, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzu-
sammenstoß mit einem Objekt
besteht, wird eine Warnung aus-
gegeben, die den Fahrer dazu auf-
fordert, Maßnahmen zur
Vermeidung einer Kollision zu
ergreifen; außerdem wird der
potenzielle Bremsdruck erhöht,
um dem Fahrer bei der Vermei-
dung der Kollision zu helfen.
Wenn das System feststellt, dass
die Wahrscheinlichkeit für einen
Frontalzusammenstoß mit einem
Objekt extrem hoch ist, werden
die Bremsen automatisch betätigt,
um zur Vermeidung der Kollision
bzw. zur Reduzierung der Auswir-
kungen der Kollision beizutragen.
Das Pre-Collision System kann akti-
viert oder deaktiviert werden und der
Warnzeitpunkt kann geändert wer-
den. (S.363)
Erfassbare Objekte
Funktionen des Systems

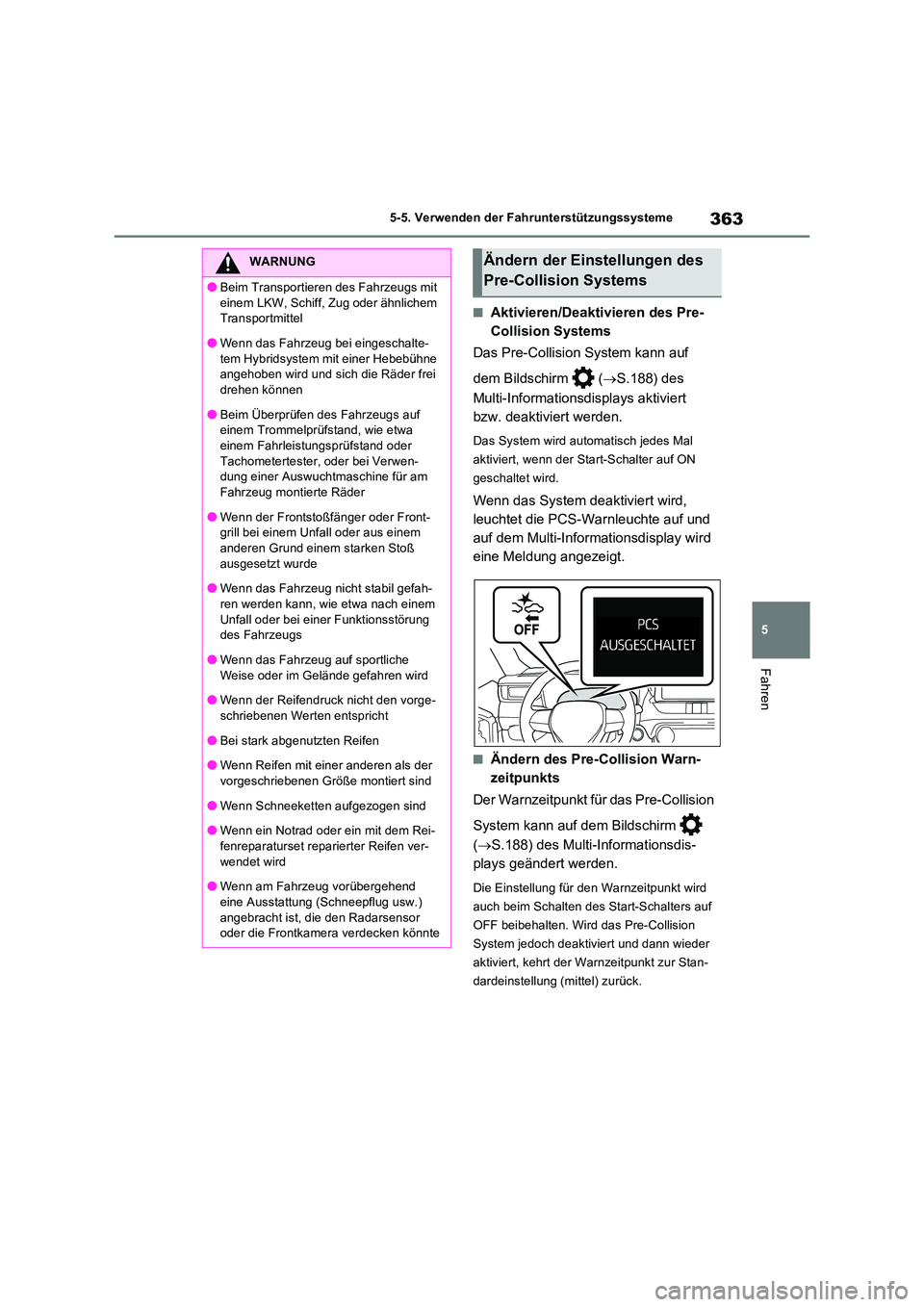

363
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
QAktivieren/Deaktivieren des Pre-
Collision Systems
Das Pre-Collision System kann auf
dem Bildschirm ( S.188) des
Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden.
Das System wird automatisch jedes Mal
aktiviert, wenn der Start-Schalter auf ON
geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
QÄndern des Pre-Collision Warn-
zeitpunkts
Der Warnzeitpunkt für das Pre-Collision
System kann auf dem Bildschirm
( S.188) des Multi-Informationsdis-
plays geändert werden.
Die Einstellung für den Warnzeitpunkt wird
auch beim Schalten des Start-Schalters auf
OFF beibehalten. Wird das Pre-Collision
System jedoch deaktiviert und dann wieder
aktiviert, kehrt der Warnzeitpunkt zur Stan-
dardeinstellung (mittel) zurück.
WARNUNG
OBeim Transportieren des Fahrzeugs mit
einem LKW, Schiff, Zug oder ähnlichem Transportmittel
OWenn das Fahrzeug bei eingeschalte-
tem Hybridsystem mit einer Hebebühne angehoben wird und sich die Räder frei drehen können
OBeim Überprüfen des Fahrzeugs auf einem Trommelprüfstand, wie etwa einem Fahrleistungsprüfstand oder
Tachometertester, oder bei Verwen- dung einer Auswuchtmaschine für am Fahrzeug montierte Räder
OWenn der Frontstoßfänger oder Front-grill bei einem Unfall oder aus einem anderen Grund einem starken Stoß
ausgesetzt wurde
OWenn das Fahrzeug nicht stabil gefah- ren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
OWenn das Fahrzeug auf sportliche
Weise oder im Gelände gefahren wird
OWenn der Reifendruck nicht den vorge-
schriebenen Werten entspricht
OBei stark abgenutzten Reifen
OWenn Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind
OWenn Schneeketten aufgezogen sind
OWenn ein Notrad oder ein mit dem Rei-
fenreparaturset reparierter Reifen ver- wendet wird
OWenn am Fahrzeug vorübergehend
eine Ausstattung (Schneepflug usw.) angebracht ist, die den Radarsensor oder die Frontkamera verdecken könnte
Ändern der Einstellungen des
Pre-Collision Systems

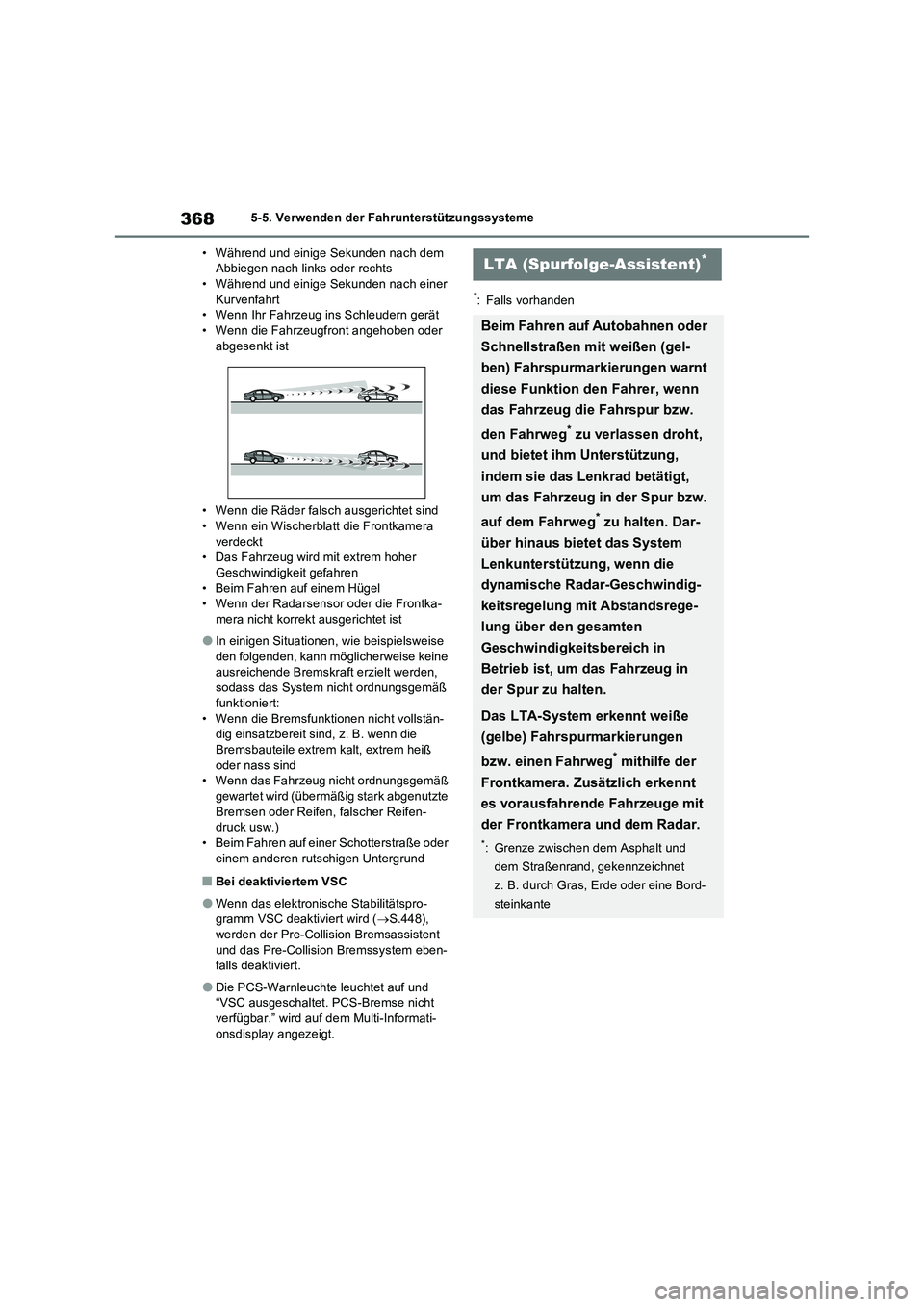

3685-5. Verwenden der Fahrunterstützungssysteme
• Während und einige Sekunden nach dem
Abbiegen nach links oder rechts
• Während und einige Sekunden nach einer
Kurvenfahrt
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn die Fahrzeugfront angehoben oder
abgesenkt ist
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt die Frontkamera
verdeckt
• Das Fahrzeug wird mit extrem hoher
Geschwindigkeit gefahren
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder die Frontka-
mera nicht korrekt ausgerichtet ist
OIn einigen Situationen, wie beispielsweise
den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden,
sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollstän-
dig einsatzbereit sind, z. B. wenn die
Bremsbauteile extrem kalt, extrem heiß
oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß
gewartet wird (übermäßig stark abgenutzte
Bremsen oder Reifen, falscher Reifen-
druck usw.)
• Beim Fahren auf einer Schotterstraße oder
einem anderen rutschigen Untergrund
QBei deaktiviertem VSC
OWenn das elektronische Stabilitätspro-
gramm VSC deaktiviert wird (S.448),
werden der Pre-Collision Bremsassistent
und das Pre-Collision Bremssystem eben-
falls deaktiviert.
ODie PCS-Warnleuchte leuchtet auf und
“VSC ausgeschaltet. PCS-Bremse nicht
verfügbar.” wird auf dem Multi-Informati-
onsdisplay angezeigt.
*: Falls vorhanden
LTA (Spurfolge-Assistent)*
Beim Fahren auf Autobahnen oder
Schnellstraßen mit weißen (gel-
ben) Fahrspurmarkierungen warnt
diese Funktion den Fahrer, wenn
das Fahrzeug die Fahrspur bzw.
den Fahrweg
* zu verlassen droht,
und bietet ihm Unterstützung,
indem sie das Lenkrad betätigt,
um das Fahrzeug in der Spur bzw.
auf dem Fahrweg
* zu halten. Dar-
über hinaus bietet das System
Lenkunterstützung, wenn die
dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich in
Betrieb ist, um das Fahrzeug in
der Spur zu halten.
Das LTA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
bzw. einen Fahrweg
* mithilfe der
Frontkamera. Zusätzlich erkennt
es vorausfahrende Fahrzeuge mit
der Frontkamera und dem Radar.
*: Grenze zwischen dem Asphalt und
dem Straßenrand, gekennzeichnet
z. B. durch Gras, Erde oder eine Bord-
steinkante

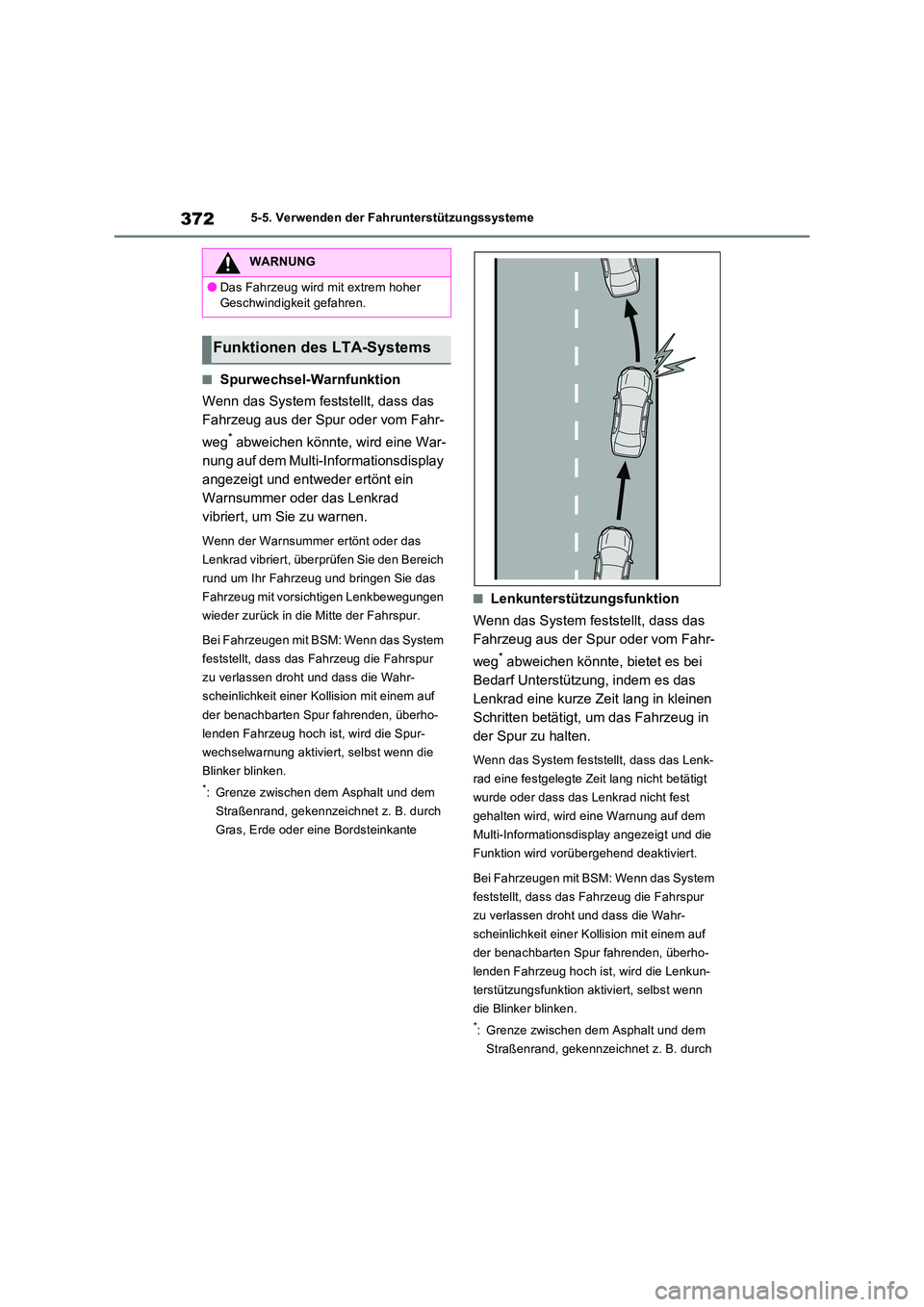

3725-5. Verwenden der Fahrunterstützungssysteme
QSpurwechsel-Warnfunktion
Wenn das System feststellt, dass das
Fahrzeug aus der Spur oder vom Fahr-
weg* abweichen könnte, wird eine War-
nung auf dem Multi-Informationsdisplay
angezeigt und entweder ertönt ein
Warnsummer oder das Lenkrad
vibriert, um Sie zu warnen.
Wenn der Warnsummer ertönt oder das
Lenkrad vibriert, überprüfen Sie den Bereich
rund um Ihr Fahrzeug und bringen Sie das
Fahrzeug mit vorsichtigen Lenkbewegungen
wieder zurück in die Mitte der Fahrspur.
Bei Fahrzeugen mit BSM: Wenn das System
feststellt, dass das Fahrzeug die Fahrspur
zu verlassen droht und dass die Wahr-
scheinlichkeit einer Kollision mit einem auf
der benachbarten Spur fahrenden, überho-
lenden Fahrzeug hoch ist, wird die Spur-
wechselwarnung aktiviert, selbst wenn die
Blinker blinken.
*: Grenze zwischen dem Asphalt und dem
Straßenrand, gekennzeichnet z. B. durch
Gras, Erde oder eine Bordsteinkante
QLenkunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug aus der Spur oder vom Fahr-
weg* abweichen könnte, bietet es bei
Bedarf Unterstützung, indem es das
Lenkrad eine kurze Zeit lang in kleinen
Schritten betätigt, um das Fahrzeug in
der Spur zu halten.
Wenn das System feststellt, dass das Lenk-
rad eine festgelegte Zeit lang nicht betätigt
wurde oder dass das Lenkrad nicht fest
gehalten wird, wird eine Warnung auf dem
Multi-Informationsdisplay angezeigt und die
Funktion wird vorübergehend deaktiviert.
Bei Fahrzeugen mit BSM: Wenn das System
feststellt, dass das Fahrzeug die Fahrspur
zu verlassen droht und dass die Wahr-
scheinlichkeit einer Kollision mit einem auf
der benachbarten Spur fahrenden, überho-
lenden Fahrzeug hoch ist, wird die Lenkun-
terstützungsfunktion aktiviert, selbst wenn
die Blinker blinken.
*: Grenze zwischen dem Asphalt und dem
Straßenrand, gekennzeichnet z. B. durch
WARNUNG
ODas Fahrzeug wird mit extrem hoher
Geschwindigkeit gefahren.
Funktionen des LTA-Systems
