2021 TOYOTA RAV4 PHEV alarm

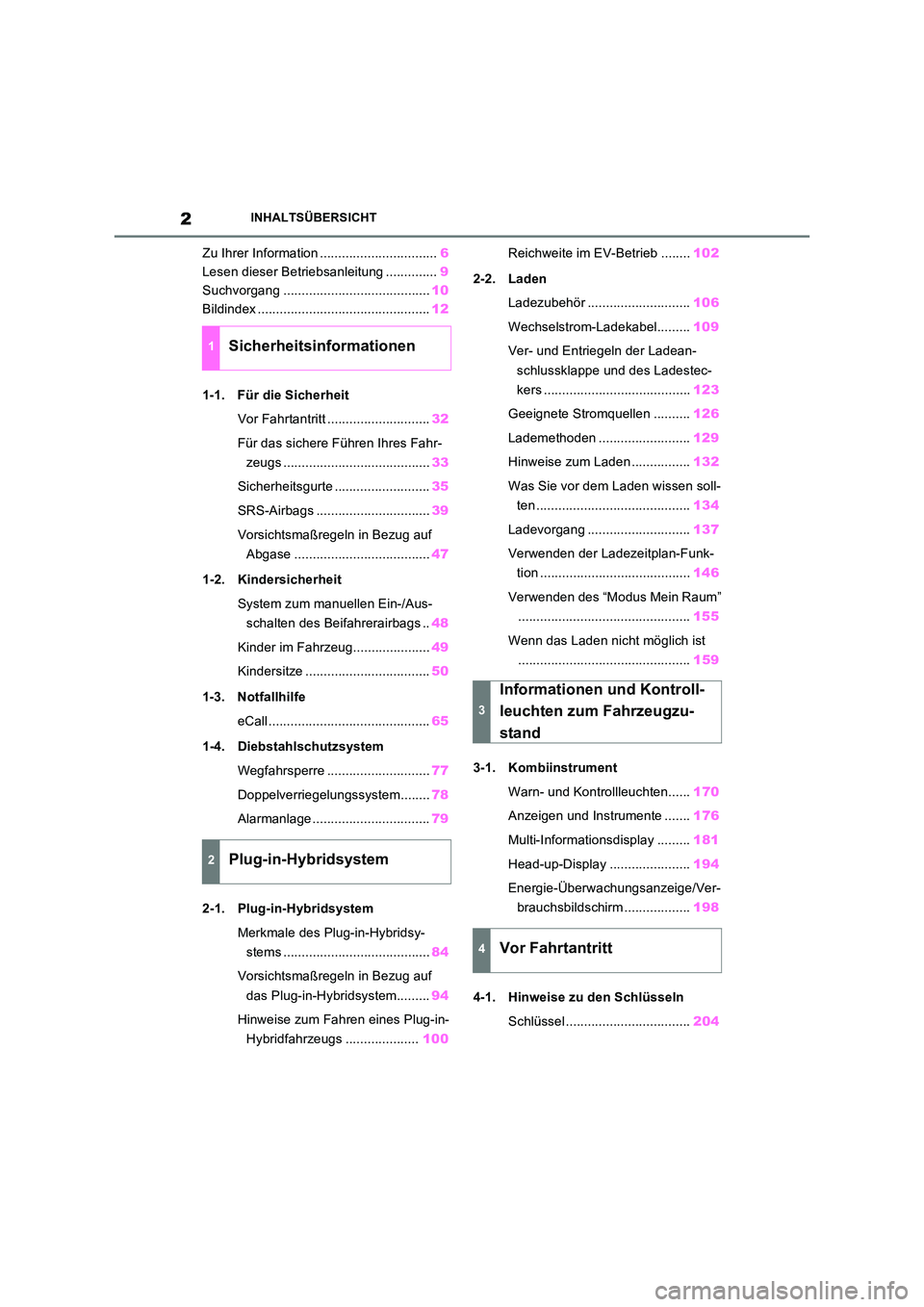

2INHALTSÜBERSICHT
Zu Ihrer Information ................................6
Lesen dieser Betriebsanleitung .............. 9
Suchvorgang ........................................ 10
Bildindex ............................................... 12
1-1. Für die Sicherheit
Vor Fahrtantritt ............................ 32
Für das sichere Führen Ihres Fahr-
zeugs ........................................ 33
Sicherheitsgurte .......................... 35
SRS-Airbags ............................... 39
Vorsichtsmaßregeln in Bezug auf
Abgase ..................................... 47
1-2. Kindersicherheit
System zum manuellen Ein-/Aus-
schalten des Beifahrerairbags .. 48
Kinder im Fahrzeug..................... 49
Kindersitze .................................. 50
1-3. Notfallhilfe
eCall ............................................ 65
1-4. Diebstahlschutzsystem
Wegfahrsperre ............................ 77
Doppelverriegelungssystem........ 78
Alarmanlage ................................ 79
2-1. Plug-in-Hybridsystem
Merkmale des Plug-in-Hybridsy-
stems ........................................ 84
Vorsichtsmaßregeln in Bezug auf
das Plug-in-Hybridsystem......... 94
Hinweise zum Fahren eines Plug-in-
Hybridfahrzeugs .................... 100
Reichweite im EV-Betrieb ........ 102
2-2. Laden
Ladezubehör ............................ 106
Wechselstrom-Ladekabel......... 109
Ver- und Entriegeln der Ladean-
schlussklappe und des Ladestec-
kers ........................................ 123
Geeignete Stromquellen .......... 126
Lademethoden ......................... 129
Hinweise zum Laden ................ 132
Was Sie vor dem Laden wissen soll-
ten .......................................... 134
Ladevorgang ............................ 137
Verwenden der Ladezeitplan-Funk-
tion ......................................... 146
Verwenden des “Modus Mein Raum”
............................................... 155
Wenn das Laden nicht möglich ist
............................................... 159
3-1. Kombiinstrument
Warn- und Kontrollleuchten...... 170
Anzeigen und Instrumente ....... 176
Multi-Informationsdisplay ......... 181
Head-up-Display ...................... 194
Energie-Überwachungsanzeige/Ver-
brauchsbildschirm .................. 198

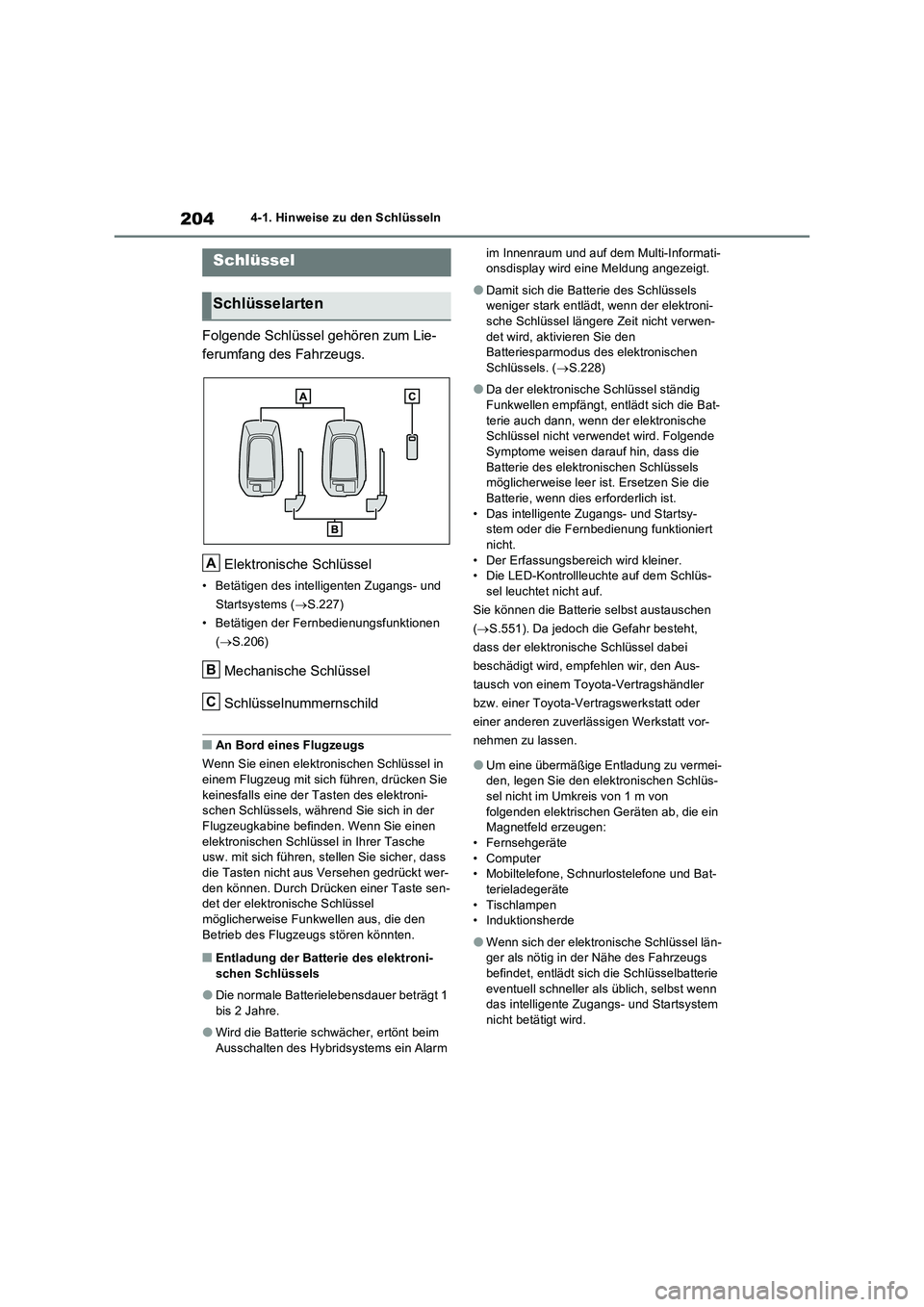

4-1. Hinweise zu den Schlüsseln
Schlüssel .................................. 204
1Sicherheitsinformationen
2Plug-in-Hybridsystem
3
Informationen und Kontroll-
leuchten zum Fahrzeugzu-
stand
4Vor Fahrtantritt

1
31
1
Sicherheitsinformationen
Sicherheitsinformationen
1-1. Für die Sicherheit
Vor Fahrtantritt.......................... 32
Für das sichere Führen Ihres Fahr-
zeugs...................................... 33
Sicherheitsgurte........................ 35
SRS-Airbags ............................. 39
Vorsichtsmaßregeln in Bezug auf
Abgase ................................... 47
1-2. Kindersicherheit
System zum manuellen Ein-/Aus-
schalten des Beifahrerairbags 48
Kinder im Fahrzeug .................. 49
Kindersitze ................................ 50
1-3. Notfallhilfe
eCall ......................................... 65
1-4. Diebstahlschutzsystem
Wegfahrsperre .......................... 77
Doppelverriegelungssystem ..... 78
Alarmanlage ............................. 79

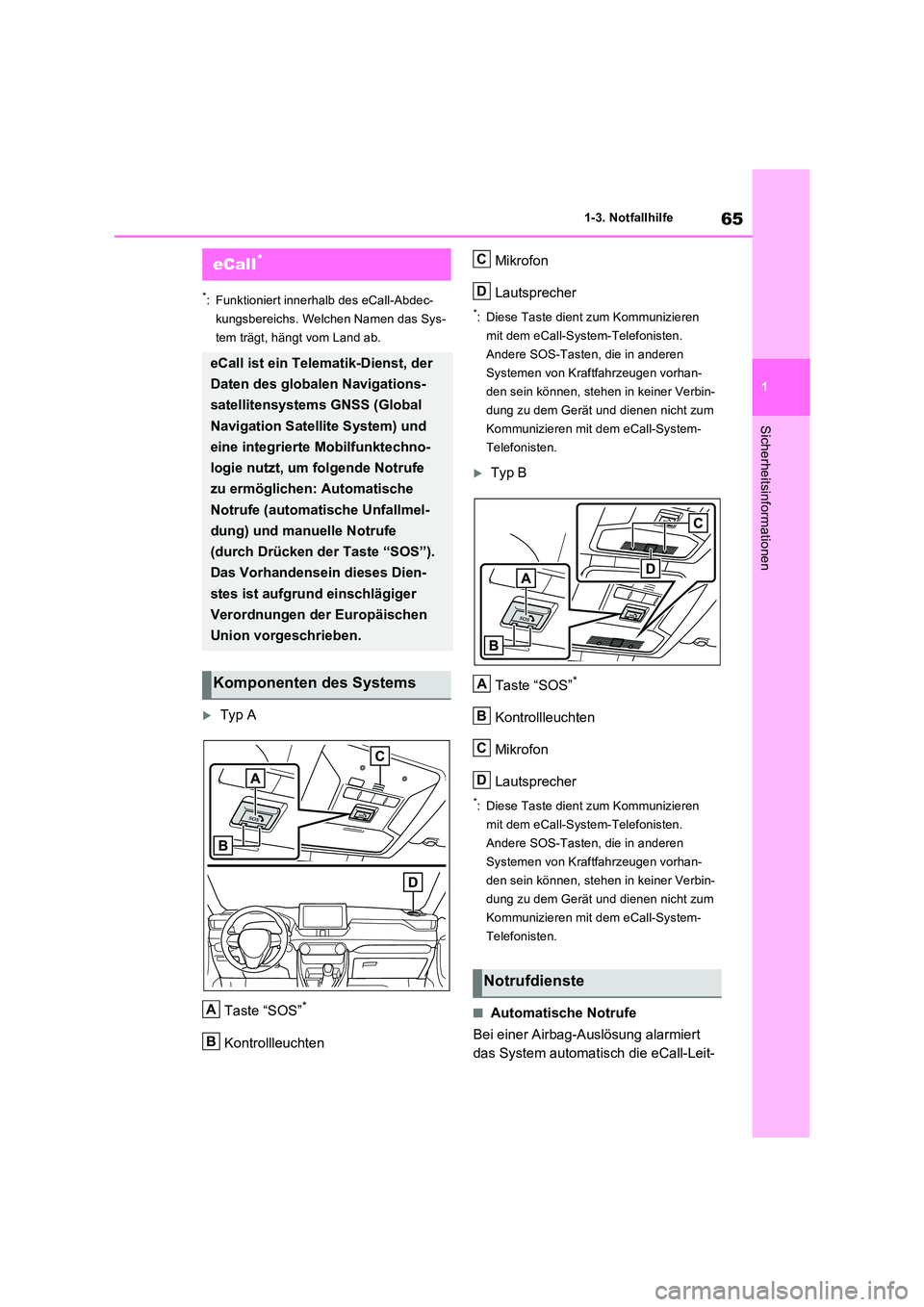

65
1
1-3. Notfallhilfe
Sicherheitsinformationen
1-3.Notfallhilfe
*: Funktioniert innerhalb des eCall-Abdec-
kungsbereichs. Welchen Namen das Sys-
tem trägt, hängt vom Land ab.
Typ A
Taste “SOS”*
Kontrollleuchten
Mikrofon
Lautsprecher
*: Diese Taste dient zum Kommunizieren
mit dem eCall-System-Telefonisten.
Andere SOS-Tasten, die in anderen
Systemen von Kraftfahrzeugen vorhan-
den sein können, stehen in keiner Verbin-
dung zu dem Gerät und dienen nicht zum
Kommunizieren mit dem eCall-System-
Telefonisten.
Typ B
Taste “SOS”*
Kontrollleuchten
Mikrofon
Lautsprecher
*: Diese Taste dient zum Kommunizieren
mit dem eCall-System-Telefonisten.
Andere SOS-Tasten, die in anderen
Systemen von Kraftfahrzeugen vorhan-
den sein können, stehen in keiner Verbin-
dung zu dem Gerät und dienen nicht zum
Kommunizieren mit dem eCall-System-
Telefonisten.
QAutomatische Notrufe
Bei einer Airbag-Auslösung alarmiert
das System automatisch die eCall-Leit-
eCall*
eCall ist ein Telematik-Dienst, der
Daten des globalen Navigations-
satellitensystems GNSS (Global
Navigation Satellite System) und
eine integrierte Mobilfunktechno-
logie nutzt, um folgende Notrufe
zu ermöglichen: Automatische
Notrufe (automatische Unfallmel-
dung) und manuelle Notrufe
(durch Drücken der Taste “SOS”).
Das Vorhandensein dieses Dien-
stes ist aufgrund einschlägiger
Verordnungen der Europäischen
Union vorgeschrieben.
Komponenten des Systems
A
B
Notrufdienste
C
D
A
B
C
D

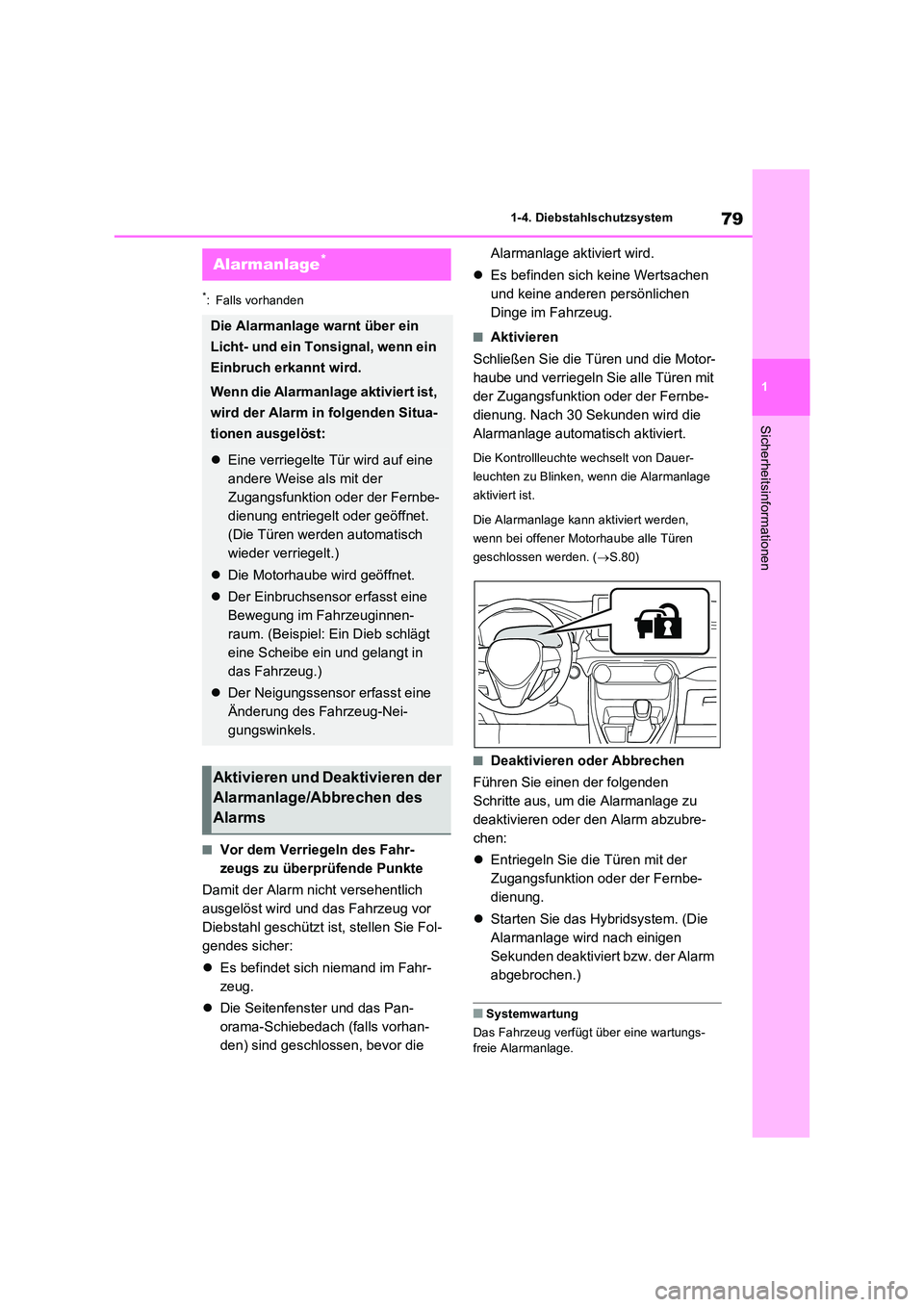

79
1
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
*: Falls vorhanden
QVor dem Verriegeln des Fahr-
zeugs zu überprüfende Punkte
Damit der Alarm nicht versehentlich
ausgelöst wird und das Fahrzeug vor
Diebstahl geschützt ist, stellen Sie Fol-
gendes sicher:
 Es befindet sich niemand im Fahr-
zeug.
 Die Seitenfenster und das Pan-
orama-Schiebedach (falls vorhan-
den) sind geschlossen, bevor die
Alarmanlage aktiviert wird.
 Es befinden sich keine Wertsachen
und keine anderen persönlichen
Dinge im Fahrzeug.
QAktivieren
Schließen Sie die Türen und die Motor-
haube und verriegeln Sie alle Türen mit
der Zugangsfunktion oder der Fernbe-
dienung. Nach 30 Sekunden wird die
Alarmanlage automatisch aktiviert.
Die Kontrollleuchte wechselt von Dauer-
leuchten zu Blinken, wenn die Alarmanlage
aktiviert ist.
Die Alarmanlage kann aktiviert werden,
wenn bei offener Motorhaube alle Türen
geschlossen werden. ( S.80)
QDeaktivieren oder Abbrechen
Führen Sie einen der folgenden
Schritte aus, um die Alarmanlage zu
deaktivieren oder den Alarm abzubre-
chen:
 Entriegeln Sie die Türen mit der
Zugangsfunktion oder der Fernbe-
dienung.
 Starten Sie das Hybridsystem. (Die
Alarmanlage wird nach einigen
Sekunden deaktiviert bzw. der Alarm
abgebrochen.)
QSystemwartung
Das Fahrzeug verfügt über eine wartungs- freie Alarmanlage.
Alarmanlage*
Die Alarmanlage warnt über ein
Licht- und ein Tonsignal, wenn ein
Einbruch erkannt wird.
Wenn die Alarmanlage aktiviert ist,
wird der Alarm in folgenden Situa-
tionen ausgelöst:
 Eine verriegelte Tür wird auf eine
andere Weise als mit der
Zugangsfunktion oder der Fernbe-
dienung entriegelt oder geöffnet.
(Die Türen werden automatisch
wieder verriegelt.)
 Die Motorhaube wird geöffnet.
 Der Einbruchsensor erfasst eine
Bewegung im Fahrzeuginnen-
raum. (Beispiel: Ein Dieb schlägt
eine Scheibe ein und gelangt in
das Fahrzeug.)
 Der Neigungssensor erfasst eine
Änderung des Fahrzeug-Nei-
gungswinkels.
Aktivieren und Deaktivieren der
Alarmanlage/Abbrechen des
Alarms

801-4. Diebstahlschutzsystem
QAuslösen des Alarms
Der Alarm kann in folgenden Situationen aus- gelöst werden:(Durch Abbrechen des Alarms wird die
Alarmanlage deaktiviert.)
ODie Türen werden mit dem mechanischen
Schlüssel entriegelt.
OEine Tür oder die Motorhaube wird von
innen geöffnet oder das Fahrzeug wird mit einer inneren Türverriegelungstaste entrie-gelt.
ODie 12-V-Batterie wird geladen oder aus-getauscht, während das Fahrzeug verrie-
gelt ist. ( S.617)
QDurch den Alarm aktivierte Türverriege-
lung
In den folgenden Fällen werden die Türen je nach Situation möglicherweise automatisch verriegelt, um unbefugtes Eindringen in das
Fahrzeug zu verhindern:
OWenn eine im Fahrzeug verbleibende Per-
son die Tür von innen entriegelt und die Alarmanlage aktiviert wird.
OWenn eine im Fahrzeug verbleibende Per-son bei aktivierter Alarmanlage die Tür von innen entriegelt.
OBeim Aufladen oder Austauschen der 12-V-Batterie.
QPersönliche Einstellungen (falls vor-
handen)
Die Alarmanlage kann so eingestellt werden, dass sie deaktiviert wird, wenn der mechani-sche Schlüssel zum Entriegeln verwendet
wird. (Anpassbare Funktionen: S.641)
QErfassung durch den Einbruch-
sensor und den Neigungssensor
 Der Einbruchsensor erfasst Ein-
dringlinge und Bewegungen im
Fahrzeug.
 Der Neigungssensor erfasst Ände-
rungen des Neigungswinkels des
Fahrzeugs, wie z. B. beim Abschlep-
pen.
Dieses System wurde entwickelt, um
das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten
Schutz vor Einbrüchen.
QAktivieren von Einbruchsensor
und Neigungssensor
Einbruchsensor und Neigungssensor
werden automatisch aktiviert, wenn die
Alarmanlage aktiviert wird. ( S.79)
HINWEIS
QSo stellen Sie sicher, dass das Sys-
tem einwandfrei funktioniert
Verändern Sie das System nicht und bauen Sie es nicht aus. Wenn das System verändert oder ausgebaut wird, kann seine
ordnungsgemäße Funktion nicht garantiert werden.
Einbruchsensor und Neigungs-
sensor

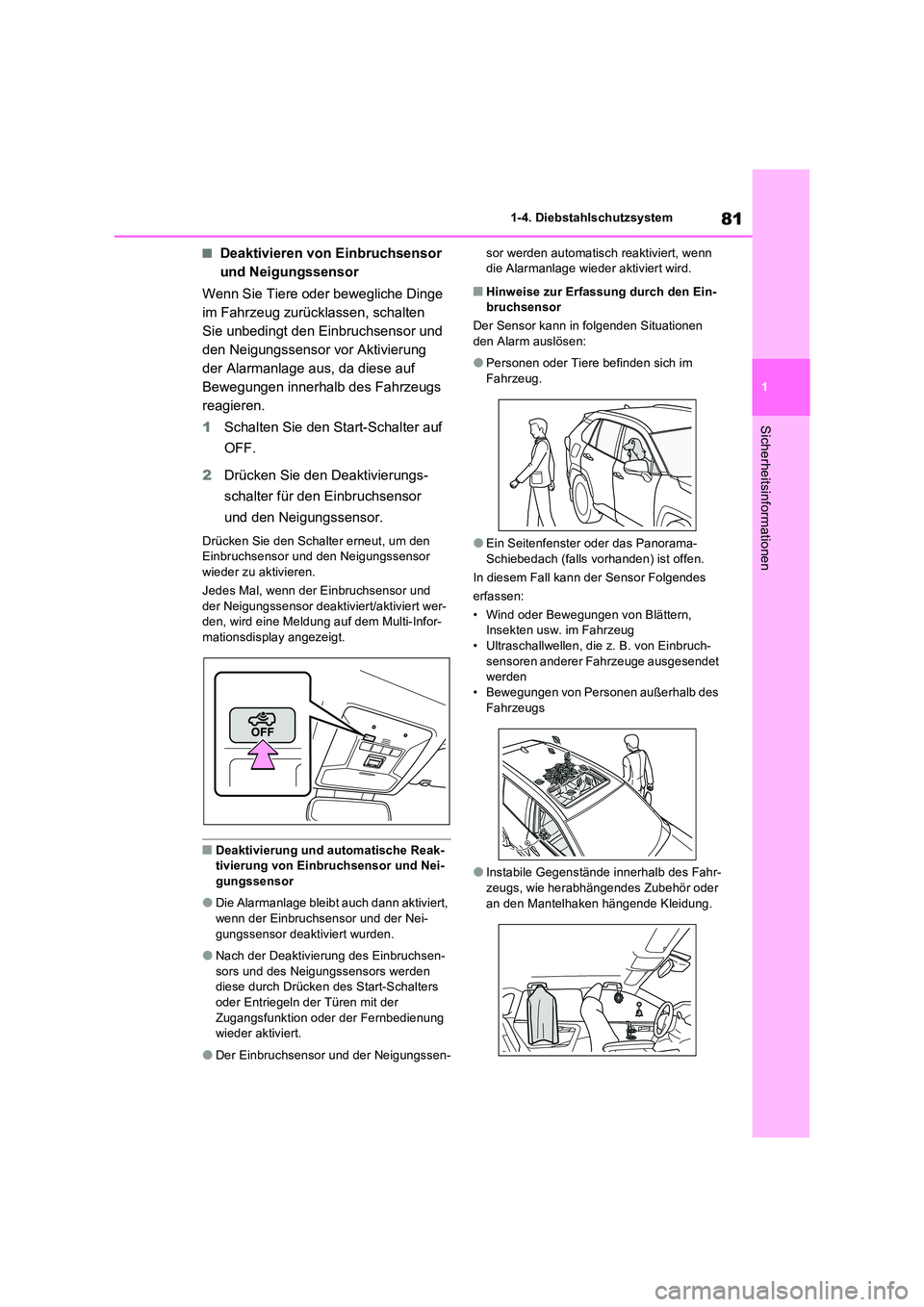

81
1
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
QDeaktivieren von Einbruchsensor
und Neigungssensor
Wenn Sie Tiere oder bewegliche Dinge
im Fahrzeug zurücklassen, schalten
Sie unbedingt den Einbruchsensor und
den Neigungssensor vor Aktivierung
der Alarmanlage aus, da diese auf
Bewegungen innerhalb des Fahrzeugs
reagieren.
1 Schalten Sie den Start-Schalter auf
OFF.
2 Drücken Sie den Deaktivierungs-
schalter für den Einbruchsensor
und den Neigungssensor.
Drücken Sie den Schalter erneut, um den Einbruchsensor und den Neigungssensor wieder zu aktivieren.
Jedes Mal, wenn der Einbruchsensor und
der Neigungssensor deakti viert/aktiviert wer- den, wird eine Meldung auf dem Multi-Infor-mationsdisplay angezeigt.
QDeaktivierung und automatische Reak-tivierung von Einbruchsensor und Nei-gungssensor
ODie Alarmanlage bleibt auch dann aktiviert, wenn der Einbruchs ensor und der Nei-
gungssensor deaktiviert wurden.
ONach der Deaktivierung des Einbruchsen-
sors und des Neigungssensors werden diese durch Drücken des Start-Schalters oder Entriegeln der Türen mit der
Zugangsfunktion oder der Fernbedienung wieder aktiviert.
ODer Einbruchsensor und der Neigungssen-
sor werden automatisch reaktiviert, wenn die Alarmanlage wieder aktiviert wird.
QHinweise zur Erfassung durch den Ein-bruchsensor
Der Sensor kann in folgenden Situationen
den Alarm auslösen:
OPersonen oder Tiere befinden sich im
Fahrzeug.
OEin Seitenfenster oder das Panorama-
Schiebedach (falls vorhanden) ist offen.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern, Insekten usw. im Fahrzeug• Ultraschallwellen, die z. B. von Einbruch-
sensoren anderer F ahrzeuge ausgesendet werden• Bewegungen von Personen außerhalb des
Fahrzeugs
OInstabile Gegenstände innerhalb des Fahr-
zeugs, wie herabhängendes Zubehör oder an den Mantelhaken hängende Kleidung.

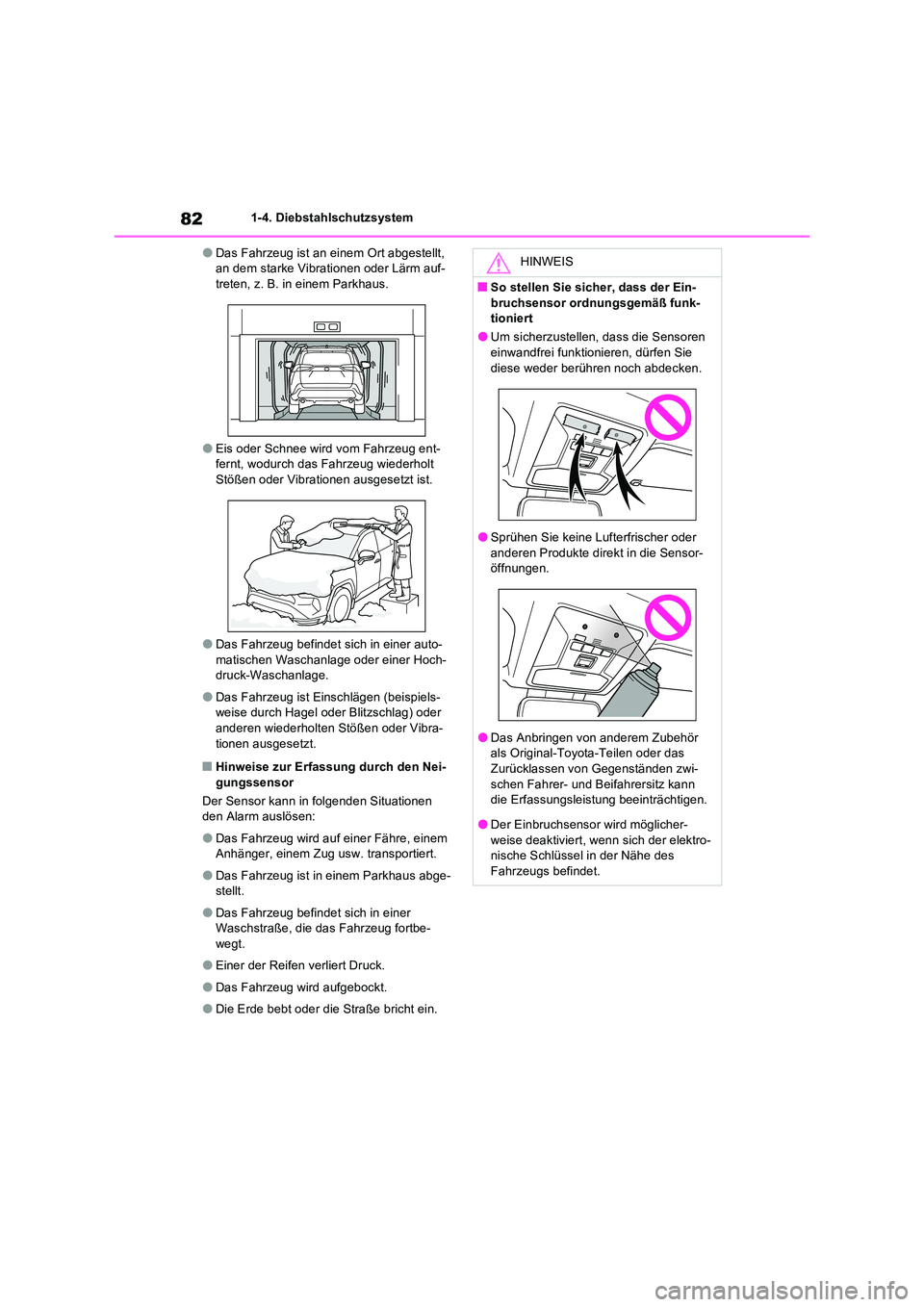

821-4. Diebstahlschutzsystem
ODas Fahrzeug ist an einem Ort abgestellt, an dem starke Vibrationen oder Lärm auf-treten, z. B. in einem Parkhaus.
OEis oder Schnee wird vom Fahrzeug ent-fernt, wodurch das Fahrzeug wiederholt
Stößen oder Vibrationen ausgesetzt ist.
ODas Fahrzeug befindet sich in einer auto-
matischen Waschanlage oder einer Hoch- druck-Waschanlage.
ODas Fahrzeug ist Einschlägen (beispiels-weise durch Hagel oder Blitzschlag) oder anderen wiederholten Stößen oder Vibra-
tionen ausgesetzt.
QHinweise zur Erfassung durch den Nei- gungssensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
ODas Fahrzeug wird auf einer Fähre, einem Anhänger, einem Zug usw. transportiert.
ODas Fahrzeug ist in einem Parkhaus abge-stellt.
ODas Fahrzeug befindet sich in einer Waschstraße, die das Fahrzeug fortbe-
wegt.
OEiner der Reifen verliert Druck.
ODas Fahrzeug wird aufgebockt.
ODie Erde bebt oder die Straße bricht ein.
HINWEIS
QSo stellen Sie sicher, dass der Ein-
bruchsensor ordnungsgemäß funk- tioniert
OUm sicherzustellen, dass die Sensoren einwandfrei funktionieren, dürfen Sie
diese weder berühren noch abdecken.
OSprühen Sie keine Lufterfrischer oder
anderen Produkte direkt in die Sensor- öffnungen.
ODas Anbringen von anderem Zubehör als Original-Toyota-Teilen oder das
Zurücklassen von Gegenständen zwi- schen Fahrer- und Beifahrersitz kann die Erfassungsleistung beeinträchtigen.
ODer Einbruchsensor wird möglicher-weise deaktiviert, wenn sich der elektro-nische Schlüssel in der Nähe des
Fahrzeugs befindet.

2044-1. Hinweise zu den Schlüsseln
4-1.Hin weis e zu den Sch lüs seln
Folgende Schlüssel gehören zum Lie-
ferumfang des Fahrzeugs.
Elektronische Schlüssel
• Betätigen des intelligenten Zugangs- und
Startsystems ( S.227)
• Betätigen der Fernbedienungsfunktionen
( S.206)
Mechanische Schlüssel
Schlüsselnummernschild
QAn Bord eines Flugzeugs
Wenn Sie einen elektronischen Schlüssel in
einem Flugzeug mit sich führen, drücken Sie keinesfalls eine der Tasten des elektroni-schen Schlüssels, während Sie sich in der
Flugzeugkabine befinden. Wenn Sie einen elektronischen Schlüssel in Ihrer Tasche usw. mit sich führen, stellen Sie sicher, dass
die Tasten nicht aus Versehen gedrückt wer- den können. Durch Drücken einer Taste sen-det der elektronische Schlüssel
möglicherweise Funkwellen aus, die den Betrieb des Flugzeugs stören könnten.
QEntladung der Batterie des elektroni-schen Schlüssels
ODie normale Batterielebensdauer beträgt 1 bis 2 Jahre.
OWird die Batterie schwächer, ertönt beim Ausschalten des Hybridsystems ein Alarm
im Innenraum und auf dem Multi-Informati- onsdisplay wird eine Meldung angezeigt.
ODamit sich die Batterie des Schlüssels weniger stark entlädt, wenn der elektroni-sche Schlüssel längere Zeit nicht verwen-
det wird, aktivieren Sie den Batteriesparmodus des elektronischen Schlüssels. ( S.228)
ODa der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Bat-
terie auch dann, wenn der elektronische Schlüssel nicht verwendet wird. Folgende Symptome weisen darauf hin, dass die
Batterie des elektronischen Schlüssels möglicherweise leer is t. Ersetzen Sie die Batterie, wenn dies erforderlich ist.
• Das intelligente Zugangs- und Startsy- stem oder die Fernbedienung funktioniert nicht.
• Der Erfassungsbereich wird kleiner. • Die LED-Kontrollleuchte auf dem Schlüs-sel leuchtet nicht auf.
Sie können die Batterie selbst austauschen
( S.551). Da jedoch die Gefahr besteht,
dass der elektronische Schlüssel dabei
beschädigt wird, empfehlen wir, den Aus-
tausch von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt vor-
nehmen zu lassen.
OUm eine übermäßige Entladung zu vermei- den, legen Sie den elektronischen Schlüs-sel nicht im Umkreis von 1 m von
folgenden elektrischen Geräten ab, die ein Magnetfeld erzeugen:• Fernsehgeräte
• Computer • Mobiltelefone, Schnurlostelefone und Bat-terieladegeräte
• Tischlampen • Induktionsherde
OWenn sich der elektronische Schlüssel län-ger als nötig in der Nähe des Fahrzeugs befindet, entlädt sich die Schlüsselbatterie
eventuell schneller als üblich, selbst wenn das intelligente Zugangs- und Startsystem nicht betätigt wird.
Schlüssel
Schlüsselarten
A
B
C
