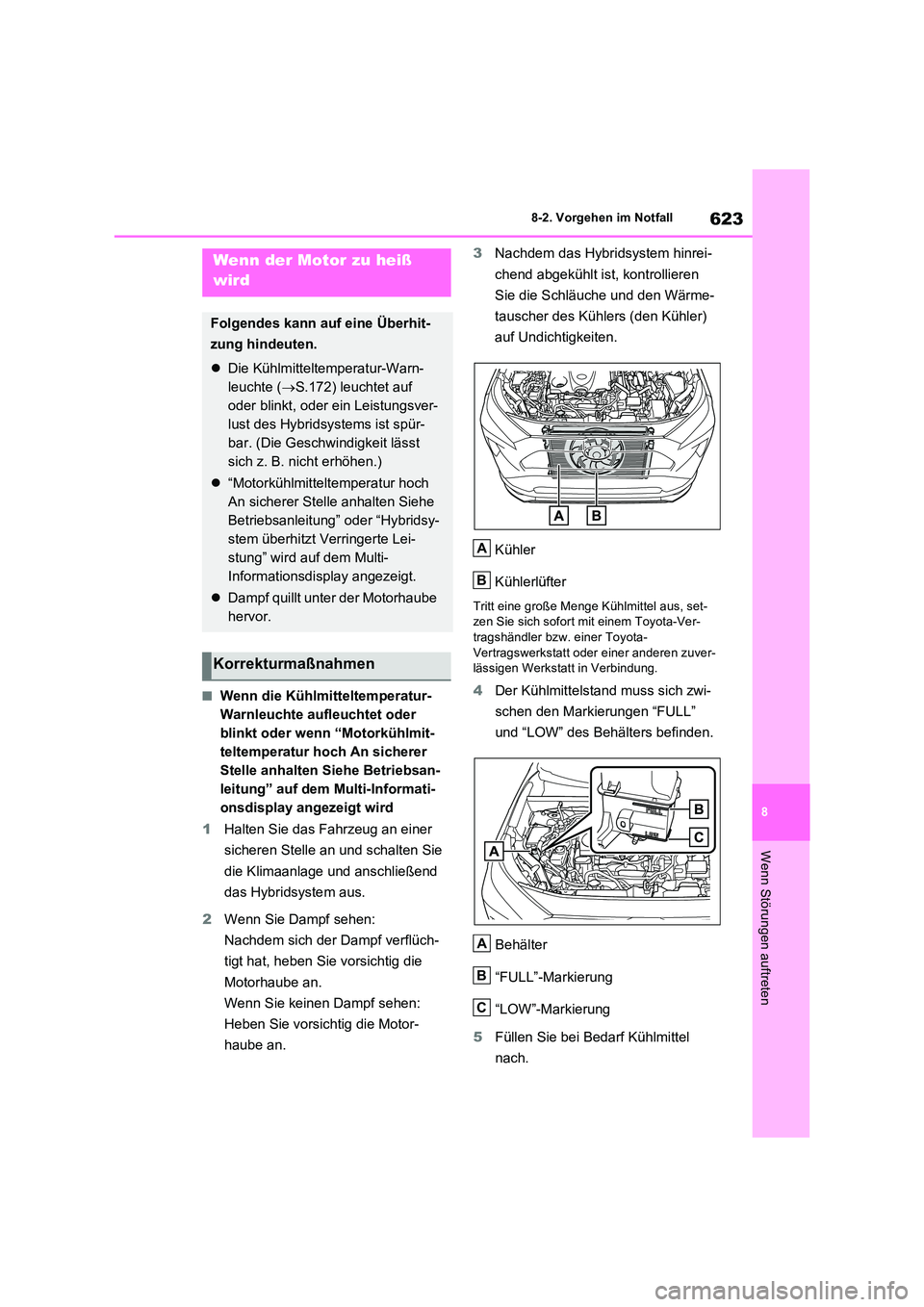

2021 TOYOTA RAV4 PHEV display

623
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QWenn die Kühlmitteltemperatur-
Warnleuchte aufleuchtet oder
blinkt oder wenn “Motorkühlmit-
teltemperatur hoch An sicherer
Stelle anhalten Siehe Betriebsan-
leitung” auf dem Multi-Informati-
onsdisplay angezeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an und schalten Sie
die Klimaanlage und anschließend
das Hybridsystem aus.
2 Wenn Sie Dampf sehen:
Nachdem sich der Dampf verflüch-
tigt hat, heben Sie vorsichtig die
Motorhaube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an.
3 Nachdem das Hybridsystem hinrei-
chend abgekühlt ist, kontrollieren
Sie die Schläuche und den Wärme-
tauscher des Kühlers (den Kühler)
auf Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, set- zen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuver-lässigen Werkstatt in Verbindung.
4 Der Kühlmittelstand muss sich zwi-
schen den Markierungen “FULL”
und “LOW” des Behälters befinden.
Behälter
“FULL”-Markierung
“LOW”-Markierung
5 Füllen Sie bei Bedarf Kühlmittel
nach.
Wenn der Motor zu heiß
wird
Folgendes kann auf eine Überhit-
zung hindeuten.
 Die Kühlmitteltemperatur-Warn-
leuchte ( S.172) leuchtet auf
oder blinkt, oder ein Leistungsver-
lust des Hybridsystems ist spür-
bar. (Die Geschwindigkeit lässt
sich z. B. nicht erhöhen.)
 “Motorkühlmitteltemperatur hoch
An sicherer Stelle anhalten Siehe
Betriebsanleitung” oder “Hybridsy-
stem überhitzt Verringerte Lei-
stung” wird auf dem Multi-
Informationsdisplay angezeigt.
 Dampf quillt unter der Motorhaube
hervor.
Korrekturmaßnahmen
A
B
A
B
C

6248-2. Vorgehen im Notfall
In einem Notfall kann Wasser verwendet werden, wenn kein Motorkühlmittel zur Ver-fügung steht.
Wenn in einem Notfall Wasser hinzugefügt wurde, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
6 Starten Sie das Hybridsystem und
schalten Sie die Klimaanlage ein,
um zu überprüfen, ob der Kühlerlüf-
ter funktioniert, und um zu sehen,
ob Kühlmittel aus dem Kühler oder
den Schläuchen austritt.
Der Lüfter dreht sich, wenn die Klimaanlage sofort nach einem Kaltstart eingeschaltet wird. Kontrollieren Sie, ob der Lüfter funktio-
niert, indem Sie überprüfen, ob ein Betriebs- geräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies als schwierig
herausstellt, stellen Sie den Schalter zum Einstellen der Temperatur auf “LO” und schalten Sie den Schalter “A/C” EIN und
AUS. Schalten Sie anschließend die Klima- anlage wiederholt ein und aus. (Der Lüfter funktioniert bei Frost möglicherweise nicht.)
7 Wenn der Lüfter nicht läuft:
Schalten Sie das Hybridsystem
sofort aus und setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Lüfter läuft:
Lassen Sie das Fahrzeug beim
nächstgelegenen Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprü-
fen.
8 Prüfen Sie, ob “Motorkühlmitteltem-
peratur hoch An sicherer Stelle
anhalten Siehe Betriebsanleitung”
auf dem Multi-Informationsdisplay
angezeigt wird.
Wenn die Meldung nicht erlischt:
Schalten Sie das Hybridsystem aus
und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung.
Wenn keine Meldung angezeigt
wird:
Lassen Sie das Fahrzeug beim
nächstgelegenen Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprü-
fen.
QWenn “Hybridsystem überhitzt
Verringerte Leistung” auf dem
Multi-Informationsdisplay ange-
zeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an.
2 Schalten Sie das Hybridsystem aus
und heben Sie vorsichtig die Motor-
haube an.
3 Nachdem das Hybridsystem abge-
kühlt ist, kontrollieren Sie die
Schläuche und den Wärmetauscher

625
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
des Kühlers (den Kühler) auf
Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, set- zen Sie sich sofort mit einem Toyota-Ver-tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
4 Der Kühlmittelstand muss sich zwi-
schen den Markierungen “FULL”
und “LOW” des Behälters befinden.
Behälter
“FULL”-Markierung
“LOW”-Markierung
5 Füllen Sie bei Bedarf Kühlmittel
nach.
In einem Notfall kann Wasser verwendet werden, wenn kein Leistungssteuereinheit-Kühlmittel zur Verfügung steht.
Wenn in einem Notfall Wasser hinzugefügt wurde, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
6 Nachdem Sie das Hybridsystem
ausgeschaltet und mindestens
5 Minuten gewartet haben, starten
Sie das Hybridsystem erneut und
kontrollieren Sie das Multi-Informati-
onsdisplay.
Wenn die Meldung nicht erlischt:
Schalten Sie das Hybridsystem aus
und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung.
Wenn keine Meldung angezeigt wird: Die
Temperatur des Hybridsystems ist gesunken und das Fahrzeug kann normal gefahren werden.
Wenn die Meldung jedoch häufig erneut angezeigt wird, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
A
B
A
B
C

6409-2. Persönliche Einstellungen
9-2.Persönliche Einstellung en
QVornehmen von Änderungen über
das Navigations-/Multimediasy-
stem
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Einstellungen” auf dem
Menübildschirm und dann “Fahr-
zeug”.
3Wählen Sie “Fahrzeugpersonalisie-
rung”.
Verschiedene Einstellungen können
geändert werden. Weitere Informatio-
nen finden Sie in der Liste der Einstel-
lungen, die geändert werden können.
QVornehmen von Änderungen über
das Multi-Informationsdisplay
1Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie .2Drücken Sie oder auf den
Instrumentenschaltern, um den
gewünschten Eintrag auszuwählen.
3Um die Funktion ein- bzw. auszu-
schalten, drücken Sie , um zur
gewünschten Einstellung zu wech-
seln.
4Um bei Funktionen, die über erwei-
terte Einstellmöglichkeiten verfü-
gen, erweiterte Einstellungen
vorzunehmen, halten Sie
gedrückt und rufen Sie den Einstel-
lungsbildschirm auf.
Wie die erweiterten Einstellungen vorge-
nommen werden, hängt vom jeweiligen Bild-
schirm ab. Lesen Sie bitte den auf dem
Bildschirm angezeigten Hinweis.
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren oder um den Modus
für die individuellen Einstellungen zu verlas-
sen.
QBeim Anpassen der Funktionen über
das Navigations-/Multimediasystem
oder das Multi-Informationsdisplay
Halten Sie das Fahrzeug an einer sicheren
Stelle an, betätigen Sie die Feststellbremse
und schalten Sie den Schalt-/Wählhebel auf
“P”. Lassen Sie außerdem das Hybridsystem
während der individuellen Anpassung der
Funktionen laufen, um ein Entladen der 12-V-
Batterie zu verhindern.
Anpassbare Funktionen
Ihr Fahrzeug ist mit einer Vielzahl
elektronischer Funktionen ausge-
stattet, die an Ihren persönlichen
Bedarf angepasst werden können.
Die Einstellungen für diese Funk-
tionen können über das Multi-
Informationsdisplay, über das
Navigations-/Multimediasystem
oder bei einem Toyota-Vertrags-
händler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt geändert
werden.
Individuelle Anpassung von
Fahrzeugfunktionen

641
9
9-2. Persönliche Einstellungen
Technische Daten des Fahrzeugs
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen geän-
dert. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Fahrzeuge mit Navigationssystem oder Multimediasystem: Einstellungen, die
über das Navigationssystem oder Multimediasystem geändert werden können
Einstellungen, die über das Multi-Informationsdisplay geändert werden können
Einstellungen, die von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt geändert werden kön-
nen
Bedeutung der Symbole: O = Verfügbar, – =Nicht verfügbar
QAlarmanlage* ( S.79)
*: Falls vorhanden
QLadesystem (S.127, 130)
WARNUNG
QWährend der individuellen Anpas-
sung
Da das Hybridsystem während der indivi- duellen Anpassung in Betrieb sein muss, muss das Fahrzeug an einem gut belüfte-
ten Ort abgestellt sein. In geschlossenen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmono-
xid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheitsschäden
führen.
HINWEIS
QWährend der individuellen Anpas-
sung
Stellen Sie sicher, dass das Hybridsystem während der individuellen Anpassung der Funktionen in Betrieb ist, um ein Entladen
der 12-V-Batterie zu verhindern.
Anpassbare Funktionen
FunktionStandard-
Einstellung
Angepasste
Einstellung
Deaktivierung des Alarms, wenn die
Türen mit dem mechanischen
Schlüssel entriegelt werden
AusEin––O
FunktionStandard-
Einstellung
Angepasste
Einstellung
“Ladestrom”MAX.8A–O–16 A*
A
B
C
ABC
ABC

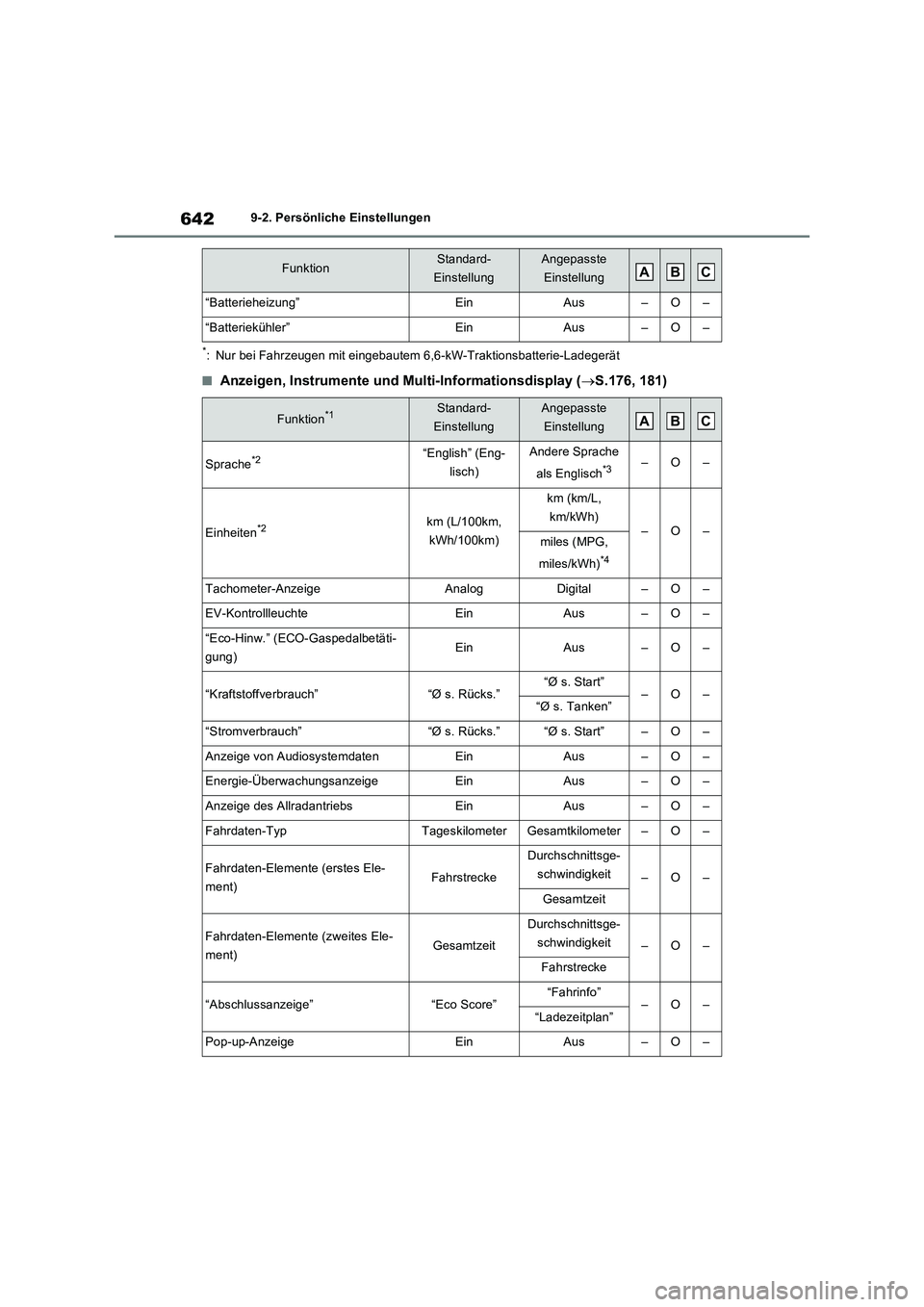

6429-2. Persönliche Einstellungen
*: Nur bei Fahrzeugen mit eingebautem 6,6-kW-Traktionsbatterie-Ladegerät
QAnzeigen, Instrumente und Multi-Informationsdisplay (S.176, 181)
“Batterieheizung”EinAus–O–
“Batteriekühler”EinAus–O–
Funktion*1Standard-
EinstellungAngepasste
Einstellung
Sprache*2“English” (Eng-
lisch)Andere Sprache
als Englisch
*3–O–
Einheiten*2km (L/100km,
kWh/100km)
km (km/L,
km/kWh)
–O–miles (MPG,
miles/kWh)
*4
Tachometer-AnzeigeAnalogDigital–O–
EV-KontrollleuchteEinAus–O–
“Eco-Hinw.” (ECO-Gaspedalbetäti-
gung)EinAus–O–
“Kraftstoffverbrauch”“Ø s. Rücks.”“Ø s. Start”–O–“Ø s. Tanken”
“Stromverbrauch”“Ø s. Rücks.”“Ø s. Start”–O–
Anzeige von AudiosystemdatenEinAus–O–
Energie-ÜberwachungsanzeigeEinAus–O–
Anzeige des AllradantriebsEinAus–O–
Fahrdaten-TypTageskilometerGesamtkilometer–O–
Fahrdaten-Elemente (erstes Ele-
ment)Fahrstrecke
Durchschnittsge-
schwindigkeit
–O–
Gesamtzeit
Fahrdaten-Elemente (zweites Ele-
ment)Gesamtzeit
Durchschnittsge-
schwindigkeit
–O–
Fahrstrecke
“Abschlussanzeige”“Eco Score”“Fahrinfo”–O–“Ladezeitplan”
Pop-up-AnzeigeEinAus–O–
FunktionStandard-
EinstellungAngepasste
EinstellungABC
ABC

643

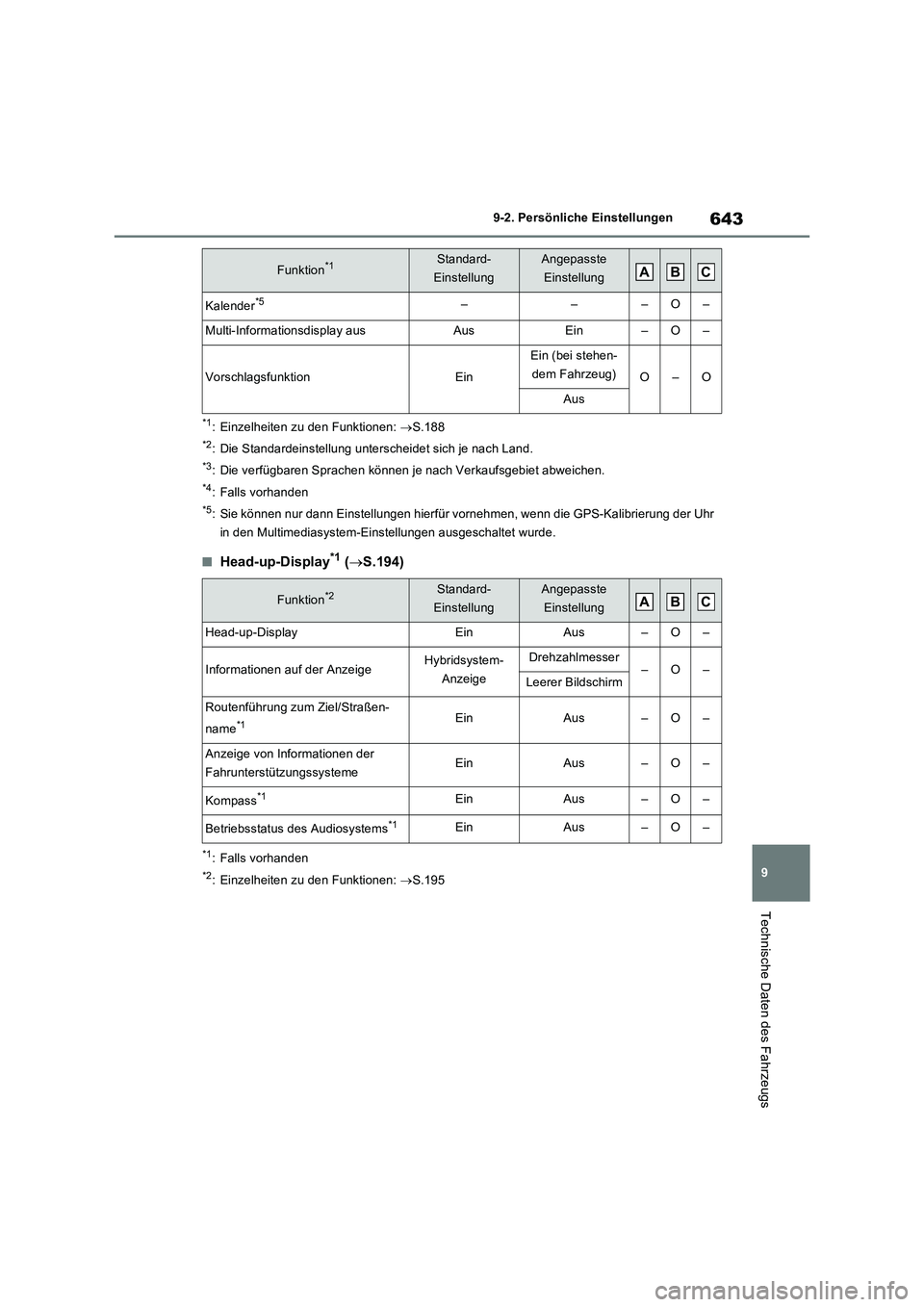

9 9-2. Persönliche Einstellungen
Technische Daten des Fahrzeugs
*1: Einzelheiten zu den Funktionen: S.188
*2: Die Standardeinstellung unterscheidet sich je nach Land.
*3: Die verfügbaren Sprachen können je nach Verkaufsgebiet abweichen.
*4: Falls vorhanden
*5: Sie können nur dann Einstellungen hierfür vornehmen, wenn die GPS-Kalibrierung der Uhr
in den Multimediasystem-Einstellungen ausgeschaltet wurde.
QHead-up-Display*1 (S.194)
*1: Falls vorhanden
*2: Einzelheiten zu den Funktionen: S.195
Kalender*5–––O–
Multi-Informationsdisplay ausAusEin–O–
VorschlagsfunktionEin
Ein (bei stehen-
dem Fahrzeug)
O–O
Aus
Funktion*2Standard-
EinstellungAngepasste
Einstellung
Head-up-DisplayEinAus–O–
Informationen auf der AnzeigeHybridsystem-
AnzeigeDrehzahlmesser–O–Leerer Bildschirm
Routenführung zum Ziel/Straßen-
name
*1EinAus–O–
Anzeige von Informationen der
FahrunterstützungssystemeEinAus–O–
Kompass*1EinAus–O–
Betriebsstatus des Audiosystems*1EinAus–O–
Funktion*1Standard-
EinstellungAngepasste
EinstellungABC
ABC

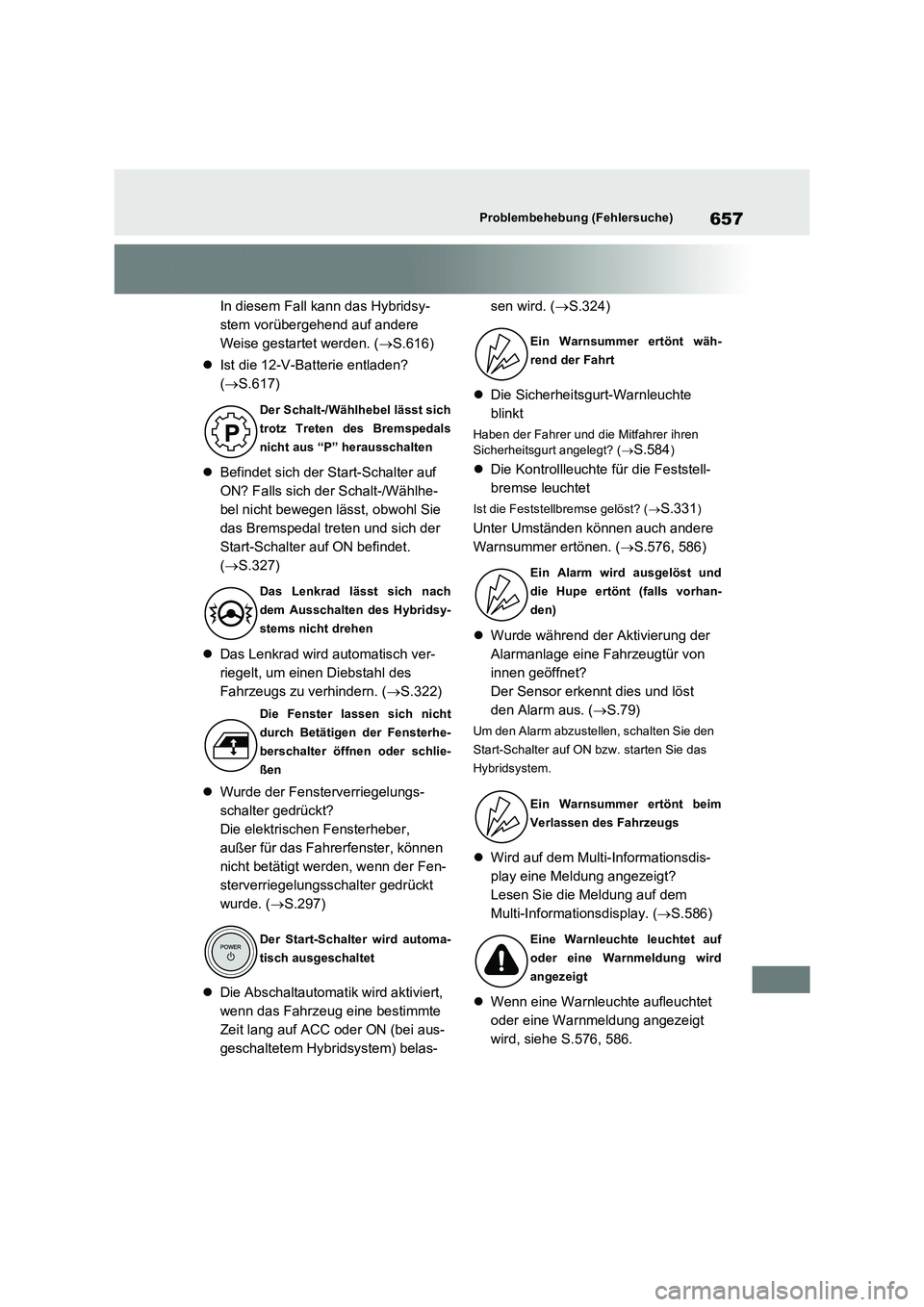

657Problembehebung (Fehlersuche)
In diesem Fall kann das Hybridsy-
stem vorübergehend auf andere
Weise gestartet werden. ( S.616)
 Ist die 12-V-Batterie entladen?
( S.617)
 Befindet sich der Start-Schalter auf
ON? Falls sich der Schalt-/Wählhe-
bel nicht bewegen lässt, obwohl Sie
das Bremspedal treten und sich der
Start-Schalter auf ON befindet.
( S.327)
 Das Lenkrad wird automatisch ver-
riegelt, um einen Diebstahl des
Fahrzeugs zu verhindern. ( S.322)
 Wurde der Fensterverriegelungs-
schalter gedrückt?
Die elektrischen Fensterheber,
außer für das Fahrerfenster, können
nicht betätigt werden, wenn der Fen-
sterverriegelungsschalter gedrückt
wurde. ( S.297)
 Die Abschaltautomatik wird aktiviert,
wenn das Fahrzeug eine bestimmte
Zeit lang auf ACC oder ON (bei aus-
geschaltetem Hybridsystem) belas-
sen wird. ( S.324)
 Die Sicherheitsgurt-Warnleuchte
blinkt
Haben der Fahrer und die Mitfahrer ihren Sicherheitsgurt angelegt? ( S.584)
Die Kontrollleuchte für die Feststell-
bremse leuchtet
Ist die Feststellbremse gelöst? ( S.331)
Unter Umständen können auch andere
Warnsummer ertönen. ( S.576, 586)
 Wurde während der Aktivierung der
Alarmanlage eine Fahrzeugtür von
innen geöffnet?
Der Sensor erkennt dies und löst
den Alarm aus. ( S.79)
Um den Alarm abzustellen, schalten Sie den
Start-Schalter auf ON bzw. starten Sie das
Hybridsystem.
 Wird auf dem Multi-Informationsdis-
play eine Meldung angezeigt?
Lesen Sie die Meldung auf dem
Multi-Informationsdisplay. ( S.586)
 Wenn eine Warnleuchte aufleuchtet
oder eine Warnmeldung angezeigt
wird, siehe S.576, 586.
Der Schalt-/Wählhebel lässt sich
trotz Treten des Bremspedals
nicht aus “P” herausschalten
Das Lenkrad lässt sich nach
dem Ausschalten des Hybridsy-
stems nicht drehen
Die Fenster lassen sich nicht
durch Betätigen der Fensterhe-
berschalter öffnen oder schlie-
ßen
Der Start-Schalter wird automa-
tisch ausgeschaltet
Ein Warnsummer ertönt wäh-
rend der Fahrt
Ein Alarm wird ausgelöst und
die Hupe ertönt (falls vorhan-
den)
Ein Warnsummer ertönt beim
Verlassen des Fahrzeugs
Eine Warnleuchte leuchtet auf
oder eine Warnmeldung wird
angezeigt
