2021 TOYOTA RAV4 Návod na použití (in Czech)

345
4
4-5. Používání podpůrných jízdních systémů
Jízda
• Pokud má vozidlo vpředu extrémně
vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou, tandemové kolo atd.)*2
• Pokud je výška chodce nebo jedoucí-
ho cyklisty před vámi menší než při- bližně 1 m, nebo vyšš í než přibližně
2 m*2
• Pokud chodec/cyklista nosí přesahují- cí oděv (plášť, dlouhá sukně atd.),
které zakrývají j ejich siluetu*2
• Pokud je chodec skloněn dopředu nebo dřepí, nebo je cyklista skloněn
dopředu*2
• Když se chodec/cyklista pohybuje rychle*2
• Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní kolo nebo jiné vozi- dlo*2
• Když jedete v nepříznivém počasí,
např. při prudkém dešti, mlze, sněžení nebo písečné bouři
• Když projíždíte párou nebo kouřem
• Když je okolní obla st tmavá, např. při svítání nebo při soumraku, nebo
v noci nebo v tunelu , čímž se deteko-
vatelný objekt zdá být téměř stejné
barvy jako jeho okolí • Když jedete místem, kde se rychle
mění jas okolí, např. vjezd nebo vý-
jezd tunelu • Poté, co byl nastartován motor, vozi-
dlo po určit ou dobu nejelo
• Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo • Když jedete zatáčkou a několik
sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku • Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední ka-
meru • Vozidlo jede extré mně vysokými rych-
lostmi
• Když jedete do kopce • Pokud jsou radarový senzor nebo
přední kamera vychýleny
●V některých následujících situacích
nemusí být dosaženo dostatečné
brzdné síly, což brání správné činnosti systému:
• Pokud brzdové fu nkce nemohou fun-
govat v jejich plném rozsahu, např., když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneuma tiky jsou nadměr-
ně opotřebované, nes právný tlak huš-
tění pneumatik atd.) • Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu*1: Platí pro vozidla určená pro země/ob- lasti, kde detekce cyklistů není možná
( S.338)*2: Platí pro vozidla určená pro země/ob- lasti, kde detekce chodců a/nebo cyk-
listů je možná ( S.338)

3464-5. Používání podpůrných jízdních systémů
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC (S.452), bu-
dou zrušeny také funkce předkolizního
brzdového asistenta a předkolizního brzdění.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC je vypnuto. Brzdový systém
PCS není k dispozici.".
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LTA varuje řidiče,
pokud vozidlo může vybočit ze
svého jízdního pruhu nebo drá-
hy* a může také lehce ovládat
volant, aby pomohlo zabránit
vybočení z jízdního pruhu nebo
dráhy*. Také když je adaptivní
tempomat s plným rychlostním
rozsahem v činnosti, tento sys-
tém bude ovládat volant, aby
udržel polohu vozi dla v jízdním
pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník

347
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na systém
LTA. Systém LTA neřídí automaticky
vozidlo ani nesnižuje stupeň pozor- nosti, která musí být věnována ob-
lasti před vozidlem. Řidič musí vždy
převzít plnou odpovědnost za bez- pečnost jízdy tím, že věnuje pozor-
nost okolním podm ínkám a ovládá
volant, aby upravi l směr jízdy vozi-
dla. Řidič musí ta ké dělat adekvátní přestávky, když je unaven, např. při
jízdách trvajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných nebo vážných zranění.
●Když systém LTA nepoužíváte, pou-žijte spínač LTA , abyste systém vy-
pnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak
to může vést k nehodě s následkem smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel- né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezeném jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs* nebo při nouzovém tažení.*: Modely, které mohou táhnout přívěs.
( S.280)
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světlomety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon- taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje opra-
vy, kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících si tuacích systém ne-
musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní- ho pruhu. Jezděte bezpečně, přičemž
vždy věnujte pozorno st vašemu okolí
a ovládejte volant, abyste upravili drá- hu vozidla bez přehnaného spoléhání
se na tyto funkce.
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi- dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)

3484-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi kličkuje. (Vaše vozidlo může podle něj kličkovat a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi vybočí ze svého jízdního pruhu.
(Vaše vozidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.352) a vozidlo před
vámi jede extrémně blízko k levé/
pravé čáře jízdního pruhu. (Vaše vo- zidlo může sledova t vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).
●Vozidlo jede tam , kde se silnice rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používané při opravách asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo překrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-
tých) čar, například před mýtnou bránou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené oz načení jízdních
pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu písku atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z d ůvodu deště, louží
atd.

349
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněji rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblasti, kde se rychle
mění jas, např. vjezdy nebo výjezdy tunelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd. , svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na-
klání doleva, doprava, nebo po klika- té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z dů-vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu-
matik.
●Vzdálenost od vozidla před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými rychlostmi.

3504-5. Používání podpůrných jízdních systémů
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro- lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili zpět do středu jízdní- ho pruhu.
Vozidla s BSM (kromě Ruska a Kazach-
stánu): Když systém rozhodne, že vozi-
dlo může vybočit ze svého jízdního pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním
jízdním pruhu je vysoká, varování před opuštěním jízdního pruhu bude v čin-
nosti, i když jsou zapnuta směrová
světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zem ina nebo obrubník
■Funkce asistence řízení
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po malých dávkách
a po krátkou dobu , aby udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Vozidla s BSM (kromě Ruska a Kazach-
stánu): Když systém rozhodne, že vozi-
dlo může vybočit z e svého jízdního
pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním
jízdním pruhu je vyso ká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Funkce obsažené v systému
LTA

351
4
4-5. Používání podpůrných jízdních systémů
Jízda

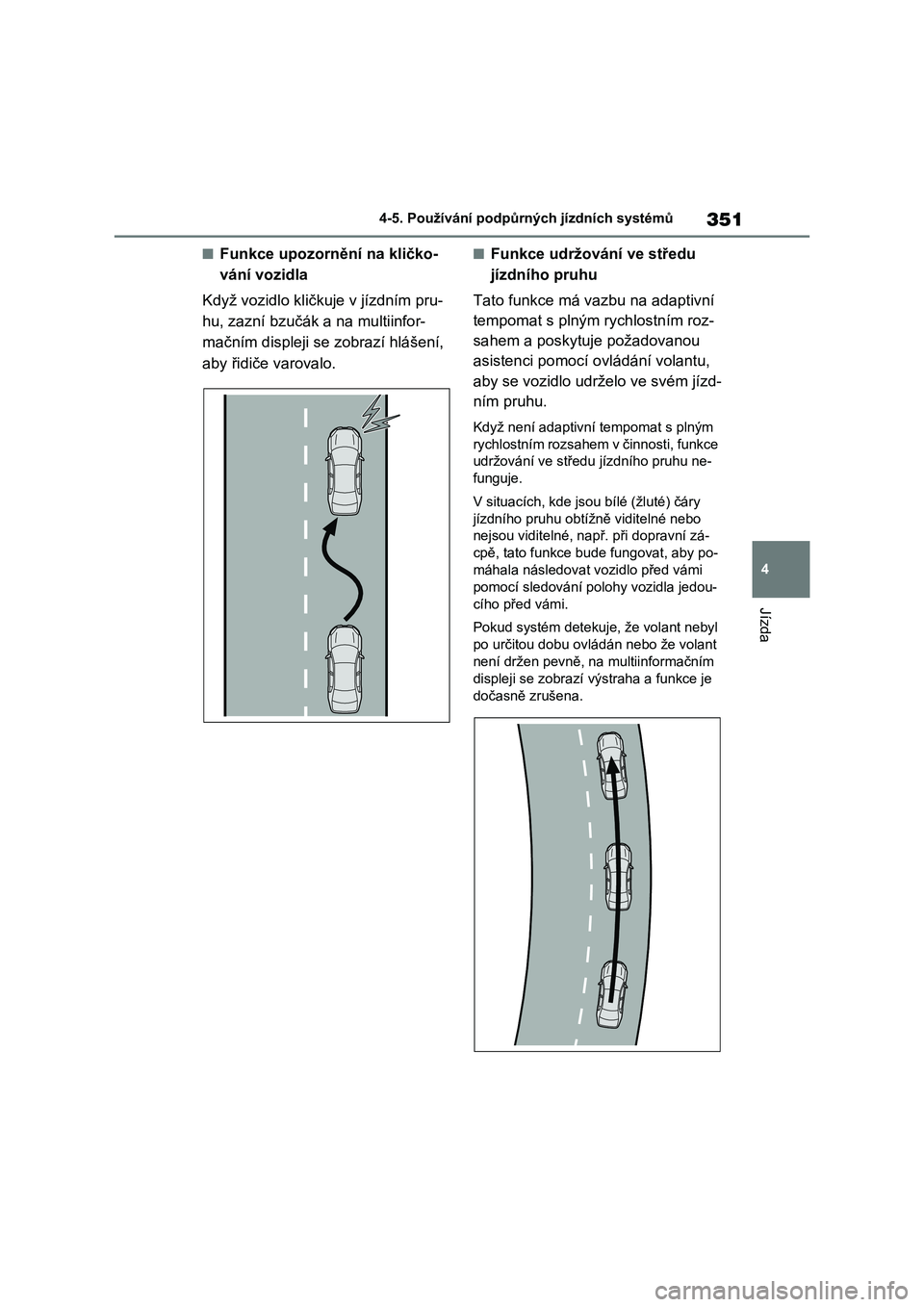

■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným rychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat s plným
rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo
nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi
pomocí sledování polohy vozidla jedou-
cího před vámi.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.

3524-5. Používání podpůrných jízdních systémů
Pro zapnutí systému LTA stiskněte
spínač LTA.
Indikátor LTA se ro zsvítí a na multiinfor-
mačním displeji se zobrazí hlášení.
Opětovným stisknutím spínače LTA
se systém LTA vypne.
Když je systém LTA zapnut nebo vypnut,
činnost systému LTA bude při příštím
nastartování motoru pokračovat ve stej-
ném stavu.Indikátor LTA
Stav rozsvícení indikátoru informuje řidi- če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asist ence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce udržování ve středu jízdního pruhu je v činnosti.
Je zobrazena jedna v nější strana jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce asist ence řízení je v činnosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu (funkce udržování v e středu jízdního
pruhu).
Zapnutí systému LTA Indikace na multiinformač-
ním displeji
A
B
