2021 TOYOTA RAV4 Návod na použití (in Czech)

49
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Kompatibilita dětského zádrž-
ného systému pro jednotlivá
umístění na sedadlo
Kompatibilita jedno tlivých umístění
na sedadlo s dětskými zádržnými
systémy ( S.51) zobrazuje typ dět-
ských zádržných systémů, které
mohou být použity a možná umístě-
ní na sedadlo pro instalaci použitím
symbolů. Může být také zvolen do-
poručený dětský zádržný systém,
který je vhodný pro vaše dítě.
Jinak, pro doporučené dětské zá-
držné systémy zkontrolujte [Doporu-
čené dětské zádržné systémy
a tabulka kompatibility]. ( S.54)
Zkontrolujte zvolený dětský zádržný
systém spolu s následujícím [Před
ověřením kompatibi lity jednotlivého
umístění na sedadlo s dětskými zá-
držnými systémy].
VÝSTRAHA
●Pokud sedadlo řidiče překáží dět-
skému zádržnému systému a brání
jeho správnému připevnění, připev- něte dětský zádržný systém na
pravé zadní sedadlo (vozidla s levo-
stranným řízením) nebo na levé zad- ní sedadlo (vozidla a pravostranným
řízením).
●Seřiďte sedadlo spolujezdce vpředu tak, aby nepřekáželo dětskému zá-
držnému systému.
Kompatibilita dětského zá-
držného systému pro jed-
notlivá umístění na sedadlo

501-2. Bezpečnost dětí
■Před ověřením kompatibility jed-
notlivého umístění na sedadlo
s dětskými zádržnými systémy
1 Kontrola standardů dětského zá-
držného systému.
Používejte dětský zádržný sys-
tém, který vyhovuje UN(ECE)
R44*1 nebo UN(ECE) R129*1, 2.
Následující schvalovací značka
je vyobrazena na dětských zádrž-
ných systémech, které jsou vy-
hovující.
Zkontrolujte schvalovací značku
připevněnou na dětském zádrž-
ném systému.
Příklad zobrazeného čísla předpisu
Schvalovací značka UN(ECE)
R44*3
Ukazuje rozsah hmotnosti dítěte,
odpovídající schvalovací značce
UN(ECE) R44.
Schvalovací značka UN(ECE)
R129*3
Ukazuje rozsah výšky dítěte,
a také příslušné hmotnosti, od-
povídající schva lovací značce
UN(ECE) R129.
2 Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schva lovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jak ékoliv pochyb-
nosti, zkontrolujte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN(ECE) R44 a UN(ECE) R129 jsou
předpisy OSN pro dětské zádržné
systémy.
*2: Dětské zádržné systémy uvedené
v tabulce nemusí být dostupné mimo
oblast EU.
*3: Zobrazená značka se může lišit v zá-
vislosti na výrobku.
A
B

51
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2: Nastavte úhel opěradla do nejvíce vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob-
rého kontaktu.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Vhodné pro dě tský zádržný systém kategorie "universal"
připevněný bezpečnostním pá-
sem vozidla.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.54).
Vhodné pro dě tský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře- menu
Vozidla bez spínače manuální-
ho zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zá- držný systém orientovaný doza-
du na sedadle spolujezdce
vpředu. Vozidla se spínačem manuální-
ho zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zá- držný systém orientovaný doza-
du na sedadle spolujezdce
vpředu, když je spínač manuál- ního zapnutí/vypnutí airbagů
zapnutý (ON).

521-2. Bezpečnost dětí
*3: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hlavy je
možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hl avy do nejvyšší polohy.*4: Vozidla bez spínače manuálního zapnutí/vypnutí airbagů: Používejte pouze dět-
ský zádržný systém orientovaný dopředu. Vozidla se spínačem manuálního zapnutí/vypnutí airbagů: Používe jte pouze dět-
ský zádržný systém orientovaný dopředu, když je spínač manuálního zapnutí/vy-
pnutí airbagů zapnutý (ON).
■Podrobné informace pro instalaci dětských zádržných systémů
Umístění na sedadlo
Číslo polohy sedadla
Vozidla
bez spínače
manuál-
ního zapnutí/
vypnutí
airbagů
Vozidla se spína-
čem manuálního
zapnutí/vypnutí airbagů
Spínač manuální-ho zapnutí/vypnutí
airbagů
ONOFF
Umístění na seda- dlo vhodné pro uni-
verzální připoutání
pásem (Ano/Ne)
Ano
Pouze orientace dopředu
Ano
Pouze orientace dopředu
AnoAnoAnoAno
Umístění na seda-
dlo i-Size (Ano/Ne)NeNeNeAnoNeAno
Umístění na sedadlo
vhodné pro upevně- ní sedačky oriento-
vané do strany
(L1/L2/Ne)
NeNeNeNeNeNe
Vhodné pro upevně-
ní sedačky oriento-
vané dozadu (R1/R2X/R2/R3/Ne)
NeNeNeR1, R2X,
R2, R3NeR1, R2X,
R2, R3
Vhodné pro upevně- ní sedačky oriento-
vané dopředu
(F2X/F2/F3/Ne)
NeNeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevně-
ní sedačky pro větší dítě (B2/B3/Ne)NeNeNeB2, B3NeB2, B3

53
1 1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevně-
ní" uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující ta-
bulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (nebo po-
kud nemůžete najít informace v níže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětského zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou veli-
kostí
R2XDětské zádržné systémy orientované dozadu se sníženou veli-
kostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) orientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti

541-2. Bezpečnost dětí
■Doporučené dětské zádržné systémy a tabulka kompatibility
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
Skupiny hmotností
Doporučený
dětský zádržný
systém
Umístění na sedadlo
Vozidla bez spínače manuál-ního zapnutí/ vypnutí airbagů
Vozidla se spína-
čem manuálního
zapnutí/vypnutí airbagů
Spínač manuál-ního zapnutí/
vypnutí airbagů
ONOFF
0, 0+
Do 13 kg
G0+, BABY SAFE PLUS
(Ano/Ne)
NeNeAnoAnoAnoAno
G0+ BABY
SAFE PLUS se
SEAT BELT FIXATION,
BASE PLAT-
FORM (Ano/Ne)
NeNeAnoAnoAnoAno
I 9 až 18 kgTOYOTA DUO PLUS (Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Ano
Pouze připev- nění pásem
Ano
II, III
15 až 36 kg
KIDFIX XP SICT
(Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
AnoNeAno
MAXI PLUS (Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
AnoNeAno

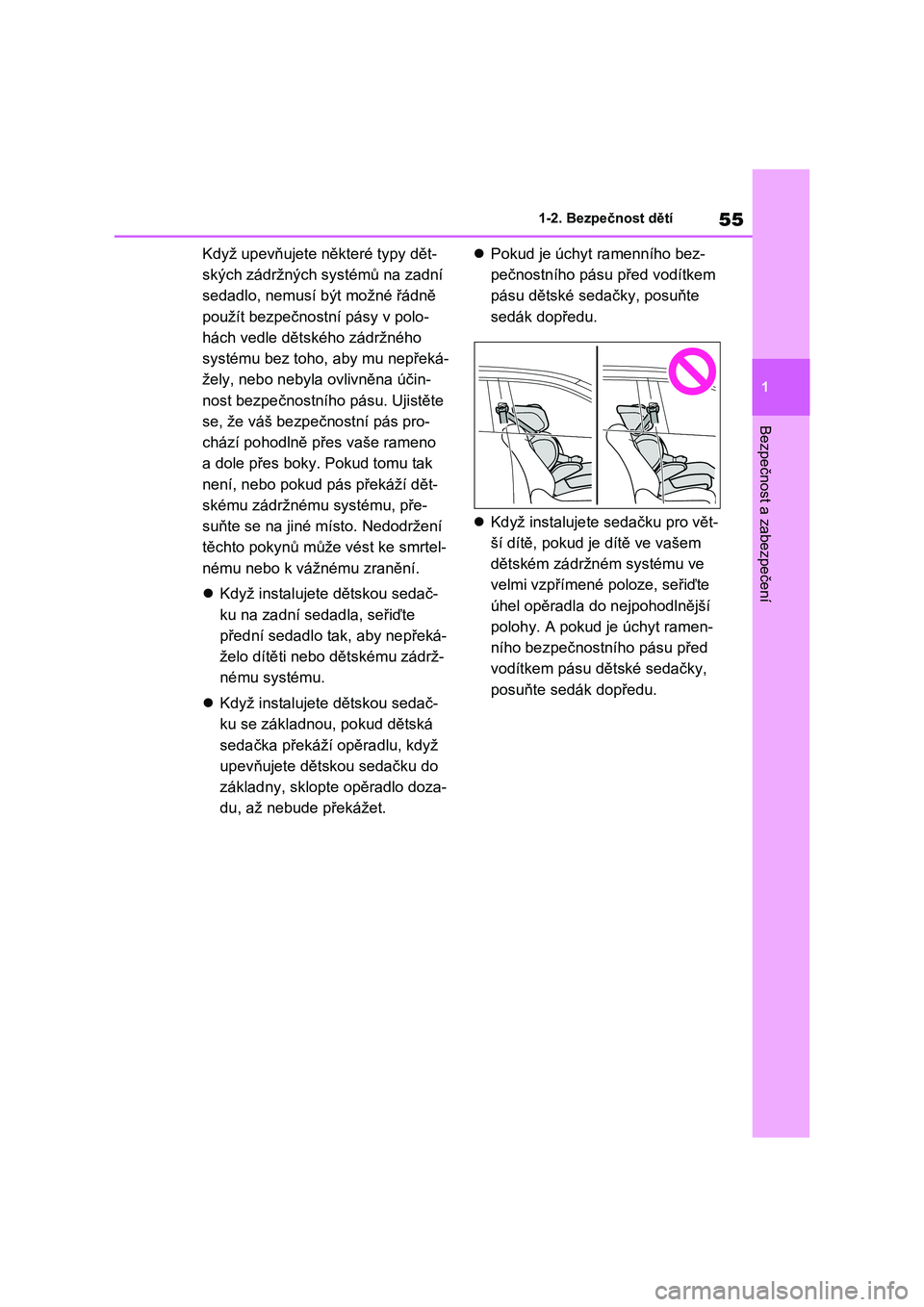

55
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
 Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.

561-2. Bezpečnost dětí
Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.57
Připevnění pomocí spod-
ních úchytů ISOFIXS.58
Připevnění pomocí úchytu
horního řemenuS.60
