In caso di panne
8
► Se previsto in dotazione, montare la boccola antifurto 8 sulla manovella smontaruota 5 per allentare il bullone antifurto.► Allentare (senza rimuovere) gli altri bulloni della ruota utilizzando la manovella smontaruota 5.
NOTIC E
Ruota e cerchio
Quando si rimuove la ruota, rimuovere innanzitutto il cerchio tirando in corrispondenza dell'apertura della valvola con una manovella smontaruota.

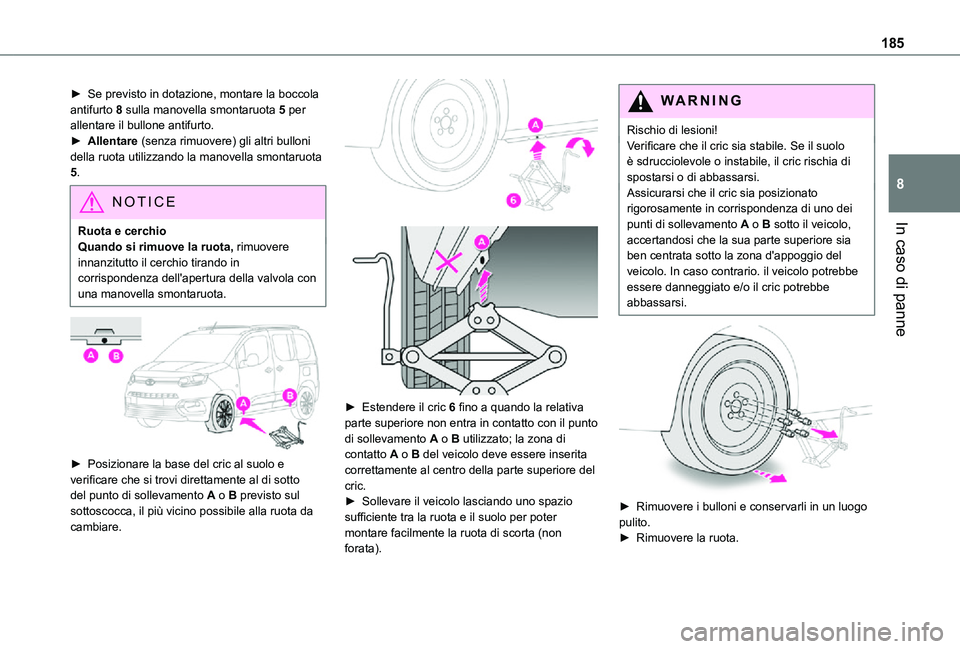

► Posizionare la base del cric al suolo e verificare che si trovi direttamente al di sotto del punto di sollevamento A o B previsto sul sottoscocca, il più vicino possibile alla ruota da cambiare.


► Estendere il cric 6 fino a quando la relativa parte superiore non entra in contatto con il punto di sollevamento A o B utilizzato; la zona di contatto A o B del veicolo deve essere inserita correttamente al centro della parte superiore del cric.► Sollevare il veicolo lasciando uno spazio sufficiente tra la ruota e il suolo per poter montare facilmente la ruota di scorta (non forata).
WARNI NG
Rischio di lesioni!Verificare che il cric sia stabile. Se il suolo è sdrucciolevole o instabile, il cric rischia di spostarsi o di abbassarsi.Assicurarsi che il cric sia posizionato rigorosamente in corrispondenza di uno dei punti di sollevamento A o B sotto il veicolo, accertandosi che la sua parte superiore sia ben centrata sotto la zona d'appoggio del veicolo. In caso contrario. il veicolo potrebbe essere danneggiato e/o il cric potrebbe abbassarsi.


► Rimuovere i bulloni e conservarli in un luogo pulito.► Rimuovere la ruota.

186

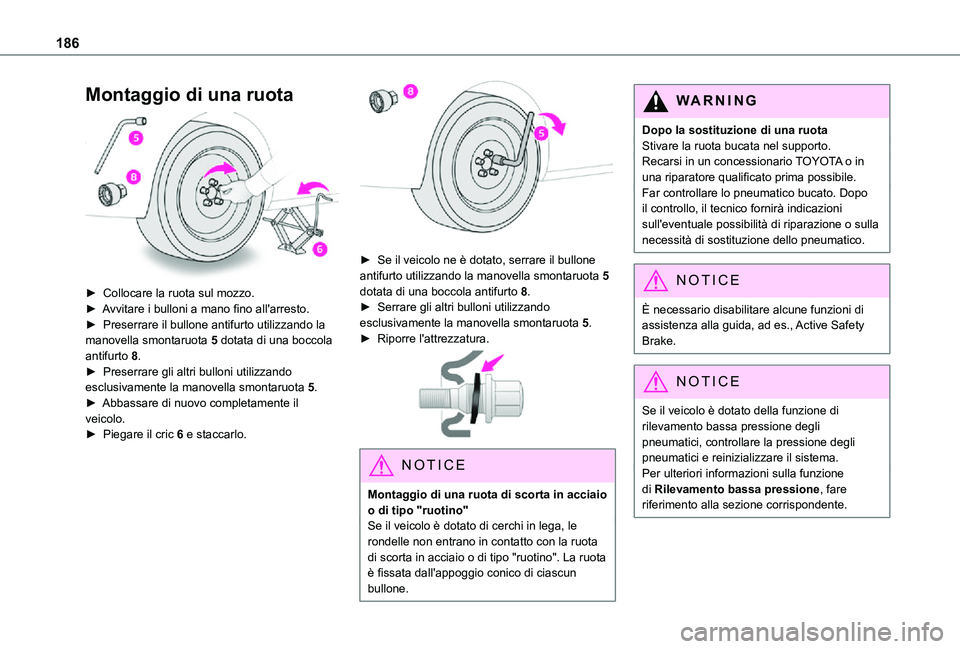

Montaggio di una ruota

► Collocare la ruota sul mozzo.► Avvitare i bulloni a mano fino all'arresto.► Preserrare il bullone antifurto utilizzando la manovella smontaruota 5 dotata di una boccola antifurto 8.► Preserrare gli altri bulloni utilizzando esclusivamente la manovella smontaruota 5.► Abbassare di nuovo completamente il veicolo.► Piegare il cric 6 e staccarlo.

► Se il veicolo ne è dotato, serrare il bullone antifurto utilizzando la manovella smontaruota 5 dotata di una boccola antifurto 8.► Serrare gli altri bulloni utilizzando esclusivamente la manovella smontaruota 5.► Riporre l'attrezzatura.

NOTIC E
Montaggio di una ruota di scorta in acciaio o di tipo "ruotino"Se il veicolo è dotato di cerchi in lega, le rondelle non entrano in contatto con la ruota di scorta in acciaio o di tipo "ruotino". La ruota è fissata dall'appoggio conico di ciascun bullone.
WARNI NG
Dopo la sostituzione di una ruotaStivare la ruota bucata nel supporto.Recarsi in un concessionario TOYOTA o in una riparatore qualificato prima possibile.Far controllare lo pneumatico bucato. Dopo il controllo, il tecnico fornirà indicazioni sull'eventuale possibilità di riparazione o sulla necessità di sostituzione dello pneumatico.
NOTIC E
È necessario disabilitare alcune funzioni di assistenza alla guida, ad es., Active Safety Brake.
NOTIC E
Se il veicolo è dotato della funzione di rilevamento bassa pressione degli pneumatici, controllare la pressione degli pneumatici e reinizializzare il sistema.Per ulteriori informazioni sulla funzione di Rilevamento bassa pressione, fare riferimento alla sezione corrispondente.

187
In caso di panne
8
NOTIC E
Ruota e cerchioDurante il rimontaggio della ruota, rimontare il cerchio, iniziando dall'allineamento dell'intaglio con la valvola, quindi spingendo il cerchio in posizione lungo tutto il bordo con il palmo della mano.


NOTIC E
Le pressioni di gonfiaggio degli pneumatici sono indicate su questa etichetta.

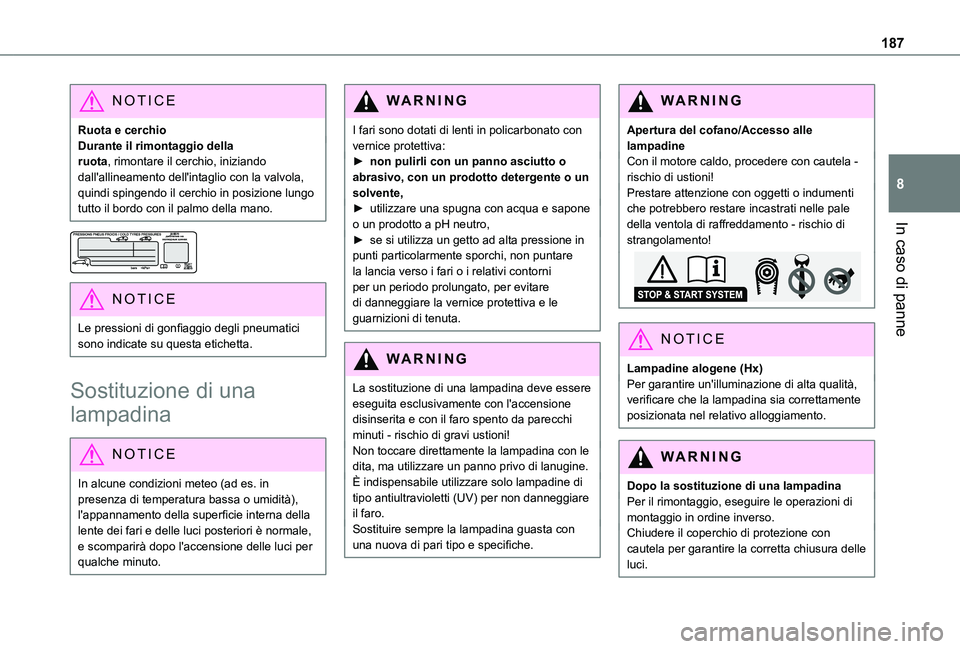

Sostituzione di una
lampadina
NOTIC E
In alcune condizioni meteo (ad es. in presenza di temperatura bassa o umidità), l'appannamento della superficie interna della lente dei fari e delle luci posteriori è normale, e scomparirà dopo l'accensione delle luci per qualche minuto.
WARNI NG
I fari sono dotati di lenti in policarbonato con vernice protettiva:► non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o un solvente,► utilizzare una spugna con acqua e sapone o un prodotto a pH neutro,► se si utilizza un getto ad alta pressione in punti particolarmente sporchi, non puntare la lancia verso i fari o i relativi contorni per un periodo prolungato, per evitare di danneggiare la vernice protettiva e le guarnizioni di tenuta.
WARNI NG
La sostituzione di una lampadina deve essere eseguita esclusivamente con l'accensione disinserita e con il faro spento da parecchi minuti - rischio di gravi ustioni!Non toccare direttamente la lampadina con le dita, ma utilizzare un panno privo di lanugine.È indispensabile utilizzare solo lampadine di tipo antiultravioletti (UV) per non danneggiare il faro.Sostituire sempre la lampadina guasta con una nuova di pari tipo e specifiche.
WARNI NG
Apertura del cofano/Accesso alle lampadineCon il motore caldo, procedere con cautela - rischio di ustioni!Prestare attenzione con oggetti o indumenti che potrebbero restare incastrati nelle pale della ventola di raffreddamento - rischio di strangolamento!
NOTIC E
Lampadine alogene (Hx)Per garantire un'illuminazione di alta qualità, verificare che la lampadina sia correttamente posizionata nel relativo alloggiamento.
WARNI NG
Dopo la sostituzione di una lampadinaPer il rimontaggio, eseguire le operazioni di montaggio in ordine inverso.Chiudere il coperchio di protezione con cautela per garantire la corretta chiusura delle luci.

188

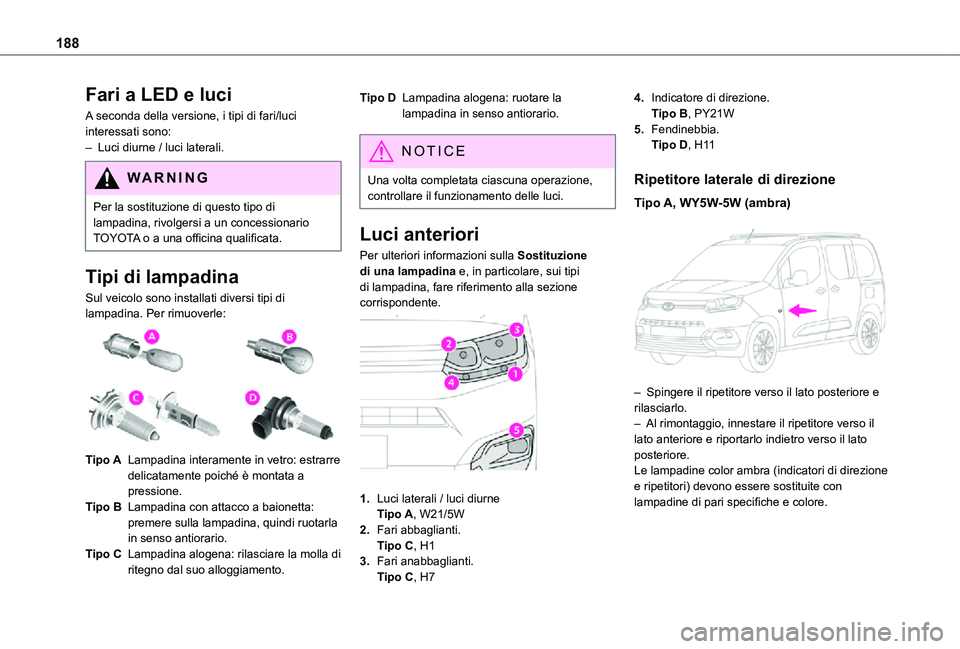

Fari a LED e luci
A seconda della versione, i tipi di fari/luci interessati sono:– Luci diurne / luci laterali.
WARNI NG
Per la sostituzione di questo tipo di lampadina, rivolgersi a un concessionario TOYOTA o a una officina qualificata.
Tipi di lampadina
Sul veicolo sono installati diversi tipi di lampadina. Per rimuoverle:

Tipo ALampadina interamente in vetro: estrarre delicatamente poiché è montata a pressione.
Tipo BLampadina con attacco a baionetta: premere sulla lampadina, quindi ruotarla in senso antiorario.
Tipo CLampadina alogena: rilasciare la molla di ritegno dal suo alloggiamento.
Tipo DLampadina alogena: ruotare la lampadina in senso antiorario.
NOTIC E
Una volta completata ciascuna operazione, controllare il funzionamento delle luci.
Luci anteriori
Per ulteriori informazioni sulla Sostituzione di una lampadina e, in particolare, sui tipi di lampadina, fare riferimento alla sezione corrispondente.

1.Luci laterali / luci diurneTipo A, W21/5W
2.Fari abbaglianti.Tipo C, H1
3.Fari anabbaglianti.Tipo C, H7
4.Indicatore di direzione.Tipo B, PY21W
5.Fendinebbia.Tipo D, H11
Ripetitore laterale di direzione
Tipo A, WY5W-5W (ambra)

– Spingere il ripetitore verso il lato posteriore e rilasciarlo.– Al rimontaggio, innestare il ripetitore verso il lato anteriore e riportarlo indietro verso il lato posteriore.Le lampadine color ambra (indicatori di direzione e ripetitori) devono essere sostituite con lampadine di pari specifiche e colore.

189
In caso di panne
8

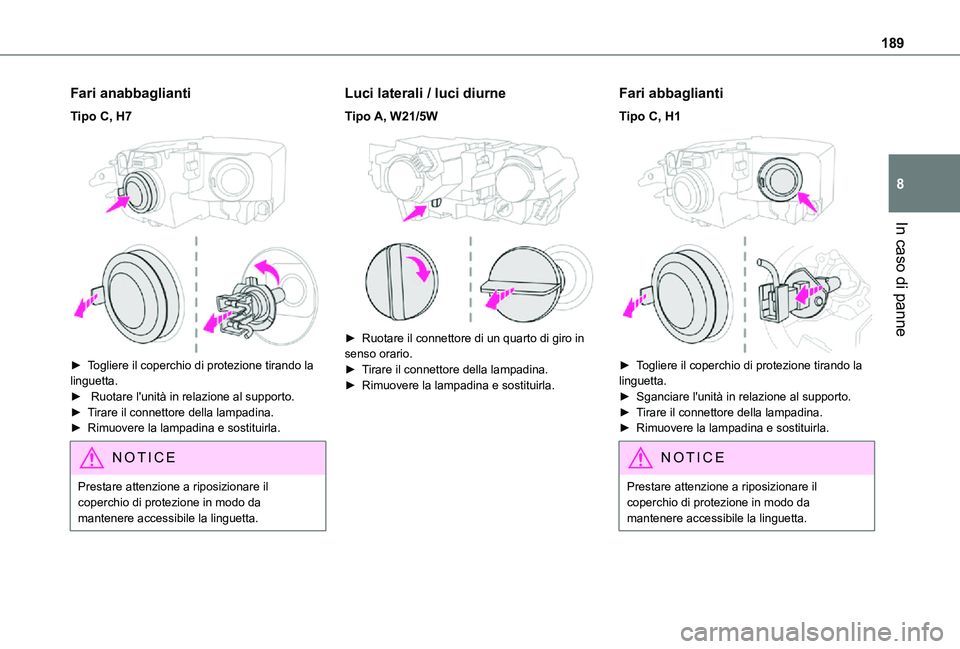

Fari anabbaglianti
Tipo C, H7

► Togliere il coperchio di protezione tirando la linguetta. ► Ruotare l'unità in relazione al supporto.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
NOTIC E
Prestare attenzione a riposizionare il coperchio di protezione in modo da mantenere accessibile la linguetta.
Luci laterali / luci diurne
Tipo A, W21/5W

► Ruotare il connettore di un quarto di giro in senso orario.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
Fari abbaglianti
Tipo C, H1

► Togliere il coperchio di protezione tirando la linguetta.► Sganciare l'unità in relazione al supporto.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
NOTIC E
Prestare attenzione a riposizionare il coperchio di protezione in modo da mantenere accessibile la linguetta.

190

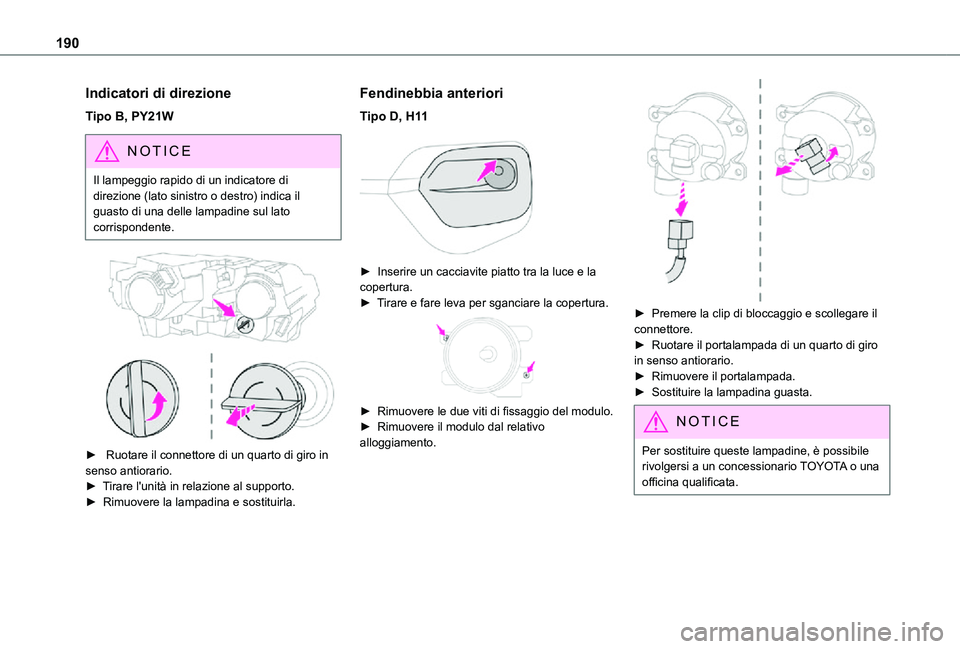

Indicatori di direzione
Tipo B, PY21W
NOTIC E
Il lampeggio rapido di un indicatore di direzione (lato sinistro o destro) indica il guasto di una delle lampadine sul lato corrispondente.


► Ruotare il connettore di un quarto di giro in senso antiorario.
► Tirare l'unità in relazione al supporto.► Rimuovere la lampadina e sostituirla.
Fendinebbia anteriori
Tipo D, H11

► Inserire un cacciavite piatto tra la luce e la copertura.► Tirare e fare leva per sganciare la copertura.

► Rimuovere le due viti di fissaggio del modulo.► Rimuovere il modulo dal relativo alloggiamento.

► Premere la clip di bloccaggio e scollegare il connettore.► Ruotare il portalampada di un quarto di giro in senso antiorario.► Rimuovere il portalampada.► Sostituire la lampadina guasta.
NOTIC E
Per sostituire queste lampadine, è possibile rivolgersi a un concessionario TOYOTA o una officina qualificata.

191
In caso di panne
8

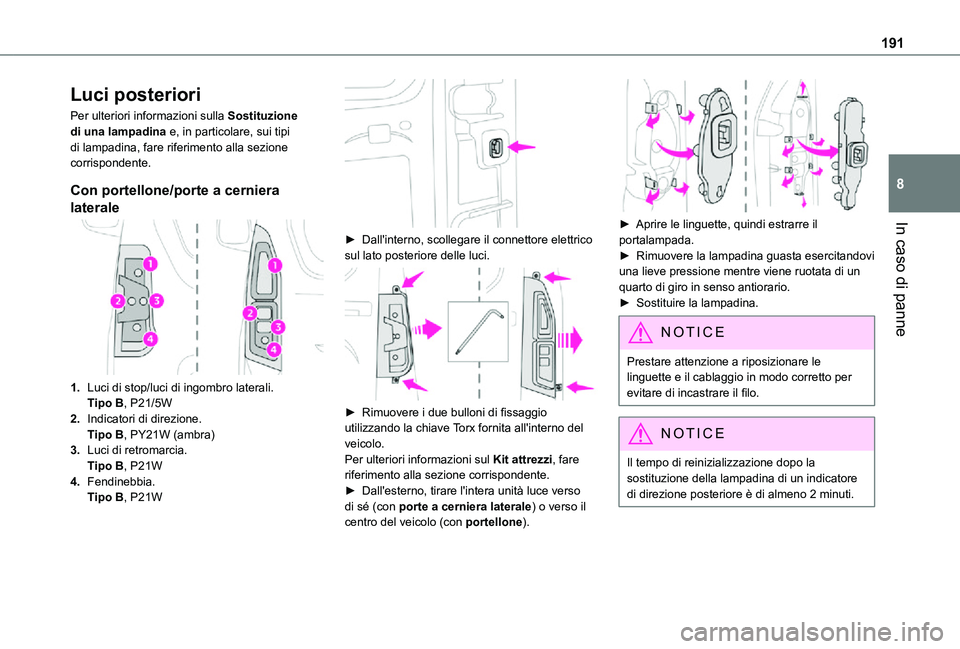

Luci posteriori
Per ulteriori informazioni sulla Sostituzione di una lampadina e, in particolare, sui tipi di lampadina, fare riferimento alla sezione corrispondente.
Con portellone/porte a cerniera
laterale
1.Luci di stop/luci di ingombro laterali.Tipo B, P21/5W
2.Indicatori di direzione.Tipo B, PY21W (ambra)
3.Luci di retromarcia.Tipo B, P21W
4.Fendinebbia.Tipo B, P21W

► Dall'interno, scollegare il connettore elettrico sul lato posteriore delle luci.

► Rimuovere i due bulloni di fissaggio utilizzando la chiave Torx fornita all'interno del veicolo.Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.► Dall'esterno, tirare l'intera unità luce verso di sé (con porte a cerniera laterale) o verso il centro del veicolo (con portellone).

► Aprire le linguette, quindi estrarre il portalampada.► Rimuovere la lampadina guasta esercitandovi una lieve pressione mentre viene ruotata di un quarto di giro in senso antiorario.► Sostituire la lampadina.
NOTIC E
Prestare attenzione a riposizionare le linguette e il cablaggio in modo corretto per evitare di incastrare il filo.
NOTIC E
Il tempo di reinizializzazione dopo la sostituzione della lampadina di un indicatore di direzione posteriore è di almeno 2 minuti.

192

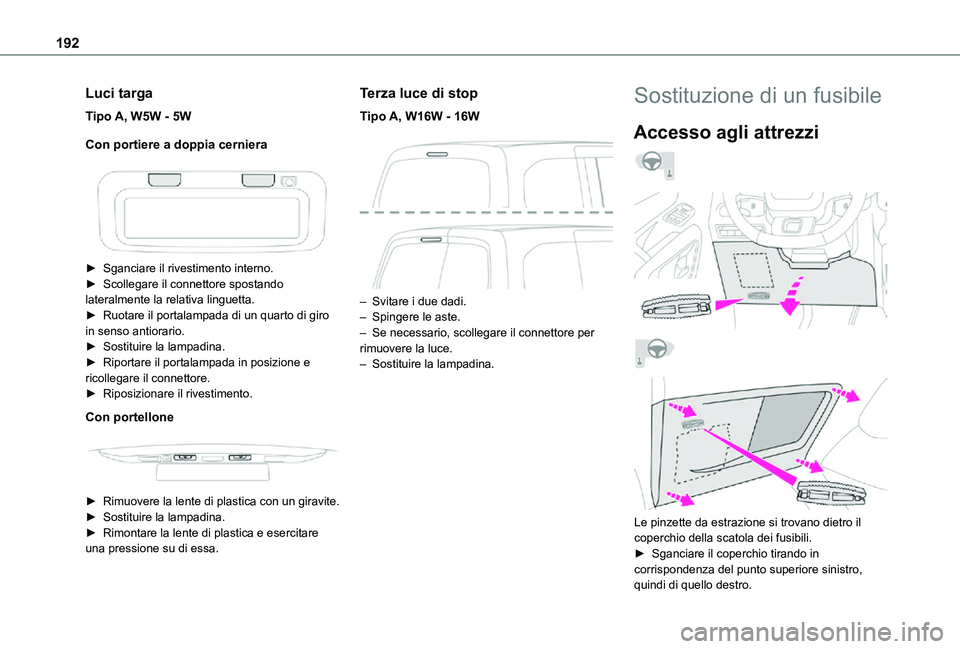

Luci targa
Tipo A, W5W - 5W
Con portiere a doppia cerniera


► Sganciare il rivestimento interno.► Scollegare il connettore spostando lateralmente la relativa linguetta.► Ruotare il portalampada di un quarto di giro in senso antiorario.► Sostituire la lampadina.► Riportare il portalampada in posizione e ricollegare il connettore.► Riposizionare il rivestimento.
Con portellone


► Rimuovere la lente di plastica con un giravite.► Sostituire la lampadina.► Rimontare la lente di plastica e esercitare una pressione su di essa.
Terza luce di stop
Tipo A, W16W - 16W

– Svitare i due dadi.– Spingere le aste.– Se necessario, scollegare il connettore per rimuovere la luce. – Sostituire la lampadina.
Sostituzione di un fusibile
Accesso agli attrezzi




Le pinzette da estrazione si trovano dietro il coperchio della scatola dei fusibili.
► Sganciare il coperchio tirando in corrispondenza del punto superiore sinistro, quindi di quello destro.
