145
Fahren
6

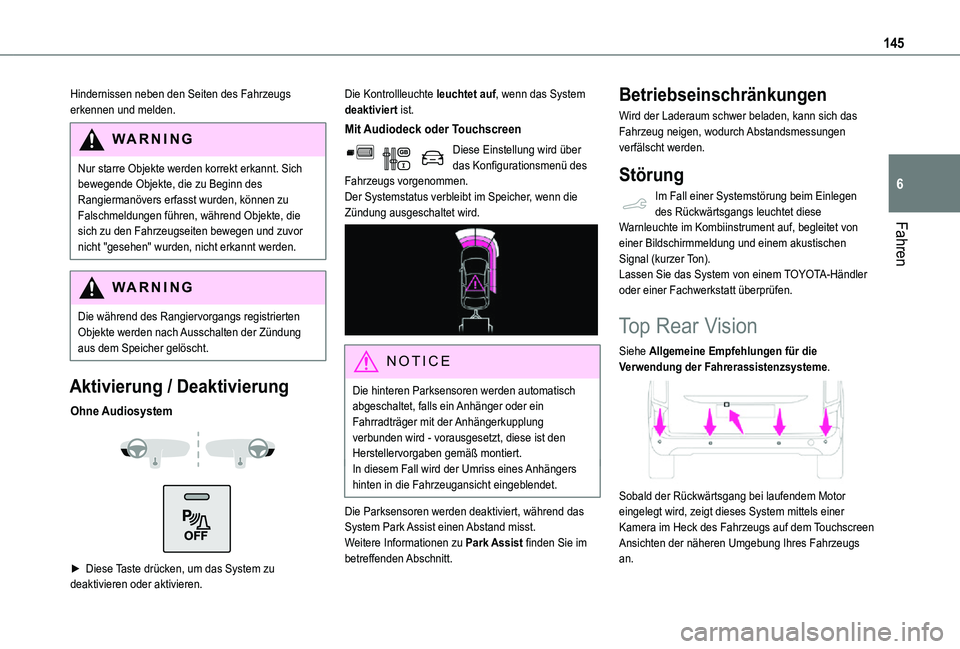

Hindernissen neben den Seiten des Fahrzeugs erkennen und melden.
WARNI NG
Nur starre Objekte werden korrekt erkannt. Sich bewegende Objekte, die zu Beginn des Rangiermanövers erfasst wurden, können zu Falschmeldungen führen, während Objekte, die sich zu den Fahrzeugseiten bewegen und zuvor
nicht "gesehen" wurden, nicht erkannt werden.
WARNI NG
Die während des Rangiervorgangs registrierten Objekte werden nach Ausschalten der Zündung aus dem Speicher gelöscht.
Aktivierung / Deaktivierung
Ohne Audiosystem


► Diese Taste drücken, um das System zu deaktivieren oder aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das System deaktiviert ist.
Mit Audiodeck oder Touchscreen
Diese Einstellung wird über das Konfigurationsmenü des Fahrzeugs vorgenommen.Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.

NOTIC E
Die hinteren Parksensoren werden automatisch abgeschaltet, falls ein Anhänger oder ein Fahrradträger mit der Anhängerkupplung verbunden wird - vorausgesetzt, diese ist den Herstellervorgaben gemäß montiert.In diesem Fall wird der Umriss eines Anhängers hinten in die Fahrzeugansicht eingeblendet.
Die Parksensoren werden deaktiviert, während das System Park Assist einen Abstand misst.Weitere Informationen zu Park Assist finden Sie im betreffenden Abschnitt.
Betriebseinschränkungen
Wird der Laderaum schwer beladen, kann sich das Fahrzeug neigen, wodurch Abstandsmessungen verfälscht werden.
Störung
Im Fall einer Systemstörung beim Einlegen des Rückwärtsgangs leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal (kurzer Ton).Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Top Rear Vision
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Sobald der Rückwärtsgang bei laufendem Motor eingelegt wird, zeigt dieses System mittels einer Kamera im Heck des Fahrzeugs auf dem Touchscreen Ansichten der näheren Umgebung Ihres Fahrzeugs
an.

146

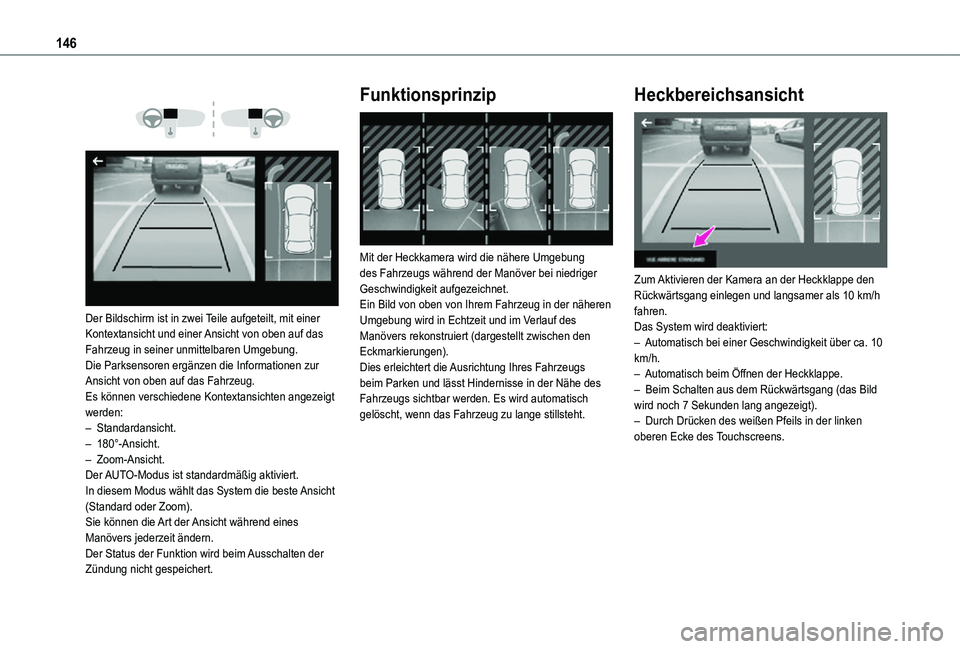

Der Bildschirm ist in zwei Teile aufgeteilt, mit einer Kontextansicht und einer Ansicht von oben auf das Fahrzeug in seiner unmittelbaren Umgebung.Die Parksensoren ergänzen die Informationen zur Ansicht von oben auf das Fahrzeug.Es können verschiedene Kontextansichten angezeigt werden:– Standardansicht.– 180°-Ansicht.– Zoom-Ansicht.Der AUTO-Modus ist standardmäßig aktiviert.In diesem Modus wählt das System die beste Ansicht (Standard oder Zoom).Sie können die Art der Ansicht während eines Manövers jederzeit ändern.
Der Status der Funktion wird beim Ausschalten der Zündung nicht gespeichert.
Funktionsprinzip

Mit der Heckkamera wird die nähere Umgebung des Fahrzeugs während der Manöver bei niedriger Geschwindigkeit aufgezeichnet.Ein Bild von oben von Ihrem Fahrzeug in der näheren Umgebung wird in Echtzeit und im Verlauf des Manövers rekonstruiert (dargestellt zwischen den Eckmarkierungen).Dies erleichtert die Ausrichtung Ihres Fahrzeugs beim Parken und lässt Hindernisse in der Nähe des Fahrzeugs sichtbar werden. Es wird automatisch gelöscht, wenn das Fahrzeug zu lange stillsteht.
Heckbereichsansicht

Zum Aktivieren der Kamera an der Heckklappe den Rückwärtsgang einlegen und langsamer als 10 km/h fahren.Das System wird deaktiviert:– Automatisch bei einer Geschwindigkeit über ca. 10 km/h.– Automatisch beim Öffnen der Heckklappe.– Beim Schalten aus dem Rückwärtsgang (das Bild wird noch 7 Sekunden lang angezeigt).– Durch Drücken des weißen Pfeils in der linken oberen Ecke des Touchscreens.

147
Fahren
6

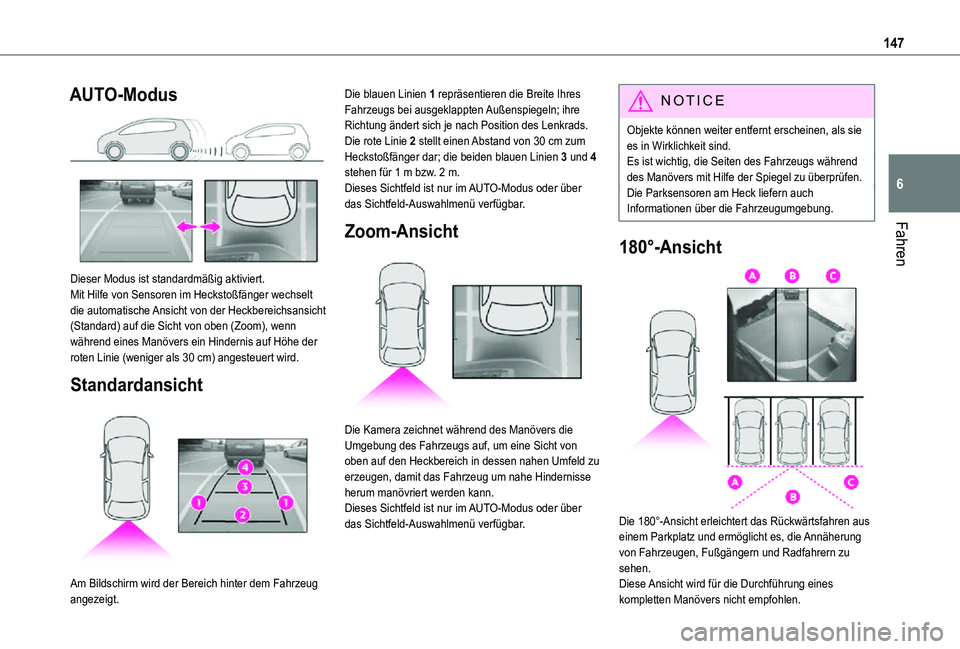

AUTO-Modus

Dieser Modus ist standardmäßig aktiviert.Mit Hilfe von Sensoren im Heckstoßfänger wechselt die automatische Ansicht von der Heckbereichsansicht (Standard) auf die Sicht von oben (Zoom), wenn während eines Manövers ein Hindernis auf Höhe der roten Linie (weniger als 30 cm) angesteuert wird.
Standardansicht

Am Bildschirm wird der Bereich hinter dem Fahrzeug
angezeigt.
Die blauen Linien 1 repräsentieren die Breite Ihres Fahrzeugs bei ausgeklappten Außenspiegeln; ihre Richtung ändert sich je nach Position des Lenkrads.Die rote Linie 2 stellt einen Abstand von 30 cm zum Heckstoßfänger dar; die beiden blauen Linien 3 und 4 stehen für 1 m bzw. 2 m.Dieses Sichtfeld ist nur im AUTO-Modus oder über das Sichtfeld-Auswahlmenü verfügbar.
Zoom-Ansicht

Die Kamera zeichnet während des Manövers die
Umgebung des Fahrzeugs auf, um eine Sicht von oben auf den Heckbereich in dessen nahen Umfeld zu erzeugen, damit das Fahrzeug um nahe Hindernisse herum manövriert werden kann.Dieses Sichtfeld ist nur im AUTO-Modus oder über das Sichtfeld-Auswahlmenü verfügbar.
NOTIC E
Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.Es ist wichtig, die Seiten des Fahrzeugs während des Manövers mit Hilfe der Spiegel zu überprüfen.Die Parksensoren am Heck liefern auch Informationen über die Fahrzeugumgebung.
180°-Ansicht

Die 180°-Ansicht erleichtert das Rückwärtsfahren aus einem Parkplatz und ermöglicht es, die Annäherung von Fahrzeugen, Fußgängern und Radfahrern zu sehen.Diese Ansicht wird für die Durchführung eines
kompletten Manövers nicht empfohlen.

148

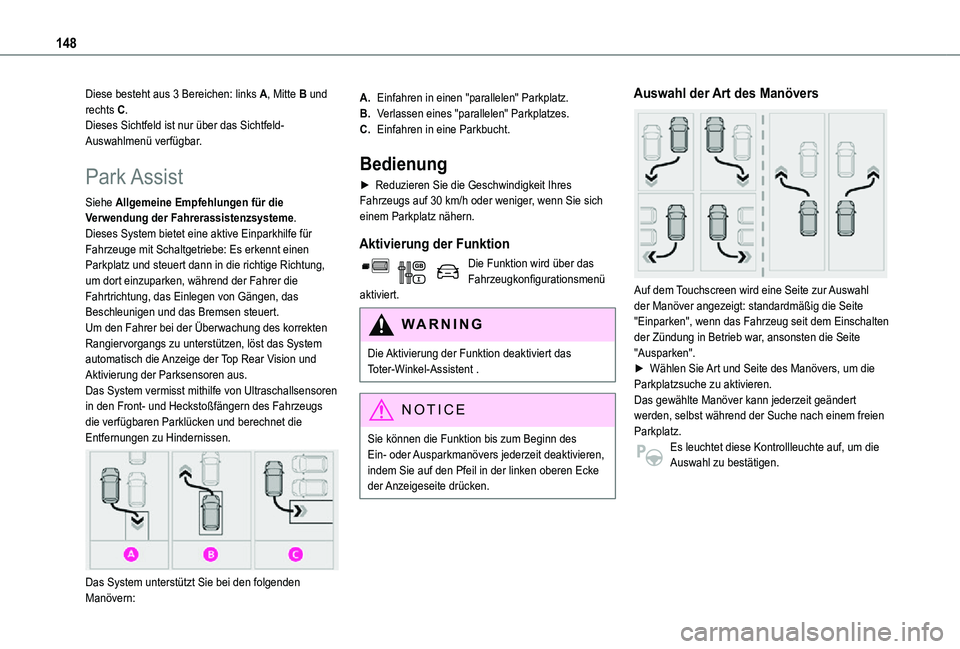

Diese besteht aus 3 Bereichen: links A, Mitte B und rechts C.Dieses Sichtfeld ist nur über das Sichtfeld-Auswahlmenü verfügbar.
Park Assist
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Dieses System bietet eine aktive Einparkhilfe für Fahrzeuge mit Schaltgetriebe: Es erkennt einen Parkplatz und steuert dann in die richtige Richtung, um dort einzuparken, während der Fahrer die Fahrtrichtung, das Einlegen von Gängen, das Beschleunigen und das Bremsen steuert.Um den Fahrer bei der Überwachung des korrekten Rangiervorgangs zu unterstützen, löst das System automatisch die Anzeige der Top Rear Vision und Aktivierung der Parksensoren aus.Das System vermisst mithilfe von Ultraschallsensoren in den Front- und Heckstoßfängern des Fahrzeugs die verfügbaren Parklücken und berechnet die Entfernungen zu Hindernissen.

Das System unterstützt Sie bei den folgenden Manövern:
A.Einfahren in einen "parallelen" Parkplatz.
B.Verlassen eines "parallelen" Parkplatzes.
C.Einfahren in eine Parkbucht.
Bedienung
► Reduzieren Sie die Geschwindigkeit Ihres Fahrzeugs auf 30 km/h oder weniger, wenn Sie sich einem Parkplatz nähern.
Aktivierung der Funktion
Die Funktion wird über das Fahrzeugkonfigurationsmenü aktiviert.
WARNI NG
Die Aktivierung der Funktion deaktiviert das Toter-Winkel-Assistent .
NOTIC E
Sie können die Funktion bis zum Beginn des
Ein- oder Ausparkmanövers jederzeit deaktivieren, indem Sie auf den Pfeil in der linken oberen Ecke der Anzeigeseite drücken.
Auswahl der Art des Manövers

Auf dem Touchscreen wird eine Seite zur Auswahl der Manöver angezeigt: standardmäßig die Seite "Einparken", wenn das Fahrzeug seit dem Einschalten der Zündung in Betrieb war, ansonsten die Seite "Ausparken".► Wählen Sie Art und Seite des Manövers, um die Parkplatzsuche zu aktivieren.Das gewählte Manöver kann jederzeit geändert werden, selbst während der Suche nach einem freien Parkplatz.
Es leuchtet diese Kontrollleuchte auf, um die Auswahl zu bestätigen.

149
Fahren
6

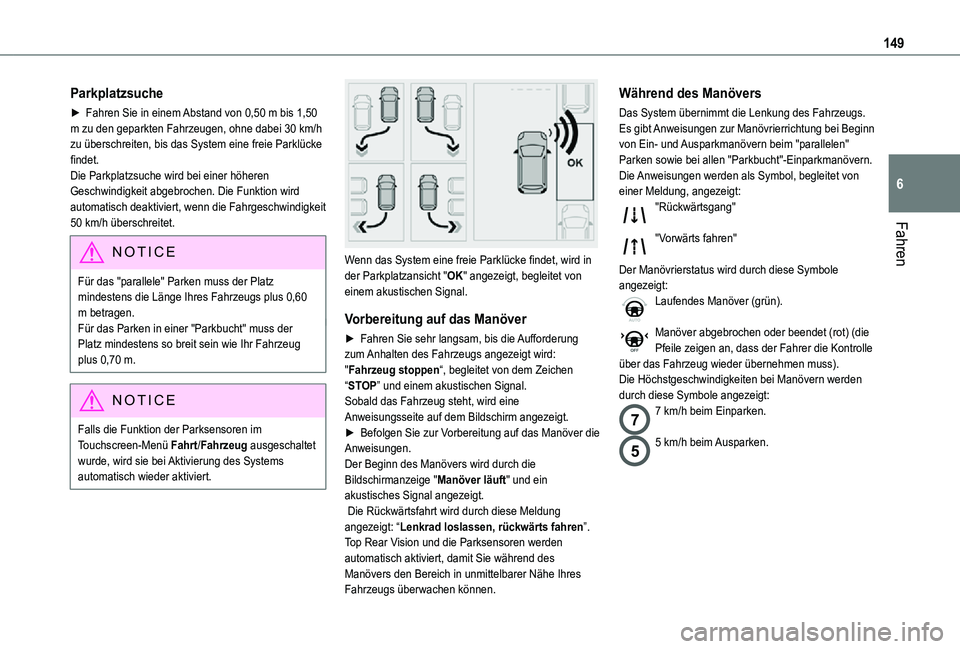

Parkplatzsuche
► Fahren Sie in einem Abstand von 0,50 m bis 1,50 m zu den geparkten Fahrzeugen, ohne dabei 30 km/h zu überschreiten, bis das System eine freie Parklücke findet.Die Parkplatzsuche wird bei einer höheren Geschwindigkeit abgebrochen. Die Funktion wird automatisch deaktiviert, wenn die Fahrgeschwindigkeit 50 km/h überschreitet.
NOTIC E
Für das "parallele" Parken muss der Platz mindestens die Länge Ihres Fahrzeugs plus 0,60 m betragen.Für das Parken in einer "Parkbucht" muss der Platz mindestens so breit sein wie Ihr Fahrzeug plus 0,70 m.
NOTIC E
Falls die Funktion der Parksensoren im Touchscreen-Menü Fahrt/Fahrzeug ausgeschaltet wurde, wird sie bei Aktivierung des Systems automatisch wieder aktiviert.


Wenn das System eine freie Parklücke findet, wird in der Parkplatzansicht "OK" angezeigt, begleitet von einem akustischen Signal.
Vorbereitung auf das Manöver
► Fahren Sie sehr langsam, bis die Aufforderung zum Anhalten des Fahrzeugs angezeigt wird: "Fahrzeug stoppen“, begleitet von dem Zeichen “STOP” und einem akustischen Signal.Sobald das Fahrzeug steht, wird eine Anweisungsseite auf dem Bildschirm angezeigt.► Befolgen Sie zur Vorbereitung auf das Manöver die Anweisungen. Der Beginn des Manövers wird durch die Bildschirmanzeige "Manöver läuft" und ein akustisches Signal angezeigt. Die Rückwärtsfahrt wird durch diese Meldung angezeigt: “Lenkrad loslassen, rückwärts fahren”.Top Rear Vision und die Parksensoren werden automatisch aktiviert, damit Sie während des Manövers den Bereich in unmittelbarer Nähe Ihres Fahrzeugs überwachen können.
Während des Manövers
Das System übernimmt die Lenkung des Fahrzeugs. Es gibt Anweisungen zur Manövrierrichtung bei Beginn von Ein- und Ausparkmanövern beim "parallelen" Parken sowie bei allen "Parkbucht"-Einparkmanövern.Die Anweisungen werden als Symbol, begleitet von einer Meldung, angezeigt:"Rückwärtsgang"
"Vorwärts fahren"
Der Manövrierstatus wird durch diese Symbole angezeigt:Laufendes Manöver (grün).
Manöver abgebrochen oder beendet (rot) (die Pfeile zeigen an, dass der Fahrer die Kontrolle über das Fahrzeug wieder übernehmen muss).Die Höchstgeschwindigkeiten bei Manövern werden durch diese Symbole angezeigt:
77 km/h beim Einparken.
55 km/h beim Ausparken.

150

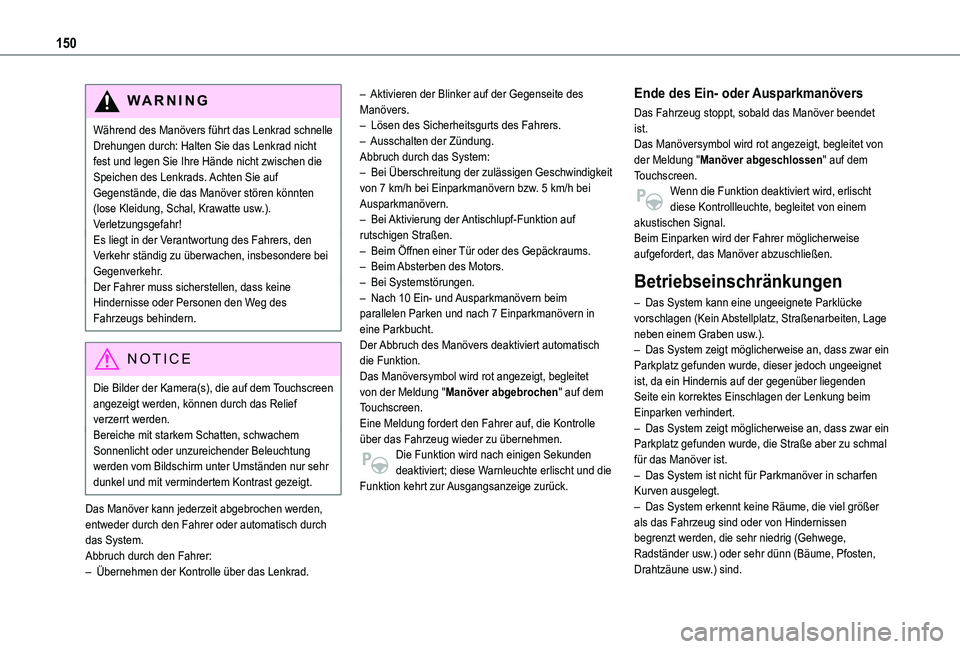

WARNI NG
Während des Manövers führt das Lenkrad schnelle Drehungen durch: Halten Sie das Lenkrad nicht fest und legen Sie Ihre Hände nicht zwischen die Speichen des Lenkrads. Achten Sie auf Gegenstände, die das Manöver stören könnten (lose Kleidung, Schal, Krawatte usw.). Verletzungsgefahr!Es liegt in der Verantwortung des Fahrers, den Verkehr ständig zu überwachen, insbesondere bei Gegenverkehr.Der Fahrer muss sicherstellen, dass keine Hindernisse oder Personen den Weg des Fahrzeugs behindern.
NOTIC E
Die Bilder der Kamera(s), die auf dem Touchscreen angezeigt werden, können durch das Relief verzerrt werden.Bereiche mit starkem Schatten, schwachem Sonnenlicht oder unzureichender Beleuchtung werden vom Bildschirm unter Umständen nur sehr dunkel und mit vermindertem Kontrast gezeigt.
Das Manöver kann jederzeit abgebrochen werden, entweder durch den Fahrer oder automatisch durch das System.Abbruch durch den Fahrer:– Übernehmen der Kontrolle über das Lenkrad.
– Aktivieren der Blinker auf der Gegenseite des Manövers.– Lösen des Sicherheitsgurts des Fahrers.– Ausschalten der Zündung.Abbruch durch das System:– Bei Überschreitung der zulässigen Geschwindigkeit von 7 km/h bei Einparkmanövern bzw. 5 km/h bei Ausparkmanövern.– Bei Aktivierung der Antischlupf-Funktion auf rutschigen Straßen.– Beim Öffnen einer Tür oder des Gepäckraums.– Beim Absterben des Motors.– Bei Systemstörungen.– Nach 10 Ein- und Ausparkmanövern beim parallelen Parken und nach 7 Einparkmanövern in eine Parkbucht.Der Abbruch des Manövers deaktiviert automatisch die Funktion.Das Manöversymbol wird rot angezeigt, begleitet von der Meldung "Manöver abgebrochen" auf dem Touchscreen.Eine Meldung fordert den Fahrer auf, die Kontrolle über das Fahrzeug wieder zu übernehmen.
Die Funktion wird nach einigen Sekunden deaktiviert; diese Warnleuchte erlischt und die Funktion kehrt zur Ausgangsanzeige zurück.
Ende des Ein- oder Ausparkmanövers
Das Fahrzeug stoppt, sobald das Manöver beendet ist.Das Manöversymbol wird rot angezeigt, begleitet von der Meldung "Manöver abgeschlossen" auf dem Touchscreen.Wenn die Funktion deaktiviert wird, erlischt diese Kontrollleuchte, begleitet von einem akustischen Signal.Beim Einparken wird der Fahrer möglicherweise aufgefordert, das Manöver abzuschließen.
Betriebseinschränkungen
– Das System kann eine ungeeignete Parklücke vorschlagen (Kein Abstellplatz, Straßenarbeiten, Lage neben einem Graben usw.).– Das System zeigt möglicherweise an, dass zwar ein Parkplatz gefunden wurde, dieser jedoch ungeeignet ist, da ein Hindernis auf der gegenüber liegenden Seite ein korrektes Einschlagen der Lenkung beim Einparken verhindert.– Das System zeigt möglicherweise an, dass zwar ein Parkplatz gefunden wurde, die Straße aber zu schmal
für das Manöver ist.– Das System ist nicht für Parkmanöver in scharfen Kurven ausgelegt.– Das System erkennt keine Räume, die viel größer als das Fahrzeug sind oder von Hindernissen begrenzt werden, die sehr niedrig (Gehwege, Radständer usw.) oder sehr dünn (Bäume, Pfosten, Drahtzäune usw.) sind.

151
Fahren
6
– Bestimmte Hindernisse, die sich im toten Winkel der Sensoren befinden, können während des Manövers nicht oder nicht mehr erkannt werden.– Bestimmte Materialien (Stoffe) absorbieren Schallwellen: Fußgänger werden möglicherweise nicht erkannt.– Ein Frontal- oder Heckaufprall auf das Fahrzeug kann die Einstellungen der Sensoren verändern, was vom System nicht immer erkannt wird: Abstandsmessungen können verfälscht werden.– Wird der Laderaum schwer beladen, kann sich das Fahrzeug neigen, wodurch Abstandsmessungen verfälscht werden.Die Sensoren und Kameras des Fahrzeugs können beeinträchtigt werden durch:– Ansammlung von Schnee oder Laub auf der Straße,– schlechtes Wetter (starker Regen, dichter Nebel, Schneefall usw.)– Schallstörungen durch laute Fahrzeuge und Maschinen (z.B. LKW, Presslufthämmer).
WARNI NG
Verwenden Sie die Funktion nicht unter den folgenden äußeren Bedingungen:– Neben einem weichen Straßenrand (z.B. Straßengraben) oder einem Kai oder am Rand eines Abgrunds.– Wenn die Fahrbahn rutschig ist (z.B. Eis).
WARNI NG
Bei Auftritt einer der folgenden Störungen das System keinesfalls verwenden.– Falls ein Reifen einen zu niedrigen Reifendruck aufweist.– Falls einer der Stoßfänger beschädigt ist.– Falls eine der Kameras defekt ist.
WARNI NG
Falls am Fahrzeug eine der folgenden Änderungen vorgenommen wurde, diese Funktion nicht verwenden:– Beim Transport eines Objekts, das sich über die Abmessungen des Fahrzeugs hinaus erstreckt (Leiter auf den Dachträgern, Fahrradträger an der Heckklappe usw.).– Wenn eine nicht zugelassene Anhängerkupplung montiert ist.– Bei aufgezogenen Schneeketten.– Beim Fahren mit einem Ersatzrad mit kleinem
Durchmesser oder einem "Notrad".– Wenn die montierten Räder eine andere Größe aufweisen als die Originalräder.– Nach einer Modifizierung einer oder beider Stoßfänger (zusätzlicher Schutz).– Falls Sensoren von einem anderen als einem TOYOTA-Händler neu lackiert wurden.– Bei Sensoren, die nicht für das Fahrzeug zugelassen sind.
Störungen
Wenn die Funktion nicht aktiviert ist, blinkt diese Kontrollleuchte kurz auf und es ertönt ein akustisches Signal, um eine Systemstörung anzuzeigen.Wenn die Störung während des Betriebs des Systems auftritt, erlischt die Warnleuchte.Wenn die Störung der Parksensoren während des Betriebs auftritt, angezeigt durch das Aufleuchten dieser Warnleuchte, wird die Funktion deaktiviert.Lassen Sie das System im Fall einer Störung von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.Im Fall einer Störung der Servolenkung leuchtet diese Warnleuchte im Kombiinstrument auf und es erscheint eine Warnmeldung.Halten Sie umgehend an einer sicheren Stelle an. Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.

152

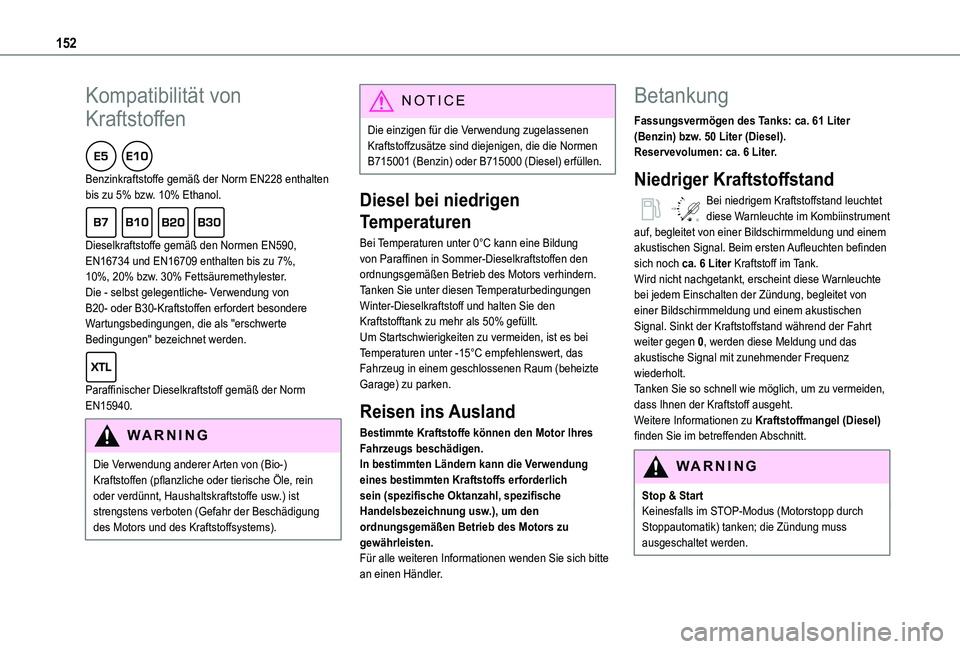

Kompatibilität von
Kraftstoffen
Benzinkraftstoffe gemäß der Norm EN228 enthalten bis zu 5% bzw. 10% Ethanol.
Dieselkraftstoffe gemäß den Normen EN590, EN16734 und EN16709 enthalten bis zu 7%, 10%, 20% bzw. 30% Fettsäuremethylester. Die - selbst gelegentliche- Verwendung von B20- oder B30-Kraftstoffen erfordert besondere Wartungsbedingungen, die als "erschwerte Bedingungen" bezeichnet werden.
Paraffinischer Dieselkraftstoff gemäß der Norm EN15940.
WARNI NG
Die Verwendung anderer Arten von (Bio-)Kraftstoffen (pflanzliche oder tierische Öle, rein oder verdünnt, Haushaltskraftstoffe usw.) ist strengstens verboten (Gefahr der Beschädigung des Motors und des Kraftstoffsystems).
NOTIC E
Die einzigen für die Verwendung zugelassenen Kraftstoffzusätze sind diejenigen, die die Normen B715001 (Benzin) oder B715000 (Diesel) erfüllen.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0°C kann eine Bildung von Paraffinen in Sommer-Dieselkraftstoffen den ordnungsgemäßen Betrieb des Motors verhindern. Tanken Sie unter diesen Temperaturbedingungen Winter-Dieselkraftstoff und halten Sie den Kraftstofftank zu mehr als 50% gefüllt.Um Startschwierigkeiten zu vermeiden, ist es bei Temperaturen unter -15°C empfehlenswert, das Fahrzeug in einem geschlossenen Raum (beheizte Garage) zu parken.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor Ihres
Fahrzeugs beschädigen.In bestimmten Ländern kann die Verwendung eines bestimmten Kraftstoffs erforderlich sein (spezifische Oktanzahl, spezifische Handelsbezeichnung usw.), um den ordnungsgemäßen Betrieb des Motors zu gewährleisten.Für alle weiteren Informationen wenden Sie sich bitte an einen Händler.
Betankung
Fassungsvermögen des Tanks: ca. 61 Liter (Benzin) bzw. 50 Liter (Diesel).Reservevolumen: ca. 6 Liter.
Niedriger Kraftstoffstand
/2
1 1Bei niedrigem Kraftstoffstand leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Beim ersten Aufleuchten befinden sich noch ca. 6 Liter Kraftstoff im Tank.Wird nicht nachgetankt, erscheint diese Warnleuchte bei jedem Einschalten der Zündung, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Sinkt der Kraftstoffstand während der Fahrt weiter gegen 0, werden diese Meldung und das akustische Signal mit zunehmender Frequenz wiederholt.Tanken Sie so schnell wie möglich, um zu vermeiden, dass Ihnen der Kraftstoff ausgeht.Weitere Informationen zu Kraftstoffmangel (Diesel) finden Sie im betreffenden Abschnitt.
W
ARNI NG
Stop & StartKeinesfalls im STOP-Modus (Motorstopp durch Stoppautomatik) tanken; die Zündung muss ausgeschaltet werden.
