Bei einer Panne
8

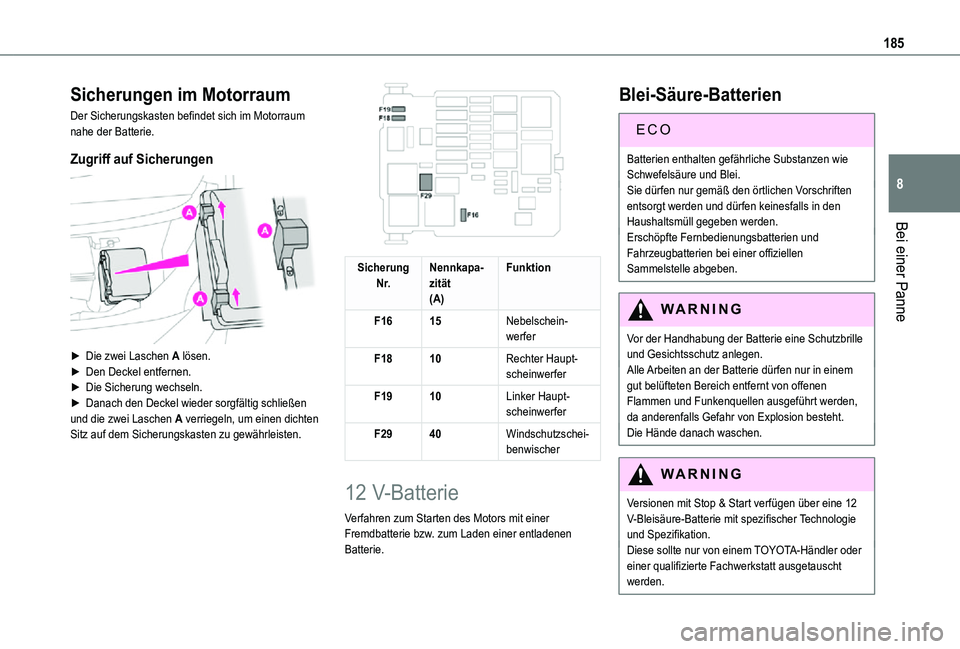

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum nahe der Batterie.
Zugriff auf Sicherungen

► Die zwei Laschen A lösen.► Den Deckel entfernen.► Die Sicherung wechseln.► Danach den Deckel wieder sorgfältig schließen und die zwei Laschen A verriegeln, um einen dichten Sitz auf dem Sicherungskasten zu gewährleisten.

Sicherung N r.Nennkapa-zität(A)
Funktion
F1615Nebelschein-werfer
F1810Rechter Haupt-scheinwerfer
F1910Linker Haupt-scheinwerfer
F2940Windschutzschei-benwischer
12 V-Batterie
Verfahren zum Starten des Motors mit einer Fremdbatterie bzw. zum Laden einer entladenen Batterie.
Blei-Säure-Batterien
EC O
Batterien enthalten gefährliche Substanzen wie Schwefelsäure und Blei.Sie dürfen nur gemäß den örtlichen Vorschriften entsorgt werden und dürfen keinesfalls in den Haushaltsmüll gegeben werden.Erschöpfte Fernbedienungsbatterien und
Fahrzeugbatterien bei einer offiziellen Sammelstelle abgeben.
WARNI NG
Vor der Handhabung der Batterie eine Schutzbrille und Gesichtsschutz anlegen.Alle Arbeiten an der Batterie dürfen nur in einem gut belüfteten Bereich entfernt von offenen Flammen und Funkenquellen ausgeführt werden, da anderenfalls Gefahr von Explosion besteht.Die Hände danach waschen.
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Bleisäure-Batterie mit spezifischer Technologie und Spezifikation.
Diese sollte nur von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt ausgetauscht werden.

186
Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.► Öffnen Sie die Motorhaube über den Innenentriegelungshebel und dann über den äußeren Sicherungsriegel.► Setzen Sie die Motorhauben-Stützstrebe ein.

Die Minusklemme (-) der Batterie ist nicht zugänglich.Dafür gibt es einen gesonderten Masseanschlusspunkt nahe der Batterie.
NOTIC E
Weitere Informationen zu Motorhaube und Motor, finden Sie im betreffenden Abschnitt.
Starten mit einer anderen
Batterie
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann der Motor über eine Hilfsbatterie (extern oder in einem
anderen Fahrzeug) und Starthilfekabeln oder über einen Batterie-Booster gestartet werden.
WARNI NG
Keinesfalls den Motor mittels eines angeschlossenen Ladegeräts starten.Keinesfalls einen Batterie-Booster mit 24 V oder mehr verwenden.Vorab prüfen, ob die Hilfsbatterie eine
Nennspannung von 12 V und eine Kapazität aufweist, die mindestens derjenigen der entladenen Batterie entspricht.Die zwei Fahrzeuge dürfen sich nicht berühren.Schalten Sie alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Beleuchtung usw.) aus.Stellen Sie sicher, dass sich die Starthilfekabel nicht in der Nähe von beweglichen Motorteilen (Lüfter, Riemen usw.) befinden.Lösen Sie die Plusklemme (+) nicht bei laufendem Motor.


► Verbinden Sie das rote Kabel mit der Plusklemme (+) der entladenen Batterie A (am Metallbogen) und dann mit der Plusklemme (+) der Hilfsbatterie B oder des Boosters.► Verbinden Sie ein Ende des grünen oder schwarzen Kabels mit der Minusklemme (-) der Hilfsbatterie B oder des Boosters (oder einem Massepunkt des Starthilfefahrzeugs).► Verbinden Sie das andere Ende des grünen oder schwarzen Kabels mit dem Massepunkt C des Pannenfahrzeugs.► Starten Sie den Motor des Starthilfefahrzeugs und lassen Sie ihn einige Minuten laufen.► Betätigen Sie den Anlasser des Pannenfahrzeugs und lassen Sie den Motor laufen.Sollte der Motor nicht sofort starten, die Zündung ausschalten und bis zum nächsten Startversuch einige Augenblicke warten.► Warten, bis der Motor wieder im Leerlauf dreht.► Die Starthilfekabel in in umgekehrter Reihenfolge abklemmen,

187
Bei einer Panne
8
► Lassen Sie den Motor mindestens 30 Minuten lang laufen, sei es durch Fahren oder bei stehendem Fahrzeug, damit die Batterie einen ausreichenden Ladezustand erreicht.
WARNI NG
Zum Lösen in umgekehrter Reihenfolge vorgehen.
NOTIC E
Einige Funktionen, darunter Stop & Start, sind nicht verfügbar, wenn die Batterie nicht ausreichend geladen ist.

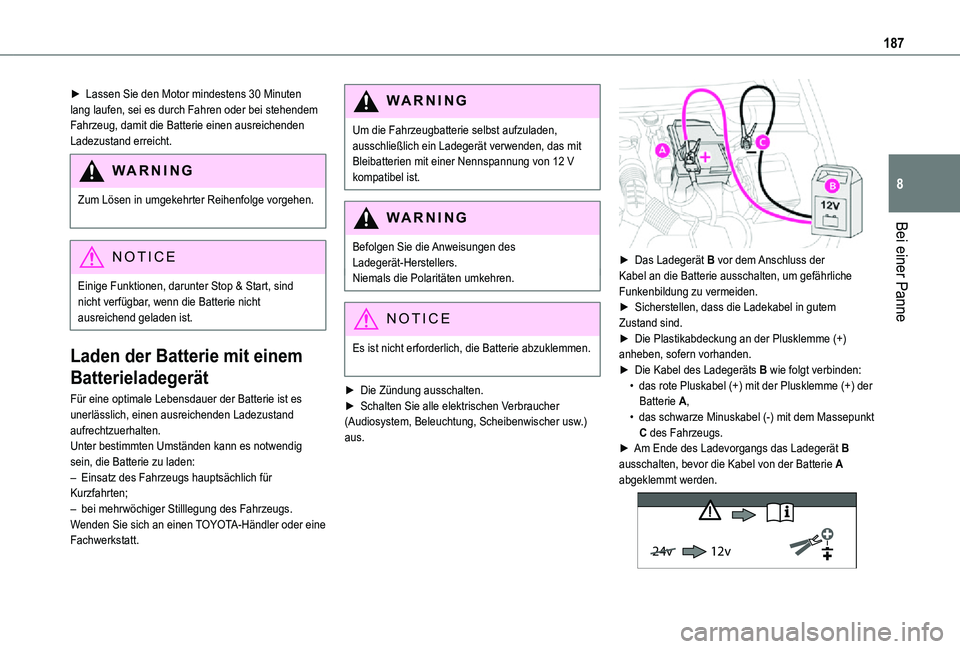

Laden der Batterie mit einem
Batterieladegerät
Für eine optimale Lebensdauer der Batterie ist es unerlässlich, einen ausreichenden Ladezustand aufrechtzuerhalten.Unter bestimmten Umständen kann es notwendig sein, die Batterie zu laden:– Einsatz des Fahrzeugs hauptsächlich für Kurzfahrten;– bei mehrwöchiger Stilllegung des Fahrzeugs.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
WARNI NG
Um die Fahrzeugbatterie selbst aufzuladen, ausschließlich ein Ladegerät verwenden, das mit Bleibatterien mit einer Nennspannung von 12 V kompatibel ist.
WARNI NG
Befolgen Sie die Anweisungen des Ladegerät-Herstellers.Niemals die Polaritäten umkehren.
NOTIC E
Es ist nicht erforderlich, die Batterie abzuklemmen.
► Die Zündung ausschalten.► Schalten Sie alle elektrischen Verbraucher (Audiosystem, Beleuchtung, Scheibenwischer usw.) aus.

► Das Ladegerät B vor dem Anschluss der Kabel an die Batterie ausschalten, um gefährliche Funkenbildung zu vermeiden.► Sicherstellen, dass die Ladekabel in gutem Zustand sind.► Die Plastikabdeckung an der Plusklemme (+) anheben, sofern vorhanden.► Die Kabel des Ladegeräts B wie folgt verbinden:• das rote Pluskabel (+) mit der Plusklemme (+) der Batterie A,• das schwarze Minuskabel (-) mit dem Massepunkt C des Fahrzeugs.► Am Ende des Ladevorgangs das Ladegerät B ausschalten, bevor die Kabel von der Batterie A abgeklemmt werden.
24v 12v

188
WARNI NG
Bei Vorhandensein dieses Aufklebers ausschließlich ein 12V-Ladegerät verwenden, um irreversible Schäden an den elektrischen Komponenten des Stop & Start-Systems zu vermeiden.
WARNI NG
Niemals versuchen, eine gefrorene Batterie zu laden - Explosionsgefahr!Bringen Sie eine eingefrorene Batterie zu einem TOYOTA-Händler oder einer qualifizierten Werkstatt. Dort wird die Batterie auf mögliche Schäden interner Komponenten und Risse im Gehäuse geprüft. Bei solchen Schäden könnte giftige und korrosive Säure auslaufen.

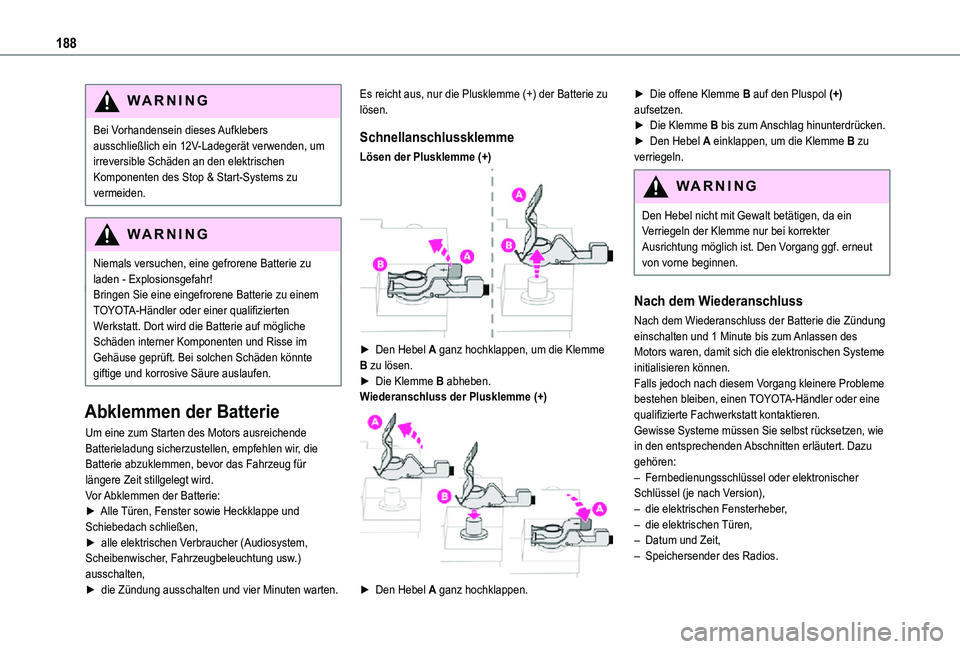

Abklemmen der Batterie
Um eine zum Starten des Motors ausreichende
Batterieladung sicherzustellen, empfehlen wir, die Batterie abzuklemmen, bevor das Fahrzeug für längere Zeit stillgelegt wird.Vor Abklemmen der Batterie:► Alle Türen, Fenster sowie Heckklappe und Schiebedach schließen,► alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Fahrzeugbeleuchtung usw.) ausschalten,► die Zündung ausschalten und vier Minuten warten.
Es reicht aus, nur die Plusklemme (+) der Batterie zu lösen.
Schnellanschlussklemme
Lösen der Plusklemme (+)

► Den Hebel A ganz hochklappen, um die Klemme B zu lösen.► Die Klemme B abheben.Wiederanschluss der Plusklemme (+)

► Den Hebel A ganz hochklappen.
► Die offene Klemme B auf den Pluspol (+) aufsetzen.► Die Klemme B bis zum Anschlag hinunterdrücken.► Den Hebel A einklappen, um die Klemme B zu verriegeln.
WARNI NG
Den Hebel nicht mit Gewalt betätigen, da ein Verriegeln der Klemme nur bei korrekter
Ausrichtung möglich ist. Den Vorgang ggf. erneut von vorne beginnen.
Nach dem Wiederanschluss
Nach dem Wiederanschluss der Batterie die Zündung einschalten und 1 Minute bis zum Anlassen des Motors waren, damit sich die elektronischen Systeme initialisieren können.Falls jedoch nach diesem Vorgang kleinere Probleme bestehen bleiben, einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt kontaktieren.Gewisse Systeme müssen Sie selbst rücksetzen, wie in den entsprechenden Abschnitten erläutert. Dazu gehören:– Fernbedienungsschlüssel oder elektronischer Schlüssel (je nach Version),– die elektrischen Fensterheber,– die elektrischen Türen,– Datum und Zeit,– Speichersender des Radios.

189
Bei einer Panne
8
NOTIC E
Das Stop & Start-System ist möglicherweise während der Fahrt nach dem ersten Motorstart nicht betriebsbereit.In diesem Fall ist das System erst nach einer kontinuierlichen Stillstandszeit des Fahrzeugs wieder verfügbar, die von der Außentemperatur und dem Ladezustand der Batterie abhängt (bis zu etwa 8 Stunden).

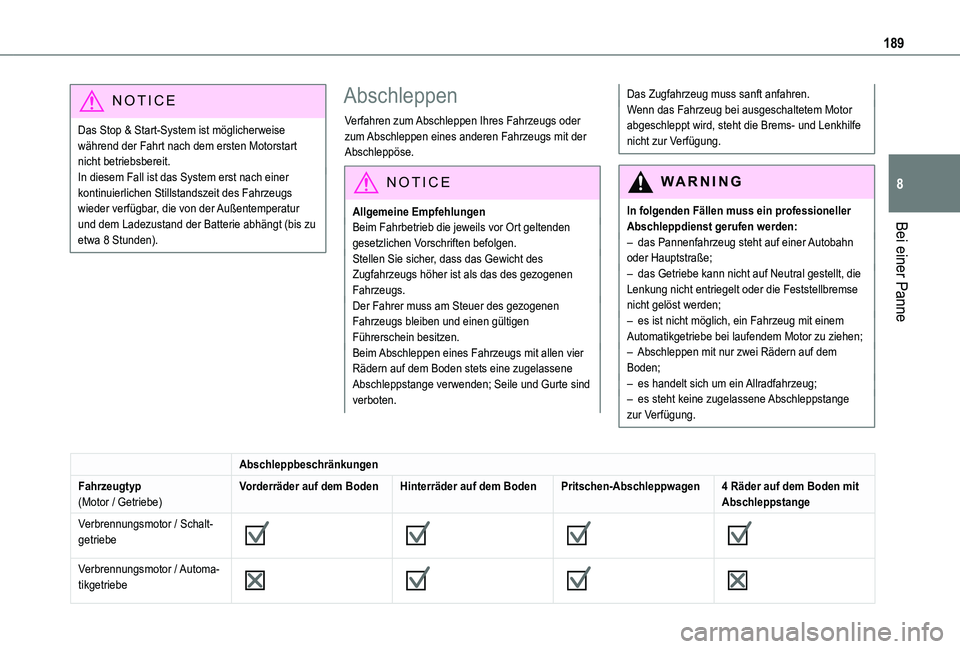

Abschleppen
Verfahren zum Abschleppen Ihres Fahrzeugs oder zum Abschleppen eines anderen Fahrzeugs mit der Abschleppöse.
NOTIC E
Allgemeine EmpfehlungenBeim Fahrbetrieb die jeweils vor Ort geltenden gesetzlichen Vorschriften befolgen.Stellen Sie sicher, dass das Gewicht des Zugfahrzeugs höher ist als das des gezogenen Fahrzeugs.Der Fahrer muss am Steuer des gezogenen Fahrzeugs bleiben und einen gültigen Führerschein besitzen.Beim Abschleppen eines Fahrzeugs mit allen vier Rädern auf dem Boden stets eine zugelassene Abschleppstange verwenden; Seile und Gurte sind verboten.
Das Zugfahrzeug muss sanft anfahren.Wenn das Fahrzeug bei ausgeschaltetem Motor abgeschleppt wird, steht die Brems- und Lenkhilfe nicht zur Verfügung.
WARNI NG
In folgenden Fällen muss ein professioneller Abschleppdienst gerufen werden:– das Pannenfahrzeug steht auf einer Autobahn
oder Hauptstraße;– das Getriebe kann nicht auf Neutral gestellt, die Lenkung nicht entriegelt oder die Feststellbremse nicht gelöst werden;– es ist nicht möglich, ein Fahrzeug mit einem Automatikgetriebe bei laufendem Motor zu ziehen;– Abschleppen mit nur zwei Rädern auf dem Boden;– es handelt sich um ein Allradfahrzeug;– es steht keine zugelassene Abschleppstange zur Verfügung.
Abschleppbeschränkungen
Fahrzeugtyp(Motor / Getriebe)Vorderräder auf dem BodenHinterräder auf dem BodenPritschen-Abschleppwagen4 Räder auf dem Boden mit Abschleppstange
Verbrennungsmotor / Schalt-getriebe








Verbrennungsmotor / Automa-tikgetriebe

190
NOTIC E
Bei einem Defekt der Batterie oder der elektrischen Feststellbremse muss ein professioneller Abschleppdienst mit Pritschen-Abschleppwagen gerufen werden (ausgenommen Schaltgetriebe).
Zugriff auf Abschleppöse
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
WARNI NG
Bei einem Schaltgetriebe mit dem Schalthebel die Leerlaufstellung einlegen.Bei einem Automatikgetriebe, den Getriebemodus-Wahlschalter auf Position N stellen.Bei Nichtbefolgen dieser Anweisungen kann die Bremsanlage beschädigt werden, wodurch beim Neustart des Motors keine Bremshilfskraft mehr verfügbar ist.

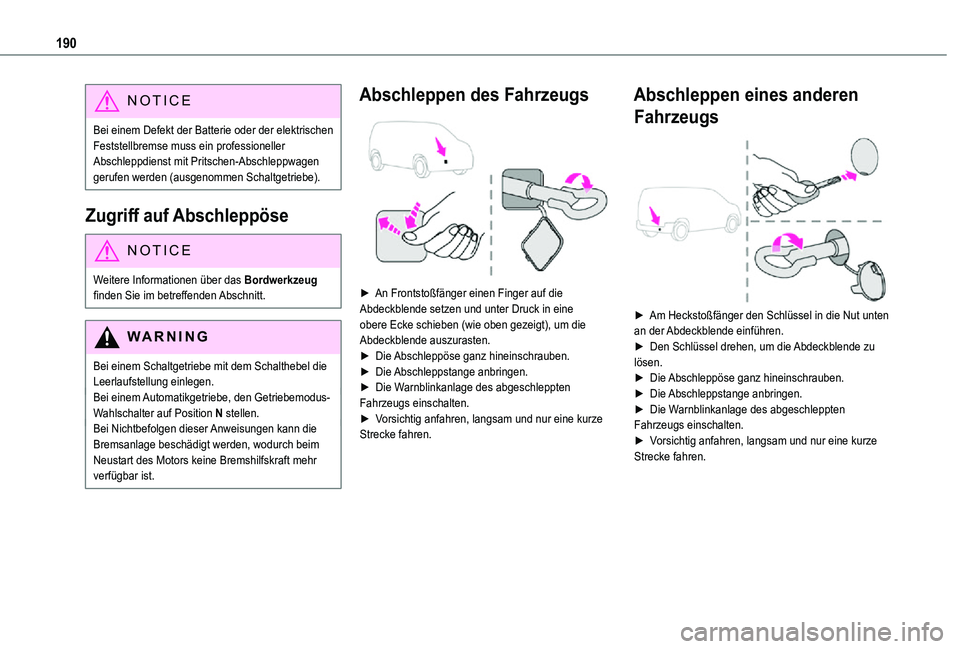

Abschleppen des Fahrzeugs

► An Frontstoßfänger einen Finger auf die Abdeckblende setzen und unter Druck in eine obere Ecke schieben (wie oben gezeigt), um die Abdeckblende auszurasten.► Die Abschleppöse ganz hineinschrauben.► Die Abschleppstange anbringen.► Die Warnblinkanlage des abgeschleppten Fahrzeugs einschalten.► Vorsichtig anfahren, langsam und nur eine kurze Strecke fahren.
Abschleppen eines anderen
Fahrzeugs

► Am Heckstoßfänger den Schlüssel in die Nut unten an der Abdeckblende einführen.► Den Schlüssel drehen, um die Abdeckblende zu lösen.► Die Abschleppöse ganz hineinschrauben.► Die Abschleppstange anbringen.► Die Warnblinkanlage des abgeschleppten Fahrzeugs einschalten.► Vorsichtig anfahren, langsam und nur eine kurze
Strecke fahren.

191
Technische Daten
9

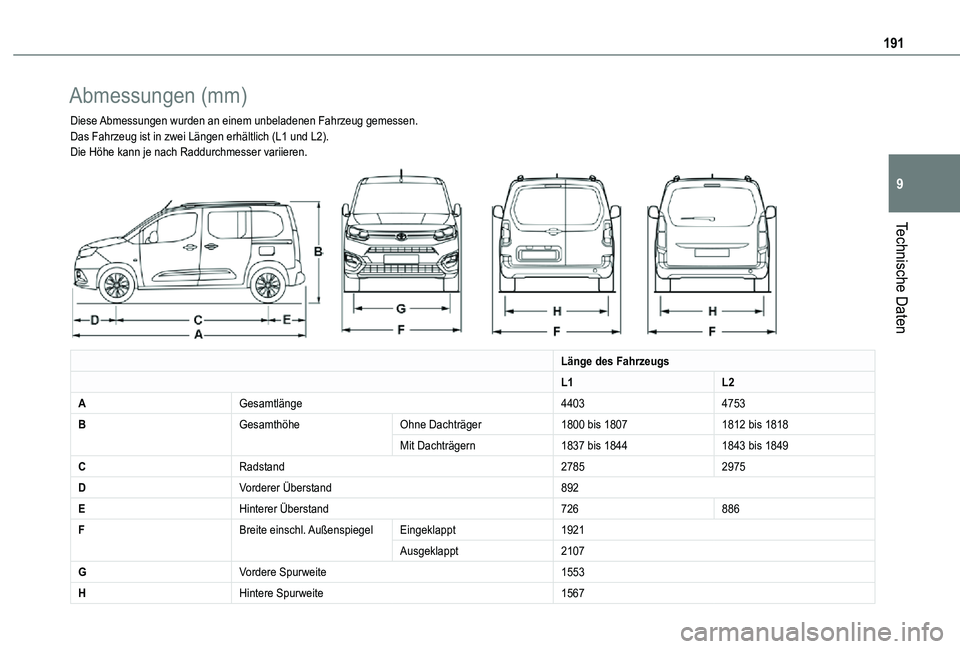

Abmessungen (mm)
Diese Abmessungen wurden an einem unbeladenen Fahrzeug gemessen.Das Fahrzeug ist in zwei Längen erhältlich (L1 und L2).Die Höhe kann je nach Raddurchmesser variieren.

Länge des Fahrzeugs
L1L2
AGesamtlänge44034753
BGesamthöheOhne Dachträger1800 bis 18071812 bis 1818
Mit Dachträgern1837 bis 18441843 bis 1849
CRadstand27852975
DVorderer Überstand892
EHinterer Überstand726886
FBreite einschl. AußenspiegelEingeklappt1921
Ausgeklappt2107
GVordere Spurweite1553
HHintere Spurweite1567

192

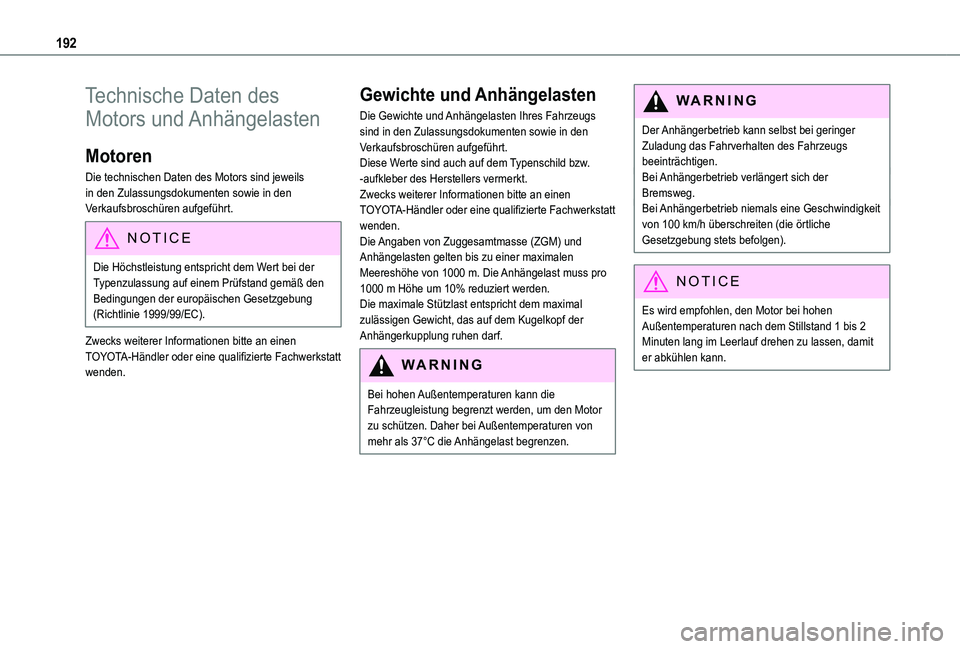

Technische Daten des
Motors und Anhängelasten
Motoren
Die technischen Daten des Motors sind jeweils in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.
NOTIC E
Die Höchstleistung entspricht dem Wert bei der Typenzulassung auf einem Prüfstand gemäß den Bedingungen der europäischen Gesetzgebung (Richtlinie 1999/99/EC).
Zwecks weiterer Informationen bitte an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt wenden.
Gewichte und Anhängelasten
Die Gewichte und Anhängelasten Ihres Fahrzeugs sind in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.Diese Werte sind auch auf dem Typenschild bzw. -aufkleber des Herstellers vermerkt.Zwecks weiterer Informationen bitte an einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt wenden.Die Angaben von Zuggesamtmasse (ZGM) und Anhängelasten gelten bis zu einer maximalen Meereshöhe von 1000 m. Die Anhängelast muss pro 1000 m Höhe um 10% reduziert werden.Die maximale Stützlast entspricht dem maximal zulässigen Gewicht, das auf dem Kugelkopf der Anhängerkupplung ruhen darf.
WARNI NG
Bei hohen Außentemperaturen kann die Fahrzeugleistung begrenzt werden, um den Motor zu schützen. Daher bei Außentemperaturen von mehr als 37°C die Anhängelast begrenzen.
WARNI NG
Der Anhängerbetrieb kann selbst bei geringer Zuladung das Fahrverhalten des Fahrzeugs beeinträchtigen.Bei Anhängerbetrieb verlängert sich der Bremsweg.Bei Anhängerbetrieb niemals eine Geschwindigkeit von 100 km/h überschreiten (die örtliche Gesetzgebung stets befolgen).
NOTIC E
Es wird empfohlen, den Motor bei hohen Außentemperaturen nach dem Stillstand 1 bis 2 Minuten lang im Leerlauf drehen zu lassen, damit er abkühlen kann.
