2021 TOYOTA PROACE CITY EV Instrukcja obsługi (in Polish)

129
Bezpieczeństwo
5
„Tyłem do kierunku jazdy”

WARNI NG
Przednią poduszkę powietrzną pasażera należy wyłączyć przed zamontowaniem fotelika dziecięcego skierowanego tyłem do kierunku jazdy. W przeciwnym razie dziecko narażone jest na ryzyko poważnych obrażeń lub śmierci w przypadku napełnienia poduszki powietrznej.


Etykieta ostrzegawcza – przednia poduszka pasażera

Należy przestrzegać następującej instrukcji przypominanej na etykiecie ostrzegawczej po obu stronach osłony przeciwsłonecznej pasażera:
NIGDY nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ POWIETRZNĄ w stanie AKTYWNYM. Może to doprowadzić do ŚMIERCI DZIECKA lub spowodować u niego POWAŻNE OBRAŻENIA CIAŁA.
Dezaktywacja poduszki
pasażera z przodu
WARNI NG
Aby zapewnić bezpieczeństwo dziecka, przednią poduszkę powietrzną po stronie pasażera należy dezaktywować przed zamontowaniem fotelika dziecka tyłem do kierunku jazdy. W przeciwnym razie dziecko narażone jest na ryzyko poważnych obrażeń lub śmierci w przypadku otwarcia poduszki powietrznej.
WARNI NG
Pojazdy niewyposażone w przełącznik do dezaktywacji/aktywacjiMontaż fotelika tyłem do kierunku jazdy na fotelu przednim pasażera lub kanapie jest zabroniony. Istnieje ryzyko śmierci lub poważnych obrażeń ciała w razie otwarcia poduszki powietrznej.



WARNI NG
W przypadku Kabina Extenso lub kabiny załogi dezaktywuj przednią poduszkę powietrzną pasażera podczas transportu długich przedmiotów.
Dezaktywacja/uaktywnienie poduszki
pasażera z przodu
W przypadku pojazdów wyposażonych w przełącznik, jest on umieszczony z boku deski rozdzielczej.

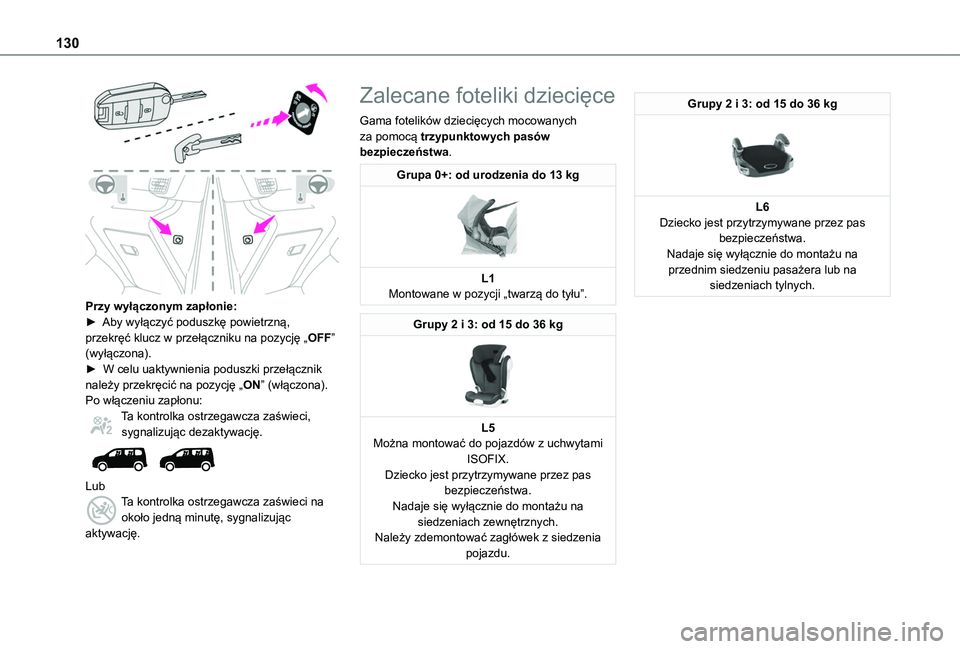

130

Przy wyłączonym zapłonie:► Aby wyłączyć poduszkę powietrzną, przekręć klucz w przełączniku na pozycję „OFF” (wyłączona). ► W celu uaktywnienia poduszki przełącznik należy przekręcić na pozycję „ON” (włączona).Po włączeniu zapłonu:Ta kontrolka ostrzegawcza zaświeci, sygnalizując dezaktywację.

LubTa kontrolka ostrzegawcza zaświeci na około jedną minutę, sygnalizując aktywację.
Zalecane foteliki dziecięce
Gama fotelików dziecięcych mocowanych za pomocą trzypunktowych pasów bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1Montowane w pozycji „twarzą do tyłu”.
Grupy 2 i 3: od 15 do 36 kg

L5Można montować do pojazdów z uchwytami
ISOFIX.Dziecko jest przytrzymywane przez pas bezpieczeństwa.Nadaje się wyłącznie do montażu na siedzeniach zewnętrznych.Należy zdemontować zagłówek z siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6Dziecko jest przytrzymywane przez pas bezpieczeństwa.Nadaje się wyłącznie do montażu na przednim siedzeniu pasażera lub na siedzeniach tylnych.

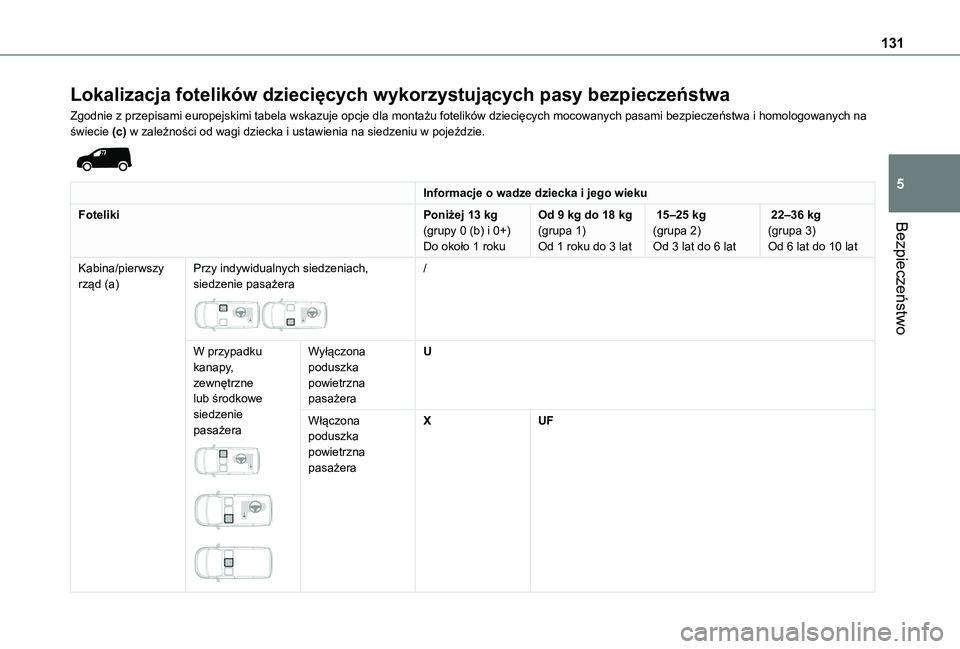

131
Bezpieczeństwo
5
Lokalizacja fotelików dziecięcych wykorzystujących pasy bezpieczeństwa
Zgodnie z przepisami europejskimi tabela wskazuje opcje dla montażu fotelików dziecięcych mocowanych pasami bezpieczeństwa i homologowanych na świecie (c) w zależności od wagi dziecka i ustawienia na siedzeniu w pojeździe.

Informacje o wadze dziecka i jego wieku
FotelikiPoniżej 13 kg(grupy 0 (b) i 0+)
Do około 1 roku
Od 9 kg do 18 kg(grupa 1)
Od 1 roku do 3 lat
15–25 kg(grupa 2)
Od 3 lat do 6 lat
22–36 kg(grupa 3)
Od 6 lat do 10 lat
Kabina/pierwszy rząd (a)Przy indywidualnych siedzeniach, siedzenie pasażera

/
W przypadku kanapy, zewnętrzne lub środkowe siedzenie pasażera



Wyłączona poduszka powietrzna pasażera
U
Włączona poduszka powietrzna pasażera
XUF

132
Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Grupa 0: od urodzenia 10 kg. Toreb i nosidełek dla dzieci nie wolno montować na przednich siedzeniach pasażera.(c) Uniwersalny fotelik dziecięcy: fotelik dziecięcy odpowiedni do montażu we wszystkich pojazdach za pomocą pasów bezpieczeństwa.U Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania tyłem i/lub przodem do kierunku jazdy.UF Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania przodem do kierunku jazdy.X Pozycja siedzenia nie nadaje się do montażu fotelika dziecięcego dla podanej klasy wagowej.


Informacje o wadze dziecka i jego wieku
SiedzeniePoniżej 13 kg(grupy 0 (d) i 0+)Do około 1 roku
Od 9 kg do 18 kg(grupa 1)Od 1 roku do 3 lat
15–25 kg(grupa 2)Od 3 lat do 6 lat
22–36 kg(grupa 3)Od 6 lat do 10 lat
Pierwszy rząd (a)Nieruchome siedzenie pasażeraX
Siedzenie pasażera z możliwością przesuwania w przód i w tył
Wyłączona poduszka powietrzna pasażera
U (f)
Włączona poduszka powietrzna pasażera
XUF (f)
Drugi rząd (b) (e)U
Trzeci rząd (b) (e)U (g) (h)

133
Bezpieczeństwo
5
Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.(c) Uniwersalny fotelik dziecięcy: fotelik dziecięcy odpowiedni do montażu we wszystkich pojazdach za pomocą pasów bezpieczeństwa.(d) Grupa 0: od urodzenia do 10 kg. Toreb i nosidełek dla dzieci nie wolno montować na przednich siedzeniach pasażera ani siedzeniach w trzecim rzędzie.(e) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, przesuń siedzenia przed nim do przodu, a następnie ustaw ich oparcia pionowo, tak aby zapewnić wystarczającą ilość miejsca na fotelik i nogi dziecka.(f) W przypadku nieruchomego siedzenia pasażera (bez możliwości składania) ustaw jego oparcie pod kątem 0°.Więcej informacji o siedzeniach przednich, w szczególności o składaniu oparć, można znaleźć w odpowiednim rozdziale.(g) W wersji L1 złóż oparcia siedzeń z drugiego rzędu.(h) W trzecim rzędzie nie wolno montować fotelików dziecięcych z podpórką.U Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania tyłem i/lub przodem do kierunku jazdy.UF Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania przodem do kierunku jazdy.X Pozycja siedzenia nie nadaje się do montażu fotelika dziecięcego dla podanej klasy wagowej.

134
Mocowania ISOFIX
Drugi rząd


* W niektórych wersjach siedzenie środkowe nie ma mocowań ISOFIX.

Pojazd ma aprobaty zgodności z najnowszymi standardami ISOFIX.
Jeżeli pojazd jest wyposażony w mocowania ISOFIX, są one oznaczone odpowiednimi etykietami.Mocowania składają się z trzech pierścieni na każdym siedzeniu:– Dwa pierścienie przednie A, umieszczone między oparciem i poduszką siedzenia oznaczone napisem „ISOFIX”– Jeżeli pojazd jest wyposażony w pierścień tylny B, umieszczony za siedzeniem pojazdu, służy on do mocowania pasa górnego i jest oznaczony napisem „Top Tether”.Mocowanie tylne służy do mocowania pasa górnego fotelików dziecięcych, które są w niego wyposażone. W razie zderzenia czołowego urządzenie ogranicza pochylanie się fotelika do przodu.System montażowy ISOFIX umożliwia szybkie, niezawodne i bezpieczne mocowanie fotelików dziecięcych w pojeździe.Foteliki dziecięce ISOFIX są wyposażone w dwa zaczepy, które mocuje się w dwóch pierścieniach przednich A.
Niektóre foteliki dziecięce mają też górny pas, który podłącza się do pierścienia tylnego B.Mocowanie fotelika dziecięcego do pierścienia tylnego:– Przed przystąpieniem do montażu fotelika dziecięcego zdejmij zagłówek i schowaj go (włóż go ponownie po usunięciu fotelika dziecięcego).– Przełóż pas fotelika dziecięcego nad górną częścią oparcia, prowadząc go pośrodku
mocowań zagłówka.
– Zaczep hak górnego pasa do pierścienia tylnego B.– Napnij pas górny.
WARNI NG
Nieprawidłowy montaż fotelika dziecięcego powoduje narażenie dziecka na obrażenia ciała w razie wypadku.Ściśle przestrzegać instrukcji montażu
opisanych w instrukcji obsługi fotelika dziecięcego.

135
Bezpieczeństwo
5
Zalecane foteliki dziecięce
ISOFIX
NOTIC E
Aby dowiedzieć się, jak montować i demontować fotelik dziecięcy, należy zapoznać się też z instrukcją obsługi dostarczoną przez producenta fotelika.
Grupa 0+: od urodzenia do 13 kg(kategoria rozmiaru: E)

Grupa 0+: od urodzenia do 13 kg(kategoria rozmiaru: E)
Zamontowany tyłem do kierunku jazdy przy użyciu podstawki ISOFIX przymocowanej do pierścieni A.Podstawka ma podpórkę z regulacją wysokości, którą opiera się na podłodze pojazdu.Fotelik dziecięcy można też mocować pasem bezpieczeństwa. W takim przypadku używane jest tylko siedzisko, które jest
mocowane do siedzenia pojazdu przy użyciu trzypunktowych pasów bezpieczeństwa.
Grupa 1: od 9 kg do 18 kg(kategoria rozmiaru: B1)

Przeznaczone tylko do montażu przodem do kierunku jazdy.Fotelik mocuje się do pierścieni A i pierścienia B przy użyciu pasa górnego.Fotelik można ustawić w trzech pozycjach: pionowa do siedzenia, pochylona i pozioma do leżenia.Tego fotelika można też używać na siedzeniach bez mocowań ISOFIX. W takim przypadku mocuje się go przy użyciu trzypunktowych pasów bezpieczeństwa. Wyreguluj siedzenie przednie pojazdu, tak aby stopy dziecka nie dotykały jego oparcia.

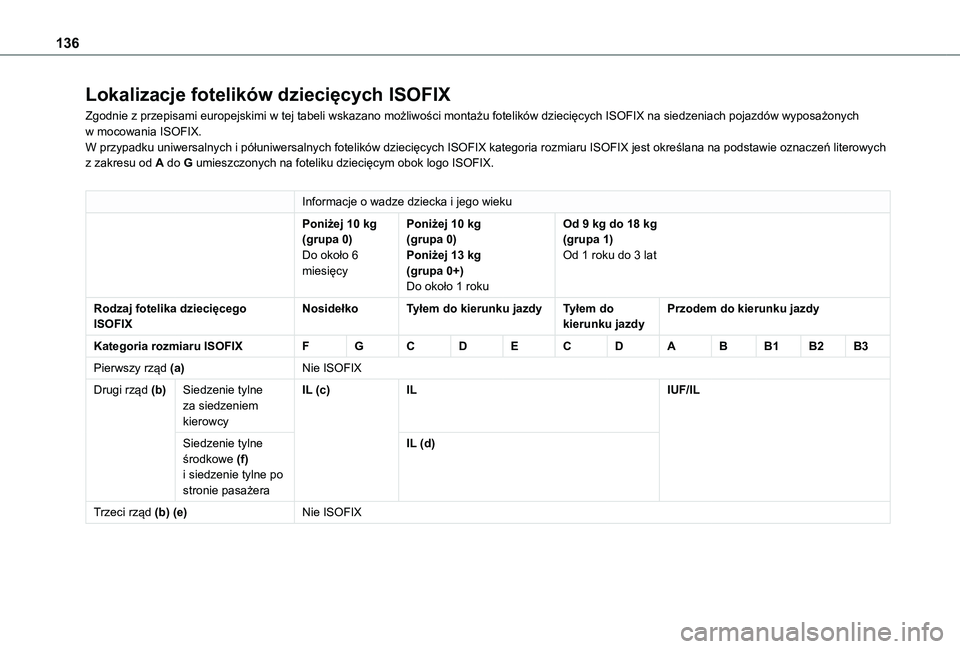

136
Lokalizacje fotelików dziecięcych ISOFIX
Zgodnie z przepisami europejskimi w tej tabeli wskazano możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach pojazdów wyposażonych w mocowania ISOFIX.W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX kategoria rozmiaru ISOFIX jest określana na podstawie oznaczeń literowych z zakresu od A do G umieszczonych na foteliku dziecięcym obok logo ISOFIX.
Informacje o wadze dziecka i jego wieku
Poniżej 10 kg(grupa 0)
Do około 6 miesięcy
Poniżej 10 kg(grupa 0)
Poniżej 13 kg(grupa 0+)Do około 1 roku
Od 9 kg do 18 kg(grupa 1)
Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełkoTyłem do kierunku jazdyTyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1B2B3
Pierwszy rząd (a)Nie ISOFIX
Drugi rząd (b)Siedzenie tylne za siedzeniem kierowcy
IL (c)ILIUF/IL
Siedzenie tylne
środkowe (f) i siedzenie tylne po stronie pasażera
IL (d)
Trzeci rząd (b) (e)Nie ISOFIX
