2021 TOYOTA PROACE CITY EV Instrukcja obsługi (in Polish)

249
W razie awarii
8
zabezpieczających 8 w kluczu do kół 5, aby wykręcić śrubę zabezpieczającą.► Poluzuj (bez odkręcania) pozostałe śruby koła, używając klucza do kół 5.
NOTIC E
Koło z kołpakiemPodczas zdejmowania koła najpierw należy zdjąć kołpak, pociągając go kluczem do kół
w miejscu zaworu.


► Umieść stopy podnośnika na podłożu i upewnij się, że jest pod punktem podnoszenia
A lub B na podwoziu, w zależności od tego, który jest bliżej zmienianego koła.


► Podnoś podnośnik 6, aż jego głowica zetknie się z punktem podnoszenia A lub B, zależnie od tego, który jest używany. Powierzchnia styku punktu A lub B powinna się stykać z środkową częścią głowicy podnośnika.► Podnoś pojazd, aż odstęp między kołem a podłożem umożliwi na łatwe założenie koła zapasowego.
WARNI NG
Ryzyko obrażeń ciała.Upewnić się, że podnośnik stoi stabilnie. Jeżeli podłoże jest śliskie lub grząskie, podnośnik może się przesunąć lub przewrócić.Upewnić się, że podnośnik jest ustawiony bezpośrednio w jednym z punktów podnoszenia A lub B pod pojazdem. Powierzchnia styku podwozia pojazdu powinna być pośrodku głowicy podnośnika. W przeciwnym razie istnieje zagrożenie uszkodzenia pojazdu i/lub przewrócenia podnośnika.


► Wyjmij śruby i odłóż je w czyste miejsce.► Zdejmij koło.

250
Montaż koła

► Załóż koło na piastę.► Wkręć śruby ręcznie najmocniej jak to możliwe.► Wstępnie dokręć śrubę zabezpieczającą kluczem do kół 5 z założoną końcówką do śrub zabezpieczających 8.► Wstępnie dokręć pozostałe śruby, używając tylko klucza do kół 5.► Opuść pojazd na podłoże.► Złóż podnośnik 6 i wyjmij go spod pojazdu.

► Jeżeli pojazd jest wyposażony w śruby zabezpieczające, wstępnie dokręć je kluczem do kół 5 z założoną końcówką do śrub zabezpieczających 8.► Dokręć pozostałe śruby, używając tylko klucza do kół 5.► Schowaj narzędzia.
NOTIC E
Montaż stalowego koła zapasowego
Jeżeli pojazd jest wyposażony w koła ze stopów lekkich, podkładki A nie stykają się ze stalowym kołem zapasowym. Koło trzyma się przez styk stożkowy powierzchni B każdej śruby.
Po wymianie koła
Włożyć koło z przedziurawioną oponą do kosza.
WARNI NG
W przypadku niestandardowego koła zapasowego
Wyłącz określone funkcje wspomagania jazdy (Active Safety Brake, adaptacyjny tempomat itp.).Nie przekraczaj maksymalnej dopuszczalnej prędkości wynoszącej 80 km/godz. ani maksymalnej dopuszczalnej odległości przejazdu wynoszącej 80 km.Zabrania się jazdy na więcej niż jednym kole zapasowym tego typu.Nie należy montować kołpaka z wymienionego koła.

251
W razie awarii
8
WARNI NG
Udaj się do dealera Toyota lub wykwalifikowanego warsztatu.Zleć sprawdzenie dokręcenia śrub koła zapasowego i ciśnienia w jego oponie.Przekazać koło z przedziurawioną oponą do sprawdzenia. Po kontroli technik powiadomi o tym, czy oponę można naprawić, czy też należy ją wymienić.
NOTIC E
Koło z kołpakiemPodczas montażu koła, zamontować kołpak, zaczynając od wyrównania wycięcia na zawór, następnie wcisnąć kołpak dłonią na miejsce na całej krawędzi obwodu.
NOTIC E
Na tej etykiecie podano ciśnienia powietrza
w oponach.Więcej informacji na temat oznaczeń identyfikacyjnych, w szczególności tej etykiecie, można znaleźć w odpowiednim rozdziale.
Wymiana żarówki
NOTIC E
W niektórych warunkach pogodowych (np. niska temperatura lub wilgotność), zaparowanie na wewnętrznej powierzchni szkła reflektorów lub tylnych lamp jest normalne i ustępuje po włączeniu lamp na kilka minut.
WARNI NG
Reflektory mają poliwęglanowe osłony z powłoką ochronną:– Nie wolno czyścić ich suchymi ani ściernymi szmatkami. Nie używać też środków czyszczących ani rozpuszczalników.– Używać miękkich gąbek i wody z obojętnym (pH) środkiem czyszczącym.– W przypadku korzystania z myjki
wysokociśnieniowej do usuwania uporczywych plam nie wolno kierować lancy na światła ani ich krawędzie przez zbyt długi czas, ponieważ może to spowodować uszkodzenie powłoki ochronnej i uszczelek.
WARNI NG
Żarówki wymieniać tylko przy wyłączonym zapłonie i po odczekaniu kilku minut od wyłączenia świateł. W przeciwnym razie gorące żarówki mogą spowodować oparzenia.Nie dotykać żarówki bezpośrednio palcami. Użyć do tego celu szmatki niepozostawiającej kłaczków.Należy używać tylko żarówek z filtrem UV, aby nie uszkodzić reflektorów.Zawsze wymieniać przepalone żarówki na nowe tego samego typu i o takich samych parametrach. Aby zapobiec nierównemu oświetleniu, należy wymieniać żarówki parami.
WARNI NG
Otwieranie maski i uzyskiwanie dostępu do żarówek
Jeżeli silnik jest gorący, należy zachować ostrożność, aby zapobiec oparzeniom.Nie należy zbliżać do wentylatora przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty. Może to spowodować uduszenie.

252
NOTIC E
Żarówki halogenowe (Hx)Aby zapewnić dobrą jakość oświetlenia, należy sprawdzić, czy żarówka jest odpowiednio umieszczona w oprawie.
WARNI NG
Czynności do wykonania po wymianie żarówkiAby zamocować ponownie, wykonać czynności demontażu w kolejności odwrotnej.Ostrożnie zamknąć pokrywę ochronną, aby zapewnić szczelność światła.
Reflektory i światła LED
W zależności od wersji diody są używane w następujących typach reflektorów/świateł:– Światła do jazdy dziennej / światła pozycyjne
WARNI NG
Aby wymienić tego typu żarówkę, należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Rodzaje żarówek
W pojeździe używane są różne rodzaje żarówek. Demontaż żarówek:

Typ AŻarówki szklane: pociągnij delikatnie, ponieważ są mocowane na wcisk.
Typ BŻarówki bagnetowe: naciśnij żarówkę, a potem obróć ją w lewo.
Typ CŻarówki halogenowe: uwolnij sprężynę mocującą z oprawy.
Typ DŻarówki halogenowe: obróć żarówkę w lewo.
NOTIC E
Po zakończeniu wszystkich operacji należy sprawdzić działanie oświetlenia.
Przednie lampy
Więcej informacji dotyczących tematu wymiana żarówki i, w szczególności typu żarówki można znaleźć w odpowiednim rozdziale.

1.Światła pozycyjne / światła do jazdy dziennej.Typ A, W21/5 W
2.Światła drogowe.Typ C, H1
3.Światła mijania.Typ C, H7
4.Kierunkowskaz.Typ B, PY21W
5.Światła przeciwmgłowe.Typ D, H11

253
W razie awarii
8

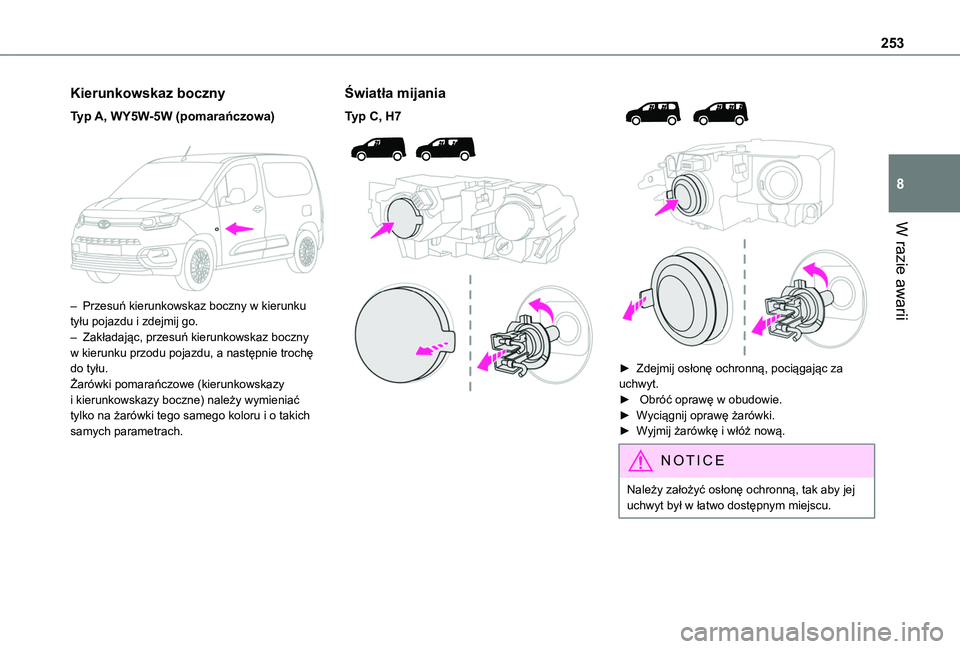

Kierunkowskaz boczny
Typ A, WY5W-5W (pomarańczowa)

– Przesuń kierunkowskaz boczny w kierunku tyłu pojazdu i zdejmij go.– Zakładając, przesuń kierunkowskaz boczny w kierunku przodu pojazdu, a następnie trochę do tyłu.Żarówki pomarańczowe (kierunkowskazy i kierunkowskazy boczne) należy wymieniać tylko na żarówki tego samego koloru i o takich samych parametrach.
Światła mijania
Typ C, H7





► Zdejmij osłonę ochronną, pociągając za uchwyt. ► Obróć oprawę w obudowie.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
NOTIC E
Należy założyć osłonę ochronną, tak aby jej uchwyt był w łatwo dostępnym miejscu.

254

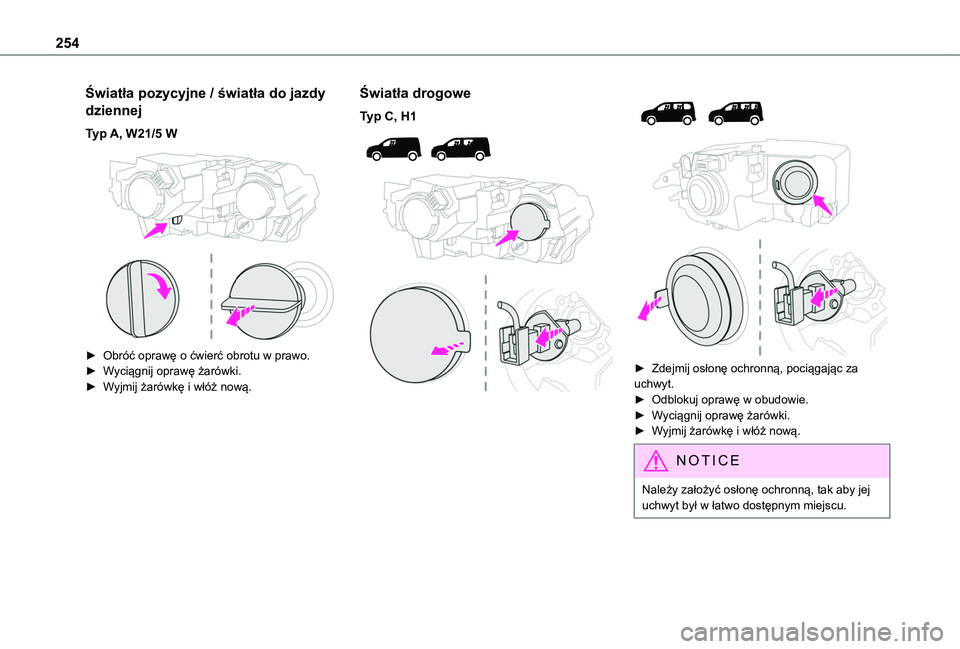

Światła pozycyjne / światła do jazdy
dziennej
Typ A, W21/5 W

► Obróć oprawę o ćwierć obrotu w prawo.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
Światła drogowe
Typ C, H1





► Zdejmij osłonę ochronną, pociągając za uchwyt.► Odblokuj oprawę w obudowie.► Wyciągnij oprawę żarówki.► Wyjmij żarówkę i włóż nową.
NOTIC E
Należy założyć osłonę ochronną, tak aby jej uchwyt był w łatwo dostępnym miejscu.

255
W razie awarii
8

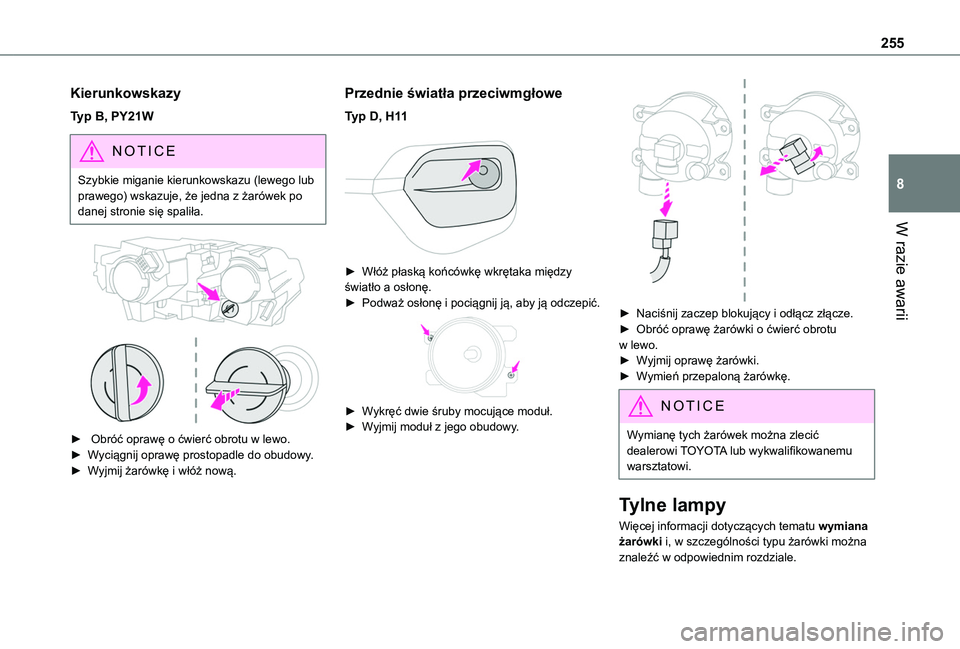

Kierunkowskazy
Typ B, PY21W
NOTIC E
Szybkie miganie kierunkowskazu (lewego lub prawego) wskazuje, że jedna z żarówek po danej stronie się spaliła.


► Obróć oprawę o ćwierć obrotu w lewo.► Wyciągnij oprawę prostopadle do obudowy.► Wyjmij żarówkę i włóż nową.
Przednie światła przeciwmgłowe
Typ D, H11

► Włóż płaską końcówkę wkrętaka między światło a osłonę.► Podważ osłonę i pociągnij ją, aby ją odczepić.

► Wykręć dwie śruby mocujące moduł.► Wyjmij moduł z jego obudowy.

► Naciśnij zaczep blokujący i odłącz złącze.► Obróć oprawę żarówki o ćwierć obrotu w lewo.► Wyjmij oprawę żarówki.► Wymień przepaloną żarówkę.
NOTIC E
Wymianę tych żarówek można zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Tylne lampy
Więcej informacji dotyczących tematu wymiana żarówki i, w szczególności typu żarówki można znaleźć w odpowiednim rozdziale.

256
Z drzwiami na bocznych zawiasach/
klapą tylną
1.Światła stop/światła pozycyjneTyp B, P21/5W
2.KierunkowskazyTyp B, PY21W (bursztynowe)
3.Światła cofania.Typ B, P21W
4.Światła przeciwmgłowe.Typ B, P21W

► Wykonując czynności od wewnątrz, odłącz złącze elektryczne z tyłu światła.


► Wykręć dwie śruby mocujące za pomocą
klucza Torx dostępnego w zestawie narzędzi pojazdu.Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.► Wykonując czynności od zewnątrz, pociągnij całe światło ku sobie (model z drzwiami na bocznych zawiasach) lub w stronę środka pojazdu (model z klapą tylną).

► Otwórz zatrzaski, a potem wyciągnij oprawę światła.
► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w lewo.► Wymień żarówkę.
NOTIC E
Zachowaj ostrożność, wyrównując zatrzaski i prowadząc przewody, aby uniknąć przycięcia przewodów.
N OTIC E
Po wymianie żarówki kierunkowskazu tylnego
ponowny montaż światła zajmuje co najmniej dwie minuty.
Światła tablicy rejestracyjnej
Typ A, W5W – 5W
Z drzwiami na bocznych zawiasach


► Odczepić panel wykończenia wewnętrznego.
► Odłączyć złącze, przesuwając zaczep na bok.► Obróć oprawę żarówki o ćwierć obrotu w lewo.► Wymienić żarówkę.► Założyć oprawę żarówki na swoje miejsce i podłączyć złącze.
