2021 TOYOTA PROACE Betriebsanleitungen (in German)

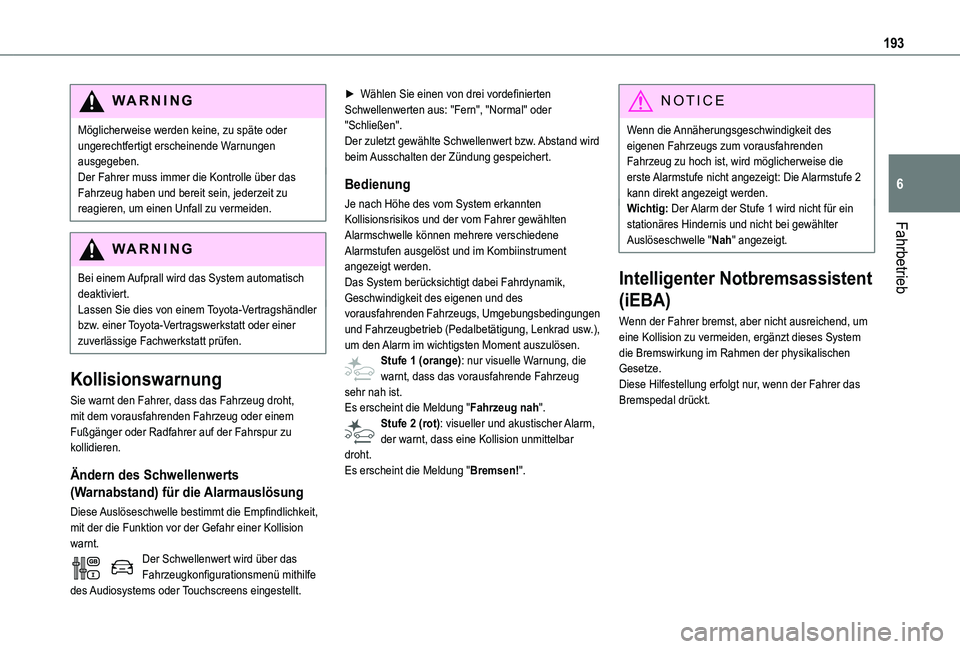

193
Fahrbetrieb
6
WARNI NG
Möglicherweise werden keine, zu späte oder ungerechtfertigt erscheinende Warnungen ausgegeben.Der Fahrer muss immer die Kontrolle über das Fahrzeug haben und bereit sein, jederzeit zu reagieren, um einen Unfall zu vermeiden.
WARNI NG
Bei einem Aufprall wird das System automatisch deaktiviert.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
Kollisionswarnung
Sie warnt den Fahrer, dass das Fahrzeug droht, mit dem vorausfahrenden Fahrzeug oder einem Fußgänger oder Radfahrer auf der Fahrspur zu kollidieren.
Ändern des Schwellenwerts
(Warnabstand) für die Alarmauslösung
Diese Auslöseschwelle bestimmt die Empfindlichkeit, mit der die Funktion vor der Gefahr einer Kollision warnt.Der Schwellenwert wird über das Fahrzeugkonfigurationsmenü mithilfe des Audiosystems oder Touchscreens eingestellt.
► Wählen Sie einen von drei vordefinierten Schwellenwerten aus: "Fern", "Normal" oder "Schließen".Der zuletzt gewählte Schwellenwert bzw. Abstand wird beim Ausschalten der Zündung gespeichert.
Bedienung
Je nach Höhe des vom System erkannten Kollisionsrisikos und der vom Fahrer gewählten Alarmschwelle können mehrere verschiedene Alarmstufen ausgelöst und im Kombiinstrument angezeigt werden.Das System berücksichtigt dabei Fahrdynamik, Geschwindigkeit des eigenen und des vorausfahrenden Fahrzeugs, Umgebungsbedingungen und Fahrzeugbetrieb (Pedalbetätigung, Lenkrad usw.), um den Alarm im wichtigsten Moment auszulösen.Stufe 1 (orange): nur visuelle Warnung, die warnt, dass das vorausfahrende Fahrzeug sehr nah ist.Es erscheint die Meldung "Fahrzeug nah".Stufe 2 (rot): visueller und akustischer Alarm, der warnt, dass eine Kollision unmittelbar
droht.Es erscheint die Meldung "Bremsen!".
NOTIC E
Wenn die Annäherungsgeschwindigkeit des eigenen Fahrzeugs zum vorausfahrenden Fahrzeug zu hoch ist, wird möglicherweise die erste Alarmstufe nicht angezeigt: Die Alarmstufe 2 kann direkt angezeigt werden.Wichtig: Der Alarm der Stufe 1 wird nicht für ein stationäres Hindernis und nicht bei gewählter Auslöseschwelle "Nah" angezeigt.
Intelligenter Notbremsassistent
(iEBA)
Wenn der Fahrer bremst, aber nicht ausreichend, um eine Kollision zu vermeiden, ergänzt dieses System die Bremswirkung im Rahmen der physikalischen Gesetze.Diese Hilfestellung erfolgt nur, wenn der Fahrer das Bremspedal drückt.

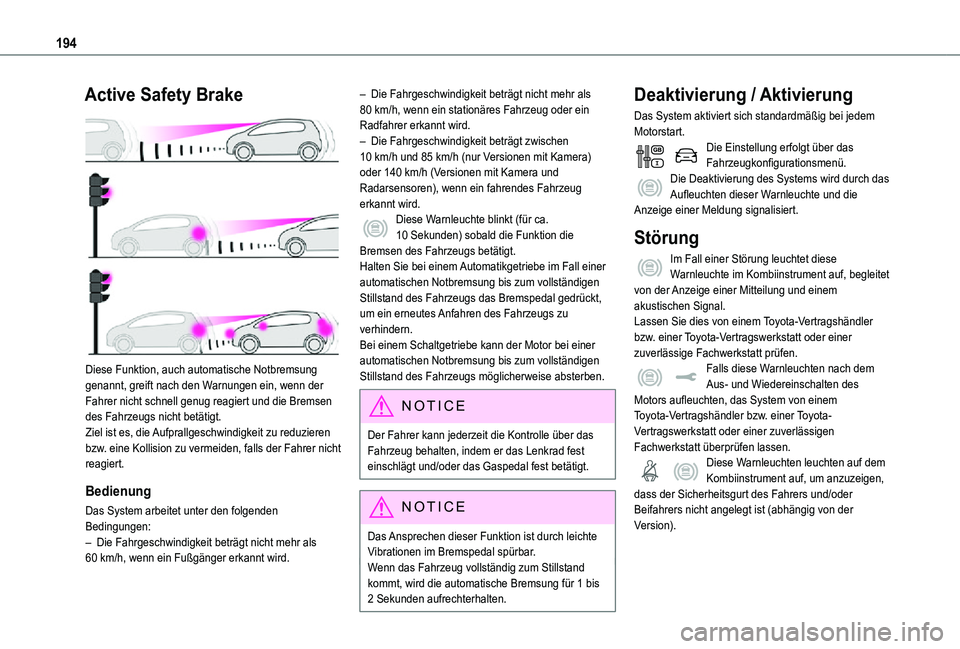

194
Active Safety Brake

Diese Funktion, auch automatische Notbremsung genannt, greift nach den Warnungen ein, wenn der Fahrer nicht schnell genug reagiert und die Bremsen des Fahrzeugs nicht betätigt.Ziel ist es, die Aufprallgeschwindigkeit zu reduzieren
bzw. eine Kollision zu vermeiden, falls der Fahrer nicht reagiert.
Bedienung
Das System arbeitet unter den folgenden Bedingungen:– Die Fahrgeschwindigkeit beträgt nicht mehr als 60 km/h, wenn ein Fußgänger erkannt wird.
– Die Fahrgeschwindigkeit beträgt nicht mehr als 80 km/h, wenn ein stationäres Fahrzeug oder ein Radfahrer erkannt wird.– Die Fahrgeschwindigkeit beträgt zwischen 10 km/h und 85 km/h (nur Versionen mit Kamera) oder 140 km/h (Versionen mit Kamera und Radarsensoren), wenn ein fahrendes Fahrzeug erkannt wird.Diese Warnleuchte blinkt (für ca. 10 Sekunden) sobald die Funktion die Bremsen des Fahrzeugs betätigt.Halten Sie bei einem Automatikgetriebe im Fall einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeugs das Bremspedal gedrückt, um ein erneutes Anfahren des Fahrzeugs zu verhindern.Bei einem Schaltgetriebe kann der Motor bei einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeugs möglicherweise absterben.
NOTIC E
Der Fahrer kann jederzeit die Kontrolle über das Fahrzeug behalten, indem er das Lenkrad fest einschlägt und/oder das Gaspedal fest betätigt.
NOTIC E
Das Ansprechen dieser Funktion ist durch leichte
Vibrationen im Bremspedal spürbar.Wenn das Fahrzeug vollständig zum Stillstand kommt, wird die automatische Bremsung für 1 bis 2 Sekunden aufrechterhalten.
Deaktivierung / Aktivierung
Das System aktiviert sich standardmäßig bei jedem Motorstart.Die Einstellung erfolgt über das Fahrzeugkonfigurationsmenü.Die Deaktivierung des Systems wird durch das Aufleuchten dieser Warnleuchte und die Anzeige einer Meldung signalisiert.
Störung
Im Fall einer Störung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von der Anzeige einer Mitteilung und einem akustischen Signal.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.Falls diese Warnleuchten nach dem Aus- und Wiedereinschalten des Motors aufleuchten, das System von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen
Fachwerkstatt überprüfen lassen.Diese Warnleuchten leuchten auf dem Kombiinstrument auf, um anzuzeigen, dass der Sicherheitsgurt des Fahrers und/oder Beifahrers nicht angelegt ist (abhängig von der Version).

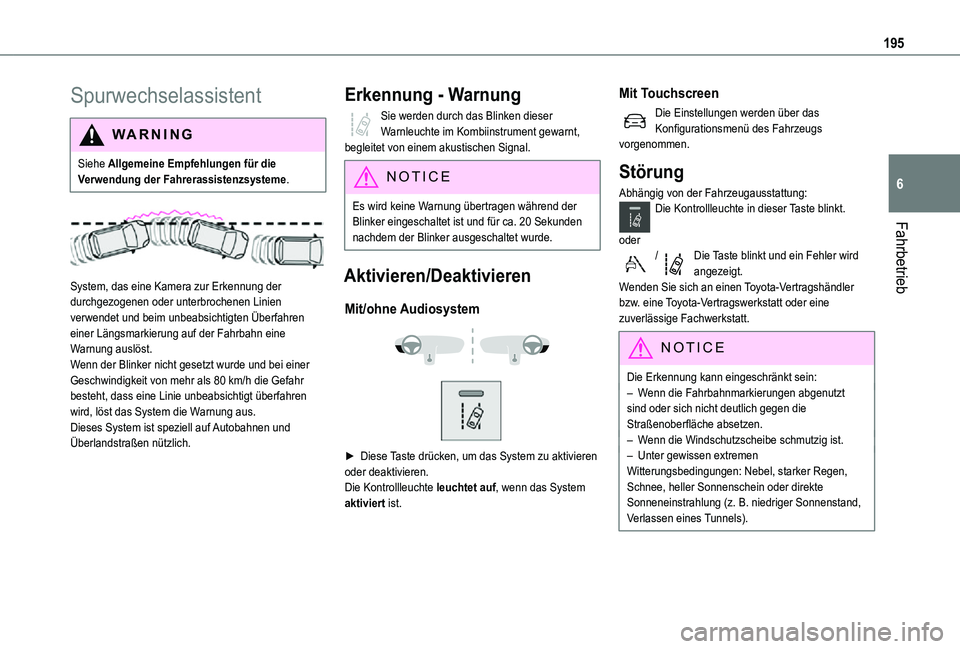

195
Fahrbetrieb
6
Spurwechselassistent
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


System, das eine Kamera zur Erkennung der durchgezogenen oder unterbrochenen Linien verwendet und beim unbeabsichtigten Überfahren einer Längsmarkierung auf der Fahrbahn eine Warnung auslöst. Wenn der Blinker nicht gesetzt wurde und bei einer Geschwindigkeit von mehr als 80 km/h die Gefahr besteht, dass eine Linie unbeabsichtigt überfahren wird, löst das System die Warnung aus.Dieses System ist speziell auf Autobahnen und Überlandstraßen nützlich.
Erkennung - Warnung
Sie werden durch das Blinken dieser Warnleuchte im Kombiinstrument gewarnt, begleitet von einem akustischen Signal.
NOTIC E
Es wird keine Warnung übertragen während der Blinker eingeschaltet ist und für ca. 20 Sekunden nachdem der Blinker ausgeschaltet wurde.
Aktivieren/Deaktivieren
Mit/ohne Audiosystem


► Diese Taste drücken, um das System zu aktivieren oder deaktivieren.Die Kontrollleuchte leuchtet auf, wenn das System aktiviert ist.
Mit Touchscreen
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
Störung
Abhängig von der Fahrzeugausstattung:Die Kontrollleuchte in dieser Taste blinkt.
oder/Die Taste blinkt und ein Fehler wird angezeigt.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
NOTIC E
Die Erkennung kann eingeschränkt sein:– Wenn die Fahrbahnmarkierungen abgenutzt sind oder sich nicht deutlich gegen die Straßenoberfläche absetzen.– Wenn die Windschutzscheibe schmutzig ist.– Unter gewissen extremen Witterungsbedingungen: Nebel, starker Regen, Schnee, heller Sonnenschein oder direkte Sonneneinstrahlung (z. B. niedriger Sonnenstand, Verlassen eines Tunnels).

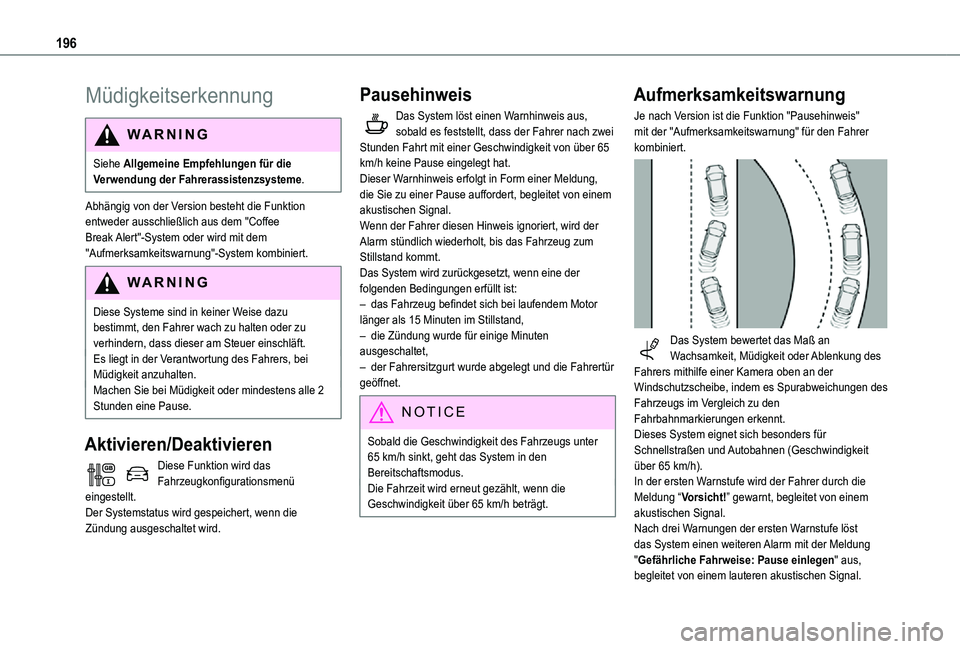

196
Müdigkeitserkennung
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.
Abhängig von der Version besteht die Funktion entweder ausschließlich aus dem "Coffee Break Alert"-System oder wird mit dem
"Aufmerksamkeitswarnung"-System kombiniert.
WARNI NG
Diese Systeme sind in keiner Weise dazu bestimmt, den Fahrer wach zu halten oder zu verhindern, dass dieser am Steuer einschläft. Es liegt in der Verantwortung des Fahrers, bei Müdigkeit anzuhalten.Machen Sie bei Müdigkeit oder mindestens alle 2 Stunden eine Pause.
Aktivieren/Deaktivieren
Diese Funktion wird das Fahrzeugkonfigurationsmenü eingestellt.Der Systemstatus wird gespeichert, wenn die Zündung ausgeschaltet wird.
Pausehinweis
Das System löst einen Warnhinweis aus, sobald es feststellt, dass der Fahrer nach zwei Stunden Fahrt mit einer Geschwindigkeit von über 65 km/h keine Pause eingelegt hat.Dieser Warnhinweis erfolgt in Form einer Meldung, die Sie zu einer Pause auffordert, begleitet von einem akustischen Signal.Wenn der Fahrer diesen Hinweis ignoriert, wird der Alarm stündlich wiederholt, bis das Fahrzeug zum Stillstand kommt.Das System wird zurückgesetzt, wenn eine der folgenden Bedingungen erfüllt ist:– das Fahrzeug befindet sich bei laufendem Motor länger als 15 Minuten im Stillstand,– die Zündung wurde für einige Minuten ausgeschaltet,– der Fahrersitzgurt wurde abgelegt und die Fahrertür geöffnet.
NOTIC E
Sobald die Geschwindigkeit des Fahrzeugs unter 65 km/h sinkt, geht das System in den Bereitschaftsmodus.Die Fahrzeit wird erneut gezählt, wenn die Geschwindigkeit über 65 km/h beträgt.
Aufmerksamkeitswarnung
Je nach Version ist die Funktion "Pausehinweis" mit der "Aufmerksamkeitswarnung" für den Fahrer kombiniert.

Das System bewertet das Maß an Wachsamkeit, Müdigkeit oder Ablenkung des Fahrers mithilfe einer Kamera oben an der Windschutzscheibe, indem es Spurabweichungen des Fahrzeugs im Vergleich zu den Fahrbahnmarkierungen erkennt.Dieses System eignet sich besonders für
Schnellstraßen und Autobahnen (Geschwindigkeit über 65 km/h).In der ersten Warnstufe wird der Fahrer durch die Meldung “Vorsicht!” gewarnt, begleitet von einem akustischen Signal.Nach drei Warnungen der ersten Warnstufe löst das System einen weiteren Alarm mit der Meldung "Gefährliche Fahrweise: Pause einlegen" aus, begleitet von einem lauteren akustischen Signal.

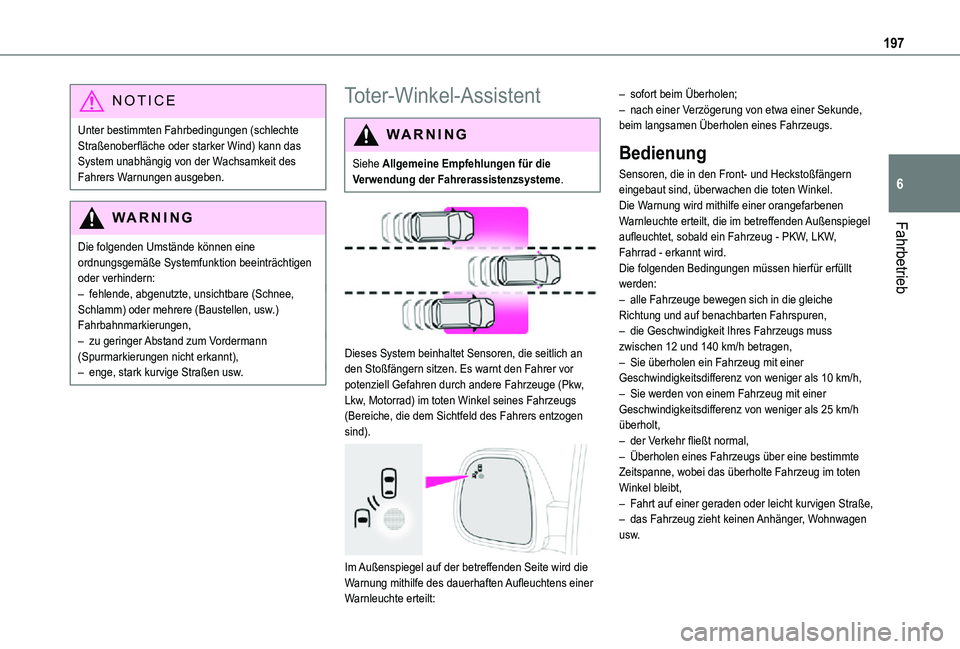

197
Fahrbetrieb
6
NOTIC E
Unter bestimmten Fahrbedingungen (schlechte Straßenoberfläche oder starker Wind) kann das System unabhängig von der Wachsamkeit des Fahrers Warnungen ausgeben.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen oder verhindern:– fehlende, abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen,– zu geringer Abstand zum Vordermann (Spurmarkierungen nicht erkannt),– enge, stark kurvige Straßen usw.
Toter-Winkel-Assistent
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


Dieses System beinhaltet Sensoren, die seitlich an den Stoßfängern sitzen. Es warnt den Fahrer vor potenziell Gefahren durch andere Fahrzeuge (Pkw, Lkw, Motorrad) im toten Winkel seines Fahrzeugs (Bereiche, die dem Sichtfeld des Fahrers entzogen sind).

Im Außenspiegel auf der betreffenden Seite wird die Warnung mithilfe des dauerhaften Aufleuchtens einer Warnleuchte erteilt:
– sofort beim Überholen;– nach einer Verzögerung von etwa einer Sekunde, beim langsamen Überholen eines Fahrzeugs.
Bedienung
Sensoren, die in den Front- und Heckstoßfängern eingebaut sind, überwachen die toten Winkel.Die Warnung wird mithilfe einer orangefarbenen Warnleuchte erteilt, die im betreffenden Außenspiegel aufleuchtet, sobald ein Fahrzeug - PKW, LKW, Fahrrad - erkannt wird.Die folgenden Bedingungen müssen hierfür erfüllt werden:– alle Fahrzeuge bewegen sich in die gleiche Richtung und auf benachbarten Fahrspuren,– die Geschwindigkeit Ihres Fahrzeugs muss zwischen 12 und 140 km/h betragen,– Sie überholen ein Fahrzeug mit einer Geschwindigkeitsdifferenz von weniger als 10 km/h,– Sie werden von einem Fahrzeug mit einer Geschwindigkeitsdifferenz von weniger als 25 km/h überholt,– der Verkehr fließt normal,
– Überholen eines Fahrzeugs über eine bestimmte Zeitspanne, wobei das überholte Fahrzeug im toten Winkel bleibt,– Fahrt auf einer geraden oder leicht kurvigen Straße,– das Fahrzeug zieht keinen Anhänger, Wohnwagen usw.

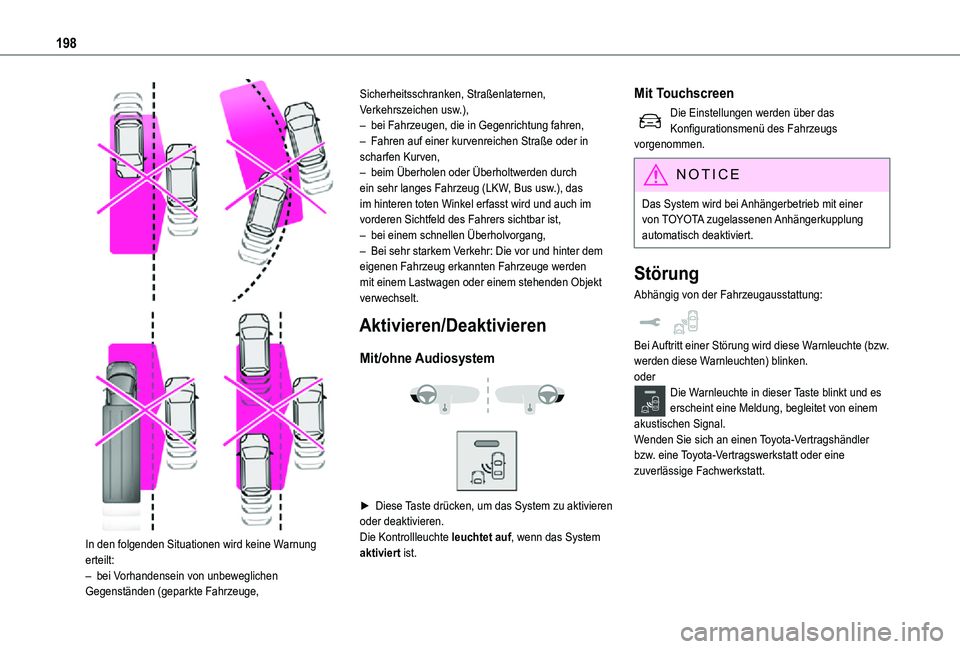

198


In den folgenden Situationen wird keine Warnung
erteilt:– bei Vorhandensein von unbeweglichen Gegenständen (geparkte Fahrzeuge,
Sicherheitsschranken, Straßenlaternen, Verkehrszeichen usw.),– bei Fahrzeugen, die in Gegenrichtung fahren,– Fahren auf einer kurvenreichen Straße oder in scharfen Kurven,– beim Überholen oder Überholtwerden durch ein sehr langes Fahrzeug (LKW, Bus usw.), das im hinteren toten Winkel erfasst wird und auch im vorderen Sichtfeld des Fahrers sichtbar ist,– bei einem schnellen Überholvorgang,– Bei sehr starkem Verkehr: Die vor und hinter dem eigenen Fahrzeug erkannten Fahrzeuge werden mit einem Lastwagen oder einem stehenden Objekt verwechselt.
Aktivieren/Deaktivieren
Mit/ohne Audiosystem


► Diese Taste drücken, um das System zu aktivieren oder deaktivieren.Die Kontrollleuchte leuchtet auf, wenn das System aktiviert ist.
Mit Touchscreen
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
NOTIC E
Das System wird bei Anhängerbetrieb mit einer von TOYOTA zugelassenen Anhängerkupplung automatisch deaktiviert.
Störung
Abhängig von der Fahrzeugausstattung:
Bei Auftritt einer Störung wird diese Warnleuchte (bzw. werden diese Warnleuchten) blinken.oderDie Warnleuchte in dieser Taste blinkt und es erscheint eine Meldung, begleitet von einem akustischen Signal.Wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.

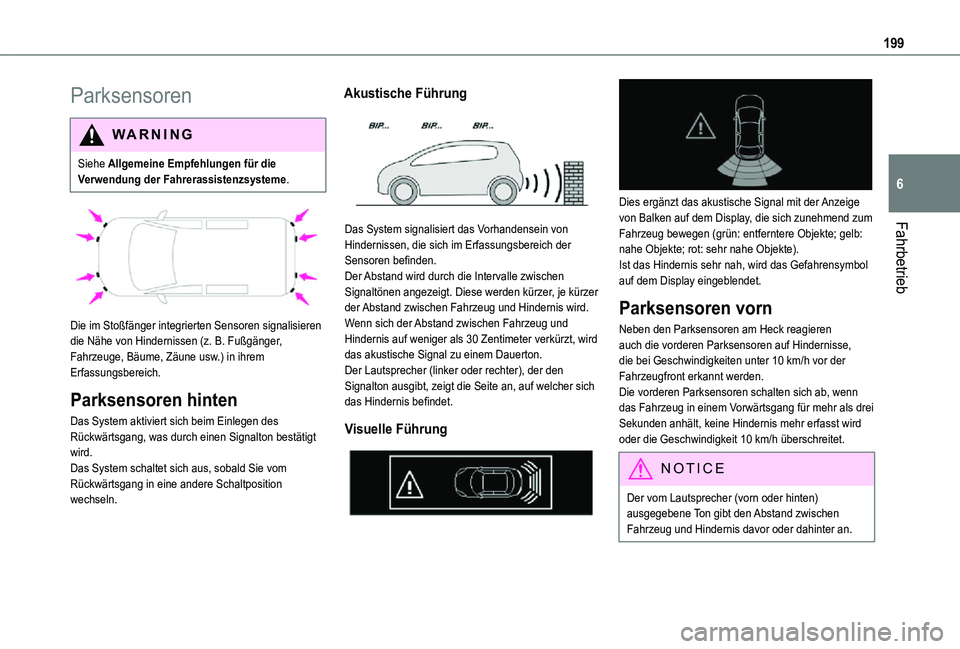

199
Fahrbetrieb
6
Parksensoren
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


Die im Stoßfänger integrierten Sensoren signalisieren die Nähe von Hindernissen (z. B. Fußgänger, Fahrzeuge, Bäume, Zäune usw.) in ihrem Erfassungsbereich.
Parksensoren hinten
Das System aktiviert sich beim Einlegen des Rückwärtsgang, was durch einen Signalton bestätigt wird.Das System schaltet sich aus, sobald Sie vom Rückwärtsgang in eine andere Schaltposition wechseln.
Akustische Führung

Das System signalisiert das Vorhandensein von Hindernissen, die sich im Erfassungsbereich der Sensoren befinden.Der Abstand wird durch die Intervalle zwischen Signaltönen angezeigt. Diese werden kürzer, je kürzer der Abstand zwischen Fahrzeug und Hindernis wird.Wenn sich der Abstand zwischen Fahrzeug und Hindernis auf weniger als 30 Zentimeter verkürzt, wird das akustische Signal zu einem Dauerton.Der Lautsprecher (linker oder rechter), der den Signalton ausgibt, zeigt die Seite an, auf welcher sich das Hindernis befindet.
Visuelle Führung


Dies ergänzt das akustische Signal mit der Anzeige von Balken auf dem Display, die sich zunehmend zum Fahrzeug bewegen (grün: entferntere Objekte; gelb: nahe Objekte; rot: sehr nahe Objekte).Ist das Hindernis sehr nah, wird das Gefahrensymbol auf dem Display eingeblendet.
Parksensoren vorn
Neben den Parksensoren am Heck reagieren auch die vorderen Parksensoren auf Hindernisse, die bei Geschwindigkeiten unter 10 km/h vor der Fahrzeugfront erkannt werden.Die vorderen Parksensoren schalten sich ab, wenn das Fahrzeug in einem Vorwärtsgang für mehr als drei Sekunden anhält, keine Hindernis mehr erfasst wird oder die Geschwindigkeit 10 km/h überschreitet.
NOTIC E
Der vom Lautsprecher (vorn oder hinten) ausgegebene Ton gibt den Abstand zwischen Fahrzeug und Hindernis davor oder dahinter an.

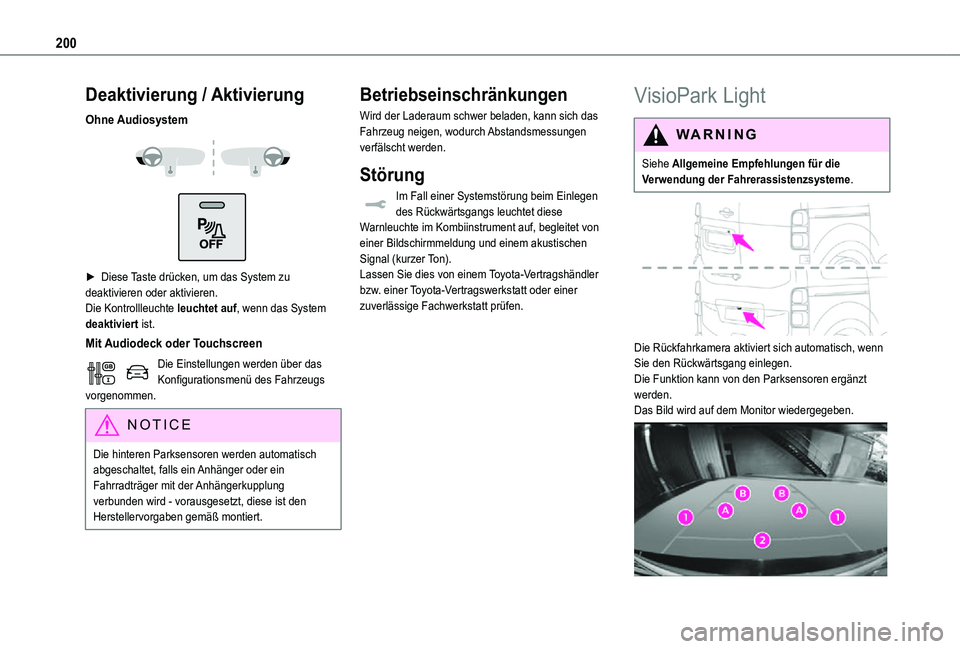

200
Deaktivierung / Aktivierung
Ohne Audiosystem


► Diese Taste drücken, um das System zu deaktivieren oder aktivieren.Die Kontrollleuchte leuchtet auf, wenn das System deaktiviert ist.
Mit Audiodeck oder Touchscreen
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
NOTIC E
Die hinteren Parksensoren werden automatisch abgeschaltet, falls ein Anhänger oder ein Fahrradträger mit der Anhängerkupplung verbunden wird - vorausgesetzt, diese ist den Herstellervorgaben gemäß montiert.
Betriebseinschränkungen
Wird der Laderaum schwer beladen, kann sich das Fahrzeug neigen, wodurch Abstandsmessungen verfälscht werden.
Störung
Im Fall einer Systemstörung beim Einlegen des Rückwärtsgangs leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal (kurzer Ton).Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
VisioPark Light
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


Die Rückfahrkamera aktiviert sich automatisch, wenn Sie den Rückwärtsgang einlegen.Die Funktion kann von den Parksensoren ergänzt werden.Das Bild wird auf dem Monitor wiedergegeben.
