2021 TOYOTA PROACE Betriebsanleitungen (in German)

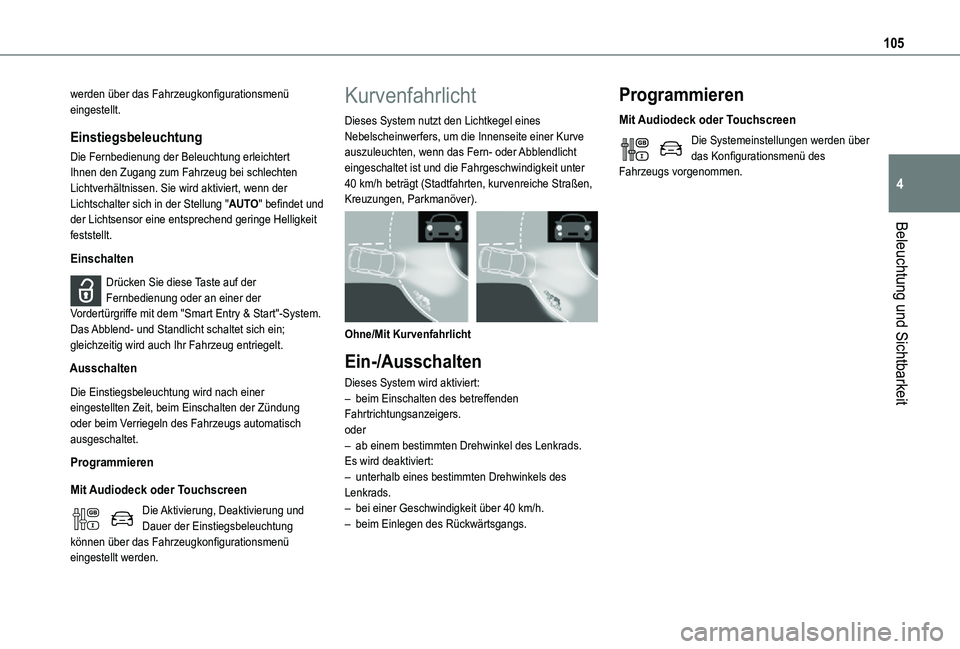

105
Beleuchtung und Sichtbarkeit
4
werden über das Fahrzeugkonfigurationsmenü eingestellt.
Einstiegsbeleuchtung
Die Fernbedienung der Beleuchtung erleichtert Ihnen den Zugang zum Fahrzeug bei schlechten Lichtverhältnissen. Sie wird aktiviert, wenn der Lichtschalter sich in der Stellung "AUTO" befindet und der Lichtsensor eine entsprechend geringe Helligkeit feststellt.
Einschalten
Drücken Sie diese Taste auf der Fernbedienung oder an einer der Vordertürgriffe mit dem "Smart Entry & Start"-System.Das Abblend- und Standlicht schaltet sich ein; gleichzeitig wird auch Ihr Fahrzeug entriegelt.
Ausschalten
Die Einstiegsbeleuchtung wird nach einer eingestellten Zeit, beim Einschalten der Zündung oder beim Verriegeln des Fahrzeugs automatisch ausgeschaltet.
Programmieren
Mit Audiodeck oder Touchscreen
Die Aktivierung, Deaktivierung und Dauer der Einstiegsbeleuchtung können über das Fahrzeugkonfigurationsmenü eingestellt werden.
Kurvenfahrlicht
Dieses System nutzt den Lichtkegel eines Nebelscheinwerfers, um die Innenseite einer Kurve auszuleuchten, wenn das Fern- oder Abblendlicht eingeschaltet ist und die Fahrgeschwindigkeit unter 40 km/h beträgt (Stadtfahrten, kurvenreiche Straßen, Kreuzungen, Parkmanöver).

Ohne/Mit Kurvenfahrlicht
Ein-/Ausschalten
Dieses System wird aktiviert:– beim Einschalten des betreffenden Fahrtrichtungsanzeigers.oder– ab einem bestimmten Drehwinkel des Lenkrads.Es wird deaktiviert:– unterhalb eines bestimmten Drehwinkels des Lenkrads.– bei einer Geschwindigkeit über 40 km/h.– beim Einlegen des Rückwärtsgangs.
Programmieren
Mit Audiodeck oder Touchscreen
Die Systemeinstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.

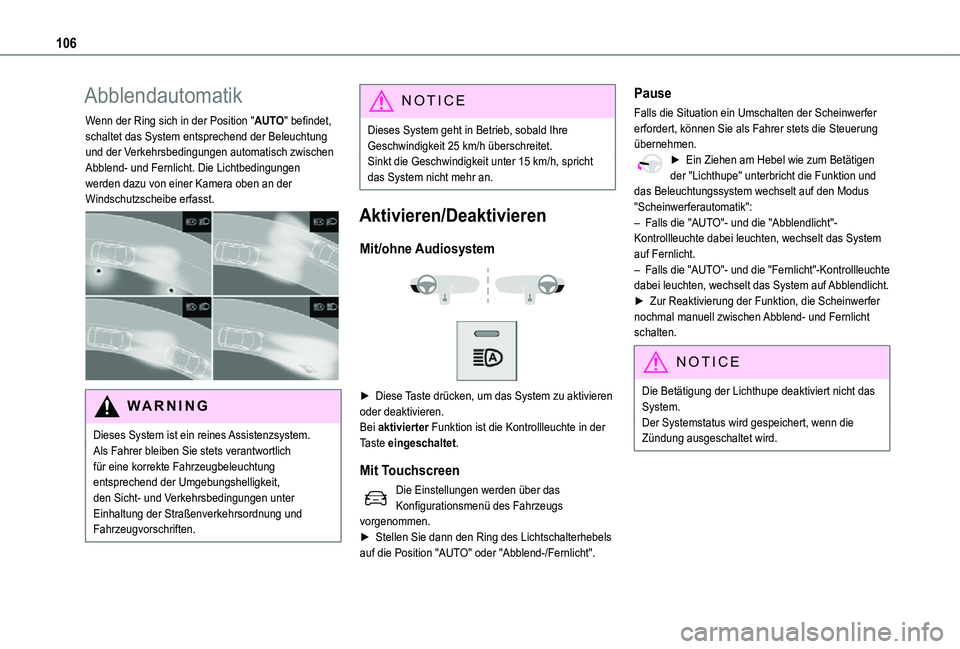

106
Abblendautomatik
Wenn der Ring sich in der Position "AUTO" befindet, schaltet das System entsprechend der Beleuchtung und der Verkehrsbedingungen automatisch zwischen Abblend- und Fernlicht. Die Lichtbedingungen werden dazu von einer Kamera oben an der Windschutzscheibe erfasst.

WARNI NG
Dieses System ist ein reines Assistenzsystem.Als Fahrer bleiben Sie stets verantwortlich für eine korrekte Fahrzeugbeleuchtung entsprechend der Umgebungshelligkeit, den Sicht- und Verkehrsbedingungen unter Einhaltung der Straßenverkehrsordnung und Fahrzeugvorschriften.
NOTIC E
Dieses System geht in Betrieb, sobald Ihre Geschwindigkeit 25 km/h überschreitet.Sinkt die Geschwindigkeit unter 15 km/h, spricht das System nicht mehr an.
Aktivieren/Deaktivieren
Mit/ohne Audiosystem


► Diese Taste drücken, um das System zu aktivieren oder deaktivieren.Bei aktivierter Funktion ist die Kontrollleuchte in der Taste eingeschaltet.
Mit Touchscreen
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.► Stellen Sie dann den Ring des Lichtschalterhebels auf die Position "AUTO" oder "Abblend-/Fernlicht".
Pause
Falls die Situation ein Umschalten der Scheinwerfer erfordert, können Sie als Fahrer stets die Steuerung übernehmen.► Ein Ziehen am Hebel wie zum Betätigen der "Lichthupe" unterbricht die Funktion und das Beleuchtungssystem wechselt auf den Modus "Scheinwerferautomatik":– Falls die "AUTO"- und die "Abblendlicht"-Kontrollleuchte dabei leuchten, wechselt das System auf Fernlicht.– Falls die "AUTO"- und die "Fernlicht"-Kontrollleuchte dabei leuchten, wechselt das System auf Abblendlicht.► Zur Reaktivierung der Funktion, die Scheinwerfer nochmal manuell zwischen Abblend- und Fernlicht schalten.
NOTIC E
Die Betätigung der Lichthupe deaktiviert nicht das System.Der Systemstatus wird gespeichert, wenn die Zündung ausgeschaltet wird.

107
Beleuchtung und Sichtbarkeit
4
NOTIC E
Das System kann durch Interferenzen gestört werden und unter folgenden Bedingungen u. U. nicht korrekt funktionieren:– Bei schlechter Sicht (Schnee, Starkregen usw.)– Bei Verschmutzung, Beschlag oder Verdecken (z. B. durch einen Aufkleber) der Windschutzscheibe im Bereich vor der Kamera.– Falls das Fahrzeug stark reflektierende Schilder passiert.Wenn das System dichten Nebel erkennt, schaltet es sich vorübergehend aus.Das System kann Folgendes nicht erkennen:– Unbeleuchtete Verkehrsteilnehmer wie z. B. Fußgänger– Fahrzeuge, deren Beleuchtung verdeckt ist (Beispiel: Fahrzeuge hinter einer Leitplanke auf einer Autobahn)– Fahrzeuge auf der Kuppe oder in der Senke eines steilen Gefälles, auf Serpentinen oder an Kreuzungen.
WARNI NG
Reinigen Sie die Windschutzscheibe regelmäßig, insbesondere den Bereich vor der Kamera.Die Innenfläche der Windschutzscheibe kann auch im Kamerabereich beschlagen. Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.Lassen Sie keinen Schnee sich auf der Motorhaube oder dem Dach ansammeln, da er die Kamerasicht beeinträchtigen könnte.
Scheinwerfer-
Leuchtweiteneinstellung


Um andere Verkehrsteilnehmer nicht zu blenden, muss die Leuchtweite bzw. Höhe der Halogen-Scheinwerfer an die Zuladung der Fahrzeugs angepasst werden.

0Leer (Anfangseinstellung)
1Teilweise beladen
2Mittlere Zuladung
3Maximal zulässige Zuladung
4 5 6Nicht verwendet

01 oder 2 Personen auf ein Vordersitzen (Anfangseinstellung)
15 Personen
26 bis 9 Personen
3Fahrer + maximal zulässige Zuladung
4 5 6Nicht verwendet

108
Innenraumbeleuchtung

Die gedimmte Fahrzeugraumbeleuchtung verbessert die Sicht innerhalb des Fahrzeugs, wenn die Lichtverhältnisse schlecht sind.
Einschalten
Bei Nacht werden die vordere Dachbeleuchtung und die Panoramadachbeleuchtung (wenn im Fahrzeug eingebaut) automatisch aktiviert, wenn das Standlicht eingeschaltet ist.Die Umgebungsbeleuchtung wird automatisch ausgeschaltet, wenn das Standlicht ausgeschaltet wird.
Programmieren
Mit Audiodeck oder Touchscreen
Die Aktivierung, Deaktivierung und Wahl der Helligkeit der Umgebungsbeleuchtung können über das Fahrzeugkonfigurationsmenü eingestellt werden.
Wischerhebel
NOTIC E
Vor dem Einschalten der Scheibenwischer bei winterlichen Bedingungen Schnee, Eis oder Frost von der Windschutzscheibe und von der Umgebung der Wischerarme und -blätter entfernen.
WARNI NG
Die Scheibenwischer nicht bei trockener Windschutzscheibe einschalten. Bei extremer Hitze oder Kälte vor dem Einschalten der Scheibenwischer sicherstellen, dass die Wischblätter nicht auf der Windschutzscheibe kleben.
NOTIC E
Nach der Benutzung einer automatischen Autowaschanlage können vorübergehend abnormale Geräusche und eine schlechtere Wischleistung auftreten.Es ist nicht erforderlich, die Wischerblätter auszutauschen.
Ohne
Scheibenwischerautomatik


Mit Scheibenwischerautomatik

Windschutzscheibenwischer
► Wahl der Wischgeschwindigkeit: Den Hebel in die gewünschte Position hoch- oder niederdrücken.Schnelles Wischen (starker Regen)
Normales Wischen (mittlere Regenintensität)
Intervallwischen (entsprechend Fahrgeschwindigkeit)Aus

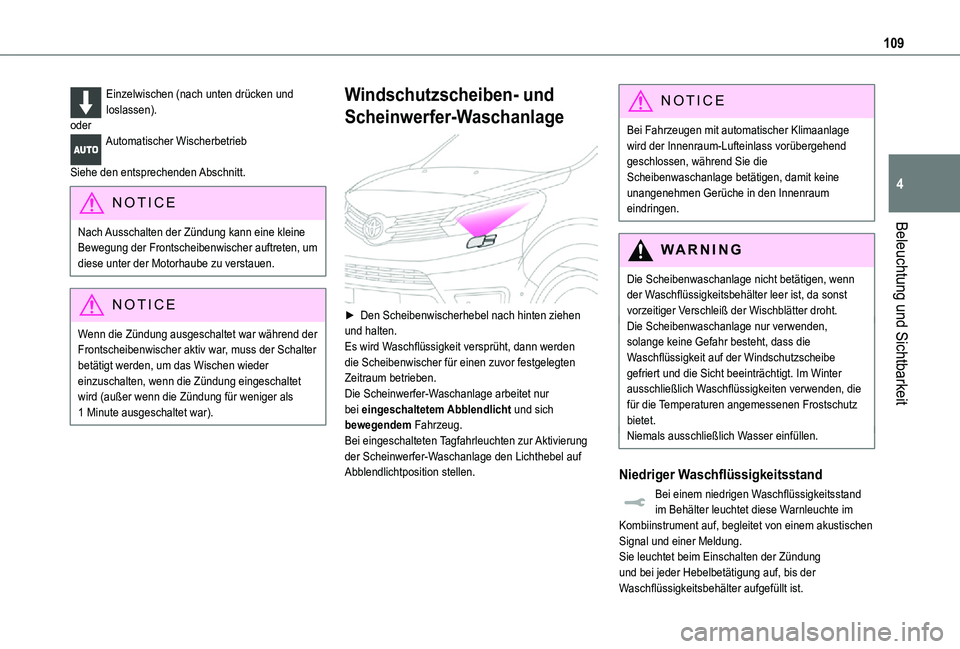

109
Beleuchtung und Sichtbarkeit
4
Einzelwischen (nach unten drücken und loslassen).oderAutomatischer Wischerbetrieb
Siehe den entsprechenden Abschnitt.
NOTIC E
Nach Ausschalten der Zündung kann eine kleine Bewegung der Frontscheibenwischer auftreten, um diese unter der Motorhaube zu verstauen.
NOTIC E
Wenn die Zündung ausgeschaltet war während der Frontscheibenwischer aktiv war, muss der Schalter betätigt werden, um das Wischen wieder einzuschalten, wenn die Zündung eingeschaltet wird (außer wenn die Zündung für weniger als 1 Minute ausgeschaltet war).
Windschutzscheiben- und
Scheinwerfer-Waschanlage

► Den Scheibenwischerhebel nach hinten ziehen und halten.Es wird Waschflüssigkeit versprüht, dann werden die Scheibenwischer für einen zuvor festgelegten Zeitraum betrieben.Die Scheinwerfer-Waschanlage arbeitet nur bei eingeschaltetem Abblendlicht und sich bewegendem Fahrzeug.Bei eingeschalteten Tagfahrleuchten zur Aktivierung
der Scheinwerfer-Waschanlage den Lichthebel auf Abblendlichtposition stellen.
NOTIC E
Bei Fahrzeugen mit automatischer Klimaanlage wird der Innenraum-Lufteinlass vorübergehend geschlossen, während Sie die Scheibenwaschanlage betätigen, damit keine unangenehmen Gerüche in den Innenraum eindringen.
WARNI NG
Die Scheibenwaschanlage nicht betätigen, wenn der Waschflüssigkeitsbehälter leer ist, da sonst vorzeitiger Verschleiß der Wischblätter droht.Die Scheibenwaschanlage nur verwenden, solange keine Gefahr besteht, dass die Waschflüssigkeit auf der Windschutzscheibe gefriert und die Sicht beeinträchtigt. Im Winter ausschließlich Waschflüssigkeiten verwenden, die für die Temperaturen angemessenen Frostschutz bietet.Niemals ausschließlich Wasser einfüllen.
Niedriger Waschflüssigkeitsstand
Bei einem niedrigen Waschflüssigkeitsstand im Behälter leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einem akustischen Signal und einer Meldung.Sie leuchtet beim Einschalten der Zündung und bei jeder Hebelbetätigung auf, bis der Waschflüssigkeitsbehälter aufgefüllt ist.

11 0
Den Waschflüssigkeitsbehälter der Scheiben-/Scheinwerfer-Waschanlage beim nächsten Stopp auffüllen (lassen).
Scheibenwischerautomatik
Im AUTO-Modus arbeiten die Scheibenwischer automatisch und passen sich der Intensität des Regens an.Die Regentropfen-Erkennungsfunktion verwendet einen Regen-/Sonnenlichtsensor oben in der Mitte der Windschutzscheibe hinter dem Rückspiegel.
Einschalten

► Den Schalterhebel kurz nach unten drücken.Ein Wischzyklus bestätigt, dass der Befehl vom System angenommen wurde.Es leuchtet diese Kontrollleuchte im Kombiinstrument auf, begleitet von einer Meldung.
Ausschalten
► Den Schalterhebel erneut kurz nach unten drücken oder auf eine andere Position (Int, 1 oder 2) stellen.Es erlischt diese Kontrollleuchte im Kombiinstrument, begleitet von einer Meldung.
NOTIC E
Wird die Zündung für länger als eine Minute ausgeschaltet, muss die Scheibenwischerautomatik durch Hinunterdrücken des Schalterhebels neu aktiviert werden.
Betriebsstörung
Falls an der Scheibenwischerautomatik eine Störung auftritt, arbeiten die Wischer im Intervallbetrieb.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Decken Sie keinesfalls den Regen-/Sonnenlichtsensor ab.Vor Einfahrt in eine automatische Waschstraße die Scheibenwischerautomatik ausschalten.Im Winter empfiehlt es sich, die Scheibenwischerautomatik erst einzuschalten, wenn die Windschutzscheibe komplett von Eis befreit ist.
Heckscheibenwischer

Aus.
Intervallwischen.
Waschen/Wischen (festgelegte Zeitspanne)
Rückwärtsgang
Bei eingelegtem Rückwärtsgang arbeitet der Heckscheibenwischer mehrmals, wenn die Frontscheibenwischer in Betrieb sind.
Aktivieren/Deaktivieren
Mit Audiodeck oder Touchscreen
Die Systemeinstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
NOTIC E
Diese Funktion ist standardmäßig aktiviert.
WARNI NG
Bei Schnee- oder Hartfrostansammlung oder wenn ein Fahrradträger an der Heckklappe montiert ist, die Heckscheibenwischerautomatik über das Fahrzeugkonfigurationsmenü deaktivieren.

111
Beleuchtung und Sichtbarkeit
4
Heckscheiben-Waschanlage
► Den Ring vollständig in Richtung Armaturenbrett drehen und halten.Scheibenwaschanlage und der Scheibenwischer arbeiten so lange, wie der Ring gedreht bleibt.Nach Ende der Scheibenwäscher erfolgt noch ein Nachwischzyklus.
Wartungsposition der
Scheibenwischer
Die Wartungsposition dient zum Reinigen oder Austauschen der Wischblätter. Es kann auch nützlich sein, bei winterlichem Wetter (Eis, Schnee) die Wischerblätter von der Windschutzscheibe hochzuklappen.
NOTIC E
Zur Aufrechterhaltung der Wischwirkung der Wischblätter:– Vorsichtig handhaben.– Regelmäßig mit Seifenlösung reinigen.– Damit keine Pappe gegen die Windschutzscheibe klemmen.– Sie bei ersten Verschleißanzeichen erneuern.
Vor Entfernen von Wischblättern

► Durch Betätigen des Wischerhebels innerhalb einer Minute nach Ausschalten der Zündung positionieren sich die Wischblätter senkrecht.► Den gewünschten Vorgang bzw. den Wechsel der Wischblätter durchführen.
Nach Wechseln eines Wischblatts
► Um die Wischblätter in ihre Ausgangsstellung zu bringen, die Zündung einschalten und den Wischerhebel betätigen.
Wechseln von Wischblättern
Demontage/Montage vorn

► Diese Vorgänge zum Austauschen der Wischblätter von der Fahrerseite aus durchführen.► Zunächst den Wischerarm auf der gegenüberliegenden Seite am Metallteil bis zum Anschlag hochklappen - danach den anderen Wischerarm.
WARNI NG
Die Wischerarme dabei nicht an den Waschdüsen fassen.Die Wischblätter nicht berühren. Es besteht Gefahr einer irreparablen Verformung.Nicht beim Hochklappen loslassen. Es besteht Gefahr von Beschädigung der Windschutzscheibe!
► Die Windschutzscheibe mit Waschflüssigkeit reinigen.

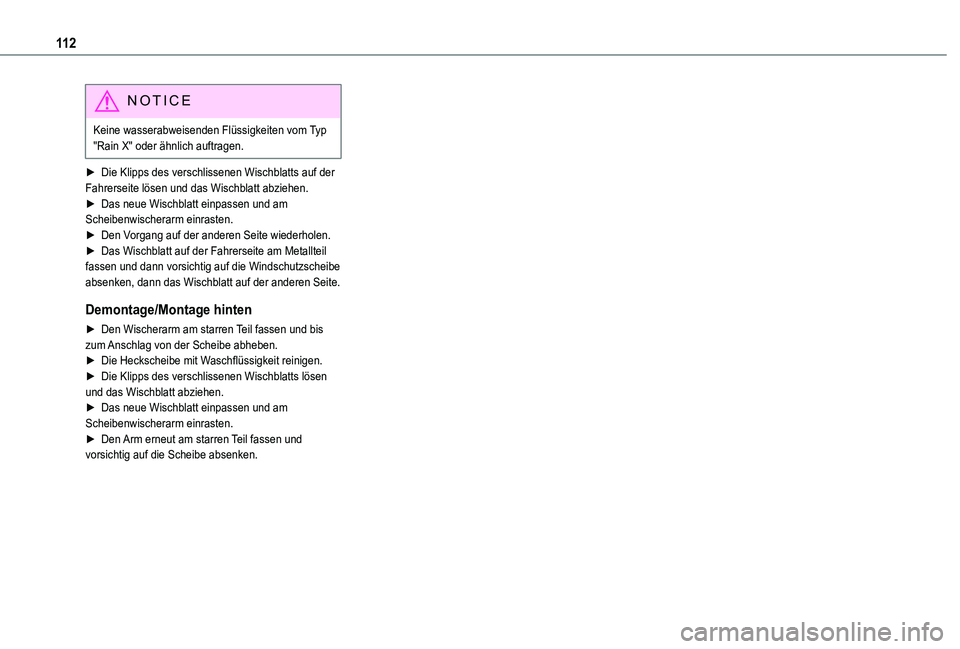

11 2
NOTIC E
Keine wasserabweisenden Flüssigkeiten vom Typ "Rain X" oder ähnlich auftragen.
► Die Klipps des verschlissenen Wischblatts auf der Fahrerseite lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Vorgang auf der anderen Seite wiederholen.► Das Wischblatt auf der Fahrerseite am Metallteil fassen und dann vorsichtig auf die Windschutzscheibe absenken, dann das Wischblatt auf der anderen Seite.
Demontage/Montage hinten
► Den Wischerarm am starren Teil fassen und bis zum Anschlag von der Scheibe abheben.► Die Heckscheibe mit Waschflüssigkeit reinigen.► Die Klipps des verschlissenen Wischblatts lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Arm erneut am starren Teil fassen und
vorsichtig auf die Scheibe absenken.
