2021 TOYOTA PROACE Betriebsanleitungen (in German)

Willkommen!
Vielen Dank für Ihre Wahl eines Toyota PROACE VAN oder eines Toyota PROACE VERSO.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewährleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument und dem Wartungs- und Garantieheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.
TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung und 003Dzu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Handbuch unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
002C0047004800510057004C00BF005D004C0048005500580051004A
002700440050004C00570003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
PROACE VAN
PROACE VAN Doppelkabine mit manueller Kindersicherung
PROACE VAN Doppelkabine mit elektrischer Kindersicherung
PROACE VAN, PROACE VERSO

2

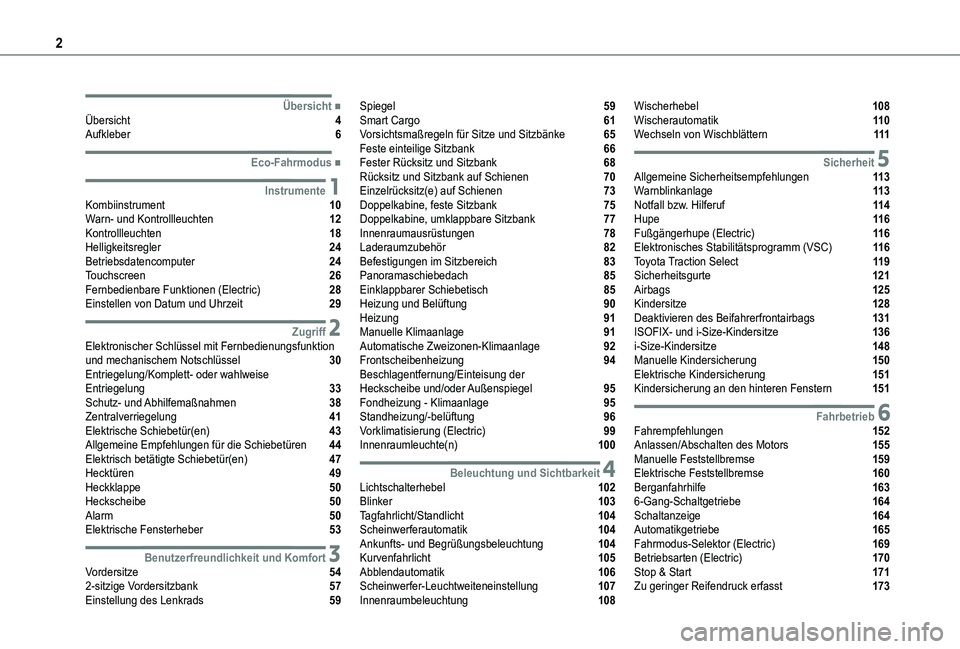

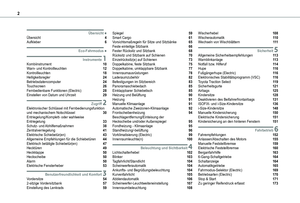

 ■ÜbersichtÜbersicht 4Aufkleber 6
 ■Eco-Fahrmodus
1InstrumenteKombiinstrument 10Warn- und Kontrollleuchten 12Kontrollleuchten 18Helligkeitsregler 24Betriebsdatencomputer 24Touchscreen 26Fernbedienbare Funktionen (Electric) 28Einstellen von Datum und Uhrzeit 29
2ZugriffElektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 30Entriegelung/Komplett- oder wahlweise Entriegelung 33Schutz- und Abhilfemaßnahmen 38Zentralverriegelung 41Elektrische Schiebetür(en) 43Allgemeine Empfehlungen für die Schiebetüren 44Elektrisch betätigte Schiebetür(en) 47Hecktüren 49Heckklappe 50Heckscheibe 50Alarm 50Elektrische Fensterheber 53
3Benutzerfreundlichkeit und KomfortVordersitze 542-sitzige Vordersitzbank 57Einstellung des Lenkrads 59
Spiegel 59Smart Cargo 61Vorsichtsmaßregeln für Sitze und Sitzbänke 65Feste einteilige Sitzbank 66Fester Rücksitz und Sitzbank 68Rücksitz und Sitzbank auf Schienen 70Einzelrücksitz(e) auf Schienen 73Doppelkabine, feste Sitzbank 75Doppelkabine, umklappbare Sitzbank 77Innenraumausrüstungen 78Laderaumzubehör 82Befestigungen im Sitzbereich 83Panoramaschiebedach 85Einklappbarer Schiebetisch 85Heizung und Belüftung 90Heizung 91Manuelle Klimaanlage 91Automatische Zweizonen-Klimaanlage 92Frontscheibenheizung 94Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel 95Fondheizung - Klimaanlage 95Standheizung/-belüftung 96Vorklimatisierung (Electric) 99Innenraumleuchte(n) 100
4Beleuchtung und SichtbarkeitLichtschalterhebel 102Blinker 103Tagfahrlicht/Standlicht 104Scheinwerferautomatik 104Ankunfts- und Begrüßungsbeleuchtung 104Kurvenfahrlicht 105Abblendautomatik 106Scheinwerfer-Leuchtweiteneinstellung 107Innenraumbeleuchtung 108
Wischerhebel 108Wischerautomatik 11 0Wechseln von Wischblättern 111
5SicherheitAllgemeine Sicherheitsempfehlungen 11 3Warnblinkanlage 11 3Notfall bzw. Hilferuf 11 4Hupe 11 6Fußgängerhupe (Electric) 11 6Elektronisches Stabilitätsprogramm (VSC) 11 6Toyota Traction Select 11 9Sicherheitsgurte 121Airbags 125Kindersitze 128Deaktivieren des Beifahrerfrontairbags 131ISOFIX- und i-Size-Kindersitze 136i-Size-Kindersitze 148Manuelle Kindersicherung 150Elektrische Kindersicherung 151Kindersicherung an den hinteren Fenstern 151
6FahrbetriebFahrempfehlungen 152Anlassen/Abschalten des Motors 155Manuelle Feststellbremse 159Elektrische Feststellbremse 160Berganfahrhilfe 1636-Gang-Schaltgetriebe 164Schaltanzeige 164Automatikgetriebe 165Fahrmodus-Selektor (Electric) 169Betriebsarten (Electric) 170Stop & Start 171Zu geringer Reifendruck erfasst 173

3
Inhalt
Fahrerassistenzsysteme - spezielle Empfehlungen 175Headup-Display 177Speichern der Geschwindigkeit 179Erkennung von Tempolimits und Empfehlung 179Geschwindigkeitsbegrenzer 182Geschwindigkeitsregelung - spezielle Empfehlungen 184Geschwindigkeitsregelung 185Adaptive Geschwindigkeitsregelung 188Active Safety Brake mit Kollisionswarnung und intelligentem Notbremsassistenten 192Spurwechselassistent 195Müdigkeitserkennung 196Toter-Winkel-Assistent 197Parksensoren 199VisioPark Light 200Heckbereichsansicht von oben 201
7Praktische InformationenKompatibilität von Kraftstoffen 205Betankung 205Fehlbetankungsschutz (Diesel) 207Ladesystem (Elektrik) 208Aufladen der Antriebsbatterie (Elektrik) 216Stromsparmodus 220Schneeketten 221Anhängerkupplung 222Dachträger / Dachgepäckträger 223Motorhaube 224Motorraum 225Füllstandkontrolle 226Schnellprüfungen 229AdBlue® (Dieselmotoren) 231Freilauf 234Pflege- und Wartungshinweise 235
8Im Fall einer PanneWarndreieck 238Kraftstoffmangel (Diesel) 238Werkzeugkasten 239Reifenreparaturkit 240Ersatzrad 244Glühlampenwechsel 249Sicherungswechsel 25512V-Batterie / Zusatzbatterie 258Abschleppen 262
9Technische DatenTechnische Daten des Motors und Anhängelasten 265Dieselmotoren 266Elektromotor 270Abmessungen 272Identifizierungsplaketten 275
10Bluetooth®-AudiosystemErste Schritte 276Schalter/Hebel am Lenkrad 277Menüs 278Radio 278DAB-Radio (Digital Audio Broadcasting) 280Medien 281Telefon 284Häufig gestellte Fragen 287
11TOYOTA Pro TouchErste Schritte 290Schalter/Hebel am Lenkrad 291Menüs 292Anwendungen 293Radio 294DAB-Radio (Digital Audio Broadcasting) 296
Medien 296Telefon 298Einstellungen 301Häufig gestellte Fragen 303
12TOYOTA Pro Touch mit NavigationssystemErste Schritte 305Schalter/Hebel am Lenkrad 306Menüs 307Sprachbefehle 308Navigation 312Integrierte Navigation 315Anwendungen 317Radio 320DAB-Radio (Digital Audio Broadcasting) 322Medien 322Telefon 324Einstellungen 327Häufig gestellte Fragen 329
 ■Alphabetischer Index

4

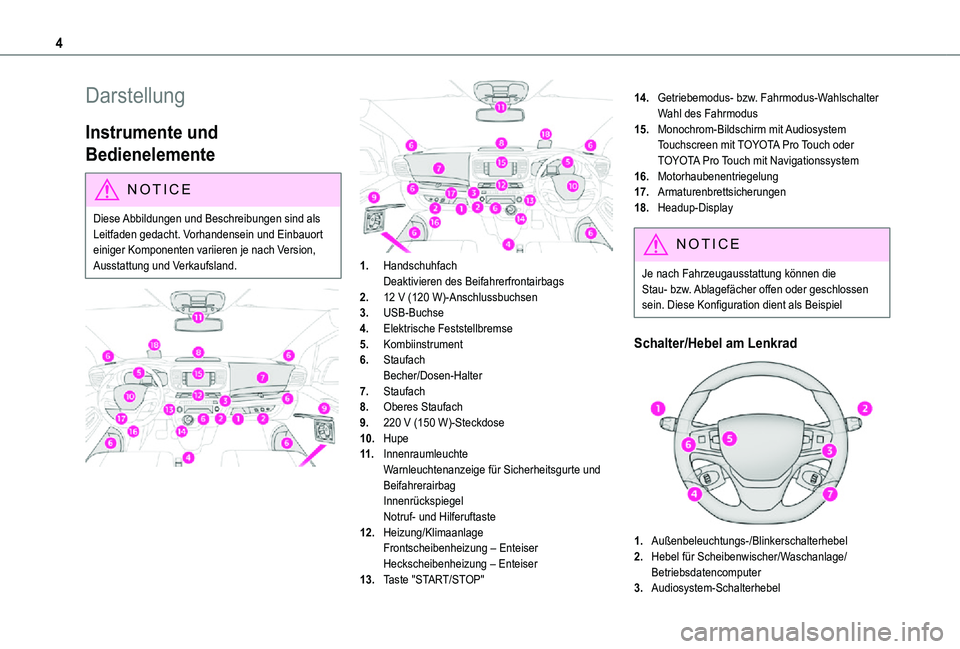

Darstellung
Instrumente und
Bedienelemente
NOTIC E
Diese Abbildungen und Beschreibungen sind als Leitfaden gedacht. Vorhandensein und Einbauort
einiger Komponenten variieren je nach Version, Ausstattung und Verkaufsland.



1.HandschuhfachDeaktivieren des Beifahrerfrontairbags
2.12 V (120 W)-Anschlussbuchsen
3.USB-Buchse
4.Elektrische Feststellbremse
5.Kombiinstrument
6.StaufachBecher/Dosen-Halter
7.Staufach
8.Oberes Staufach
9.220 V (150 W)-Steckdose
10.Hupe
11 .InnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagInnenrückspiegelNotruf- und Hilferuftaste
12.Heizung/Klimaanlage
Frontscheibenheizung – EnteiserHeckscheibenheizung – Enteiser
13.Taste "START/STOP"
14.Getriebemodus- bzw. Fahrmodus-WahlschalterWahl des Fahrmodus
15.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
16.Motorhaubenentriegelung
17.Armaturenbrettsicherungen
18.Headup-Display
NOTIC E
Je nach Fahrzeugausstattung können die Stau- bzw. Ablagefächer offen oder geschlossen sein. Diese Konfiguration dient als Beispiel
Schalter/Hebel am Lenkrad

1.Außenbeleuchtungs-/Blinkerschalterhebel
2.Hebel für Scheibenwischer/Waschanlage/Betriebsdatencomputer
3.Audiosystem-Schalterhebel

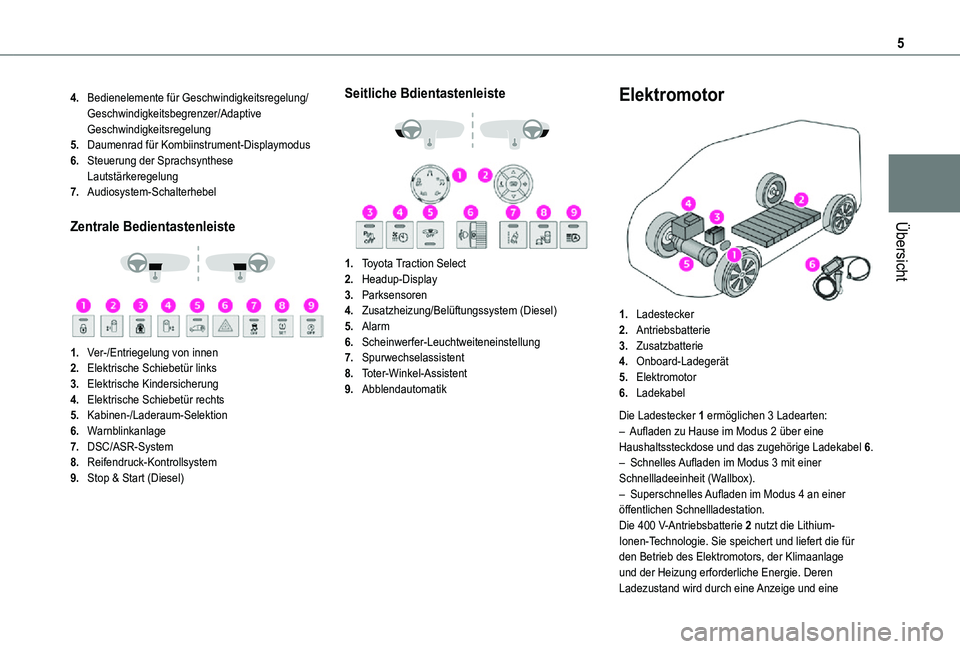

5
Übersicht

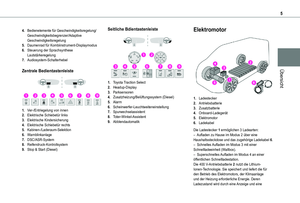

4.Bedienelemente für Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer/Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.Steuerung der SprachsyntheseLautstärkeregelung
7.Audiosystem-Schalterhebel
Zentrale Bedientastenleiste


1.Ver-/Entriegelung von innen
2.Elektrische Schiebetür links
3.Elektrische Kindersicherung
4.Elektrische Schiebetür rechts
5.Kabinen-/Laderaum-Selektion
6.Warnblinkanlage
7.DSC/ASR-System
8.Reifendruck-Kontrollsystem
9.Stop & Start (Diesel)
Seitliche Bdientastenleiste


1.Toyota Traction Select
2.Headup-Display
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)
5.Alarm
6.Scheinwerfer-Leuchtweiteneinstellung
7.Spurwechselassistent
8.Toter-Winkel-Assistent
9.Abblendautomatik
Elektromotor

1.Ladestecker
2.Antriebsbatterie
3.Zusatzbatterie
4.Onboard-Ladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird durch eine Anzeige und eine

6
Ladezustand-Warnleuchte im Kombiinstrument angezeigt.Die 12 V-Zusatzbatterie 3 versorgt die herkömmliche Fahrzeugelektrik mit Strom. Sie wird automatisch von der Antriebsbatterie über das Onboard-Ladegerät nachgeladen.Das Onboard-Ladegerät 4 ermöglicht das Aufladen zu Hause (Modus 2) und das Schnellladen (Modus 3) der Antriebsbatterie sowie das Nachladen der 12 V-Zusatzbatterie.Der Elektromotor 5 sorgt für den Vortrieb entsprechend dem gewählten Fahrmodus und den Fahrbedingungen. Er gewinnt Energie während der Brems- und Verzögerungssphasen des Fahrzeugs zurück.
Aufkleber

Abschnitt Hecktüren.



Abschnitt Smarter Laderaum.

Abschnitt Rücksitz und Sitzbank auf Schienen.


Abschnitt Vorsichtsmaßregeln für Sitze und Sitzbänke.

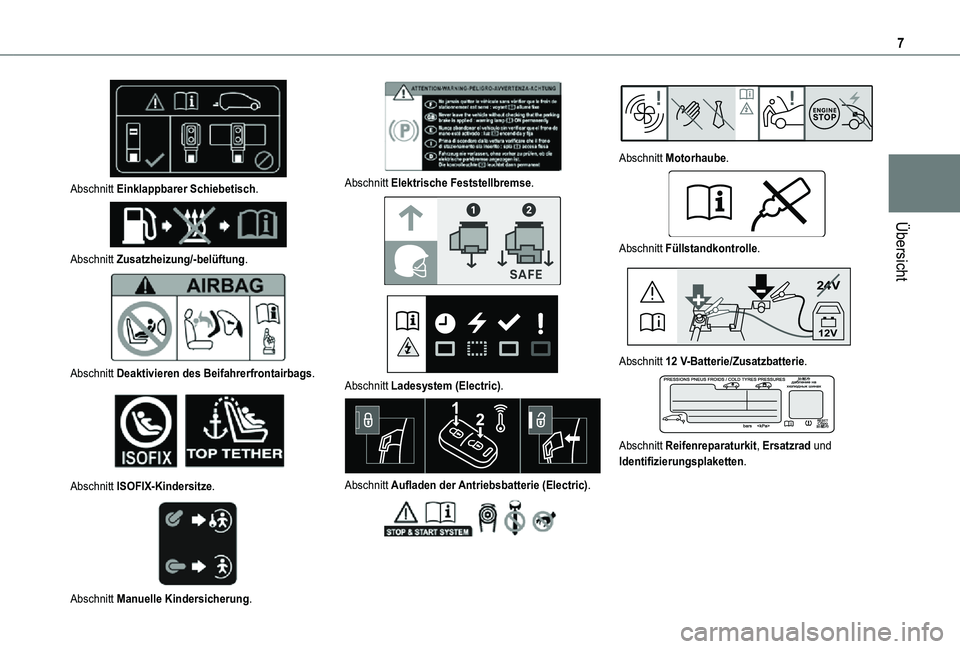

7
Übersicht

Abschnitt Einklappbarer Schiebetisch.

Abschnitt Zusatzheizung/-belüftung.

Abschnitt Deaktivieren des Beifahrerfrontairbags.

Abschnitt ISOFIX-Kindersitze.

Abschnitt Manuelle Kindersicherung.

Abschnitt Elektrische Feststellbremse.


Abschnitt Ladesystem (Electric).

Abschnitt Aufladen der Antriebsbatterie (Electric).


Abschnitt Motorhaube.

Abschnitt Füllstandkontrolle.
24V
12V
Abschnitt 12 V-Batterie/Zusatzbatterie.

Abschnitt Reifenreparaturkit, Ersatzrad und Identifizierungsplaketten.

8

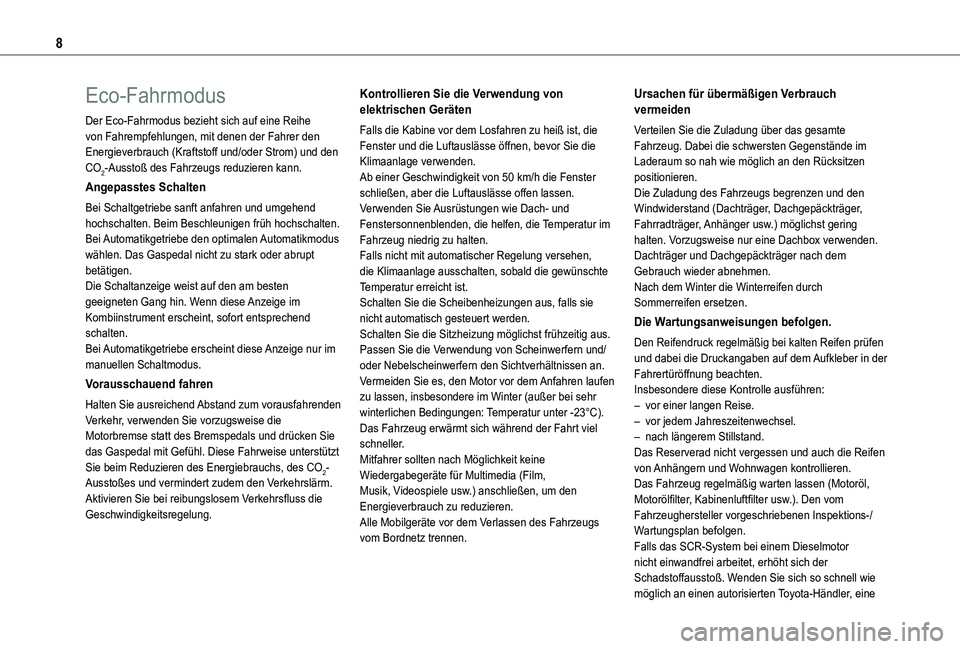

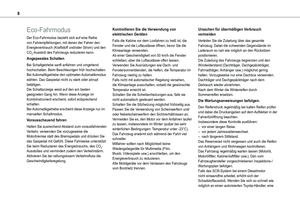

Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen der Fahrer den Energieverbrauch (Kraftstoff und/oder Strom) und den CO2-Ausstoß des Fahrzeugs reduzieren kann.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.Bei Automatikgetriebe den optimalen Automatikmodus wählen. Das Gaspedal nicht zu stark oder abrupt betätigen.Die Schaltanzeige weist auf den am besten geeigneten Gang hin. Wenn diese Anzeige im Kombiinstrument erscheint, sofort entsprechend schalten.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie
das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim Reduzieren des Energiebrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Aktivieren Sie bei reibungslosem Verkehrsfluss die Geschwindigkeitsregelung.
Kontrollieren Sie die Verwendung von elektrischen Geräten
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Passen Sie die Verwendung von Scheinwerfern und/oder Nebelscheinwerfern den Sichtverhältnissen an.Vermeiden Sie es, den Motor vor dem Anfahren laufen zu lassen, insbesondere im Winter (außer bei sehr winterlichen Bedingungen: Temperatur unter -23°C). Das Fahrzeug erwärmt sich während der Fahrt viel schneller.
Mitfahrer sollten nach Möglichkeit keine Wiedergabegeräte für Multimedia (Film, Musik, Videospiele usw.) anschließen, um den Energieverbrauch zu reduzieren.Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Verteilen Sie die Zuladung über das gesamte Fahrzeug. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.
Das Reserverad nicht vergessen und auch die Reifen von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.). Den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht einwandfrei arbeitet, erhöht sich der Schadstoffausstoß. Wenden Sie sich so schnell wie möglich an einen autorisierten Toyota-Händler, eine
