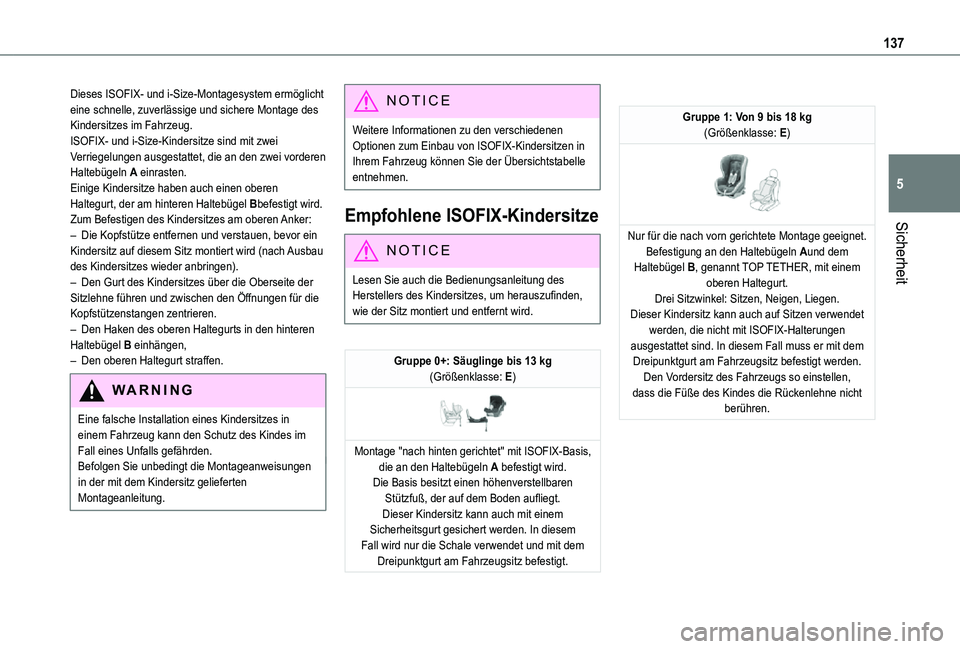

137
Sicherheit
5
Dieses ISOFIX- und i-Size-Montagesystem ermöglicht eine schnelle, zuverlässige und sichere Montage des Kindersitzes im Fahrzeug.ISOFIX- und i-Size-Kindersitze sind mit zwei Verriegelungen ausgestattet, die an den zwei vorderen Haltebügeln A einrasten.Einige Kindersitze haben auch einen oberen Haltegurt, der am hinteren Haltebügel Bbefestigt wird.Zum Befestigen des Kindersitzes am oberen Anker:– Die Kopfstütze entfernen und verstauen, bevor ein Kindersitz auf diesem Sitz montiert wird (nach Ausbau des Kindersitzes wieder anbringen).– Den Gurt des Kindersitzes über die Oberseite der Sitzlehne führen und zwischen den Öffnungen für die Kopfstützenstangen zentrieren.– Den Haken des oberen Haltegurts in den hinteren Haltebügel B einhängen,– Den oberen Haltegurt straffen.
WARNI NG
Eine falsche Installation eines Kindersitzes in einem Fahrzeug kann den Schutz des Kindes im Fall eines Unfalls gefährden.Befolgen Sie unbedingt die Montageanweisungen in der mit dem Kindersitz gelieferten Montageanleitung.
NOTIC E
Weitere Informationen zu den verschiedenen Optionen zum Einbau von ISOFIX-Kindersitzen in Ihrem Fahrzeug können Sie der Übersichtstabelle entnehmen.
Empfohlene ISOFIX-Kindersitze
NOTIC E
Lesen Sie auch die Bedienungsanleitung des Herstellers des Kindersitzes, um herauszufinden, wie der Sitz montiert und entfernt wird.
Gruppe 0+: Säuglinge bis 13 kg(Größenklasse: E)

Montage "nach hinten gerichtet" mit ISOFIX-Basis, die an den Haltebügeln A befestigt wird.Die Basis besitzt einen höhenverstellbaren Stützfuß, der auf dem Boden aufliegt.Dieser Kindersitz kann auch mit einem Sicherheitsgurt gesichert werden. In diesem Fall wird nur die Schale verwendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt.
Gruppe 1: Von 9 bis 18 kg(Größenklasse: E)

Nur für die nach vorn gerichtete Montage geeignet.Befestigung an den Haltebügeln Aund dem Haltebügel B, genannt TOP TETHER, mit einem oberen Haltegurt.Drei Sitzwinkel: Sitzen, Neigen, Liegen.Dieser Kindersitz kann auch auf Sitzen verwendet werden, die nicht mit ISOFIX-Halterungen ausgestattet sind. In diesem Fall muss er mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden. Den Vordersitz des Fahrzeugs so einstellen, dass die Füße des Kindes die Rückenlehne nicht berühren.

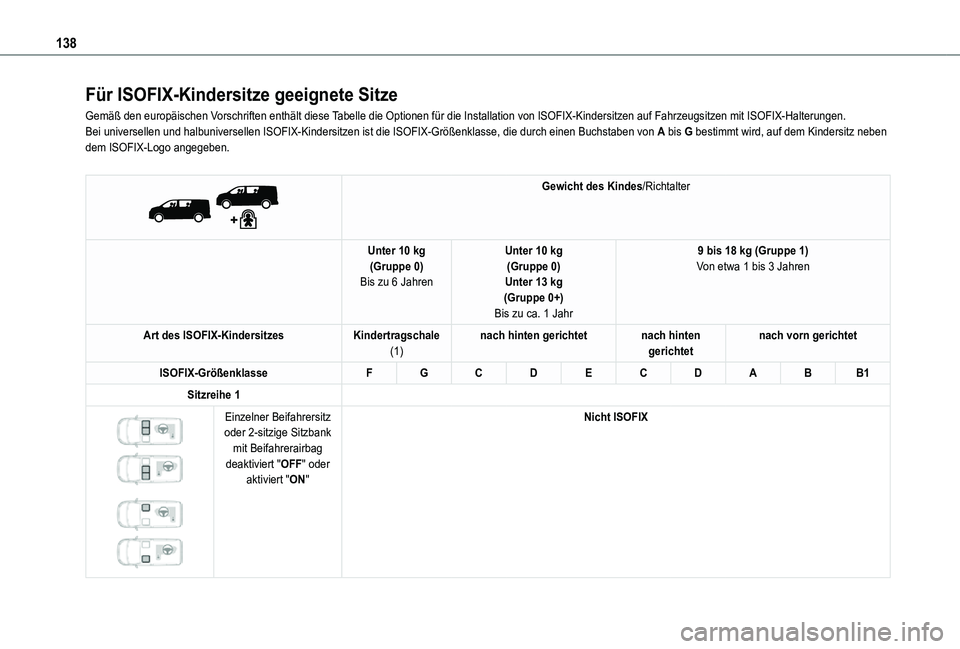

138
Für ISOFIX-Kindersitze geeignete Sitze
Gemäß den europäischen Vorschriften enthält diese Tabelle die Optionen für die Installation von ISOFIX-Kindersitzen auf \
Fahrzeugsitzen mit ISOFIX-Halterungen.Bei universellen und halbuniversellen ISOFIX-Kindersitzen ist die ISOFIX\
-Größenklasse, die durch einen Buchstaben von A bis G bestimmt wird, auf dem Kindersitz neben dem ISOFIX-Logo angegeben.


Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1
Sitzreihe 1


Einzelner Beifahrersitz oder 2-sitzige Sitzbank mit Beifahrerairbag deaktiviert "OFF" oder aktiviert "ON"
Nicht ISOFIX

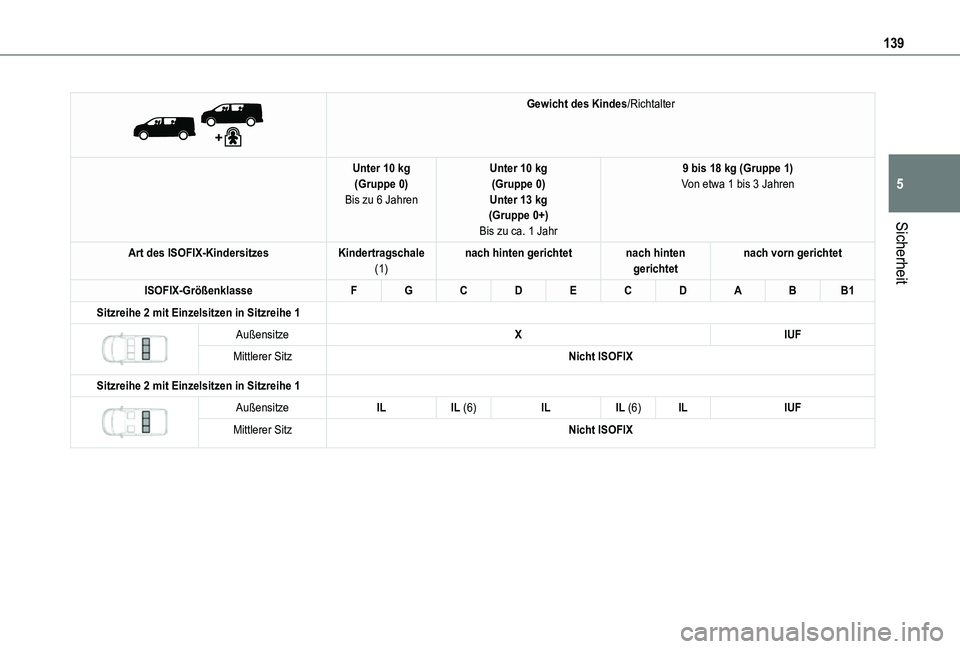

139
Sicherheit
5


Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1
Sitzreihe 2 mit Einzelsitzen in Sitzreihe 1

AußensitzeXIUF
Mittlerer SitzNicht ISOFIX
Sitzreihe 2 mit Einzelsitzen in Sitzreihe 1

AußensitzeILIL (6)ILIL (6)ILIUF
Mittlerer SitzNicht ISOFIX

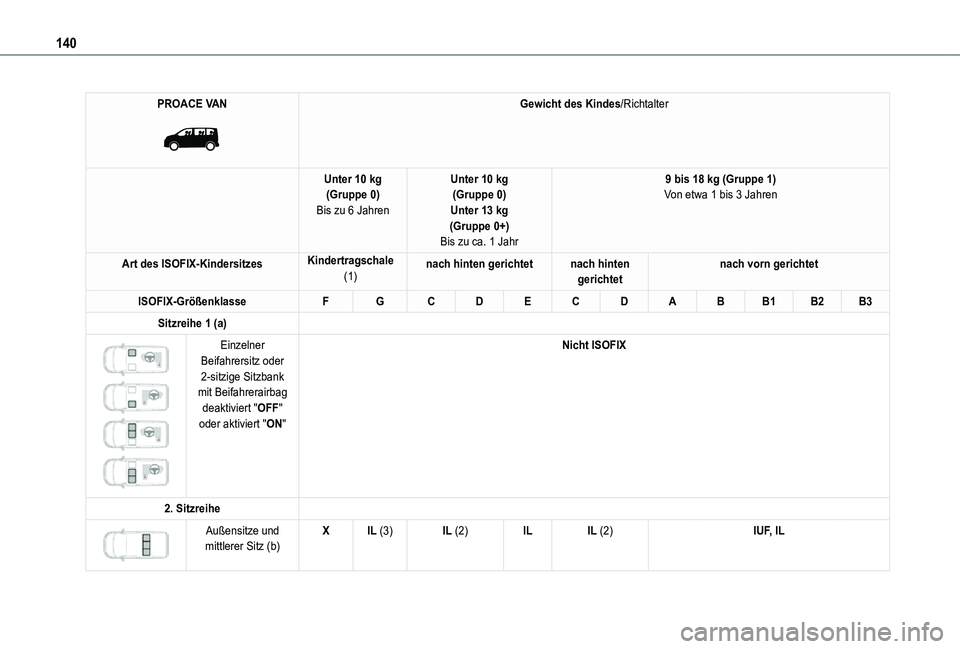

140
PROACE VAN

Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 1 (a)

Einzelner Beifahrersitz oder 2-sitzige Sitzbank mit Beifahrerairbag deaktiviert "OFF" oder aktiviert "ON"
Nicht ISOFIX
2. Sitzreihe

Außensitze und mittlerer Sitz (b)XIL (3)IL (2)ILIL (2)IUF, IL

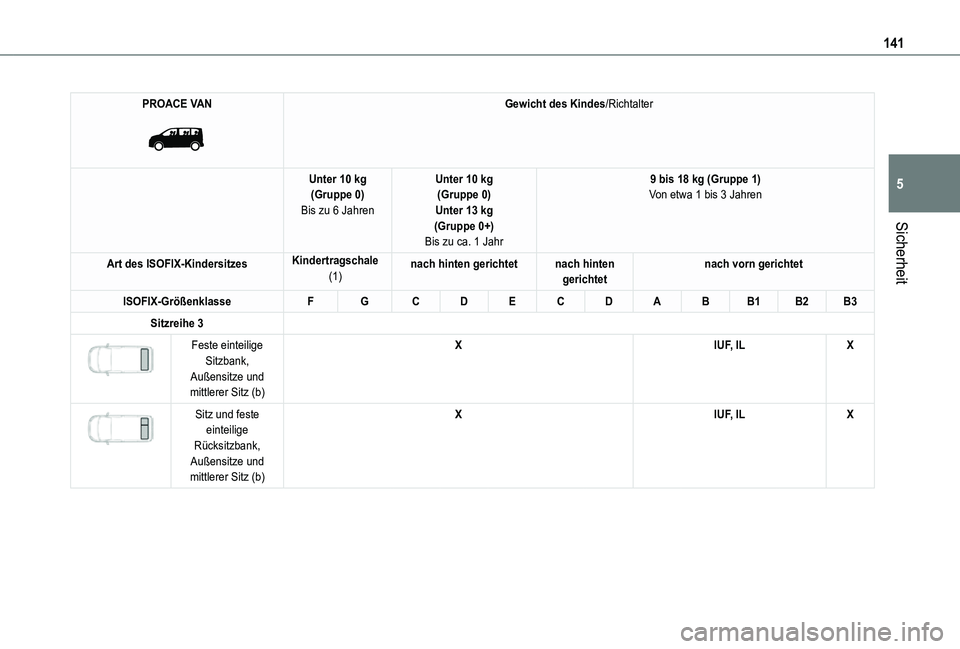

141
Sicherheit
5
PROACE VAN

Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 3

Feste einteilige Sitzbank, Außensitze und mittlerer Sitz (b)
XIUF, ILX


Sitz und feste einteilige
Rücksitzbank, Außensitze und mittlerer Sitz (b)
XIUF, ILX

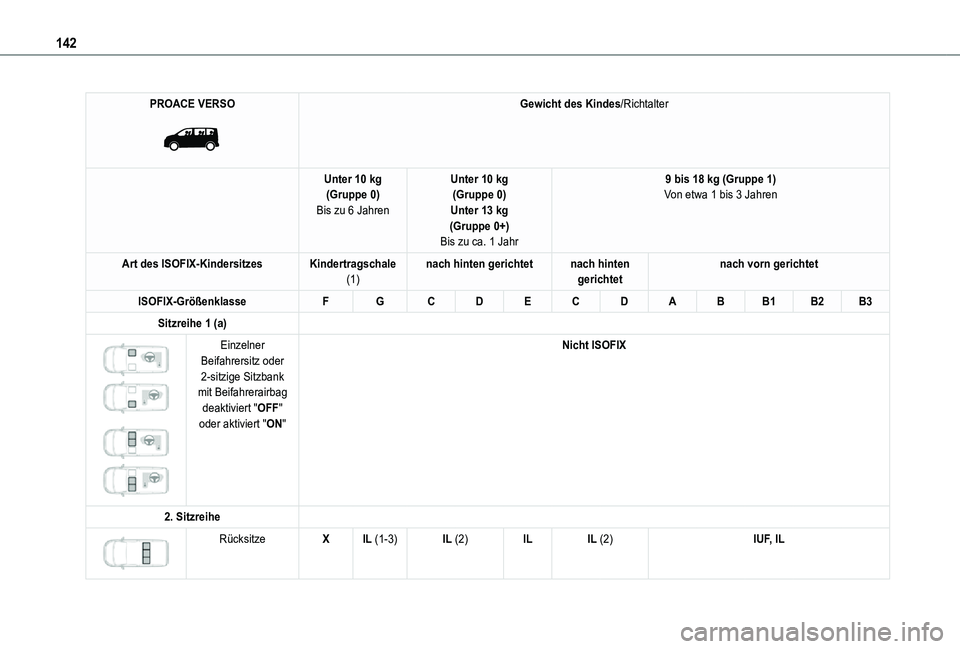

142
PROACE VERSO

Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 1 (a)


Einzelner Beifahrersitz oder 2-sitzige Sitzbank mit Beifahrerairbag deaktiviert "OFF" oder aktiviert "ON"
Nicht ISOFIX
2. Sitzreihe

RücksitzeXIL (1-3)IL (2)ILIL (2)IUF, IL

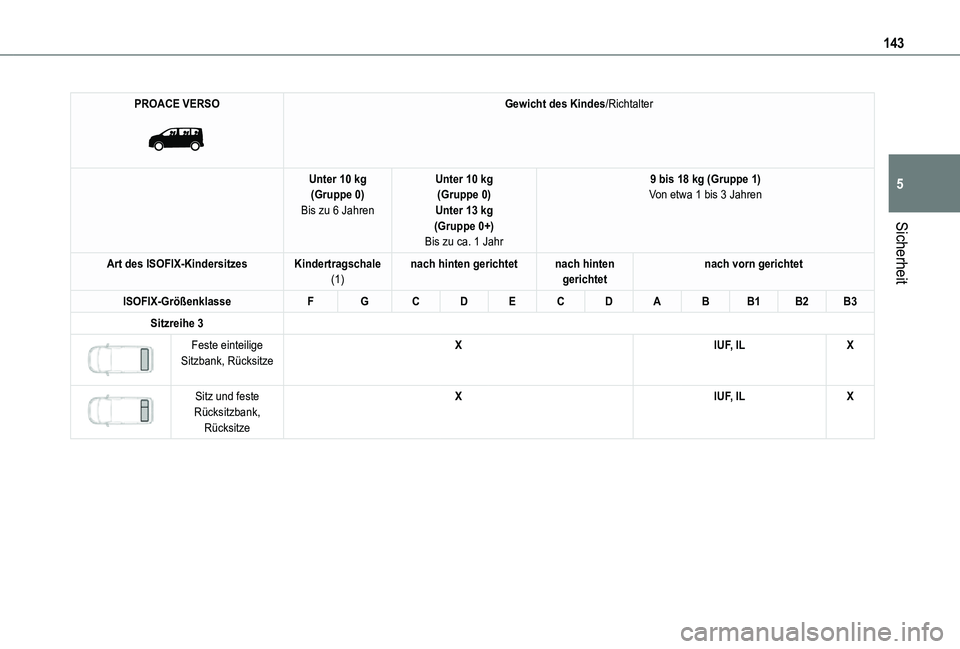

143
Sicherheit
5
PROACE VERSO

Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 3

Feste einteilige Sitzbank, RücksitzeXIUF, ILX


Sitz und feste Rücksitzbank, Rücksitze
XIUF, ILX

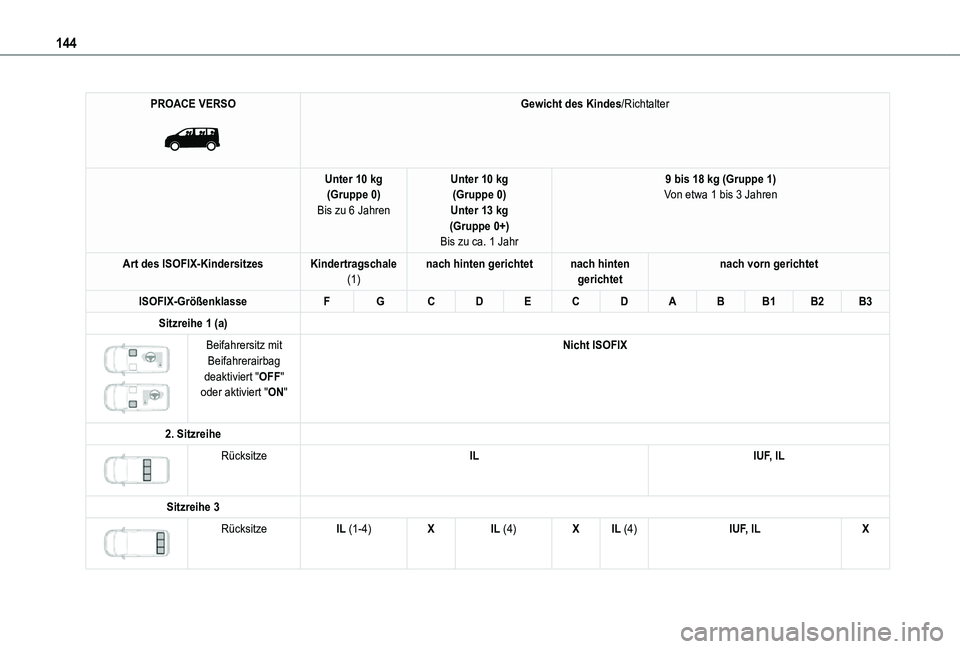

144
PROACE VERSO

Gewicht des Kindes/Richtalter
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg(Gruppe 0+)Bis zu ca. 1 Jahr
9 bis 18 kg (Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesKindertragschale (1)nach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 1 (a)

Beifahrersitz mit Beifahrerairbag deaktiviert "OFF" oder aktiviert "ON"
Nicht ISOFIX
2. Sitzreihe

RücksitzeILIUF, IL
Sitzreihe 3

RücksitzeIL (1-4)XIL (4)XIL (4)IUF, ILX
